Инструкция по монтажу (укладке) стеклоблоков

Инструкция по монтажу (укладке) стеклоблоков

по традиционной схеме укладки на примере кладки блоков SEVES / VETROARREDO / BASIC (вертикальная конструкция стены)

Раньше монтаж стеклоблоков производили при помощи обычного кладочного цемантного раствора с добавлением красящих пигментов или же без них, добавлением клея ПВА для пластичности или же при помощи клея лоя керамической плитки / керамогранита. Однако, после появления клея для стеклоблоков и стеклянной мозаики мы рекомендовали бы пользоваться именно им. Эта сухая строительная смесь содержит все необходимые компоненты для укладки стеклянных блоков (пластификаторы, осветлители и пр.) и свободне продаётся в строительных магазинах. В крайнем случае используйте для приготовления клеевого раствора сухую смесь для укладки керамической плитки.

Прежде всего следует учесть, что конструкция из стеклоблоков может выполнять только функцию прикрепляемой перегородки, а не несущую. То есть монтировать на стеклоблоки какие либо перекрытия, крепёж для мебели или тяжёлях предметов интерьера категорически запрещено!

Арматура для придания прочности стеклянной стене должна быть из нержавеющей стали или покрыта антикорродирующим составом. Следует следить также, чтобы при укладке она не соприкасалась со стеклом. Диаметр 6-8 мм.

Затирку для швов и клей подбирайте в соответствии с цветом стеклоблоков. Выбирайте именно влагостойкие сорта затирки.

Конструкцию из стеклоблоков не рекомендуется возводить более, чем на четыре ряда в высоту в день во избежание её искривления из-за проседания на несхватившемся растворе. Это правило лучше соблюдать даже при использовании пластиковых монтажных крестиков и специального клея для монтажа. Клей имеет гораздо более короткий срок затвердевания чем цементный раствор, но это не предотвратит от риска случайных механических воздействий на ещё недостаточно прочную конструкцию при работе.

При необходимости возведения конструкции площадью более 15 кв. м. необходимо предусматривать деление общей конструкции на части по горизонтали и, если необходимо, то и по вертикали. При этом длина одной секции в любом случае не должна быть больше 7,5 м, а высота не должна превышать 6 метров. Секции должны фиксироваться несущими стальными стойками, надёжно прикреплёнными к основным стенам, полу и потолку, имеющими расширительные соединения.

После выкладывания части стеклоблоков не забывайте своевременно удалять излишки раствора до его затвердевания с поверхности стеклоблоков и очицать швы для последующей их затирки.

Расход материала:

Расход крестиков расчитайте по схеме на рисунке (увеличте рисунок щелчком мыши)

Расход стеклоблоков 19х19х8 см при шве 16 мм — 23 шт на квадратный метр. При шве 10 мм — 25 шт. на кв. м.

Расход стеклоблоков 19х9х8 см при шве 16 мм — 46 шт на квадратный метр. При шве 10 мм — 50 шт. на кв. м.

Расход раствора или клея — 25 кг. на кв .метр.

Расход металл. арматуры 6-8 мм/d — 12 пог. метров на кв. метр.

Расход компенсаторов стыка (ПВХ лента, пена монтажная, др.) — исходя из длины и высоты стен кладки.

Расход затирки для швов — исходя из площади кладки.

Начало работы:

При помощи уровня проверить горизонтальность и вертикальность опорной поверхности/поверхности крепления. Очистить поверхности соприкосновения. Наметить габаритные размеры стены (толщина, длина и высота). При помощи двух деревянных реек наметить границы основания стены. На расстоянии примерно 60 – 80 см установить подвижные наугольники для проверки вертикальности стены.

Укладка:

Взять первый стеклоблок и мастерком нанести раствор с одной стороны. Если стеклоблоки покрыты защитной плёнкой, то снимать её нужно не перел кладкой, а в конце. Уложить блок у стены, выравнивая его по раствору. При этом сторона со смесью укладывается на компенсационный стык, при сохранении расстояния примерно в 1 см от него. Заполнить смесью создавшееся пространство.

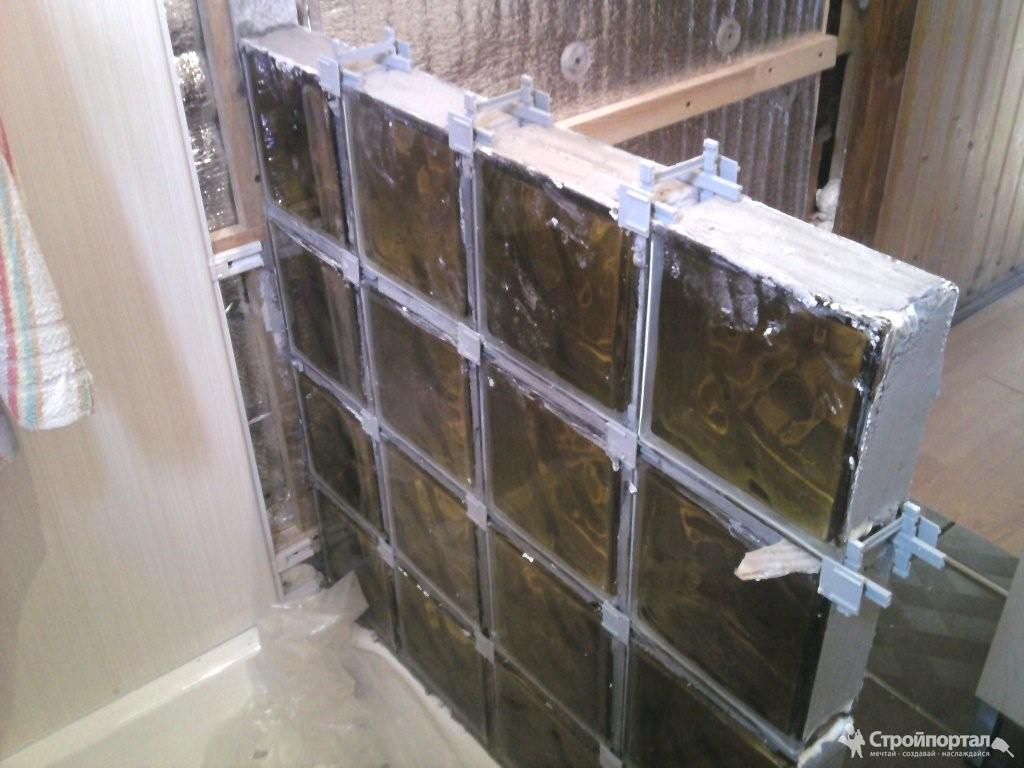

Взять следующий блок и повторить вышеописанные действия. При этом блок укладывается стороной с нанесенной смесью к ранее уложенному блоку. Установить первый монтажный пластиковый крестик между двумя блоками. Повторить операцию по укладке стеклоблоков и крестиков до конца ряда.

Установить в горизонтальном положении первый прут из нержавеющей стали; при этом основание прута помещается в ранее проделанное отверстие в стене. После установки прута заполнить отверстие материалом, устраняющим возможные смещения. Прут устанавливают непосредственно на пластиковые монтажные крестики. По завершении ряда проверить вертикальность и горизонтальность стены. Предусматривать установку арматурных прутков как для горизонтальных, так и для вертикальных зазоров, избегая их соприкосновения со стеклом. Если кладка производится на цементный раствор, то не рекомендуется выкладывать в день более трёх рядов стеклоблоков во избежании возникновения неровностей поверхности конструкции. Раствор должен схватиться. Перед укладкой последнего ряда установить у потолка компенсационный стык. Убрать до начала затвердевания излишки смеси между стеклоблоками, между стеклоблоками и периметральными структурами.

Для закрытия стеклоблоками широких и высоких проёмов, возведении конструкций большой площади лучше дополнительно использовать боковые стальные П-образные держатели. Они придадут стеклянной стене большую прочность. При использовании боковых держателей не забывайте о необходимости оставления компенсационного слоя не менее 1 см. При площади кладки менее 4-х кв.м. держатели не нужны.

Отделка, полировка, защита:

Перед началом штукатурных работ проверить, высох ли раствор. Удалить внешние пластинки пластиковых монтажных крестиков при помощи инструмента, не оставляющего царапин на поверхности стекла. Снять защитную плёнку со стеклянных блоков, если она присутствует.

Наложить затирочную смесь при помощи мягкой затирки, следя за равномерным заполнением зазоров. Подождать, пока смесь схватится, и начать более тонкую затирку при помощи влажной и чистой губки. При еще влажной затирке начать очистку отдельных стекол, используя чистые и влажные губку или мягкую ветошь. При этом необходимо часто прополаскивать их в чистой воде и стараться не поцарапать стекла.

Для удаления возможных разводов или пятен раствора, затвердевших на стеклоблоках, использовать разведенную соляную кислоту (например, хлористоводородную кислоту, противоизвестковые или подобные средства) или уксусную кислоту (например, уксус из белого вина). При этом следить, чтобы раствор не попал на швы, и принимать необходимые меры личной безопасности.

Не использовать для чистки маслянистые растворители, фтористоводородную кислоту или растворы с высоким содержанием щелочи (например, соду или подобные вещества). После очистки стены и полного ее высушивания произвести герметизацию соответствующим материалом периметральных точек соприкосновения со стеной, во избежание проникновения воды.

По тем же причинам защитить стену от проникновения воды, нанеся на зазоры гидроизоляционную жидкость на силиконовой основе. Эти жидкости полностью прозрачны и предоставляют еще одну гарантию продолжительности срока службы поверхности из стеклоблоков.

Примечание: при укладке стеклоблоков с сатинированной поверхностью защитная пленка должны быть снята только в момент заделки швов. Возможные остатки клея от пленки могут быть удалены теплой водой с небольшим количеством мыльной пены. При сложности их удаления возможно применить ацетон или трихлорид ацетилена, используя неабразивную губку. В отношении использования гидроизоляционных мастик на основе силикона и герметиков, тщательно соблюдать инструкции производителя.

Соединение стеклоблоков с дверью:

В душе или ином месте, где необходимо установить вход в стеклянной конструкции следует использовать для крепления двери П-образные металлические профили по сторонам прилегания к стеклоблокам.

В профили обязательно вкладывается амортизирующий материал толщиной не менее 1 см. При укладке стеклоблоков необходимо точно расчитать размеры дверного проёма. Профили крепятся к дверной коробке предварительно.

Для прелотвращения грубого механического воздействия на стеклянную стену от хлопания дверью обязательно установите тормозящее устройство для дверного полотна.

Для предотвращения повреждений стеклянной поверхности от ударов дверной ручкой при чрезмерном открытии двери обязательно установите фиксатор крайнего положения лверного полотна при открытии.

Не используйте тяжёлые металлические лвери для использованя в случае входа в перегородке из стеклоблоков. Стеклянные стены не предназначены для постоянного грубого механического воздействия на них.

Выкладывание криволинейных поверхностей:

Поверхности из стеклоблоков не прямой формы можно выкладывать используя систему Posavelox от итальянских производителей. Фактически это конструктор и вы сможете с ним разобраться без труда сами. Мы же рассмотрим более традиционной укладки при помощи тех же расходных материалов, что и при выкладывании прямых поверхностей.

Основная разница между укладеой прямых и изогнутых поверхностей в том, что необходимо изгибать арматурные прутья в местах сочленения стеклоблоков по заданному радиусу. Монтажные крестики в данном случае фиксируют стеклоблоки по вертикали только внутри кривой. Наружная часть фиксирует только горизонтальные зазоры. При небольшом радиусе закругления можно использовать целые стеклоблоки. При оформлении сглаженных прямых углов или выкладывании поверхности малого радиуса используются стеклоблоки — половинки. Такой подход позволяет избежать некрасивых широких швов с внешней стороны.

Для загибания арматуры используйте любой нехитрый шаблон, позволяющий давать одинаково заданные углы. Можно использовать более тонкую арматуру, чем при выкладывании прямых поверхностей. Это облегчит работу и не принесёт ущерба прочности конструкции, так как криволинейная поверхность сама по себе является более прочной и устойчивой.

Каркасный метод монтажа стеклоблоков:

Такой метод облегчает конструкцию из стеклоблоков, делает лёгкой разборку, реконструкцию, замену элементов. Эстетически такая конструкция во многом выигрывает. Но есть и свои минусы — это непрактичность для помещений с высокой влажностью, более дорогая установка.

В соответствии с размерами помещения и размерами стеклоблоков изготовляется каркас из сухих шлифованных досок. Для каждого стеклоблока — своя ячейка. Зазор не должен превышать 2-х мм. Каркас склеивается или свинчивается на метизы. Естественно, что изготовить самому такой каркас без необходимого столярного оборудования сложно, придётся заказывать.

Далее каркас красится в соответствующий дизайну цвет, сушится и прикручивается к полу, потолку и стенам на анкера. Далее в каждую ячейку вставляется свой стеклоблок (разумеется, начиная снизу), фиксируется бесцветным силиконовым герметиком в местах соприкосновения стеклоблока с каркасом. После высыхания герметика конструкция готова к эксплуатации.

Вместо герметика можно использовать и резиновые вставки. Это ещё более упростит замену стеклоблоков в случае необходимости. В продаже можно встретить уже готовые деревянные модули (каркасы) для монтажа стеклоблоков. Специальные резиновые прокладки идут там в комплекте.
