Установка доводчика на дверь своими руками, фото, видео

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Содержание статьи

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются  EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Установка межкомнатных дверей своими руками описана тут.

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

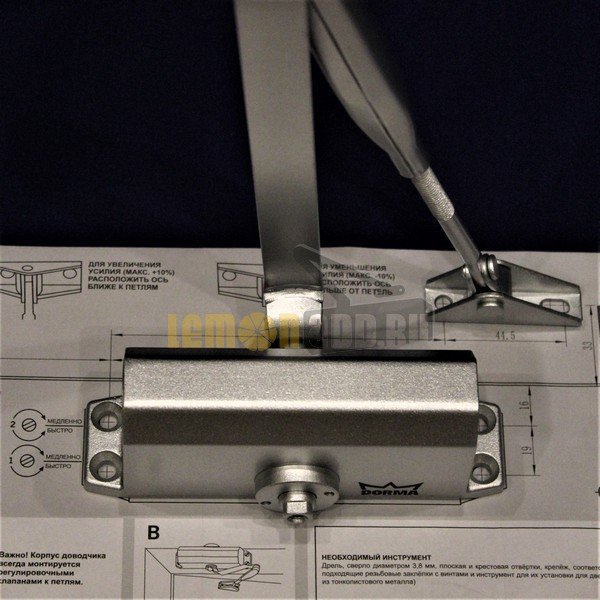

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

Установка шаблона

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь.  Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Монтаж

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

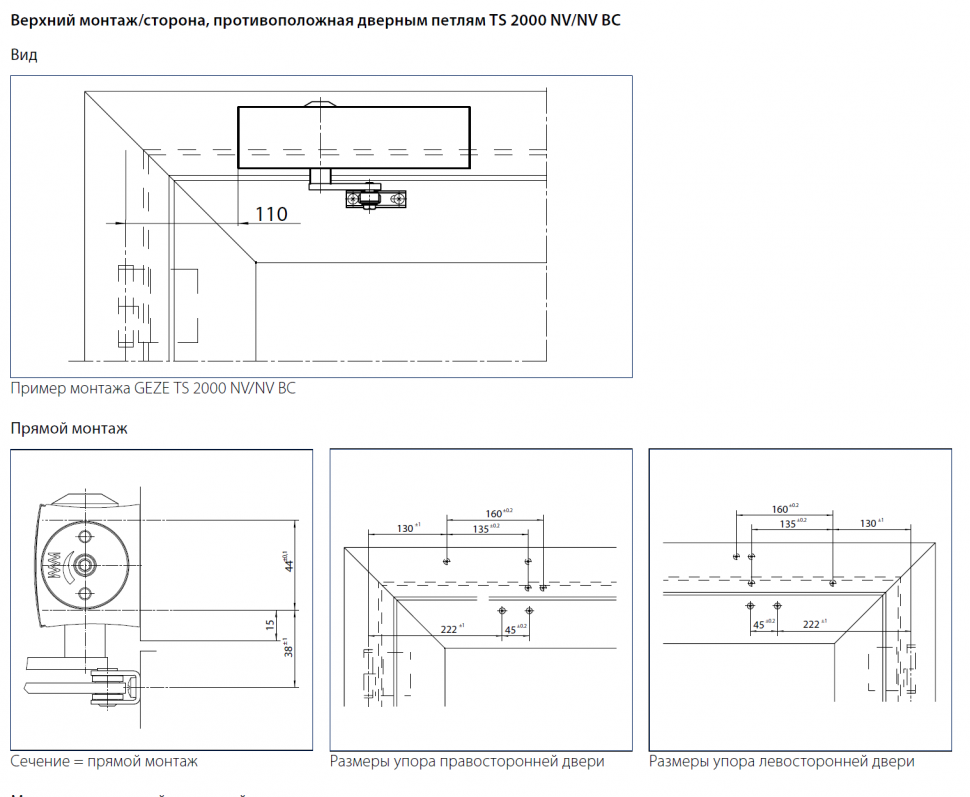

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

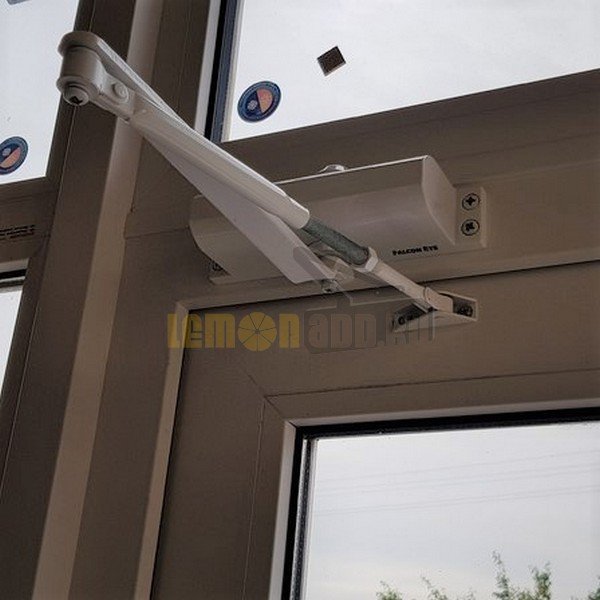

Устанавливаем корпус

Прикручиваем тягу

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Самостоятельный монтаж входной двери описан тут.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

• вращая винт по часовой стрелке скорость/сила увеличивается;
• поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Установка доводчика на металлическую дверь – алгоритм действий и важные нюансы

1. Установка доводчика на входные металлические двери: основные способы и виды
2. Схема установки
3. Где ставить
4. Установка шаблона
5. Отверстия под доводчик
6. Монтаж
7. Соединить рычаг с тягой
8. Регулировка доводчика для двери
9. Нюансы нестандартной установки
10. Возможные проблемы с доводчиками и способы их устранения

1. Установка доводчика на входные металлические двери, основные способы и виды

В дверных доводчиках используется два вида механизмов: реечный и кулачковый. Они состоят из корпуса, передающего усилие механизма с пружиной и рычага. В первом случае дверь перемещается тягой с шестерней, которая приводится в действие гидравлическим поршнем. Такие устройства легко узнать по торчащим под 90° к двери рычагам, соединенным шарниром. Они отличаются надежностью, но туго открываются.

Во второй конструкции пружина через кулачковый вал, закрепленный в скользящем канале, воздействует на открывающий и тормозящий поршень. Здесь рычаги располагаются параллельно полотну и менее заметны. Имеют более плавный ход, без приложения значительного усилия.

Установка доводчика на металлическую дверь возможна несколькими способами:

• накладной — когда прибор крепится вверху на поверхности двери или на коробке. Такой вариант используется на объектах жилого и нежилого назначения;

• потайной — где механизм встраивается в полость самой двери или в раму. Внутренняя установка реализовывается производителем, остается только настроить доводчик при монтаже;

• напольный — когда механизм автоматического закрывания вмонтирован в пол, что предусматривается на этапе проектирования объекта.

2. Схема установки

При выборе схемы установки учитывается направление открывания дверей и расположение петель. Основные схемы:

• Стандартная — сторона открывания и расположение доводчика совпадают. Корпус монтируется на полотне двери, а рычажная система на раме в зоне притолоки.

• Верхняя или обратная — дверь открывается наружу относительно доводчика. Рабочая часть находится на притолоке коробки, а канал скольжения на подвижном полотне. Взаимное расположение рычага и коробочного бруса перпендикулярное.

• Параллельная — когда обе части доводчика располагаются параллельно друг другу и верхнему брусу. Для крепления используется монтажный уголок.

Как правильно поставить доводчик на железную дверь. Если дверь открывается на себя, используют стандартную компоновку. При движении двери в противоположную сторону (от себя) подойдет верхнее крепление. Болты регулировки устройства при этом располагаются со стороны петель. Для тяжелых конструкций необходимо два доводчика. На распашных дверях с внешней установкой створок рычаг ставится на дверное полотно.

3. Где ставить

Чаще всего доводчики устанавливают на наружные и входные двери, а также на калитки и въездные ворота. Их можно встретить в квартирах и загородных домах, в офисных зданиях и коммерческих объектах.

В отдельных моделях дверей доводчик входит в базовую комплектацию. Доводчик обязательно следует ставить на противопожарных и эвакуационных дверях, входных зонах с интенсивным потоком посетителей, в системах контроля доступа.

На дверях корпус должен находиться в помещении. Наружное расположение вызывает коррозию и негативно влияет на работу гидравлики. Только морозостойкие модели, защищенные от воздействия внешних факторов, могут эксплуатироваться на улице.

4. Установка шаблона

Схема установки или шаблон в масштабе 1:1 входит в комплект поставки доводчиков, что существенно упрощает монтажные работы. На трафарете нанесена разметка контуров рычага и корпуса с точками крепления. Учитываются возможные варианты монтажа конструкции, левая или правая дверь, открывание внутрь или наружу. При создании шаблона производитель учитывает предназначение доводчика и класс двери, ее вес и размеры. Каждому способу установки на схеме соответствуют линии определенного цвета и типа, например, сплошная или пунктирная.

Перед началом работ шаблон совмещается горизонтальной полосой красного цвета с кромкой дверного полотна, а вертикальной с будущей осевой линией петель, которую, чтобы не ошибиться, нужно нарисовать. Для фиксации потребуется скотч.

5. Отверстия под доводчик

На шаблоне следует найти метки, соответствующие классу устройства, и при помощи керна перенести их на дверное полотно и коробку. Сверлом, подобранным по диаметру крепежа, выполнить 4 отверстия в отмеченных местах под блок и 2 для установки рычага.

Перед монтажом корпус и рычаги следует разъединить. Для этого откручивают гайки и вынимают винт, соединяющий оба элемента конструкции.

6. Монтаж

В зависимости от производителя и модели монтаж доводчика может иметь незначительные отличия. Поэтому перед началом работ нужно изучить инструкцию и придерживаться этих рекомендаций. В комплект входят все необходимые крепежные элементы.

Сначала крепится рычаг и монтируется доводчик. Жесткий рычаг надевается на специальный выступ в нижней части корпуса и затягивается винтом с гайкой. Для предупреждения раскручивания ее покрывают стопорящей жидкостью или краской. Регулируемая штанга устанавливается отдельно. После регулировки длины тяга и рычаг соединяются при полностью закрытой двери. Для этого достаточно свести их вместе и придавить пальцами до щелчка.

Встраивается на место заглушка и проверяется работоспособность. Створка должна плавно открываться-закрываться, без рывков и чрезмерных усилий. При этом не должно быть посторонних звуков типа скрежета или постукивания, дверь не должна скрипеть.

7. Соединить рычаг с тягой

Когда тяга и рычаг зафиксированы, важно придать нужное положение, от которого будет зависеть скорость перемещения двери перед закрыванием. Положение и длину тяги, состоящей из двух частей, можно регулировать длинным резьбовым штифтом. Он поворачивается и одновременно изменятся размер.

Добиться плавной доводки поможет установка тяги перпендикулярно дверному полотну. Для этого делают настройку и уменьшают ее размер. При наличии дверной защелки для преодоления сопротивления тягу нужно усилить. Механизм раскручивают и выставляют, чтобы она стала длиннее.

8. Регулировка доводчика для двери

Как отрегулировать доводчик на входной двери после установки и во время эксплуатации. Для этого предусмотрена пара специальных винтов, но их расположение разных моделях может отличаться. В любом случае, для увеличения скорости или силы прижима винт вращают по часовой стрелке. Поворот в обратном направлении, против часовой стрелки, позволяет затормозить ход и уменьшить усилие.

При самостоятельной настройке не нужно сразу делать несколько оборотов, чтобы не сбить баланс. Значительное закручивание или выкручивание винтов способно сломать устройство или вызвать течь масла. Достаточно четверти оборота или чуть больше.

Механизмы настройки скорости открывания и захлопывания располагаются на корпусе. Их можно обнаружить на лицевой стороне, открыв защитную крышку, либо на боковой поверхности.

Специалисты рекомендуют проводить сезонную корректировку механизма, чтобы получить оптимальную скорость закрывания двери при резком повышении либо понижении температуры окружающей среды. Это связано с тем, что на холоде масло густеет, поэтому доводчик работает медленно.

9. Нюансы нестандартной установки

Для массивных дверных конструкций и межкомнатных дверей иногда применяются альтернативные способы установки с применением монтажных пластинок и уголков. Они входят в комплект либо приобретаются отдельно. Как правильно установить доводчик на металлические двери в нестандартной ситуации:

• Уголок используется в глубоких проемах, где нет возможности закрепить кронштейн рычага на раме. В некоторых случаях уголок устанавливают вместе с корпусом устройства.

• В дверных конструкция с узорным стеклом или резьбой, когда не получается установить доводчик прямо на полотно, крепление выполняется на монтажную пластину.

• Когда дверь выступает за пределы рамы или над полотном нет места для рычага, то выровнять положение корпуса помогает монтажная пластина.

Выбор между пластиной и уголком зависит от конструктива и особенностей двери и проема, размеров доводчика.

10. Возможные проблемы с доводчиками и способы их устранения

В процессе эксплуатации дверных доводчиков возникают неисправности и поломки, вызванные различными факторами. Негативному атмосферному воздействию подвергаются устройства на калитке, уличной двери и воротах. В результате внешние части начинают разрушаться. Ошибки при выборе доводчика приводят к плохой работе механизма и быстрому износу деталей. К печальным последствиям приводит деформация дверного полотна и неправильное использование, например, когда дверь распахивается шире допустимого угла, фиксируется в открытом положении, при закрывании и открытии прикладывается излишняя сила. Также причиной сбоев становится отсутствие профилактического ухода.

Наиболее распространенные неисправности и способы ремонта

1. Утечка масла.

Пружина, обеспечивающая работу доводчика, находится в герметичном корпусе, заполненном маслом. Недостаточное количество масла приводит к быстрому срабатыванию пружины и резкому захлопыванию двери. Следы вытекания масла можно обнаружить на корпусе. Если это произошло, то доводчик демонтируется и осматривается. Для устранения мелких трещин подойдет один из обычных герметиков. При более серьезных разрушениях устройство придется заменить. После устранения течи, корпус заправляется маслом из шприца или пипетки. Операция проводится через отверстия, в которые закручены регулировочные винты сбоку корпуса.

2. Дефекты и деформации рычажного механизма.

На рычажном механизме, присоединенном к корпусу доводчика, со временем появляются трещины, нарушающие нормальную работу. Небольшие разрушения устраняются герметиком или холодной сваркой. Обработанное место зачищается и покрывается антикоррозионным средством. От чрезмерных нагрузок рычаг деформируется. Металлические изделия можно выровнять с помощью молотка, а тяги из высокопрочных материалов подлежат замене. В случае перелома рычага потребуется установка нового устройства.

3. Поломка или искривление крепежа.

Ремонт доводчика входной двери может понадобиться в случае ослабления или повреждения крепежных винтов. Их заменяют на другие, одинакового диаметра и длины, с таким шагом резьбы и формой головки.

4. Проблемы с регулировкой механизма.

Если внешних отклонений не выявлено, то причина неправильного срабатывания доводчика может быть в некорректной настройке. Регулировке подлежит скорость дохлопа и окончательного закрывания двери. Операция сводится к подкручиванию специальных винтов с помощью отвертки.

5. Износ деталей.

Поломка проявляется тем, что двери перестают закрываться, двигаются слишком быстро, со стуком или медленно. Для выявления и замены поврежденных элементов придется пригласить мастера, устанавливавшего доводчик.

Более 500 живых фото дверей наших клиентов

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Перейти в Pinterest

Можно ли установить дверной доводчик снаружи?

Home > Справочный центр > Информация о дверном доводчике > Можно ли установить дверной доводчик снаружи?

Доводчик автоматически закрывает дверь. Это важное устройство безопасности для любого здания. Дверные доводчики устанавливаются на все виды дверей и монтируются различными способами: стандартное крепление, верхний косяк, параллельное крепление, крепление на откидной пластине, крепление на плоской пластине и многое другое. Но можно ли установить доводчик снаружи? В этой статье мы рассмотрим, стоит ли устанавливать доводчик снаружи.

Дверные доводчики никогда не должны устанавливаться снаружи в непогоду

Краткий ответ: никогда не следует устанавливать дверные доводчики на внешней стороне двери, подверженной воздействию погодных условий. Мы изучим все причины, по которым доводчики не стоит устанавливать снаружи.

Погода может повредить доводчик

Одной из основных причин, по которой не следует устанавливать доводчик снаружи, является погода. Дождь и снег могут сильно повлиять на игольчатые подшипники внутри корпуса доводчика, а также на долгосрочную работу дверного рычага. Рычаг доводчика соизволил поворачиваться. Под воздействием дождя и снега рычаг может заржаветь, что приведет к его неправильной работе. Корпус дверного доводчика также может ржаветь, если дверной доводчик не изготовлен из нержавеющей стали или класса морской воды. Если дверной доводчик подвергается воздействию погодных условий, это значительно сократит срок службы дверного доводчика.

Дверные доводчики, устанавливаемые снаружи, представляют опасность для безопасности

Если доводчик монтируется снаружи снаружи двери здания, то он становится уязвимым для потенциальных вандалов. Дверной доводчик может быть снят и украден, или может быть изменена регулировка скорости, или может быть поврежден дверной рычаг. Наличие дверного доводчика, открытого снаружи здания, может привести к всевозможным повреждениям дверного доводчика.

Внешние дверные доводчики представляют угрозу безопасности

Фактор безопасности действительно связан с фактором безопасности. Если дверной доводчик установлен снаружи и удален вандалом, эта дверь теперь представляет собой серьезную проблему безопасности. Дверные доводчики разработаны как защитное устройство для управления закрыванием и даже открыванием двери. Дверь без доводчика может открываться или закрываться бесконтрольно быстро, потенциально причиняя вред любому на пути открытия двери. Точно так же, если дверной доводчик установлен снаружи и вандал регулирует дверной доводчик, эта дверь больше не закрывается с надлежащей скоростью, указанной стандартами ADA. Опять же, это может быть столь же опасно.

Внешние дверные доводчики могут аннулировать гарантию

Если на дверной доводчик была какая-либо гарантия производителя, она, скорее всего, будет аннулирована, если дверной доводчик был установлен снаружи.

Так почему же некоторые люди устанавливают дверные доводчики снаружи?

Ну, скорее всего, тот, кто устанавливал доводчик снаружи, не следовал инструкции производителя, прилагаемой к доводчику.

Все мы знаем, что двери бывают всех размеров, типов и конфигураций. В результате дверные доводчики должны иметь возможность устанавливаться различными способами, чтобы эти двери могли безопасно закрываться. Когда кто-то спрашивает, можно ли установить доводчик снаружи, он, скорее всего, считает, что это единственный способ установить доводчик на свою дверь. Возможно, в верхней части дверной коробки внутри здания нет места, поэтому они думают, что доводчик должен быть установлен снаружи здания. Они не знают об аксессуарах для дверных доводчиков, таких как откидные пластины, которые позволяют устанавливать дверной доводчик на дверях с низким верхом.

Варианты монтажа внутреннего дверного доводчика

Ниже приведены варианты монтажа дверного доводчика, которые позволяют устанавливать дверной доводчик с внутренней стороны двери. С этими вариантами у вас не должно возникнуть проблем с установкой доводчика на внутренней стороне двери.

Установка на верхний косяк

При установке дверного доводчика на верхний косяк доводчик устанавливается на внутренней стороне двери, нажимаемой на нажатие. Корпус доводчика крепится к верхней части дверной рамы, а башмак рычага доводчика крепится к верхней части двери. Установка верхнего косяка показана ниже.

Установка на верхний косяк с откидной пластиной

При установке, когда недостаточно места для всех монтажных отверстий доводчика в верхней части дверной рамы, на верхнюю дверную раму можно установить откидную пластину . Откидная пластина представляет собой готовую стальную пластину с отверстиями для крепления дверного доводчика. Он предназначен для крепления болтами к верхней части дверной рамы и служит монтажной пластиной для корпуса доводчика.

Установка параллельного рычага

При монтаже с параллельным рычагом корпус доводчика крепится к двери. Специальный кронштейн, называемый кронштейном параллельного рычага или кронштейном PA, соединяется с башмаком рычага доводчика и прикрепляется к верхней части упора дверной рамы. Установка параллельного рычага показана ниже.

Установка параллельного рычага с откидной пластиной

Иногда не хватает места для установки корпуса доводчика на дверь. Например, если дверь имеет очень узкую верхнюю направляющую, может не хватить места для установки корпуса доводчика на дверь. Для этого применения можно использовать откидную пластину. Откидная пластина крепится непосредственно к верхней части двери. Монтажные отверстия откидной пластины позволяют прикрепить ее к верхней части двери. Отверстия для крепления доводчика находятся в откидной пластине, что позволяет прикрепить корпус доводчика к откидной пластине. Рычаг доводчика с параллельным кронштейном крепится к верхней части упора дверной коробки. Иллюстрация установки параллельного рычага с откидной пластиной показана ниже.

Заключение

Доводчик никогда не должен устанавливаться снаружи здания. Воздействие погодных условий и вандалов делает установку очень небезопасной и значительно сокращает срок службы дверного доводчика. Верхний косяк, параллельное крепление рычага и откидные пластины позволяют устанавливать дверные доводчики с внутренней стороны любой двери. Если вам нужен дверной доводчик, мы рекомендуем дверные доводчики Liberty. Все доводчики Liberty имеют тройную упаковку, поэтому их можно устанавливать в любой конфигурации. Откидные пластины также доступны для каждого дверного доводчика Liberty. И самое главное, все дверные доводчики Liberty включают БЫСТРУЮ и БЕСПЛАТНУЮ доставку.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ НА ЭТОМ САЙТЕ, ПРЕДОСТАВЛЯЕТСЯ ВАМ КАК ЕСТЬ, БЕЗ КАКИХ-ЛИБО ЯВНЫХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ ЛЮБОГО РОДА, И МЫ НЕ ДАЕМ НИКАКИХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, ЧТО ЭТОТ САЙТ (ИЛИ ЛЮБАЯ ИНФОРМАЦИЯ, ПРЕДОСТАВЛЕННАЯ В ОТВЕТЕ НА ВАШ ЗАПРОС) БУДЕТ ТОЧНЫМ, ПОЛНЫМ ИЛИ БЕЗОШИБОЧНЫМ. ВЫ СОГЛАШАЕТЕСЬ С ТЕМ, ЧТО ВЫ ДОЛЖНЫ ОЦЕНИВАТЬ ВСЮ ИНФОРМАЦИЮ И ОТВЕТЫ, И ЧТО ВЫ НЕСЕТЕ ВСЕ РИСКИ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ЭТОГО САЙТА, ​​ВКЛЮЧАЯ ЛЮБУЮ ОПРЕДЕЛЕННОСТЬ НА ТОЧНОСТЬ, ПОЛНОТУ ИЛИ ПОЛЕЗНОСТЬ ЛЮБОЙ ИНФОРМАЦИИ ИЛИ МАТЕРИАЛЫ, ДОСТУПНЫЕ НА ДАННОМ САЙТЕ.

Дверные доводчики 101: обновление

Дверные доводчики являются критически важной дверной фурнитурой и всегда приносили слесарям значительный доход. Удерживая дверь закрытой, когда она не используется, дверные доводчики способствуют безопасности, надежности и энергоэффективности здания. Порывы ветра, которые «хватают» двери в открытом состоянии, являются заметной причиной травм и повреждений дверей и коробок.

Дверные доводчики также удерживают противопожарные двери закрытыми. Конечно, в большинстве случаев противопожарные двери должны быть заперты, но сначала дверь должна закрыться. Закрытая противопожарная дверь снижает распространение дыма и сдерживает распространение огня.

Если код позволяет двери оставаться открытыми в определенное время и при определенных условиях, специально разработанные доводчики взаимодействуют с оборудованием для обнаружения огня или дыма. При обнаружении дыма или огня подается сигнал на доводчик, который освобождает дверь из открытого положения и закрывает ее. Двустворчатые пары дверей в прихожих часто оборудуются этим типом доводчика.

При ремонте дверей часто встречаются плохо отрегулированные или неисправные доводчики. Плохо отрегулированные дверные доводчики мешают пользователям открывать дверь обычным образом или не позволяют двери закрыться и защелкнуться.

Если из дверного доводчика протекает гидравлическая жидкость, доводчик не будет работать должным образом. Кроме того, вытекающее масло может привести к травмам при скольжении и падении.

Неисправный доводчик часто приводит к захлопыванию двери. И дверные доводчики не будут работать должным образом, если дверной доводчик или рычаг дверного доводчика больше не будут надежно закреплены на двери и раме.

Скрытые дверные доводчики (в перемычке или пороге) представляют собой сложную задачу, поскольку часто необходимо снимать съемные пластины, чтобы увидеть доводчик и получить доступ к регулировочным клапанам. Также может быть сложно определить производителя или номер детали сменного дверного доводчика. Снятие двери с рамы обычно необходимо во время ремонта и требует дополнительных усилий.

Накладные доводчики, к счастью, менее сложны. В большинстве накладных доводчиков используются аналогичные профили, и они в некоторой степени взаимозаменяемы.

Контрольный список проверок

Доводчик работает только так же, как и дверь, на которой он установлен, поэтому рекомендуется тщательный осмотр, мало чем отличающийся от осмотра противопожарной двери.

Примите во внимание следующие факторы, влияющие на работу доводчика: ветер, давление на дымовую трубу, состояние дверной коробки, петель, трение между дверной коробкой и замком, выравнивание замка и уплотнитель.

• Проверьте, есть ли на двери табличка. Если это так, замените дверной доводчик на аналогичную модель, которая не требует сверления новых отверстий. Если необходимо просверлить новые отверстия и вы обеспокоены тем, что дверь больше не является жизнеспособной, перед началом работ свяжитесь с местными властями, имеющими юрисдикцию.
• Убедитесь, что дверца закрывается должным образом. Не должно быть коробления двери или ослабленных винтов петель. Если винты не затягиваются, замените их винтами большей длины и большего диаметра или при необходимости отремонтируйте раму. Непрерывный шарнир может решить проблему.
• Убедитесь, что дверной замок работает должным образом, а защелка точно входит в отверстие защелки.
• При установке дверного доводчика прочтите, поймите и следуйте инструкциям производителя.

«При выборе дверных доводчиков убедитесь, что вы выбрали производителя с надежной репутацией», — говорит Дэниел Кэннон, менеджер по продукции Allegion, механические дверные блоки управления. «Не судите о производительности только по внешности. Ищите доказательства того, что внутренние компоненты работают должным образом. Обязательно ознакомьтесь с инструкциями производителя и обратите внимание на ресурсы, такие как интерактивные инструкции и обучающие видеоролики».

Выбор дверного доводчика

Выбор дверного доводчика зависит от многих факторов, включая предпочтения клиента, варианты производителя и технические характеристики здания. Другие факторы, которые следует учитывать:

• Размер и вес двери
• Расположение двери и проема (внутри/снаружи)
• Частота открывания и закрывания
• Место установки
• Доступность
• кадр
• Размер верхней направляющей двери
• Размер фуги
• Эстетика

Пять вариантов монтажа

Накладные доводчики доступны в пяти различных вариантах. Не каждый вариант крепления доводчика можно использовать на каждом проеме. Эти варианты требуют правильной установки определенного типа доводчика. Например, параллельный рычаг нельзя установить в качестве крепления гусеницы.

1. Стандартное крепление на руку. Дверные доводчики, имеющие обычный рычаг, монтируются со стороны открывания проема. Корпус доводчика крепится к верхней части двери, а рычаг доводчика крепится к лицевой стороне головки рамы. Корпус доводчика требует, чтобы верхняя направляющая двери была достаточно широкой для установки, или для правильной установки потребуется монтажная пластина.

Доводчик с обычным рычагом не является предпочтительным, когда важна эстетика, потому что рычаг доводчика торчит перпендикулярно лицевой стороне двери, когда дверь закрыта.

2. Крепление на параллельном рычаге. Доводчики с параллельными рычагами монтируются со стороны открывания проема. Корпус доводчика крепится к верхней части двери, а параллельный рычаг крепится к софиту в изголовье рамы. Если верхняя направляющая двери узкая, для корпуса доводчика необходима монтажная пластина. Когда дверь закрыта, параллельный доводчик складывается так, что он параллелен лицевой стороне двери, что делает его менее заметным. Параллельные рычаги также перемещаются таким образом, чтобы можно было добавить встроенные упоры для более близких рычагов, что обеспечивает больший контроль при открытии.

3. Крепление на верхний косяк. Доводчики, монтируемые на верхний косяк, используются в тех случаях, когда верхняя направляющая двери узкая и доводчик должен быть установлен со стороны проема, обращенной к давлению. С корпусом доводчика, установленным на лицевой стороне головки рамы, и рычагом, прикрепленным к лицевой стороне двери, это несколько более эстетично, чем установка корпуса доводчика на лицевой стороне двери и использование монтажной пластины. Длина плеча зависит от размера раскрытия. «Фуга» измеряется от поверхности двери, на которую нажимают, до поверхности рамы в закрытом положении.

4. Крепление гусеницы. Доводчики с направляющими имеют ролик, который перемещается по металлическому желобу, когда дверь открывается и закрывается. Направляющая может быть установлена ​​на толкающей или тянущей стороне проема. В обоих случаях корпус доводчика крепится к лицевой стороне двери. Для установки со стороны толкания направляющая крепится к потолку верхней части рамы. При установке со стороны тяги гусеница крепится к лицевой стороне головки рамы. Тем не менее, закрывающая сила на гусеничном рычаге не всегда так сильна, как у традиционных более близких рычагов. Гусеничные рычаги аккуратно прилегают к лицевой стороне проема, что эстетически приятно независимо от того, установлена ​​ли она со стороны толкания или со стороны вытягивания.

5. Угловой кронштейн. Дверные доводчики с угловым кронштейном являются наименее распространенным вариантом поверхностного монтажа. Это действительно необходимо только тогда, когда дверь имеет угловую или арочную верхнюю направляющую. Кронштейн крепится со стороны открывания проема в верхнем углу рамы, а корпус доводчика устанавливается на кронштейн, а рычаг крепится к лицевой стороне двери. Угловой кронштейн выступает в проем рамы по ширине, когда дверь открыта, что может создать проблему с зазором над головой.

Для дверей, установленных снаружи, доводчик должен быть установлен, по возможности, внутри здания. На внутренних проемах доводчики часто устанавливаются с наименее открытой стороны проема. Таким образом, они не будут видны в местах общего пользования, но по-прежнему будут выполнять свою основную функцию.

В некоторых случаях, например, в школах, все доводчики устанавливаются параллельно. Это связано с тем, что обычное оружие является мишенью для вандализма и злоупотреблений.

В суровых климатических условиях всегда устанавливайте доводчик на защищаемой стороне двери. Замерзание может привести к преждевременному повреждению доводчика, установленного на внешней стороне двери.

Регулировки

Большинство дверных доводчиков имеют три регулирующих клапана — обратного хода, скорости и защелки — и регулировку пружины. Доводчики с функцией задержки будут иметь четвертый клапан. Всегда сохраняйте инструкции, шаблоны и инструменты для устанавливаемых вами дверных доводчиков, чтобы у вас был краткий справочник и инструменты для будущей переустановки или регулировки.

Обратный клапан управляет интенсивностью обратной проверки. Backcheck замедляет дверь, если кто-то распахивает ее или ветер дует в дверь. Если дверь необходимо остановить в определенном положении, следует использовать верхний упор.

Если вы находитесь в ветреной или жестокой среде (тюрьмы, школы, колледжи и т. д.), вы можете установить более жесткую проверку обратного хода, чем обычно. Поворот клапана по часовой стрелке усиливает обратную задержку.

Но никогда не закрывайте обратный клапан полностью. Затягивание обратного клапана вызывает повышение внутреннего давления, что может привести к разрыву уплотнений и преждевременному выходу из строя доводчика.

Клапан основной скорости регулирует основную скорость закрытия двери от полностью открытого положения до последних 15 градусов перед защелкой. Поворот клапана по часовой стрелке заставляет дверь закрываться медленнее.

Клапан скорости с защелкой регулирует скорость закрытия на последних 15 градусах закрытия. Поворот клапана по часовой стрелке заставляет дверь защелкиваться медленнее и плавнее.

Клапан замедленного действия управляет временем задержки на доводчиках, оборудованных таким образом. Поворот клапана по часовой стрелке увеличивает задержку доводчика (примерно до 50 секунд). Задержку можно обнулить.

Сила пружины ближе влияет на то, какое время задержки может быть достигнуто: чем больше сила пружины ближе, тем меньше время задержки у вас будет. Доводчики, установленные на размер пружины 5 или 6, будут иметь минимальное время задержки.

Примечание. Во время цикла с задержкой дверь не остается в одном заданном месте. Он по-прежнему будет находиться в движении в зависимости от настройки задержки.

Регулировка пружины расположена на конце трубки пружины. Поворот по часовой стрелке дает доводчику большую мощность закрывания, что также затрудняет открытие двери.

Соображения по нормам

Федеральные, государственные и даже местные строительные нормы и правила могут влиять на определение требуемого дверного доводчика. Ассоциация производителей оборудования для строителей (BHMA) и Американский национальный институт стандартов (ANSI) устанавливают обширные стандарты для дверных доводчиков.

Закон об американцах-инвалидах также содержит список четких требований при осмотре дверей и дверных доводчиков. ADA заявляет , что для работы внутренних дверей требуется усилие не более 5 фунтов, а для наружных дверей должно быть минимально возможное усилие. Скорость закрывания или поворота также не должна превышать 5 секунд, а скорость запирания должна быть достаточно быстрой, чтобы запереть дверь, но не захлопнуть ее.

По словам Лори Грин, менеджера по кодам и ресурсам в Allegion, усилие открывания следует измерять непосредственно над работающей дверной фурнитурой, такой как рычаг, примерно в 2-1/2 дюймах от края защелки двери.

Дважды измерь, отрегулируй

Измерение двери с помощью манометра и наблюдение за закрытием двери — хороший способ определить функциональность доводчика и состояние других компонентов двери. Это также является первым шагом к регулировке доводчика.

Дверной манометр C.R. Laurence HMC035 показывает усилие (в фунтах или килограммах), необходимое для открывания дверей. Это жизненно важный инструмент, если вы работаете с дверями в помещениях, требующих полного доступа для людей с ограниченными возможностями.

Дополнительная информация: www.crlaurence.com/crlapps/showline/default.
