Установка доводчика на дверь своими руками, фото, видео

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Содержание статьи

• 1 Классификация
• 2 Конструкции и устройство тяги
• 3 Где ставить
• 4 Установка доводчика на дверь: инструкция с фото
  • 4.1 Установка шаблона
  • 4.2 Отверстия под доводчик
  • 4.3 Монтаж
  • 4.4 Соединить рычаг с тягой
  • 4.5 Как поставить на калитку
  • 4.6 Как установить на металлическую дверь
• 5 Регулировка доводчика для двери

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются  EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Установка межкомнатных дверей своими руками описана тут.

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

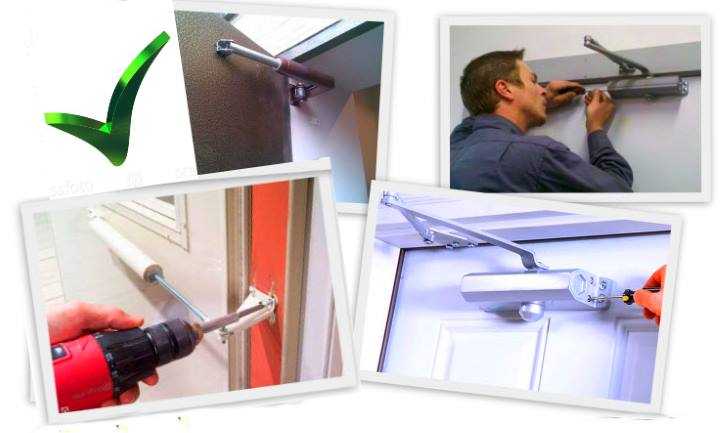

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

Установка шаблона

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Монтаж

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Устанавливаем корпус

Прикручиваем тягу

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Самостоятельный монтаж входной двери описан тут.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

• вращая винт по часовой стрелке скорость/сила увеличивается;
• поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Установка доводчика на металлическую дверь – алгоритм действий и важные нюансы

1. Установка доводчика на входные металлические двери: основные способы и виды
2. Схема установки
3. Где ставить
4. Установка шаблона
5. Отверстия под доводчик
6. Монтаж
7. Соединить рычаг с тягой
8. Регулировка доводчика для двери
9. Нюансы нестандартной установки
10. Возможные проблемы с доводчиками и способы их устранения

1. Установка доводчика на входные металлические двери, основные способы и виды

В дверных доводчиках используется два вида механизмов: реечный и кулачковый. Они состоят из корпуса, передающего усилие механизма с пружиной и рычага. В первом случае дверь перемещается тягой с шестерней, которая приводится в действие гидравлическим поршнем. Такие устройства легко узнать по торчащим под 90° к двери рычагам, соединенным шарниром. Они отличаются надежностью, но туго открываются.

Во второй конструкции пружина через кулачковый вал, закрепленный в скользящем канале, воздействует на открывающий и тормозящий поршень. Здесь рычаги располагаются параллельно полотну и менее заметны. Имеют более плавный ход, без приложения значительного усилия.

Установка доводчика на металлическую дверь возможна несколькими способами:

• накладной — когда прибор крепится вверху на поверхности двери или на коробке. Такой вариант используется на объектах жилого и нежилого назначения;

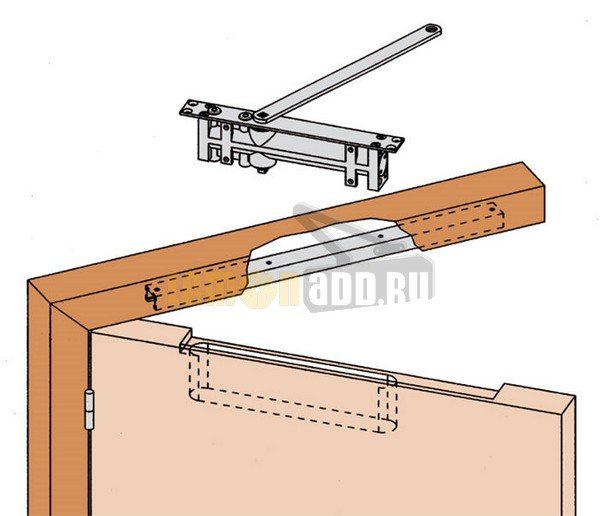

• потайной — где механизм встраивается в полость самой двери или в раму. Внутренняя установка реализовывается производителем, остается только настроить доводчик при монтаже;

• напольный — когда механизм автоматического закрывания вмонтирован в пол, что предусматривается на этапе проектирования объекта.

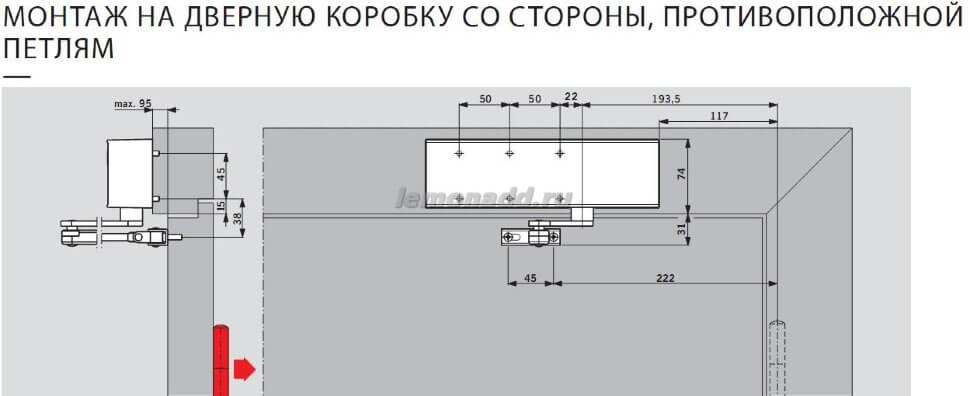

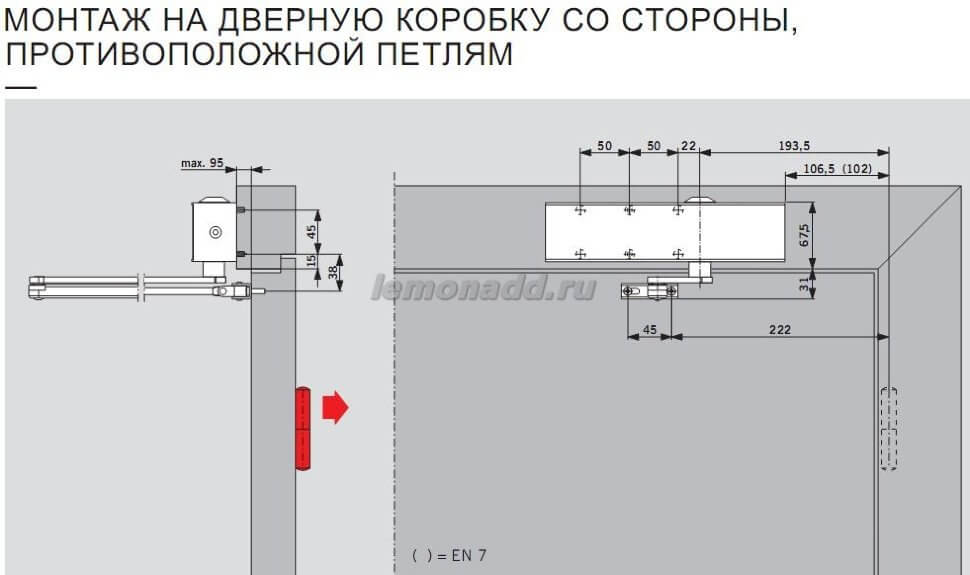

2. Схема установки

При выборе схемы установки учитывается направление открывания дверей и расположение петель. Основные схемы:

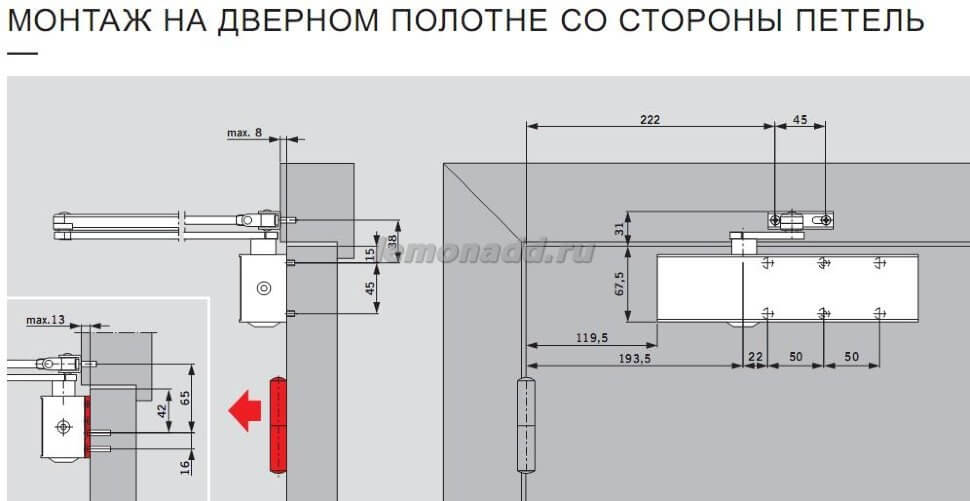

• Стандартная — сторона открывания и расположение доводчика совпадают. Корпус монтируется на полотне двери, а рычажная система на раме в зоне притолоки.

• Верхняя или обратная — дверь открывается наружу относительно доводчика. Рабочая часть находится на притолоке коробки, а канал скольжения на подвижном полотне. Взаимное расположение рычага и коробочного бруса перпендикулярное.

• Параллельная — когда обе части доводчика располагаются параллельно друг другу и верхнему брусу. Для крепления используется монтажный уголок.

Как правильно поставить доводчик на железную дверь. Если дверь открывается на себя, используют стандартную компоновку. При движении двери в противоположную сторону (от себя) подойдет верхнее крепление. Болты регулировки устройства при этом располагаются со стороны петель. Для тяжелых конструкций необходимо два доводчика. На распашных дверях с внешней установкой створок рычаг ставится на дверное полотно.

3. Где ставить

Чаще всего доводчики устанавливают на наружные и входные двери, а также на калитки и въездные ворота. Их можно встретить в квартирах и загородных домах, в офисных зданиях и коммерческих объектах.

В отдельных моделях дверей доводчик входит в базовую комплектацию. Доводчик обязательно следует ставить на противопожарных и эвакуационных дверях, входных зонах с интенсивным потоком посетителей, в системах контроля доступа.

На дверях корпус должен находиться в помещении. Наружное расположение вызывает коррозию и негативно влияет на работу гидравлики. Только морозостойкие модели, защищенные от воздействия внешних факторов, могут эксплуатироваться на улице.

4. Установка шаблона

Схема установки или шаблон в масштабе 1:1 входит в комплект поставки доводчиков, что существенно упрощает монтажные работы. На трафарете нанесена разметка контуров рычага и корпуса с точками крепления. Учитываются возможные варианты монтажа конструкции, левая или правая дверь, открывание внутрь или наружу. При создании шаблона производитель учитывает предназначение доводчика и класс двери, ее вес и размеры. Каждому способу установки на схеме соответствуют линии определенного цвета и типа, например, сплошная или пунктирная.

Перед началом работ шаблон совмещается горизонтальной полосой красного цвета с кромкой дверного полотна, а вертикальной с будущей осевой линией петель, которую, чтобы не ошибиться, нужно нарисовать. Для фиксации потребуется скотч.

5. Отверстия под доводчик

На шаблоне следует найти метки, соответствующие классу устройства, и при помощи керна перенести их на дверное полотно и коробку. Сверлом, подобранным по диаметру крепежа, выполнить 4 отверстия в отмеченных местах под блок и 2 для установки рычага.

Перед монтажом корпус и рычаги следует разъединить. Для этого откручивают гайки и вынимают винт, соединяющий оба элемента конструкции.

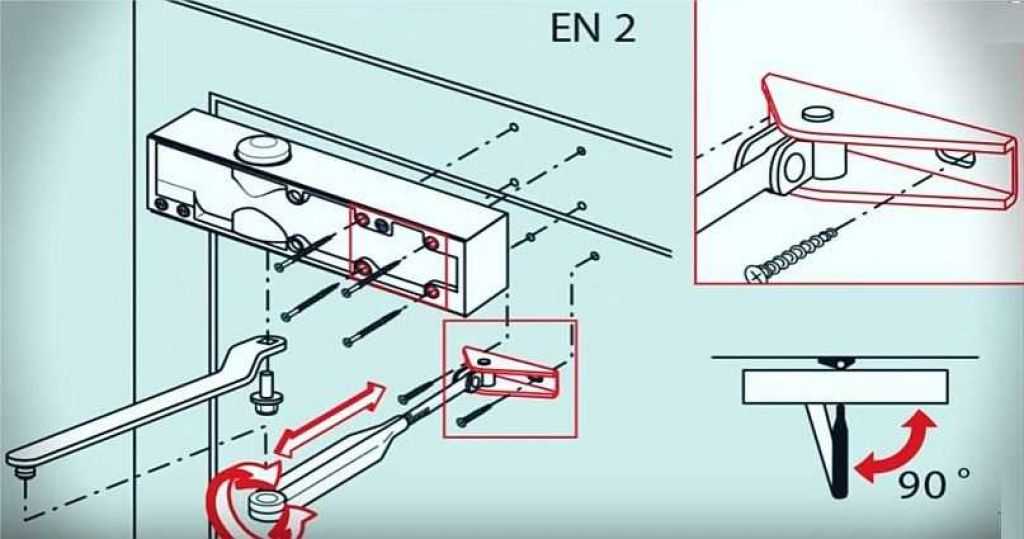

6. Монтаж

В зависимости от производителя и модели монтаж доводчика может иметь незначительные отличия. Поэтому перед началом работ нужно изучить инструкцию и придерживаться этих рекомендаций. В комплект входят все необходимые крепежные элементы.

Сначала крепится рычаг и монтируется доводчик. Жесткий рычаг надевается на специальный выступ в нижней части корпуса и затягивается винтом с гайкой. Для предупреждения раскручивания ее покрывают стопорящей жидкостью или краской. Регулируемая штанга устанавливается отдельно. После регулировки длины тяга и рычаг соединяются при полностью закрытой двери. Для этого достаточно свести их вместе и придавить пальцами до щелчка.

Встраивается на место заглушка и проверяется работоспособность. Створка должна плавно открываться-закрываться, без рывков и чрезмерных усилий. При этом не должно быть посторонних звуков типа скрежета или постукивания, дверь не должна скрипеть.

7. Соединить рычаг с тягой

Когда тяга и рычаг зафиксированы, важно придать нужное положение, от которого будет зависеть скорость перемещения двери перед закрыванием. Положение и длину тяги, состоящей из двух частей, можно регулировать длинным резьбовым штифтом. Он поворачивается и одновременно изменятся размер.

Добиться плавной доводки поможет установка тяги перпендикулярно дверному полотну. Для этого делают настройку и уменьшают ее размер. При наличии дверной защелки для преодоления сопротивления тягу нужно усилить. Механизм раскручивают и выставляют, чтобы она стала длиннее.

8. Регулировка доводчика для двери

Как отрегулировать доводчик на входной двери после установки и во время эксплуатации. Для этого предусмотрена пара специальных винтов, но их расположение разных моделях может отличаться. В любом случае, для увеличения скорости или силы прижима винт вращают по часовой стрелке. Поворот в обратном направлении, против часовой стрелки, позволяет затормозить ход и уменьшить усилие.

При самостоятельной настройке не нужно сразу делать несколько оборотов, чтобы не сбить баланс. Значительное закручивание или выкручивание винтов способно сломать устройство или вызвать течь масла. Достаточно четверти оборота или чуть больше.

Механизмы настройки скорости открывания и захлопывания располагаются на корпусе. Их можно обнаружить на лицевой стороне, открыв защитную крышку, либо на боковой поверхности.

Специалисты рекомендуют проводить сезонную корректировку механизма, чтобы получить оптимальную скорость закрывания двери при резком повышении либо понижении температуры окружающей среды. Это связано с тем, что на холоде масло густеет, поэтому доводчик работает медленно.

9. Нюансы нестандартной установки

Для массивных дверных конструкций и межкомнатных дверей иногда применяются альтернативные способы установки с применением монтажных пластинок и уголков. Они входят в комплект либо приобретаются отдельно. Как правильно установить доводчик на металлические двери в нестандартной ситуации:

• Уголок используется в глубоких проемах, где нет возможности закрепить кронштейн рычага на раме. В некоторых случаях уголок устанавливают вместе с корпусом устройства.

• В дверных конструкция с узорным стеклом или резьбой, когда не получается установить доводчик прямо на полотно, крепление выполняется на монтажную пластину.

• Когда дверь выступает за пределы рамы или над полотном нет места для рычага, то выровнять положение корпуса помогает монтажная пластина.

Выбор между пластиной и уголком зависит от конструктива и особенностей двери и проема, размеров доводчика.

10. Возможные проблемы с доводчиками и способы их устранения

В процессе эксплуатации дверных доводчиков возникают неисправности и поломки, вызванные различными факторами. Негативному атмосферному воздействию подвергаются устройства на калитке, уличной двери и воротах. В результате внешние части начинают разрушаться. Ошибки при выборе доводчика приводят к плохой работе механизма и быстрому износу деталей. К печальным последствиям приводит деформация дверного полотна и неправильное использование, например, когда дверь распахивается шире допустимого угла, фиксируется в открытом положении, при закрывании и открытии прикладывается излишняя сила. Также причиной сбоев становится отсутствие профилактического ухода.

Наиболее распространенные неисправности и способы ремонта

1. Утечка масла.

Пружина, обеспечивающая работу доводчика, находится в герметичном корпусе, заполненном маслом. Недостаточное количество масла приводит к быстрому срабатыванию пружины и резкому захлопыванию двери. Следы вытекания масла можно обнаружить на корпусе. Если это произошло, то доводчик демонтируется и осматривается. Для устранения мелких трещин подойдет один из обычных герметиков. При более серьезных разрушениях устройство придется заменить. После устранения течи, корпус заправляется маслом из шприца или пипетки. Операция проводится через отверстия, в которые закручены регулировочные винты сбоку корпуса.

2. Дефекты и деформации рычажного механизма.

На рычажном механизме, присоединенном к корпусу доводчика, со временем появляются трещины, нарушающие нормальную работу. Небольшие разрушения устраняются герметиком или холодной сваркой. Обработанное место зачищается и покрывается антикоррозионным средством. От чрезмерных нагрузок рычаг деформируется. Металлические изделия можно выровнять с помощью молотка, а тяги из высокопрочных материалов подлежат замене. В случае перелома рычага потребуется установка нового устройства.

3. Поломка или искривление крепежа.

Ремонт доводчика входной двери может понадобиться в случае ослабления или повреждения крепежных винтов. Их заменяют на другие, одинакового диаметра и длины, с таким шагом резьбы и формой головки.

4. Проблемы с регулировкой механизма.

Если внешних отклонений не выявлено, то причина неправильного срабатывания доводчика может быть в некорректной настройке. Регулировке подлежит скорость дохлопа и окончательного закрывания двери. Операция сводится к подкручиванию специальных винтов с помощью отвертки.

5. Износ деталей.

Поломка проявляется тем, что двери перестают закрываться, двигаются слишком быстро, со стуком или медленно. Для выявления и замены поврежденных элементов придется пригласить мастера, устанавливавшего доводчик.

Более 500 живых фото дверей наших клиентов

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Перейти в Pinterest

Штормовой доводчик — как заменить?

Штормовые дверные доводчики предотвращают безрассудное раскачивание штормовых дверей и дверей-сеток или их распахивание при сильном ветре. Эта короткая статья и видео покажут вам, как установить их за 15 минут или меньше!

(Следующее содержимое содержит некоторые партнерские ссылки. )

Список инструментов:

Комбинированный дрель/шуруповерт 20 В

Набор сверл

Многоразовая отвертка

Список материалов:

ДОВОДЧИК WRIGHT имеет отличные отзывы и отличную цену!

TOUCH N’ HOLD также имеет хороший «ступенчатый» доводчик:

Обзор установки доводчика Storm

Компоненты рычага доводчика.

Дверные доводчики Storm играют важную роль в защите вашего дома. Без них штормовые двери и двери-ширмы неизбежно распахнутся. Нередко при этом повреждаются подъезды, сайдинг, наружная отделка. Не говоря уже о самих штормовых дверях!

По этой причине я твердо верю, что на каждой штормовой двери и двери-ширме должен быть установлен хотя бы один дверной доводчик. Конечно, два доводчика лучше! К счастью, в последнее время доводчики стали чрезвычайно доступными.

Пара выдающихся производителей дверных доводчиков

Wright Products и аналогичные компании предлагают дверные доводчики для легких и средних нагрузок по цене 20 долларов или меньше. Эти доводчики можно использовать по отдельности для более легких дверей или парами для более тяжелых дверей.

Такие компании, как Andersen и Emco, предлагают доводчики более высокого качества, которые поставляются с замковыми механизмами, которые заменяют старые замки с язычком.

В любом случае цвета могут варьироваться, но установка практически одинакова. Итак, выберите доводчик, который соответствует вашему бюджету и цвету, который будет сочетаться или гармонировать с вашей дверью, и вы готовы к установке!

Шаг 1. Определите местонахождение дверного доводчика

В зависимости от того, какой тип дверного доводчика вы используете, вы можете установить дверной доводчик сверху или снизу двери.

Дверной доводчик полностью установлен на верхней направляющей двери.

Используете ли вы доводчик со «ступенчатым переключателем» (который можно заблокировать, нажав на кнопку)? Если это так, установите дверной доводчик в нижней части двери. Или вы используете одинарный доводчик с ручным замком? Если да, то вам, вероятно, лучше установить в верхней части двери для облегчения доступа.

Вам нужны два доводчика?

Важно, ваша штормовая дверь особенно тяжелая? Хуже того, вы живете в очень ветреной местности? Если это так, вам следует установить дверной доводчик в  оба адреса .

Двойные доводчики обеспечивают дополнительную безопасность. Они в значительной степени гарантируют, что дверь никогда не распахнется или не закроется слишком сильно. Если вы часто чувствуете, как ветер тянет вашу дверь, или вы слышите, как она гремит и стучит во время шторма, подумайте о том, чтобы удвоить доводчики.

Шаг 2: Установите кронштейн косяка

Совместите кронштейн косяка дверного доводчика с верхней направляющей двери.

«Косяк» для доводчика представляет собой треугольный компонент, который крепит доводчик к дому.

Как следует из названия, кронштейн для косяка крепится непосредственно к дверному косяку. Это плоское лицо, перпендикулярное самой двери. Ваши дверные петли прикручены к косяку. Его положение определяет расположение и функцию всего дверного доводчика. Следовательно, очень важно установить его в нужном месте.

Расположение доводчика важно

Доводчик можно установить сверху или снизу двери. В любом случае обязательно выравнивайте кронштейн косяка с центром дверной рейки. Рейка — это кусок дерева, который проходит горизонтально вверху и внизу двери. (Вертикальные части двери называются «стайлами»)

Установите скобу косяка на 1/4 дюйма назад от переднего края косяка. То есть край, ближайший к штормовой двери. Убедитесь, что закругленная лампочка на конце указывает на дверь.

Кронштейн дверного доводчика с зазором 1/4″.

Отметьте, просверлите и прикрепите кронштейн дверного доводчика

Во-первых, поднимите кронштейн в идеальном месте. Затем карандашом нарисуйте круги в отверстиях для шурупов. Теперь отложите кронштейн в сторону. Таким образом, вы можете легко просверлить направляющие отверстия по этим карандашным отметкам с помощью сверла 1/8″.

Когда отверстия просверлены, просто верните кронштейн на место и закрепите его, ввинтив винты в направляющие отверстия. Предварительная разметка и предварительное сверление делают все это намного проще. Наличие дрели и шуруповерта тоже помогает! См. ссылку выше.

Шаг № 3: Штифт доводчика в сборе

Вставьте маленький штифт доводчика в кронштейн косяка доводчика и гидравлический рычаг.

С установленным кронштейном косяка войдите в дом и закройте дверь . Вставьте сплющенный стержень рычага доводчика в прорезь на кронштейне косяка.

Короткий штифт , входящий в комплект поставки. Совместите отверстия на кронштейне косяка и стержне доводчика двери. Вставьте этот штифт сверху вниз через эти отверстия. После этого можно просто позволить дверному доводчику повиснуть там. Убедитесь, что кронштейн косяка надежно закреплен.

В качестве примечания: некоторые дверные доводчики поставляются с маленькими резинками, которые надеваются на нижнюю часть этого штифта. Резинка не даст шпильке выскочить. Но в большинстве случаев только гравитация удерживает булавку на месте.

Шаг № 4: Приколите и установите дверной кронштейн

Отметьте места для винтов на кронштейне рычага доводчика.

Прикрепите небольшой прямоугольный «дверной кронштейн» к другому концу доводчика. Используйте более длинный штифт из комплекта. Плоская поверхность этого кронштейна должна непосредственно касаться плоской направляющей двери.

Поверните рычаг доводчика вверх, пока он не станет параллелен кронштейну косяка. Попросите кого-нибудь посмотреть на него с расстояния, чтобы сказать, когда он выглядит ровно.

Когда дверной доводчик займет наилучшее положение, нарисуйте карандашом отметки в отверстиях для винтов на кронштейне. Отведите дверной доводчик в сторону и предварительно просверлите по этим карандашным отметкам. Затем верните дверной доводчик на место и прикрепите скобу к двери с помощью двух прилагаемых винтов.

Закрепите кронштейн рычага доводчика с помощью винтов.

(Примечание. Некоторые дверные доводчики поставляются с временным пластиковым прокладочным язычком, который фиксируется на гидравлическом штоке для поддержания небольшого натяжения доводчика во время установки. На этом этапе эти язычки можно просто снять.)

Шаг № 5: Регулировка доводчика

Почти все доводчики имеют регулируемую «скорость закрытия». Это скорость, с которой они закрываются без вмешательства человека. Правильная скорость закрытия имеет решающее значение для правильной работы вашей штормовой двери.

Чтобы изменить скорость закрывания вашей двери, просто используйте отвертку Phillips, чтобы повернуть маленький винт, расположенный на конце рычага доводчика. Повороты по часовой стрелке обычно увеличивают напряжение; против часовой стрелки выключает натяжение.

Отрегулируйте скорость закрывания двери, поворачивая винт клапана.

Несколько раз проверьте скорость закрытия

Проверьте скорость закрытия двери, толкнув ее полностью и отпустив. Вы хотите, чтобы дверь распахнулась в пределах нескольких дюймов от закрытия, пауза  там , затем аккуратно закройте его, полностью зафиксировав на месте. (Посмотрите видео выше для хорошего примера в реальном времени. )

Также помните, что штормовые двери часто закрываются по-разному, когда ваша главная дверь закрыта. Давление воздуха, заключенное между ними, повлияет на скорость сближения, поэтому постарайтесь найти натяжение, подходящее для обеих ситуаций.

Доводчик штормовой двери Краткий обзор установки:

Хорошо установленные доводчики штормовой двери обычно просто исчезают в дверном блоке. Они сидят в стороне на уровне головы или на уровне ног. Обычно их плавное функционирование позволяет забыть о них.

У вас есть штормовые двери или двери-ширмы на одном или нескольких входах в ваш дом? Если это так, я настоятельно рекомендую добавить дверной доводчик на каждую дверь. Это сэкономит вам деньги и нервы в долгосрочной перспективе!

(Кроме того, штормовые двери сами по себе отлично экономят энергию. HUD предлагает несколько хороших PDF-файлов по энергосбережению здесь.) пожалуйста, перейдите на нашу страницу контактов. Спасибо!!

Как установить штормовую дверь и заменить штормовую дверь (сделай сам)

Обновлено: 28 октября 2022 г.

Сделайте идеальную установку даже в далеко не идеальных ситуациях.

Следующий проект›

Новые штормовые двери проще в установке, они имеют множество стандартных размеров, подходящих практически для любого входа, но все же есть непростые места. Следуйте за профессионалом в процессе установки и изучите приемы и методы, которые не описаны в руководстве по эксплуатации.

от экспертов по DIY в журнале Family Candyman

Время

Полный день

. больше не придется мириться со старой ржавой входной дверью, которая с грохотом захлопывается каждый раз, когда дети выходят на улицу. Лучшие штормовые двери прочнее, гладче и чертовски красивее, чем двери, с которыми мы выросли. На самом деле, установка нового — один из наименее дорогих способов украсить вход.

Заменить старый проще, чем вы думаете. Производители сделали установку более удобной для себя, предоставив стандартные размеры, которые подходят практически для любого дверного проема, и более простые монтажные комплекты. Тем не менее, вы найдете некоторые точки преткновения. Следующие пошаговые инструкции познакомят вас с некоторыми приемами и методами установки двери-ширмы или штормовой двери, которые вы не найдете ни в одном руководстве по эксплуатации.

Если у вас есть ножовка, шуруповерт, короткий уровень, пара бокорезов и два-три часа, вы на пути к экономии на профессиональной установке штормовых дверей. Замена старой штормовой двери или установка новой — идеальный проект для субботнего утра, даже если у вас ограниченные навыки столярного дела.

Шаг 1: Выбор двери

Измерение штормовой двери начинается, когда вы научитесь определять размер необходимой вам штормовой двери, просто измерьте высоту и ширину входной двери. Большинство передних входных дверей имеют ширину 36 дюймов и требуют 36 дюймов. штормовая дверь.

Для этой статьи мы выбрали штормовую дверь с полным обзором. Тот, который мы показываем, имеет съемный экран и стеклянные панели, которые вы меняете каждый сезон. Другой распространенный тип, «вентиляционная» штормовая дверь, имеет стеклянные панели, которые открываются или закрываются над экраном, как двустворчатое окно.

Почти все проданные штормовые двери двусторонние. То есть вы можете установить его шарниром с любой стороны. В инструкциях производителя написано, как это сделать. При покупке не нужно указывать, в какую сторону должна открываться дверь.

Штормовые двери обычно крепятся к наружной обивке двери с помощью «Z-образных стержней». Z-образная планка со стороны петель может быть уже прикручена к двери (у нас была), или вам, возможно, придется установить ее после того, как вы определите направление поворота двери. На некоторых дверях вам также придется просверлить отверстия для защелки.

Шаг 2: Начало работы

Фото 1. Осмотрите дверь перед началом работы

Выберите ровную площадку возле входной двери, положите коробку на землю, откройте ее и убедитесь, что все части.

Начните проект, открыв коробку и сняв стеклянную штормовую панель. Установите его и панель экрана в безопасном месте, защищенном от ветра. Затем проверьте наличие поврежденных или отсутствующих деталей, сравнив содержимое со списком деталей в руководстве по эксплуатации. (Наши были возвращены, переупакованы и проданы как новые. Одна из частей уже была обрезана по длине, а крепежные винты отсутствовали.) Используйте картон в качестве рабочей поверхности, чтобы не поцарапать детали во время работы с дверью. Ваша дверь может поставляться с защитной пластиковой пленкой. Во время установки отделяйте только те области, которые необходимы для установки оборудования. Так дверь будет защищена от царапин. После завершения установки снимите пластик.

Определить поворот двери. В общем, устанавливайте штормовую дверь на той же стороне, что и главную дверь. Однако обратите внимание на следующие исключения:

• Примыкающие стены. Если есть примыкающая стена или поручни, лучше всего, чтобы дверь прижималась к ним; в противном случае вход может быть неудобным, особенно если вы несете продукты.
• Электрика. Будет ли дверь открываться против каких-либо наружных светильников? Не окажется ли дверной звонок или выключатель света со стороны защелки, где им и место?
• Ветер. Если преобладает сильный ветер, лучше всего, чтобы дверная петля была обращена к направлению ветра. Таким образом, внезапные порывы ветра не могут распахнуть его и сломать.

Почему штормовая дверь?

Традиционная штормовая дверь была настоящей рабочей лошадкой. Он защитил красивую, но уязвимую деревянную входную дверь от непогоды и помог изолировать ее.

Сегодняшние главные двери с лучшей изоляцией и защитой почти не нуждаются в противоштормовой двери и часто исключаются из новых домов, демонстрируя причудливые входные двери. Тем не менее, штормовая дверь «полного обзора» (подобная той, которую мы устанавливаем здесь) по-прежнему демонстрирует главную дверь и, когда она закрыта экраном, позволяет вам также воспользоваться преимуществами этого прохладного летнего бриза.

Шаг 3: Вынести старую штормовую дверь

Снятие старой алюминиевой двери обычно представляет собой просто отвинчивание крепежных винтов на двери, доводчике и предохранительной цепи. Но иногда вокруг рамы есть герметик. Обычно вы можете прорезать герметик канцелярским ножом. Но что еще хуже, вы можете найти старый герметик между рамой и дверной коробкой. Если это так, вам придется оторвать раму старым долотом и очистить поверхности отделки. Тепловая пушка может помочь смягчить герметик. Избавьтесь от старой двери, выбросив стеклянную панель в мусорное ведро, а затем разрежьте алюминиевую раму и дверь с помощью циркулярной пилы и лезвия с твердосплавным наконечником. Выбросьте осколки в мусорное ведро.

Деревянные штормовые двери обычно имеют петли, врезанные в пазы (вырезанные в древесине) и привинченные к корпусу двери. Не беспокойтесь о петлях или защелках. Когда вы установите новую штормовую дверь, они будут скрыты за новой дверной рамой.

Шаг 4: Подготовка проема

Фото 2: Вам может понадобиться удлинитель накладки

При необходимости добавьте удлинитель на двери с боковыми окнами. Загрунтуйте и покрасьте новую накладку, расположите ее так, чтобы выступ был равен другой накладке, а затем прибейте ее на место.

Фото 3: Закрепите Z-образную планку со стороны петель

Проверьте направление открывания двери и закрепите Z-образную планку со стороны петель с правильной стороны (при необходимости). Отметьте линию разреза на Z-образной планке на 3/16 дюйма выше верхней части двери квадратом. Сдвиньте уплотнитель в сторону и отрежьте Z-образную планку ножовкой. Используйте от 18 до 22 зубьев на дюйм. ножовочное полотно

Фото 4: Отрежьте Z-образную планку по длине

Измерьте расстояние от наружной кромки порога до верхней части дверной коробки. Перенесите мерку на нижнюю часть Z-образной планки со стороны петель и отрежьте ее по длине, совпадая с углом на пороге.

Фото 5: Обрежьте уплотнитель

Отцентрируйте уплотнитель в Z-образной планке, затем отрежьте концы, оставив на каждом конце 1/2 дюйма длиннее.

Фото 6: Добавление полосы обшивки

Измерьте ширину проема и определите толщину полосы обшивки (см. текст). Отрежьте полосу обшивки по длине, затем прибейте ее к внутреннему краю корпуса со стороны петель четырьмя равномерно расположенными оцинкованными гвоздями 4d.

Штормовые двери свисают с обшивки двери, технически называемой «внешней обшивкой». Если у двери никогда не было штормовой двери (как в нашей ситуации), возможно, придется удлинить накладку между дверью и фрамугой (фото 2). Это самая сложная ситуация, с которой вы, вероятно, столкнетесь. Вы должны вырезать новую деталь отделки, чтобы она соответствовала толщине другой отделки (обычно толщиной 1-1/8 дюйма).

Если обшивку вашей входной двери нужно покрасить, сделайте это сейчас. Это боль в шее рисовать вокруг новой двери, и у вас будет более четкая работа.

Производители делают штормовые двери немного уже, чем стандартные проемы, чтобы убедиться, что они подходят. Если ваш проем типичен, вам придется «обшить» стороны, чтобы центрировать штормовую дверь в проеме. Вам почти всегда нужно будет установить хотя бы один 1/4-дюйм. планка обшивки (обычно хорошо работает молдинг экрана) со стороны петель (фото 6) и, возможно, даже придется добавить еще одну со стороны защелки (фото 11). Чтобы в этом разобраться, измерьте точную ширину проема, то есть расстояние между внутренними краями планки. (Измерьте посередине, сверху и снизу.) В инструкциях производителя обычно указывается минимальная требуемая ширина. Вычтите эту ширину из ваших измерений и сделайте толщину полосы обшивки вдоль стороны петель примерно вдвое меньше.

Шаг 5: Установите дверь

Фото 7: Установите дверь на место

Поднимите дверь в проем и прижмите ее к корпусу со стороны петель поворотом плоскогубцев с резиновой ручкой со стороны защелки . Вкрутите Z-образную планку петли в боковую сторону дверного проема.

Фото 8: Установка верхней Z-образной планки

Откройте дверцу, вставьте верхнюю Z-образную планку на место и закройте дверцу, чтобы зафиксировать ее. Отрегулируйте зазор между Z-образной планкой и верхней частью двери, чтобы он был ровным, и ввинтите его в верхний кожух.

Фото 9: Установка защелки

Установите защелку, затем отметьте положение верхней и нижней части защелки на дверной коробке. Если расстояние между дверью и корпусом превышает 5/8 дюйма, прибейте два 1/4 дюйма. толстые полоски обшивки внутрь кожуха, одну над и одну под метками (см. Фото 11).

Фото 10: Отрежьте Z-образную планку со стороны защелки

Прижмите Z-образную планку со стороны защелки к открытой двери и отцентрируйте отверстия на защелках. Затем прижмите дверь и Z-образную планку к дверной раме, отметьте и отрежьте нижнюю часть под углом порога. Затем отметьте верхнюю часть (фото крупным планом рядом) и обрежьте ее.

Крупный план

Отметьте и отрежьте верхнюю часть Z-образной планки со стороны защелки.

Фото 11: Выдолбите врезной ригель

Прикройте дверь к корпусу с выдвинутым ригелем и выбейте древесину в том месте, где ригель соприкасается. Вставьте Z-образную планку со стороны защелки на место, закройте дверцу и привинтите ее к корпусу, сохраняя постоянный 1/8 дюйма. щель с дверью.

Фото 12: Регулировка щетки двери

Вставьте резиновый уплотнитель в щетку двери и обожмите концы. Проведите щеткой по дну двери и постучите по ней, чтобы она плотно прилегала к порогу. Сверло 1/8 дюйма. отверстия через регулировочные прорези и добавить винты.

Фото 13: Установка доводчиков

Установите кронштейн доводчика и прикрутите его к косяку. Прикрепите доводчик, выровняйте его и отметьте положение винтов на двери. Сверло 1/8 дюйма. направляющие отверстия и прикрутите доводчик к двери. Повторите для верхнего ближе.

Важно плотно прикрепить дверь к обшивке со стороны петель. Подденьте сторону защелки, чтобы убедиться, что она плотно прилегает. (Фото 7).

Следуйте фотографиям с вашими инструкциями для остальных шагов установки. Системы дверных защелок и Z-образных стержней различаются. Резка Z-образной планки со стороны защелки немного суетлива. Идея состоит в том, чтобы центрировать его на защелке и замке (Фото 10). Обратите внимание, где он ударяется о подоконник, и обрежьте дно под углом, соответствующим подоконнику. Затем обрежьте верхнюю часть, чтобы она подходила к верхней Z-образной планке. Не волнуйтесь, если защелка и стопорный болт немного сместятся от центра, главное, чтобы они работали плавно.

Возможно, вам придется выточить защелку или карман для засова, как показано на рисунке (Фото 11). Все зависит от стиля дверной защелки.

После установки щетки и доводчиков отрегулируйте натяжение доводчика. Начните с оконной панели, а не экрана на месте. Доводчики следует устанавливать так, чтобы дверь находилась в самом тяжелом положении. Возможно, вы захотите сбросить более мягкие настройки для панели экрана.

Наконец, рекомендуется сохранить коробки для окна и экранной панели для межсезонного хранения. Под кроватью — отличное безопасное место для хранения вещей.

Что делать с деформированными дверями

Штормовые двери часто кажутся деформированными, потому что они неравномерно прилегают к уплотнителю во всех углах. Тем не менее, обычно это отделка входной двери, которая немного не в порядке. Небольшие зазоры могут исчезнуть при установке доводчиков, особенно если ваша дверь поставляется с одним верхним и нижним доводчиками. Если это не поможет, попробуйте слегка выдвинуть Z-образную планку и вставить прокладку, чтобы закрыть зазор.

Большие разрывы требуют более радикальных мер. Сначала ослабьте все винты Z-образной планки и снимите винты в противоположных углах двери. Затем вставьте прокладку за угловые винты напротив зазора. Затяните угловые винты, чтобы увидеть, закрывается ли зазор. Попробуйте разные размеры прокладок, пока дверь не закроется хорошо. Затем вставляйте прокладки все меньшего размера за остальные винты, затягивая их, чтобы уменьшить зазор между Z-образной планкой и дверным коробом. Отрежьте прокладки, затем заделайте зазор и покрасьте его в тон.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.
