6 способов найти скрытую проводку под штукатуркой

Как электрики ищут скрытую проводку?

Найти скрытую проводку можно таким действенный методом – катушка с сопротивлением 500 Ом магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук воспроизведёт, то линия находится в данной зоне.

Чем найти скрытую проводку в стене?

Чтобы найти скрытую в толще стены проводку, необходимо «кнопкой» прислонить ее вплотную к стене и поводить в разные стороны. При обнаружении токопроводящей жилы загорится светодиод.

Как называется прибор для обнаружения скрытой проводки?

Одним из самых популярных приборов для обнаружения неисправностей скрытой проводки, которым пользуются многие профессиональные электрики, является «Дятел». Официально он называется «сигнализатор скрытой проводки Е121». … При помощи «Дятла» можно обнаружить провода под слоем штукатурки до 5-7 см.

Как узнать где идет проводка в стене?

Как найти проводку в стене

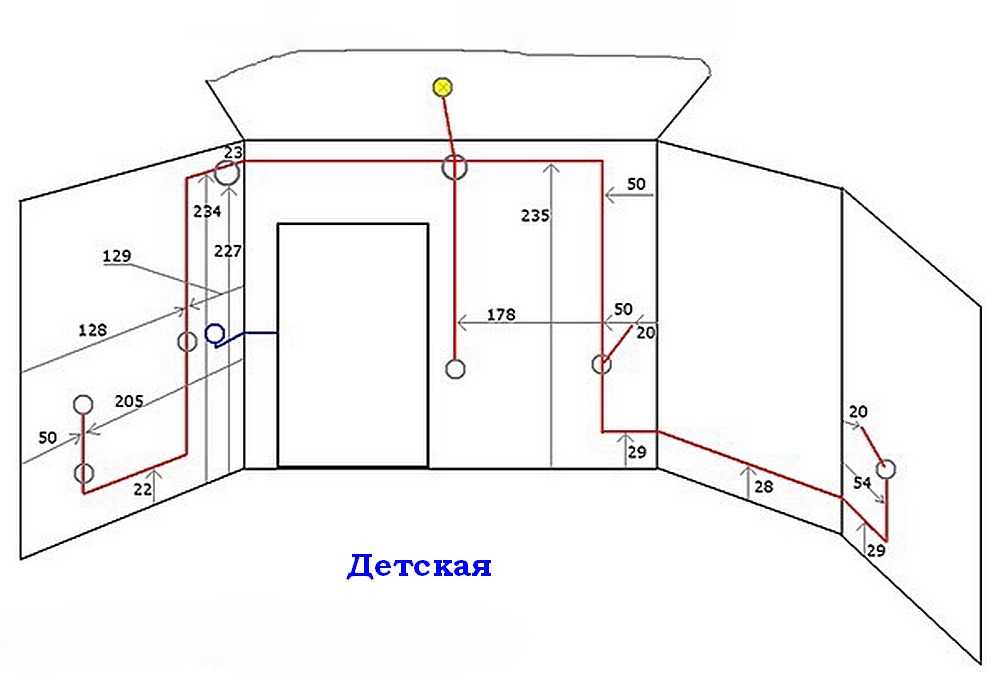

1. все линии электропроводки должны проходить строго вертикально либо строго горизонтально относительно архитектурно-строительных линий;
2. кабель прокладывается ниже потолочных плит перекрытия на 150 мм;
3. кабель, проходящий вдоль оконных балок, должен располагаться на расстоянии не ближе 50 мм;

Как найти проводку мультиметром?

Поиск проводки мультиметром

Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241. Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны.

Где проходит проводка в панельном доме?

Как устроена электропроводка в панельном доме

Точнее, получится, но об это ниже. В перекрытиях идут каналы, в которых обычно прокладываются провода к люстрам. Ещё проводка обычно проходит в пространствах между стеновой и потолочной панелями. То есть, в местах, которые закрывает потолочный плинтус.

Как проходит проводка в квартире?

Правила прокладки проводки в квартире

Провод в стене должен лежать строго горизонтально или вертикально относительно пола. Не допускается пускать его по кривой или какой-либо другой траектории. Повороты (углы) кабеля должны быть выполнены под углом 90°.

Что будет если попасть сверлом в проводку?

Если попасть сверлом или буром в проводку, то в самом оптимистичном случае вы нарушите кабель, и у вас перестанут работать розетки. При меньшей удаче — произойдет короткое замыкание через инструмент, сработает автоматический выключатель на вводе в квартиру, но проводку опять же придется чинить.

Как называется прибор для поиска проводов в стенах?

Лучшим в соотношении цены и качества является устройство, которое называется «Дятел» либо сигнализатор E-121. С помощью данного детектора можно не только отследить точное расположение электропроводки в стене, но и найти место обрыва электрического проводника.

Как найти проводку в стене с прибором и без него

Иногда монтаж мебели или предметов интерьера на стены может обернуться для хозяина жилища настоящей проблемой в виду того, что неизвестно, на каком участке стены проходит провод системы электроснабжения, а случайно попав в него перфоратором, можно серьёзно повредить провод, что тоже чревато ремонтом и выбитыми “пробками”.

Наиболее часто такая ситуация возникает у хозяев новоприобретённого жилья, когда отсутствует план проводки. Однако даже когда этот документ на руках, как показывает практика, всецело полагаться на его достоверность не стоит, ведь некоторые недобросовестные электрики любят идти в обход установленных норм в угоду собственным интересам.

Как же в таком случае узнать где проходит проводка? Данная статья подскажет вам несколько рабочих способов, проверенных годами.

Краткое содержимое статьи:

В каких случаях нужно устанавливать расположение проводки?

Случаев, когда необходимо установить место прокладки проводки в стене, великое множество.

При повреждении участка цепи, например, может потребоваться найти обрыв проводки в стене, а любая перепланировка помещения сама по себе подразумевает частичную перепланировку системы электроснабжения.

Единственный случай, когда искать проводку при ремонте или монтажных работах не нужно – это полная замена системы проводов. В этом случае старые кабеля можно просто отключить и оставить в стенах.

Визуальный способ поиска

Этот способ предельно прост и особенно удобен, когда планируется косметический ремонт, подразумевающий замену обоев.

Верхний слой штукатурки при этом частично снимается. Дело в том, что при монтаже проводку укладывают в штробы – длинные прямые “ручейки”  в стене, сделанные при помощи специального оборудования.

После штробления штробы с уложенным и закреплённым в них кабелем чаще всего заштукатуривают, и в последствии при наложении основного слоя штукатурки следы штроб остаются видимыми на стене.

Обнаружить их можно визуально либо тактильно – они представляют собой выемки или углубления в стене. Для оголения обнаруженных кабелей используют слесарный молоток, аккуратно простукивая им по всей длине штробы.

Естественно, этот способ не подходит для тех, кто хочет узнать план проводки просто для того, чтобы повесить на стену картину. О том, чем лучше искать проводку в стене в подобных случаях, речь пойдёт ниже.

Поиск при помощи старого радиоприёмника

Этот способ отлично подойдёт тем, у кого не в почёте современные приборы для поиска проводки в стене, ведь для него потребуется всего лишь старое радио, которое можно чётко настроить на частоту в 100 кГц.

Для того, чтобы определить место прокладки кабелей в стене, в помещении сначала обеспечивают полную тишину. После этого включают прибор, и проводят им максимально близко вдоль стены, не задевая при этом её поверхности.

Немного облегчает поиск проводки выдвижная антенна: её кончиком необходимо проводить по стене в месте предполагаемой прокладки кабеля. При приближении к этому месту прибор начнёт издавать негромкий треск или фоновый шум.

Чем ближе к месту прокладки – тем громче и интенсивнее звук. Однако этот способ работает лишь в том случае, если проводка находится под напряжением.

Поиск при помощи индикаторной отвертки

У каждого уважающего себя мастера по ремонту в инвентаре присутствует такой нехитрый прибор, как индикаторная отвертка.

Такая отвертка имеет на одном из своих концов диод, который загорается, когда сама отвёртка начинает реагировать на ЭМ-поле, исходящее от кабелей в стене.

Для того, чтобы прибор функционировал правильно, его нужно взять за жало, а ручкой с диодом водить вдоль стены.

Однако точность определения у этого прибора невысока, и она падает ещё ниже в зависимости от толщины слоя штукатурки, под которой укрыты провода.

Поиск при помощи поискового прибора

В отличие от “дедовских” способов этот отличается повышенной надёжностью, и будет особо полезен, когда местоположение проводки необходимо определить с минимальной погрешностью.

Современные магазины строительной техники и материалов предлагают своим клиентам широкий ассортимент поисковых приборов, различающихся по принципу действия, уровню погрешности и ценовым характеристикам.

К большинству из приборов прилагается инструкция о том, как найти проводку в стене, поэтому сам поиск не составит труда даже для неопытных пользователей.

Наиболее популярны в последнее время приборы с комбинированным принципом действия, однако цену на них низкой назвать определённо нельзя.

Фото советы как найти проводку в стене с прибором и без него

Вам понравилась статья? Поделитесь 😉

Прокладка новых проводов сквозь старые стены

Описание: Проекты реконструкции часто включают перемещение или добавление электрических цепей, что, в свою очередь, требует прокладки проводов вслепую внутри стен и между этажами. В этой статье дается обзор основ змеевиков с точки зрения нескольких опытных электриков. Основные моменты статьи включают в себя обзор специализированных инструментов, которые электрики используют для облегчения работы, а также советы по технике безопасности и техникам.

Ремонт дома сродни хирургической операции: рассчитанный хаос, за которым следует разумный ремонт и обновление. Иногда работа второстепенная, амбулаторная, а иногда работа больше похожа на пересадку сердца. Электрические ремонтные работы находятся где-то между двумя крайностями: они не опасны для жизни пациента, но тем не менее представляют собой сложную работу.

Как и врачи, большинство электриков верят в необходимость не причинять вреда, по крайней мере, в том, что касается существующих стен. (Зачем тратить больше времени на уборку и устранение повреждений?) Все опытные электрики, с которыми я разговаривал, вздрагивали при мысли о том, чтобы делать большие дыры в оштукатуренных стенах, и только в крайнем случае они снимали плинтус или обрезали, чтобы проложить провод. Вместо этого они предпочли бы практиковать неинвазивную хирургию и просверлить ряд отверстий, скрытых за внутренними стенами, чтобы создать новый путь для провода. Хитрость заключается в том, чтобы продеть гибкий стержень, струну или стальную ленту обратно по этому новому пути и использовать его, чтобы протянуть провод. К счастью, электрические нормы не требуют, чтобы вы прикрепляли эти провода к каркасу.

Чтобы научиться искусству плетения проводов, я провел время, наблюдая, как разные мастера-электрики практикуют свое ремесло. Эти ребята полагаются на ряд специальных инструментов, многие из которых описаны здесь. Но что действительно делает их успешными, так это творческий подход, терпение и глубокое понимание структуры конкретного дома.

Сделать крошечную дыру, чтобы пройти из подвала на второй этаж

1. Определить положение розетки или выключателя в стене. Чтобы найти соответствующее место в подвале, пробурите в удобном месте (между половицами, например, или рядом с плинтусом) изоляционную обрешетку. Длинную тонкую проволочную рейку легко найти, и в ней остается небольшое отверстие, которое легко залатать.

2. Внизу найдите место на стене, измерив выступающую проволочную рейку. (Вы также можете найти пластину, найдя концы гвоздей, которыми пластина крепится к полу.) сверло и просверлите отверстие в отсеке для шпилек.

4. Доберитесь из подвала в бухту с рыбной лентой; попросите помощника взять ленту сверху и потянуть вверх. При ловле на длинные дистанции могут потребоваться неоднократные попытки поймать конец ленты. Тонкая гибкая стальная лента является наиболее распространенным рыболовным инструментом. Многие электрики отрезают от катушки две длины, около 12 футов и 2 фута, и используют их для большей части своей работы. Захватывающий конец ленты загибается на себя в крючок. Другой распространенный метод — сбросить взвешенную линию сверху вниз в подвал и выполнить обратную процедуру.

5. После того, как вы протянули ленту, вы должны закрепить ее на Romex. Сначала снимите куртку примерно на 4 дюйма, разрежьте бумажную обертку и обрежьте два разъема на куртке. Теперь оставшийся проводник (большинство подрядчиков используют оголенную землю) проведите через изгиб ленты и плотно обмотайте соединение изолентой. Не скупитесь на изоленту (вы же не хотите, чтобы рыбная лента и ромекс разошлись в стене), но будьте уверены, что изолента гладкая и не будет цепляться при прохождении через стену.

Рыболовная лента

Ленты из стали и непроводящего нейлона продаются в размерах от 25 до 240 футов. катушка стоит около 35 долларов.

«На конце рыболовной ленты я делаю полдюжины петель из шпагата и надежно прикрепляю их к крючку для ленты. Крысиное гнездо, вставленное в полость стены, увеличивает мои шансы схватить его с другой стороны».

— Дэвид Альбанезе, подрядчик по электроснабжению, Винд Гэп, Пенсильвания

Вверх, вверх и вбок: отсюда можно туда добраться?

1. Одной из самых сложных работ по змеевику является подключение потолочного светильника к настенному выключателю, когда нет доступа сверху. В дополнение к гибкой бите, удлинителям и удочкам вам, вероятно, потребуется вырезать и отремонтировать гипсокартон. Чтобы соединить потолочный светильник и настенный выключатель, начните с вырезания коробок в обеих областях. Откройте отверстие на стыке потолка и стены, достаточно большое, чтобы обеспечить доступ к верхней пластине. Используя лопаточное или гибкое сверло, просверлите 3 ⁄ 4 дюйма. отверстие через пластины.

2. В зависимости от направления балок у вас может быть открытый проход к потолочному креплению, или вам может понадобиться использовать гибкую коронку, чтобы просверлить отверстие от потолка через потолочные балки до стены. тарелка. Обычное гибкое долото, предназначенное для бурения на большие расстояния, состоит из 1 ⁄ 4 дюйма в диаметре. вал длиной 48 дюймов, заканчивающийся модифицированным шнеком. Подключен к 48-дюймовому. удлинение, долото может просверлить раму на расстоянии почти 8 футов. Гибкие биты немного сложны в использовании, потому что они могут блуждать и выскакивать из гипсокартона вбок вместо того, чтобы сверлить намеченные цели.

3. Проденьте удочку от потолочного крепления к отверстию доступа к пластине. Поднимите Romex из положения переключателя, прикрепите к ленте и протяните его.

Долота Flex

Эти долота доступны с диаметром отверстия от 1 ⁄ 4 дюйма до 1 дюйма и длиной до 72 дюймов. Долото и удлинитель, подобные показанным здесь, стоят около 45 долларов США.

«Если вы хотите добавить больше встроенных светильников в потолок, сначала вырежьте отверстие для нового светильника. Затем опустите соседнее существующее приспособление, просверлите балки в нужном отсеке и выловите проволоку».

— Джейсон Зелек, Зелек Электрик, Олд Лайм, Коннектикут. 4 фута длины 1 ⁄ 4 дюйма в диаметре. стержень из стекловолокна. Стержни могут быть скреплены винтами для большей досягаемости. Как и изолентой, они соединяются непосредственно с проводами изолентой. Комплект из четырех удилищ стоит около 45 долларов. Некоторые электрики предпочитают более тонкие модели Bergstrom за их гибкость. Пара удилищ Bergstrom стоит около 35 долларов.

«При соединении встык удилища могут ослабнуть, когда вы их крутите и толкаете. Я скрепляю их изолентой на наконечниках, чтобы они оставались вместе».

—Mark Carlson, Roger Electric, Danbury, Conn.

Пройдите через верхнюю пластину, чтобы попасть с чердака на второй этаж

1. Во многом этот метод идентичен из подвала, за исключением того, что он вверх ногами. Например, после того, как вы выбрали место для переключателя на втором этаже, используйте изоляционный провод, чтобы просверлить отверстие в потолке внизу или найти верхнюю пластину наверху, измеряя от контрольной точки, общей для обоих уровней. Просверлите отверстие диаметром 3 ⁄ 4 дюйма. отверстие в верхней пластине стены.

2. Опустите утяжеленную веревку вниз через отверстие сверху, отбивая утяжеленный конец от любых препятствий, пока она не достигнет отверстия внизу, где помощник может ее зацепить.

Утяжеленная леска

Одним из наиболее распространенных низкотехнологичных инструментов является катушка шпагата с утяжелением на одном конце, часто с 3 ⁄ 8 дюймами. орехи. Электрик Дэвид Альбанезе предпочитает хлопчатобумажную бечевку, заканчивающуюся 12-дюймовой цепочкой; Карл Линк любит утяжелять леску цепочкой из бисера. Им обоим нравится леска, утяжеленная цепью, потому что она легко проходит через препятствия.

3. После того, как путь установлен, провод подсоединяется к линии и протягивается в отверстие.

Источники инструментов и информации

Greenlee

www.greenlee.com

Электроинструменты и испытательное оборудование

Labor Saving Devices Inc.

www.lsdinc.com

Расходные материалы для монтажников проводов и кабелей. Веб-сайт содержит приемы установки.

Bergstrom Manufacturing Inc.

www.bergstromfg.com

Рыболовные инструменты

Инструменты Klein

www.kleintools.com

0002 Всевозможные инструменты электрика

— Чарльз Бикфорд — старший редактор Fine Homebuilding.

Фотографии автора.

From Fine Homebuilding #176

Для получения дополнительных фотографий, иллюстраций и подробностей нажмите кнопку View PDF ниже.

Электропроводка в стене — как сделать правильно!

Встраиваемый в стену
Электропроводка —
Как сделать это правильно!

Советы по успеху

Это особенно легко, если у вас есть какой-либо незавершенный подвал, чердак или подполье, чтобы избежать интенсивного проникновения гипсокартона.

Большинство экспертов рекомендуют новым ремонтникам домов придерживаться таких незавершенных участков для первичной электропроводки, даже если это требует использования длинных отрезков провода, чтобы добраться до конечного пункта назначения.

Прежде всего

Обратите внимание на расположение выключателей и розеток, а также на возможные места, где могут проходить электрические провода, водопроводные или газовые трубы.

Аудио- и видеокабели

Ногтевые пластины

Всякий раз, когда вы просверливаете отверстие на расстоянии 1 ¼ дюйма или меньше от поверхности любой деревянной конструкции вашего дома или делаете надрезы на любой деревянной детали, обязательно защитите кабель пластиной с гвоздями.

Розеточные коробки

Ключевым моментом является поиск ответвительных коробок, которые достаточно глубоки, чтобы в них поместились устройства, встроенные в стену (обычно около 2 ¾ дюйма), , так как вам нужно будет разместить в них компоненты розеток. оборудование, чтобы держать его безопасным в стене.

Подходящие калибры и проводники для акустических систем

16/2

относится к проводу 16 калибра с 2 жилами внутри.

14/4

относится к проводу 14 калибра с 4 жилами внутри.

Сколько проволоки?

Настенные пластины и кронштейны

Когда дело доходит до установки динамиков и звукового оборудования в стене, специальные кронштейны , известные как «грубые» или «сохраняющие отверстия», экономят время и удаляют излишки гипсокартона при установке непосредственно в стену. Структура стены перед отделкой.

Принадлежности для организаций

Стойки для компонентов

Этикетки для проводов

Отметьте положительные и отрицательные концы (особенно если они находятся в одном проводном корпусе).

Отметьте типы проводов и назначение каждого провода или кабеля.

Это затрудняет перепутывание проводов динамиков с кабелями HDMI или aux, а также избавляет вас от необходимости отслеживать их все до источника.

Самоклеящиеся этикетки с цветовой маркировкой помогут четко обозначить кабели и проводку.

Стяжки и приспособления для проводов

Рыбная лента или рыбные палочки

1

Снимите примерно 2 дюйма оболочки с кабеля.

2

Согните провода обратно через проволочный крюк.

3

Оберните весь крюк и кабельное соединение изолентой, сужающейся на конце для плавного направления.

Вложение средств в хороший искатель шипов значительно ускорит поиск препятствий, спрятанных в ваших стенах, и правильно спланировать план электропроводки в стене, а также избежать потери лишней проводки при прокладке вокруг стоек или балок.

Разные инструменты

Пила для гипсокартона
Электрическая дрель ½ дюйма или больше, особенно угловая дрель
для обширных работ в
незавершенных помещениях.
Электроизоляционная лента
Лазерный уровень или меловая линия
Средства индивидуальной защиты, включая промышленные очки, пылезащитные маски и рабочие перчатки.
Набор лопастных насадок от ¼” до 1 ½”
Стремянка

Внутристенная электропроводка для новостроек и недостроенных помещений

Сверление отверстий в стойках и балках

Важно никогда не использовать одно и то же отверстие для провода переменного тока и любого типа низковольтного провода — это может привести к снижению производительности или даже повреждению провода, что повышает риск возгорания. .

Как правило, старайтесь избегать прокладки проводов рядом с силовыми кабелями переменного тока на расстоянии более 5 футов и держите все провода на расстоянии не менее 1 фута от линий электропередач на протяжении всей прокладки проводов.

Если провода и силовой кабель должны быть проложены параллельно, расстояние между ними должно быть не менее 12 дюймов, а если они должны пересекаться, расстояние между линиями должно составлять 9 дюймов.углы 0°.

Вы можете безопасно прокладывать аудио- и видеокабели в одном жгуте с некоторыми другими линиями, включая провода для передачи данных, телефона, безопасности и другие низковольтные провода.

Направляющие тросы

Перевязочные тросы

Фотографии

Колодец для обмотки

Использование искателя стержней, который может определить, в каком направлении проходят балки и стойки . чтобы определить, где находится пустое место для проводки.

Убедитесь, что вы отключили электричество и воду в месте, где вы будете сверлить отверстия, и будьте особенно осторожны, чтобы не повредить трубы и не просверлить электрические провода.

Наконечники для штукатурки и обрешетки

Более простой способ прокладки проводки в этом случае — провести провод вне стены.
