Как найти проводку в стене?

При выполнении ремонтно-строительных работ в доме или квартире очень часто приходится сверлить отверстия, бурить и штробить стены. В подобных случаях постоянно возникает вопрос, как найти проводку в стене, особенно, если схема ее размещения отсутствует. Для решения этой задачи существует несколько способов.

Существует несколько типов приборов, позволяющих определять места расположения скрытой проводки. Среди них широкой популярностью пользуется сигнализатор Е121, известный в народе как «Дятел». Причиной такого названия стал характерный звуковой сигнал, издаваемый прибором при обнаружение скрытых проводов.

Сигнализатор Е121 способен определять наличие сетей, если те находятся под напряжением. В основе работы сигнализатора лежит его взаимодействие с электромагнитным полем.

Данный прибор прост в эксплуатации. После включения он проводится по стене и в случае приближения к предполагаемой линии, становится заметно усиление звукового сигнала. Более сложным устройством считается прибор MS58M, используемый, в основном, профессиональными электриками. Для его эксплуатации требуются определенные навыки и опыт работы.

Такие сложности связаны с различными звуками, издаваемыми прибором при обнаружение проводки в стене. Он позволяет определять разные металлы. Работа данного устройства основана на принципе действия металлоискателя. Провода сети могут не находиться под напряжением. Основной сложностью является способность отличить звуки, издаваемые проводами, от звуков, производимых другими металлическими предметами. Довольно простой моделью считается определитель BDS300, оборудованный сигнальной системой на светодиодах. Световая сигнализация является существенным преимуществом данного прибора. Устройство включает в себя два отдельных прибора, функционирующих во взаимной связи между собой. Самый мощный режим работы позволяет обнаруживать проводку в стене, расположенную до 5 см в глубину.

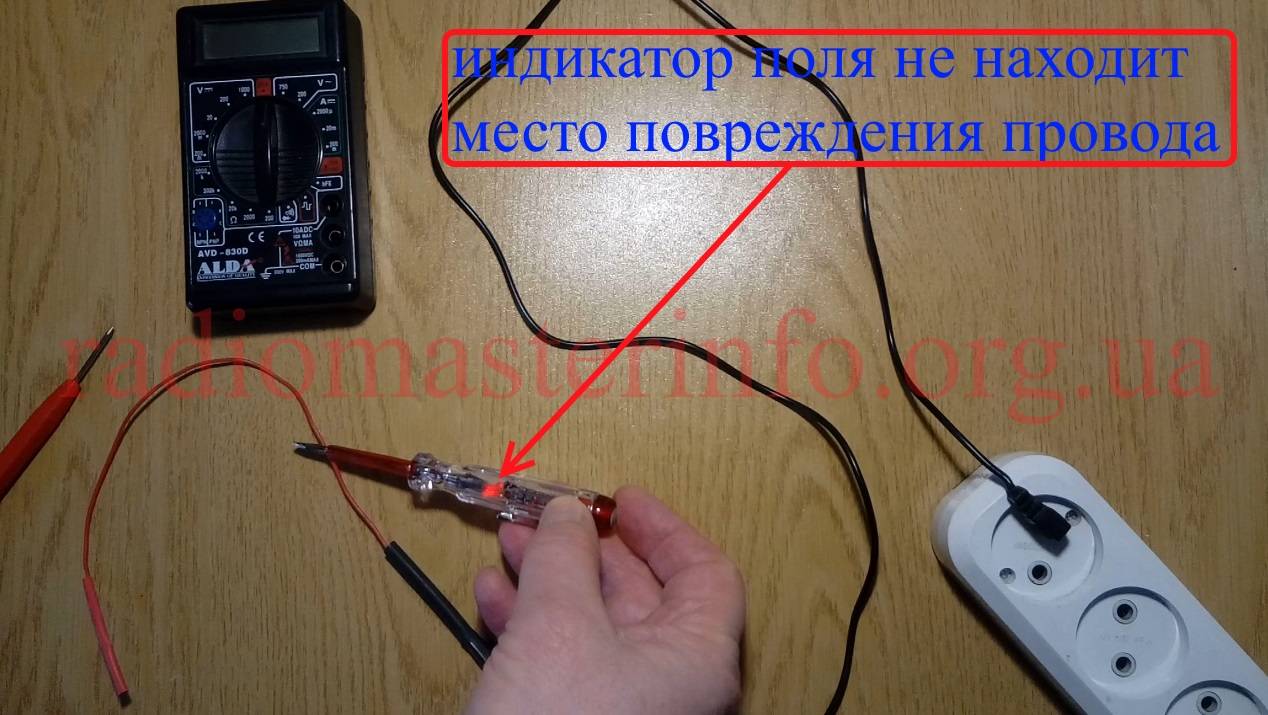

Следует отметить еще один прибор для выявления скрытых проводов в стенах. Это довольно сложное устройство марки CEMLA-101 с более широкими возможностями по сравнению с предыдущими моделями. Он вступает во взаимодействие с электромагнитным полем, исходящим от проводов под напряжением.

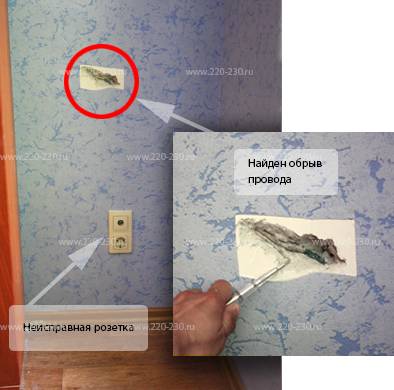

С помощью прибора CEMLA-101 возможно выявить разрывы проводов на достаточно большой глубине. При отсутствии специальных устройств, выявить провода, скрытые в стене возможно с помощью обыкновенного радиоприемника, обладающего возможностью настройки частоты 100 кГц. После настройки нужно проводить по стене антенной и прислушиваться к потрескиванию и шипению. При максимальном усилении сигналов можно уверенно предположить место расположения провода, находящегося под напряжением. Как найти провод в стене без прибора В определенных ситуациях обнаружить линии электрических сетей, скрытые в стене, возможно и без специального оборудования. Кроме радиоприемника, существуют и другие методы.

При решении проблемы, как найти проводку в стене, можно воспользоваться картой-схемой электрических сетей. Данный способ не гарантирует высокой точности, поскольку документ мог быть составлен некачественно. В некоторых случаях такую карту рисуют наугад и представляют, как настоящую. Лучше всего определяются сети при снятых обоях и открытой штукатурке. От проложенной проводки обязательно остаются видимые следы линий, замазанных раствором. Данный способ является эффективным при проведении полного ремонта, но для единичных случаев он не годится. Отдельные участки требуется обследовать специальным прибором.

Источник:electric-220.ru

• 29.09.2016






• Новости, советы и рекомендации

Как найти скрытую проводку в стене без приборов и с из помощью

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Поиск проводки при помощи технических средств
  • 1. 1 С помощью техники
  • 1.2 С помощью мультиметра
  • 1.3 С использованием слуховых аппаратов
  • 1.4 При помощи кассетного плеера
  • 1.5 Метод компаса
  • 1.6 С использованием смартфона
• 2 Поиск с помощью логики

Существует много простых и действенных способов, которыми возможно с точностью определить местоположение проводки, даже если та скрыта отделочным слоем. Найти скрытую проводку под штукатуркой не так сложно, как может показаться.

Поиск проводки при помощи технических средств

С помощью техники

Существует много причин, по которым приходится прибегать к поиску проводки в стене – перестановка в доме, перепланировка, ремонт, обрыв подачи электричества и др. Для поиска можно использовать достижения цивилизации, например простой радиоприемник. Его нужно настроить на частоту приема в 100 килогерц, поставить звук на максимальную громкость и прислонить насколько возможно ближе к стене.

На месте, где располагается проводка, радиоприемник начнет издавать трещание. А для достижения максимальной эффективности данного способа подключите к сети питания электроприборы, например болгарку, дрель или пылесос, — высокоскоростная техника усилит помехи в канале приема. Аналогичным образом можно использовать микрофон с катушкой, предварительно подключив его к колонкам.

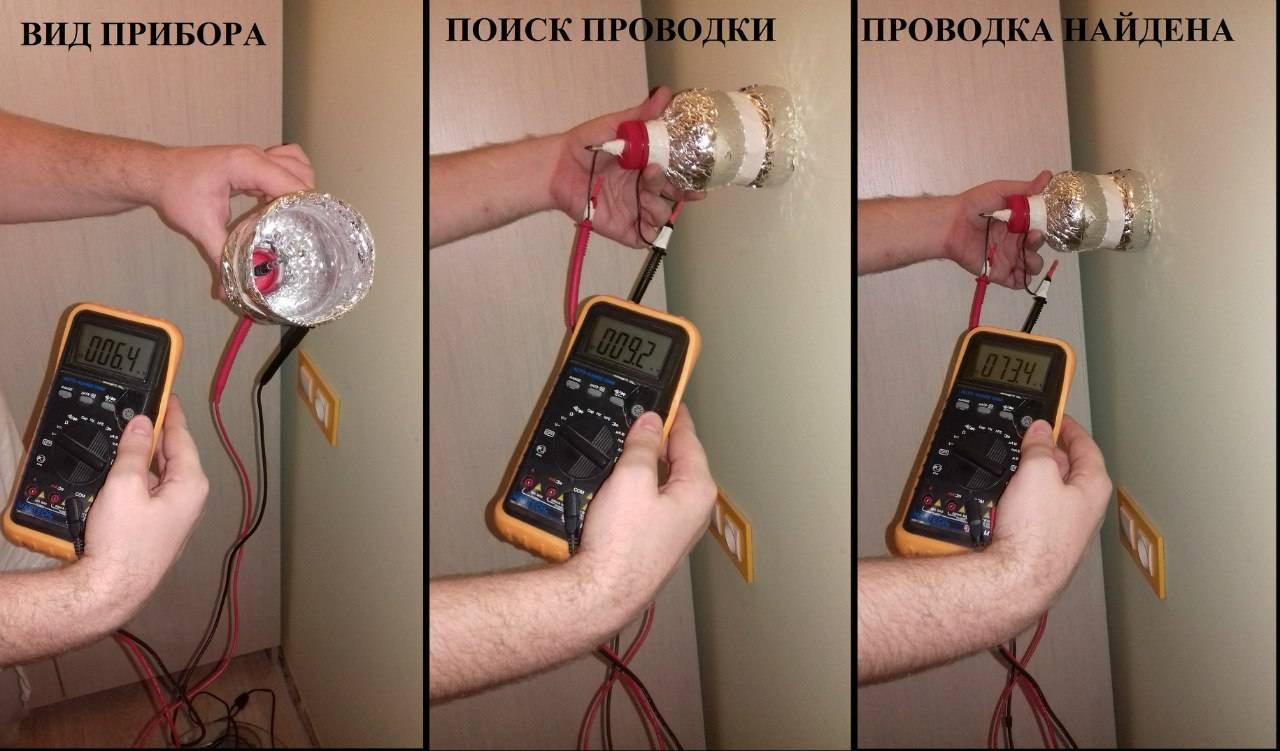

С помощью мультиметра

Мультиметр я сопротивление, мультиметр его фиксирует. Где сопротивление достигает пика, там и проходит проводка. настраивается на режим работы 200 кОм, два щупа следует присоединить к транзистору слева, и посередине, правый вывод играет роль антенны. При попадании в электромагнитное поле в транзисторе изменяетс

С использованием слуховых аппаратов

Старые слуховые аппараты, к примеру марка АК-1, выдает отличные результаты поиска проводки в стене. Для этого нужно на аппарате выставить режим «телефон», данный режим предназначен для разговоров по телефону в шумном помещении. В этом режиме слуховой аппарат становится максимально восприимчив к электромагнитным воздействиям, именно это и требуется для обнаружения проводки. Аппарат нужно поднести к стене в том месте, где, по предположению, проходит электрический кабель, и после остается лишь зафиксировать шум.

При помощи кассетного плеера

Для данного действия подойдет абсолютно любой плеер, главное, чтобы он находился в рабочем состоянии. В головную часть плеера необходимо припаять какой-нибудь гибкий кабель, можно использовать USB-шнур. Далее моторчик в плеере отключается, в проводку подключается нагрузка, после чего нужно нажать кнопку Play и провести головкой плеера по стене. После этого фиксируется участок с наибольшим количеством помех.

Метод компаса

Данный метод рекомендуется как наиболее простой способ поиска скрытой проводки в стене, но в реальности данный способ малоэффективен, потому что создать сильную индукцию для восприятия компасом в домашних условиях практически не представляется возможным. И еще компас может указать не на саму проводку, а на обычную арматуру в стене, которая несет функцию связки при строительстве.

Также стоит учесть еще и некоторый слой, под которым скрыта проводка. Исходя из этого компас должен быть сверхчувствительным, и вряд ли в любой квартире можно найти такое устройство.

С использованием смартфона

Метод, аналогичный использованию радиоприемника. Подключаем к своему телефону наушники (гарнитуру), выстраиваем на максимальную частоту вещания, подносим к стене и фиксируем помехи. Способ хорошо подойдет, если нет возможности использовать другие, а в наушниках гораздо легче зафиксировать нарастающие помехи и с большей точностью определить местоположение. Метод считается самым бюджетным среди остальных, так как практически у каждого человека сегодня имеется смартфон.

На сегодняшний день для современных смартфонов есть специальные программы для поиска проводки в стене, однако эффективность такого способа, как найти проводку в стене, пока под вопросом.

Поиск с помощью логики

При поиске проводки в стене нужно учитывать, что любая проводка располагается строго вертикально, или горизонтально, никаких зигзагообразных путей путь не может, электрический кабель всегда находится в прямом положении относительно земли.

Для себя каждый должен заметить:

1. Над выключателем и розеткой проводка всегда будет идти вверх, и в этом месте категорически запрещено вбивать гвозди, это опасно.
2. Линия обычно начинается в 15-20 см от потолка либо от пола. Здесь тоже запрещено проводить строительные/ремонтные работы без обесточивания.

При наличии данных знаний без труда можно изобразить на бумаге примерный план расположения проводки в комнате и найти линии электропередачи.

Так для поиска можно использовать следующие методы. Во время капитального ремонта нужно найти место под обоями, краской или штукатуркой, где было штробление под проводку – оно будет слегка выделяться неровностями и буграми на фоне ровной стены. И сама шпаклевка будет иметь визуальные неровности, и бугры.

Если не испытываете нехватки в деньгах, то можно приобрести профессиональный прибор электрика, который не только с большой точностью определит местоположение проводки, но еще и покажет точное место неисправности, перебоя в сети либо обрыва. Профессиональное оборудование с чувствительной аппаратурой максимально обезопасит от несчастного случая, благодаря ему домашние линии электропередачи не будут повреждены.

Все вышеперечисленные методы являются рабочими для поиска скрытой проводки в стене, и с их помощью можно установить точное местоположение проводки в стене. Главное соблюдать технику безопасности, так как из-за неосторожного обращения с электричеством, и электроприборами многие люди получают серьезные травмы, иногда с летальным исходом.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Лучший Wire Tracer (обзор и руководство по покупке) в 2023 году

Мы можем получать доход от продуктов, доступных на этой странице, и участвовать в партнерских программах. Узнать больше ›

BYSuzana Mijatovic/ ПОСЛЕДНЕЕ ОБНОВЛЕНИЕ 25 июня 2021 г.

Время от времени провода, используемые в строительстве дома или в других электроустановках, могут выйти из строя. Отслеживание проводов за стенами или под землей может стать настоящей проблемой. Без надлежащего средства обнаружения проводов вы не сможете найти их и заменить. Чтобы помочь вам найти идеальное устройство для поиска проводов, мы выбрали лучшие варианты на рынке.

Лучший комбинезон

Детектор проводов Kolsol

Проверить последнюю цену

Сводка

Это устройство отслеживает все виды скрытых проводов, включая провода забора домашних животных, электрические провода и металлические трубы. Если вам нужна надежность и скорость в решении проблем с электрикой и другими проводками, Kolsol может быть именно тем, что вам нужно.

• Предлагает впечатляющий диапазон до трех футов в глубину и 1000 футов в длину
• Компактный, легкий и маневренный
• Надежный и быстрый поиск проводов, проложенных под землей и за стенами
• Может также найти определенный автоматический выключатель многожильные провода

Лучшее соотношение цены и качества

Meterk Wire Tracker

Проверить последнюю цену

Сводка

Meterk Wire Tracker — это мощное и надежное устройство, которое отслеживает широкий спектр проводов, расположенных как за стенами, так и под землей. Он также проверяет состояние сети и телефонных линий. Благодаря удобному дизайну, им может пользоваться каждый.

• Устройство для отслеживания проводов достаточно мощное, чтобы найти провода за считанные секунды
• Интуитивно понятный дизайн упрощает использование и маневрирование
• Устройство издает громкий звуковой сигнал и имеет световой индикатор
• Поставляется с парой берушей и сумкой для хранения

• Не предназначен для профессионального использования
• Кнопка на зонде слишком ослаблена
• Tracer может случайно включиться в ящике для инструментов
• Беруши хрупкие и легко повреждаются

Почетное упоминание

Комплект для устранения неполадок электрооборудования Extech

Проверить последнюю цену

Краткая информация

Это удобный комплект для устранения неполадок в электрооборудовании, который включает в себя средство обнаружения автоматических выключателей, искатель проводов, детектор напряжения переменного тока и многое другое. Он очень эффективен и идеально подходит для обнаружения неисправностей в доме.

• Трекер быстро находит провода и автоматические выключатели
• Поставляется со светодиодной подсветкой, звуковой сигнализацией и кнопкой регулировки чувствительности
• Простота в использовании, переноске и хранении

• Колесо чувствительности не имеет маркировки шага и может быть затруднено при регулировке
• Внешний корпус не самого лучшего качества и требует бережного обращения 92
• Эффективный. Детекторы проводов специально разработаны для поиска проводов в труднодоступных местах. В наши дни провода проходят под землей или сквозь стены, что затрудняет их отслеживание. С помощью подходящего трекера вы сможете легко найти провода, будь то дома или в коммерческом помещении.
• Экономия времени. Трассировщик проводов также сэкономит вам много времени, которое вы потратили бы на попытки выяснить, куда идут провода. Он может найти провода как под землей, так и в стенах за несколько минут, что позволяет достаточно быстро выполнить любой ремонт.
• Легко для бюджета. Электроискатели — разумное вложение, поскольку они служат в течение длительного времени. Они позволяют отслеживать провода, сетевые кабели и разомкнутые цепи в течение многих лет, экономя много денег на электриках и других сопутствующих расходах. Трассировщики проволоки не дорогие, поэтому вам не придется тратить целое состояние, чтобы получить их в первую очередь.

Типы трассировщиков проводов

Active Tracing

Существует два метода проверки проводов и кабелей с помощью трассировщиков проводов. Первый относится к активному поиску, который удобен для тех, кому нужно найти конкретные линии, трубы и т. д. Детектор проводов заряжает определенную линию электричеством и использует приемник для приема генерируемого сигнала. Он делает это, используя прямое соединение или посылая сигнал. Некоторым устройствам требуется прямое крепление к линии, в то время как другие должны быть хорошо расположены на земле над конкретной линией.

Пассивная трассировка

Второй метод называется пассивной локацией проводов. Он используется, когда целевая линия уже заряжена электричеством. Трассировщик улавливает сигнал без помощи приемника. Однако этот метод не поможет вам найти конкретный провод в парах или группах проводов. Он обнаружит мощность в определенной области и поможет вам обезопасить место перед бурением или другими действиями.

Лучшие бренды

Extech

Extech была основана в 1971 году и расположена в Бостоне, штат Массачусетс. Компания производит все виды инструментов для предотвращения, выявления и решения механических, электрических и других проблем. Его основная цель – обеспечить как профессионалов, так и домашних мастеров надежным и качественным снаряжением. Extech охватывает целый ряд инструментов, от электроники до лабораторных инструментов, а комплект для устранения неполадок электрооборудования Extech является одним из самых популярных продуктов.

Amprobe

Amprobe — одна из самых популярных компаний, когда речь идет об инструментах для электриков и специалистов по системам вентиляции и кондиционирования. Она была основана в 1948 году и расположена в Лонг-Айленде, штат Нью-Йорк. Вот уже более 70 лет Amprobe пользуется доверием как профессионалов, так и разнорабочих. Она стоит за первыми токоизмерительными клещами и первыми искателями проводов и всегда предлагает на рынке новые и инновационные инструменты. Примером этого является усовершенствованный детектор проводов Amprobe AT-6020 с 8 режимами чувствительности.

Цены на трассировщики проводов

• $30-$40: В этом ценовом диапазоне есть множество надежных и качественных копировальных аппаратов. Хотя они могут быть специально разработаны для некоторых ситуаций, таких как трассировка под землей или стенами, они очень эффективны и точны.
• $50 и выше: Более дорогие копировальные устройства поставляются с более прочными корпусами и множеством дополнительных функций. Они рассчитаны на длительный срок службы и обеспечивают большую точность при использовании в профессиональных и сложных задачах. За дополнительные деньги вы также можете приобрести наборы для устранения неполадок в электрооборудовании с множеством аксессуаров и универсальных устройств, которые могут отслеживать провода, кабели, цепи и многое другое.

Основные характеристики

Тип

В первую очередь подумайте, какой тип кабеля вам нужен. Некоторые из них специально разработаны для определенных условий и сред и могут не работать для всех целей. Наряду с двумя основными типами трассировщиков проводов (активное или пассивное трассирование) существует также несколько других моделей. Существует подземный искатель проводов, который может помочь вам найти провода, спрятанные глубоко под землей, или автоматические выключатели для определения проблем с питанием. Определите, какой тип лучше всего подходит для ваших конкретных задач, и выберите соответствующую модель.

Приспособление

Наряду с выбором между активной или пассивной трассировкой проводов, вы также можете выбрать определенный тип присоединения. Некоторые проводные трекеры должны быть подключены к сети напрямую, и только тогда они смогут отправлять сигнал и обнаруживать определенные линии, проблемы с питанием и многое другое. Другие, однако, используют зажимы или зажимы типа «крокодил» для передачи сигнала, когда нет прямого доступа к линии.

Регулируемые функции

Независимо от того, профессионал вы или любитель, вам понадобится регулируемый приемник. Это позволит вам улавливать сигнал другого диапазона, а следовательно, быстрее и точнее обнаруживать и локализовать провода. Лучшие средства обнаружения проводов имеют регулируемые режимы чувствительности, и пользователи могут настраивать их в соответствии с ситуацией и окружающей средой.

Другие соображения

• Диапазон. Не все искатели линий имеют одинаковый диапазон. Хотя большинство из них обнаруживают сигнал на глубине около трех футов и на расстоянии 100 футов, это может сильно различаться в зависимости от модели. Эти стандартные трассировщики провода отлично подходят для домашних целей, но вам может понадобиться более широкий диапазон для профессиональных целей.
• Строительство. Также важно искать устройство с прочным корпусом для большей прочности. Домашние инспекторы могут использовать менее прочный искатель проволоки, но профессионалы могут захотеть получить более прочную модель. Скорее всего, они будут часто использовать устройство и хранить его вместе с другими инструментами, что может привести к повреждению и сокращению срока службы искателя проводов.
• Дополнительные принадлежности. Подумайте, какие дополнительные функции и аксессуары могут вам понадобиться в будущем. В какой-то момент вам может понадобиться дополнительный диапазон, а также сигнальные зажимы и другие аксессуары. Если у вас есть средства, вы можете инвестировать в универсальный трассировщик, который будет работать со всеми типами кабелей и прослужит много лет.

Лучшие трассировщики проводов Обзоры и рекомендации 2021

Лучший в целом

Локатор проводов Kolsol

Проверить последнюю цену

Если вы ищете надежное устройство, которое поможет вам обнаруживать, предотвращать и устранять проблемы с электричеством, трекер проводов Kolsol — отличный выбор. Это эффективное устройство, которое отслеживает все виды скрытых проводов, от заборов для домашних животных до металлических труб.

Трассировщик проволоки Kolsol имеет впечатляющий диапазон до трех футов в глубину и 1000 футов в длину. Этого должно быть достаточно, чтобы вы могли решить все проблемы с электричеством, от коммерческих до самодельных. Трассировщик также точно отслеживает цепи и провода, проложенные под землей и за стенами. Кроме того, он компактен, легок и удобен в транспортировке.

Основным недостатком этого искателя проволоки является хрупкая внешняя оболочка. Он сделан из пластика, выглядит немного хлипким и может легко сломаться. Таким образом, устройство не является идеальным вариантом для повседневного использования, поскольку оно может быть сильно повреждено. Кроме того, трассировщик работает только с одножильными проводами, что означает, что он не может находить и различать отдельные провода в группе.

Лучшее соотношение цены и качества

Устройство для отслеживания проводов Meterk

Проверить последнюю цену

Этот инструмент для обнаружения проводов и кабелей идеально подходит для тех, кто ищет универсальное, но недорогое устройство для отслеживания линий за стенами или под землей. Это также удобно для проверки состояния сети и телефонных линий. Благодаря удобному дизайну он подходит для всех — даже начинающие пользователи смогут его освоить.

Тестер проводов и кабелей удобен в обращении, к нему прилагается подробное руководство, содержащее всю необходимую информацию. Что делает его еще более привлекательным, так это дальность сигнала до 3000 метров. Трассировщик довольно мощный и может обнаруживать провода в различных средах. Он даже имеет громкий звуковой сигнал и многоцветный световой индикатор для облегчения координации. Дополнительно в комплект входят пара берушей и сумка для хранения.

Важно отметить, что это устройство не является идеальным вариантом для коммерческого использования, хотя и дает точные результаты. К сожалению, трассировщик может сломаться или выйти из строя, если он используется ежедневно или с ним неаккуратно обращаются. Кроме того, кнопка на зонде хлипкая и может случайно включить трассировщик. Входящие в комплект беруши тоже не самого лучшего качества.

Поощрение

Комплект для устранения неполадок электрооборудования Extech

Проверить последнюю цену

Компания Extech предлагает высококачественный комплект для обнаружения неисправностей электрооборудования. Наряду с обнаружением проводов, этот комплект также может помочь вам найти цепи, дефекты монтажа и другие неисправности в доме. Он также очень удобен для профессионалов, потому что он очень мощный и высокоэффективный.

Тестер проводов и цепей имеет уникальную защелкивающуюся конструкцию. Передатчик и приемник соединяются вместе для облегчения транспортировки и хранения. Трассировщик имеет эргономичный дизайн и довольно прост. Он поставляется со светодиодной подсветкой и звуковым сигналом, поэтому результаты легко читаются. Также имеется кнопка регулировки чувствительности, которая позволяет настроить сигнал и обнаружить провода в любой ситуации.

Кнопка, однако, не имеет маркировки приращения, так что ее установка может быть довольно сложной задачей. Он также чувствует себя немного свободно. Еще одна вещь, требующая аккуратного обращения, — это внешняя оболочка в целом. Он довольно хрупкий и может сломаться при падении или любом другом повреждении.

Лучший инструмент среднего класса

Кабельный трассировщик Klein Tools

Узнать последнюю цену

Кабельный трассировщик Klein Tools — это высококачественный инструмент для поиска и проверки проводов. Он имеет прочный пластиковый корпус и включает в себя прочные зажимы ABN (угловые гвозди), которые надежно захватывают провода, не защемляя и не повреждая их. Он прост в использовании и помогает сэкономить время в долгосрочной перспективе.

На сегодняшний день одной из его лучших функций являются звуковые оповещения. Устройство поставляется с пятью различными частотами тонов, которые предупреждают вас о различных типах проводов. Он также может обнаруживать провода на расстоянии до 1000 футов. Это точное устройство, компактное, легкое, его легко носить с собой в кармане или в коробке.

Хотя этот инструмент может быть и не слишком дорогим, он находится в среднем ценовом диапазоне. Могут быть проблемы с тем, что динамик недостаточно громкий, чтобы его можно было услышать без наушников, но он имеет разъем для наушников для дополнительной универсальности. Кроме того, кнопки можно довольно легко включить, если оставить его в сумке или кармане.

Best Premium

Тональный генератор Fluke Networks

Проверить последнюю цену

Тональный генератор Fluke Networks разработан ведущим производителем. Это высококачественный копировальный аппарат, ультратонкий и компактный, но мощный. Он предназначен для проверки проводов в неактивных сетях и настроен на пять тонов для нескольких способов идентификации проводов и кабелей в доме или мастерской.

Также включает полностью сменный наконечник. Он имеет отличный захват и эргономичную ручку, поэтому его легче держать. Кроме того, возможно, его лучшим аспектом является громкий и чистый динамик. Но если это не сработает, вы всегда можете воспользоваться встроенным 3,5-мм разъемом для наушников. Это экономит ваше время, позволяя отслеживать провода за считанные минуты.

Это дорогое устройство для обнаружения проводов, но оно не абсурдно дорогое. Были жалобы на то, что порт RJ11 нельзя адаптировать к разъему RJ45. Кроме того, батарейки могут не входить в комплект инструмента. Кнопки также могут включиться, если вы оставите его в сумке для инструментов и будете перемещать. Он маленький и его легче раздавить внутри сумки.

Самый простой

PTE Wire Tracer and Circuit Tester

Проверить последнюю цену

PTE Wire Tracer and Circuit Tester отличается простым, но элегантным дизайном. Это еще один отличный бюджетный выбор для точного и простого в настройке и использовании комплекта для отслеживания проводов. Он способен обнаруживать провода через потолки, полы и стены с помощью сильного тонального сигнала. Он работает быстро и работает на глубине до 10 футов.

Продолжая говорить о простоте инструмента, он имеет шкалу переменной чувствительности, которая позволяет переключаться между различными проводами, пока не будет найден правильный. Он достаточно точен и удобен, чтобы поместиться в вашем кармане, ящике или ящике для инструментов.

Конечно, этот инструмент не получит наград за внешний вид, но он функционален. Это дешевый искатель проводов, предназначенный для повседневного домовладельца, а не для механика или электрика. Это лучше для небольших проектов и может быть не лучшим для больших зданий. Звук через динамик также может быть не самым громким.

Лучшая средняя цена

Sperry Instruments Wire Tracker Wire Tracer

Проверить последнюю цену

Wire Tracker Sperry Instruments Wire Tracer — это инструмент, разработанный, чтобы помочь любому человеку с его аудиовизуальными проблемами. Отслеживание кабелей может быть утомительным, и этот небольшой инструмент помогает отслеживать RJ45, RJ11 и коаксиальные кабели за стенами и полами. Нетрудно отрегулировать уровни чувствительности, и он прост в использовании.

Что касается цены, то искатель проволоки находится в нижней части спектра. Он даже плотно и надежно помещается внутри слота, предусмотренного в самом устройстве. Слышимые тоны громкие, пластиковый корпус прочный, и он способен обнаруживать кабели на глубине нескольких футов. Кроме того, несмотря на то, что это не трассировщик премиум-класса, он может быстро и удобно различать несколько типов.

Аккумуляторы не входят в комплект поставки, так что вам придется потратить несколько дополнительных долларов на аккумуляторы. Возможно, он не сможет найти кабели, которые находятся очень далеко — точно не 1000 футов, — но он отлично подходит для тех, кто находится сразу за гипсокартоном или изоляцией.

Наконечники

• Цена проводных трекеров может сильно различаться в зависимости от их назначения. Вы можете найти отличный дешевый трекер для домашних целей и случайного обнаружения проводов. Однако, если вам нужен инструмент профессионального уровня, вам понадобится лучший трекер, который можно купить за деньги.
• Перед использованием определителя проводов проверьте напряжение питания. Не все устройства рассчитаны на одинаковую мощность. Если напряжение источника выше, чем может выдержать индикатор, результаты не будут точными. Это также может вызвать короткое замыкание.
• Выполните необходимые тесты, чтобы проверить, хорошо ли работает искатель проводов. Перед началом трассировки важно знать, что датчик и трансмиттер находятся на пиковой мощности. Как только вы установите чувствительность зонда на максимальный уровень, переместите его к передатчику. Это позволит вам проверить подключение и предупредить вас о возможных проблемах.

Часто задаваемые вопросы

В: Что такое искатель проволоки?

Это устройство, которое отслеживает провода и кабели, расположенные глубоко внутри стен, под землей или в воде. Он также идентифицирует определенные провода в наборе или группы других проводов в том же соединении. Детектор проводов идеально подходит для обнаружения проблем с проводкой и неисправностей в домах. Это также полезно в профессиональных электрических задачах.

В: Как работают устройства обнаружения проводов?

У каждого детектора проволоки есть передатчик, приемник и зонд. Сам зонд имеет три датчика. Они предназначены для обнаружения провода и определения направления тока. Зонд указывает на определенную область, и датчик улавливает сигнал. Передатчик производит уникальный сигнал, который обнаруживается приемником. Наконец, приемник предоставляет числовое значение, которое будет зависеть от силы сигнала.

В: Какие типы детекторов проволоки наиболее распространены?

Основное различие между детекторами проводов заключается в способности каждого обнаруживать провода под напряжением или без него. Некоторые из них могут обнаруживать оба типа проводов, но большинство моделей предназначены только для одного из них. Существует также тип трассировщика цепей, который обнаруживает цепь и ее напряжение.

Заключительные мысли

Локатор Kolsol Wire Locator — наш лучший выбор, когда речь идет об трассировщиках проводов. Это надежно, быстро и просто в использовании. При правильном хранении устройство можно использовать в домашних условиях и в некоторых профессиональных целях.

Тем, у кого ограниченный бюджет, мы рекомендуем Meterk Wire Tracker. Это недорогой искатель проводов, который может справиться с большинством электромонтажных работ в доме.

Зачем доверять нам

Наши обзоры основаны на сочетании практических испытаний, мнений экспертов, оценок реальных покупателей и нашего собственного опыта. Мы всегда стремимся предлагать подлинные и точные руководства, которые помогут вам найти лучший выбор.

Узнать больше

Как обнаружить и отследить электрические провода, проложенные под землей или в стене

Знание расположения ваших проводов в стене или под землей также может помочь вам в чрезвычайных ситуациях и в повседневной жизни. Например, предположим, что вы хотите сделать ремонт в своем доме, или запланировали некоторые улучшения или ремонт, или вы хотите сделать свой дом более безопасным с помощью лучшей электрозащиты; вам нужно будет проследить провода, потому что, если вы случайно отрежете или повредите их, это может привести к серьезным несчастным случаям.

И вы должны быть ненавязчивы в своем стремлении найти их. Потому что, если вы начнете беспорядочно сверлить отверстия в своей стене, у вас останется сводящая с ума путаница и неприглядная стена. Для подземных проводов эта трассировка должна быть еще более точной. Иначе будешь копать вечность.

Но всегда помните, что безопасность имеет первостепенное значение. Все, что связано с большим количеством электричества, может быть опасным и смертельным. Кроме того, неисправная проводка может нанести ущерб жизни и имуществу. Вот почему при серьезных проблемах всегда обращайтесь к электрикам.

Также перед началом любого проекта ознакомьтесь с местными законами. Всегда отключайте питание, когда вы работаете с проводкой или освещением. Наденьте перчатки и очки, если вам нужно резать или сверлить стены. Никогда не пытайтесь дотронуться до стены или дотянуться до нее, если вы не уверены, что провода находятся под напряжением. Используйте непроводящие инструменты.

Итак, вам нужно знать, как это сделать правильно, и какие инструменты вам понадобятся для отслеживания проводов в этих сценариях. Вот несколько советов:

Для проводов внутри стен:

Вам понадобятся инструменты для обнаружения проводов внутри стен. Один из них — «искатель жеребцов». Они имеют множество вариаций для разных нужд с переменной мощностью. Магнитный просто находит гвозди внутри стенных шпилек за счет магнитного притяжения. Электронный вариант генерирует небольшое электрическое поле, которое будет меняться, если оно коснется более плотных участков, таких как область вокруг шипов, и сообщит вам об этом изменении светом или звуком. Некоторые искатели могут даже проследить течение тока под стенами. Они обеспечат приблизительное местоположение, но не точное количество проводов.

Еще один полезный инструмент — «детектор напряжения». Он необходим для отслеживания проводов и обеспечения безопасности, так как вы можете быть уверены, что цепи в порядке и они отключены, прежде чем идти и модифицировать их. Они могут найти провода и, следовательно, проверить, находятся ли они под напряжением или нет. Есть довольно дешевая версия этого, которую вы можете легко найти в магазинах электротоваров, известная как тестер неоновых цепей (поскольку в них используются неоновые лампочки).

Вы также можете выбрать детекторы напряжения со звуковой сигнализацией, называемой вольт-тиками или зондами. Они издают звук всякий раз, когда обнаруживают провода под напряжением. Или вы также можете использовать металлоискатель, если проводов или других объектов не слишком много, кроме электрических, таких как гвозди и т. д.

Можно рассмотреть универсальные искатели проводов, которые предложат подробную инструкцию, как это сделать. Кроме того, некоторые модели искателей шпилек имеют специальные датчики проводов для отслеживания конкретных проводов под стенами. Выбирайте инструменты в соответствии с вашими потребностями и целями.

Для подземных проводов:

Большинство отказов или аварий, связанных с выходом из строя подземных проводов, уходят корнями в невозможность найти их все. Если подрядчики не смогут отследить подземные кабели до каких-либо раскопок, не использовать CAT или «инструменты для обхода кабелей» или не принять необходимые меры предосторожности, это может быть довольно легко испорчено.

Итак, если вы планируете строить или реконструировать что-либо, требующее прокладки подземных кабелей, постарайтесь найти все провода с помощью планов кабелей и другой информации о земле под землей. И если вы хотите облегчить будущие модификации, рассмотрите возможность установки устройств обнаружения кабеля. А если вам нужна помощь, вам понадобится подземный проводной трекер.

Вы можете использовать фоновые устройства, которые являются приемниками, обнаруживающими любое магнитное поле, создаваемое проводами под напряжением. Это полезно, когда в этих проводах есть постоянный ток.

Существуют радиочастотные детекторы, которые также могут улавливать низкочастотные сигналы от кабелей и металлических труб. Однако результаты могут сбивать с толку, если металлических предметов слишком много.

Далее идут приемопередатчики. Эти кабельные локаторы лучше всего подходят для сложных ситуаций, но им также нужны опытные операторы. Наконец, и в этом случае можно использовать металлоискатели. Они легко обнаружат металлические крышки и распределительные коробки, хотя могут ошибаться при обнаружении кабелей, проходящих глубоко под землей.

Читайте также: Важные советы по безопасности при работе с ножничными подъемниками

Заключение

Если вы точно знаете, где и как проложены провода за вашими стенами или под землей, вы сможете принять более взвешенное решение относительно любых инвестиций в электричество.
