Схемы подключения трех ламп и более

Здравствуйте, уважаемые читатели сайта sesaga.ru. Идею этой статьи подсказал Денис Ж, за что ему большое спасибо.

Люди, не сильно разбирающиеся в электричестве, сталкиваются с проблемой самостоятельного подключения обычных ламп накаливания количеством трех и более штук, а бывают ситуации, когда необходимо к существующей проводке добавить свою.

Например, Вы купили кухонный гарнитур или шкаф купе, и естественно все это с подсветкой. Ремонт в квартире сделан, а провода для подключения лампочек небыли предусмотрены, отсюда возникает вопрос, как все-таки сделать подсветку не нарушив целостности стен и обоев. Выход можно найти всегда.

Я покажу возможные варианты, а все остальное, будет зависеть от Вашей фантазии и умении применить на практике данные советы. Дополнительно можете прочитать статью о том, как правильно подключить люстру.

И так, поехали.
Предположим, что у Вас на кухне или в прихожей есть розетка, от которой можно взять питающее напряжение 220В. Сделать это можно двумя способами.

Первый самый простой, это когда вся схема подключается к розетке через обычную вилку. Здесь все просто, вилку вставили и про нее забыли, а включаете и выключаете свет обычным выключателем.
Второй способ отличается лишь тем, что Вам надо вскрыть розетку, и провода посадить непосредственно на ее клеммы.

Все работы производите только при отключенном напряжении питания 220В.

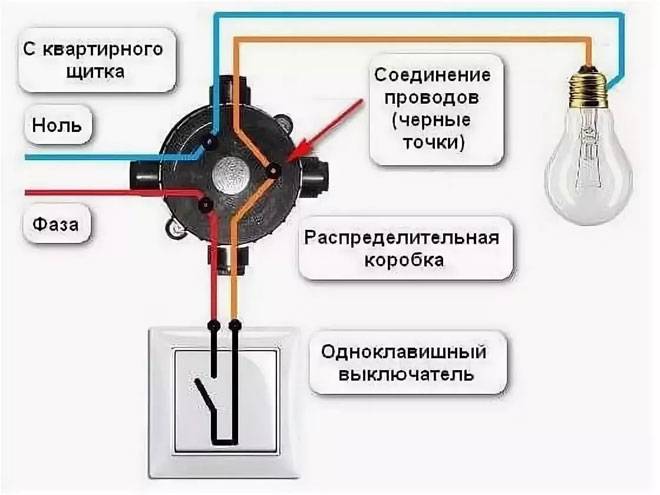

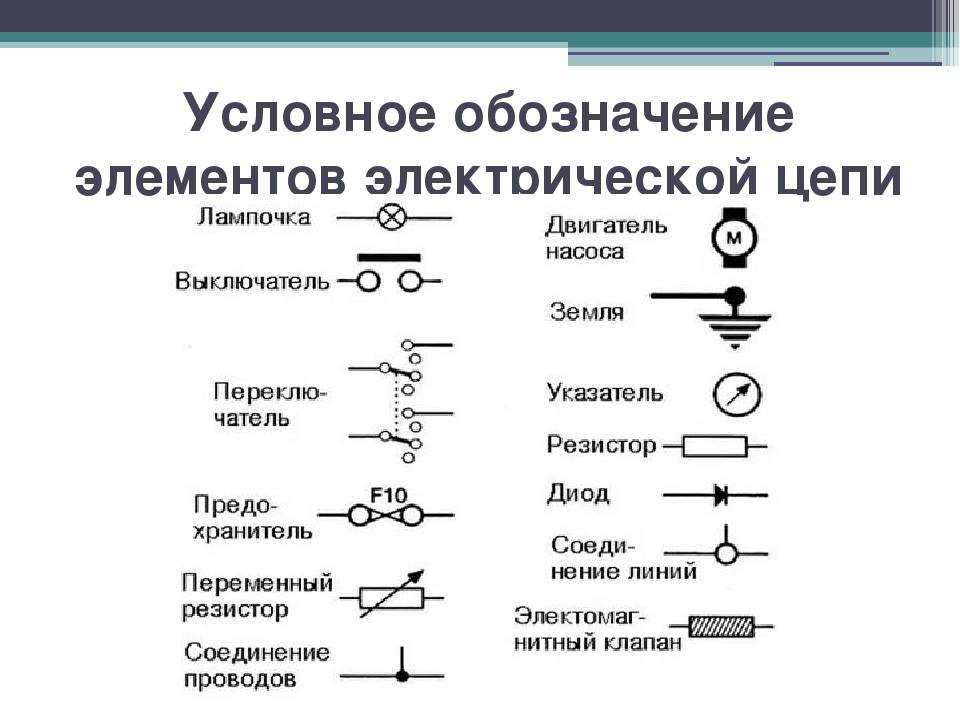

На рисунке ниже показана монтажная схема параллельного соединения трех ламп накаливания с одинарным выключателем, также подключаются светодиодные и энергосберегающие лампы, рассчитанные на напряжение питания 220В. Для более удобного восприятия, все элементы схемы я постарался изобразить так, как бы это выглядело в реальности.

Здесь от розетки к выключателю уходит двужильный провод, где фаза (L) подключается на нижний контакт выключателя и постоянно находится на нем, а нулевая жила (N) минуя выключатель, соединяется в точке (1) с проводом, уходящим на лампы.
При включении клавиши выключателя фаза (L) с верхнего контакта, уже как (L1), уходит на лампочки, и они зажигаются.

Недостаток такого способа ведения проводки заключается в том, что она получается наружной. Здесь Вам придется думать, как ее спрятать или замаскировать, соответственно и выключатель придется использовать накладной, можно и обычный установить, но тогда потребуется долбить под него дыру.

На следующем рисунке показана эта же схема, но здесь все лампы соединяются уже в одной точке. Это тоже самое параллельное соединение, просто иногда бывает удобно собрать схему именно таким способом, как раз так соединяют лампы в люстрах.

Теперь рассмотрим схему, где используется двухклавишный выключатель.
Здесь до выключателя идет обычный двужильный провод, а вот уже после него выходит тройной. Тут видно, что в середине расположена нулевая жила (N), являющаяся общей для всех ламп, а по краям идут фазные (L1 и L2).

Схема работает следующим образом: при нажатии, например, левой клавиши выключателя, фаза (L) приходя на нижний контакт выключателя, уже с его верхнего контакта как (L1) уходит на лампы HL1 и HL4 — они зажигается. Почему именно HL1 и HL4, потому что только они подключены к фазе (L1). Думаю понятно.

Теперь, если включить правую клавишу, фаза (L), уже как (L2), с другого верхнего контакта, приходит на лампы HL2 и HL3, и теперь они зажигаются. Как видите все просто.

Сейчас в моду вошли точечные светильники, в которых используются лампы, как с обычным 220В, так и с пониженным 12В напряжением питания. Как правило, к ним идет специальный преобразователь, который питает эти лампы. Помимо того, что он выдает стабилизированное напряжение для ламп, в нем еще предусмотрена задержка подачи питания на 1 – 2 секунды. Т.е. при включении, напряжение не сразу, а постепенно, с нарастающей подается на лампы, тем самым защищая спираль от быстрого износа, а значит, и лампочки будут служить дольше.

Давайте рассмотрим такую схему.
Конструкцию преобразователя, а также его входную и выходную части я показал условно, так как они будут отличаться в зависимости от производителя, но принцип работы таких преобразователей остается тот же.
Питание 220В на него подается через выключатель, а уже с выхода берется стабилизированное напряжение 220В или 12В.

Если Вы хотите установить двойной выключатель, то в схему нужно будет добавить еще один преобразователь, который надо запитать от второй клавиши, ноль (N) у них остается общим.

Можно вообще обойтись только одним преобразователем, но тут есть существенный недостаток, из-за которого этот вариант, возможно, не всем будет приемлемым. Здесь двойной выключатель подсоединяется к выходному напряжению преобразователя, а сам преобразователь остается постоянно включенным, что не очень хорошо.

Не забывайте, что каждый преобразователь рассчитан на определенную мощность, поэтому не сильно увлекайтесь с количеством ламп.

Теперь у Вас не должно возникнуть проблем при подключении трех и более ламп.
Вышла моя новая статья о подключении датчика движения для включения освещения. Рекомендую.
Удачи!

Как работает проводка двухпозиционного переключателя?

В этом уроке мы познакомимся с простой, но интересной концепцией, называемой двухпозиционным переключателем. Его также называют лестничным выключателем, так как вы можете управлять одной нагрузкой, например лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает проводка типичного двухпозиционного переключателя. Это не руководство пользователя по установке или подключению 2-позиционного переключателя. Если вы планируете реализовать подобную установку у себя дома, обязательно проконсультируйтесь со специалистом, так как процесс включает в себя работу с источником питания 230 В переменного тока (или 110 В переменного тока, в зависимости от того, где вы живете).

Outline

Введение

Мы постоянно пользуемся выключателями дома, в офисе, в машине, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, мгновенный переключатель, кулисный переключатель, цифровой переключатель и т. д. Все выключатели выполняют простую задачу либо прерывания потока электрического тока, либо направления потока тока. По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. д., представляют собой два терминальных устройства. Но есть специальный переключатель под названием «Двусторонний переключатель», который является важным компонентом в реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки 2-позиционного выключателя, мы узнаем о двухстороннем выключателе света, который является основным элементом 2-позиционного переключателя, независимо от типа используемой проводки. Это стандартный однополюсный двухпозиционный переключатель с тремя клеммами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении клеммы COM и L1 соединены, а во второй позиции соединены клеммы COM и L2.

Этот тип соединения обычно называют схемой «разорвать перед соединением», так как первое соединение должно быть разорвано, прежде чем будет выполнено второе соединение. Это отличается от обычного двухконтактного переключателя, который представляет собой просто устройство включения или выключения.

На следующем изображении показан вид спереди и сзади типичного бытового двустороннего переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вступительном абзаце, двухпозиционный переключатель очень удобен для лестничного освещения, так как вы можете включить свет непосредственно перед тем, как начнете подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет. путем переключения переключателя, расположенного в верхней части лестницы.

Есть несколько способов, с помощью которых вы можете установить двустороннее соединение коммутатора. Один из них — более старый метод, который в настоящее время редко используется, а другой — более современная и безопасная версия, которая применяется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Подключение стандартного 2-позиционного выключателя

В первом способе подключения используется пара 2-позиционных выключателей света с трехпроводным управлением (3-проводное управление). Ниже приведена простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что обе клеммы COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих выключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника переменного тока.

Из схемы вы можете легко представить, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей переключен, свет включается. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в приведенном выше состоянии клеммы COM обоих коммутаторов подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, т. Е. COM переключателя 1 теперь подключен к его терминалу L2, тогда есть путь для замыкания цепи, и свет включится.

Чтобы выключить свет, мы можем переключить либо Переключатель 1, либо Переключатель 2, так как любое действие переключения нарушит подачу тока к свету. Итак, учитывая все возможности, лампочка горит в двух случаях:

• COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
• COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если сравнить эту установку с цифровой электроникой, то она аналогична Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующим L1 и Клеммы L2.

В следующей таблице показана таблица истинности для стандартной проводки, т. е. 3-проводного управления двухпозиционным переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Этот метод рекомендуется, так как и линейный, и нулевой провода идут от одной и той же цепи освещения (или выключателя), хотя при этом используется больше проводов.

Альтернативный метод проводки двухпозиционного переключателя

Следующая конструкция проводки представляет собой старую систему, которую вы можете найти в некоторых старых домах и промышленных предприятиях. Его также называют двухпроводной проводкой управления (2 Wire Control).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, необходимо использовать предыдущую проводку.

Я включил альтернативный метод подключения только в качестве справки, а также объясню его недостатки.

Что касается фактической проводки, то на следующей схеме показана реализация двухпроводного переключателя с двухсторонним управлением.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Что касается клемм COM, то клемма COM первого переключателя подключена к фазе (или к линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампочки подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда любой из переключателей переключается, свет включается. С точки зрения цифровой электроники эта конфигурация аналогична Ex-NOR Gate.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. е. 2-проводного управления двусторонним переключателем

Несмотря на то, что этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут быть подключены к разным цепям освещения (или выключателям).

Еще один серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если активный и нейтральный провода расположены в непосредственной близости, они компенсируют электромагнитное излучение друг друга.

Но в этой проводке есть вероятность того, что нейтральный и активный провода проложены отдельно в разных частях дома, образуя гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двусторонних световых выключателей для демонстрации работы, но я подумал, что сделаю аналогичную установку, используя пару однополюсных двухпозиционных (SPDT) тумблеров и светодиод (по сути, двусторонний переключатель является переключателем SPDT).

Тумблер SPDT можно рассматривать как двусторонний переключатель света, поскольку он имеет три клеммы и работает очень похоже на двусторонний переключатель света.

На следующем изображении показан типичный переключатель SPDT с его клеммами.

Для подключения я выбрал стандартный способ подключения (первый метод, т. е. 3-проводное управление) с литий-ионным аккумулятором 3,7 В в качестве источника питания. Он работал безупречно.

Заключение

Полное руководство для начинающих по двухпозиционному выключателю, работе с двухпозиционным переключателем, различным типам проводки двухпозиционного переключателя или лестничной проводки, а также схема проводки.

Как заменить патрон лампы в светильнике

Почему ломаются патроны для лампочек и правильный выбор запасных частей

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 16. 11.22

Ель / Кевин Норрис

В этой статье

• Выбор сменной розетки

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Большинство светильников имеют декоративные детали и электрические детали. Декоративные детали включают в себя глобус, блестящую трубку и другие украшения, которые делают прибор приятным на вид. Электрические части состоят из розеток и их проводки.

Розетки могут перестать работать, потому что они просто изнашиваются и больше не обеспечивают хорошего соединения с лампочкой, они могут перегреваться (обычно вызвано лампой высокой мощности) и могут замыкаться. Если лампочка и другая проводка целы, но свет по-прежнему не включается, вероятно, ваша розетка вышла из строя. К счастью, если патрон вашей лампочки сломался, вы можете вынуть его и заменить, и ваш красивый светильник снова заработает как новый.

Правильный выбор сменной насадки

Патроны для лампочек бывают самых разных типов и стилей и предназначены для конкретных целей и мощности ламп. Процесс замены розетки одинаков для наружного и внутреннего светильника, но важно использовать правильную розетку для светильника. Наружные розетки, как правило, более надежны, чем внутренние розетки, и часто имеют специальные функции, устойчивые к влаге.

Для любого типа светильника выберите розетку, которая выглядит идентично (или почти идентично) оригиналу и имеет такую ​​же максимальную мощность. Вы должны быть в состоянии найти номинальную мощность на старой розетке, обычно на серебряной этикетке.

Если лампочка не вкручивается в патрон, возможно, старый патрон вашего светильника погнут, сломан или просто не подходит по размеру для этого типа лампы. Всегда убедитесь, что вы используете правильную лампочку для светильника, мощность которой не превышает его номинальную мощность. С другой стороны, если лампочка подходит, но патрон не закреплен, это может быть потенциальной опасностью возгорания. Муфту следует подтянуть или заменить, если затяжка не удалась.

В то время как те же основные шаги выполняются для замены патрона на автономной лампе, в этом проекте мы сосредоточимся на замене патрона потолочной лампочки в проводном приспособлении, таком как потолочный вентилятор.

Оборудование/инструменты

• Лестница (по необходимости)
• Бесконтактный тестер напряжения
• Отвертки
• Плоскогубцы

Материалы

• Замена патрона лампы

Ель / Кевин Норрис

Инструкции

1. Отключить питание

   Отключите питание цепи, с которой вы будете работать, отключив соответствующий выключатель в электрощитке вашего дома (коробка выключателя). Если вы не знаете, какой именно выключатель нужно перевернуть, вам следует отключить главный выключатель, чтобы отключить электричество во всем доме.

   Ель / Кевин Норрис

2. Убрать глобус

   Снимите глобус с крепления. Шар может удерживаться внутренними зажимами, винтами на внешнем кольце приспособления или стопорной гайкой в ​​нижней части шара. Держите глобус в одной руке, а другой ослабляйте винт или гайку. Отложите пока глобус.

   Ель / Кевин Норрис

3. Проверка мощности

   Выньте лампочку из патрона, затем используйте бесконтактный тестер напряжения, чтобы проверить питание в патроне. Прикоснитесь щупом бесконтактного индикатора напряжения к металлическому выступу внутри розетки. Переверните выключатель света и снова проверьте розетку. Тестер не должен загораться ни для одного теста.

   Причина тестирования с обоими положениями переключателя заключается в том, что некоторые переключатели (например, трехпозиционные переключатели) могут быть включены или выключены в любом положении.

   Ель / Кевин Норрис

4. Ослабьте крепление и проверьте мощность

   Ослабьте или удалите крепежные винты, крепящие основание светильника к электрической коробке в стене или потолке.

   Аккуратно вытащите прибор из коробки, не касаясь проводов. Снова проверьте питание, прикоснувшись щупом тестера напряжения к каждому из проводов приспособления и ко всем проводам в коробке. Тестер не должен загораться; если это так, вернитесь к сервисной панели и выключите правильный выключатель, затем повторно проверьте провода, чтобы убедиться, что питание отключено.

   Ель / Кевин Норрис

5. Отсоедините проводку

   Поверните разъем провода (гайку провода) против часовой стрелки и снимите его с каждого набора проводов, затем разделите провода. Отсоедините заземляющий провод от коробки или крепежного ремня, если применимо.

   Снимите приспособление и поместите его на верстак или стол. Протяните черный и проволочный провода от неисправной розетки через отверстие в приспособлении, чтобы можно было снять розетку.

   Ель / Кевин Норрис

   Совет

   Если провода, удерживающие устройство, соединены с помощью вставных разъемов, а не гаек, провода можно ослабить, взявшись за разъем одной рукой, а другой рукой скручивая и вытягивая провода. Возможно, вы захотите использовать новые разъемы при повторном подключении проводов после замены розетки.

6. Снять розетку

   Загляните внутрь гнезда и найдите винт с крестообразным шлицем (или винты), которыми гнездо крепится к приспособлению. В качестве альтернативы патрон может удерживаться стопорной гайкой на задней части светильника или корпуса лампы, или могут быть винт и гайка.

   Снимите патрон лампочки, выкрутив винт или гайку с помощью отвертки или плоскогубцев, если это применимо. Снимите гнездо с приспособления, но сохраните винт и/или гайку на случай, если они понадобятся для нового гнезда.

   Ель / Кевин Норрис

7. Установить новую розетку

   Установите новую розетку в приспособление в том же положении, что и оригинал, и закрепите ее винтом и/или гайкой. Будьте осторожны, не затягивайте слишком сильно, так как розетки могут быть хрупкими.

   Ель / Кевин Норрис

8. Переустановите приспособление

   Поднимите прибор к стене или потолочной коробке и подключите провода, как и раньше, используя те же разъемы для проводов. Черные провода соединяются вместе под одной проволочной гайкой, а белые — под другой. Также повторно подключите заземляющий провод, если применимо.
