Как разобрать ручку межкомнатной двери с замком

Рынок дверных ручек предлагает потребителю модели для любых помещений и на любой вкус. Установка дверной ручки – задача непростая, многие предпочитают поручить ее специалистам. Но при наличии необходимого инструмента и точном соблюдении инструкции можно справиться с этой работой своими руками.

Крепление основания дверной ручки с помощью шуруповерта

Установка дверных ручек разных модификаций

Ниже приведены пошаговые инструкции, как поставить дверную ручку того или иного типа.

Монтаж стационарных ручек

Для того чтобы установить стационарную ручку, из инструментов потребуется только отвертка и дрель. Накладные ручки просто крепятся на дверь в намеченном месте саморезами. Для установки сквозных моделей необходимо просверлить в дверном полотне отверстие, вставить в него резьбовую шпильку. После этого ручки привинчиваются на нее с двух сторон.

Монтаж ручки-защелки

Перед тем как установить поворотную или нажимную ручку с фалевым язычком, необходимо ознакомиться с устройством ее механизма. Как можно посмотреть на фото, основными деталями являются следующие:

Сам процесс монтажа выглядит так:

1. На выбранной высоте в торце двери отмечаем центр, это будет место для высверливания выемки под защелку.
2. Измеряем расстояние от корня язычка до центра отверстия, в которое будет крепиться квадрат ручки. Отмечаем это расстояние с краю дверного полотна на той же высоте – это будет место для установки рукоятки.

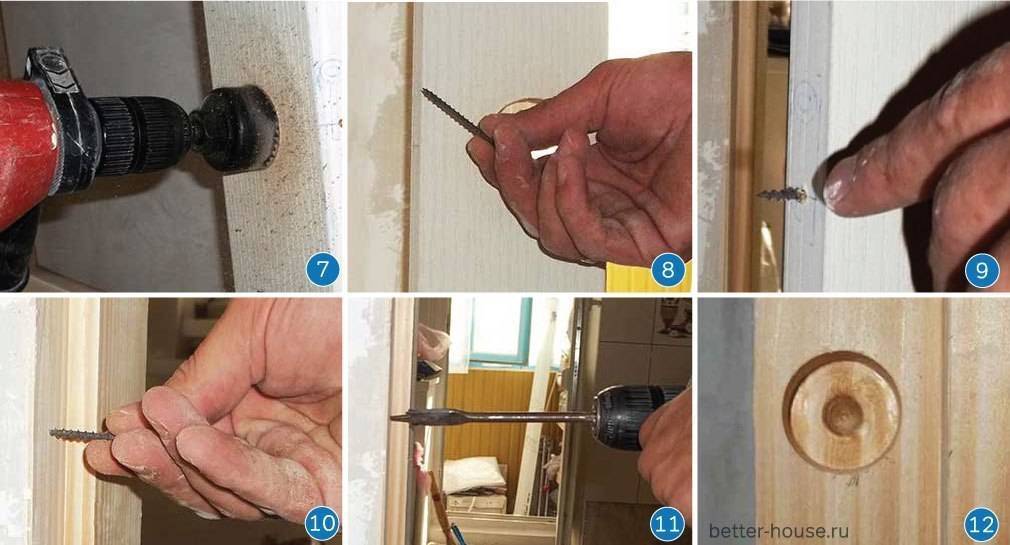

3. Далее с помощью дрели с коронкой с обеих сторон полотна высверливаются отверстия для ручки. Сначала нужно просверлить отверстие с одной стороны на глубину, равную примерно половине дверного полотна. Дрель нужно держать строго под 90º. Далее то же самое делается с другой стороны. Если сверлить отверстие в один прием, дрель может сбиться и получится криво.

   Сверления отверстия пол ручку с помощью сверла с коронкой

1. В торце двери размечаем углубление под пластину защелки с помощью стамески. Глубина должна быть такой, чтобы пластина была заподлицо с поверхностью, обычно это 3 мм. Чтобы не потерять отметку под защелку, ее предварительно следует углубить шилом.
2. Далее ставим перьевое сверло диаметром 23 мм и делаем отверстие под защелку в отмеченной точке на торце. Его глубина должна совпадать с длиной механизма защелки.
3. Защелку ставим на место, лицевую пластину прикручиваем двумя шурупами.
4. Теперь вставляем в отверстие для ручки «квадрат» (профильный штифт) и укрепляем на нем ручки с помощью стягивающих болтов через специальные отверстия в механизме защелки.
5. Последний штрих: установка декоративной накладки и дополнительное крепление ручки двери с помощью стопорного винта, который обычно находится внизу основания.
6. Далее готовим ответное отверстие на коробке. Сначала стамеской делаем выемку под язычок. Удобнее всего разметить место для нее следующим образом: намазать язычок зубной пастой и покрутить ручку. После этого готовим углубление для металлической планки, которая потом прикручивается двумя шурупами.

   Установка ручки-защелки

Для тех моделей, которые имеют в комплекте 3 дополнительных шурупа для крепления основания к дверному полотну, не нужно сверлить большое отверстие коронкой. Достаточно сделать отверстие под «квадрат» перьевым сверлом диаметром примерно 12 мм и отверстия под стягивающие болты. Такая конструкция прослужит дольше.

Способ установки ручки с отдельными отверстиями под «квадрат» и болты

Монтаж ручки с замком

Более сложный вопрос – как поставить на дверь ручку с замком? Для того чтобы работа была аккуратной, дверь лучше снять с петель.

Этапы работ:

1. Обводим контуры замка на торце двери.
2. Дрелью с перьевым сверлом внутри контура высверливаем несколько отверстий вплотную друг к другу, после чего вынимаем остатки стамеской, периодически прикладывая замок. Он должен поместиться там полностью.
3. Делаем углубление для лицевой пластины.
4. Сверлим отверстия для ручек, диаметр нужно выбирать так, чтобы квадрат крутился внутри него свободно. Место для сверления нужно отметить точно.
5. Готовим отверстие для замочной скважины и делаем углубление под основание, которое может представлять собой либо планку, либо два круга.
6. Вставляем замок, ставим квадратный штифт.
7. Прикручиваем и фиксируем основание и ручки. Делаем углубление под ответную планку, утапливаем ее заподлицо с коробкой и крепим.

Установка ручки с замком: схема

Монтаж ручек для раздвижных дверей

Установка ручки на двери раздвижной конструкции потребует из инструментов только дрель с перьевыми и простыми сверлами и фрезер с фрезой-цилиндром. Рассмотрим порядок работ при установке ручки продолговатой формы. Выглядит он так:

1. Разбираем ручку, которая состоит из пластикового вкладыша и декоративной накладки.
2. Определяем высоту и место монтажа ручки и переносим контур пластикового вкладыша на полотно.
3. Дрелью с перьевым сверлом диаметром 25 мм сверлим внутри контура несколько отверстий вплотную друг к другу на глубину 12-13 мм. Остальное убираем стамеской. Эту работу можно также сделать при помощи фрезера.
4. Вставляем в углубление пластиковый вкладыш и крепим двумя шурупами.

   Крепление пластикового вкладыша

1. Ставим на место декоративную накладку, она должна защелкнуться.

   Устанавливаем продолговатые ручки для раздвижной двери

Для круглой ручки процесс установки гораздо проще. Нужно лишь сделать круглое углубление с помощью перьевого сверла нужного диаметра, а дальше все так же, как и в случае с продолговатой. При желании можно дополнительно установить замок на раздвижные двери, а также торцевой захват, если ручка их укомплектована.

Необходимые инструменты

Чтобы поставить рукоять, вооружитесь инструментами, без которых сделать это будет непросто:

• простой карандаш;
• угольник;
• рулетка;
• стамеска;
• шуруповерт;
• дрель;
• сверло;
• коронка.

Коронку и шуруповерт можно заменить другими подручными средствами, но от этого пострадает качество работы и уйдет много времени.

Приступая к установке, ознакомьтесь с инструкцией к изделию. В ней обозначены все размеры, что поможет вам правильно подобрать по радиусу перьевое сверло и коронку.

Чтобы выполнить установку ручки на межкомнатную дверь своими руками понадобится простейший столярный инструмент:

• электродрель;
• насадка коронка диаметром 50 мм;
• перьевое сверло диаметром 20–25 мм;
• карандаш;
• отвёртка;
• молоток;
• стамеска.

Чтобы максимально облегчить процесс установки ручки-защёлки, понадобятся:

1. Ручная дрель или шуруповёрт.
2. Коронка по дереву диаметром 50 мм.
3. Сверло по дереву диаметром 23–24 мм.
4. Стамеска.
5. Молоток.
6. Карандаш.

Коронку и сверло можно купить отдельно, а можно в виде набора, который так и называется «Комплект для врезки ручек-защёлок».

Установка ручки вне зависимости от ее вида и размеров потребует применения некоторых инструментов. Они позволят выполнить всю работу четко и обеспечить долговременную и качественную работу выбранного устройства для межкомнатной двери.

Следующие необходимые инструменты вам потребуются во время работы:

• простой карандаш;
• линейка или рулетка;
• шуруповерт;
• угольник;
• коронка;
• стамеска;
• дрель;
• сверло.

Выбор инструмента, необходимого для того, чтобы врезать замок в межкомнатную дверь, зависит в первую очередь от технологии, с помощью которой будет осуществляться этот процесс.

Их две – одна профессиональная, которая предполагает использование высокоточного современного электроинструмента, а вторая, можно сказать, кустарная, осуществляющаяся посредством молотка и зубила.

Выбирать, какой из них вы будете придерживаться, конечно, вам. Я лишь скажу одно – в последнем случае результат может вас огорчить. В среднем же, если говорить про инструмент для врезки замков, то понадобится следующий набор.

• Ручной фрезер для врезки замков – именно он используется профессионалами для обеспечения высокой точности и качества выборки посадочных углублений для планки замка.
• Благодаря высоким оборотам вращения фрезы, он позволяет вырезать углубления под замок, не травмируя декоративное покрытие двери.
• Молоток. А как же без него? Скорее всего он понадобится для работы в паре со стамеской при кустарном способе врезки.
• Но может пригодиться и при профессиональном подходе к делу.
• Стамески разной ширины. С их помощью придется вырезать посадочное отверстие под планку замка – этот инструмент довольно топорный, а результат работы с ним зависит в большей степени от руки мастера.
• Дрель или шуруповерт – понадобятся для высверливания отверстий под ручки и глубокого посадочного отверстия под сам замок.
• Плоская и крестовая отвертки. Именно ими лучше всего закручивать саморезы, которыми крепится как замок, так и сами ручки – если шуруповерт соскочит с шурупа, то вероятнее всего дверь будет повреждена.
• Набор перьевых сверл по дереву.
• Они устанавливаются на дрель или шуруповерт и используются для высверливания посадочных отверстий. Как это делается, расскажем чуть позже.
• Рулетка. О ее назначении говорить не придется, все и так знают, для чего она служит.Как правильно врезать замок фото

Предлагаем ознакомиться Установка печи на кафель

Вот и все, что понадобится для решения вопроса, как врезать замок в деревянную дверь? Можно еще рассказать и о редко используемых в этом деле инструментах, но, наверное, не стоит, так как без определенного опыта с ними можно натворить много непоправимых дел.

Наглядно процесс установки замка в межкомнатную дверь можно посмотреть в видеоролике ниже.

Инструмент потребуется самый обычный, который есть в каждом доме:

• Шуруповерт или дрель с набором сверл (включая перьевые сверла) и коронкой.
• Стамеска.
• Молоток.
• Шило.
• Угольник и мягкий карандаш. След от мягкого карандаша хорошо виден на шпоне.

К дверной защелке прикладывается схема разметки, но просто сделать отметки для отверстий и без нее. От нижнего края полотна с обеих сторон отмеряется по 1,0 метру. От каждого края двери надо отмереть по 6 см и делается отметка. С помощью угольника проводится строго горизонтальная линия, которая соединит эти две точки.

Некоторые специалисты советуют начинать сверление с торцевой части полотна перьевым сверлом. При такой очередности работы стружка при сверлении коронкой будет вылетать в уже сделанное отверстие, а не забивать зубцы коронки.

Перьевое сверло должно зайти на глубину лопатки, больше не надо. Сверло прижимается к точке на торце полотна и высверливается отверстие. Затем с помощью коронку поочередно с каждой стороны полотна высверливаются отверстия, сквозными их делать не надо. Как только с противоположной стороны появился кончик коронки, дрель надо остановить и приступить к сверлению с другой стороны. Так шпон при выходе коронки не будет поврежден.

После того, как отверстия будут готовы, с помощью стамески и молотка делаем выборку по прорезанной ножом линии под планку защелки. Устанавливаем защелку и закручиваем двумя саморезами. Саморезы лучше брать не «штатные», которые прилагаются к защелке (у них обычной мягкий металл), а качественные.

С помощью ключа, который есть в комплекте, разбираем ручку на две части, чтобы ее можно было установить. Для этого один крепежный винт надо ослабить, другой выкрутить. Центральный стержень вставляется в отверстие и с одной стороны крепежный винт плотно закручивается. Затем на стержень одевается вторая половина ручки-кноб, и закручивается второй винт. С обеих сторон закручиваются саморезы, которые закроют декоративные накладки и саморезы не будут видны.

После установки ручки-кноб остается установить «обратку» на коробке. Дверь прикрывают, но не до конца, и карандашом отмечают верхний и нижний край язычка. С помощью угольника определяется расстояние от края полотна до центра планки защелки, и этот размер переносится на дверную коробку. Затем к коробке прикладывается планка «обратки», ножом прорезается шпон, а стамеской делается вырубка под планку и язычок. Дверь закрывается и проверяется работа защелки.

Затем устанавливается планка на коробке. Продаются специальные «кармашки» для углублений под язычок, их делают пластика или металла. Саморезы, которые фиксируют планку «обратки», можно закрыть самоклеящимися заглушками. После этого установка завершена.

Как установить дверную ручку?

Как установить дверную ручку?

Несмотря на множество мелких деталей, из которых состоит ручка, не стоит пугаться самостоятельной установки ручки на двери. По факту фурнитура для межкомнатных дверей состоит из 2-ух основных элементов: ручки с розеткой (на 2 стороны полотна) и механизм-защелка.

Разновидности

Ручки-защелки бывают стандартными либо с фиксатором для запирания изнутри (актуально для санузла или кабинета). Наличие дополнительного поворотного механизма никак не влияет на процесс врезки и установки. Внутренняя часть (защёлка) врезается одинаково для всех типов фурнитуры

То же самое касается и принципа работы ручки: нажимная или поворотная – в любом случае установка дверной ручки осуществляется одинаково, разница лишь в размерах сверления.

Необходимый инструмент

• Шуруповёрт или дрель
• Рулетка/металлическая линейка
• Коронка по дереву 50 мм
• Сверло по дереву 23–24 мм
• Стамеска
• Молоток
• Карандаш

Также можно приобрести готовый комплект для врезки ручек, где будет коронка и сверло.

Порядок действий

• Для начала необходимо произвести разметку: высота составляет приблизительно 800-1000мм (высота на ваше усмотрение), горизонтальный отступ от края – 60-70 мм, затем отмеряем центр торца (обычно двери толщиной 35, 40, 55 мм) на такой же высоте. Для удобства соедините точки центра торца и отступа 60 мм. Схема разметки должна идти в комплекте с ручкой.

• Высверлите коронкой сквозное отверстие диаметром 50 мм сквозное отверстие. Для аккуратности и защиты полотна от повреждений рекомендуем сверлить с двух сторон.

• Затем в торце стамеской необходимо сделать прямоугольное или закругленное отверстие по форме, размеру и глубине ответной планки (пластина с защелкой). Обычно глубина 3 мм, а вот ширина и высота зависят от модели и типа.
• В подготовленном отверстии на торце отметьте центр. Здесь необходимо сверлом по дереву просверлить отверстие диаметром 23–24 мм под защелку. Не делайте его слишком глубоким, чтобы не задеть филенки или царги. В образованное отверстие установите защелку на пластине с помощью саморезов.

1. Затем переходим к монтажу дверных ручек. Если это круглая поворотная ручка (кноба), необходимо снять декоративную накладку с помощью ключика, чтобы получить доступ к крепежным отверстиям. Если нажимная, необходимо вставить квадрат (сердцевину) в сквозное отверстие в двери и защелке. Далее снимаем круглые декоративные накладки с резьбой. Под снятой «шляпкой» находится резьбовое основание, которое прикручивается шурупами к полотну. Зафиксируйте все крепежные элементы.

2. Вставляем внешнюю половину ручки, затем внутреннюю, надеваем декоративную накладку и корпус ручки.

• Подготовьте отверстие в дверной коробке под защелку и металлическую пластину. Это возможно несколькими способами: прикройте дверь и пометьте место касания защёлки о дверной косяк сверху и снизу. Также можно смазать язычок зубной пастой, который оставит след на коробке при закрытии. С помощью металлической линейки разметьте место для рамки и язычка. Приложите рамку к коробке.

• С помощью сверла или стамески подготовьте выборку для язычка.
• Если все детали сходятся и механизм работает, то в полученном месте вырежьте контур рамки и прикрутите ее. Готово!

Главное в установке – точная разметка, качественная ручка из прочного металла, соблюдение инструкции и хороший инструмент для подготовки аккуратных отверстий.

Как установить современные замки на эти межкомнатные двери?

Задавать вопрос

спросил
10 лет, 1 месяц назад

Изменено
9 лет, 1 месяц назад

Просмотрено
9к раз

Недавно я купила свой первый дом, чему я очень рада, приступила к отделке и решила заменить дверные ручки, некоторые из которых были повреждены, на новые красивые. Будучи определенным новичком, когда дело доходит до DIY, я почти не знал, что проблема, с которой я столкнулся, была даже вещью, поэтому я прошу прощения, если я сделал ошибку 101 в этой ситуации.

Моя проблема заключается в том, что старое отверстие, прорезанное в двери, через которое вставлялась старая дверная ручка, находится слишком близко к краю двери для новых механизмов, что в основном означает, что старый механизм был глубиной 4,5 см, и новые ручки (приблизительно) 6 см в глубину. С тех пор мне сказали, что ствол дверной ручки, а не дверная ручка, должен быть длиннее, чтобы вы не задели пальцы при их открывании.

В первую очередь я ищу совета о том, как лучше всего решить эту проблему, и если есть что-то, что я определенно не должен делать.

Предложения, которые я получил от друзей и семьи до сих пор, были вариантами между

• Использовать старый механизм защелки — однако некоторые из них повреждены, и
  Двери ванной комнаты имели дополнительный запорный механизм, поэтому эти двери имеют 2
  отверстия.
• Просверлите существующее отверстие настолько глубоко, насколько это необходимо.
  идти (параллельно двери), заполнить существующее отверстие (перпендикулярно двери), а затем просверлить его там, где новое отверстие должно проходить как обычно
  • или альтернативно не заполняйте перпендикулярное отверстие, а используйте саму дверную ручку, чтобы закрыть место, где было старое отверстие
• Полностью заполните это отверстие и начните с новой позиции — I
  даже не понял с тех пор, как сейчас, что дыра не является центральной
  средняя часть двери

Лично я решил заполнить перпендикулярные отверстия деревяшкой толщиной 1 дюйм и начать оттуда.

• двери
• интерьер
• замок

3

Вам придется просверлить большее отверстие для новых ручек, которое должно полностью охватывать старое отверстие.

Зайдите в местный хозяйственный магазин (или просмотрите Интернет) и найдите приспособление для установки дверной ручки, подобное этому комплекту для установки дверного замка Irwin®

^{Только для примера, эти приспособления доступны от многих разных производителей}

В комплект входят кольцевые пилы подходящего размера для установки в дверь современных замков, а также быстрое и простое выравнивание отверстий. Просто прикрепите зажимное приспособление в нужном месте и просверлите отверстия прилагаемой кольцевой пилой.

1

Это не очень самостоятельный ответ, но я думаю, что он, безусловно, применим в данном случае…

Позвоните в магазин дверей в вашем городе и попросите их просверлить дверь для вашего замка. Это будет немного дороже, чем купить приспособление и сделать это самостоятельно, но что произойдет, если вы запорете одну из своих дверей?

После того, как профессионал просверлил его, вы можете самостоятельно починить его, переустановив, проложив и установив замок.

С другой стороны, если это обычные 6-панельные двери, которые легко заменить, то вы можете попробовать… в худшем случае вам придется заменить дверь, которая должна стоить менее 100 долларов.

1

Похоже, раньше эти двери имели врезные защелки, где механизм вставляется в углубление в кромке двери, и только стержень ручки (и замочная скважина, если она есть) проходит через лицевую сторону двери.

Если вы можете получить точные размеры, новые врезные механизмы по-прежнему доступны для замены многих старых, и/или старые можно почистить (и при необходимости заменить пружины), чтобы они работали почти как новые. А если вам просто нужны новые дверные ручки, новые ручки с квадратным стержнем по-прежнему доступны для замены старых.

Это было бы моим предпочтением со стилистической точки зрения. Это хорошая традиционная старая дверь; вы можете позволить ей продолжать выглядеть как традиционная дверь, только яркая и блестящая. Я рассматриваю это как один из вариантов двери моей библиотеки.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

как установить новые дверные ручки и петли

После того, как мы отремонтировали этот дом, я понял, насколько плохи петли и дверные ручки в этом доме. Они были из старинной латуни, что меня совсем не смущало, но пока мы красили петли, они были загрунтованы, как и дверные ручки. Они просто не выглядели свежими, как остальная часть дома, поэтому я решил проверить и посмотреть, можно ли их заменить. Моя подруга Шеннон упомянула интернет-магазин, который, по ее мнению, был экономически выгодным в замене дверных ручек, поэтому я тоже проверил их и был приятно удивлен, обнаружив, что могу заменить все свои внутренние дверные ручки и петли примерно за 160 долларов. Неплохо!

Я выбрал отделку Antique Brass для всех них, потому что мне очень нравится внешний вид, и я не хотел, чтобы бронза была покрыта маслом, так как мои двери такие темные, что они сливались бы с цветом. Рычаги также хорошо иметь, когда мы стареем, чтобы помочь с открывая эти двери.

Итак, я поделюсь, как я это сделал! На самом деле это не сложно, просто занимает немного времени.

Здесь вы можете ознакомиться с существующими петлями. У многих была такая грунтовка, а некоторые были и ржавые.

Вот еще один взгляд на петли. Было невозможно снять всю грунтовку с этих петель, не говоря уже о том, что дверные ручки тоже не подходили друг другу, у меня была смесь старинной латуни с одной блестящей латунью. Я действительно нуждался и хотел начать все сначала и получить все новые дверные ручки и, возможно, сменить петли, пока я был в этом. Новые петли очень экономичны.

Вот посмотрите на новые петли, и я расскажу, как легко их заменить. Убедитесь, что у вас точно такие же петли, какие уже есть на ваших дверях. Они, по-видимому, не меняются со временем, так как я уверен, что мои двери оригинальны для этого 1979 и некоторые из стандартных петель, которые продаются сейчас, имеют тот же размер с 6 винтами. Сначала я думал, что придется снимать двери, чтобы поменять петли, но нет. Моя подруга Джилл рассказала, как она меняла петли, и вы просто делаете это по одной, и ничего не развалится. Отвинтите старые петли, а затем снова вставьте новую в тот же слот и закрутите все обратно. Вам определенно понадобится аккумуляторная дрель для этого, она делает это намного быстрее. Мне потребовалась большая часть дня, чтобы заменить все мои петли и дверные ручки, но это того стоило.

Когда вы получите новые дверные ручки, они будут поставляться со всеми винтами и пластинами, которые вам понадобятся, включая ответную планку, которая входит в дверную облицовку, чтобы защелкнуть защелку на дверной ручке. Петли продаются отдельно, так что подсчитайте свои двери (x3) и соответственно закажите петли.

Я обошел дом и одну за другой поменял все петли, а затем взялся за дверные ручки. Выкрутите винты на старых дверных ручках, и они выскользнут из отверстия.

Вставьте новую пластину на краю дверцы и привинтите ее двумя винтами из комплекта поставки.

Вот вам совет:   Убедитесь, что закругленный край маленькой защелки направлен к ответной планке на другой стороне двери. Вы обнаружите (как и я), что если поставить его напротив, плоская часть не зацепит дверь. Закругленная часть должна быть направлена ​​в сторону другой дверной рамы, тогда она зацепится за место удара и удержит дверь закрытой. Есть смысл? Будет, когда попробуешь.

Кроме того, было несколько дверей, которые мне пришлось немного сдвинуть запорной планкой вверх или вниз, чтобы они правильно защелкнулись. Один мне даже пришлось немного выточить немного больше дерева, чтобы он зацепился. Так что просто имейте в виду, что хотя детали точно такого же размера, как и старые, вам может понадобиться немного подрегулировать, чтобы все это заработало. Но у меня все работает отлично.

Как только место для лица установлено, пришло время поставить рычаги.

Поместите запертую сторону внутрь (если вы работаете с замком) и поместите незапертую сторону рычага снаружи двери.

Они сцепятся, а затем вы просто закрутите 2 винта на место, и дверной рычаг будет установлен.

Кроме того, еще один совет по поводу рычагов для левшей и правшей . Их очень легко переключать, так как к каждому рычагу прилагается шестигранный ключ. Я направил рычаги вниз (постоянно пытался определить правильное направление, но на рисунке оно было изображено внизу), поэтому, если у вас есть дверь, которая открывается в другую сторону, и вам нужно изменить направление рычага, все, что вам нужно сделать, это отвинтить маленький винт в круглой части шестигранным ключом, снимите рычаг, переверните его и снова вставьте винт. Легко, после того, как я, наконец, разобрался с этой частью. На чертеже эта часть не упоминалась.

Заменить запорную планку тоже просто. Выньте старые и вставьте новые.

Нравится! Убедитесь, что дверная защелка правильно защелкнулась, и все готово.

Я был так счастлив закончить эту небольшую работу, и мои новые старинные латунные дверные ручки теперь выглядят так свежо.
