Как правильно выбрать дверной доводчик?

Сегодня, на рынке доводчиков дверей существует огромное количество как производителей, так и моделей разнообразных доводчиков, предназначенных для разных дверей и разных условий эксплуатации. И, чтобы не запутаться во всем их разнообразии, в данной статье я опишу ключевые критерии по выбору этих механизмов.

Вес и габариты дверного полотна, на которое будет устанавливаться доводчик, имеет решающее значение. Так, если поставить доводчик с большим усилием на легкую межкомнатную дверь из листового мдф, то сила, которую нужно будет приложить для открывания двери будет не оправдано большой. Или, если установить доводчик с малым усилием на тяжелую металлическую дверь, то он просто не сможет её закрывать, и, с большой долей вероятности, очень быстро выйдет из строя. Поэтому, все производители дверных доводчиков разделяют их по усилию, иногда это называется «вес доводчика». Существует европейский стандарт (European Norms), который делит доводчики на 7 категорий, начиная от EN1, заканчивая EN7. Большая часть дверей попадает в стандарты EN3 и EN4, так как имеет вес от 50 до 100 кг. Конечно же, взвесить уже установленную дверь не представляется возможным, и далеко не каждый производитель дверей может предоставить эту информацию, поэтому мы можем только предполагать примерный вес двери, исходя из информации о материале, из которого она изготовлена, а также размеров дверного полотна. Ниже я приведу примеры, для дверей шириной 800-1000 мм

• межкомнатные двери, массив дуба или ясеня, имеют вес от 35 до 50 кг;
• межкомнатные двери, массив сосны, имеют вес от 20 до 35 кг;
• входные стальные двери, облицованные с одной стороны (толщина облицовки до 15 мм), лист стали 1,5-2,0 мм, имеют вес 60-90 кг;
• входные стальные двери, облицованные с двух сторон, либо с одной, но толщина облицовки более 15 мм, материал мдф либо массив древесины, стальной лист 2 мм и более, имеют вес от 90 до 120 кг;
• профильные двери, пвх металлопластиковые двери либо алюминиевые двери, частично остекленные (стеклопакет), имеют вес от 50 до 90 кг;
• профильные двери, металлопластиковые либо алюминиевые двери, глухие (сэндвич панели т. п.), имеют вес от 40 до 60 кг;
• противопожарные двери, толщина листа стали 1,5 мм, огнестойкий наполнитель, имеют вес от 50 до 90 кг.

Для защитных, пулестойких, бронированных или стеклянных дверей, а также дверей, ширина полотна которых, больше 1000 мм, примерный вес лучше рассчитывать индивидуально. Также вы можете воспользоваться таблицей представленной на рис.1, где отражена взаимосвязь между шириной и весом дверного полотна с усилием доводчика двери. Подведем итог:

• Доводчик двери EN1 подойдет для легких межкомнатных дверей шириной до 750 мм;
• Доводчик двери EN2 подойдет для обычных межкомнатных дверей шириной до 900 мм;
• Доводчик двери EN3 подойдет для тяжелых межкомнатных дверей, пластиковых дверей, легких противопожарных, а также легких металлических дверей, таких, как китайские двери, входные двери произведенные их гнутого стального профиля с листом стали 1,25-1,5 мм. При этом ширина двери должна быть до 950 мм;
• Доводчик двери EN4 подойдет для полноценных входных дверей, частично остекленных профильных дверей (пвх или алюминиевых), усиленных противопожарных и стандартных цельностеклянных дверей;
• Доводчик двери EN5 используются на более тяжелых дверях шириной до 1250 мм;
• Доводчик двери EN6 предназначены для дверей весом более 140 кг и шириной до 1400 мм;
• Доводчик двери EN7 предназначены для специальных дверей, таких как двери в банковские хранилища и т. п.

Конструкция дверного доводчика.

Дверные доводчики делятся по принципу работы, так, различают пневматические и гидравлические доводчики дверей. В рамках этой статьи, мы рассмотрим лишь те, что используют жидкость (масло) в своей работе. Существует несколько разновидностей конструкций гидравлических доводчиков. Доводчики использующие «классическую схему», имеют в своей конструкции шестерню и рейку, а также складной рычаг (рис.2). Эти доводчики имеют небольшую цену, в силу своей простоты, и являются наиболее распространенными. По этой же схеме построены и профессиональные доводчики большей ценовой категории, рассчитанные на более суровые условия эксплуатации, например, они устанавливаются на двери с очень высокой проходимостью или в тех случаях, когда требуется клапан ветрозащиты. Также производятся доводчики, в которых отсутствует рычаг, вместо него в них используется так называемый скользящий канал или направляющая. Эти механизмы основаны на принципе «кулачковой технологии» (рис.3). Они компактны из-за отсутствия рычага, имеют привлекательный дизайн, но и цена их выше. Также в некоторых моделях доводчиков, опционально, можно приобрести рычаг либо направляющую, и  дверной доводчик  станет с фиксатором в открытом положении (рис.4), т. н. ФОПом, который позволяет открыть и зафиксировать дверь. Стоит учитывать, что эта функция может быть реализована только с помощью спец инструмента, чаще всего шестигранного ключа. Также ФОП повышает стоимость дверного доводчика примерно на 50%.

В большинстве случаев, купленный доводчик можно установить и своими руками, но вы можете воспользоваться услугами профессионала, перейдя по этой ссылке: установка доводчика на дверь

Как правильно выбрать доводчик двери?

По сути, дверной доводчик — это устройство, которое автоматически закрывает Доводчик, вероятно, упоминался в разговоре о добавлении мер безопасности к вашей собственности. Но для чего нужен доводчик?

Назначение доводчика

Они закрывают и запирают двери в управляемой операции. Они поддерживают огнестойкость двери, защищают пальцы от травм и предотвращают материальный ущерб. В конечном итоге дверные доводчики предназначены для повышения безопасности вашего дома или коммерческого помещения.

Обеспечивает закрытие противопожарных дверей
Противопожарные двери необходимо постоянно держать закрытыми. Двери с огнестойкостью позволяют безопасно выйти из помещения, не допуская возникновения дыма и огня. Если доводчик отсутствует или доводчик закрывается не полностью, то механизм противопожарной защиты нарушен. Противопожарная дверь, которая не закрывается полностью, может привести к небезопасному проходу или лестничной клетке, а также к гибели людей и повреждению имущества в случае пожара.

Противопожарные двери часто встречаются возле герметичных лестничных клеток. Если доводчик не может закрыть дверь от неожиданного давления воздуха, это уже знак компромисса.

Предотвращает захлопывание дверей

Механизм доводчиков обеспечивает контролируемое закрытие двери. Функция демпфера удерживает силу и скорость закрытия двери на определенном уровне. Это важно, когда речь идет о тяжелых дверях и людях, которые уязвимы для травм.

Например, дверные доводчики предотвращают травмы маленьких детей и людей с ограниченными возможностями, которые могут не выдержать веса двери. Любой, кто не может двигаться достаточно быстро, может испытать боль от защемления пальцев. Людям с тяжелым грузом, например, несколькими мешками, также могут пригодиться дверные доводчики.

Контролирует двери

Большинство дверных доводчиков также имеют функцию обратного контроля. Он предотвращает слишком быстрое открывание дверей за счет замедления или даже остановки двери в какой-то момент ее открытия

Открытые двери могут быть опасны, когда их неконтролируемо, например, при сильном ветре. Люди также могут преднамеренно резко распахнуть двери.

Широко распахнутая дверь может повредить дверь, дверную раму, прилегающие стены и другое имущество, задев противоположную стену и любые предметы на пути. Быстро распахивающаяся тяжелая дверь также может травмировать любого, кто застрял возле дверного проема.

Добавляет безопасность за счет закрытия двери

Доводчик добавляет еще один уровень безопасности собственности.

Различные типы доводчиков дверей

Хотя все они выполняют одну и ту же функцию, существуют еще разные типы дверных доводчиков.

Дверные доводчики также могут служить цели, будучи замеченными. Наличие доводчика контролирует дверь, и вам не нужно беспокоиться о каких-либо травмах.

Независимо от типа дверного доводчика, вы можете рассчитывать на его эффективность, если нанимаете профессионала для установки и обслуживания.

Как выбрать

Выбор подходящего доводчика для вашего проекта — важная задача, но она не должна быть пугающей. Однако, обладая несколькими советами и некоторыми ключевыми знаниями о дверных доводчиках, вы будете готовы принять правильное решение для своего проекта.

Наиболее распространенные дверные доводчики на рынке сегодня — это накладные, потолочные и напольные скрытые. Выбирая лучший вариант для вашего приложения, обратите внимание на следующие важные факторы:

• расположение и тип открытия
• внутренний или внешний монтаж
• объем и частота дверного движения
• тип двери
• размер и вес двери

Верхние доводчики скрытых дверей лучше всего использовать в зонах со средней и высокой проходимостью. Они устанавливаются и скрываются от посторонних глаз внутри коллекторов дверей и коробок витрин. Верхние доводчики скрытого монтажа могут быть установлены в положение центрального или смещенного рычага с дверьми с узкими, средними или широкими перекладинами.

Как напольные, так и потолочные дверные доводчики скрытого монтажа всегда являются лучшим вариантом при использовании цельностеклянных дверей или дверей с накладками, так как они предлагают улучшенный внешний вид с минимальным количеством видимого оборудования. Кроме того, в этих цельностеклянных приложениях отсутствуют практичные варианты монтажа доводчиков открытого монтажа.

Особенности

После того, как вы выбрали правильный тип дверного доводчика для вашего применения, вам необходимо выбрать оптимальный размер пружины, сорт и желаемые характеристики. Дверь находится внутри или снаружи? будет использоваться Какой тип блокировки устройства? Какие погодные уплотнения будут добавлены к двери? Будет ли дверной доводчик преодолевать какие-либо внутренние нагрузки в здании?

Чем шире или тяжелее дверь, тем больше должна быть пружина, чтобы управлять ею. Цель хорошего доводчика — открывать и закрывать дверь с разумным усилием. Все доводчики имеют размер пружины и обычно обозначаются как размер 1, размер 2, размер 3, вплоть до размера 6. Большинство доводчиков имеют фиксированный размер и могут использоваться только с определенными дверьми. Однако производители дверных доводчиков изготавливают пружины, которые можно отрегулировать для точного открывания и закрывания, необходимого для управления разными дверьми.

Большинство дверных доводчиков также состоят из независимых регулирующих клапанов, которые контролируют закрытие двери (подметание) и скорость запирания (последние 15 градусов цикла закрытия). Эти клапаны ускоряют дверь, чтобы она могла преодолеть сопротивление защелкиванию или закрыванию, вызванное замками, аварийными устройствами, уплотнениями или внутренним давлением в здании. Обратный контроль — еще одна важная особенность, которую следует учитывать, поскольку она амортизирует или тормозит дверь при открывании на угол от 75 до 90 градусов, чтобы предотвратить резкое раскачивание и повреждение доводчика, открывающейся рамы и смежных конструкций.

Как правило, никогда не используйте доводчик в качестве упора. Вместо этого устанавливайте дополнительный ограничитель двери всякий раз, когда требуется положительный упор. Если упор не используется, дверь может выйти за пределы ограниченного диапазона, что приведет к повреждению доводчика и / или всей входной двери магазина. Если задуматься о долгосрочной перспективе, то установить стопорный упор дешевле, чем отремонтировать дверной доводчик или раму, поврежденные сильным ветром или интенсивным пешеходным движением.

Заключение

Некоторые устройства для закрывания дверей имеют возможность отсрочить закрытие двери. Опция замедленного действия действует в пределах 70-градусной части дуги закрывания двери. Когда он работает, он закрывает дверь до установленного значения, а затем удерживает дверь открытой на мгновение или два. Время, в течение которого дверь остается открытой, регулируется регулировкой клапана с помощью отвертки. Другой вариант — гидравлический обратный контроль, регулируемая вручную регулировка, которая влияет на силу, с которой открывается дверь. Он регулирует интенсивность движения при открытии двери, что помогает защитить дверную коробку и дверь.

Полное руководство по выбору правильного дверного доводчика

Важно правильно выбрать дверной доводчик для противопожарных и непротивопожарных дверей, но существует множество вариантов выбора, поэтому на самом деле определить правильный доводчик для ваших требований не так-то просто. не всегда прямо.

Мы составили краткое руководство по ключевым соображениям при выборе дверного доводчика, но при установке дверной фурнитуры всегда следует соблюдать строительные нормы, поэтому убедитесь, что вы устанавливаете правильный продукт с точки зрения безопасности пользователя, соответствия требованиям и функциональности.

Рассмотрите дверь

Это внутренняя или внешняя дверь? Для внешних дверей часто требуется дверной доводчик, чтобы управлять дверью для простоты использования и обеспечивать ее полное закрытие по соображениям безопасности и защиты окружающей среды, поскольку они часто не имеют огнестойкости.

Открывается вовнутрь или наружу? Для дверей, открывающихся внутрь и наружу, некоторые доводчики могут быть специфичными для модели, а не универсальными приспособлениями, и иногда могут потребоваться угловые скобы.

Также необходимо учитывать высоту и ширину дверного полотна, так как для более высоких или широких дверей потребуется доводчик большей мощности или регулируемый дверной доводчик с максимальной степенью EN 5, 6 или 7, например ARRONE AR6509. Б ЕН 2-5.

Вес двери не всегда зависит от габаритных размеров дверного полотна. Это может зависеть от материала сердцевины, любой оболочки, а также веса скобяных изделий. Тяжелые двери, такие как высокие или широкие двери, также потребуют дверного доводчика с большей мощностью, чтобы обеспечить силу, необходимую для полного закрытия двери.

По эстетическим или эксплуатационным причинам, таким как двери, закрывающиеся впритык к стенам, вам может потребоваться скрытый дверной доводчик, а не верхний реечный доводчик или дверной доводчик со скользящим рычагом.

Степень пожарной опасности — еще одно важное соображение при выборе правильного дверного доводчика для правильного применения. Всегда проверяйте, что дверной доводчик прошел соответствующие испытания на огнестойкость и имеет маркировку CE для использования с дверью с правильным классом огнестойкости — FD30, FD60 или FD120 для деревянных дверей.

Где дверь?

Место, место, место. После того, как вы установили детали двери, затем проверьте, где находится дверь.

Для дверей, открывающихся близко к стене, возможно, потребуется установить доводчик фрамуги, скрытый доводчик или напольный доводчик, если места для доводчика с ножничным рычагом недостаточно. Верхний доводчик также может быть установлен на нажимной поверхности двери.

Как мы уже упоминали, внешние двери также имеют другие требования к дверному доводчику, чем внутренние двери, чтобы обеспечить оптимальную работу.

В зависимости от расположения двери степень ее использования может сильно различаться. В следующем разделе мы рассмотрим дверной трафик.

Дверной трафик

При выборе правильной модели дверного доводчика следует уделить должное внимание объему, типу и частоте движения через дверь.

Тип трафика разделен на три уровня в соответствии с таблицей ниже:

Такие объекты, как больницы, школы и торговые центры, считаются объектами интенсивного использования для ряда дверей. В некоторых зонах, таких как коридоры, было бы полезно установить дверные доводчики с фиксацией в открытом положении, чтобы позволить движению беспрепятственно проходить в часы пик.

В дополнение к объему трафика вам необходимо учитывать потребности пользователей; например, пожилым и менее способным людям может потребоваться функция задержки действия, чтобы дать им время пройти через дверь, или рассмотреть возможность установки автоматических дверных приводов.

Частота использования является фактором, на который следует обращать внимание, так как дверь может использоваться нечасто в течение определенных периодов времени, а затем иметь всплески интенсивного использования. В этих случаях лучше установить прочный и долговечный дверной доводчик, а не устройство с меньшей мощностью, чтобы доводчик имел достаточную мощность и функциональность, чтобы выдерживать самые напряженные периоды использования.

Усилие доводчика двери

Чем больше и тяжелее дверь, тем большее усилие потребуется, чтобы полностью закрыть ее в раме против любой установленной защелки или замка.

В этой таблице показан типичный максимальный скорректированный вес двери, для которого подходит мощность дверного доводчика.

Всегда проверяйте техническую информацию производителя и модели, а также результаты испытаний, поскольку максимальный вес двери может варьироваться в зависимости от марки.

Часто дверные доводчики имеют регулировку усилия, чтобы соответствовать размеру и весу различных типов дверей.

В небольшом помещении может потребоваться дополнительное усилие для преодоления давления воздуха. Вам также может потребоваться более высокая мощность и доводчик с защелкой для внешней двери, чтобы уменьшить хлопанье.

Противопожарные двери должны иметь минимальную мощность EN3, чтобы соответствовать стандарту BS EN1154.

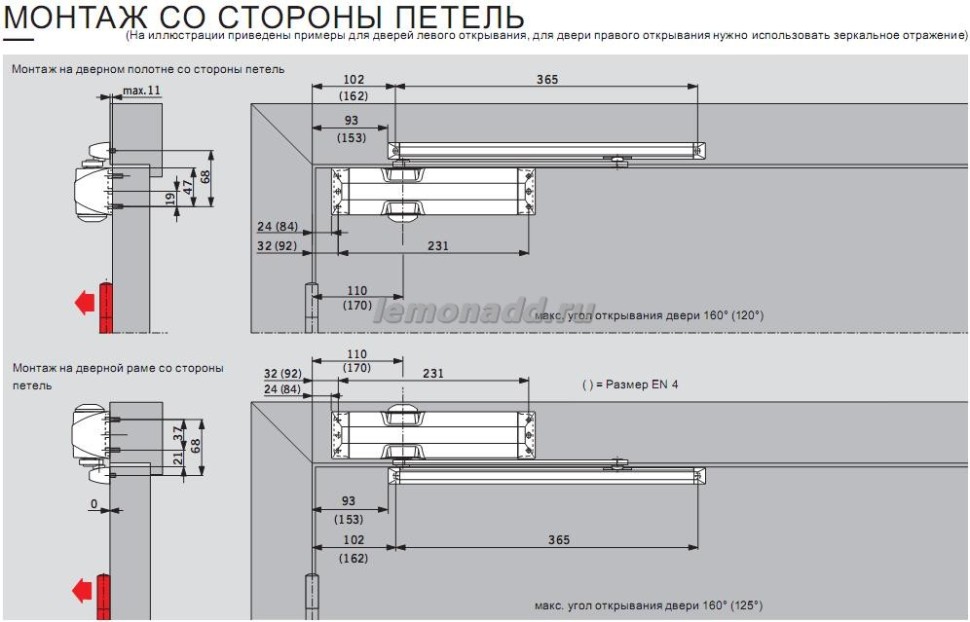

Как установить дверной доводчик

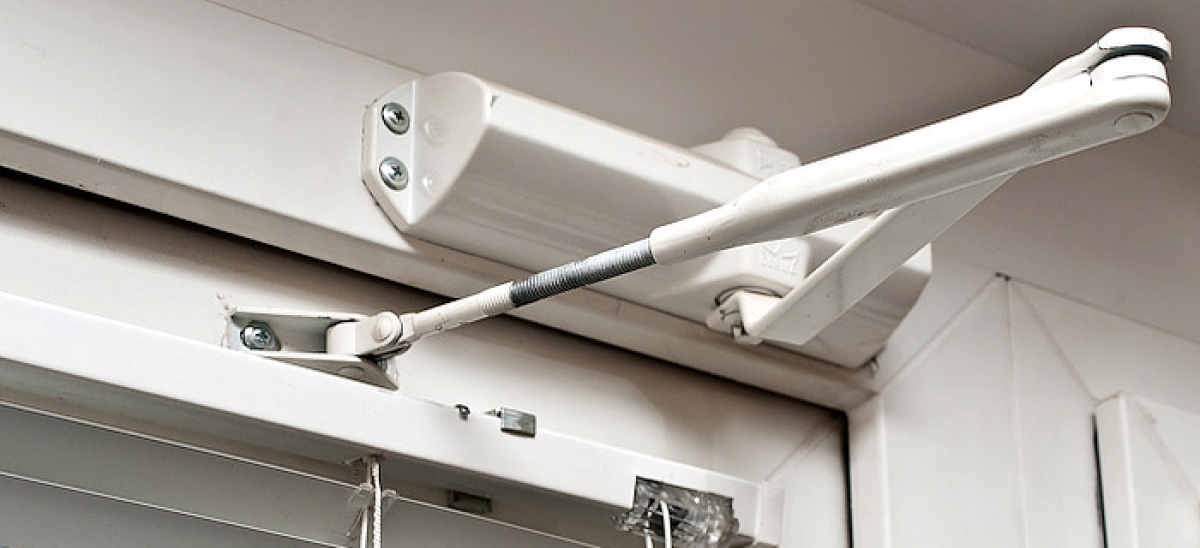

Накладной монтаж на потолке   Дверные доводчики используются чаще всего и доступны в различных типах, включая:

• Скользящий рычаг – (GEZE TS3000V, Arrow 324VP, Dorma TS93)
• Стандартный рычаг для поверхностного монтажа (рис. 1 со стороны тяги) — (GEZE TS4000E, Dorma TS73EMF, Briton 2320B.T)
• Параллельный рычаг для поверхностного монтажа (рис. 66, сторона толкателя) — (Arrow 624EM, GEZE TS2000NVBC, Briton 2003V)
• Монтаж на транце – (Briton 996, Dorma TS73VBC, GEZE TS4000S)

Скрытые   Доводчики эстетичны, так как не видны, когда дверь закрыта. Они устанавливаются и скрываются от глаз либо в дверном косяке, либо в самой двери, либо в фрамуге. (Perko Powermatic, Dorma RTS85, GEZE Boxer)

Скрытые доводчики обычно устанавливаются на более легкие внутренние двери, но такие модели, как Dormakaba ITS96EMF, подходят для створок шириной до 1100 мм и с учетом веса двери 130 кг.

Напольные пружины  являются наиболее прочным и долговечным вариантом самозакрывающегося устройства. Они идеальны, когда эстетика является ключевым фактором в проекте, поскольку они гораздо менее заметны, чем накладные доводчики.

Напольные пружины выполняют множество функций, как и верхние дверные доводчики, и являются идеальным выбором для тяжелых дверей или помещений с высокой и экстремальной проходимостью. (Dorma BTS75V, Dorma BTS80EMB, GEZE TS550E)

Нужны ли доводчики для противопожарных дверей?

Дверные доводчики являются важным звеном в борьбе с огнем и дымом:

• Дверные доводчики с маркировкой CE показывают, что продукт соответствует назначению и соответствует всем требованиям пожарной безопасности.
• Они должны быть правильно установлены и содержаться в хорошем состоянии.
• Они не должны включать механическое фиксирующее устройство. Если требуется функция удержания в открытом положении, вам потребуется установить электромагнитный доводчик, который необходимо подключить к системе пожарной сигнализации здания.

Противопожарные двери могут быть оснащены электромагнитными доводчиками, которые автоматически закрываются при срабатывании пожарной сигнализации. Такие продукты, как дверной фиксатор Dorgard без проводов, также будут удерживать противопожарную дверь открытой и автоматически открываться при срабатывании пожарной сигнализации. Его можно установить для работы в сочетании со стандартным верхним доводчиком.

Противопожарные двери можно держать закрытыми, поэтому такие двери, как кладовые или подсобные помещения, не нуждаются в установке каких-либо управляемых доводчиков.

Если вы хотите узнать больше об этом, перейдите в один из наших других блогов — Почему вам нужен дверной доводчик.

Функции доводчика двери

Задержка действия

Эта опция позволяет двери оставаться открытой в течение определенного периода времени.

Функция замедленного действия замедляет скорость закрытия в верхней части цикла закрытия. Такие модели, как Dormakaba TS83BCDC, имеют задержку действия от 180 до 70 градусов.

Дверь с задержкой закрывается с регулируемой скоростью, что обеспечивает безопасный проход для людей в инвалидных креслах или перемещение крупногабаритных предметов.

Что такое обратная проверка на дверном доводчике?

Эта функция предотвращает внезапное открытие двери людьми или ветром, что может предотвратить повреждение двери, рамы, дверной фурнитуры и имущества. Когда для открывания двери используется чрезмерное усилие, функция обратной блокировки гасит открывание с равным сопротивлением.

Большинство верхних дверных доводчиков поставляются в комплекте с задним ходом, который может быть фиксированным или регулируемым, как у Dormakaba TS72VBC.

Регулировка скорости доводчика двери

Наличие регулируемой скорости закрытия определяет, как быстро дверь закрывается после открытия. Эта функция позволяет увеличить время закрытия, чтобы обеспечить безопасное прохождение более медленных пешеходов.

Дверные доводчики с регулируемой скоростью дохлопа позволяют регулировать скорость закрывания на последних нескольких градусах закрытия. Это отдельно от основной регулировки скорости закрывания. Они могут быть настроены либо на ускорение, либо на замедление для этих последних нескольких градусов.

При выборе типа дверного доводчика, подходящего для вашей конкретной и уникальной ситуации, необходимо учитывать множество факторов. Если вы сомневаетесь в том, что вам нужно, позвоните нам по телефону

01305 263300   или напишите нам по электронной почте: sales@doorcontrolsdirect.co.uk.

Как правильно выбрать дверной доводчик | Главная Руководства

Лори Бреннер

Выбор правильной фурнитуры для закрывания дверей включает в себя больше, чем просто выбор чего-то с полки хозяйственного магазина. Учитывайте тип двери, конструкцию и вес, а также трафик через дверь. То, что вы используете дома, отличается от оборудования для закрывания дверей, используемого в бизнес-среде. При правильной установке дверная фурнитура автоматически закрывает дверь после открытия. Аппаратные настройки определяют скорость закрытия, а также скорость запирания двери.

Приложение

1. Сравните фурнитуру для закрывания дверей, имеющую схожие характеристики, чтобы лучше понять, какая фурнитура вам нужна. Решите, нужен ли вам скрытый доводчик или накладной. В коммерческих условиях накладной доводчик более подвержен вандализму, тогда как скрытый доводчик недоступен снаружи двери. Фурнитура для закрывания дверей, монтируемая на поверхность, является самой простой в установке и, как правило, лучше всего подходит для использования в дверях-ширмах и других жилых помещениях.

Критерии производительности

1. Проверьте фурнитуру для закрывания двери на соответствие рейтингу Американского национального института стандартов (ANSI). Этот рейтинг определяет стандарты производительности оборудования. Например, рейтинг ANSI класса 1 выдерживает 1,5 миллиона открываний дверей в течение года, что лучше подходит для общественного или коммерческого применения. Рейтинг 2 ANSI может быть лучшим выбором для домовладельца с 15 000 открываний дверей в год. Если в вашем доме есть кто-то, кто пользуется инвалидной коляской, убедитесь, что при открытии двери усилие на оборудование не превышает 5 фунтов, так как это стандарт Закона об американцах с ограниченными возможностями для доступа для инвалидов.

Защелки и подметальные клапаны

1. Проверьте оборудование для закрывания дверей на наличие отдельных защелок и подметальных клапанов. Аппаратное обеспечение работает дольше, когда функции имеют отдельные элементы управления. Они управляют закрыванием, открыванием и движением защелки двери, что также позволяет контролировать скорость закрытия и запирания двери. Регулировка подметающего клапана перемещает дверь от полностью открытой до примерно 10 градусов перед закрытием, если представить, что дверь открывается в виде дуги.
