Как залить воду в отопление: инструкция для закрытой и открытой систем | 5domov.ru

Как правило, первоначальное заполнение системы отопления осуществляется теми специалистами, которые ее монтировали. Однако по ходу эксплуатации могут возникать ситуации, когда эту процедуру приходится проводить самостоятельно. Обычно это происходит во время ремонтных мероприятий, предусматривающих полное или частичное опорожнение системы.

Оглавление:

• Как отличить закрытую систему отопления от открытой
• Как залить воду в закрытую систему отопления
  • Подготовка
  • Расчет объема теплоносителя
  • Заполнение закрытой системы отопления
  • Подпитывание системы
  • Автоматическое заполнение
• Как залить воду в открытую систему отопления
• Какую воду лучше заливать в систему отопления
• Заключение

Как отличить закрытую систему отопления от открытой

Процесс заполнения отопления водой во многом зависит от ее конструкции:

• Открытая. В этой системе используется естественная циркуляция теплоносителя (как правило – воды), когда дополнительное давление отсутствует. Основой ее работы выступают элементарные законы термодинамики: жидкость тут циркулирует медленно, ведь дополнительный насос не используется. В самой верхней точке открытого контура монтируется специальный расширительный бак, позволяющий компенсировать увеличение объема воды при нагревании. Эта емкость принимает в себя лишнюю воду при расширении, возвращая ее обратно в остывшем состоянии. Бак не герметичен, поэтому из него происходит постоянное испарение жидкости: ее объем приходится время от времени восполнять. Котел в открытой системе, в противовес баку, должен монтироваться в самом низу схемы.

Открытая система отопления

• Закрытая. Полностью герметичная система, в которой нагретый теплоноситель перемещается под воздействием циркуляционного насоса. Отопление закрытого типа также оснащается расширительным баком, однако в отличии от открытой системы, он здесь полностью герметичен, и может быть установлен в любой точке системы, а не только сверху. Внутри емкости имеются два отделения, разграниченные резиновой мембраной. Нижняя часть расширительного бака заполнена жидкостью, а верхняя – воздухом: благодаря его давлению на мембрану в контуре поддерживается комфортный уровень давления (1,5 атм.). При повышении температуры теплоносителя он через клапан проникает в расширительный бак и сжимает воздух. После остывания жидкость выталкивается обратно в контур сжатым газом.

Закрытая система отопления

Перечень ситуаций, когда возникает потребность в заполнении системы отопления водой:

1. При первом запуске. Как уже упоминалось, эта процедура обычно проводится теми сантехниками, которые занимались монтажом отопительной системы.

2. Ремонт. Предварительным сбросом теплоносителя сопровождаются ремонтные мероприятия, когда нужно починить или заменить запорную арматуру, радиатор, участок трубопровода и пр.

3. После сезонного сброса. Системы с чугунными радиаторами стараются опорожнять после окончания отопительного сезона, так как это на порядок уменьшает износ межсекционных паронитовых прокладок. Кроме того, в некоторых случаях теплоноситель может сливаться и на зиму: обычно это бывает в дачных домах, которые зимой не используются.

4. Уменьшение качества теплоносителя. Жидкость внутри системы постоянно подвергается критическим воздействиям, то нагреваясь, то остывая. Это провоцирует выпадения осадка (если используется вода) в виде извести и ржавчины. Для синтетических теплоносителей подобный режим эксплуатации чреват тем, что меняется уровень вязкости. Также следует учитывать тот факт, что в металлических контурах жидкость постепенно накапливает в себе примеси железа. Все это приводит к снижению КПД отопления и его эксплуатационного ресурса, вплоть до выхода отдельных элементов из строя. Поэтому существуют определенные рекомендации о частоте замены теплоносителя, в зависимости от ситуации. К примеру, дистиллированную воду в системе с двухконтурным котлом рекомендуется менять раз в год, перед началом нового отопительного сезона.

Как залить воду в закрытую систему отопления

Подготовка

Вне зависимости от того, проводится ли запуск новой, только смонтированной системы, или контур был сброшен для ремонта или замены теплоносителя, инженерная сеть перед заполнением должна пройти определенную подготовку:

• Слив. Перед тем, как залить в систему новый теплоноситель, старый нужно полностью слить. Для этого отключают котел и ждут снижения температуры воды до комнатной. Далее, открыв сливной вентиль внизу отопительного контура, сливают всю жидкость: ее нужно собрать в специальные емкости для последующей утилизации. Дождавшись полного опорожнения системы, открывают кран Маевского в верхней ее точке – это позволит давлению в трубах стабилизироваться.

Кран Маевского

• Промывка. Необходима для того, чтобы удалить изнутри контура весь мусор – стружку, окалину, известковый налет и т.п. Делается это при помощи подключенного к сети насоса, осуществляющего нагнетание промывочного раствора внутри. Зачастую необходимо несколько циклов, пока вода не будет выходить полностью чистой. Воду для последней промывки обогащают нейтрализаторами, для удаления добавок в первых порциях.

Промывка системы отопления

• Прессовка. Она позволяет протестировать перед заливкой теплоносителя, насколько все стыки и соединения системы герметичны. Для этого создают избыточное давление внутри контура, нагнетая воздух или используя теплоноситель. Чтобы осуществить проверку, потребуется механический (электрический) насос. Также есть вариант с подключением водоснабжения, однако провести процедуру такого рода намного сложнее. Перед коммутацией насоса на входной патрубок системы нужно тщательно осмотреть все стыки и соединительные узлы. Если никакие дефекты обнаружены не были, внутри контура создают избыточное давление (нужно превысить норму в 1,5 раза).

Ручной опрессовочный насос

• Устранение протечек. Все обнаруженные во время прессовки места протеканий необходимо устранить. Если изъян находится на стыке, то его перепаковывают, устанавливая новый уплотнитель. Протечки посредине трубы решаются заменой поврежденного участка.

Перед заливкой воды в систему отопления, необходимо устранить все протечки

• Проверка комплектации. Закрытая система отопления перед заполнением водой должна быть проверена на наличие необходимой защитной аппаратуры. Речь прежде всего идет о кранах Маевского, байпасах, термометрах и манометрах. Если какой-то из этих элементов отсутствует, это скорее всего вызовет проблемы в работе отопления.

Расчет объема теплоносителя

В тех случаях, когда в качестве теплоносителя используется вода не из трубопровода, важно точно знать, какой объем жидкости необходим.

Определить это можно следующими способами:

1. При сбросе системы измерить сливаемую жидкость с помощью счетчика или специальной емкости известного объема. Тот же метод можно применить во время промывки и прессовки контура.

2. Отдельно суммировать объем входящих в состав системы элементов. Параметры котла, батарей и расширительного бачка указаны в паспортной документации к этим изделиям, а объем трубопровода определяется с помощью специальных таблиц из справочника по сантехнике.


   Диаметр резьбы, дюйм	Условный проход, мм	Объем, литр
   1/2	15	0,177
   3/4	20	0,314
   1	25	0,491
   1 1/4	32	0,804
   1 1/2	40	1,257
   2	50	2, 467
   2 1/2	65	3, 318
   3	80	5,026
   4	100	7, 854

   Объем теплоносителя в одном метре трубы

Заполнение закрытой системы отопления

Заготовив нужное количество теплоносителя, можно начать заполнения заранее промытой и испытанной системы. Удобнее всего это делать с помощью вибрационного насоса.

Учитывая особенную важность этой процедуры, при ее проведении потребуется аккуратность:

1. В последний раз проверяют все стыки на предмет дефектов и протечек.

2. Перекрывают запорную арматуру, через которую осуществляется отведение теплоносителя из отопительного контура. Делается это во избежание ненужных потерь жидкости.

3. Тестируют, исправны ли воздушные клапаны. Если окажется, что их уровень работоспособности недостаточный, рекомендуется полностью открыть кран Маевского на время всей процедуры заполнения. Также можно оставить в открытом положении кран в верхнем участке сети, что значительно убыстрит выход накопившегося в трубах воздуха.

Элементы системы отопления

4. Начинают заливать воду через соседствующие с котлом патрубки. При этом жидкость желательно подавать как можно медленнее: в таком случае внутренний воздух сможет беспрепятственно отводиться через открытую арматуру. Спешка на этой стадии обычно приводит к образованию пробок. Во избежание гидроударов кран на патрубке, через который подается вода, нужно открыть не более, чем на половину.

5. По ходу заполнения контура все краны и клапаны, из которых начинает брызгать жидкость, перекрывают: перед началом процесса возле каждого из них желательно поставить пустой таз или ведро. По этой причине вода заготавливается с определенным запасом, с учетом возможных потерь.

6. Заливая воду, рекомендуется временами менять позицию насоса, переключаясь на более высокие отводы. Особенно это касается заполнения закрытой системы в домах с несколькими этажами.

7. Проверка качества заливки. Для заполнения количества теплоносителя рекомендуется определить не только суммарную цифру, но также объем отдельных участков контура. Это позволит осуществлять контроль качества заполнения по ходу его осуществления с помощью счетчиков на входных патрубках. Это позволит следить за количеством уже закачанного теплоносителя, сопоставляя его с объемом отдельных элементов системы. Если после заполнения определенного участка окажется, что на это ушло меньше жидкости, чем было рассчитано – значит внутри образовалась воздушная пробка. Если же залитый объем теплоносителя превосходит расчетные данные – нужно искать место протечки.

8. Спуск лишнего воздуха. По завершению процедуры заполнения закрытой системы необходимо вывести из нее весь воздух. Магистральную трубу обезвоздушивают при помощи воздушного клапана, который обычно имеется на котле. Если в контуре используется принудительный способ циркуляции теплоносителя, то стравливание воздуха из насосного оборудования осуществляется при помощи воздушного клапана, который обычно расположен спереди прибора.

Автоматический спуск воздуха и спуск воздуха при помощи крана Маевского

От воздушных пробок нужно освободить также каждый радиатор в отдельности, начиная с нагревательных элементов на первом этаже. Процедура эта очень проста: при помощи ключа или отвертки открывают кран Маевского, закрывая его лишь после появления в отверстии воды. В заключении нужно проверить обратку с помощью установленных на ней клапанов. Спустив весь воздух, давление в закрытой системе нужно довести до 1,5 атм., и лишь после этого перекрыть подачу воды.

Подпитывание системы

Для обеспечения эффективной работы закрытого отопительного контура давление в нем должно держаться на постоянном уровне. На это напрямую влияет объем теплоносителя, циркулирующий по трубам и батареям. Он в любом случае будет постепенно вытекать, несмотря на высокий уровень герметичности системы: для восполнения этих потерь потребуется подпитка жидкости. Вопрос решается специальными подпиточными клапанами, которыми оснащаются участки контура с наименьшим давлением (чаще всего – рядом с насосом, непосредственно перед ним).

Подпиточный клапан

Небольшие дома с системами отопления небольшой мощности обычно комплектуются клапанами механического типа. В такой схеме компенсация скачков давления происходит благодаря резиновой мембране бачка. Во избежание возникновение аварийных ситуаций приходится постоянно следит за параметрами давления.

Автоматическое заполнение

Двухконтурные котлы, как правило, обладают устройством для автоматического заливания теплоносителя. Устанавливают этот электронный регулирующий блок на входном патрубке. Удобство такого решения заключается в полностью автоматическом регулировании давления в системе через своевременную подкачку жидкости.

В случае критического занижения давления в сети сигнал от манометра подается на блок управления. Он, в свою очередь, активизирует подающий клапан, который начинает пропускать воду внутрь системы до полной стабилизации давления. Однако за удобство приходится платить, что выражено в высокой стоимости приборов автоматического заполнения.

Как залить воду в открытую систему отопления

Для того, чтобы заполнить теплоносителем открытую систему отопления частного дома, применяется несколько иной порядок действий. Основное отличие от закрытых сетей заключается во внутреннем давлении контура: оно здесь соответствует атмосферному, что позволяет использовать в качестве главного контролирующего устройства расширительный бак. В открытых отопительных системах его монтируют над всеми остальными элементами.

Пошаговая инструкция заполнения водой открытой отопительной системы:

1. Слив старой жидкости и чистка контура. Делается это таким же образом, как и в случае с закрытой системой.

2. Для заливания воды в открытую систему используется расширительный бачок, имеющий вид открытого резервуара. Сняв крышку, начинают заливать воду: заполнение небольшого контура обычно осуществляется ведром. Заливать обширные системы таким образом довольно утомительно, поэтому лучше воспользоваться бытовым вибрационным насосом. Для этого потребуется вместительный резервуар с предварительно подготовленной водой. Насос оснащается гибкими шлангами на хомутах: один конец погружают в емкость с водой, а второй – в расширительный бак.

Расширенный бак

3. Подавать воду рекомендуется не спеша, чтобы у воздуха было достаточно времени выйти. При использовании вибрационного насоса нужно следить за тем, чтобы давление в контуре во время его заполнения находилось в пределах 1,5-2 атм. При его понижении в подготовительную емкость доливают больше воды, чтобы была возможность погрузить всасывающий шланг глубже. Подачу воды перекрывают после того, как она начнет выливаться внутрь расширительного бачка.

4. В завершении процедуры необходимо освободить контур от воздушных пробок. Для этого по очереди открывают краны Маевского на всех имеющихся радиаторах, закрывая их лишь после появления воды. Чтобы не замочить пол, под краны рекомендуется подставлять переносную емкость. Спустив газ из всех батарей, проводят доливку воды в бачок. Как показывает практика, окончательное освобождение открытой системы от воздуха происходит через расширитель после первой топки.

Во время интенсивного использования открытого отопления (чаще всего это бывает зимой) теплоноситель будет постепенно испарятся через расширяющий бак. Объясняется это высокой температурой теплоносителя. Для поддержания работоспособности системы ее нужно периодически доливать, следя за тем, чтобы ее температура не поднималась выше +80 градусов.

Какую воду лучше заливать в систему отопления

Существует несколько видов воды, заливаемой в отопительный контур:

• Водопроводная. Сюда же можно отнести жидкость, взятую из скважины, колодца или ближайшего водоема. Главное достоинство этого варианта – его дешевизна. Однако качество такого теплоносителя довольно низкое: он довольно агрессивно воздействует на внутренние стенки контура из-за растворенных в нем солей и кислорода.

• Кипяченная. Кипячение позволяет вывести из воды часть кислорода и солей, выпадающих в осадок. Однако подготовить таким способом воду для объемного контура довольно непросто.

• Очищенная реагентами. Для нейтрализации вредных примесей вместо кипячения удобно применить специальные химические вещества – реагенты. Подготовленная таким образом вода нуждается в тщательном процеживании перед заливкой в систему.

• Дистиллированная. Ее продают в сантехнических магазинах в емкостях различного объема. Похожими свойствами обладает также дождевая вода, которую некоторые хозяева частных домов специально собирают для последующего использования в отопительных сетях.

• Антифризы. Их применяют вместо воды в тех случаях, когда система отопления склонна к замерзанию (температура кристаллизации антифризов намного ниже, чем у воды). Этот способ заполнения отопительного контура из-за своей дороговизны используется довольно редко.

Антифризы для отопления

Заключение

Заполнение отопительного контура водой является довольно сложной и трудоемкой процедурой, выполнять которую рекомендуется, как минимум, вдвоем. Во время ее реализации важно не спешить, тщательно соблюдая все рекомендации. Особого внимание заслуживает подготовка воды к заливке в контур: в тех случаях, когда по финансовым или иным соображением используется жидкость из водопровода, ее нужно, по крайней мере, прокипятить. Для удаления постепенно скапливающихся в теплоносителе частиц осадка и ржавчины рекомендуется оснастить систему специальными фильтрами-грязевиками.

Закачка теплоносителя в систему отопления, материалы для теплообменника

В промышленности, коммерческой и коммунальной сферах используются различные теплообменные комплексы для отопления, кондиционирования помещений, охлаждения и обеспечения микроклимата объектов. Для отопительного оборудования, как и для других теплообменных систем, в качестве рабочей среды на практике принято применять составы низкозамерзающие всесезонные и жидкости охлаждающие (общепринятый термин – антифризы) – для краткости теплоносители. Одной из основных особенностей теплоносителей служит их универсальность – возможность применения в широком температурном диапазоне эксплуатации теплообменных систем от минус 70°С до 130°С (а иногда и до 170°С).

Это повышает эффективность, снижает затраты на энергетические ресурсы. Незамерзающая всесезонная жидкость особенно необходима в том случае, если отопление не постоянное, или возможны сбои в процессе работы. При использовании в качестве рабочей среды воды систему теплообмена можно заполнять из традиционного водопровода с обычным давлением, а для заполнения теплоносителем потребуется специальный насос.

Открытые и закрытые системы – заполняем грамотно

В закрытой теплообменной системе нет контакта теплоносителя с атмосферным воздухом. На теплообменных аппаратах установлены краны Маевского, с помощью которых можно выпускать воздух при заполнении системы теплоносителем. Закачка теплоносителя в закрытую систему отопления происходит с помощью насоса, который создает давление не менее 1,5 атмосфер. Важным условием процесса заполнения является обеспеченность достаточным количеством теплоносителя, чтобы выполнить залив его за один производственный цикл.

Этапы заполнения закрытой отопительной системы:

• кран подкачки или слива теплоносителя соединяется с подающим напорным рукавом;
• противоположный конец рукава крепится к насосу специального типа;
• насос подсоединяется к промежуточной буферной ёмкости, из которой теплоноситель будет перекачиваться в теплообменное оборудование через систему трубопроводов;
• на одной из верхних точек открывается «воздушный» кран Маевского и включается насос для подачи теплоносителя;
• по мере проведения залива следует добавлять теплоноситель в промежуточную буферную емкость, для поддержания рабочего уровня;
• при достижении теплоносителем предохранительного клапана на теплообменном аппарате процесс заполнения завершается.

Далее закрывается «воздушный» кран Маевского и перекрывается линия сливного трубопровода, затем отключается насос. После циркуляции на «холостом» режиме не менее суток всех теплообменных аппаратов вновь открываются «воздушные» клапаны для удаления из системы скопившегося воздуха. После удаления скопившегося воздуха производится компенсационная подкачка соответствующего объёма теплоносителя до величины требуемого рабочего давления в системе. Подкачка может быть повторена, если в системе образовались новые воздушные пробки после продолжения циркуляции. Длительность и повторы процедуры зависят от объёма теплообменной системы и её конструкционных особенностей.

Для открытой отопительной системы процесс заполнения аналогичен, но уже не потребуется этапа удаления освобождающегося из системы воздуха, так как она не оборудована гидравлическим запором — «воздушным» краном. Остатки воздуха из теплообменных аппаратов и системы трубопроводов за счёт разности плотности с рабочей средой отведутся через расширительный бак. Заполнение открытой системы отопления теплоносителем относительно проще, но такая теплообменная система менее эффективна.

Подбор качественного носителя для отопления

Основная сфера деятельности компании «SVA» – производство теплоносителей. В номенклатуре производимых предприятием теплоносителей представлен широкий ассортимент жидкостей охлаждающих низкозамерзающих различных видов. Производимые составы низкозамерзающие всесезонные и жидкости охлаждающие сохраняют свои свойства в экстремальных условиях, обеспечивают максимум эффективности передачи тепловой энергии. Возможно оказание услуги по организации доставки продукции по всей России со склада (Тверская обл., пгт Редкино, ул. Заводская, д. 1), поскольку у предприятия имеются удобные подъездные пути для автомобильного и железнодорожного транспорта. Отгрузка осуществляется в любых объемах, учитываем индивидуальные пожелания покупателей, по расфасовке товара в транспортную тару. Предлагаем любые партии теплоносителей в виде концентратов или готовых к применению товарных марок. На каждую приобретаемую товарную марку теплоносителя собственной аккредитованной и аттестованной лабораторией ОТК оформляется паспорт качества по результатам фактических испытаний проб, отобранных от товарной партии продукции. По вопросам консультаций подбора видов охлаждающих жидкостей, а также для оформления и оказания услуг обращайтесь к нашим специалистам.

Как заполнить замкнутую систему отопления антифризом в частном доме

Закрытая система отопления не имеет связи с атмосферой , что частично повышает давление.

Это связано с защитой от условий окружающей среды и изменений погоды на улице.

Заполнение замкнутой системы отопления теплоносителем имеет свои особенности.

Одноклассники

Особенности заправки закрытой системы отопления

Для выполнения работ вам понадобится насос и расширительный бачок. Рекомендуется делать это вместе … Задача первая — заполнить контур водой, пока вторая управляет выпуском воздуха.

Если приходится делать все в только , то достаточно включить слабую голову. Клапан сброса газа должен располагаться в верхней части трубопровода, вдали от котла.

Перед запуском под место вытекания жидкости ставится емкость для ее сбора.

Кран для удаления воды установлен внизу … Недалеко от него, возле котла, смонтирована подающая труба. Для наполнения используется шланг, который помещается в водопровод или подключается к насосу. Успешному процессу способствует высокий напор. Система заполнится, когда из выпускного клапана выйдет жидкость. Затем воздух выпускают и проверяют давление. При необходимости повторите процедуру.

В двухконтурной системе процесс проще. Для залива используйте система макияжа , если есть. Он автоматически сбалансирует, удалит газ и выберет заданное давление. Если он отсутствует, вам нужно будет подключить подачу воды к бойлеру шлангом и залить ее через последний. В этом случае придется вручную чистить контур от воздуха.

Если котел газовый , то придется снять лицевую крышку . .. Есть подкачивающий насос. Устройство включается за счет нагрева теплоносителя.

Жидкость смешивается с газом, который необходимо удалить: для этого отверткой приоткрывается клапан внутри устройства. Когда из него появляется вода, клапан затыкается.

Процедуру повторяют 3-5 раз с интервалом 2-3 минуты. Если котел перестал кипеть, проводится проверка давления.

Закончив заправку закрытой системы, переходят к осмотру целостности труб. После этого производятся отладка и гидравлические испытания.

Виды охлаждающих жидкостей

Существует несколько видов, в основном жидкости но встречаются также газообразные … Чаще других используют следующие два вещества.

Вода

Стандартный наполнитель для трубопровода. Он хорошо переносит нагревание и не вызывает химических реакций кроме окисления металлов. В процессе работы контур частично заполняет накипь , образующуюся при остывании жидкости.

Важно! При использовании данного вещества достаточно проводить ежегодную очистку системы от твердых образований.

Антифриз

Антифриз используется в системах, которые периодически отключают, особенно в холодное время года. Это также полезно в северных районах. При остывании трубы не лопнут, что бывает с водой. Для вливания антифриза рекомендуется создать систему с контуром малого диаметра , и установить радиаторы панель . Это позволяет экономить на расходе жидкости.

Фото 1. Тосол модель ЭКО-30 на основе пропиленгликоля с карбоксилатными добавками, вес — 10 кг,.

Кроме того, заливать намного сложнее: антифриз нельзя заливать напрямую по шлангу или через бак (в закрытой системе).

Залив выполнить одним из двух способов:

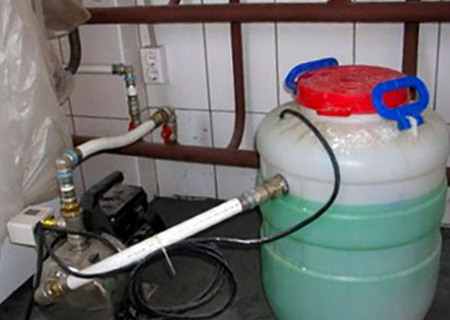

• Снизу насосом. Создает давление, благодаря которому антифриз начинает циркулировать. Для этого потребуется специальный механизм, способный воздействовать на жидкости, отличные от воды.
• Через обратный клапан. Подключается к контейнеру, располагая его как можно выше. Это помогает снизить давление. После завершения заливки остатки сливают.

Виды незамерзающих жидкостей

Тосол в системе отопления частного загородного дома может быть изготовлен на основе одного из двух видов жидкостей:

• этиленгликоль;
• пропиленгликоль.

Этиленгликолевый антифриз можно охарактеризовать как токсичный, но в то же время дешевый, в то время как пропиленгликолевый антифриз не вреден для здоровья человека, но стоит дорого.

Тосол для системы отопления

Продавцы ориентируются на продажу второго вида охлаждающей жидкости, исходя из ее нетоксичности. Ходят даже слухи, что небольшое количество вредной жидкости может попасть в питьевую воду по системе горячего водоснабжения и отравить жильцов в случае протечки.

Не волнуйтесь, ведь правильно установленная система отопления никогда не пустит антифриз в воду. Пока утечки настолько малы, что не могут быть настолько опасны. Кроме того, производители окрашивают антифриз на основе этиленгликоля в красный цвет, а на основе пропиленгликоля – в зеленый, поэтому, если вдруг произойдет утечка, ее можно будет легко заметить.

Если вы полностью уверены в качественной сборке системы отопления и не имеете больших денег на дорогую жидкость, то не бойтесь и заливайте антифриз на основе этиленгликоля, внимательно следя за процессом и не отступая от инструкции. Если вы хотите лишний раз подстраховаться и не переживать, то просто заплатите необходимую сумму и купите антифриз на основе пропиленгликоля.

Антифриз часто можно приобрести в виде концентрата. Разводить надо строго, как сказано в инструкции. Не делайте «антифриз» очень концентрированным, так как это может вызвать отложения в теплообменнике. Антифриз лучше менять раз в пять лет.

Подробную информацию об охлаждающей жидкости на основе пропиленгликоля можно найти здесь.

Подготовительные работы

Выполняются вне зависимости от состояния оборудования.

Гидравлические испытания

Как старые, так и новые трубы необходимо промыть и испытать:

1. Водой жгут очистить от технологического мусора, накипи. С добавлением химикатов можно удалить накипь и ржавчину.

   При соблюдении правил эксплуатации (не сливать охлаждающую жидкость летом) данную процедуру проводят с перерывом в два года.

2. Испытания проводились воздухом под высоким давлением. Для опрессовки рабочего индикатора умножить на 1,25 (значение варьируется в зависимости от материала и объема воды). Давление в течение всей операции может падать не более чем на 1%.

Проверка на наличие проблем

При гидравлических испытаниях система осматривается на наличие трещин и щелей, протечек. После этого нужно проверить работоспособность оборудования: насоса, расширительного бака, бойлера и прочего.

Арматура перекрытия

После завершения осмотра нужно все затянуть клапаны , ведущие к сливу жидкости из радиаторов, а также блок воздушных клапанов.

Разновидности охлаждающих жидкостей

Наиболее бюджетным вариантом теплоносителя является вода, но использование этой жидкости не всегда оправдано. Эту жидкость следует использовать в трубопроводах, не подверженных коррозии. Перед заполнением системы отопления желательно провести дистилляцию воды, что предотвратит образование накипи в трубах. Кроме того, указанная жидкость замерзает при воздействии отрицательных температур, что в итоге приведет к разрыву трубы.

Впрыск антифризов повышает теплоотдачу дома Цена антифриза для системы отопления загородного дома зависит от многих характеристик. К любому типу охлаждающей жидкости предъявляются следующие требования:

• определенная степень вязкости при резких перепадах температуры;
• инертность жидкости по отношению к поверхности труб;
• теплоноситель должен быть безопасным для здоровья человека, не разрушать стенки трубопроводов;
• стоимость жидкости должна окупиться в течение определенного периода времени.

Как правильно заполнить систему

Существуют два принципиально разных способа залив воды.

Сверху

Выполнено с циркуляционным насосом … Целесообразно использовать электрический, особенно в системах с перепадом высот от 10 метров.

Если имеется только ручное устройство, наполнение может производиться из верхней точки с помощью ниппеля, соединенного с воздушным клапаном.

Жидкость течет самотеком … Спускной клапан должен быть открыт внизу. Его закрывают, как только появляется вода. Это помогает создать статическое давление, равное высоте контура, деленной на при 10 атм.

Далее необходимо увеличить количество жидкости до рабочего значения. К штуцеру подсоединить шланг с шаровым краном. С другой стороны к нему крепится переходник на насос с манометром. Шланг наполняется водой при закрытом вентиле на трубе. Затем его направляют в контур, создавая поток воздуха от насоса. Процедура повторить 3-5 раз . Делать это нужно осторожно, чтобы газ не попал в трубопровод. В противном случае придется чистить систему.

Снизу

Для процедуры потребуется емкость объемом не менее 200 литров (больше, в зависимости от системы). В него помещается насос, создается необходимое давление.

​

Последний рассчитывается исходя из высоты головы: значение в метрах разделить на 10 и получите число в атмосферах.

Бочка предварительно наполнена водой. Уровень должен быть выше патрубка во избежание попадания воздуха. По мере прокачки жидкость доливается.

При заливке антифриза используйте небольшую емкость, чтобы не загрязнить шланг и корпус насоса. Его количество необходимо пополнять чаще, периодически останавливая процесс.

Заполнение производится при открытых воздуховодах . .. Последними являются краны Маевского, размещаемые на батареях. Под ними устанавливаются предметы для сбора жидкости. Когда он течет, клапаны закрыты.

Контроль давления осуществляется по манометру … Если показатель превышает статический (принимается равным длине напора в контуре, деленное на 10 ), воду продолжают заливать в систему до тех пор, пока не будет получено требуемое значение.

После завершения процесса насос выключается. После этого воздушные клапаны открываются. Это необходимо для удаления газа из системы. Давление в этом случае упадет, поэтому потребуется долить жидкость.

Внимание! Наконец, трубопровод должен быть осмотрен на трещин и утечек.

Как залить антифриз в открытую систему

Здесь стоит купить безопасный пропиленгликоль. Все дело в открытом расширительном бачке, сообщающемся с атмосферой. Так как он находится внутри дома (обычно на чердаке), в жилые помещения могут проникать небольшие количества испарений. Вообще заливать антифриз в открытую систему нецелесообразно. Лучше переделать его закрытым, откуда он не будет испаряться.

Разбавленный концентрат переливается через расширительный бак или подпиточный клапан с помощью насоса. При этом все воздушные краны Маевского, установленные на радиаторах, должны быть открыты. По мере заполнения краны закрываются, после чего уровень охлаждающей жидкости доводится примерно до 1/3 объема расширительного бачка.

Консультация. Перед тем, как закачать антифриз в систему отопления дома своими руками, необходимо убедиться, что все запорно-регулирующая арматура открыта.

После запуска и прогрева котла необходимо повторно стравить воздух через батареи. Если уровень нагретой охлаждающей жидкости в расширительном бачке упал, то антифриз доливается примерно до половины.

Можно ли добавить антифриз в систему отопления?

Опубликовано: 17 июня 2014 г. — Брэд Уайт и Боб «Хот Род» Рор

Категории: Горячая вода, Солнечная энергия, Геотермальная энергия система?»

Брэд Уайт отвечает:

Антифриз обычно делается, но, как и все остальное, вы должны делать это правильно. Не используйте автомобильный антифриз (этиленгликоль, который также содержит силикаты). Используйте только пропиленгликоль, такой как продукты Noble No-Burst или Downtherm с ингибиторами.

Гликоль представляет собой химическое вещество сахаро-спиртового типа. Это потенциальная пища для бактерий и может стать кислой, если ваши ингибиторы закончатся из-за постоянных утечек и пополнения запасов пресной воды. Вы должны следить за химическим составом воды в системе и рН.

Гликоль найдет места утечки, о которых вы и не подозревали, даже если система теперь «герметична». Более низкое внутреннее поверхностное натяжение гликоля имеет тенденцию находить эти пути. Стержни клапанов, завинчивающиеся колпачки на клапанах на концах шлангов, слабые паяные соединения. . . вы увидите его в живом цвете, если есть утечки.

Гликоль снижает производительность системы. Если система имеет большие размеры или структура изолирована за пределы первоначальной конструкции системы, отлично, вы, вероятно, застрахованы. Если нет, вы можете потерять от 5 до 10 процентов. Ваш циркулятор будет работать усерднее, чтобы доставить жидкость.

Гликоль можно закачивать вручную или с помощью моего машинного насоса. Мне нравится мой Silver King Force Pump, но дозатор Axiom — отличный способ отслеживать утечки и избегать разбавления. (Отключите воду для подпитки при использовании Axiom).

Боб «Хот Род» Рор отвечает:

Вот несколько советов и идей по использованию растворов антифриза в вашей системе отопления. Во-первых, когда это необходимо? Конечно, любая система, установленная на открытом воздухе и в морозном климате, является идеальным кандидатом. Системы снеготаяния, без сомнения. Удаленные хижины в горах, да. Возможно, дом, который пустует в течение длительного времени в условиях мороза.

Я не думаю, что гликоль требуется в каждой гидравлической системе. Это требует дополнительного времени, денег и обслуживания.

Гликоль на самом деле получают из сырой нефти. Нефтепереработчики провели несколько процессов «крекинга», чтобы получить раствор, который мы называем гликолем.

Существует два основных типа гликолей, используемых для обогрева и охлаждения: пропиленгликоль (PG) и этиленгликоль (EG).

Пропиленгликоль считается нетоксичным, или, по крайней мере, Управление по санитарному надзору за качеством пищевых продуктов и медикаментов помечает его как слабоострую пероральную токсичность. В пищевой форме PG широко распространен в пищевой промышленности в качестве усилителя вкуса и запаха. Посмотрите на этикетки на хранящихся хлебобулочных изделиях, чтобы увидеть, как используется PG или какой-то другой сорт.

Будучи малоактивным или нетоксичным, PG можно безопасно использовать в системах, где бытовая вода может вступить в контакт с жидкостью, или где случайные разливы не вызовут серьезных проблем.

EG все еще используется и распространен в более крупных коммерческих и промышленных приложениях. Как правило, он дешевле и менее вязкий, что означает, что он дешевле и лучше переносит тепло. Считается, что EG обладает умеренно-острой пероральной токсичностью по сравнению с низким рейтингом PG. Он не одобрен FDA или USDA для использования в пищевой промышленности.

ЭГ может убить питомца, если его проглотить, и это не очень приятная смерть. Домашних животных привлекает сладкий запах и вкус. Обращайтесь с этими жидкостями (например, с автомобильным антифризом) и утилизируйте их с осторожностью. Большинство пунктов замены масла избавят вас от слитого антифриза за небольшую плату или бесплатно. Они перерабатывают эти жидкости.

Если вы встретите систему с неизвестным гликолем, эти два типа можно смешать. Однако вы в конечном итоге с неизвестной смесью токсичности. Я бы предпочел, чтобы старая жидкость была смыта, утилизирована и начала новую.

Несколько советов, если вы решите использовать гликоль в своей системе:

Сначала пропустите через систему очиститель. Я предпочитаю хороший гидравлический очиститель. Dow предлагает 1-2% раствор TSP. Один поставщик сказал мне, что можно использовать моющее средство для автоматических посудомоечных машин, поскольку оно не пенится и хорошо удаляет жир и масло. Все эти продукты в основном являются крепкими мылами. Перед добавлением гликоля убедитесь, что все чистящие средства полностью смыты.

Затем убедитесь, что в системе нет утечек. У Glycol есть хитрый способ найти самые маленькие пути утечки. Резьбовые соединения, уплотнения вокруг штоков клапанов и т. д. Планируйте увидеть несколько зеленых «пушистиков» в некоторых местах.

В-третьих, выберите качественную марку и тщательно смешивайте ее. Гликоли следует смешивать только с фильтрованной DI (деионизированной) или DM (деминерализованной) водой. Простая водопроводная вода может подходить или не подходить для смешивания. В гидрогликоли добавлены химические ингибиторы. Эти ингредиенты помогают сбалансировать pH, блокировать жесткость, поглощать кислород и т. д. Если вы смешиваете воду сомнительного качества, вы сразу ставите под угрозу эти важные компоненты гликоля.

Я бы посоветовал приобрести предварительно смешанные гидронгликоли. Большинство гидравлических антифризов доступны в контейнерах любого размера, от пятигаллонного ведра до железнодорожного вагона, предварительно смешанные. Остерегайтесь защиты от замерзания и температуры взрыва на этикетке контейнера.

Придерживайтесь фирменных продуктов, чтобы убедиться, что они первоклассные и должным образом ингибированы. Если ваша система содержит какие-либо алюминиевые компоненты, вы ДОЛЖНЫ использовать специальную смесь AL (алюминий). В настоящее время все основные производители гидронгликоля предлагают жидкости AL. Некоторые производители также предлагают продукты HD (для тяжелых условий эксплуатации). Они имеют лучший пакет ингибиторов, я рекомендую жидкости HD для солнечных батарей, так как они лучше и дольше справляются с перегревом.

Я настоятельно рекомендую отсоединить любые системы автозаполнения бойлера от системы с установленным гликолем. Вы можете купить или построить бак для заполнения гликолем, чтобы система поддерживала давление. Большинству новых модулирующих конденсационных котлов требуется 10-12 фунтов на квадратный дюйм для запуска. Система заполнения гликолем гарантирует, что система не заблокируется из-за условий низкого давления. Вполне возможно, что гидравлическая система отрыгнет немного воздуха в начале отопительного сезона, поэтому убедитесь, что вы компенсируете эту потерю давления, чтобы предотвратить неприятные обратные вызовы.

Наконец, инвестируйте в тестеры гликоля для обслуживания ваших систем. Купите хотя бы тестер защиты от замерзания, например рефрактометр. Купите хороший, который прослужит вам долгие годы. Кроме того, приобретите тестер pH, потому что это даст вам первый признак того, что жидкость была скомпрометирована. Мне нравятся маленькие карманные электронные тестеры.

Маркируйте все системы, в которые вы устанавливаете гликоль! Это может быть так же просто, как заметка волшебным маркером на куртке котла. Многие поставщики гликоля имеют для этой цели предварительно напечатанные этикетки. Укажите тип жидкости и процентное содержание смеси, а также название вашей компании и контактные телефоны.

Ежегодно проверяйте системы на pH и уровень защиты. если гликоль был перегрет, его можно спасти с помощью набора для повышения ингибитора, если это будет определено достаточно быстро.

Большинство производителей гликоля предлагают более глубокий анализ, если вы отправите им образец по почте.

Несколько последних советов:.

Использование гликоля увеличивает стоимость системы. Не забудьте добавить к цене дополнительные компоненты и рабочие часы. Дополнительный рабочий день обычно приходится на очистку, промывку, заполнение, повторную продувку, тестирование и документирование установки.

См. руководство по установке котла. Они укажут максимально допустимое процентное содержание гликоля.

При использовании гликоля может потребоваться увеличение размеров насосов, поскольку гликоль более вязкий, чем вода.

Расширительные баки также могут нуждаться в увеличении размеров.

Плотно закройте все неиспользованные контейнеры с антифризом, чтобы ограничить потребление кислорода, что может привести к истощению поглотителя кислорода в жидкости.

Утилизируйте старые жидкости надлежащим образом. Я использую Safety Kleen для сбора больших объемов.
