Как закрепить кабель к стене, рассматриваем различные варианты и технологии | Энергофиксик

Все в мире стремительно развивается, и мы уже давно привыкли к всевозможным электрогаджетам. А они, в свою очередь, требуют надежного питания по сети. Для того чтобы не знать проблем во время работы вашей проводки, нужно грамотно подойти к ее постройке и, в частности, качественно зафиксировать провода на стенах дома. В этой статье я вам расскажу про современные и проверенные временем способы крепления провода.

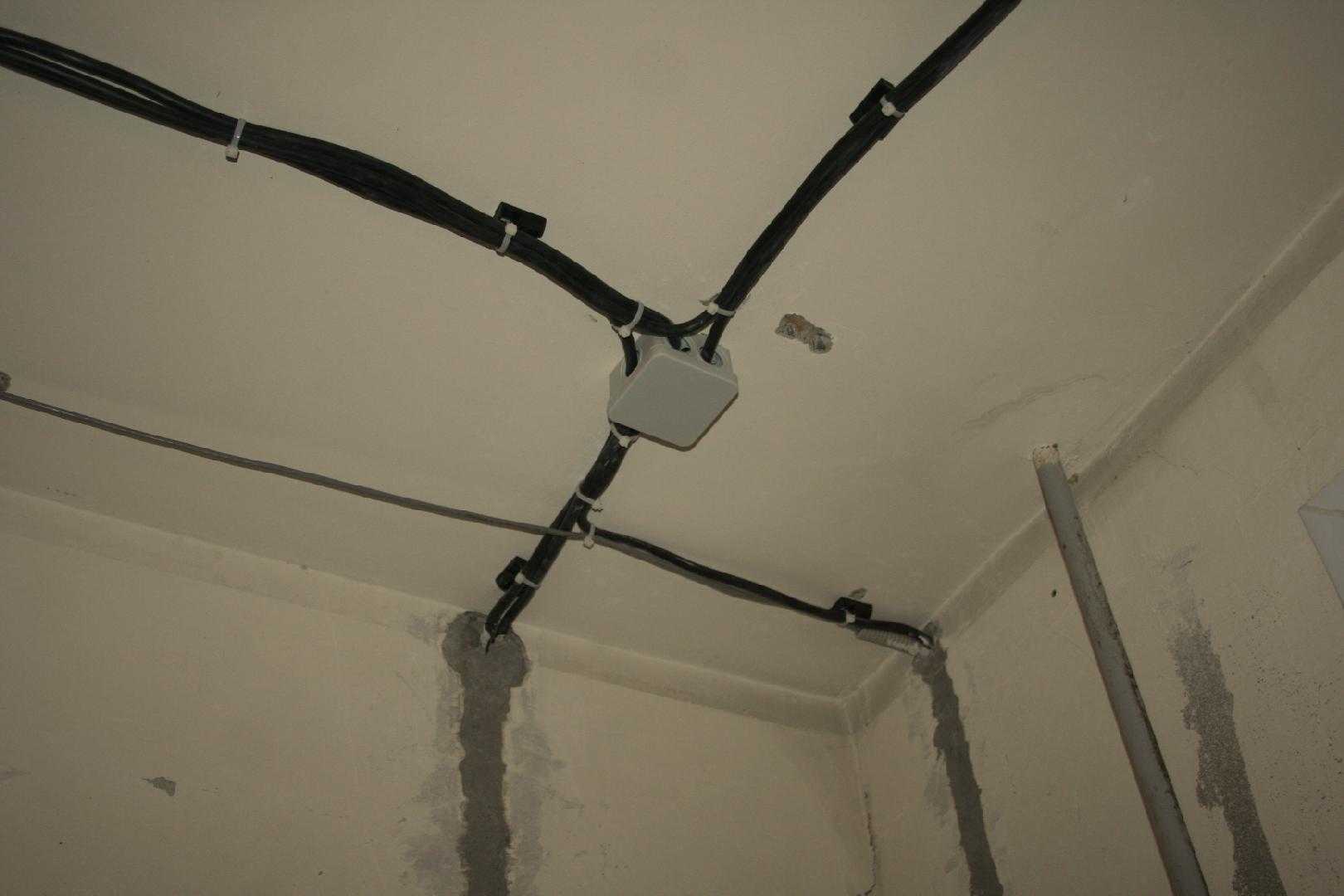

Самый удобный способ крепежа

В зависимости от того, какой способ монтажа вы изберете в своем собственном доме, и будет зависеть вид крепежа провода.

В случае выбора скрытого способа прокладки кабеля необходимо качественно закрепить провод для того, чтобы он не мешал дальнейшему ремонту.

При открытом способе прокладки стараются избирать фиксаторы максимально незаметные, чтобы собой не привлекать внимание.

Еще выбор крепежа напрямую следует от дальнейшего ремонта. Допустим, если вы избрали потолок системы армстронг, а трассы кабелей проходят по нему, то нет совсем никакой нужды укладывать провода в штробы, ведь он и так будет скрыт отделкой.

Готовим инвентарь

Итак, для прокладки кабелей нам может понадобиться: перфоратор, шуруповерт, дрель и, возможно, молоток.

Дюбель хомут

Теперь давайте пройдемся по конкретным видам крепежа и начнем с дюбель хомута. Работать с ним довольно легко. Для уверенного фиксирования провода нам необходимо просверлить в стене перфоратором отверстие сверлом на 6 мм, далее разворачиваем хомут, кладем туда кабель и уже закрытый хомут втискиваем в просверленное отверстие.

Все, провод закреплен. Такие хомуты встречаются двух видов: под круглый провод и под плоский провод. Идеально приспособлен для удерживания одиночного проводника как в штробе, так и просто на бетонной стене, и еще он довольно дешев.

Монтажная площадка

Этот вид крепежа представляет из себя компактную платформу прямоугольной или квадратной формы с проушинами для хомутов и центральным отверстием для дюбель гвоздя.

Данные формочки легко фиксируются как на бетоне, так и на дереве (с помощью саморезов). Также большим преимуществом считается доступность крепления сразу группы проводов, что значительно увеличивает скорость укладки всей проводки. Но они не подходят для штроб.

Специальный дюбель для хомутов

Данный вид крепежа является своеобразным гибридом обычного дюбеля и самореза, при этом выполнен из пластика. Крепится также в просверленное перфоратором отверстие, а далее в проушину вдеваем обычный хомут и фиксируем проводник.

Ничем особенным и примечательным не выделяется на фоне выше рассмотренных приспособлений.

Дюбель стяжка для фиксации кабеля

Это поистине универсальное средство крепежа, которое мастера именуют «хомут с дюбелем».

Данный гаджет выполнен из двух составных частей : непосредственно из дюбеля и самой стяжки.

Собирается он очень просто: сжимаются две составные части, оные потом фиксируются специализированной скрепой. Готовая стяжка выглядит вот так:

Монтаж таков: высверливаем перфоратором отверстие, вставляем зафиксированный дюбель, загоняем пластиковый колышек и закрепляем хомутом кабель.

Стяжка кабельная с отверстием

Кроме самых стандартных стяжек, в магазинах вполне возможно приобрести вот такие модернизированные хомутики. Крепеж осуществляется также очень легко: проделываем отверстие, загоняем туда дюбель и фиксируем стяжку саморезом. Недостатком такого способа является одноразовость крепления, то есть если вам нужно будет переделать крепеж, то придется использовать новый хомут.

Скоба для крепления

Теперь давайте рассмотрим крепеж, оный как нельзя кстати подойдет для укладки кабеля по уже сделанному ремонту.

Этот вид крепежа очень любят кабельщики, так как такая пластина легко фиксирует провод на дереве, пластике. Но стоит помнить, что скоба не подойдет для фиксации провода на бетоне.

Скоба металлическая

А вот этим крепежом обычно фиксируют кабеля уложенные в металлической гофре. Также они считаются многоразовыми, ведь можно просто выкрутить фиксатор и использовать скобу в другом месте.

Пластмассовые клипсы

Предназначены для фиксирования проводов, уложенных в пластмассовые гофры. Легко крепятся на бетоне или дереве и с их помощью достаточно просто формировать трассы рядом идущих кабелей.

Самодельный крепеж

И последним рассмотренным видом крепежа будут старые добрые самоделки. Ведь если нет ни одного вида магазинного исполнения, то крепеж всегда можно сделать собственноручно. Для этого нам понадобится: наша смекалистость, куски проводов и дюбель саморезы.

Нарезаем провод на куски по 3-10 см (длина зависит от толщины и количества фиксируемых проводов) и если провод двойной, то пробиваем его посередине саморезом.

Если же он одинарный, то формируем петлю вокруг головки самореза.

Такой крепеж ничем не будет уступать магазинным образцам. Только помните, лучше использовать одножильные провода. Так как многожильный не даст такой фиксации удерживаемому проводу.

Помимо кусков проводов, допускают применять абсолютно любой подручный материал, например, металлическая лента вполне сойдет в качестве крепежа.

Это все, что я вам хотел рассказать о способах крепежа провода на стенах или потолках вашего дома. Спасибо за внимание.

Уважаемый Читатель, моя статья оказалась полезна и интересна?! Тогда не забудьте оценить ее и подписаться на канал, чтобы не пропустить новые еще более полезные выпуски. Спасибо за внимание!

как и чем закрепить его на стене

Пожалуй, никто не станет отрицать, что современные дома изобилуют различными приборами. Это, например, электроприборы, средства управления и связи. Но ни один из них не работает без электричества. Поэтому-то в ходе строительства и ремонта всегда встает вопрос, как правильно протянуть питающий провод или кабель. Чтобы дом в результате стал удобным, теплым и по-настоящему жилым.

Содержание

1. Чем и как крепят кабель открытой проводки
2. Чем и как крепить кабель в скрытой проводке
3. Крепление с помощью перфоратора
4. Кабель в гофрорукаве
5. Крепление с помощью монтажного пистолета

Однако протянуть кабель – это только одна сторона вопроса. Его необходимо также грамотно закрепить на стене или другой несущей поверхности. Причем закрепить так, чтобы одновременно обеспечить:

• во-первых, удобство;
• во-вторых, безопасность;
• в-третьих, надежность.

И все это становится возможным только в случае использования именно того специального крепежа, который подходит для конкретного случая. Но выбор изделий для крепления кабеля к стене очень велик. Чтобы облегчить вам решение этой проблемы, предлагаем вам ознакомиться с той информацией, которую мы для вас сегодня подготовили.

Чем и как крепят кабель открытой проводки

Открытым способом кабель, как правило, укладывают в деревянных домах. Но и не только. Этот способ могут также использовать и в качестве дополнительного. Например, тогда, когда хотят установить дополнительные розетки или светильники. Но при этом не имеют возможности уложить кабель в плинтус.

Чтобы закрепить кабель открытой проводки, как правило, используют следующие крепежные элементы и изделия:

• Пластиковые скобы, снабженные отверстием для гвоздя. Как правило, гвозди продаются в комплекте. С помощью этих элементов кабель можно надежно закрепить на древесине или пластике. То есть на материалах нетвердых. Причем скобы позволяют крепить провода не только на стенах. Но и, например, на мебели. Чтобы собрать их воедино и упорядочить. Это, как правило, бывает необходимо при наличии большого количества компьютерных проводов. Более того, пластиковые скобы можно также использовать, прокладывая телефонные и интернет-кабели.
• Фарфоровые изоляторы. Данные изделия чаще всего используются при оформлении жилья в стиле ретро. Причем с их помощью кабель можно крепить как на стене, так и на потолке. Фарфоровый изолятор по форме напоминает небольшой бочонок. Имеющееся в нем сквозное отверстие позволяет его закрепить с помощью саморезов или гвоздей. Провода предварительно скручивают в жгут, чтобы затем зафиксировать их с помощью предварительно установленных изоляторов.
• Кабель-каналы. Как правило, эти изделия изготавливают из пластика. Причем их сечение может быть различным, а их длина обычно составляет 2 м. На стену короба можно закрепить с помощью саморезов или гвоздей. Провода же укладываются в их полость, которая после завершения монтажа укрывается крышкой.

Если монтаж производится по древесине или по другой аналогичной поверхности, то для работы понадобится только молоток. Если для монтажа используются саморезы, то потребуется шуруповерт. Хотя можно обойтись и без него. Просто вооружившись обычной отверткой.

Читайте также: Способы укладки открытой электропроводки

Чем и как крепить кабель в скрытой проводке

Крепежные изделия, о которых пойдет речь, можно использовать не только для фиксации скрытой проводки. Они отлично подойдут для таких помещений, где требования к пожарной безопасности очень высоки. Это, например, могут быть баня или гараж. Однако этот крепеж все-таки чаще используют там, где укладываемый провод закрывают. Этой может быть слой штукатурки или какая-то декоративная отделка. Например, гипсокартон, подвесной или натяжной потолок, стеновые панели и т.д.

В принципе, скрытая проводка чаще всего укладывается по бетону и кирпичу. То есть там, где невозможно воспользоваться гвоздем или саморезом. Поэтому крепления для проводов подбирают другие. Причем в ходе работы, как правило, возникает необходимость в специальном инструменте. Это, например, перфоратор, который позволяет устанавливать дюбели. Или монтажный пистолет, обеспечивающий крепление с помощью специальных гвоздей и фиксирующих элементов.

Читайте также: Как уложить скрытую проводку в деревянном срубе

Крепление с помощью перфоратора

Как правило, кабельный крепеж рассчитан на использование дюбелей диаметра 6 мм. Следовательно, на перфоратор следует установить сверло, чтобы проделывать отверстия соответствующего размера в бетонных или кирпичных поверхностях.

С помощью перфоратора можно установить следующие крепежные элементы:

• Дюбель-хомуты. В принципе, это обычные пластиковые петли, на ножках которых имеются специальные шипы. Петли могут иметь различные формы и размеры. И это позволяет в результате укладывать в них кабели различного диаметра и различной формы – плоский или круглый. Чтобы закрепить кабель с помощью дюбель-хомута, его протягивают в петлю крепежа. А ножки последнего забивают в высверленное перфоратором отверстие. Ножки крепежа прочно удерживаются в отверстии, потому что шипы упираются в его станки и воспрещают выскальзывание.
• Нейлоновые стяжки. Как правило, эти стяжки крепятся на стене с помощью дюбеля. Чтобы закрепить провод в установленной стяжке, его, во-первых, подвязывают на основании. Во-вторых, стяжку просто-напросто затягивают. Но у этого способа крепления кабеля к стене имеется довольно большой недостаток – невозможность переделать или демонтировать проводку, не срывая саму стяжку. Потому что затянуть ее можно только единожды.
• Дюбели для стяжки. Как правило, данное пластиковое изделие имеет на своей ножке резьбу или шипы. А также большую головку, в отверстие которой вставляется фиксирующая стяжка.
• Дюбель-стяжки. В принципе, данный крепеж можно рассматривать ка, соединенные вместе нейлоновую стяжку и дюбель.
• Монтажные площадки. Данные изделия, как правило, бывают пластиковыми. Они снабжены фиксирующими узлами или ушками для продевания стяжек. Сами площадки крепятся к стене с помощью дюбелей. Однако существуют и самоклеящиеся площадки. Но они в основном предназначены для крепления кабелей на гладких поверхностях. Например, на кафеле, пластике или мебели. Монтажные площадки могут иметь различные формы и размеры. Более того, с помощью одной площадки можно закрепить сразу несколько проводов. Если, конечно, это предусмотрено ее конструкцией.

Кабель в гофрорукаве

Чтобы повысить пожарную безопасность проводки, ее могут укладывать в гофрированные рукава или в ПВХ-трубы. В таком случае крепление рукава или ПВХ-трубы с кабелем к стене производится с помощью металлических скоб и пластиковых клипс.

Перечисленные способы используются, как правило, при разовых работах или в ходе строительства собственного дома. То есть профессионалами они используются довольно редко.

Читайте также: Важные моменты укладки электропроводки в частном доме

Крепление с помощью монтажного пистолета

Монтажный пистолет используют, как правило, тогда, когда речь идет о профессиональном электромонтаже. Потому что этот инструмент значительно увеличивает скорость выполнения работ, т.к. отпадает необходимость высверливания отверстий для дюбелей. Причем стоит отметить, что специалисты часто называют его нейлером.

В магазинах можно найти монтажные пистолеты различных марок. Однако фиксирующие элементы к своим пистолетам предлагают только некоторые производители. Одним из таких производителей является компания Hilti.

Читайте также Инструменты HILTI

Кабельный крепеж этой марки, как правило, аналогичен тому, о котором мы описали выше. Однако имеются также и уникальные изделия. Их особенность состоит в том, что к бетонным или кирпичным поверхностям их просто пристреливают гвоздями. То есть процесс электромонтажа существенно ускоряется. К таким уникальным изделиям можно отнести, в частности:

• Фиксаторы X-FB, напоминающие металлические скобы. Их, как правило, используют, чтобы проложить толстый и жесткий кабель, помещенный в гофротрубу.
• Фиксаторы X-DFB MX, являющиеся двойными и позволяющие крепить параллельные трассы.
• Фиксаторы X-EKSC MX. Их, как правило, используют, чтобы закреплять рукава большего диаметра.
• Держатели X-EKB MX. С их помощью можно легко смонтировать сложную многолинейную проводку на потолке. Крыло этого держателя способно удержать целый десяток различных кабелей.
• Держатели Х-ЕСН, имеющие открывающиеся защелки. Данными изделиями можно закрепить целый пучок различных проводов.
• Держатели Х-ЕСТ, напоминающие монтажные площадки. Они, как правило, используются, чтобы крепить провода с помощью кабельной стяжки.
• Текстильная лента Х-ТТ, применяемая в основном для укладки кабелей на полу. Причем саму ленту фиксируют, пристреливая ее края гвоздями.

Итак, для крепления кабелей имеется широкий выбор крепежных изделий и приспособлений. Подбирать их следует очень внимательно и обдуманно. Причем исходить при этом следует из конкретных обстоятельств и типа прокладываемой проводки. Кроме того, нельзя забывать и о том, что установка крепежа, как правило, не обходится без специального инструмента. То есть лучше брать тот крепеж, для установки которого у вас уже имеется необходимое приспособление.

Конечно, нет! Это напрасная трата денег

0%

Инструмент, конечно, интересный, но в его необходимости я сомневаюсь

0%

Нейлер домашнему мастеру необходим, чтобы ускорить выполнение работы

0%

Проголосовало: 0

next post

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать понравилась Вам статья или нет. Спасибо!

Как найти оборванный электрический провод в стене? (3 метода)

В этой статье вы узнаете три способа найти оборванный провод, не повредив стену.

Небезопасно иметь оборванный электрический провод в стене, потолке или полу. Например, оборванный провод может электризовать части вашего дома и вызвать электрический пожар. Чтобы этого не произошло, следует отследить оборванный провод и как можно скорее починить его.

Как правило, для отслеживания оборванных электрических проводов в стене следуйте этим трем методам.

• Используйте инспекционную камеру.
• Используйте магнитный или электронный искатель шипов.
• Используйте кабельный искатель.

Ниже я подробно расскажу об этих методах.

Метод 1 — Использование видеокамеры

Видео | Review Tube

Без сомнения, это самый простой способ отследить оборванные электрические провода. Эти устройства поставляются с крошечной камерой, соединенной с гибкой трубой. Вы можете навозить вокруг камеры внутри стены из-за гибкой трубы.

Все, что вам нужно сделать, это найти отверстие и вставить камеру и трубу. Если вы не можете найти отверстие, просверлите новое, подходящее по размеру для инспекционной камеры.

Видео | Обзорная трубка

Затем проведите камеру вдоль проводов. Проверьте экран на наличие оборванных проводов.

Несмотря на то, что этот метод довольно прост, у него есть несколько недостатков.

• Каждый раз дырку не найдешь.
• Сверление нового отверстия повредит вашу стену.
• Навигация по камере внутри стены будет непростой.

Подсказка: Большинство инспекционных камер поставляются с небольшим источником света. Таким образом, вы можете осматривать темные области без особых проблем.

Способ 2. Использование магнитного или электронного искателя стержней

Среди многих инструментов, которые можно использовать для отслеживания электрических проводов, искатели стержней являются одними из лучших. Например, вы можете использовать магнитный или электронный искатель шипов.

Магнитные искатели стержней

Видео | RANDOMFIX

Магнитные искатели гвоздей могут обнаруживать металлические гвозди. Таким образом, если вы обнаружите какие-либо гвозди рядом с электрическими проводами (внутри стены), эти гвозди могли стать причиной обрыва провода. Для правильной проверки выполните следующие действия.

1. Получите план дома.
2. И проверьте электрическую схему.
3. Найдите предполагаемую линию электропроводки на схеме.
4. Определите участок стены, в котором проходит предполагаемый кабель.
5. Проверьте наличие металлических гвоздей с помощью магнитного искателя шпилек (параллельно предполагаемому проводнику).

Важно: Использование магнитного искателя не лучший способ проверки проводов на предмет обрыва, так как он обнаруживает только металлические гвозди. После обнаружения вам придется использовать другой метод для проверки проводки в этом месте.

Электронные искатели шипов

Видео | Коллекция DaxXxu MiX

Электронные искатели шипов могут обнаруживать металлические гвозди и оборванные провода, в отличие от магнитных искателей шипов. Таким образом, это гораздо лучшее устройство, чем магнитный искатель шипов. Вот несколько простых шагов, чтобы использовать электронный искатель шипов.

1. Получите план дома.
2. Проверьте электрическую схему.
3. Найдите предполагаемую линию электропроводки на схеме.
4. Определите участок стены, в котором проходит предполагаемый кабель.
5. Проверьте наличие оборванных проводов с помощью электронного искателя шпилек.

Если вы обнаружите оборванные провода в стене, войдите в эту область и подтвердите проблему.

Метод 3. Использование кабельного искателя/искателя проводов

Использование кабельного искателя — лучший из этих трех методов. Это даст лучшие результаты, чем предыдущие два метода.

Существует два типа локаторов проводов.

• Тональный кабельный локатор
• Сигнальный кабельный локатор

Тональный кабельный локатор

Этот кабельный локатор издает звуковой сигнал при перемещении датчика по правильному пути прохождения провода.

Локатор сигнальных кабелей

Локаторы сигнальных кабелей отображают сильный сигнал при перемещении датчика по правильному пути проводки.

Вы получите лучшее представление об этих двух кабельных локаторах из соответствующих руководств ниже.

Поиск оборванного провода в стене с помощью локатора тонального кабеля

Для этой демонстрации предположим, что вы проверяете проводное соединение от розетки-A до розетки-B. И вы не знаете, оборваны электрические провода или нет. Итак, вы будете использовать трассировщик тонов для обнаружения оборванных проводов.

Вещи, которые вам понадобятся

• Тональный кабельный локатор
• Электрическая схема вашего дома

Шаг 1 – Получите электрическую схему

Видео | DailyElectrician

В первую очередь приобретите электрическую схему. Это даст четкое представление о том, как электрические провода проходят в стенах. Например, вы будете знать, проходят ли провода по вертикальной или горизонтальной линии.

Шаг 2. Найдите выходы A и B на схеме

Видео | DailyElectrician

Затем найдите две розетки, которые вы проверяете на наличие оборванных проводов, на электрической схеме. Поначалу понимание схемы подключения может быть немного сложным. Но вы получите это в конце концов. Ведь вам нужно только направление проводов.

Совет: Если у вас возникли проблемы с чтением электрической схемы, обратитесь за помощью к электрику.

Шаг 3. Определите путь электропроводки в стене

Видео | Пилот Джон

Затем перепроверьте схему электропроводки и стену и получите приблизительное представление о пути электропроводки в стене (от розетки-A к розетке-B).

Шаг 4. Отключите основное питание

Никогда не используйте локатор тонального кабеля на проводах под напряжением. Это повредит устройство. Отключите основное питание перед началом отслеживания. Или выключите соответствующий автоматический выключатель.

Шаг 5. Сгруппируйте провода в две розетки

Видео | Почини этот дом

Как видите, в розетке А есть три комплекта проводов. И каждый набор имеет черный горячий провод, белый нейтральный провод и оголенный медный провод (заземление). Вам придется проверить все эти провода.

Но сначала сгруппируйте их соответствующим образом. Таким образом, вы не проверите по ошибке два провода в двух разных соединениях.

Шаг 6. Установка локатора тонального кабеля

Теперь возьмите локатор тонального кабеля и осмотрите его. Это устройство состоит из трех частей.

Видео | Fix This House

• Тонер
• Щуп
• Два зажима типа «крокодил»

Тонер улавливает сигнал, поступающий от щупа, а щуп используется для обнаружения проводов. Наконец, зажимы типа «крокодил» подключаются к проводам, которые вы хотите проверить.

Видео | Fix This House

Подойдите к Outlet-A и подключите зажимы типа «крокодил» к горячему и нейтральному проводам (выберите любой набор проводов из трех).

Затем включите тонер и зонд.

Шаг 7. Отслеживание оборванных проводов

Видео | Fix This House

После этого идите к розетке B и поместите зонд на каждый провод. Два провода, которые издают громкий звук, должны быть проводами, которые подключаются к зажимам типа «крокодил».

Если ни один из проводов не издает звуковой сигнал, эти провода повреждены.

Если выход B дает положительный результат (провода не повреждены), вы можете дополнительно проверить эти провода с помощью щупа.

Видео | Fix This House

Возьмите два провода и вставьте их в два отверстия, расположенные на зонде. Соединение проводов не нарушено, если на щупе горит желтый индикатор.

Выполните те же действия, что и в шагах 6 и 7, для всех остальных проводов.

Шаг 8. Определение точного местоположения

Видео | Пилот Джон

Предположим, что на шаге 7 у вас оборвался провод. Но вам нужно знать точное местонахождение оборванного провода (в стене). В противном случае можно повредить всю площадь стены. Итак, вот простое решение.

Сначала определите путь электрического провода (вы уже знаете это из шагов 1, 2 и 3). Затем проведите локатор тона вдоль пути прохождения провода. Место, где тон слабый, может быть местом с оборванным проводом.

Поиск оборванного провода в стене с помощью локатора сигнального кабеля

Видео | Amprobe Test Tools

Использование локатора сигнального кабеля аналогично приведенному выше 8-шаговому руководству. Единственная разница в том, что это устройство подает вам сигналы вместо тона.

Видео | Amprobe Test Tools

Если мощность сигнала находится в пределах 50-75, это указывает на правильное подключение проводов.

Ознакомьтесь с некоторыми из наших статей по теме ниже.

• Как закрыть электрические провода
• Как защитить электрические провода от крыс
• Как перерезать электрические провода

Видеоматериалы

Extech Instruments

RANDOMFIX

Коллекция DaxXxu MiX

DailyElectrician

Fix This House

Пилот Джон

Тестовые инструменты Amprobe

Насколько полезна была эта статья?

Сожалеем, что это не помогло!

Давайте улучшим этот пост!

Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

О Сэме Орловском

Сертификаты: B.E.E.
Образование: Университет Денвера – Электротехника
Проживает: Denver Colorado

Электротехника — моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом. Один из путей моей карьеры начался с работы разнорабочим, так что у меня также есть большой опыт в обустройстве дома, которым я с удовольствием делюсь.

| Reach Me

Как исправить участок медного провода с оголенным медным проводником

Перерезанный провод — типичное явление при работе с электропроводкой, и с этой проблемой вы, вероятно, столкнетесь один или два раза, работая электриком-самоучкой.

К счастью, проблему легко решить, но при правильном руководстве. Помните, что вы имеете дело с электричеством и должны устранять проблему осторожно.

Ниже мы рассмотрим причины перекусывания проводов и способы устранения проблемы. Взглянем!

Что такое провод с заглушками?

Проволока с надрезами представляет собой металлическую проволоку с разорванной внешней оболочкой из-за напряжения при крутых изгибах или чрезмерного износа.

Эти поврежденные провода требуют немедленного ремонта, если только вы не уверены, что изоляция электрических проводов не повреждена.

Зазубренный провод для зарядного устройства телефона

Причины зазубренных электрических проводов

Зазубренные провода могут возникать по следующим причинам.

Естественные причины

Большинство электрических проводов имеют пластиковый изолятор и кабельную оболочку. Несмотря на то, что пластик прочный, со временем он изнашивается.

После износа оголенные горячие провода могут вызвать короткое замыкание при контакте с нейтральными проводами.

Порванная проволока

Вибрации также могут вызвать порезы через несколько дней или лет.

Для этих перемещений необходимо лишь создать крошечные промежутки в изоляторе, которые могут вызвать искрение, поскольку ток пытается течь к заземляющим проводам или нагрузкам.

Дуга будет продолжать накапливать тепло, которое сжигает изоляцию, обнажая больше меди.

Повреждение при ударе

Удар может повредить оболочку и изоляцию отдельного проводника, чтобы добраться до металлического провода.

Это воздействие может быть вызвано падением тяжелых или острых предметов на провода, повторным изгибанием удлинительных кабелей при перемещении и т. д.

Неправильный монтаж

Электрик может перерезать провод в кабелепроводе, протягивая его во время электромонтажных работ.

Это может произойти из-за чрезмерного растяжения или изгиба и может привести к пожару в стенах и внутренних конструкциях.

Гниение

Изоляторы со временем естественным образом изнашиваются, но они могут гнить и разрушаться быстрее под воздействием влаги и солнечного света.

Помимо повреждения кабеля, гниение может вызвать короткое замыкание, которое может сжечь электроприборы на линии.

Горящий кабель из-за короткого замыкания

Случайное надрезание

Если провод находится внутри стен, вы можете случайно надрезать его при работе на поверхности.

Это может быть связано с надрезом дерева или забиванием гвоздей в стену.

Так что вам нужно знать схему проводки в стене, прежде чем вносить какие-либо изменения.

Как починить перерезанный провод

Вам потребуются следующие предметы.

• Инструмент для зачистки проводов
• Отвертка
• Изолента или набор проводов
• Соединительная коробка
• Защитные очки

Шаги

Определите место надреза

Начните с определения места повреждения электроизоляции проводки.

Если вы заметили надрыв оболочки кабеля, но жилы медного проводника не видны, обмотайте кабель изолентой.

Но если вы видите жилы, замените или почините провод.

Электрик держит отрезок провода с надрезом

Починка поврежденного провода

Перед ремонтом отключите источник питания.

Отрежьте участок с оголенными жилами провода, затем зачистите примерно 0,5–1 дюйм изоляции, чтобы обнажить концы провода.

Затем протяните провода через зажимы распределительной коробки и потяните их достаточно далеко, чтобы зажим зафиксировался на кожухе проводов.

Скрутите провода вместе, затем закрепите эти скрученные концы внутри прорези с помощью отвертки.

Коробка соединительная с приваренными концами проводов

Коробки соединительные имеют различное исполнение. Так что, возможно, вам не придется скручивать провода вместе.

Некоторые требуют, чтобы концы проводов привинчивались отдельно с металлической пластиной, соединяющей их.

А если вы умеете скручивать провода, то распределительная коробка может и не понадобиться. Изоляционной ленты будет достаточно.

Но соединение может быть не таким аккуратным, как при использовании распределительной коробки.

Повторное присоединение шнура

После фиксации кабеля завинтите соединительную коробку на место, чтобы шнур не натягивался.

Также он должен быть защищен от влаги и солнечных лучей.

Окончательная проверка и тестирование

Выполните окончательные проверки, чтобы убедиться, что винты затянуты.

Включите блок питания и посмотрите, все ли работает.

Закройте соединительную коробку и закрепите ее на месте. Вот и все!

Электрик изолирует провода с помощью изоленты в распределительной коробке.

Меры предосторожности

• Всегда отключайте питание перед ремонтом кабеля
• Не тяните провод на себя, чтобы зачистить его; вместо этого толкни стриптизершу
• Отключите все электрические устройства перед ремонтом кабеля

Как избежать потенциальных опасностей, связанных с поврежденными электрическими проводами

Многожильные кабели имеют отдельные изоляторы для проводов и внешнюю оболочку для защиты и фиксации всех частей вместе.

Поврежденная внешняя оболочка не представляет опасности, но ее следует обмотать изолентой, чтобы не повредить изоляцию отдельных проводов.

Кабель с поврежденной оболочкой, но целы изоляторы отдельных проводов.

Однако при повреждении внутренней изоляции необходимо соединить кабели.

Если у вас есть достаточное провисание провода, вы можете установить встроенное соединение, используя одно доступное соединение.

При значительном повреждении вам, возможно, придется выполнить шаги по ремонту, описанные выше, или проложить новый провод от распределительной коробки, чтобы заменить первоначальную длину кабеля, оставшуюся до места назначения или соседней распределительной коробки.

И вам может понадобиться еще одна соединительная коробка, в зависимости от доступа.

Если замена оставшейся длины кабеля невозможна, установите кабельную петлю между двумя распределительными коробками.

Свяжитесь с техническим специалистом, чтобы выполнить эту электрическую работу, если вы не на руку.
