поэтапная инструкция со схемой монтажа и установки уголков своими руками

Автор: Студия дизайна «Твой ремонт»

Для отделки строительных объектов, как для их возведения применяется множество различных материалов. Одним из таких изделий являются пластиковые уголки, область применения которых очень обширна.

Данная статья даст полную характеристику уголкам ПВХ и расскажет, как правильно резать материал на откосы.

• Характеристика пластиковых уголков

  • Преимущества

  • Применение

• Какие бывают уголки

• Как установить пластиковые уголки

  • Метод первый

  • Второй метод

• Фото идеального пластикового уголка на откосы

Характеристика пластиковых уголков

Пластиковые уголки представляют собой конструкцию, которая отличается гибким, прочным и эластичным материалом. Изделия изготавливаются из синтетических полимеров, придающих уголкам жесткую структуру.

Все эти качества позволяют работать с материалом, не боясь его повредить, что обеспечивает проведение качественного ремонта. Но не только поэтому, так популярны уголки.

Для их крепления не требуется специальное оборудование, достаточно будет любого острого предмета (нож или ножовка).

Преимущества

Материал ПВХ имеет такие особенности:

• Экологичный состав;
• Долгий срок службы;
• Наличие внешнего покрытия;
• Не зависит от смены температурного режима;
• Не требует специального ухода.

Применение

Пластиковые уголки используются:

• При монтаже ниш дверных и оконных проемов;
• Для отделки арок;
• Для закрывания внутренних и внешних углов;
• Для сохранения углов стен, оклеенных обойным полотном.

Какие бывают уголки

При помощи данной конструкции можно воплотить в жизнь любую задумку фантазии. Так как уголки различаются не только по тону и форме, но и по области применения.

Какие бывают уголки:

1. Равнобокое изделие. Имеет угол между полками 90 С. Представлена следующими размерами: 15*15, 20*20, 25*25, 30*30, 40*40 и 50*50. При креплении уголков их режут под углом 45 градусов. Отделка таким изделием выглядит всегда аккуратно;
2. Не симметричное изделие. Угол между полками также 90 градусов. Производится различным размерным рядом. Советуют применять для арочных конструкций;
3. Внешние и внутренние уголки. Первые имеют угол 90 и 105 С. При креплении уголка 90 С внешней стороной остается одна полочка, а при монтаже 105 две полочки наружу;
4. Т-образный уголок. Необходим для при скрытии шва перехода различных материалов. Изделие обеспечивает плавную смену тонов. Производится следующих размеров: 12*10, 18*10, 20*10 и 22*10;
5. Изделие с защелками. Применяется для скрытия шва между панелями, обладая также защитной функцией. Роль которой играют специальные накладки, оснащенные защелками;
6. Уголки F-образные. Необходимы для угловой и прямолинейной стыковки панелей из пластика;
7. Изделие на клейкой основе. Отличаются повышенной эластичностью и наличием клейкой основы. Универсальны в применении. Помогают полностью избежать стыков. Продаются в больших рулонах по 50 метров.

Как установить пластиковые уголки

Отделка окон занимает не последнюю роль в общем виде комнаты. Ведь во время вставки окон повреждаются их боковые и верхние проемы. Для того чтобы не испортить внешний вид комнаты применяются откосы.

Они подчеркивают не только красоту всего оформления в помещении, но и задают плавность своих линий. Мастера обычно очень быстро справляются с данной работой, используя для этого ножницы по металлу, рулетку с карандашом, угольник, агрегат для герметика и строительный ножик.

Самостоятельно такое изделие установить также можно, если воспользоваться вариантами указанными ниже. Но перед монтажом откосов, независимо от метода их установки, нужно выполнить такие действия.

• Первое – это подготавливают необходимый инструмент. К нему относятся: ножницы по металлу или бытового назначения, канцелярский нож, клей, скотч строительный, уголок, рулетка и карандаш.
• Вторым действием застилают поверхность подоконника, где будут устанавливаться уголки. Раскладывают на ней вышеперечисленный инвентарь. Осматривают уголки откосов на наличие дефектов, устраняя их несовершенства.

Метод первый

Установка пластиковых уголков будет выполняться пошагово.

1. Замеряют рулеткой высоту от края подоконника до поверхности, где будет устанавливаться уголок. Наносят результат измерения на уголок, нанеся при этом отметку на полочку уголка, которая будет соприкасаться с поверхностью откоса;
2. Прибавляют к этому размеру еще 5-7 мм, устанавливая отметку карандашом. При помощи ножниц отрезают по нему уголок. Получилась первая заготовка. На ней делают надрез до угла, а затем по углу. В итоге получается элемент с плоским припуском на конце;
3. Совет! Вторая заготовка делается индивидуально, так как могут не совпадать размеры проема. Следующее такое изделие делается по вышеуказанному примеру. Единственное, что отличается, это отрезная деталь. Во второй заготовке отрезают часть полочки, которая будет налегать на откос;
4. Далее эти детали крепят при помощи строительного скотча, как со справой, так и с левой стороны откоса. Скотч крепиться таким образом, чтобы он был ниже верхнего откоса на 15-20 см. Затем измеряют крайние наружные точки верхнего откоса и на угловой его части;
5. Ставят отметки по этим точкам, добавляя к каждой из них по 5-7 мм. Прикрепляют к ним горизонтальную заготовку скотчем. При этом должны быть видны накладки горизонтальных и вертикальных полочек, а также точка их соприкосновения;
6. Воспользовавшись канцелярским ножом, делают надрез по этим отметкам, отгибая верхнюю планку и делая слом. Следующим шагом проходят ножом по вертикальным заготовкам. В итоге получается стык под углом 45 С. Работа выполнена!

Второй метод

Монтаж уголков будет состоять из последовательных действий.

1. При наличии симметричных внутренних размеров уголки на откосы устанавливаются очень просто.
2. Для этого метода используют реальные размеры заготовок, которые размечают на изделии;
3. И отрезают его под углом 45 градусов, использовав нож или ножницы.
4. Не забывают обработать это место напильником или шлифовальной тканью.
5. Устанавливают уголки при помощи монтажного клея к поверхности откосов.

Если клейкая основа осталась на верхней части уголков, то удаляют ее, воспользовавшись влажной тканью или салфеткой. Работа готова!

Фото идеального пластикового уголка на откосы

поэтапная инструкция по установке своими руками

Автор: ЗАО «Красивые дома пресс»

Уголок ПХВ изготавливается из поливинилхлорида, структура жёсткая, а различного рода добавки придают материалу гибкость, эластичность и прочность. Все эти качества позволяют избежать структурных повреждений материала, обеспечивают выполнение качественного ремонта с использованием уголков ПХВ.

Материал мягкий, и податливый при проведении работ нет необходимости иметь арсенал инструментов и думать, чем резать пластиковые уголки. Достаточно иметь любой острый режущий предмет, будь то нож, ножовка и др.

Материал сам по себе экологически чистый, в обычной среде не создаёт вредного фона, может применяться практически в любых жилых помещениях. В процессе эксплуатации изделий в быту материал имеет тенденцию старения, особенно это касается древесины, изделий из ДСП. На их фоне материал из ПХВ имеет явные преимущества:

• при внешнем применении имеет специальное покрытие;
• хорошо переносит резкие температурные изменения;
• стоек к применению различных моющих средств.

В настоящее время многие владельцы жилых помещений при ремонте и отделке применяют изделия из ПХВ. Область применения обширна: отделка откосов окон и дверей, арочных проёмов. Оформление углов внутренних и внешних. Сохранение углов стен, оклеенных обоями.

Содержимое обзора

Разновидности отделочных уголков

Уголками ПХВ можно выполнить любую декоративную задумку. Ассортимент изделий достаточно широк как по цвету и форме, так и области применения.

В зависимости от объекта или профиля применения уголки ПХВ бывают следующего типа:

1. Равнобокие (симметричные). Угол между полками — 90 градусов. Размеры: 10х10, 15х15, 20х20, 25х25, 30х30, 40х40, 50х50. При монтаже резать пластиковые уголки под 45 градусов у такой конструкции получается очень качественно.
2. L-образные (не симметричные). Угол между полками — 90 градусов, а размеры разные. Очень хорошо ложатся при оформлении арочных проёмов.
3. Симметричные и не симметричные уголки разделяются на внешние и внутренние. Внешние уголки имеют угол 90 и 105 градусов. При монтаже с углом 90 градусов наружу остаётся одна полочка, а при 105 две полочки наружу.
4. Т-образный. Практичен при скрытии перехода разных материалов, обеспечивая плавную смену цвета. Часто встречающиеся размеры: 12х10, 18х10, 20х10, 22х10.
5. С защёлками. Основное применение – маскировка и обеспечение разборного стыка между панелями и защитная функция. Для этого на панели устанавливаются специальные накладки, в которых фиксируются защёлки.
6. F-образные. В основном применяются при угловой и прямолинейной стыковке пластиковых панелей.
7. Самоклеящиеся. Обладают повышенной эластичностью, не требует дополнительно клея. Область применения обширна. Продаются в рулонах по 50 метров. При монтаже можно полностью избежать стыков.

Технология угловой резки уголков

При проведении ремонта квартир и домов особое внимание уделяется отделке оконных проёмов. При установке новых окон ПХВ или из другого материала, обязательно повреждаются или полностью переделываются боковые и верхняя поверхности проёма, так называемые откосы. Они-то и подчёркивают общую красоту выбранного дизайна помещения, а строгость линий и симметрию подчёркивает установка пластиковых уголков на откосы.

Это, в свою очередь, предохраняет углы откосов от повреждений, отклейку обоев на переходе от стены к плоскости откосов. Когда это выполняют специалисты, им известна методика работы.

Если же установка уголков выполняется самостоятельно, как говорят, своими руками, то сразу же возникает ряд вопросов и один из них: как правильно резать пластиковые уголки.

Вариантов несколько, но все они требуют выполнения следующих пунктов:

• подготовить инструмент – ножницы обыкновенные или можно по металлу, канцелярский нож, клей, строительный скотч, уголок, рулетка, карандаш.
• создать рабочее место – обязательно застелить подоконник и разложить на нём инструмент, осмотреть углы откосов и, если необходимо, устранить неровности.

Вариант первый

• Рулеткой замеряем высоту проёма от подоконника до его внутренней поверхности вверху (с какой стороны – справа или слева – значения не имеет).
• Это размер наносим на уголок, проведя карандашом ориентир на полочке уголка, которая будет прилегать к поверхности откоса. Второй размер будет больше первого на ширину полки уголка плюс ещё 5-7 мм и проводим ориентир на второй полке уголка и ножницами отрезаем по нему уголок. Имеем первую заготовку.

Пример: первый размер: 90см+2,5 см (ширина полки уголка) + 5 мм = 93 см.

На полученной заготовке по отметке карандаша делаем надрез до угла, а затем надрез по углу. Получится первая деталь с плоским припуском на конце. Вторую заготовку по первой делать не рекомендуется, могут быть разные размеры по высоте проёма, и деталь будет просто испорчена. Вторая заготовка делается по методике первой, но следует помнить, что отрезается часть той полочки, которая будет ложиться на откос.

• Укладка кварцвиниловой плитки своими руками поэтапно: инструкция, тонкости, методы, особенности, монтаж, «Click-Drop»

• Подвесной потолок Армстронг (125 фото): устройство, размеры плит, виды, монтаж, расчет и установка

• Фактурная краска для стен: виды, как наносить своими руками, инструкция, состав, разновидности, фото новинок дизайна

• Приготовленные заготовки устанавливаем справа и слева на углы откосов и крепим строительным скотчем. Вверху скотч крепить ниже верхнего откоса на 15-20 см. Готовя верхнюю часть необходимо сделать замер по крайним наружным точкам верхнего откоса и на уголке. По этим точкам сделать отметки на полочках уголка с обеих сторон и добавить с каждой стороны по размеру ширины полочки плюс 5-7 мм к каждому из них.

Пример: 105см (ширина проёма) + 2,5см (ширина полочки) + 5мм + 2,5см (ширина полочки) + 5мм = 111 см.

• Крепим горизонтальную заготовку скотчем. На углах видны накладки горизонтальных полочек на вертикальные, а также видны точки соприкосновения по диагонали. С помощью линейки и канцелярского ножа делаем надрез по этим точкам на верхней планке отгибаем и делаем слом (для этого и надо было скотч клеить от краёв на 15-20 см), затем надрезаем полочки вертикальных заготовок, после их слома получаем идеальный стык под углом 45 градусов.

Второй вариант

При симметричных внутренних размерах откосов уголки на откосы можно делать сразу без дополнительных замеров каждой заготовки. Заготовки размечаются по реальным размерам, по уголку режутся под углом 45 градусов и с помощью монтажного клея устанавливаются по месту.

Перед установкой места резки обработать шлифовальной шкуркой или напильником. Резать пластик можно и ножом, и ножницами. Чем лучше резать пластиковый уголок при установке, однозначного ответа, пожалуй, нет, но предпочтение отдаётся ножницам по металлу.

Третий вариант

Если нет под рукой уголка и нечем наметить угол 45 градусов, можно использовать простой способ. На месте резки намечаете квадрат, проводите диагональ и по ней режете. Этот вариант применим, если не важны точность и эстетичность.

Четвертый вариант

Использование стусел. Это П-образный профиль, в котором имеются прорези под 90 градусов и под 45. Пожалуй, этот метод хорош, когда работа ведётся на откосах больших размеров, а уголок используется с толстыми стенками.

Обратите внимание!

• Выбор теплого пола: водяной, инфракрасный, пленочный, стержневой, кабельный, резистивный, саморегулирующийся, плюсы и минусы + инструкция

• Ремонт кухни в хрущевке (155 реальных фото): новинки дизайна, варианты планировки, размещение мебели и зонирование маленькой кухни

• Декоративная штукатурка: виды для внутренней отделки стен, фото дизайна, инструкция по нанесению и сочетанию в интерьере

При работе нужно помнить, что для правого угла заготовку надо вставлять в стусло справа, а для левого – слева. Лучше всего резать ножовкой по металлу или ножовкой с мелкими зубьями.

При самостоятельной установке уголков на откосы любой из этих вариантов можно использовать. Всё зависит от объёма и насколько качественно запланировано выполнить работу.

Достоинства и недостатки уголков ПХВ

Как и любой материал, выпускаемый промышленностью, уголки ПХВ имеют свои преимущества:

• низкая цена;
• большой ассортимент размеров;
• не требует особых крепёжных деталей;
• срок эксплуатации более 50 лет;
• легко моется и не реагирует на моющие средства;
• экологически чистый материал.

Но присутствуют и недостатки:

• горючий, при этом выделяет токсических вещества, вредные для человека;
• ломкий при неосторожном обращении.

Уголки из ПХВ – это самый оптимальный вариант при проведении в порядок оконных откосов. Главное: определиться, какой размер необходим, правильно рассчитать расход материала, чтобы избежать потерь. И тогда красота вашему жилищу обеспечена.

Обратите внимание!

• Как обновить плитку в ванной не меняя ее и не снимая: пошаговая инструкция, наклейки, покраска, декор (140 фото)

• Венецианская штукатурка стен своими руками: виды, инструкция по нанесению, фото красивой отделки стен, цветовая гама

• Как прочистить унитаз, если он засорился: пошаговая инструкция, обзор самых эффективных методов по устранению засора своими руками

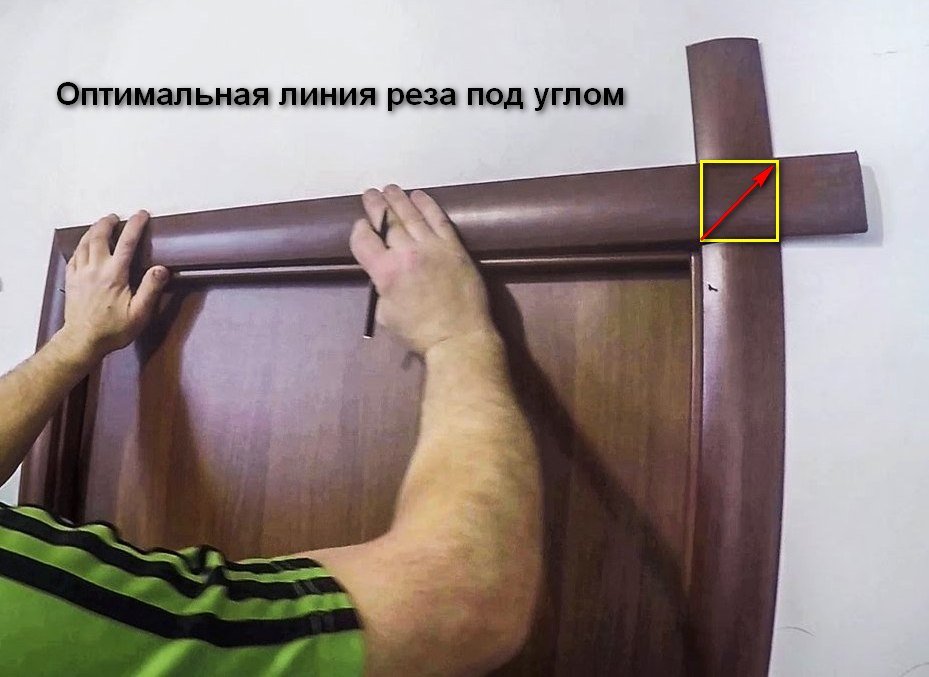

Фото-инструкция, как резать ПВХ уголки на откосы

404 ОШИБКА WOODWEB

404 ОШИБКА WOODWEB

Поиск по всему сайту Поиск в каталоге продуктов Поиск в базе знаний Поиск по всем форумам Поиск по биржевому оборудованию Поиск биржи пиломатериалов Поиск вакансий Поиск объявлений Новости отрасли Поиск Аукционы, распродажи и специальные предложения Календарь событий поиска ———————— Поиск отдельных форумов Клеи Архитектурная мастерская Бизнес Изготовление шкафов САПР ЧПУ Пыль/Безопасность/Завод Отделка Лесное хозяйство Мебель Монтаж Ламинат/твердая поверхность Распиловка и сушка Обработка массивной древесины Добавленная стоимость Древесина Прод. Шпон ВУДнетВорк

Главная || Новые посетители

Карта сайта

Извините… введенный вами адрес недоступен. Скорее всего, вы ввели неверный адрес (URL) Список ссылок для навигации по сайту можно найти на карте сайта WOODWEB Все комментарии направляйте по адресу: [email protected] Тип ошибки: 404 Меня интересует ………. Бизнес Купить и продать Изготовление шкафов Компьютеры и производство Работа Пиломатериалы Машины Распиловка и сушка Рекламные возможности Стандартная карта сайта Ресурсы Главная Что нового Новые посетители Видео Библиотека Программное обеспечение и мобильные приложения Аукционы, Распродажи и специальные предложения  – Знак оповещения о продаже Промышленность Новости Деревообработчики Каталог Пиление и Сушка Справочник The Wood Doctor Книжный магазин Пиломатериалы/древесина/разное Калькуляторы Медиа-кит О WOODWEB Часто задаваемые вопросы Связаться с WOODWEB Пользовательское соглашение и условия использования Политика конфиденциальности Ссылка на WOODWEB Стать Член Логин Каталог продукции Каталог продукции (Основной) Алфавитный список предприятий Клеи и крепежные изделия Ассоциации Бизнес Шкафы Комплектующие Компьютер Программное обеспечение Чертеж Дизайнерские услуги Образование Электроника Отделка и Абразивы Лесное хозяйство Ручные инструменты Метизы -Кабинет Аксессуары -Декоративный -Ящик Системы -Петли -Осветительные приборы -Панель Установка Работа Возможности и услуги по деревообработке Ламинирование и наплавка Пиломатериалы и Фанера -Розничная торговля Пиломатериал и Фанера Машины -Воздух Компрессоры -Аукционы & Оценки -Скучный Машины -Резьба Машины -Зажимное оборудование -ЧПУ Машины -Комбинация Механизм -Копинг Машины -Настольное оборудование -Дверь и оконное оборудование -Снаряжение ласточкиного хвоста -Шпоночное оборудование -Производство дюбелей Машины -Пыль Коллекция -Нисходящий поток Столы -Кадр Оборудование -Край Бандерс -Энергия Производство Оборудование -Палец Фуганки -Отделка Оборудование -Напольное покрытие Машины -Склеивание Оборудование -Петля Вставка -Столярки — Ламинирование Оборудование — Лазер Обработка -Токарные станки -Материал Обработка -Измерительное оборудование -Разное -Врезное Оборудование -Формовщики -Панель Обработка Оборудование -строгальные станки -Прессы -Начальный Обработка -Роутеры -Шлифовка Машины -Распиловка Машины -Услуга и ремонт -шейперы -Заточка Оборудование -Запасной Запчасти -Лестница Производство -Tenoners — V-образная канавка Оборудование -Шпон Оборудование -Древесина Отходы Обработка Оборудование -Нисходящий поток Таблицы Молдинги и столярные изделия -Пол -Лестница Корпус Упаковка и транспорт Электроинструменты Планы и публикации Завод Техническое обслуживание и управление Распиловка и сушка Поставщики Инструменты -Улучшения и Аксессуары Шпон -Кромка -Inlays и Маркетри Токарная обработка дерева Галереи Проект Галерея Лесопилка Галерея Магазин Галерея Галерея оборудования Последние изображения Галерея Форумы Последние сообщения со всех форумов Клеи Архитектура Деревообработка Бизнес и менеджмент Монтаж шкафов и столярных изделий Изготовление шкафов CAD Сушка в промышленных печах ЧПУ Сбор пыли, Безопасность и оборудование Операция Профессиональная отделка Лесное хозяйство Профессиональная мебель Создание ламинирования и Сплошная поверхность пилы и сушил Shop встроенный Оборудование Сплошная древесина Обработка Древесина. Сообщения со всех бирж Вакансии и обмен услугами  — Job-Gram Биржа пиломатериалов — Lumber-Gram Обмен оборудования — Machinery-Gram Classified Exchange База знаний База знаний: Поиск или просмотр Клей, склеивание и ламинирование — Клей и связывание Агенты — GLIS Архитектурный Столярные изделия  — Пользовательские Столярные изделия  — Двери и Окна  — Полы — Общие — Столярные работы Установщик  — Токарный станок Токарная обработка — Погонаж — Столярные работы Реставрация — Лестницы — Запас Производство Бизнес  – Сотрудник Отношения  -Оценка — Бухгалтерский учет — Рентабельность -Юридический -Маркетинг -Растение Управление  -Проект Управление -Продажи Изготовление шкафов  -Коммерческий Шкафчик -Обычай Шкаф Конструкция -Кабинет Дизайн  – Шкаф Дверь Конструкция -Общий -Установка -Жилой Шкафчик -Магазин Светильники Компьютеризация  -Программное обеспечение  -CAD и дизайн  -ЧПУ Машины и Техники Пыль Сбор, безопасность, эксплуатация установки  — Общий -Материал Обработка  -дерево Отходы Утилизация -Безопасность Оборудование  – Опасность Связь Отделка  – Общий Дерево Отделка  -Высокая Скорость Производство -Покраска Лесное хозяйство -Агролесхоз -Лес Продукт Лаборатория Артикул  -Дерево Вредители и Болезни -древесина Сбор  -Дерево Посадка  -Вудлот Менеджмент Мебель  – Пользовательский Мебель  – Мебель Дизайн  — Общий -Мебель Производство -Открытый Мебель  – Мебель Ремонт  -Мебель Репродукция -Реставрация Ламинирование и Solid Surfacing — Производство Методы -Материалы -Оборудование Пиломатериалы и Фанера  -Покупка -Хранилище -Дерево Идентификационный номер -Общая панель Обработка -Общий -Машина Настройка и обслуживание Основной Обработка  -Воздух Сушка Пиломатериал -Печь Строительство  -Печь Операция  -Пиломатериалы Класс  — Лесопильное дело -Вудлот Управление -Урожай Формулы Твердая древесина Механическая обработка  -Общие -Настраивать и Техническое обслуживание -Инструмент -Инструмент Шлифовка Шпон  — Машины -Обработка и Производство -Техника Дерево Инженерное дело  – Общее -Древесина Недвижимость Деревообработка Разное — Аксессуары -Изгиб Дерево  – Лодка Строение  -Лодка Ремонт  -Резьба -Мюзикл Инструменты -Картина Рамы  -Инструмент Техническое обслуживание  – Деревообработка

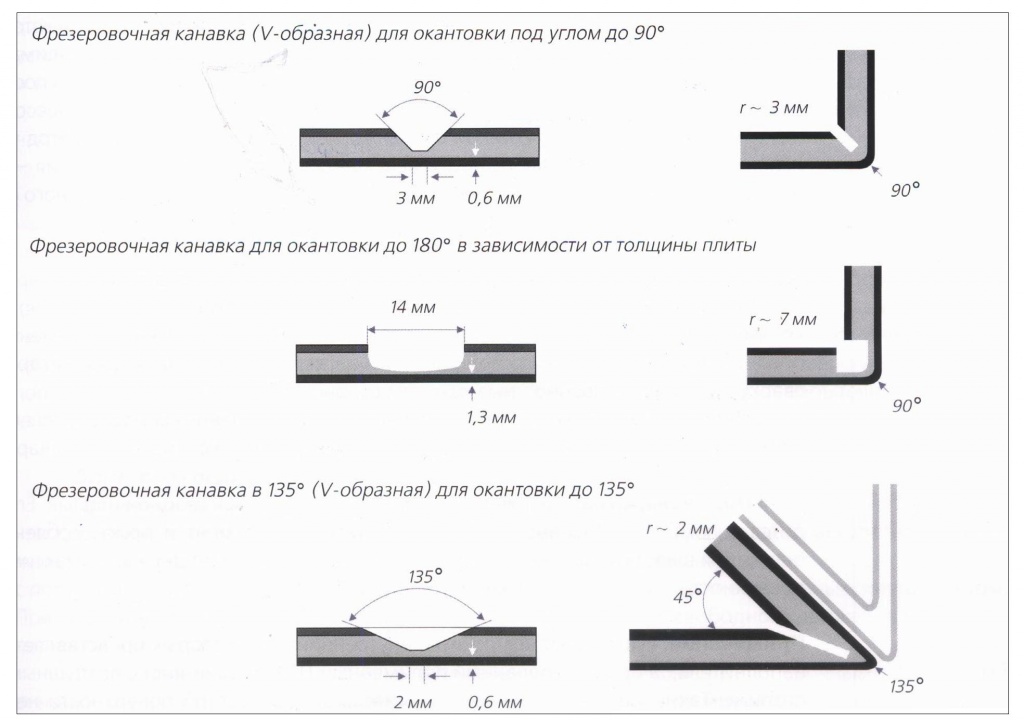

Как вырезать 16-миллиметровый уклон под углом 45 градусов по бокам квадратного блока высотой 48 мм? — Карбид Создать

ОСЛО
(Оле Стен Ларсен)

6 февраля 2022 г. , 12:34

1

ГЖМ
(Гэри Морген)

6 февраля 2022 г., 13:04

2

Я оставлю это экспертам, но мне кажется, что если у вас есть V-образная насадка 90 градусов, вы можете настроить контур на внешнем квадрате на глубине 16 мм… или, может быть, продвинутую V-образную резьбу на 16 мм.

3 нравится

Жюльен
(Жюльен (Карбид 3D))

6 февраля 2022 г., 13:30

3

Я бы сделал рез по контуру, как упоминает Гэри, но так как острие вбита на самом деле ничего не режет (учитывая, что скорость режущей кромки там почти нулевая), возможная доработка заключается в использовании смещенного контура и большей глубины ( с небольшим количеством математики), например:

Добавлю, что технически острие (идеально заостренного) вбита имеет нулевую скорость резания, что не очень хорошо для качества реза. Поэтому иногда стоит сместить траекторию контура на определенную величину и соответственно увеличить глубину Z, чтобы снятие фаски происходило с использованием «середины» режущей кромки vbit. Для 90deg vbit компенсация проста (для других углов вам нужно добавить еще немного математики)
[изображение001]
Но опять же, в лесу это не имеет особого значения и…

Уилл Адамс
(Уильям Адамс (Carbide 3D))

6 февраля 2022 г., 13:35

4

Это можно сделать двумя способами:

Подготовка к работе:

либо сделать пару V-образных вырезов вдоль верхнего и боковых краев, которые будут вырезаны на нужную глубину (начертить в профиль, либо выполнить тригонометрию для определить это)

Назначьте V-образные вырезы:

Или, если используется новый 629:

https://carbide3d. com/carbidecreate/beta

нарисуйте прямоугольник периметра:

Затем назначьте контурную траекторию без смещения на нужную глубину:

Как отмечалось выше, было бы лучше немного сместить их наружу и обрезать, особенно. по углам.

3 лайков

ОСЛО
(Оле Стен Ларсен)

6 февраля 2022 г., 14:06

5

Думаю, мне понадобится V-образная канавка под углом 90 градусов ок. 1″, что немного больше, чем у Carbide 301 0,5″ Vee Groove. Где найти 1-дюймовую 90-градусную V-образную канавку для твердосплавного фрезерного станка Shapeoko 4 с ЧПУ XXL (для МДФ)?

GJM
(Гэри Морген)

6 февраля 2022 г. , 14:17

6

Быстрое сканирование: инструмент Amana 45718 с твердосплавным наконечником, V-образный паз 90 градусов x 7/8 D x 3/4 канала x 1/4 дюйма Фреза SHK

Я думаю, вам нужно только около 3/4 дюйма CH

1 Нравится

СЛабута
(Стив Лабута — S3-XL)

6 февраля 2022 г., 16:55

7

Вы можете использовать существующую 90-градусную насадку, но вы должны проявить творческий подход! Вам нужно будет создать дополнительные квадраты, чтобы резать, но не резать так глубоко. Так в прикрепленном примере. Нарисованы 3 квадрата на расстоянии 5 мм друг от друга. Внутренний квадрат имеет глубину реза 5 мм, следующий край имеет глубину реза 10 мм, а внешний квадрат имеет глубину реза 15 мм. В итоге вы получите общую глубину 15 мм со скосом под углом 45 градусов.

SquareWith55DegChamfer.c2d (15,7 КБ)

Моделирование в CC 6.29 не совсем правильное, оно показывает 2 стороны, которые не находятся на правильной фаске, но две, которые… Но вы должны уловить идею. Я использовал этот метод несколько раз с очень хорошими результатами.

ОСЛО
(Оле Стен Ларсен)

7 февраля 2022 г., 12:34

8

Как загрузить инструменты Amana в Carbide Create and Motion?

ГДжМ
(Гэри Морген)

7 февраля 2022 г., 12:50

9

Не знаю, где вы берете характеристики имеющихся у вас инструментов (насколько я понимаю, на сайте Amana), но вот видео, в котором описывается процесс обновления библиотеки инструментов. Он есть в Carbide Pro, так что версия не может быть такой уж старой… в меню инструментов все изменилось, но суть вы поняли:

OSLO
(Оле Стен Ларсен)

9 февраля 2022 г., 11:08

10

Шейпоко 4 XXL. Я решил купить инструмент Amana Tool 45718 V Groove 90 Deg x 7/8 D x 3/4 CH, который, я надеюсь, можно сделать за 1 проход?

PS. Я открыл два новых шага: Как сделать карман действительно точным, твердым и гладким в МДФ (и не говорите, что отшлифовать его)

и Есть ли трюк, когда вам нужно резать как с внешней, так и с нижней стороны плиты. ? — №3 по ОСЛО

ОСЛО
(Оле Стен Ларсен)

905:30
10 февраля 2022 г., 10:48

11

Есть ли какая-нибудь причина, по которой я не могу просто нарисовать прямоугольник на несколько миллиметров больше, чем исходная коробка со всех сторон, а затем вырезать?

Уилл Адамс
(Уильям Адамс (Carbide 3D))

10 февраля 2022 г. , 11:16

12

С новой возможностью использовать концевые фрезы V в Carbide Create for Contour Toolpaths, которые будут работать, как показано в последней части инструкций выше.

ОСЛО
(Оле Стен Ларсен)

23 февраля 2022 г., 9:08

13

Какой вал Amana с канавкой 90 градусов 1/4 дюйма следует использовать, если глубина резания составляет 3/4 дюйма?

Уилл Адамс
(Уильям Адамс (Carbide 3D))

23 февраля 2022 г., 11:26

14

Нарисуйте в профиль:

Чтобы сделать это за один проход, вам понадобится инструмент диаметром более 1,5 дюйма, которого у Amana нет в инструментах с хвостовиком 1/4 дюйма:

amanatool. com

Вставьте твердосплавные фрезы с V-образной канавкой, фальцовкой и изготовлением вывесок с ЧПУ -…

Фрезы промышленного качества, фрезы с ЧПУ, пильные полотна, фрезы, расточные насадки, строгальные и фуганочные ножи от Amana Tool

вам нужно либо использовать несколько проходов инструмента, либо резать более мелко, либо использовать другой инструмент.

У Elaire есть цанга 8 мм (5/16″), которая может сделать доступным инструмент большего размера — если вы пойдете по этому пути, я бы все же предложил несколько проходов с инструментом меньшего размера — просто оставьте черновой зазор и выполните чистовой проход с большим инструментом

1 Нравится

Tod1d
(Тод (с 1 ‘д’))

23 февраля 2022 г., 11:58

15

Опираясь на то, что сделал Уилл… (вид сбоку) Вы можете сделать это с помощью #301 90° 1/2″ V-образная насадка

Это только чистовые проходы, поэтому сначала необходимо выполнить черновую обработку с точностью до 2 мм.
