Узел нижнего подключения радиатора — самостоятельный монтаж

Автор Монтажник На чтение 10 мин Просмотров 33.4к.
Обновлено 14.12.2020

При обустройстве систем отопления частных домов часто применяются теплообменные радиаторы с подводом воды по трубопроводу, находящимся в полу под стяжкой. Такое расположение труб позволяет эффективно и эстетично подвести тепловой носитель к теплообменным приборам через узел нижнего подключения радиатора.

Реализовывают подключение снизу при помощи стальных или алюминиевых панельных радиаторов, имеющих отводы внизу с наружной резьбой на стандартном удалении друг от друга. К отводам труб в стене или полу радиатор подключают при помощи угловых или прямых н-образных переходников с винтовым разъемом американка на выходном патрубке (в народе их также называют «бинокль» из-за схожего внешнего вида).

Рис. 1 Узлы подключения радиаторов отопления — разновидности

Содержание

1. Что такое узел подключения радиатора
2. Узел нижнего подключения радиатора — преимущества использования
3. Особенности применения узлов нижнего подключения
4. Типы узлов нижнего подключения
5. Схема подключения узла
6. Монтаж радиаторов с узлом нижнего подключения

Что такое узел подключения радиатора

Узлом подключения радиатора с нижней подводкой называет н-образную деталь сантехнической арматуры с двумя параллельно расположенными фитингами на расстоянии посадочных мест стального панельного радиатора, и жесткой перемычкой между ними. Типовая деталь имеет с одной стороны фитинг в запрессованную накидную гайку с прокладкой (разъем американка) с внутренним диаметром 3/4 дюйма, с другой стороны на фитинг нанесена 3/4 дюймовая наружная резьба.

Внутри каждого из вводов размещен запорный шаровый кран или винтовой вентиль, позволяющий регулировать или перекрывать поступающий тепловой носитель, при снятии батареи во время ее ремонта или замены применяют запорную функцию.

Узел нижнего подключения радиатора — преимущества использования

Арматура для радиаторов, с помощью которой производится подсоединение снизу, предназначена для использования в стальных панельных теплообменниках и не подходит для алюминиевых секций радиаторов — благодаря этому стальные виды оказывают им высокую конкуренцию. Нижнее включение по сравнению с другими типами имеет следующие преимущества использования арматуры:

• Экономия трубных материалов и отводов — в конструкции пола или на стене для присоединения радиатора имеются только два коротких вывода, трубы не идут к его верхнему входному отверстию.
• Соединение внизу обладает эстетичностью, а если трубопровод выходит из стены, его практически не видно под корпусом и оно не мешает мыть напольное покрытие.
• Запорно регулирующая арматура (краны шаровые или вентили) в «бинокле» позволяет управлять интенсивностью поступающей в теплообменник жидкости, а при полном ее перекрытии снимать батареи для обслуживания или ремонта.
• Узел нижнего подключения с вертикальным байпасом равномерно распределяет воду по радиатору с обогревом его наиболее холодных верхних углов, которое наблюдается при нижнем подсоединении. Также при однотрубной разводке байпас способствует выравниванию температур входящего и обратного потоков, что свою очередь приводит к равномерному нагреванию встроенных в линию приборов.

Рис. 2 Установленные прямой и угловой 3/4 дюймовые нижние фитинги

Особенности применения узлов нижнего подключения

Присоединение к системам отопления внизу эффективно в случае прохождения подводящих труб под полом, иногда для удобства и эстетики их заводят в стены на небольшую высоту — угловые фитинги позволяют подключить трубы к радиаторному корпусу.

Помимо запирающих и регулирующих вентилей, для повышения эффективности работы в арматурные подключающие узлы нередко встраивают внутренние и наружные байпасы, для установки температурного режима используют терморегуляторы.

Основным материалом изготовления устройств является латунь, при приобретении следует обращать внимание на толщину стенок и длину резьбы — производители, которые выпускают бюджетные изделия, делают их тонкостенными с короткой резьбовой нитью.

Основным материалом изготовления устройств является латунь, при приобретении следует обращать внимание на толщину стенок и длину резьбы — производители, которые выпускают бюджетные изделия, делают их тонкостенными с короткой резьбовой нитью.

Рис.3 Нижняя подводка – примеры монтажа

Типы узлов нижнего подключения

В индивидуальных жилых домах используются однотрубная и двухтрубная отопительные системы, для подключения отдельно стоящего теплообменника применяют комбинированный способ, при котором в разводке с двумя трубами его включают только в подающую линию по схеме ленинградка.

Соответственно выпускаемые производителем узлы с нижним подключением предназначены для использования арматуры в однотрубных, двухтрубных или комбинированных контурах, их особенности:

• В однотрубной линии при движении теплоносящей жидкости последовательно по всем обогревательным приборам, ее температура падает, что соответственно приводит к сильному нагреву первых в цепи батарей и холодной поверхности последних. Для выравнивания температур теплоносителя на входе всех приборов используется термокомпенсация, которая осуществляется байпасной разводкой, разделяющей входящий поток на две ветви — одна часть отправляется в радиатор и нагревает его корпус, другая беспрепятственно следует к следующей батарее, смешиваясь с охлажденным потоком, выходящим с первого теплообменника.
• В двухтрубных системах температура нагрева всех обогревателей равномерна и их температурная компенсация не требуется. При данной разводке применяется основная конструкция «бинокля» — фитинг с запорными или регулирующими клапанами, один патрубок которого подключают к подающей линии, другой подсоединяют к обратке.
• Комбинированный узел с внутренним байпасным каналом встраивают как в однотрубную, так и в двухтрубную отопительную систему, в первом случае канал байпаса приоткрывают, во втором он полностью закрыт.

Рис. 4 Фитинги от ведущих зарубежных производителей

По конструктивному исполнению корпуса различают две главные разновидности фитингов нижнего подключения:

1. Прямые. Предназначены для подсоединения радиаторных модулей к вертикально выходящим из пола трубам, так как выходной патрубок узла имеет внешнюю резьбу, трубы должны иметь выходные фитинги с накидной гайкой (американкой) или компрессионную муфту с переходом на американку.
2. Угловые. Системы угловой фиксации — лучший вариант с эстетической точки зрения, в этом случае трубы выходят из стены на небольшой высоте от пола, а резьбовые патрубки углового фитинга подсоединяются к ним при помощи накидной гайки, установленной на трубных концах.

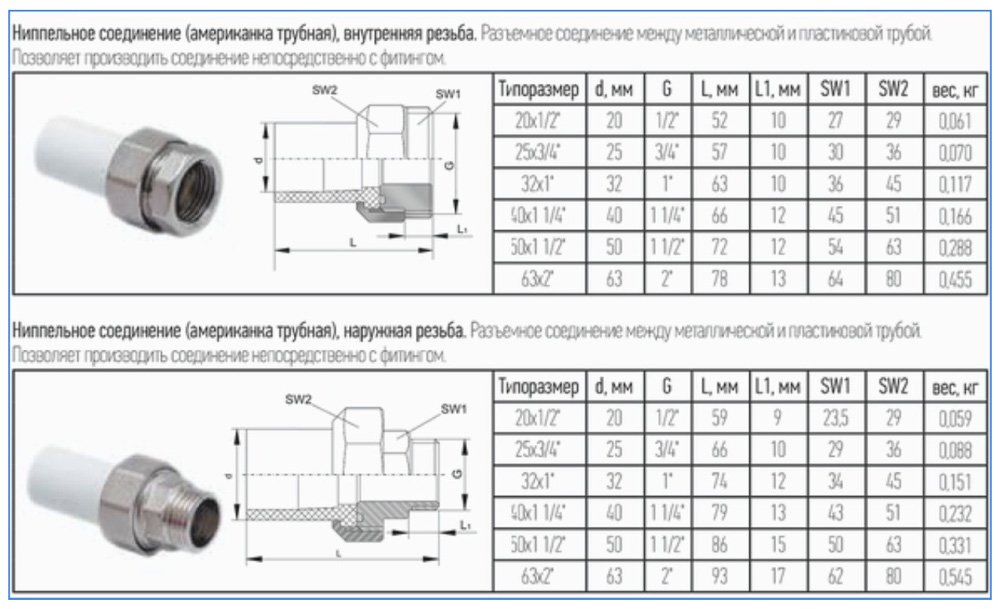

Для соединения узла с магистралью из стальных труб применяют американку, для сшитого полиэтилена (металлопласта) используют специальный компрессионный разъем Евроконус. Его штуцер вставляется в трубу и прижимается к ней наружным кольцом с прорезью посредством вращающейся вокруг своей оси накидной гайки, она же вместе с конусным уплотнением соединяет стыкуемые детали друг с другом.

Рис. 5 Узлы со встроенным байпасом

Помимо стандартной конструкции со встроенными запорными или регулирующими вентилями, напоминающей своим внешним видом бинокль, на строительном рынке представлен довольно широкий ассортимент товаров, имеющих отличную от типового узла конструкцию. Основные модификации узлов, представленные в торговой сети:

• С запорными или регулирующими вентилями. Фитинг предназначен для подключения к двухтрубной системе, вмонтированные в корпус шаровые или винтовые вентили с утопленной головкой под плоскую отвертку позволяют регулировать отдельно потоки подачи и обратки при необходимости балансировки, а также отключать радиатор от теплоносящей магистрали.
• Со встроенным байпасом. Такую схему имеет радиаторная арматура Hummel — в ее нижней части имеется байпасный канал, диаметр прохода которого регулируется винтовым клапаном. Данное конструктивное исполнение эффективно для однотрубных систем, в которых желательно поддерживать одинаковую температуру теплоносителя на входе всех радиаторных теплообменников. Помимо этого, в комплект радиаторного арматурного узла Hummel входят эксцентрические гайки, которые нужны для его подключения к трубным отводам с различным осевым расстоянием — это позволяет избежать некачественного монтажа при отклонениях в соосности.

Рис. 6 Конструкция с вертикальным байпасом

• С вынесенным байпасом. Схема подключения радиаторов с байпасом позволяет повысить температуру проходящего потока для увеличения нагрева следующих батарей и соответственно выравнивания их теплоотдачи во всей цепи. Подводку с байпасом подсоединяют к радиатору сбоку, байпасная трубка подключается к его верхней точке через фитинг, в который встроена терморегулирующая головка.
  Так как теплоноситель поступает через байпас в верхнюю часть обогревателя и затем стекает вниз, возвращаясь в контур через обратку, эффективность его обогрева намного выше, чем у модификаций чисто нижнего подсоединения с теплопотерями около 20%. Также в модели с вертикальным байпасом имеется винт для регулировки обратного потока теплоносителя, иногда вверх встраивается автоматический воздухоотводчик.

Рис. 7 Инжекторная подводка – принцип работы и конструкция

• Инжекторный. К разновидностям устройств подводки снизу можно отнести инжекторные приспособления, подсоединяемые к боковой части батареи снизу, схема включает в себя трубку, вставленную в выходной корпусной патрубок. Горячий носитель вливается в радиатор через входное отверстие вокруг трубки, и через нее возвращается в обратку. В боковой части инжектора имеется клапанный регулятор, в некоторых моделях он заменен терморегулятором, также в устройстве предусмотрена возможность регулировки интенсивности обратного потока винтом.

Помимо перечисленных выше приспособлений, выпускается ряд других модификаций н-образных фитингов, имеющих различные конструктивные особенности арматуры — приборы с перекрестным направлением потоков, элементы с отводом в боковой части для слива воды (дренажа), с переходными эксцентриками, смещенной соосностью входных и выходных отверстий.

Рис. 8 Подключение и разновидности модельного ряда нижневходовых узлов

Схема подключения узла

Основными типами радиаторов для обогрева, которые подключают с низкой подводкой, является стальные панельные и биметаллические (выдерживают высокое давление), намного реже расположенные внизу выводы встречаются в конструкции алюминиевого радиатора и трубчатых модификациях.

Так как подвод жидкости снизу может использоваться в однотрубной и двухтрубной системе, ее схема ничем не отличается от других способов подключения и соединений радиаторов (боковое, диагональное, верхнее). При однотрубной разводке стандартная схема отопления нуждается в проведении ручной или автоматической настройки, существенно упростить балансировку помогает разводка Тихельмана (попутная), в которой общая длина отопительного контура подачи и обратки одинакова для всех обогревателей.

Возможно будет интересно почитать отдельную статью о Подключение биметаллических радиаторов отопления – инструкция от “А” до “Я”

Рис. 9 Схема подключения радиаторов снизу

Монтаж радиаторов с узлом нижнего подключения

Присоединение узлами панельного обогревателя осуществляется простейшим инструментом в виде гаечного ключа, если производится регулировка, применяется шестигранник или плоская отвертка. Так как все патрубки оснащены герметичными фторопластовыми или резиновыми уплотнителями, применение нитей, пакли и других гидроизолирующих материалов не требуется. При подключении снизу к распространенному трубопроводу из сшитого полиэтилена поступают следующим образом:

1. Одевают на торцевые трубные выходы муфту Евроконус с накидной гайкой, ее отличие от стандартных компрессионных фитингов заключается в том, что прижим полиэтиленовой оболочки к внутреннему штуцеру через внешнее кольцо с прорезью, и подсоединение к патрубку «бинокля» производится одной накидной гайкой. Конус на конце разъема с резиновой прокладкой плотно и герметично входит в ответное посадочное отверстие при закручивании гайки.
2. Прикручивают ключом к радиатору снизу н-образный узел гайкой американки с использованием обычных и конусных прокладок, входящих в монтажный комплект терморегулирующего фитинга, устанавливают радиатор на пол или навешивают на стену на нужной высоте.
3. Присоединяют гаечным ключом накидные гайки муфты Евроконус от трубных концов к входным патрубкам арматуры нижнего подключения.

При проведении работ главное не пережать соединения ключом, которое может вызвать необратимый разрыв прокладок и потерю герметичности, лучше прикрутить все гайки вручную с максимальным усилием, а после подачи воды в местах утечек слегка поджать разводным ключом.

Возможно будет интересно: Отопление в частном доме из полипропиленовых труб своими руками

Рис. 10 Пример монтажа радиатора на нижние фитинги (Hummel)

Главные преимущества нижней подводки радиаторов — эстетичный вид и экономия материалов, при этом плохо прогреваются верхние углы батарей, в результате чего эффективность обогревания снижается на 15 — 20%. Выходом из положения является встраивание наружного байпаса, через который теплоноситель сразу подается в верхний радиаторный патрубок.

Хотя тепло распределяется равномерно, данная деталь снижает эстетику вида и теряется одно из основных преимуществ нижней подводки. Применение в подводящей арматуре встроенных байпасов, терморегуляторов, регулирующих и запорных клапанов, позволяет эффективно использовать нижневходовое устройство в однотрубных и двухтрубных отопительных системах.

Виды кранов для радиаторов отопления | Блог

Содержание статьи:

• Назначение, функции, требования

• Разновидности

• Автоматическая арматура для радиаторов

• Механическая арматура для радиаторов

  • Запорная арматура – шаровые краны

  • Вентили для терморегуляции

  • Краны для удаления воздуха

  • Узлы нижнего подключения радиаторов

  • Влияние на выбор системы отопления: городская или индивидуальная

• Правила монтажа


Назначение, функции, требования.


Автоматическая арматура для радиаторов.


Механическая арматура для радиаторов.


Запорная арматура – шаровые краны..


Вентили для терморегуляции.


Балансирующие вентили.


Краны для удаления воздуха.


Узлы нижнего подключения радиаторов.


Критерии выбора.


Влияние на выбор системы отопления: городская или индивидуальная.


Правила монтажа.

Назначение, функции, требования


Радиаторная арматура служит непосредственно для достижения более высокого качества отопления и энергосбережения.


Благодаря автоматическому терморегулированию экономится до 20% тепловой энергии, что снижает затраты на оплату тепла. Улучшается качество воздуха в помещении, поддерживается комфортная температура.



Разновидности


Краны для подключения радиаторов классифицируются на три вида:


1. Автоматические, например, с термоголовкой:

• терморегуляторы;
• термоголовка.


2. Механические, такие как шаровые или вентильные:

• клапан вентильный регулировочный типа SVRS;
• клапан вентильный регулировочный типа SVR;
• вентиль запорно-балансировочный типа SVL.


3. Узлы нижнего подключения для радиатора:

• Н-образные, для двухтрубной системы;
• Н-образные с регулируемым байпасом универсальные;
• одинарные узлы.

Автоматическая арматура для радиаторов


Радиаторные терморегуляторы служат в качестве регулирующего устройства. Основа прибора – термоголовка (термостатический элемент) и терморегулирующий клапан. Термоголовка состоит из температурного датчика, контроллера, привода исполнительного механизма.


Термоголовка устанавливается на терморегулирующий клапан и настраивается на нужную температуру. Элемент состоит из заполненного термочувствительной жидкостью сильфона, который воспринимает понижение температуры в комнате. За счет расширения элемента при увеличении температуры перемещается шток и нажимной цилиндр, они давят на золотник терморегулятора и уменьшают поток. В обратном порядке происходит повышение температуры.

Механическая арматура для радиаторов


К механической арматуре относятся все краны, клапаны и узлы, которыми управляют вручную.

Запорная арматура – шаровые краны


Шаровый кран в системе отопления служит только для перекрытия потока при замене радиатора.

Вентили для терморегуляции


Ручной терморегулирующий вентиль типа SVRS. Этот элемент арматуры – альтернатива автоматическому терморегулятору. Используется, когда не хочется усложнять жизнь в квартире применением автоматики, которая требует дополнительного ухода.  Пригоден для двухтрубных и однотрубных систем отопления. Особенность – наличие неподъемного шпинделя. Это означает, что регулировка производится внутри рукоятки. Надежность обеспечена движением золотника по типу «металл в металл». Шток герметизирован тремя кольцевыми уплотнениями.


Ручной вентильный терморегулирующий клапан SVR. Рукоятка вращается вместе со штоком, который поднимается или опускается, закрывая клапан, представляющий собой золотник, тип которого называется «металл в металле» с отсутствием каких-либо прокладок. Герметичность штока обеспечена кольцевым уплотнением. Вентиль отключает радиатор от системы полностью.

Балансирующие вентили


Запорно-балансировочный клапан для радиаторов типа SVL. Вентилем можно как перекрыть поступление теплоносителя в радиатор, так и использовать его для регулировки. Он нужен в случае, если в батарею врезан обычный ручной вентиль без балансирующих устройств. Работает по принципу уплотнения золотника «металл в металл», но дополнительно применяется уплотнительная прокладка.




Краны для удаления воздуха


Это кран Маевского или автоматический элемент в конструкции радиатора. Краны на батарее для стравливания воздуха устанавливаются на заводе. Отдельно они продаются только для замены неисправного элемента или в случае создания индивидуального отопления самостоятельно.

Узлы нижнего подключения радиаторов


Эти элементы арматуры нужны, когда радиатор подключается правым нижним способом. Бывают Н-исполнения и одинарные. В конструкции устройств имеется встроенный внутрь шаровый запорный кран. С его торца выполнен специальный шлиц под короткую отвертку, монету или любой другой плоский предмет.


Для отключения радиатора от сети без его опорожнения предусмотрен Н-образный узел с шаровыми кранами. Ниже их расположена регулируемая перемычка, которая называется байпас, необходимая для однотрубной системы отопления.

Критерии выбора


Условие выбора зависят от типа отопительной системы, от конструктивных особенностей детали, материала и ее функциональности.

Влияние на выбор системы отопления: городская или индивидуальная


Централизованное или городское отопление требует соблюдения двух важных условий: надежности и ремонтопригодности.


Поэтому для радиаторов не рекомендуется применять краны в пластиковом корпусе.


Обращаем внимание на материал. Лучший вариант для центрального отопления – металлические краны из стойких к химическому воздействию сплавов: латуни или бронзы. Если это будет силумин, то кран быстро выйдет из строя.


Для справки: силумин намного легче, чем латунь.


Арматура должна быть обслуживаемой, то есть разборной, с трехчетвертной стандартной резьбой для соединения, так как вентильный кран с сальником может потребовать частой профилактики.


Для справки. Лучше всего выбирать кран без сальника с конусной проточкой, у него стандартные резьбы и можно поставить взаимозаменяемую конусную «американку».


На автономном отоплении допускается использовать любую арматуру. Это связано с тем, что в систему закачан теплоноситель с более щадящей средой. Давление 1,5 атм., что намного ниже, чем в городской отопительной системе.


Выбираем шаровый кран. В этом случае запорный элемент – шар также должен быть латунным. Проверить это легко магнитом. Для проверки штока можно попросить продавца открутить гайку на штоке и проверить его магнитом. Стальной материал не гарантирует долговечность, так как подвержен коррозии.


Обращаем внимание на наличие самоподтягивающей прокладку гайки. Если гайки нет, ревизию крану сделать невозможно.


Терморегулирующие клапаны типа SVRS и SVR выбираются для двухтрубной системы, руководствуясь диаметром патрубка радиатора, обычно – 15 мм. Для однотрубной системы выбирают клапан диаметром 20 мм. обязательно должен быть байпас диаметром 15 мм, который устанавливается между подающей и обратной подводками радиатора.


Балансирующий вентиль типа SVL работает только в двухтрубной системе.


Н-образный узел угловой или прямой для нижнего подключения зависит от места расположения.

Правила монтажа


Одно из важных правил монтажа радиаторной арматуры: работать можно только рожковым ключом, применять газовый ключ категорически запрещено.


Важно. При выборе запорной арматуры обращаем внимание:

• на наличие стандартной резьбы: краны должны быть взаимозаменяемые;
• кран должен разбираться для ремонта;
• проток должен быть одинаковым с протоком в трубопроводе.


Термоголовка – монтаж производится в месте, где потоку окружающего воздуха ничего не мешает: ни защитные экраны, ни плотные шторы. Настройка терморегулятора подробно описана в инструкциях.


Клапаны SVR и SVRS устанавливают на входе в радиатор. При этом смотрят, чтобы стрелка на его корпусе совпадала с направлением движения теплоносителя.


Балансировочный клапан SVL устанавливается в отверстие пробки радиатора со стороны выхода теплоносителя для отключения радиатора со стороны «обратки».


Настройка нижних Н-образных узлов заводская – полностью открыта.

Поделиться:

Установка нового радиатора | DIY Doctor

В этом руководстве «Сделай сам» вы узнаете все об установке нового радиатора в систему центрального отопления и узнаете, как определить размер радиатора, который вам понадобится, как определить, какой из них является подающим, а какой — обратным. и как слить воду из системы центрального отопления перед тем, как начать. Вы также узнаете, как определить положение ваших новых кронштейнов для радиатора на стене, а затем, как подключить все ваши новые трубы, заполнить систему отопления и снова включить ее.

Если вы хотите добавить радиатор к вашей системе центрального отопления, это достаточно легко сделать. Вы можете добавить радиатор в любой точке контура подачи и обратки, но вы должны убедиться, что вы не отбираете тепло от текущих радиаторов.

Расположение и размер вашего нового радиатора

Вам необходимо определить наилучшее положение для вашего нового радиатора и размер радиатора, который вам понадобится. Вы можете использовать онлайн-калькулятор БТЕ, чтобы рассчитать размер радиатора, который вам нужен, в зависимости от типа и размера помещения, в котором вы его устанавливаете.

Проверьте мощность вашего котла

Проверьте мощность вашего котла, чтобы убедиться, что он может справиться с дополнительной нагрузкой, связанной с добавлением еще одного радиатора. Если ваш котел не может работать с другим радиатором, то любая дополнительная нагрузка может привести к его выходу из строя.

Стоит ли ставить радиатор под окном?

Радиаторы часто устанавливаются под окнами, потому что теплый воздух от радиатора встречается с холодным воздухом из окна и разносится по комнате. Однако у вас может быть одна часть комнаты, которая кажется более холодной, или положение может быть продиктовано расстановкой мебели или свободным пространством на стене.

Стоит уделить этому немного времени, так как после установки будет гораздо сложнее изменить его положение.

3-колоночный радиатор

Как подключить новый радиатор?

После того, как вы определились с расположением радиатора, вам нужно разработать самый простой способ его подключения к системе.

Найдите ближайший радиатор и разберитесь с ним, куда идет труба. Будем надеяться, что ближайшие трубы будут под половицами, в коробчатой ​​трубе или вдоль стены.

Если трубы встроены в стяжку пола или под кафельным полом, вам нужно решить, хотите ли вы попытаться выкопать участок пола (без повреждения труб!), или вы можете получить доступ к потоку и вернуться сверху и вывести трубы по стене?

Определите подающую и обратную трубы

Вы можете определить подающую и обратную трубы, пощупав их при первом включении нагрева: труба, которая нагревается первой, это подающая труба, а та, которая некоторое время остается холодной, Возврат.

Рекомендуется пометить трубы, чтобы вы знали, что есть что, так как это может повлиять на работу клапана. Если вы используете термостатический клапан, следуйте инструкциям, чтобы убедиться, что он правильно настроен, и подсоедините его к подающей трубе.

Установка радиатора

Шаг 1. Слейте воду из системы и установите клапаны

Перед тем, как начать, вам необходимо слить воду из системы.

Прежде чем приступить к работе, установите клапаны на радиатор, чтобы было видно, куда должны подходить трубы – оберните примерно пять витков тефлоновой ленты вокруг резьбы, прежде чем вкручивать их.

Используйте ключ или гаечный ключ для клапанов радиатора, чтобы аккуратно и плотно вставить клапаны в радиатор. Возможно, вам придется вставить переходники клапанов в нижнюю часть радиатора, прежде чем вы сможете прикрепить сами клапаны.

Для клапанов у вас должен быть запорный клапан с одной стороны и крыльчатка или термостатический клапан с другой стороны.

С точки зрения того, с какой стороны должен располагаться каждый клапан, в большинстве случаев это не имеет значения, например. запорный щиток и головка колеса или термостатический клапан могут идти с любой стороны радиатора из-за того, что система находится в контуре, однако, если вы устанавливаете термостатические клапаны, то, как правило, они идут со стороны входящего потока.

Шаг 2. Определите точное положение вашего нового радиатора

После установки клапанов вы можете выбрать наилучшее точное положение вашего радиатора. В предыдущем разделе мы упоминали, что вы должны сначала решить, где будет располагаться ваш радиатор.

Теперь это еще один шаг в том, что вам нужно закрепить кронштейны радиатора на стене, но перед этим рекомендуется проверить наличие балок (если вы прокладываете трубопровод под полом) и убедиться, что ни один из ваших новых трубопровод упадет на балку, вызывая такие проблемы, как надрезы на балках или создание дополнительных изгибов трубопровода. Это облегчит вам жизнь, если вам не нужно будет гнуть трубы

Шаг 3. Прикрепите кронштейны радиатора к стене

Отметьте места крепления кронштейнов к стене. нет, вы можете положить радиатор на переднюю часть, вставить кронштейны в держатели и измерить, где они должны пройти.

Убедитесь, что между нижней частью радиатора и полом имеется зазор около 125 мм (5 дюймов). Измерьте расстояние от основания кронштейна до основания радиатора, а затем прибавьте 125 мм, и это определит, где будет расположено основание кронштейна на стене.

Шаг 4. Прокладка трубопровода к новому радиатору

Прикрепите радиатор к стене, затем приступайте к прокладке трубы. Настройте свои трубы так, чтобы они шли от радиатора туда, где он соединяется с основным потоком и обраткой.

Вы можете использовать либо современную трубу с вставкой, либо традиционную медную трубу с предварительно припаянными фитингами Yorkshire (все, что вам нужно сделать с ними, это нагреть соединение, и припой расплавится и создаст соединение).

Если вы паяете, убедитесь, что вы используете термостойкий коврик для защиты других труб и деревянных деталей вокруг области, где вы паяете. Если вам нужна помощь в этом, посмотрите наш проект о паяных соединениях труб.

Шаг 5. Подсоединение к существующему трубопроводу

После того, как вы соедините новые трубы, вам необходимо соединить их с основной подачей и возвратом, добавив тройник.

Используйте труборез, чтобы отрезать небольшой участок от основных труб и вставить Т-образное соединение.

Убедитесь, что вы измерили глубину вставки с каждой стороны трубопровод средней разницы тройника. Если вы отрежете слишком много, то повторное соединение двух отрезанных секций трубы может стать настоящей проблемой.

Если у вас есть пластиковые трубы, убедитесь, что вы вставили вставки на концах перед соединением тройника, чтобы труба оставалась прочной и обеспечивала надежность соединения. Кроме того, используйте правильные пластиковые труборезы, чтобы разрезать трубу, так как это гарантирует, что она не потеряет форму.

Шаг 6. Подсоедините новую трубу к новому радиатору и заполните систему

Подсоедините новую трубу к клапанам радиатора и убедитесь, что верхний глухой и выпускной клапаны на месте.

Теперь вы можете пополнить систему центрального отопления и прокачать радиатор. Для получения помощи в этом, пожалуйста, ознакомьтесь с нашим сливом системы центрального отопления, так как у нас также есть раздел о том, как пополнить вашу систему.

На этом этапе вы можете добавить средство защиты центрального отопления, например, ингибитор, чтобы предотвратить известковый налет и коррозию в системе.

Убедитесь, что все ваши стыки надежны и не протекают, затем замените напольное покрытие и т. д. и наслаждайтесь своей уютной комнатой!

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

Как установить радиатор в систему центрального отопления



Объяснение 5 шагов

Выбор и покупка нового радиатора может быть не такой уж сложной задачей по своей сути, если вы помните о некоторых важных моментах, таких как:

• Гарантия на радиаторы должна составлять не менее 2 лет. .
• Они должны быть испытаны давлением до 152,3 фунтов на квадратный дюйм (10,5 бар), чтобы выдерживать давление 116 фунтов на квадратный дюйм (8 бар) при температуре 95°C.
• Мощность радиатора должна соответствовать европейскому стандарту BSEN442 для радиаторов.

Если вы не прибегаете к помощи специалиста, вот несколько советов, которые следует учитывать при замене старого радиатора и которые достаточно легко реализуемы. Подключение радиатора к уже существующей системе центрального отопления — довольно простая работа своими руками, которую можно выполнить за считанные часы.

Цель этой статьи — предоставить руководство по установке нового радиатора самостоятельно без помощи профессионального сантехника. Я дам несколько советов о том, как выбрать место для радиатора, как снять старый радиатор (если применимо), как закрепить новый радиатор на стене, несколько советов о том, как обрезать трубу, как подключить новый радиатор и напоследок как бороться с коррозией.

1. Расположение радиатора

Если вы не заменяете старый радиатор, а просто хотите добавить в систему новый, вы, вероятно, уже знаете, что радиаторы обычно размещают там, где сквозняк входит в дом. , где-нибудь возле окна или около входной двери. Теперь вы должны знать, что есть проблемы с обоими местоположениями; например, если вы поместите радиатор рядом с окном, длина штор может негативно повлиять на распределение тепла внутри вашего дома.

Также расположение радиатора возле входной двери может создать некоторые проблемы, если в вашей семье есть инвалиды или дети. Исходя из проблемы с завесой, вы должны убедиться, что вы оставляете достаточно места для циркуляции тепла и для установки клапанов. Расстояние между этим основанием радиатора и землей должно быть не менее 150 мм.

*Примечание: в зависимости от типа радиатора необходимо оставить определенное расстояние между стеной и радиатором:
— 40-46 мм для одинарной панели
— 58-65 мм для двойной панели
— 35-44 мм для радиаторов одинарного конвектора
— 60-71 мм для двойной панели плюс
— 71-84 мм для двойного конвектора.

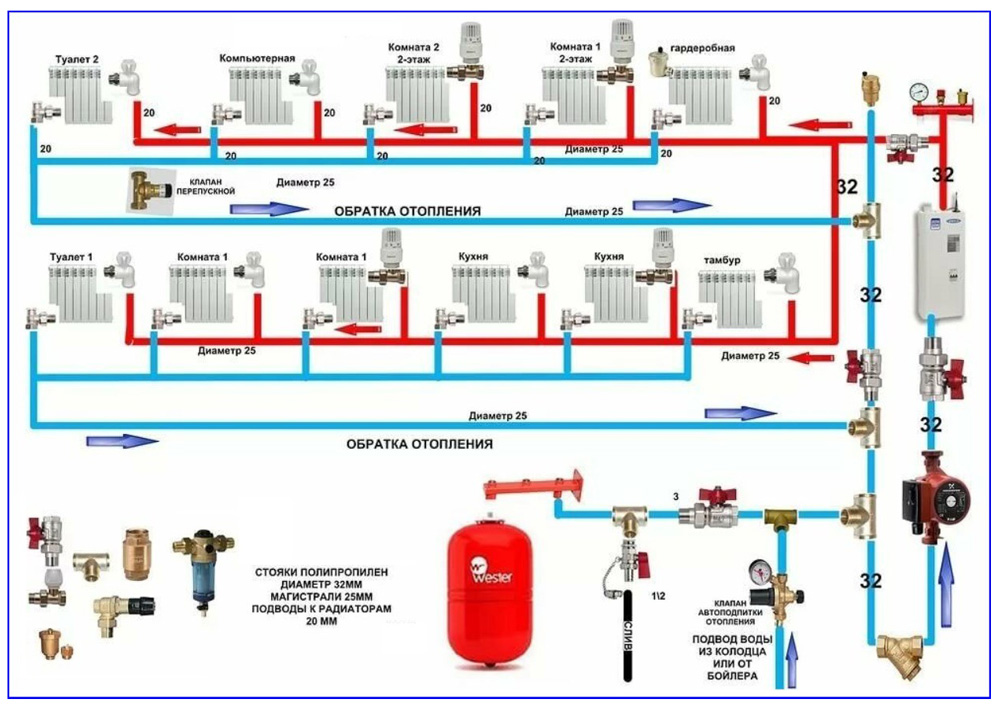

Другим фактором, который должен повлиять на ваше решение о размещении радиатора, является положение трубы. Следует знать, что существует два типа труб – подающая и обратная. В более старой системе одна труба могла играть двойную роль.

В однотрубной системе есть подающая труба, которая отбирает нагретую воду из котла, а обратная труба подает воду в котел для повторного нагрева. В двухтрубной системе сначала следует попытаться закрепить хвостовики радиатора (резьбовое соединение, которое должно поставляться с запорным щитком или термостатическими клапанами радиатора).

Перед прикручиванием к радиатору необходимо намотать на резьбу фторопластовую ленту для улучшения качества герметизации стыков. Хвосты довольно легко затягивались радиаторным ключом.

2. Удаление старого радиатора  (если применимо)

Если вы не заменяете старый радиатор, вы можете пропустить этот раздел. Однако, если вы заменяете радиатор, вам следует принять во внимание несколько советов:

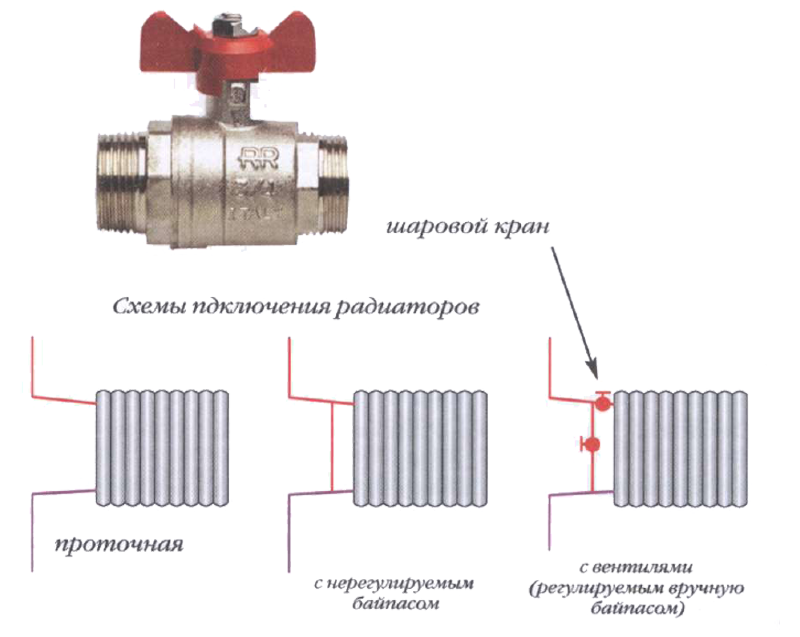

• Выключите центральное отопление. Однако, если у вас обычное отопление, вы должны перекрыть поступление холодной воды в бак или завязать шаровой кран, чтобы не допустить повторного наполнения. Другим исключением является обычная вентилируемая система, в этом случае вам придется удалить воду из системы, прежде чем физически снимать радиатор.
• Слейте воду из радиатора: (1) Вы должны открыть квадрат подходящим гаечным ключом (2) Убедитесь, что у вас есть шланг, подсоединенный к сливному крану типа А (см. рисунок ниже) для герметичной системы, предотвращающей утечку вода. В обычной вентилируемой системе вы можете использовать шланг и зажать его хомутом, а затем попытаться добраться до другой точки шланга. (3) Удалите всю воду из радиатора, чтобы убедиться, что вода не разрушит и ваш дом.
• Открутите выпускной клапан на радиаторе, чтобы вода могла стекать из системы.
• Когда радиатор опустеет, вы можете начать откручивать один из клапанов в нижней части радиатора; вы, вероятно, все еще заметите утечку воды, поэтому вам все равно придется пойти и слить немного воды вниз. Может возникнуть необходимость удалить воду из всей системы.
• Снимите фитинги и поднимите его вверх, чтобы снять с кронштейнов.

3. Крепление радиатора к стене

Определившись с местом для нового радиатора, вы, вероятно, захотите закрепить его на стене. Для этого необходимо выполнить 5 простых шагов:

• Измерить расстояние между двумя точками крепления на задней стороне радиатора.
• Проведение вертикальной линии на стене с помощью пузырькового уровня (ватерпаса).
• Рисование дополнительной линии для корректировки расстояния друг от друга.
• Крепление кронштейнов к стене.
• Установка радиатора на кронштейны.

4. Резка трубы  (лучше сделать сантехником)

Вам нужен отрезок трубы для медных труб и ножницы для резки пластиковых труб.

• Поставьте миску под трубу, так как может вытечь некоторое количество остаточной воды.
• Чтобы разместить Т-образный фитинг, вам нужно отрезать больше от одной из труб.
• Убедитесь, что у вас под рукой есть вставные фитинги и компрессионные фитинги.
• Если вы работаете с медными трубами, имейте под рукой трубогиб и трубогибочную пружину.
• После установки Т-образного фитинга протяните трубу от подающей и обратной труб к новому радиатору (на подающей трубе должен быть установлен клапан).

5. Подсоединение нового радиатора

После того, как все вышеперечисленное было соблюдено, можно, наконец, подсоединить новый радиатор:

• Подключить радиатор, убедившись, что используются вставки труб.
• Если вы используете компрессионные клапаны, у вас должны быть медные оливки, так как другие типы клапанов могут быть слишком жесткими для пластиковых труб.
• Закройте сливной клапан.
• Снимите шланг.
• Закройте выпускной клапан радиатора, который вы могли открыть ранее.
• Снова заполните систему с помощью контура подачи холода и, если это вентилируемая система, через систему водоснабжения, т. е. чердачный резервуар для воды.
• Проверьте новые фитинги на наличие потенциальных утечек (при обнаружении протечек затяните винты или убедитесь, что трубы полностью вставлены в фитинги).
• После того, как все сделано, следует прокачать радиатор. Вы можете просмотреть нашу предыдущую статью под названием «Как прокачать радиатор», чтобы получить правильную информацию о том, как это сделать.

Как бороться с коррозией

Большинство людей беспокоятся о коррозии при установке нового радиатора. Это действительно то, что вы должны учитывать, что неизбежно по своей сути. Что вы можете сделать, так это продлить необходимость замены радиатора.
Какие факторы влияют на коррозию?

• Тип металла, используемого в системе
• Количество воздуха, всасываемого в систему
• Тип воды, попадающей в систему
• Качество работ по установке радиатора.

Что можно сделать, чтобы предотвратить раннюю коррозию радиатора?
Некоторые вещи, которые необходимо сделать при установке нового радиатора:

• Правильная промывка и заливка водой после установки радиатора.
