Установка батарей – важный процесс, влияющий на работоспособность всей системы отопления частного дома или квартиры. Необходимо обращать внимание не только на качество сантехнических соединений, но и на соблюдение воздушных зазоров до подоконника, пола и стен. Подробнее об этом в нашей статье.

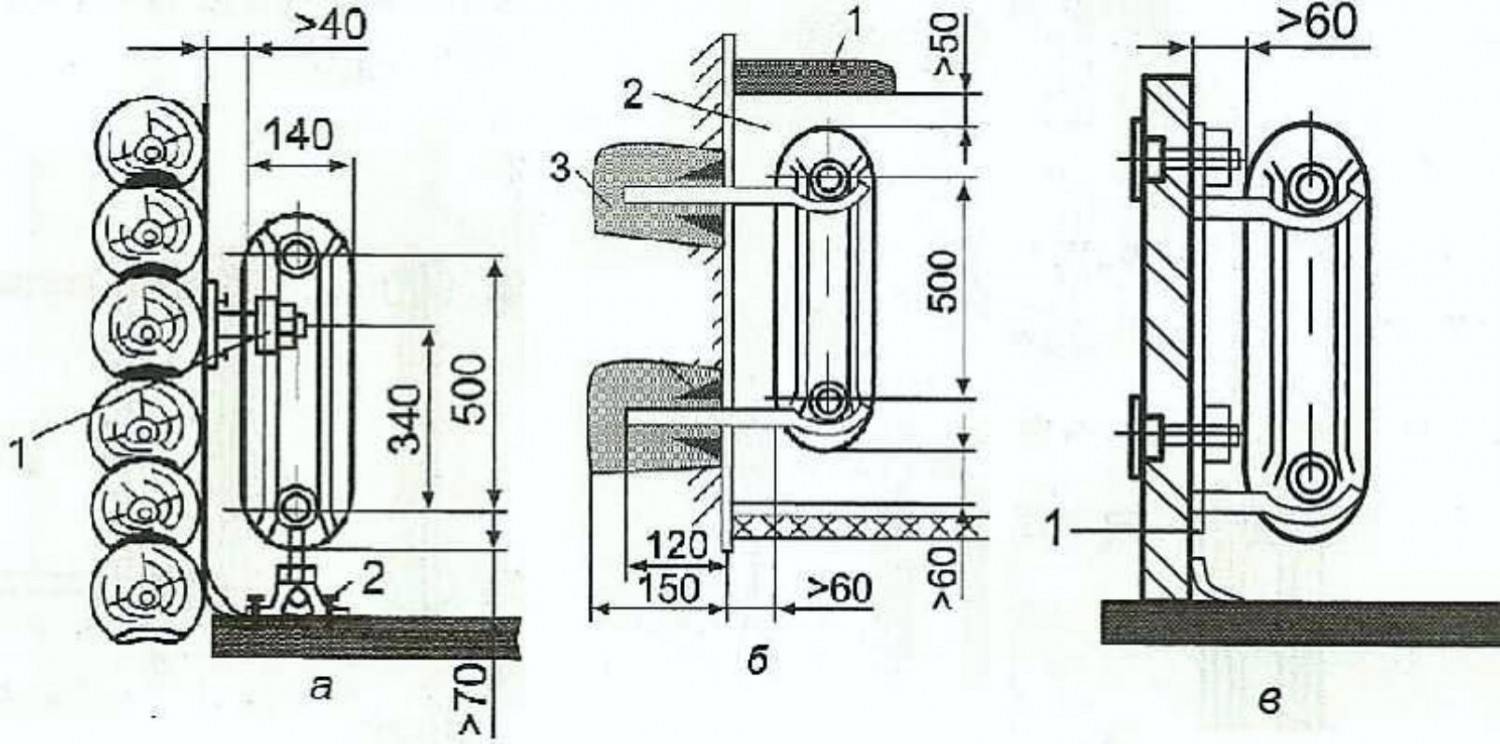

Примерная схема расположения.

Крепление радиаторов

Современный рынок отопительных систем предлагает покупателям большой выбор различных по материалам и вариантам исполнения радиаторов.

По способам крепления все они делятся на следующие группы:

1. Напольные – оснащенные небольшими ножками, устанавливаемые непосредственно на пол помещений. Данный вариант позволяет гарантированно обеспечить требуемый тепловой зазор до подоконника и нижних горизонтальных поверхностей комнат.
2. Навесные – крепящиеся непосредственно на металлические кронштейны, закрепляемые в наружных стенах дома или квартиры.

Требуемое расстояние от стены до радиатора отопления лучше всего обеспечиваются у изделий, крепящихся на вертикальные поверхности помещения, что обеспечивается особой формой кронштейнов. У напольных видов этот параметр необходимо регулировать самостоятельно.

Влияние зазора между стеной и радиатором

Многим начинающим домашним мастерам непонятна важность необходимости регулировки обязательного зазора между батареями и наружными стенами. Это в конечном итоге приводит к значительному увеличению необоснованных расходов на отопление дома. Остановимся на проблеме подробнее.

Наружная стена имеет постоянный контакт с окружающим воздухом, что приводит к значительному ее охлаждению. В том случае, если батареи отопления закрепить непосредственно на внутренней поверхности несущих конструкций, основная часть тепла будет расходоваться не на обогрев воздуха во внутренних помещениях дома, а на нагрев материала стен.

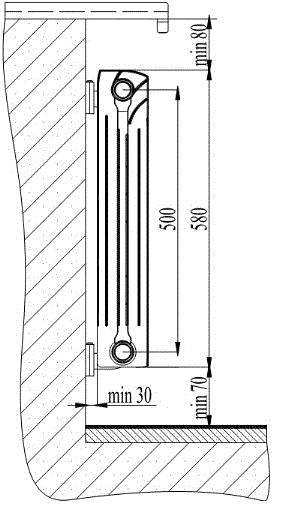

Правильное расположение элементов

Низкие теплоизоляционные свойства изделий из бетона не позволят сохранить приемлемый внутренний микроклимат. До 70% тепловой энергии в случае, когда расстояние между стеной и радиатором отопления минимально будет расходоваться на обогрев атмосферы. Поэтому, отодвигая отопительный прибор на небольшое расстояние, создают необходимую воздушную изоляцию, снижающую необоснованные траты.

Как определить требуемое расстояние

Многие строительные работы, осуществляемые внутри жилых помещений, регламентируются строительными нормами и правилами (СНиПами). Есть свой СНиП и на монтаж батарей отопления.

Из него можно не только узнать, какое расстояние между стеной и радиатором необходимо соблюдать, но и другие параметры его установки:

• располагать прибор следует непосредственно под окнами так, чтобы центры проема и батареи совпадали;
• ширина отопительного прибора не должна превышать 70% ширины подоконной ниши при ее наличии;
• расстояние до пола не должно превышать 12 см, до подоконника – 5 см;
• расстояние до стены лежит в пределах 2-5 см.

Особенности расположения приборов

Существует несколько параметров, влияющих на выбор оптимального зазора. Чаще всего на него влияют материал стен дома и размер подоконников. В некоторых помещениях можно наблюдать неприглядную картину, когда батареи значительно выступают за его пределы.

Обратите внимание!
Значительному уменьшению зазора между стеной и приборами систем отопления способствует дополнительная обработка поверхности вертикальных конструкций специальными теплоотражающими материалами, цена которых доступна.
К ним относятся фольгированные утеплители или экраны из алюминиевой фольги.

Фольгированный теплоизолятор

Монтаж радиатора отопления

Основным способом регулировки требуемого расстояния до стен служит качественная и грамотная установка приборов отопления своими руками или с помощью специалистов. Остановимся на этом аспекте подробнее.

Установка напольных видов

Этот вариант крепления оптимален для изделий, имеющих высокую массу и изготовленных чаще всего из чугуна. Такие батареи оснащают съемными или стационарными ножками, которые и фиксируют к полу. В зависимости от материала основания крепление может осуществляться саморезами по дереву, саморезами и пластиковыми дюбелями, дюбель-гвоздями.

Простейший вариант установки

Необходимым элементом монтажа напольного отопительного прибора служит и настенный кронштейн. Его устанавливают на требуемую высоту, которую определяют как желаемое расстояние от пола до верхней продольной трубы радиатора с учетом зазора. С помощью крепежей и разметки мест их установки добиваются оптимального расстояния до пола, стены и подоконника.

Навешиваем настенный радиатор

Каждый отопительный прибор комплектуется тем или иным видом подвесов, используемых для установки на стены. Материал и прочностные характеристики кронштейнов должны соответствовать массе отопительной батареи с учетом заполнения ее теплоносителем. В противном случае возможна протечка системы.

Один из видов настенного крепежа

Перед непосредственной установкой необходимо определить место монтажа и требуемые расстояния до основных поверхностей.

Для этого выполним следующие шаги:

1. Определим центр окна и нанесем разметку на стену для совмещения в последующем с центром радиатора.
2. Измерим расстояние от нижней кромки батарей до верхней трубы и прибавим 12 см. Данный размер отложим от пола в местах установки кронштейнов, проверив горизонтальность точек крепления по уровню.
3. В местах установки подвесов сверлим победитовым сверлом отверстия, устанавливаем в них дюбели и саморезами фиксируем кронштейны.

Обратите внимание!
Аналогичная инструкция прилагается к каждой упаковке реализуемых радиаторов.
Отличия могут заключаться в конкретном виде подвесов и особенностях их монтажа.

Фото простого кронштейна

Подводя итоги

В рамках данной статьи мы рассмотрели, на каком расстоянии от стены вешать радиатор, на что это влияет и как осуществляется непосредственно при монтаже системы отопления. Более подробная информация по данной теме — в видео в этой статье.
