Правильная установка радиатора отопления под окном своими руками

Установка радиатора отопления под окном – наиболее популярный вариант. Это продиктовано не модой, а соображениями целесообразности.

И что не маловажно, необходимо сделать правильную установку радиаторов отопления под окнами.

Действительно, больше всего тепла из дома или квартиры уходит через окна.

Воздух возле стекла охлаждается и распространяется внутрь помещения.

Чтобы не допустить этого, необходимо создать тепловую завесу. Лучший способ – установить под окном радиатор отопления.

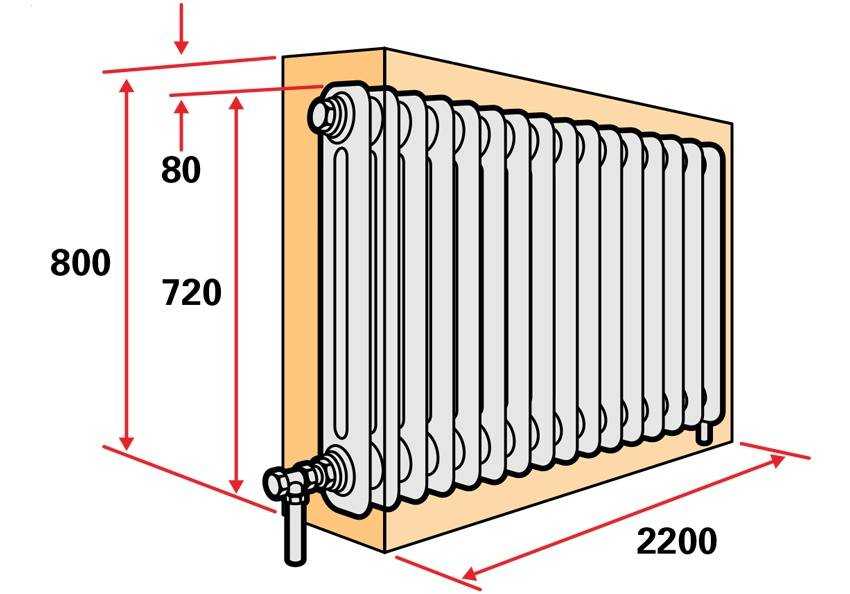

Расположение и размеры

Идеальный вариант – когда радиатор имеет ту же ширину, что и оконный проем.

Тогда нагретый воздух, поднимающийся от батареи, полностью перекроет доступ холодного. Но в этом случае есть один нюанс.

Если количество секций радиатора будет слишком велико, в комнате будет слишком жарко.

Чтобы избежать этого, можно установить батарею с низкими секциями.

На рынке есть варианты высотой мм – они идеально подойдут для решения проблемы.

Можно поставить стандартный радиатор с высотой секций мм, но в таком случае его необходимо размещать точно посередине под оконным проемом.

Расстояния и допуски

Стандартный алюминиевый, биметаллический или чугунный радиатор должен размещаться на расстоянии не менее 5 см от стены.

Иначе между ними не будет достаточного промежутка для конвекции воздуха.

Если расстояние будет меньше – тепло будет «уходить в стену» и придется вешать теплоотражающий экран. А это неудобно и не эстетично.

Не располагайте радиатор отопления слишком низко. Должен остаться достаточный промежуток, чтобы можно было без труда убрать под ним.

Расстояние до подоконника зависит от того, насколько он выдается от стены. Стандартный подоконник редко выходит на см дальше стенки.

Для радиаторов с отсекателями воздуха будет достаточно расстояния 5 см до подоконника. Для батарей без них, нужен промежуток минимум 10 см.

Если подоконник выдается более чем на 10 см внутрь помещения, радиатор стоит вешать ниже.

Посчитайте, на сколько сантиметров подоконник выступает от стены. от полученного числа отнимите 10 и умножьте на 2.

На такое количество сантиметров нужно опустить батарею (в дополнение к стандартному промежутку) – так рекомендуют специалисты ресурса ВТепле vteple.xyz.

Ниша под окном

В старых домах часто под окнами есть ниша под батарею. Она практична с той точки зрения, что отопительный прибор не забирает место в комнате.

Но установка радиатора в нише снижает его тепловую мощность. Иногда падение эффективности достигает 20%.

Стена в нише имеет меньшую толщину, чем во всей комнате. Поэтому она лучше проводит тепло.

Такую стенку стоит дополнительно утеплить и установить теплоотражающий экран.

Что касается расстояния до подоконника и до пола – все правила соблюдаются, как было описано в предыдущем разделе.

Но есть нюанс с боковыми промежутками.

Через боковые стенки ниши также уходит часть тепла.

К тому же, они мешают естественной конвекции воздуха.

Расстояние от радиатора до боковин ниши должно быть не менее 5 см. В идеале – см.

Надеемся, что статья вам понравилась. Обсудить ее вы можете в комментариях.

Читайте в каталоге статей, статью Какой лучше терморегулятор для теплого пола.

Источник

См. также: топливные брикеты характеристики

Правильный монтаж радиатора отопления при разных схемах подключения

Правильная установка радиатора отопления под окном

Создание проектов жилых домов от общего рисунка и до расчета размещения радиаторов отопления регламентируется государственными строительными нормами и правилами. Именно СНиП выступает основным документом, на основании положений которого разрабатывается проект здания. Но это для новостроек, а как быть с домами, построенными еще в годах прошлого века? Или с проектами столь популярных в годах многоэтажных панельных высоток? Особенно когда владельцы квартир меняют старые деревянные окна на пластиковые, с новыми подоконниками. В таком случае нужно внимательно изучить нормативные документы и в соответствии с ними планировать работы, как установить батарею отопления под окном.

Почему радиаторы отопления устанавливаются под окнами

При использовании для обогрева помещения батарей центрального отопления важно правильно разместить отопительные приборы, чтобы они имели наибольшую эффективность теплоотдачи. Причиной установки приборов отопления именно под оконными проемами несколько.

Основными причинами такого расположения считаются физические процессы передачи тепловой энергии в помещении:

• конвекция воздуха;
• тепловое излучение.

Оконный проем в конструкции помещения имеет большое пространство, оснащенное оконным блоком, через который в помещение и проникает наружный воздух. Как ни усиливалась бы теплоизоляция стен, через рамы и стекло здание теряет от 25 до 35% тепла. Это очень большой показатель теплопотерь. При этом именно через щели в рамах в помещение проникает свежий, но охлажденный воздух.

Поэтому, чтобы в комнате было свежо и комфортно удобнее обеспечить нагрев поступающего свежего воздуха. Создать в проеме тепловой экран, который и обеспечил бы нормальный температурный режим в комнате и естественную циркуляцию его во всей квартире или доме.

При установке радиатора под проемом окна отдаваемое тепло нагревает воздух, поднимает его к подоконнику, где и происходит смешение свежего охлажденного и прогретого от батареи воздуха.

Стена возле оконного проема промерзает особенно сильно. Большая площадь стекол не способствует сохранению тепла, поэтому и стена, доходящая до половины высоты комнаты, здесь промерзает особенно сильно. Если справа и слева от проема несущие стены более мощные, то под ним толщина стены на см меньше. Это означает, что здесь стена будет промерзать быстрее, и поэтому установка радиатора для нагрева кладки излучением вполне обоснована.

Типы радиаторов отопления

Для оборудования дома можно выбрать разные модели приборов отопления – можно алюминиевый радиатор, электрический настенный обогреватель или чугунную батарею из нескольких секций. Вопрос в том, сможет ли такая батарея эффективно обогреть комнату, в которой есть большие окна.

Строительные нормы регламентируют на каком расстоянии, необходимо разместить батарею под окном. Но при этом эти нормативы не указывают, какие именно вешать батареи под витражи или под панорамными конструкциями. Дело в том, что современные технологии предлагают несколько вариантов организации отопления в квартире. В том числе и в такой нестандартной ситуации как установить батарею отопления под панорамным окном, на всю высоту комнаты.

В зависимости от материала изготовления для монтажа в систему центрального или автономного отопления могут быть выбраны:

• чугунные секционные батареи;
• алюминиевые радиаторы;
• биметаллические радиаторы;
• стальные модели;
• радиаторы из меди.

В этом месте можно разместить и конвекторы для подключения к электрической сети в настенном положении или установить их в пол под декоративную крышку.

Приборы отопления могут быть:

• в виде полноразмерных радиаторов;
• низкие батареи отопления для панорамных окон;
• напольные батареи;
• медные батареи для установки в плинтус;
• конвекторы для панорамных окон для размещения в полу.

Нормативы установки батарей в жилых помещениях

Согласно строительным нормам и правилам батарею под оконным проемом необходимо устанавливать с учетом следующих требований:

• установка радиатора отопления должна выполняться на высоте мм от пола;
• относительно подоконника радиатор размещается ниже на мм;
• относительно стены разместить батарею необходимо на расстоянии мм;
• батарея должна располагаться по центру оконного проема.

Оттого как правильно повесить радиатор отопления зависит, как легко можно поддерживать порядок в комнате и насколько хорошо будет она прогреваться в отопительный сезон. Расстояние над уровнем пола и от подоконника во время отопительного сезона обеспечивает естественную конвекцию воздуха. Поднимаясь, он отсекает холодный поток от проникновения в помещение и создает тепловой экран в оконном проеме. Промежуток между полом и нижним краем радиаторов отопления дает возможность проводить уборку, что очень важно для жилых помещений.

Конвектор под подоконником должен быть ниже его на см. Это обеспечивает циркуляцию воздуха, с одной стороны, а с другой стороны не позволяет накапливаться пыли в этом пространстве. Центральное расположение радиаторов позволяет охватить оконные блоки потоком теплого воздуха, перекрывая проникновение в помещение холоду.

Особенности установки радиаторов отопления под разные виды оконных конструкций

Правильная установка радиатора отопления зависит от типа и конструкции окон. Для оконных блоков разных конструкций применяются батареи, размеры которых соответствуют размерам пространства под ними.

Исходя из этого, можно выделить несколько основных вариантов того, как разместить конвектора под окном:

1. Стандартное размещение относительно окна батареи.
2. Установка конвекторов у стен в балконных блоках, имеющих дверной проем.
3. Плоские пластинчатые конвекторы для панорамных окон.
4. Конвектор в полу под витражное окно.
5. Скрытая установка радиатора под подоконник.
6. Напольные батареи под панорамным блоком.

Большинство этих способов не имеют четкой регламентации в СНиП, поэтому чтобы повесить батарею отопления правильно необходимо учитывать рекомендации производителей и строителей.

Стандартное размещение батареи

Правильное расположение относительно окна батареи определяются строительными нормами. Однако профессионалы рекомендуют повесить батарею отопления так, чтобы она на ¼ часть своей ширины выступала за пределы подоконника. Это позволит создать наиболее эффективный тепловой экран вокруг окна.

Кроме того, рекомендуется конвектор под большой оконный проем выбирать с внутренним оребрением, чтобы процесс конвекции был максимальным.

В балконных блоках

Конвектор под стеклопакетом балконного блока рекомендуется устанавливать на всю ширину подоконника. Край батареи, выходящий к двери блока, рекомендуется разместить на расстоянии см от нее. В этом месте не рекомендуется устанавливать запорную арматуру или регуляторы температуры. Для установки выбирается прибор, мощность которого на % больше расчетной для этого помещения.

Специальные конвекторы для панорамных окон

Радиаторы отопления под панорамные окна выбираются исходя из размеров пространства под окном. Часто бывает, что панорамное окно начинается на уровне пола, без подоконника. В таком случае рекомендуется установка возле окна батареи в напольном варианте. Если же напольное расположение радиатора не вписывается в концепцию интерьера можно установить конвектор под пол, закрыв его декоративной решеткой.

Конвектор в полу под витражами

Витражные окна в последнее время становятся все более популярными не только для украшения лестничных площадок и зимних садов, но и рабочих кабинетов, и жилых комнат. И если в помещении имеется такое окно, то радиаторы для витражных окон рекомендуется устанавливать так, чтобы они не отвлекали внимание и гармонично вписывались в интерьер. Специфика установки таких приборов заключается в том, чтобы максимально эффективно обеспечить направление теплого воздуха на витраж.

Традиционный витраж со свинцовой или оловянной каймой стекол пропускает намного больше холода, чем обычный стеклопакет. Поэтому в нишу под подоконником, кроме обычного радиатора часто монтируют дополнительно электрический нагреватель.

Скрытая установка радиаторов под подоконник

Удовольствие иметь широкий подоконник-лежанку и смотреть на падающий снег позволительно не многим. Обычно такие широкие подоконники устраиваются в старых домах, с широкими стенами. Поэтому чтобы лежанка была не только удобной, но и теплой под подоконником должен стоять массивный радиатор, способный обогреть большую площадь подоконника. А для того чтобы тепло проникало в помещение в теле подоконника проделываются отверстия.

Напольные батареи

Для окон в полную высоту помещения часто не хватает элемента, визуально ограничивающего пространство. И именно здесь стоит вспомнить о напольных радиаторах. В таких приборах вместо настенного крепления предусмотрены обычные ножки, так что при монтаже отпадает необходимость искать точку опоры для кронштейна. Батарея просто устанавливается на ножки, которые фиксируются на полу дюбелями.

Специфика подключения и установки разных систем

Перепланировка домов старой постройки или простой ремонт квартиры с заменой старых радиаторов отопления всегда связан с необходимостью изучения особенностей прокладки трубопроводов и способов подключения батарей. При открытом способе установки достаточно правильно подобрать параметры прибора и запорной арматуры, рассчитать места крепления кронштейнов и установить батарею.

При скрытой установке проводятся работы по прокладке коммуникаций, оборудованию места установки, подгонке декоративной решетки. Необходимо помнить, что для скрытой установки требуется больше места, чем размер конвектора. Для движения воздуха, необходимо чтобы вокруг радиатора было минимум см свободного места по периметру и столько же под ним.

Кроме того, декоративная решетка должна иметь наклонное расположение жалюзи. Этот элемент играет важную роль в формировании направления потока теплого воздуха. Если створки развернуты в сторону рам, то тепловой экран будет создан эффективно. А если жалюзи развернуты в обратную сторону, то поток нагретого воздуха будет использоваться неэффективно.

Низкие батареи отопления для панорамных окон

Говорить об этом классе батарей нужно особо. Дело в том, что обычные модели с небольшой высотой для расположения под открытыми панорамными оконными конструкциями не всегда подходят. Поэтому для установки под ними выбираются радиаторы высотой см.

Низкие батареи из чугунного литья представляют собой маленькие произведения искусства. Миниатюрные чугунные регистры оформляются художественными элементами и размещаются на специальных подставках. А если учесть что такие батареи выполняются по индивидуальному заказу и покрываются эмалью, то оформление окна от этого только выигрывает.

Можно установить радиаторы из нержавеющей стали. Холодный блеск матовой поверхности придаст помещению особой изысканности, а полированные панели создадут иллюзию бесконечности.

Ну а для динамичного стиля современного города для панорамных окон можно использовать низкие радиаторы из алюминия или биметаллические батареи. Здесь кроме традиционного белого цвета можно подобрать любой цвет из палитры производителя, даже заказать декорирование под цвет оформления пола.

Понравилась статья? Расскажите друзьям:

Источник

Читайте дополнительно: металлические дымовые трубы

Монтаж и подключение радиаторов отопления своими руками

Правильная установка радиаторов отопления: под окном, в нише, на стене

Эффективность отопительной системы квартиры или частного дома зависит не только от мощности источников тепла. Правильная установка радиаторов отопления позволит снизить затраты на обогрев помещения, сделать его более продуктивным и улучшить микроклимат.

Независимо от того, какой системой вы пользуетесь, однотрубной или двухтрубной, автономной или централизованной, где будет стоять радиатор – в квартире или доме, правила установки батарей отопления одни. Есть три варианта расположения радиаторов:

• В нише;
• Под окном;
• На стене.

Для каждого варианта существуют свои правила размещения. Все что мы расскажем вам ниже, касается алюминиевых, чугунных и металлических радиаторов. К кварцевыем обогревателям эти рекомендации неприменимы. Подробнее о них вы можете прочитать в статье «Кварцевые батареи отопления: 14 за и против».

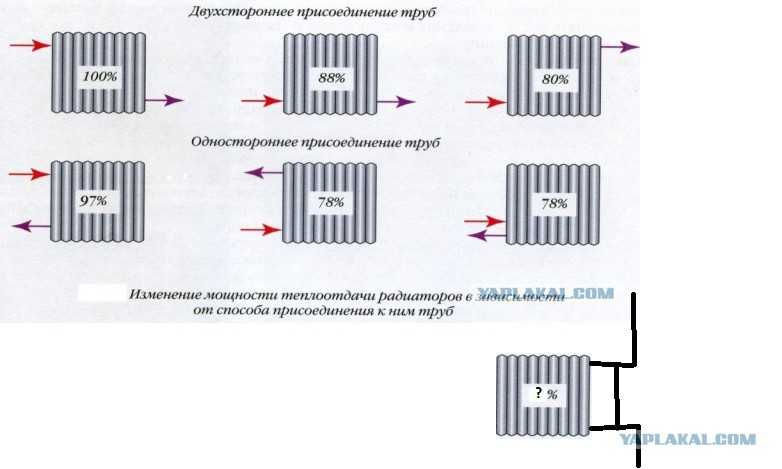

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей. Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей.

Последовательное подключение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

Однотрубная система

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

Двухтрубная система

Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.

Коллекторная (параллельная) система

В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.

Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

Правильная установка радиаторов отопления в нише

Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.

• Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
• Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.

Декоративная решетка должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.

Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.

Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.

Радиатор в нише под окном нужно располагать так, чтобы обеспечить хорошую конвекцию воздуха. Между его верхом и краем ниши должно быть минимум 10 см.

Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.

• Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух и не даст ему распространиться по квартире.
• Высота установки радиатора от пола должна составлять см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
• Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

Если радиатор оборудован отсекателями воздуха (см. фото), расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.

Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Подробнее о вопросе обустройства ниши вы можете прочитать в статье «Как правильно утопить батареи в стену без потерь тепла»

Установка радиатора на стене

Это стандартный тип расположения радиаторов в многоквартирных домах. Нормы установки батарей отопления в квартире такие же, как в частном доме и довольно просты:

• Расстояние до стены не менее см.
• Расстояние от пола до радиатора – см.

Перед тем как повесить батарею убедитесь, что стена сделана из прочного материала и выдержит ее вес.

Эксперт отвечает на ваши вопросы

Как лучше установить батареи в нишу или на стену?

Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.

Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, то это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.

Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?

Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.

Куда ставить батареи если в доме стоят большие окна?

Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.

Как правильно расположить радиаторы отопления в частном доме?

Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.

Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на секции, но он необходим.

Зачем ставят батареи в угол?

Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.

Как правильно установить батареи под пластиковыми окнами?

Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.

Нужно ли ставить радиаторы отопления вровень с краем подоконника?

Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.

Если вы хотите задать свой вопрос – сделайте это в комментариях.

Общие правила установки для всех типов размещения

Доступ воздуха к радиатору не должен быть затруднен, поэтому его нужно размещать там, где не планируется установка мебели.

Радиатор должен быть закреплен строго вертикально без отклонений и перекосов от горизонтали.

Батареи нужно устанавливать только на наружных стенах здания, чтобы отсекать охлажденный воздух.

Стенку за радиатором желательно оклеить металлизированной термоизоляцией. За счет этого батарея будет греть воздух в комнате, а не стену. Металлизированное покрытие будет отражать ИК (инфракрасное) излучение в помещение.

Перед выбором радиатора проведите замеры с учетом всех допусков и зазоров, и только тогда определяйте модель.

Батареи с большим количеством отсекателей воздуха более эффективны.

Если вы хотите установить радиатор отопления своими руками, вам будет полезно посмотреть это видео:

Источник

Смотрите также: как называется задвижка в дымоходе

Почему батареи размещают именно под окном?

Главная » Интересно

Интересно

Автор Вадим Хромов На чтение 3 мин Опубликовано 11.01.2021 Обновлено 13.01.2021

Содержание:

От правильной планировки квартиры или частного дома напрямую зависит, насколько приятным будет проживание в них. Одна из ключевых деталей – отопительная система. Например, эффективное расположение батарей способствует не только комфортной температуре в помещении, но и позволит снизить траты на коммунальные услуги.

Правила установки батарей отопления

Установка радиаторов отопления подвергается ряду правил. Если не слишком вдаваться в технические подробности данного процесса, можно выделить такие важные моменты:

• расположение относительно оконных проемов, дверей;
• расстояние до пола, подоконника, стены;
• размеры радиатора;
• уровень теплоотдачи;
• особенности крепления.

Если в помещении панорамные окна, альтернативным решением является внутрипольная батарея

Одно из ключевых правил – размещение батарей непосредственно под окнами, которые являются проблемными зонами в помещении. То же самое касается входных дверей. Если преобладает холодный климат, установка радиатора как можно ближе к двери будет эффективной.

Интересный факт: согласно Строительным нормам и правилам (СНИП), в жилых и общественных зданиях батареи должны занимать не меньше 50% ширины окна. В отдельных учреждениях, например, школах и больницах – не менее 75%. Лишь в этом случае расположение приборов отопления под окнами будет эффективным.

Расстояние от задней стенки батареи до стены – 3-5 см. Наличие зазора обеспечивает конвекцию и распространение тепла. Между подоконником и батареей должно быть не менее 10 см, иначе возможны потери тепловой мощности. Оптимальное расстояние до пола – 8-12 см. Если установить радиатор выше, под ним возникнут холодные зоны.

Почему батареи размещают под окнами?

Расположение батарей отопления под окнами объясняется физическими процессами, а именно – конвекцией воздуха, которая в глобальном плане прослеживается в атмосфере. Потоки воздуха перемещаются вертикально из-за разной температуры. Холодный воздух отличается большей плотностью и опускается вниз, а теплый, менее плотный воздух поднимается вверх.

Конвекция воздуха в помещении

Внутренняя поверхность окна намного холоднее, чем стена в помещении. Теплый воздух в комнате движется в сторону стекол, охлаждается там и опускается вниз к подоконнику. Затем он оказывается на полу прямо под окном и образовывает зону с более прохладной температурой. Она будет особенно ощутимой, если возле окна стоит кровать или письменный стол.

Батарея под окном решает данную проблему. Когда холодный воздух опускается ниже подоконника, он нагревается и тут же снова поднимается вверх. Таким образом, радиатор отопления препятствует возникновению прохладных зон. Вдобавок происходит подогрев стекол и откосов, что снижает риск возникновения конденсата.

Через окна выходит около 25-35% всего тепла, независимо от их качества и материалов изготовления. Чем больше оконных проемов в помещении, тем выше теплопотери. А батареи, установленные под ними, помогут их компенсировать. Именно поэтому радиатор отопления должен быть как минимум под каждым окном. При необходимости возможны и дополнительные батареи в комнате на стенах.

Если Вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться с друзьями

Оцените автора

( Пока оценок нет )

Жилищные правила системы накопления энергии | NFPA

NFPA Today — 01 октября 2021 г.

Вернуться на целевую страницу блогов

NFPA 855, Стандарт по установке стационарных систем накопления энергии , содержит требования к установке систем накопления энергии (ESS). Система ESS — это технология, которая помогает дополнять возобновляемые источники энергии (такие как ветер и солнце), поддерживать электрическую инфраструктуру страны и даже может обеспечивать электричеством наши дома во время отключения электроэнергии. Эта технология имеет много отличных применений, но ей также присущи риски возгорания, поэтому важно управлять рисками, принимая некоторые основные меры предосторожности. NFPA 855 охватывает множество различных тем ESS, но в этом блоге основное внимание будет уделено некоторым соображениям, связанным с установкой ESS в жилом доме на одну или две семьи. Точные требования по этой теме приведены в главе 15 NFPA 855.

Что такое система накопления энергии?

Система накопления энергии — это то, что может накапливать энергию, чтобы ее можно было использовать позже в качестве электроэнергии. Наиболее популярным типом ESS является аккумуляторная система, а наиболее распространенной аккумуляторной системой является литий-ионный аккумулятор. Эти системы могут упаковать много энергии в маленькую оболочку, поэтому некоторые из тех же технологий также используются в электромобилях, электроинструментах и ​​наших сотовых телефонах. ESS часто устанавливаются в домах в дополнение к солнечным батареям, но их также можно использовать для компенсации цены на электроэнергию путем зарядки, когда электричество дешевое, и разрядки, когда оно дороже.

Ограничения по размеру

Глава NFPA 855, посвященная жилым помещениям, посвящена установке бытовых блоков ESS мощностью от 1 кВтч до 20 кВтч. После того, как отдельные блоки превысят 20 кВтч, они будут рассматриваться так же, как и коммерческая установка, и должны соответствовать требованиям остальной части стандарта. Существуют также ограничения на общее количество энергии, которое может храниться в определенных частях дома. Если вы выходите за эти пороги, вам необходимо соблюдать требования для коммерческих установок.

Расположение

Системы накопления энергии могут представлять потенциальную опасность пожара, поэтому их не следует устанавливать в определенных зонах дома. NFPA 855 разрешает установку ESS в жилых помещениях только в следующих областях:

• Пристроенные гаражи
• Отдельные гаражи
• На наружных стенах на расстоянии не менее 3 футов (914 мм) от дверей или окон
• На открытом воздухе на расстоянии не менее 3 футов (914 мм) от дверей или окон
• Уборные
• Складские или подсобные помещения

ESS можно установить в любом из этих мест, однако, если комната не отделана, стены и потолок должны быть защищены гипсокартоном толщиной не менее 5/8 дюйма (16 мм).

Некоторые типы систем хранения энергии могут выделять токсичный газ во время зарядки, разрядки и обычного использования. Логично, что эти типы систем накопления энергии разрешается устанавливать только на открытом воздухе.

Последнее требование к местоположению связано с ударом транспортного средства. Одним из способов, которым система накопления энергии может перегреться и привести к пожару или взрыву, является физическое повреждение самого устройства в результате раздавливания или удара. Из-за этого риска любые аккумуляторные системы, установленные в местах, где они могут быть повреждены транспортным средством, должны быть защищены утвержденными ограждениями, обычно в виде боллардов безопасности. Никто не хочет, чтобы болларды устанавливались в их гараже или на подъездной дорожке, поэтому в идеале можно было бы переместить свою систему вне досягаемости транспортных средств. Этого можно добиться, либо переместив ESS в место, недоступное для транспортных средств, либо установив его выше на стене, чтобы транспортные средства не могли случайно столкнуться с ним.

Обнаружение пожара

Если в вашем доме есть ESS, то во всем доме, включая любые гаражи или помещения, в которых установлены ESS, необходимо установить взаимосвязанные датчики дыма. Если вы столкнулись с ситуацией, когда вы не можете установить пожарную сигнализацию, например, в пристроенном гараже, необходимо установить тепловой извещатель и подключить его к дымовой пожарной сигнализации в остальной части дома.

Использование электромобилей

Поскольку глобальные продажи электромобилей, похоже, растут в геометрической прогрессии, комитет, написавший NFPA 855, счел важным включить требования к домам, которые будут использовать электромобили в качестве систем накопления энергии. На самом деле есть только два основных требования. Во-первых, любое электрическое транспортное средство, используемое для питания дома во время стоянки, должно соответствовать инструкциям производителя и NFPA 70, 9.0007 Национальный электротехнический кодекс® . Во-вторых, использование автомобиля для питания дома не может превышать 30 дней.

Несмотря на то, что к коммерческим системам накопления энергии предъявляется множество требований, правила и положения гораздо более смягчены для небольших систем, устанавливаемых в жилых домах на одну и две семьи.

Надеюсь, вам понравился этот блог. ESS, безусловно, горячая тема. Если вы заинтересованы в ESS, пожалуйста, запланируйте посещение Обеспечение безопасности опасных сред однодневная конференция 5 октября, на которой ESS будет обсуждаться в ходе двух отраслевых панельных дискуссий, или Global Trends and Research 2 ноября, где эксперты обсудят риски взрыва ESS в течение двухчасового круглого стола. Все сессии NFPA 125th Anniversary Conference Series доступны в течение одного года после даты их проведения по запросу.

Соответствующее обучение, статьи, исследовательские отчеты и многое другое можно найти на сайте www.nfpa.org/ESS.

Важное примечание: Любое мнение, выраженное в этой колонке (блог, статья), является мнением автора и не обязательно отражает официальную позицию NFPA или ее технических комитетов. Кроме того, эта статья не предназначена и не должна использоваться для предоставления профессиональных консультаций или услуг.

ТЕМЫ:

• Промышленные опасности,
• Электрический

Подпишитесь на информационный бюллетень сети NFPA

Зарегистрироваться

Брайан О’Коннор

Инженер технической службы

Подробнее Брайан О’Коннор

Связанные статьи

31 МАРТА 2022 ГОДА

NFPA LiNK позволяет пользователям быстро и легко ориентироваться в цифровых кодах и стандартах

29 ОКТЯБРЯ 2021

Трансформаторная противопожарная защита

02 АВГУСТА 2021

Пожарная служба Конгресса одобрила резолюцию, призывающую к обучению и ресурсам электромобилей, систем хранения энергии и легковоспламеняющихся хладагентов.

26 мая 2021 г.

Летние месяцы подчеркивают необходимость применения правил электробезопасности в гаванях и на лодках

03 ФЕВРАЛЯ 2021

Недавние инциденты в латиноамериканских больницах демонстрируют необходимость снижения риска и планирования реагирования

13 ЯНВАРЯ 2021

Представлена ​​серия конференций, посвященная 125-летию NFPA, которая заменяет традиционно запланированные планы на конференцию и выставку 2021 года.

СВЕЧЕЙ В ОКНЕ – ИСТОРИЯ

Каждый месяц я делюсь лакомым кусочком истории в THE WALPOLE CLARION в своей «колонке». ЗНАЕТЕ ЛИ ВЫ ЭТО…? В декабре 2019 г., проблема Я исследовал предысторию размещения свечей в окнах. По мере приближения сезона вы можете захотеть узнать, почему появляются свечи, и вы можете захотеть выставить свои собственные. ( 28 ноября 2020 г. — я пишу, чтобы поделиться, и этот пост продолжает получать большое количество ежедневных прочтений. Я хотел бы знать источник, направляющий читателей сюда. Продолжайте искать, спасибо, РЭЙ) — 11 декабря 2021 г. — этот пост стал топовым ответом Google на вопрос «свечи в истории окон». Более 10 000 прочтений за два года и более 1000 за последние две недели. Большое вам спасибо — РЭЙ (PS — ниже «свечи в окнах» моего колониала 1806 года на типичной деревенской общине Новой Англии.

ЗНАЕТЕ ЛИ ВЫ, ЧТО…

… традиция зажигать свечи в окнах домов на Рождество, восходящая к колониальным временам, была привезена в Америку ирландцами? Свечи в окнах всегда считались знаком приветствия окружающих. В ранней Америке, когда дома часто находились за много миль друг от друга, вид далекой свечи в окне был знаком «добро пожаловать» для тех, кто хотел посетить.

Религиозные обряды и преследования имеют долгую и сложную историю в Ирландии. Уже в 1171 году вторжение короля Генриха II в Ирландию положило начало преследованию ирландцев. Языческие празднования солнцестояния были заменены празднованием Рождества. Протестантизм пытался заменить католицизм. Британское правительство между 169 г.1 и 1778 г. усовершенствовали свои репрессивные уголовные законы, направленные против католиков в попытке подавить религию. Католическим священникам не разрешалось исповедовать свою веру. Получив приказ покинуть страну, священники вместо этого скрылись. Ирландцы были вынуждены подчиняться британскому правлению.

Во время Рождества правоверные ирландские католики в темноте зажигали свечу в окне и оставляли дверь незапертой. Это был знак для священников, что можно безопасно проскользнуть в их дом, чтобы отслужить мессу. В ответ они предложили священнику гостеприимство. Британцам, расспрашивавшим ирландцев о свечах, сказали, что это их способ приветствовать Иосифа, Марию и Младенца Иисуса, когда они ищут убежища. Иммигрировав в Соединенные Штаты, ирландцы принесли с собой эту праздничную практику.

Традиция зажигать свечу в окне в колониальной Америке интерпретировалась по-разному. Он считался маяком надежды для любого прохожего во время курортного сезона и сигнализировал незнакомцам, что там будет еда и кров, если они попросят. Свечи также выражали надежду на то, что Мария и другие святые пройдут мимо их дома и благословят его. Приветствие свечи было отчасти безмолвной молитвой о благополучном возвращении отсутствующего человека, а отчасти знаком того, что кто-то ждет и ухаживает за огнем. В других интерпретациях говорится, что свеча будет посылать сообщение о рождении ребенка или о том, что семья получила какое-то благословение. Часто свечи были посвящены общественному событию или празднику. В гостиницах (а теперь и в отелях типа «постель и завтрак») использовались свечи, сообщающие о наличии свободных номеров и ведущие путешественников к двери. Ключевым моментом является чувство приветствия.

Когда был основан Колониальный Вильямсбург, они не знали, как представить Рождество. Помните, в колониальной Америке это не было праздником. В 1934 году они повесили разноцветные огни на десять вечнозеленых деревьев, продолжая искать украшения, характерные для того периода. Ландшафтный архитектор вспомнил обычай его семьи ставить свечу в бостонское окно в 1893 году. С этой идеей в следующем году одна зажженная свеча была помещена в окна четырех зданий, открытых для публики. Свечи зажигали с 17 до 22 часов в канун Рождества и Нового года. Обеспокоенные пожаром, четырем уборщикам заплатили по 1 доллару каждому за то, чтобы они зажигали свечи и защищались от пожаров.

Электрические свечи решили проблему с огнем. Посетителям колониального Вильямсбурга понравилось то, что они увидели, и они захотели забрать домой свечи. В 1941 году универмаги Вильямсбурга к кануну Рождества распродали весь свой запас из 600 электрических свечей.
