Оптимальная толщина утеплителя для наружных стен

Для комфортного проживания в своем доме, выполняют его наружное утепление.

Правильный расчет теплоизоляции повысит комфортность дома и уменьшит затраты на обогрев. При строительстве не обойтись без утеплителя, толщина которого определяется климатическими условиями региона и применяемыми материалами. Для утепления используют пенопласт, пеноплекс, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.

Утепление стен дома снаружи позволяет:
— Сберечь полезное пространство внутри помещения.
— Защитить дом от промерзания.
— Увеличить общий эксплуатационный ресурс здания, без дополнительной нагрузки на его конструкцию и на фундамент.
— Улучшить степень защиты от промерзания. Утепление наружной стены дома позволяет сместить точку образования конденсата в сторону теплоизоляционного слоя. При этом отсутствует риск образования плесени и грибка.
— Не остывать утепленным снаружи стенам, и длительное время сохранять тепло внутри здания, без его потерь.
— Утеплители для наружных стен дома снаружи быстро утрачивают влагу, без изменения своих основных характеристик.
— Обеспечить высокую звукоизоляцию помещения.

При выборе материала для утепления стен дома снаружи, необходимо обращать внимание на:
— Паро- и влагопроницаемость.
— Степень поглощения воздуха и влаги.
— Теплопроводность.
— Устойчивость к перепадам температуры.
— Биологическая устойчивость.
— Стойкость к химическим препаратам.
— Коэффициент сохранения температуры.
— Отсутствие усадки и эстетичность.
— Малый вес.
— Легкость монтажа своими руками, без стыковых швов.

Выбор материалов

При выборе утеплителя для стены дома, прежде всего, нужно учитывать материал строения.

Пенопласт

Плюсы
— Отличные термоизоляционные свойства.
— Маленькая масса и небольшие размеры.
— Почти не впитывает влагу.
— Долговечность.
— Доступная цена.
— Быстрый и легкий монтаж.

Минусы
— Почти не пропускает воздух.
— Подвергается отрицательному воздействию лакокрасочных покрытий, изготовленных на основе нитрокрасок – постепенно начинает разрушаться.

Расчет толщины пенопласта. Теплопроводность пенопласта, как и других материалов, зависит от плотности. Например, при плотности 20 кг/м3 коэффициент теплопроводности около 0,035. Поэтому толщина пенопласта 0,05 м обеспечит термосопротивление на уровне 1,5.

Пеноплекс

Плюсы
— Морозостойкость.
— Малая теплопроводность.
— Прочность.
— Долговечность.
— Не поглощает влагу.
— Быстрый и легкий монтаж.

Минусы
— Отрицательное влияние высоких температур – материал начинает плавиться.
— Нет стойкости при атаках грызунами.
— Высокая стоимость.

Пенополиуретан

Плюсы
— Экологичность.
— Самое низкое впитывание влаги.
— Долговечность.
— Огнестойкость.
— Небольшой вес.

Минусы
— Низкая стойкость к ультрафиолетовому излучению.
— Нельзя работать и оставлять на холодных поверхностях.

Минеральная вата

Плюсы
— Экологическая чистота и безвредность.
— Огнестойкость.
— Отталкивает влагу.
— Пропускает воздух.
— Бюджетная стоимость.

Минусы
— При неправильном монтаже материал может со временем деформироваться.
— Плохо переносит значительные перепады температур.

Базальтовый утеплитель

Плюсы
— Экологическая чистота. Для изготовления используется лишь натуральное сырье.
— Легко режется и монтируется.
— Срок эксплуатации конструкции до 50 лет.
— Воздушная прослойка обеспечивает низкую теплопроводность.
— Поглощение влаги не более 5%.
— Паропроницаемость.
— Не горит.
— Высокая шумоизоляция.
— При контакте с кожей, не вызывает ее раздражение.
— Хорошее звукопоглощение.

Минусы
— Высокая стоимость.
— При работе из базальтовой ваты образуется много пыли, что требует защиты дыхательных путей.
— Швы негерметичны после монтажа материала.
— Не подходит для утепления цокольного этажа.

Жидкая теплоизоляция

Плюсы
— Можно получить очень тонкое паропроницаемое покрытие с защитными функциями от снега, дождя, мороза, что значительно увеличивает срок службы.
— Стены «дышат». Внутри помещения сохраняется максимально комфортный микроклимат для человека.
— Хорошая адгезия с любыми материалами, используемыми для возведения стен.

Минусы
— В составе материала 80% жидкой теплоизоляции, состоящей из микросфер с разряженным воздухом, почти, с вакуумом, и лишь 20% составляют связующие компоненты, от качества которых зависит адгезия материала с поверхностью стены.
— Плохое качество утеплителя способствует быстрой потере своих характеристик. В этом случае микросферы начинают сминаться внутрь из-за большего атмосферного давления.
— Некачественные связующие вещества способствуют отслаиванию и шелушению материала со стен.

Расчет толщины слоя утеплителя

Большое значение для качественного утепления здания имеется правильный теплорасчет наружной стены жилого дома.

При этом нужно учитывать следующие характеристики:

Толщина утеплителя. Слишком малая может стать причиной промерзания стен, «точку росы» перенести внутрь помещения. Это приведет к переизбытку влаги в доме, образованию конденсата на стенах. При увеличении толщины теплоизоляционного слоя больше, чем необходимо, значительных улучшений не принесет, а лишь добавит дополнительные финансовые затраты.

Только правильно рассчитанная толщина теплоизоляции для дома сэкономит средства и сохранит в доме нормальный тепловой режим.

Теплосопротивление материала для утепления – R. Это коэффициент, представляющий собой: разность температур по краям утеплителя/ на величину теплового потока, идущего сквозь него. Эта величина отражает свойства утеплителя и определяется: плотность материала/ на теплопроводность.

С увеличением R, улучшаются теплоизоляционные свойства материала. Формула для расчета: R = толщина стенки в метрах /коэффициент, присущий теплоизоляции конкретного материала.

Расчет толщины теплоизоляции для стен также можно сделать самостоятельно, учитывая данные действующих строительных норм и правил.

Значение R можно выбирать для разных климатических зон по соответствующим таблицам.

Для примера — расчет утепления дома пенопластом толщиной 100 миллиметров, со стенами из силикатного кирпича, толщина которых 51 сантиметр.
Рассчитываются коэффициенты теплосопротивления R для стены и пенопласта.
Складываются два полученных значения.
Толщина стены 0.51 метра/ на коэффициент теплопроводности материала стены 0,87 Вт/(м•°С) = 0,58 (м2•°С)/Вт.
Получилась сопротивляемость теплопередачи стены из кирпичной кладки R=0,58 (м2•°С)/Вт.
Рассчитается величина R для пенопласта 0,1 метра толщиной.
Делится на коэффициент теплопроводности соответствующий пенопласту, равный 0,043 Вт/(м•°С).
Получился результат R= 0,1/0,043 = 2,32 (м2•°С)/Вт.
Складываются полученные коэффициенты R для силикатного кирпича и пенопласта: R= 0,58 + 2,32 = 2,9 (м2•°С)/Вт.
Сравнивается величина с требуемыми значениями коэффициента для наружных стен при разных климатических зонах.

Анализируя результат, можно сделать вывод, что утеплять здание нужно утеплителем толщиной не менее 10 сантиметров.

Как рассчитать толщину утеплителя для стены?

Для определения требуемой толщины утеплителя необходимо воспользоваться формулой R = δ/λ , где R — суммарное термическое сопротивление слоев конструкции (м2·°С/Вт), δ — толщина утеплителя в метрах, λ − расчетный коэффициент теплопроводности материала слоя с учетом условий эксплуатации ограждающих конструкций (Вт/(м·°С).

Таким образом, стандартную наружную стену из кирпича (120-510 мм) утеплять нужно практически всегда. Толщина утеплителя подбирается расчетом, в зависимости от климатической зоны стройки и толщины стены.

Чтобы рассчитать, какая должна быть толщина утеплителя, необходимо знать величину минимального термосопротивления. Она зависит от особенностей климата. При ее расчете учитывается продолжительность отопительного периода и разность внутренней и наружной (средней за это же время) температур. Так, для Москвы сопротивление передаче тепла для наружных стен жилого здания должно быть не меньше 3,28, в Сочи достаточно 1,79, а в Якутске требуется 5,28.

Термосопротивление стены определяется как сумма сопротивления всех слоев конструкции, несущих и утепляющих. Поэтому толщина теплоизоляции зависит от материала, из которого выполнена стена. Для кирпичных и бетонных стен требуется больше утеплителя, для деревянных и пеноблочных меньше. Обратите внимание, какой толщины бывает выбранный для несущих конструкций материал, и какая у него теплопроводность. Чем тоньше несущие конструкции, тем больше должна быть толщина утеплителя.

Способность материала пропускать тепло определяется его теплопроводностью. Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Повышенная влажность воздуха увеличивает теплопроводность. Обратная к теплопроводности величина называется термосопротивлением. Для его расчета используется величина теплопроводности в сухом состоянии, которая указывается в паспорте используемого материала.

Нужно учитывать, что в углах, местах соединения несущих конструкций и других особенных элементах строения теплопроводность выше, чем на ровной поверхности стен. Могут возникнуть “мостики холода”, через которые из дома будет уходить тепло. Стены в этих местах будут потеть. Для предотвращения этого величину термосопротивления в таких местах увеличивают примерно на четверть по сравнению с минимально допустимой.

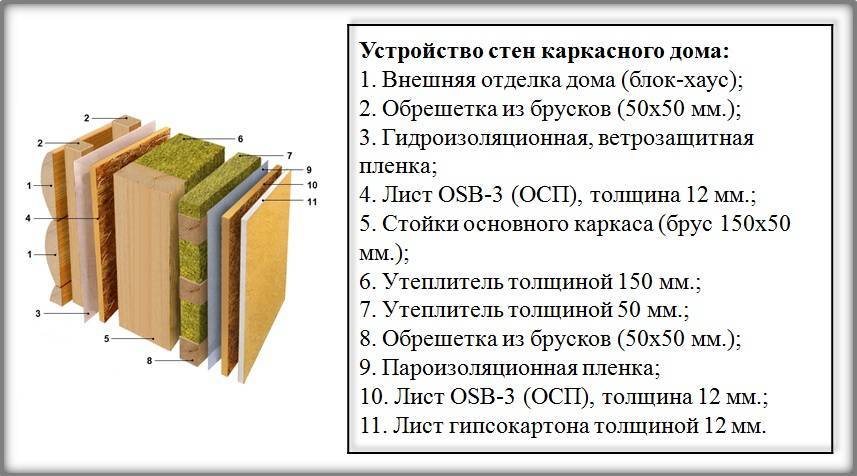

Толщина утеплителя в каркасном доме

В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.

Необходимая толщина утеплителя определяется по тем же формулам, что и при традиционном строительстве. Дополнительные слои многослойной стены дают примерно 10% от его величины. Толщина стены каркасного дома меньше, чем при традиционной технологии, и точка росы может оказаться ближе к внутренней поверхности. Поэтому излишне экономить на толщине утеплителя не стоит.

Утепление крыши и чердака

Формулы расчета сопротивления для крыш используют те же, но минимальное термосопротивление в этом случае немного выше. Неотапливаемые чердаки укрывают насыпным утеплителем. Ограничений по толщине здесь нет, поэтому рекомендуется увеличивать ее в 1,5 раза относительно расчетной. В мансардных помещениях для утепления крыши используют материалы с низкой теплопроводностью.

Утепление пола

Хотя наибольшие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать утепление пола. Если цоколь и фундамент не утеплены, считается, что температура в подполе равна наружной, и толщина утеплителя рассчитывается также, как для наружных стен. Если же некоторое утепление цоколя сделано, его сопротивление вычитают из величины минимально необходимого термосопротивления для региона строительства.

Наружное утепление стен

После выбора материала, перед тем как утеплить наружную стену дома, нужно подготовить поверхности для дальнейших работ.

Для этого:
Снимается при необходимости оставшийся слой штукатурки до самого основания. В результате остается ровная поверхность.
При наличии значительных перепадов уровней на стене, углублений или выступов более одного сантиметра, они заделываются раствором или счесываются.
Поверхность очищается от грязи и пыли.
Стена грунтуется. Грунтовку лучше использовать с глубоким проникновением.
Для получения ровного слоя утеплителя заранее монтируется система маяков и отвесов. Эти элементы определяют плоскость наружного края утеплителя, облегчая монтаж.
На установленные по верхнему краю стены анкера или шурупы, навязываются нитки большой прочности и опускаются с отвесом до низа.
Привязывается горизонтальные нитки.
По полученной контрольной сетке, можно ориентироваться при монтаже теплоизолятора или каркаса.
Дальнейшая технология утепления наружных стен дома для каждого материала несколько отличается.

Утепление пенопластом

Технология работ заключается в следующем:
После подготовки поверхности устанавливаются снаружи подоконники и утепляются откосы.
Отливы крепятся к самому окну или к дополнительному профилю.
Подоконник выносится с учетом утепления стены – к толщине утеплителя прибавляется один сантиметр. При этом подоконник будет выступать за готовую стенку на 4 сантиметра.
Снизу монтируется стартовый профиль, что придаст надежность фиксации утеплителя снизу.
На стену наносится смесь.

Не стоит наносить раствор на пенопласт. Иначе при поклейке деталей на стену могут образовываться пустоты между ровной плоскостью пенопласта и неровной стеной.

По периметру листа распределяется раствор прерывистой полосой. Эта полоска, при соприкосновении листов пенопласта и стены, разойдется под края соседних листов, что увеличит прочность стыков.
На смесь приклеивается лист, аккуратно выставляется и с усилием вдавливается.
Укладка пенопласта на стену должна производиться в шахматном порядке.
Спустя три дня после поклейки листов они прибиваются к стене специальными грибками или шляпками с пластмассовой гильзой.
После крепления грибка, в его гильзу забивается гвоздь из пластмассы или металла.
На листе нужно размещать примерно 5 грибков, отступив от угла стены примерно 10 сантиметров.
Внимательно осматриваются стыки между листами пенопласта, на наличие зазоров. Если они более 5 миллиметров их следует заполнить пеной.
В зазоры свыше 1,5 сантиметров дополнительно вкладываются полоски утеплителя и задуваются пеной.
После 5 часов выступающие части срезаются ножом.
Корректируются стыки теркой по пенопласту.
Все стыковые швы и шляпки грибков шпаклюются клеящей смесью.
На углы и стены наклеивается сетка.
Смесь затирается наждачной бумагой.
Фасад грунтуется.
Выполняется финишная отделка стен фасада.

Утепление минеральной ватой

Перед тем, как утеплить стену дома снаружи минватой, необходимо правильно подготовить стены.
Деревянные конструкции пропитываются антисептиком, чтобы предотвратить поражение сруба микроорганизмами.
Поврежденные участки стен гнилью, грибком или плесенью тщательно зачищаются и пропитываются соответствующими растворами.
Стены из кирпича и пенобетона освобождаются от отслаивающейся краски, штукатурки.
Влажные стены тщательно просушиваются.
Демонтируются откосы и наличники окон.
Убираются со стен все декоративные и крепежные элементы, которые могут нанести вред пароизоляции и утеплителю.
Под утеплитель укладывается слой паропроницаемой мембраны. При этом пленка располагается паропроницаемой стороной к стене дома, а гладкой – к утеплителю. Роль мембраны – обеспечение отвода водяных паров от поверхностей стен здания через утеплитель.
Крепятся саморезами или дюбелями направляющие деревянные рейки, или металлический профиль для фиксации гипсокартона. Шаг между рейками берется на 2 сантиметра меньше ширины используемых элементов утеплителя, а толщина реек равна толщине утеплителя.
Рейки фиксируются от угла дома.
При использовании утеплителя в виде матов, следует внизу стены дополнительно закрепить горизонтальную рейку, для установки нижнего утеплительного мата.
Маты или рулоны минеральной ваты укладываются между направляющими рейками: укладка матов идет снизу, а рулонов – сверху, фиксируя материалы на стене между рейками враспор, или используя дюбеля с широкой шляпкой.
К кирпичным или блочным поверхностям плитный материал крепится без зазора на специальный клей, для плотного прилегания утеплителя.
Сначала укладываются цельные куски утеплителя, затем заполняются оставшиеся участки вокруг дверных и оконных проемов.
Укладывается еще слой пленки для ветрозащиты и гидроизоляции.
Материал должен быть паропроницаемым, для беспрепятственного отвода влаги из утеплителя наружу.
Пленка крепится к рейкам скобами без натяга.
Весь слой утеплителя и пароизоляции дополнительно закрепляется к стене дюбелями с широкой шляпкой.
Для лучшей гидроизоляции места крепления проклеиваются металлизированным скотчем.
Важный этап утепления стен – устройство вентилируемого фасада. При этом вентиляционный зазор должен быть более 5 сантиметров. Для этого на направляющие набиваются дополнительные контррейки, и на них монтируется вентилируемый фасад. Это могут быть: сайдинг, блок-хаус или прочие материалы.
При наружном утеплении стен увеличивается их толщина, что потребует установки новых оконных откосов, подоконников, наличников и элементов отделки.

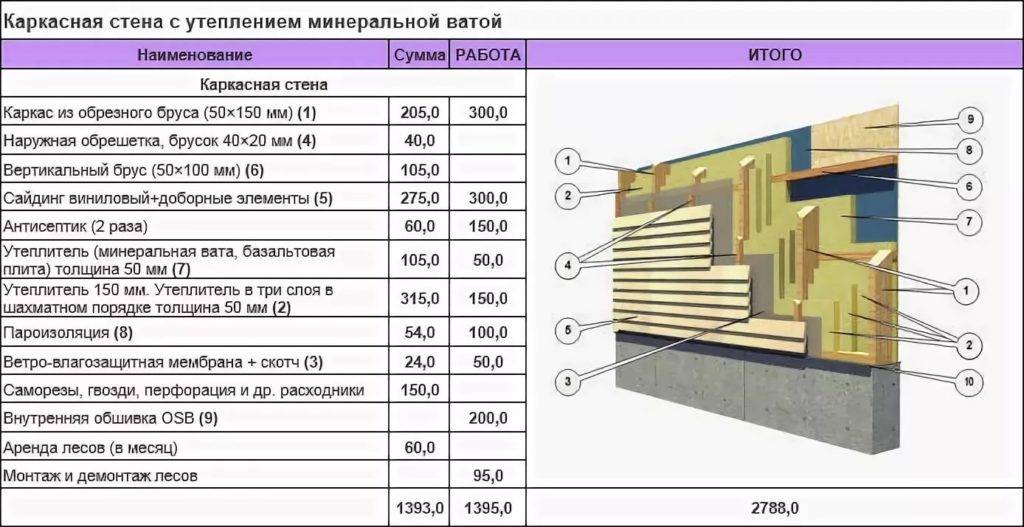

Какая толщина утеплителя должна быть в каркасной стене?

Каркасные дома представляют один из наиболее распространенных вариантов строительства загородного дома. Каркасные технологии строительства известны уже более 5 веков и в настоящее время являются основным типом малоэтажного строительства в странах Скандинавии, США и Канады. Популярность каркасного домостроения возрастает с каждым годом и в нашей стране.

Современные технологии строительства и применяемые при строительстве материалы позволяют строить каркасные дома, которые не уступают каменным домам по долговечности и надежности. Основными преимуществами каркасного домостроения являются: быстровозводимость, относительно низкая стоимость, всесезонность строительных работ и практически полное отсутствие мокрых процессов при возведении коробки дома. Большинство энергоэффективных зданий в настоящее время возводится по каркасной технологии.

Стены каркасных зданий состоят из несущего каркаса, который может быть выполнен из деревянного бруса, бруса из клееного шпона (ЛВЛ) или тонкостенных профилей из оцинкованной стали (ЛСТК) с заполнением пространства между стойками каркаса плитами из эффективного утеплителя (теплоизоляции). Изнутри и снаружи каркас закрывается отделочными изделиями, перечень которых широк и разнообразен.

Утеплитель (теплоизоляция) служит для уменьшения потерь тепловой энергии на отопление. Чем толще слой теплоизоляции, тем меньшими оказываются потери тепла и, следовательно, в здание требует меньшего расхода энергоресурсов (топливо).

Чем меньше потери тепла в здании, тем меньшее количество тепловой энергии требуется подвести к зданию от источника тепла.

Таким образом, утепление ограждающих конструкций приводит к уменьшению потребляемой в здании энергии и, следовательно, к сокращению эксплуатационных затрат на отопление.

Однако, чем толще слой утеплителя, тем большими оказываются капитальные затраты. Таким образом, еще на этапе проектирования следует произвести экономическую оценку вариантов технических решений.

Капитальные затраты, как правило, значительны, но выделяются единовременно, а экономический эффект от дополнительного утепления будет «набегать» ежегодно, но меньшими порциями. Следовательно, существует некоторая оптимальная толщина слоя теплоизоляции, характеризующая экономическую эффективность принятого решения. Ее можно определить путем оценки экономической эффективности различных вариантов утепления и сравнения их между собой.

Рассмотрим типовой каркасный дом площадью 150 м² с площадью наружных стен 175 м². В качестве несущего каркаса рассмотрим наиболее распространенный вариант – деревянный брус сечением 150×50 мм. Отопление в доме – индивидуальное, от газового котла с КПД 90 %. Месторасположение объекта: Московская область.

В качестве слоя теплоизоляции примем изделия теплоизоляционные из минеральной ваты на синтетическом связующем URSA TERRA 34 PN.

Схематичное изображение рассматриваемой конструкции наружной стены представлено на рисунке 1.

Рисунок 1 – Схематичное изображение рассматриваемой конструкции наружной стены каркасного дома

Рассмотрим как влияет увеличение толщины теплоизоляции на первоначальные вложения (инвестиции), потери тепловой энергии через наружные стены, эксплуатационные затраты на компенсацию потерь тепла и сроки окупаемости инвестиций.

Вариант стены с толщиной утеплителя 50 мм примем в качестве базового (минимально-допустимого) варианта. Стена каркасного дома может быть выполнена без утеплителя, но такой дом, как правило, не подходит для круглогодичного проживания или окажется некомфортным. По этой причине вариант стены каркасного дома без теплоизоляции в данной статье не рассматривается.

Разница эксплуатационных затрат, достигаемая за счет дополнительного утепления наружных стен в течение одного  отопительного периода показана на рисунке 2:

Рисунок 2 – Расходы на компенсацию потерь тепла через стены в течение одного отопительного сезона

Срок окупаемости вложений в теплоизоляцию стен можно расчитать с учетом роста тарифов на энергоносители и дисконтирования будущих денежных потоков.

Средняя величина относительного роста тарифов на тепловую энергию для населения России составляет примерно 12 % в год.

Мерой дисконтирования будущих денежных потоков можно выбрать средний уровень инфляции за определенный промежуток времени (например, за 5 или 10 последних лет), ставку рефинансирования Центрального Банка, доходность альтернативных вложений (например, открытие вклада в банке на депозитный счет), прочие факторы, влияющие на величину будущих денежных потоков.

Определим срок, по истечении которого вложения в дополнительное утепление стен окупятся (по сравнению с базовым вариантом утепления 50 мм).

Результаты расчета представлены  на рисунке:

Рисунок 3 – График зависимости срока окупаемости вложений в теплоизоляцию стен каркасного дома от толщины слоя теплоизоляции

Как следует из этих данных самым лучшим вариантом является применение толщины теплоизоляции 150 мм. При данный толщине срок окупаемости вложений оказывается минимальным (менее 5 лет).

Кроме того, нужно учесть, что при толщине стоек каркаса 150 мм и толщине утеплителя 150 мм обеспечивается плотное прилегание ветрозащитного слоя к утеплителю (рис. 2). В этом случае при прохождении воздуха в воздушной вентилируемой прослойке не будет наблюдаться провисания ветрозащитной мембраны.

Увеличение срока окупаемости вложений при толщине слоя теплоизоляции 200 мм обусловлено необходимостью устройства дополнительного контрбруса (сечением 50×50 мм) и размещения между ним второго (наружного) слоя теплоизоляции толщиной 50 мм. Следует отметить, что при таком варианте утепления несущие стойки каркаса оказываются в зоне положительных температур, что увеличивает их долговечность. При однослойном утеплении стен каркасного дома различные участки стоек оказываются под воздействием различных температур, что вызывает их деформацию. При наличии средств для повышения надежности и долговечности элементов каркаса рекомендуется производить утепление именно таким образом.

Авторы:

Горшков А.С., кандидат технических наук, директор Учебно-научного центра «Мониторинг и реабилитация природных систем» ФГАОУ ВО «Санкт-Петербургский политехнический университет Петра Великого»

Керник А.Г., руководитель группы технической поддержки продаж ООО «УРСА Евразия»

Изоляция стены: что вам нужно знать

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Иэном Рок)

Изоляция стены внутри, снаружи или в полости является важной частью создания теплоэффективного дома. Мало того, что более эффективный дом лучше для окружающей среды, дом, в котором потери тепла сведены к минимуму, означает меньшие счета за электроэнергию и увеличение долгосрочной экономии.

Количество тепла, теряемого зданием, измеряется несколькими способами, включая рейтинг EPC дома, где дома помещаются в диапазоны от A до G, где A включает наиболее эффективные дома. Хотя средний дом относится к группе D, исследование, проведенное PWC Economic Outlook в 2021 году, показало, что 1/4 счетов за электроэнергию можно сэкономить (примерно 178 фунтов стерлингов), если домохозяйства модернизируют свои дома до рейтинга EPC C.

Значение U, где чем ниже значение, тем больше тепла сохраняет дом. С выходом Строительных норм и правил 2014 года все элементы тканевой оболочки — крыша, стены и пол — должны иметь практически одинаковое значение U. Максимальное значение U для стен составляет 0,3, хотя на самом деле вы хотели бы превзойти его — возможно, до 0,15.

(Изображение предоставлено Getty Images)

Как изолировать существующие стены?

Если вы хотите утеплить стену в существующем доме, выяснив типы стен, которые у вас есть, вы узнаете, какой тип изоляции требуется.

Если у вас есть неизолированные полые стены (большинство домов после 1930-х годов имеют полые стены, и вы можете просверлить смотровое отверстие или попросить инспектора проверить, изолированы ли они), то заполнение полости в большинстве случаев является разумным шагом. Теоретически вы можете повысить производительность, добавив внутреннюю или внешнюю изоляцию.

Если это сплошная стена, то выбор намного проще — либо внешняя, либо внутренняя. Прокрутите ниже для получения дополнительной информации об обоих.

Сравнение внутренней и внешней изоляции стен

Те же показатели теплопроводности и коэффициента теплопередачи относятся к проектам реконструкции, что и к новостройкам. В некоторых случаях Строительные нормы и правила также требуют того же стандарта, что и для новостроек. Сложность в том, что стены уже возведены и их труднее утеплить.

При реконструкции своего дома 1960-х годов Джейсон Орм выбрал изоляцию Kingspan, чтобы повысить эффективность стен, а также добавил более современную кирпичную облицовку для полного обновления экстерьера. (Изображение предоставлено Джейсоном Ормом)

Изоляция внешней поверхности

Изоляция внешней стены потребует некоторой формы внешней облицовки — обычно штукатурки или дерева — поверх самой изоляции. Это действует как защита от атмосферных воздействий и предотвращает проникновение влаги. Варианты ограничены жесткими пенопластами или древесным волокном, которые обычно механически крепятся к стене, хотя некоторые из них можно приклеивать.

Изолирующий эффект в целом такой же, как у внутренней изоляции, хотя внешняя изоляция имеет два дополнительных преимущества:

• Она более сплошная, покрывает большую площадь и помогает преодолеть мостики холода
• Она обволакивает стену и пропускает массу стена, выполняющая роль теплоаккумулятора. Это, в свою очередь, помогает устранить пики и провалы в цикле нагрева.

Оба варианта снижают потребность в тепле, но внешняя изоляция, как правило, дороже, чем внутренняя изоляция.

Изоляция внутренней поверхности

Внутренняя стеновая изоляция может быть нанесена непосредственно на стену или на новую стену (обычно деревянную), отделяемую от существующей стены. Какой из них лучше, будет зависеть от состояния существующей стены, является ли она сплошной или полой стеной, и есть ли проникновение влаги.

Kingspan и Celotex предлагают продукты с влагозащитным покрытием, которые можно наносить непосредственно на стену. Натуральная изоляция также может применяться таким образом, поскольку она позволяет отводить влагу. В противном случае оставление зазора между стеной и утеплителем гарантирует отсутствие проникновения влаги.

Полнотелая кирпичная стена толщиной 225 мм будет иметь значение U около 1,7 Вт/м²K, а каменная стена толщиной 400 мм — около 1,4. Добавление 50 мм жесткой изоляции уменьшит значение U примерно до 0,4, а 50 мм минеральной ваты или натуральной изоляции уменьшит его до 0,5.

Объяснение типов изоляции стен

Пенопластовая изоляция стен

(Изображение предоставлено Getty Images) теплопроводность от 0,021 до 0,023 Вт/мК. PIR и фенольная пена в значительной степени заменили PUR. Все они подходят для утепления стен.

Полистирол либо вспененный (EPS), либо экструдированный (XPS).

• EPS  был в значительной степени заменен фенольным и PIR. Он также доступен в виде несвязанных серых или белых шариков для вдувания в стенки полости. В серые гранулы добавлен графит, который снижает значение K (показатель теплопроводности материала, чем ниже, тем лучше) с 0,034 до 0,031 и является более дорогим.
• XPS   Похож на пенополистирол, но имеет гораздо более плотную и прочную структуру с закрытыми ячейками, что улучшает его значение K до 0,027. Эта структура придает ему гораздо лучшую прочность на сжатие и водостойкость. Его экологические характеристики вызывают вопросы из-за уровня энергии, необходимого для его производства. Обычно используется для плоских крыш и полов.

Изоляция из напыляемой пены — еще один вариант, в котором используется смесь жидких химикатов, которые расширяются в твердый изолирующий слой из пены.

Полужесткая изоляция стен

К ним относятся минеральная или натуральная изоляционная вата, конопляное и древесное волокно со связующим из смолы, полиэстер или другие волокна, придающие определенную степень жесткости. Теплопроводность обычно составляет от 0,038 до 0,042 Вт/мК.

• Минеральная вата включает как минеральную вату, так и стекловату. Это давние продукты, знакомые всем нам. Минеральная вата является немного лучшим изолятором, чем стекловата, и немного дороже; оба типа можно использовать для стен при правильном монтаже.
• Изоляция из древесного волокна доступна в виде рулонов, полужестких или жестких плит. Подходит для использования в качестве утеплителя стен.

Любой из жестких или полужестких изоляторов хорошо устанавливается в вертикальном положении (на стене).

(Изображение предоставлено Getty Images)

Гибкая изоляция стен

То же, что и полужесткая изоляция, но без усиления и с такой же теплопроводностью. Примеры гибкой изоляции включают овечью шерсть, солому, хлопок (часто переработанную одежду) и стеганые материалы.

Жесткие и гибкие изоляционные материалы требуют разного обращения: жесткие будут стоять сами по себе, а гибкие нуждаются в поддержке, чтобы предотвратить их провисание. Можно использовать шерстяные или стеганые материалы, но их труднее установить на стену, чем на пол или крышу, и некоторое провисание почти неизбежно.

Показатель теплопроводности показывает, что для достижения того же значения U потребуется почти в два раза больше гибкой изоляции. Например, для «стандартной» полой стены требуется 70 мм полиуретана для достижения максимального значения U, установленного Строительными нормами, равного 0,30, тогда как для минеральной ваты требуется 120 мм.

Варианты экоизоляции

Для домов, которые хотят сделать все возможное с точки зрения экологичности, варианты экоизоляции включают овечью шерсть, переработанные материалы (такие как ПЭТ, изготовленный из пластиковых бутылок) и пеньку.

Советы по изоляции для ремонтников

Прочная изоляция стен

Если вы находитесь в районе, где внешний вид вашего дома определяется планировочными ограничениями, или если дом указан в списке, то у вас, скорее всего, будет только выбор утепление внутренней части наружных стен.

Точно так же, если верно обратное, если вы ищете, как утеплить старые дома, и хотите избежать внутренних изменений, вы можете сделать это, используя внутреннюю изоляцию стен.

(Изображение предоставлено getty images)

Изоляция полых стен

Установка изоляции полых стен может снизить значение U в стенах, ранее не имевших изоляции, с 1,5 до 0,5 и ниже. Это хорошо, но его установка требует тщательного планирования и применения, поэтому стоит знать о проблемах с изоляцией полых стен.

Страшные истории об изоляции полых стен изобилуют, и не без оснований. Секрета в этом нет — некоторые полости просто не подходят для утепления (например, если кирпичная кладка находится в неудовлетворительном состоянии). Чистая полость, свободная от комочков раствора на перемычках полости и от раствора или другого мусора на дне полости, хороша для изоляции, а грязная полость — нет.

Весь фокус в том, чтобы узнать, какой из них у вас есть. Единственным способом является визуальный осмотр (обычно с помощью небольшой камеры), который должен выполняться компетентным установщиком изоляции.

Ходят слухи, что стены, выходящие на север или запад, не подходят для изоляции полых стен из-за погодных условий, которым подвержены эти возвышения. Какой бы суровой ни была погода, он вряд ли проникнет за пределы внешнего кирпичного листа, поэтому погода не повлияет на то, что происходит внутри полости.

Однако Строительные нормы, часть C (5.15), по-прежнему ссылаются на карту Великобритании (ниже), опубликованную как часть Правил, которая показывает страну в соответствии с риском проливного дождя и фактически запрещает полную изоляцию полости. в этих районах (для новостроек). Стоит хотя бы поднять это с поставщиком изоляции.

Некоторые старые здания могут быть исключениями, но, как правило, изоляция стены является само собой разумеющимся, и единственный вопрос заключается в том, сколько и чем? И каким бы ни было решение, утепление стен окажет существенное и заметное влияние на энергопотребление и комфорт.

(Изображение предоставлено Getty Images)

Варианты изоляции для новой постройки

Для соответствия новым требованиям оценки SAP потребуется значение U выше минимального, установленного строительными нормами. Требуется значение U 0,20 Вт/м²K или лучше, что означает либо жесткую изоляцию 110 мм, либо 170 мм минеральной ваты (или другой натуральной шерсти).

Использование жесткой изоляции приведет к уменьшению общей толщины стены всего на 10 мм, поскольку для заполнения полости можно использовать минеральную вату, в то время как для жестких плит по-прежнему требуется полость толщиной 50 мм. В конструкционных теплоизоляционных панелях (SIP) и деревянном каркасе внутренний лист стены заменяет блочную обшивку и практически полностью является изоляцией. Это означает, что такое же значение U может быть достигнуто при меньшей толщине стенки.

Полная схема теплоизоляции

Теплоизоляция стен является важной частью создания теплоэффективного дома, в котором теплопотери сведены к минимуму, а воздухонепроницаемость является еще одним ключевым показателем.

Ключом к хорошей изоляции является непрерывная изоляция, включая утепление полов и даже оконных и дверных откосов. Оставьте их неизолированными, и примерно половина эффекта изоляции стен будет потеряна.

Однако установка 50 мм изоляции (плюс гипсокартон или другой отделочный материал) на оконный или дверной проем, как правило, нецелесообразна. Есть очень тонкие материалы, такие как Proctor Spacetherm, которые справятся с этой задачей. Они, как правило, очень дороги, но очень эффективны и полезны для этих небольших площадей.

Наряду с утеплением крыши, утепление наружных стен может значительно уменьшить количество тепла, теряемого домом.

Прайс-листы для изоляции стен

Цены зависят от типа изоляции, производителя, поставщика и количества. Основным приоритетом является выбор правильного типа изоляции для работы, а затем поиск его по наилучшей возможной цене. На самом деле проблем с качеством нет, и, если сравнивать, продукты одного производителя почти не отличаются от продуктов другого.

Цены варьируются примерно от 4 до 13 фунтов стерлингов/м² (площадь стены). Для приблизительных целей бюджета рассчитывайте заплатить 5–7 000 фунтов стерлингов за внутреннюю изоляцию стен и 6 000–10 000 фунтов стерлингов за изоляцию наружных стен. Посетите Insulation Online, чтобы получить хороший прайс-лист.

Уникальная форма теплоизоляционных панелей Jablite EPS Dynamic для полых стен регулирует движение теплого воздуха изнутри дома и минимизирует потери тепла, лучше всего работает в сочетании с системой MVHR (механическая вентиляция с рекуперацией тепла) (Изображение предоставлено Jablite)

Как дешево утеплить стены?

За последние несколько лет были выделены различные правительственные гранты, направленные на повышение эффективности домов, включая изоляцию стен, что является более достижимой задачей для домовладельцев Великобритании.

В соответствии со схемой ECO (Обязательство энергетических компаний) любой домовладелец теперь может спросить, имеет ли он право на бесплатную установку изоляции полых стен (это больше не проверяется на доход).

Грант Green Homes Grant печально известен тем, что пытается стимулировать повышение энергоэффективности, предлагая финансирование домовладельцам. После его закрытия правительство выделило 320 миллионов фунтов стерлингов на часть схемы «доставка местными властями».

Строительные нормы, часть C (5.15), по-прежнему ссылаются на карту Великобритании, опубликованную как часть Правил, которая показывает страну в соответствии с риском проливного дождя и фактически запрещает полную изоляцию полостей в этих областях. (для новостроек) (Изображение предоставлено правительством Ее Величества)

Воплотите в жизнь дом своей мечты с помощью советов экспертов, практических руководств и вдохновения для дизайна прямо на вашу электронную почту.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Тим является экспертом в области методов устойчивого строительства и энергоэффективности жилых домов и пишет на эту тему для журналов и национальных газет. Он является автором книг «Библия устойчивого строительства» , «Просто устойчивые дома и анаэробное сбраживание — производство биогаза — производство энергии: экспертное руководство Earthscan».

Его интерес к возобновляемым источникам энергии и устойчивому развитию был впервые вдохновлен посещением теплового насоса Королевского фестивального зала и проектами по производству тепла из отходов в Эдмонтоне. В 1979

этот первоначальный всплеск энтузиазма привел к тому, что он попытался (и потерпел неудачу) построить биогазовый реактор для преобразования свиного навоза в топливо в сторожке Кента, его первый проект по переоборудованию.

Переезд в 2002 году в небольшой участок земли в Южном Уэльсе, что обеспечило ему доступ к более широкому спектру природных ресурсов, разожгло его энтузиазм в отношении устойчивого развития. Затем он установил на объекте возобновляемые технологии, в том числе котел на биомассе и ветряную турбину.

Он официально руководил консалтинговой компанией WeatherWorks по энергоэффективности и выступал спикером и экспертом на выставках по строительству и ремонту жилья по всей стране.

Получить информационный бюллетень по строительству и ремонту жилья

Воплотите в жизнь дом своей мечты с помощью советов экспертов, практических руководств и вдохновения для дизайна прямо на вашу электронную почту.

Спасибо, что подписались на Homebuilding. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования и Политикой конфиденциальности и вам исполнилось 16 лет.

Толщина теплоизоляции сплошной стены и коэффициент теплопередачи, которых можно достичь

Согласно порталу планирования, если более 25% сплошной стены ремонтируется с помощью сплошной изоляции стены, установка должна соответствовать строительным нормам. Строительные нормы и правила предусматривают, что сплошная стена должна иметь коэффициент теплопередачи 0,3 Вт/м 90 203 2 90 204 К или выше.

Изоляция сплошных стен в соответствии со строительными нормами

Однако для большинства из нас значение коэффициента теплопередачи не имеет большого значения – вместо этого, вероятно, проще сказать, какая толщина материала должна использоваться для удовлетворения требований.

Как мы уже говорили ранее, в 99% установок используются 3 типа сплошной изоляции стен.

1. EPS (пенополистирол)
2. Минеральная вата
3. PIR-панель (например, Celotex)

На основании того факта, что изоляция монтируется на традиционной сплошной стене (со значением коэффициента теплопередачи 2,13 Вт/м ² К) – для достижения окончательного значения коэффициента теплопередачи 0,3 Вт/м ² K необходимо использовать следующие толщины.

• EPS – толщина 88,6 мм
• Минеральная вата – толщина 108,6 мм
• PIR плита – толщина 65,7 мм

В действительности установщики не будут изолировать до миллиметра, однако большинство установщиков пенополистирола установят 90 мм или 100 мм. Аналогично с минеральной ватой монтажники будут работать с утеплителем толщиной 110 мм.

Изоляция в ограниченном пространстве

Теперь в некоторых случаях установка такого количества изоляции просто невозможна. Возьмем, к примеру, путь между двумя объектами недвижимости, который ограничивает ширину строительных лесов, которые можно установить между объектами недвижимости.

>>>Нажмите здесь, чтобы узнать больше о внешней твердой изоляции стены

<<<

В этом случае, когда это технически или функционально невозможно, официальная линия правительства гласит, что стена должна быть улучшена до наилучшего возможного качества. стандарт, который может быть достигнут в течение простой окупаемости не более 15 лет. Теперь на самом деле окупаемость зависит от энергопотребления в доме, поэтому глубина используемой изоляции может в значительной степени зависеть от усмотрения установщика.

Ниже мы показали, как значение u изменяется для тех же 3 продуктов, если используется только 50 мм конкретного продукта.
