Какой уголок использовать для перемычек окон

Оконные проёмы – важная часть любого дома. От правильного подбора технологии монтажа и строительных материалов в этом случае зависит не только внешний вид, но и безопасность всего строения.

Массивные бетонные перемычки, которые уже полвека используют для обустройства оконных проёмов в многоэтажных домах, не всегда подходят для небольших частных домов. Учитывая, что материал для строительства используется разный, разницу между высотой блоков и перемычки приходится дополнительно заливать бетоном, а это весьма непростой процесс. Кроме того, транспортировка и монтаж тяжёлой бетонной перемычки требуют дополнительных затрат. Поэтому строители всё чаще вместо бетонных перемычек используют металлический уголок.

Преимущества металлического уголка

1. Прочность

Правильно подобранный металлический уголок отлично справляется с возложенными на него функциями. Металл, из которого выполнена конструкция, обладает достаточной жёсткостью, отличной прочностью на сжатие и на разрыв. Словом, полностью соответствует необходимым требованиям для использования в оконных проёмах одно-, двухэтажного строения.

Металлический уголок существенно дешевле, чем бетонные перемычки.

Металлический уголок нужного размера можно купить на любой металлобазе во всех областях России. А бетонные перемычки обычно поставляются с заводов. Кроме того, металлический уголок намного удобнее в транспортировке, что тоже положительно сказывается на общей цене обустройства оконных проёмов.

1. Монтажные работы

Для того чтобы монтировать тяжёлые бетонные перемычки, обычно используется спецтехника. А монтажные работы с использованием металлического уголка легко проводятся усилиями 2-3 строителей.

Металл, из которого производится уголок, способен служить веками, особенно, если не забыть его покрыть антикоррозийным средством.

За счёт относительно небольшого веса металлический уголок можно монтировать практически на любой тип стен.

Оконные проёмы, каких домов можно обустраивать с помощью металлического уголка?

Инженеры рекомендуют использовать металлический уголок для оконных проёмов одноэтажных строений. В двухэтажных домах металлический уголок используют в тех случаях, когда между этажами есть армированный пояс.

Какой уголок использовать для оконного проёма?

Чаще всего используется уголок 75*75*6. В случаях, когда на оконную перемычку предполагается серьёзная нагрузка (например: несколько уровней блоков и весь второй этаж), используют уголки размером до 100*100*10.

Тысячи примеров использования металлических уголков для обустройства оконных проёмов наглядно показывают, что правильно подобранный уголок справляется с возложенными на него функциями ничуть не хуже, чем бетонная перемычка. А монтажные работы в этом случае проходят существенно легче и дешевле.

Использование металлического уголка в оконных проёмах.

Преимущества металлического уголка

1. Прочность

Правильно подобранный металлический уголок отлично справляется с возложенными на него функциями. Металл, из которого выполнена конструкция, обладает достаточной жёсткостью, отличной прочностью на сжатие и на разрыв. Словом, полностью соответствует необходимым требованиям для использования в оконных проёмах одно-, двухэтажного строения.

Металлический уголок существенно дешевле, чем бетонные перемычки.

Металлический уголок нужного размера можно купить на любой металлобазе во всех областях России. А бетонные перемычки обычно поставляются с заводов. Кроме того, металлический уголок намного удобнее в транспортировке, что тоже положительно сказывается на общей цене обустройства оконных проёмов.

Для того чтобы монтировать тяжёлые бетонные перемычки, обычно используется спецтехника. А монтажные работы с использованием металлического уголка легко проводятся усилиями 2-3 строителей.

Металл, из которого производится уголок, способен служить веками, особенно, если не забыть его покрыть антикоррозийным средством.

За счёт относительно небольшого веса металлический уголок можно монтировать практически на любой тип стен.

Оконные проёмы, каких домов можно обустраивать с помощью металлического уголка?

Инженеры рекомендуют использовать металлический уголок для оконных проёмов одноэтажных строений. В двухэтажных домах металлический уголок используют в тех случаях, когда между этажами есть армированный пояс.

Какой уголок использовать для оконного проёма?

Чаще всего используется уголок 75*75*6. В случаях, когда на оконную перемычку предполагается серьёзная нагрузка (например: несколько уровней блоков и весь второй этаж), используют уголки размером до 100*100*10.

Тысячи примеров использования металлических уголков для обустройства оконных проёмов наглядно показывают, что правильно подобранный уголок справляется с возложенными на него функциями ничуть не хуже, чем бетонная перемычка. А монтажные работы в этом случае проходят существенно легче и дешевле.

Клинчатые перемычки

Кладка клинчатых перемычек не требует сооружения опоры из армированного раствора. Их устойчивость и несущая способность обеспечиваются за счет распора в клинообразной установке кирпича.

Клинчатые кирпичные перемычки имеют два варианта:

• клинообразный вертикальный шов кладки;
• клинообразная форма кирпича.

В первом случае толщина шва снизу не должна быть менее 5 мм снизу, а сверху – не более 25 мм. Если же используется клинчатый кирпич, толщина кладочного шва не должна превышать 10 мм. Клинчатая перемычка устанавливается при помощи опалубки с кружалами.

Если кладка оконного или дверного проема осуществляется с четвертями, для сооружения перемычки потребуется три кружала. Одно — более короткое, устанавливается на уровне четвертей, два других — внутри проема. На более длинные кружала настилается опалубка, ее можно сделать из досок.

Стену возводят c устройством опоры до уровня верхней части перемычки. Угол наклона края перемычки (кирпичей) относительно вертикали определяется сразу. Затем необходимо сделать разметку всех рядов на опалубке будущего перекрытия. Их количество обязательно должно быть нечетным. Важно при расчете устройства каждого ряда учитывать толщину шва.

Центральный кирпичный ряд вставляется вертикально и является замком. Благодаря ему в нижней части перемычки создается сжатие, что позволяет выдерживать вышележащую нагрузку без армированного усиления.

Клинчатые кирпичные перемычки выполняются от опоры к середине с двух сторон, чтобы подойти к центральному кирпичу – замку. Точное направление каждого шва определяется по точкам пересечения линий направления обеих опор. В это место на опалубке вбивается гвоздь, и с помощью привязанной к нему веревки обозначается линия каждого шва.

Все спрособы правильного устройства оконных проемов

Правильное устройство оконных проемов – важная составляющая, являющаяся необходимой для любого строения. Любой жилой или хозяйственный объект оснащается окнами: без них невозможно проветривание и естественное освещение помещений. От того, насколько правильно сделан оконный проем, зависит прочность и безопасность строения. Из данного материала вы узнаете, какие оконные проемы бывают и как правильно их создавать.

Подготовка строения

Не всегда оконные проемы создаются по мере возведения стен: иногда они получаются в результате частичного разрушения старой стены. В этом случае потребуется провести комплекс мероприятий, направленных на подготовку стен к образованию новых оконных проемов. Перемычки будут оформлены в процессе строительства. Например, кладка проема может быть выполнена из кирпича.

Основным элементом, благодаря которому удается создать оконный проем в стене, называется прогоном. Это цельный элемент, который опирается на простенки краями и играет роль своеобразного моста, на котором будет держаться остальная стена, находящаяся над будущим окном.

Для создания прогона можно использовать следующие элементы:

• Готовые перемычки из бетона, их выпускает большинство бетонных заводов в промышленном масштабе.
• Самостоятельно созданные бетонные перемычки.
• Швеллер из прочного металла.
• Стандартный уголок для оконных проемов.

Как выбрать материал для создания прогона?

Выбор материала должен осуществляться не из расчета того, что обойдется дешевле, а с учетом будущей нагрузки, которая на него ляжет.

Существуют материалы, способные выдержать равную нагрузку, но при этом с каким-то будет работать удобнее. Это тоже следует учесть: чем проще монтировать конструкцию, тем быстрее и дешевле вы решите свою задачу.

Для правильного выбора размера прогона и расчета нагрузки на него нужно воспользоваться требованиями СНиП. В них четко изложены величины перекрытий. Нужно также усчитывать, что прогон должен быть несколько шире самого оконного проема: так, например, если длина проема составляет 1200 мм, то прогон должен быть не короче 1600 мм.

Металлические прогоны

Чаще всего при возведении строения из кирпича оконные проемы перекрывают, используя металлический швеллер. Это удобный и прочный материал, монтаж которого не отнимает много времени. Главное – правильно подобрать размер детали; отрезать лишнее можно на месте при помощи болгарки. Размер подбирается следующим образом: если простенки кладутся в полкирпича, швеллер должен быть 120 или 140 мм, если конструкция имеет простенки в кирпич, удобнее применять швеллер размером 240 или 270 мм. Это обеспечит наиболее комфортный монтаж, даст конструкции достаточную прочность.

Однако, используя металлический уголок для оконных проемов, нужно учитывать, что существуют некоторые ограничения, связанные с нагрузкой, которую можно давать конструкции. При применении уголка кладка стен и проема должны прочно связываться между собой, кроме этого, нельзя обустраивать прогоны большой длины.

Монтируя прогон из уголка, располагать его следует так, чтобы грани металла обязательно контактировали с кирпичом, который будет ставиться сверху. Максимально допустимая длина перемычек, которые создаются из уголка – 1,5 метра. Если пролет будет большего размера, кладка над ним начнет проседать из-за того, что металл прогнется.

Применение перемычки из бетона

Устройство оконных проемов при помощи бетонных перемычек связано с определенными трудностями, однако такой вариант более прочный и способен выдержать большую нагрузку. Возможно применение двух способов: покупка готового изделия, изготовление перемычки самостоятельно.

Промышленную перемычку сложнее установить. Конструкция весит достаточно много, и придется нанимать кран для того, чтобы доставить и поднять ее на место. Однако на этом сложности монтажа заканчиваются. Оказавшись на своем месте, перемычка будет готова к дальнейшему использованию, и кладку можно продолжить сразу же. Сложность также может заключаться в том, что заводы выпускают только перемычки стандартных размеров, а окна у строения могут быть другого размера или формы, в этом случае готовое изделие для монтажа не подходит.

Самодельная перемычка из бетона также имеет ряд недостатков и преимуществ. Использовать такой подход относительно удобно, так как поднимать готовую конструкцию не потребуется. Она заливается непосредственно на месте, размер можно сделать любой в зависимости от типа и особенностей оконного проема. Для создания перемычки потребуется произвести следующие действия:

• С поверхности оконного проема нужно удалить лишний цементный раствор, убрать мусор.
• Загрунтовать проем.
• Смонтировать опалубку там, где непосредственно будет расположена перемычка.

Перемычки из кирпича

Перемычки кирпичные являются не только конструктивным, но и интересным архитектурным элементом здания. Нами было уже сказано, что их можно применять только там, где нет опирания плит перекрытия. Что касается проёмов шириной более двух метров, на которых перемычки из кирпича обычно не делают, то тут есть отличный выход из ситуации.

Консоли навесные с хомутами

Не так давно на отечественном рынке стройматериалов появились металлические консоли для устройства кирпичных перемычек. Как они выглядят, вы можете видеть на фото сверху. Консоли обычно используют при облицовке здания кирпичом.

Их монтируют к основной стене по верху проёма, а между собой соединяют полкой. С неё свисают хомуты, которые закладываются в вертикальные швы между кирпичами, и фактически армируют всю конструкцию. Консоли увеличивают прочность перемычки, и принимают на себя вес вышележащей кладки, что позволяет перекрыть и проём любой ширины.

Широкий проём, перекрытый кирпичом по навесным консолям

Это пока ещё новая технология, и думаем, что в маленьких городах и населённых пунктах, такие консоли не всегда найдёшь. Поэтому традиционные варианты устройства кирпичных перемычек пока ещё никто не отменял.

Конструкции кирпичных перемычек

Существует всего четыре варианта кирпичных перемычек, отличающихся по форме. Среди них рядовые и арочные перемычки, среди которых различают клинчатые, лучковые и сводчатые. Возведение рядовых и арочных конструкций имеет принципиальные различия.

Особенности рядовых перемычек

Самые простые конструктивно — это перемычки рядовые. Они выкладываются из одинарного полнотелого кирпича — иногда высотой в пять-шесть горизонтальных рядов. Для устройства такой перемычки требуется соорудить опалубку, подпираемую временными стойками.

Рядовая перемычка на узком проёме

Выглядит это примерно так. На дно опалубки выкладывают слой раствора и утапливают в нём три арматурины диаметром 6 мм. Длина стержней должна быть такой, чтобы была возможность оставить свободные концы. Это нужно для того, чтобы ими можно было обогнуть ближайшие кирпичи в проёме.

Обустройство рядовой перемычки в опалубке

Как и в случае с навесными консолями, для этого можно приобрести готовую систему армирования перемычек. Состоит она из рамок, арматурных прутов и соединительных деталей с треугольными зубьями, загнутыми под 45 градусов. Они расположены в шахматном порядке, что даёт возможность качественно зафиксировать пруток.

Система армирования перемычек BAUT

Сама арматура оцинкована, что исключает возможность коррозии металла. Рамки предназначаются для того, чтобы можно было по своему усмотрению расширить армируемую площадь — это уже зависит от толщины стеновой кладки.

Кирпичные арки в проёме

Данный вид перемычек интересен уже тем, что выкладывают их из кирпича, имеющего форму клина. То есть, в сечении он представляет собой не прямоугольник, а трапецию. Как он выглядит, и какие имеет размеры, можно видеть на представленном фото.

Особых размерных вариаций тут нет — бывает только, что ширина более узкой стороны составляет не 45, а 55 мм. Как видите, клиновой кирпич отличается от кирпича обычного практически по всем параметрам.

Форма и размеры клинового кирпича

Выкладывают его тоже по опалубке — только это не прямая конструкция, а криволинейный шаблон, благодаря которому перемычка примет заданную форму. Кирпичи укладывают по разметке, на узкий торец. Разметка по шаблону делается для того, чтобы рассчитать количество клинышков так, чтобы их получилось нечётное количество.

Круглая арка над окном

Естественно, при этом нужно учитывать толщину швов. Они получаются разной толщины: снизу 0,5 см, сверху 2,5 см. Укладку кирпичей начинают от краёв перемычки к центру, с небольшим наклоном для создания распора. Благодаря клиновидной форме кирпича, из него очень удобно выкладывать арки различного типа.

Так как при их выкладке кирпич располагается вертикально, то ряды в кладке считают не как обычно, а по горизонтали. Нечётное количество элементов нужно для симметрии: по бокам одинаковые дуги – и один центральный (замковый) клин.

Арочные перемычки, вкупе с соответствующим обрамлением, необыкновенно украшают фасад

Очень важно, чтобы при ведении кладки швы заполнялись полностью, а иначе в перемычке может произойти сдвиг элементов, что сильно снизит прочность конструкции. Напоследок заметим, что для качественного возведения кирпичных перемычек нужна не просто инструкция в теории, а хороший мастер-класс.

Разновидности

В первую очередь разберемся, каким образом выбирают перемычки для оконных и дверных проемов. Это решают в зависимости от наличия материалов и размеров пролётов, которые перекрывают. Самое значительное расстояние можно перекрыть с помощью монолитных балок из железобетона. Несъемная опалубка для них обычно изготавливается из U-образных блоков из газобетона.

Надпроёмные виды кладок постоянно подвергаются значительному давлению как в процессе строительства стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок выполняют установку арматурного прута с помощью штроборезов таким образом, чтобы обеспечить вхождение прутов в пазы. Последние наполняются раствором, а прут укладывают в него таким образом, чтобы снаружи оставалась часть прута длиной 30 см.

Применение уголков из стали никак не регламентируется ГОСТами или правилами строительства зданий из газобетона, зато оно популярно среди самодеятельных строителей.

Чтобы максимально сохранить свойства, не допускающие утечки тепла через наружные стены газобетонного здания, можно выполнить перемычку над окном либо дверным проемом при помощи одного из газобетонных специзделий: либо армированными газобетонными перемычками D700, либо монолитными железобетонными перемычками в несъемных опалубках из газобетона.

Если ячеистость структуры конструкции из газоблоков будет совпадать со структурами материала строительного газоблока, то эта схожесть не вызовет понижения эффективной теплоёмкости. В итоге не нужно будет дополнительно утеплять стену и кладку.

Еще одним приемлемым решением, которое поможет перекрыть расстояние в 3 м, может быть обустройство монолитной структуры из железобетона, залитой с применением неразборной опалубки из блоков U-формы. Их прочность может уступать лишь конструкциям типа монолитной балки из железобетона.

Подъемная техника для монтажа U-блочных перемычек не требуется, но нужны усилия для большего объёма подготовки, а также чтобы изготовить такую перемычку, потребуется больше времени и сил.

При армировании конструкции в блоке U-формы при помощи пространственного арматурного каркаса (U-блоки с размерами 20 см в ширину с лотком, имеющим ширину в 12 см) допускается использование двух арматурных стержней (верхний и нижний). Все блоки с размерами по ширине лотков от 15 см армируют с помощью четырёх арматурных стержней (2 верхние и 2 нижние). При этом необходимо наличие поперечных арматурных связок с расстоянием между ними в 40–50 см.

Если стенной проем в газобетонной стене не шире 1,2 м, а условие отношения высоты к ширине проема равно 1 к 2/3, то проём можно устраивать без перемычки совсем. При такой конструкции каждый ряд укладывают, применяя временную стабильную опалубку, используя исключительно клей для газобетонных блоков.

Рядовые перемычки

Рядовые перемычки сооружаются так же, как и обычная кирпичная кладка, с перевязкой и четкой линией швов. При работе необходимо учитывать следующие особенности:

1) швы кирпичной кладки должны быть тщательно заполнены;

2) рядовые перемычки не имеют опоры в проеме, поэтому могут сжиматься под тяжестью вышележащей стены;

3) размер перемычки определяется из расчета ее работы в проеме на изгиб;

4) высота составляет около 5-6 рядов кладки, длина рассчитывается по ширине проема и предполагает запас по 500 мм в каждую сторону от него.

Поскольку кирпичное перекрытие конструкции должно выдерживать достаточно большие нагрузки, кирпич стоит использовать отборный, а марка раствора должна быть не ниже 25. Усиление рядовой перемычки производится с помощью армирования. Расчет его зависит от величины нагрузки на проем. При небольших нагрузках арматура устанавливается конструктивно из круглой стали. Ее диаметр составляет 4-6 мм, количество – один стержень на половину кирпича стены. Арматура должна заходить в кладку за грань проема минимум на 250 мм, при этом ее концы загибают вверх вокруг кирпича.

Глубина опирания

Данный параметр, как правило, зависит от типа перемычек.

• Несущая конструкция из газобетона с армированием: максимальный проём – 1 м 75 см, глубина опоры – 25 см. Дополнительного утепления не требуется.
• Несущие железобетонные конструкции с неразборной опалубкой из U-блочных конструкций: максимальный проём – 3 м, глубина опирания на кладку – 25 см. Дополнительного утепления не требуется.
• Монолитные несущие конструкции из железобетона. Должны соответствовать длинам балок – 35 см. Требуется дополнительное утепление. Выполняется армирование – 1 м 20 см. Арматура выступает за габариты проёма на 50 см. Рекомендуется осуществления рядового армирования выше проёмов.
• Монолитные ненесущие железобетонные конструкции 200 см 35 см: максимальный проём – 1 м 20 см, глубина опирания на кладку – 20 см. Требуется дополнительное утепление. Является ненесущей конструкцией с использованием в качестве основания металлического уголка. Необходимо заглубление в основании кладки.

Тонкости монтажа

Газобетонные перемычки армированного вида отличаются прочностью по причине наличия каркаса из стали. Также из-за того, что используются подобные перемычки во время возведения стен из газобетона, получается оптимальная поверхность, которая впоследствии послужит целям декорирования.

Такие перемычки представляют собой однопролётную балку, получающую нагрузку на всю свою поверхность. Оптимальный вариант при укладке газобетона – это четыре уголка из стали, уложенные должным образом.

Рекомендуется налегание уголков на кладку на расстоянии около 30 см. Использовать перемычки такого вида – довольно сложное дело.

Процесс монтажа металлической перемычки проходит так:

• выбирается необходимая высота;
• монтируются арматурные прутья;
• выполняется монтаж опалубки;
• осуществляется укрепление опалубки;
• происходит укрепление прутьев из арматуры;
• выполняется бетонная заливка прутьев из арматуры.

Когда создается кладка над проемами, обязательно должна учитываться его ширина и высота. Эта информация будет очень полезна, когда будет рассчитываться конструкция. Если их монтаж произведен верно, это сильно повлияет на прочность всей конструкции.

О том, как сделать перемычки в стенах из газобетона, смотрите в видео ниже.

Устройство перемычек в кирпичных стенах: полезная информация для начинающих строителей

Перемычкой называют конструктивный элемент стены, который позволяет не только перекрыть проём будущей двери или окна, но и будет нести определённые нагрузки. Как минимум, это вес кладки, возводимой над верхней границей проёма, но при опирании на стену плит перекрытия, нагрузки многократно усиливаются.

Исходя из этого, устройство перемычек в кирпичных стенах может осуществляться в различных вариантах. Используя в качестве наглядного пособия видео в этой статье на тему: «Опирание перемычек на кирпичную стену», мы расскажем о тех способах перекрытия проёмов, которые можно осуществить при самостоятельном возведении кладки.

Какой уголок нужен для перекрытия оконных проемов

Содержание

• 1 Использование металлического уголка для перемычек
  • 1.1 Виды стального уголка, используемого для изготовления металлических перемычек
  • 1.2 Преимущества применения стального уголка
  • 1.3 Применение стального уголка для перемычек над проемами в зданиях из газобетона или кирпичной кладки
  • 1.4 Расчет уголка для перемычек с помощью онлайн-калькулятора
• 2 Какого размера перемычки над оконным проемом в 2м. ?
• 3 Металлический уголок для перемычек: особенности применения
• 4 Стальной уголок в качестве “спрятанной” перемычки
  • 4.1 Комментарии
• 5 Металлические уголки в качестве оконных перемычек
  • 5.1 Устройство металлической перемычки

Использование металлического уголка для перемычек

Стальной уголок – вид фасонного проката, используемый при строительстве домов из кирпича и блоков для изготовления перемычек. Эти металлоизделия обеспечивают прочность строительной конструкции над дверными и оконными проемами, помогают перераспределить усилие от перекрытия и избежать образования трещин в кладке над окном или дверью.

Виды стального уголка, используемого для изготовления металлических перемычек

Стальной уголок, используемый в строительстве, изготавливают двумя способами – прокаткой и гибкой. В конструкциях, предназначенных для восприятия серьезных нагрузок, обычно используют катаный уголок, поскольку для него характерны:

• повышенная прочность, благодаря утолщению на внутренней стороне угла,
• четкие контуры наружного угла, в то время как металлопродукция, полученная гибкой, имеет слегка скругленный наружный угол,
• большая толщина стенки: гнутая продукция обычно изготавливается тонкостенной, поскольку процесс гибки осуществляется без нагрева, и для работы с толстым прокатом требуется очень мощное дорогостоящее оборудование.

Для изготовления катаного углового профиля рядового назначения используют углеродистые стали обыкновенного качества, наиболее часто используется Ст3. Для металлоизделий, запланированных для применения в условиях повышенных нагрузок и/или в регионах с холодным климатом, применяют низколегированные стали, чаще всего 09Г2С.

По ширине полок различают равнополочный и неравнополочный уголок. Массовое распространение имеет продукция с равной шириной полок.

Преимущества применения стального уголка

Для изготовления перемычек применяются железобетонные монолитные и сборные перемычки – плитные, брусковые, балочные, сборные изделия из ячеистых бетонов. Однако для некоторых строительных конструкций подходят только перемычки из стального проката, в том числе – уголка.

Преимущества использования уголка:

• оперативный монтаж,
• возможность укладывать на металлические перемычки кирпичи и блоки сразу же после монтажа проката,
• прочность и надежность металлических изделий при условии правильного выбора сортамента, зависящего от типа кладки и запланированной нагрузки.

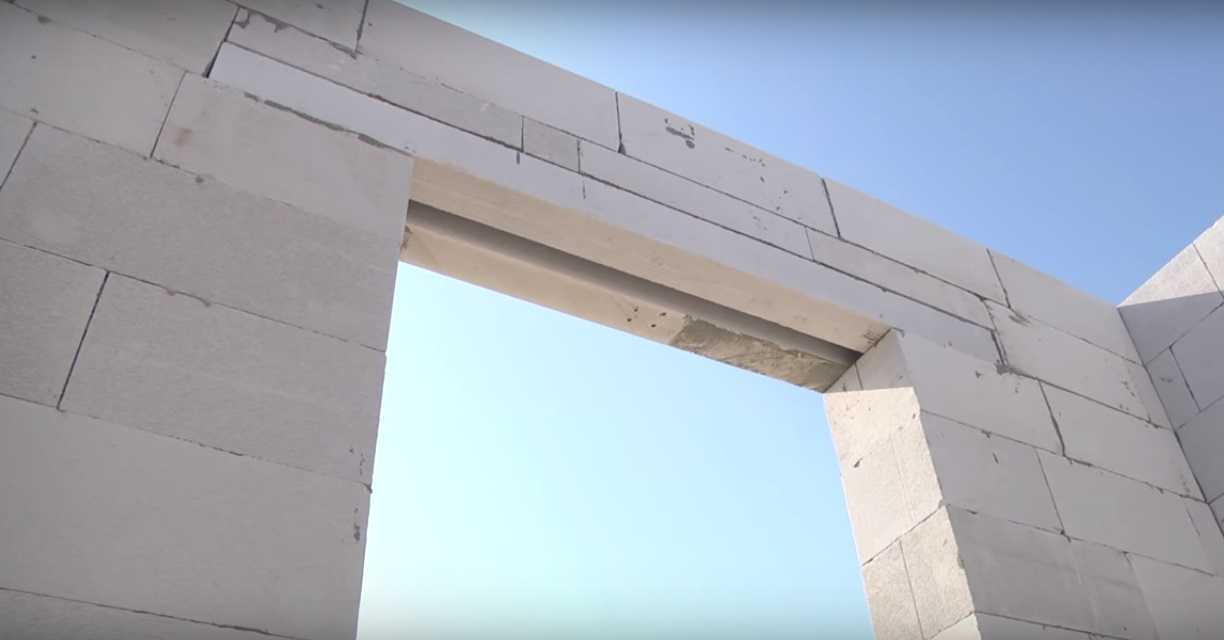

Применение стального уголка для перемычек над проемами в зданиях из газобетона или кирпичной кладки

Кирпичная кладка неплохо выдерживает собственный вес после набора марочной прочности кладочным цементно-песчаным раствором в тех случаях, когда проем имеет умеренную ширину и не несет нагрузку от перекрытия. Однако на период затвердевания раствора кирпичной кладке необходима поддержка, которую можно организовать с использованием стального углового проката.

При использовании уголка для усиления кирпичной стены над проемом соблюдают следующие условия:

• опора на кладку должна составлять не менее 200 мм с каждой стороны,
• если стены будут оштукатуриваться, то стальные уголки оборачивают штукатурной сеткой,
• прокат перед использованием окрашивают с внутренней и наружной сторон,
• зазоры между кирпичной кладкой и прокатом заполняют цементно-песчаным раствором марки не ниже М100.

Особенности применения углового проката для монтажа над проемами в стенах, выполненных из газобетона:

• Уголок врезают в тело блока, отступив от его края примерно на треть ширины. Запрещается размещать прокат с внутренней или наружной стороны стены.
• Над перемычкой блоки укладывают на клей с заполнением вертикальных швов клеевой смесью. После затвердевания клея образуется конструкция, по прочности не уступающая газобетонному блоку.
• После монтажа окон уголок с наружной стороны утепляют и оштукатуривают.

Внимание! При неправильном монтаже и отсутствии утепления наружной части на откосах внутри помещения может образовываться конденсат.

Для проема шириной до 1,2 м достаточно изделий с шириной полки 50 мм, 1,2-2,0 м – с шириной полки 75 мм. При решении вопроса, какой уголок необходимо использовать для перемычек проемов шириной более 2 м, производят расчеты по прочности и прогибу.

Расчет уголка для перемычек с помощью онлайн-калькулятора

Онлайн-калькулятор удобен для индивидуальных застройщиков, выбирающих сечение углового проката, в зависимости от размера проема и запланированной нагрузки.

В расчетах учитывают массу самой перемычки (для стальных изделий это не очень актуально), массу стены над проемом, распределение массы стены, нагрузки от балок и плит перекрытия.

Какого размера перемычки над оконным проемом в 2м.?

Подскажите пожалуйста длину и ширину перемычки над оконным проемом в 2м, стена из газосиликатных блоков, шириной 30см.

Облицовка кирпичом, какой уголок можно использовать?

Если имеются в виду промышленно изготовленные перемычки, то они выкупаются в строгом соответствии с ГОСТом, размеры (включая ширину и длину с высотой) заданные.

То есть ширина перемычки (при её покупки) подбирается отталкиваясь от ширины кладки.

Например кладка в кирпич 25-ь см, значит и перемычка шириной 25-ь см.

Материал изготовления у перемычек разный, это и метал (швеллер) и железо-бетон.

Тут могут быть свои нюансы.

Несущая способность перемычек разная и это надо учесть.

Перемычки могут быть как несущими, так и не несущими и тут есть нюансы.

Так же важно учитывать из какого материала возводятся стены.

Размер опирания перемычки на несущие стены не доложен быть меньше 100-и мм

Если стена из не пористых блоков, то размер опирания может быть и 300-а мм.

Если это железобетонная перемычка, остаётся приобрести нужную (это готовое изделие),

Металлический уголок для перемычек: особенности применения

При строительстве кирпичных и блочных домов практически всегда возникает потребность купить уголок металлический для создания надёжных перемычек. Данный вид металлопроката призван перераспределять нагрузку, оказываемую перекрытием, чтобы не допустить появления трещин в стенах строения в области окон и дверей. Прочность всей конструкции над оконными откосами и дверными проёмами во многом зависит от правильности выбора и установки углового металлопроката в Хабаровске.

Какие виды уголков применяются для перемычек?

По способу производства существует два вида уголков – изготовленные гибкой и горячим прокатом. Поскольку кирпичные здания оказывают большое усилие на данные стальные изделия, следует выбирать более надёжные – горячекатаные металлические уголки. Они обладают рядом преимуществ перед своими «холодными» аналогами:

• утолщение на внутренней стороне угла придаёт большую прочность,
• изделия имеют чёткий профиль и контуры наружного угла, в отличие от скруглённых углов у элементов, выполненных гибкой,
• повышенная толщина стенок и более тяжёлый вес придают мощность конструкции.

Для использования в строительной сфере в северных регионах страны необходимо купить металлопрокат, выполненный горячим методом из низколегированной стали. На это важно обратить внимание при выборе металлического уголка в Хабаровске.

В чём преимущества использования уголка для перемычек?

В строительстве при возведении сложных конструкций используются разные виды перемычек – плитные, балочные, бетонные, однако в некоторых видах работ необходимы только стальные уголки. Преимущества их применения следующие:

• быстрый монтаж,
• возможность одновременной установки перемычек и укладки кирпича, бетонных блоков,
• надёжность изделий при точном расчете необходимых технических характеристик.

Угловой прокат может обеспечить хорошую поддержку кирпичной кладке, пока затвердевает раствор. Однако важно соблюдать некоторые условия его установки:

• опору необходимо создавать шириной не менее 200 мм с каждой стороны,
• при последующем оштукатуривании стен металлические уголки необходимо закрывать штукатурной сеткой,
• перед применением металлические изделия нужно обработать антикоррозийным составом и при необходимости прокрасить с наружной и внутренней стороны,
• зазоры между прокатом и кладкой нужно заполнять цементным раствором,
• все откосы после затвердевания необходимо утеплять и оштукатуривать – данное решение препятствует появлению конденсата.

Важно помнить, что чем шире и выше проём, тем прочнее должны быть уголки. Специалисты проводят расчёты по показателям прочности и прогиба в индивидуальных случаях. Стандартные же проёмы, как правило, оформляются изделиями с шириной полки 50 мм до 1,2 м высотой и 75 мм – от 1,2 до 2 м.

Купить уголок по цене доступной и приемлемой вы можете уже сейчас – позвоните или оставьте заявку онлайн на сайте нашей компании «Металлоптторг» в Хабаровске. Широкий ассортимент металлопроката и выгодные условия покупки – для вас.

Стальной уголок в качестве “спрятанной” перемычки

Вопрос задал: Grigorash

В связи с использованием облицовочного кирпича естественно встал вопрос о перекрытии оконных и дверных проемов так, чтобы видом перемычек не портить облицовку. Строители рекомендуют использовать уголок, однако касательно размеров его мнения разошлись. Так какой же уголок нужно использовать для “потайных” перемычек для проемой шириной 700 мм, 900 мм, 1200 мм, 2200 мм, и одного проема 3000 мм? В наличии есть уголок 75х75х7 и 80х80х8, возможно ли его использование?

Заранее благодарю за ответы.

Комментарии

По этому вопросу Вас будет консультировать специалист Svarog.

На уголок, как правило, сажается только облицовочный слой (пример приведу для стандартного кирпича) в многослойной стене. Ширина половины кирпича 120мм, но можно не доводить полку уголка до конца. Возникает вопрос прочности такой перемычки. Если у вас облицовочный кирпич идет с основной кладокй вплотную (редкое на сегодняшний день решение) то уголок крепится по всей длине к основным перемычкам и подходят довольно слабенькие уголки. Если же есть между ними утеплитель или воздушная прослойка, то так сделать не получится и уголок сам должен нести всю нагрузку.

Для того, чтобы посчитать ваши уголки на данные проемы, необходимо знать сколько кладки облицовочного кирпича идет выше перемычки (высота кладки), тип облицовочного кирпича (его вес интересует) и нет ли каких либо конструкций ложащихся на кладку над перемычкой (таких быть не должно, но некоторые умудряются и плиты уложить).

Сразу скажу, скорее всего для пролета 2. 2 и 3м уголки, скорее всего не подобрать, но надо считать..

Спасибо за ответ. Облицовка действительно будет отстоять от основной стены на 8 см. В качестве облицовочного скорее всего будет белый одинарный кирпич. Никаких конструкций над перемычками не будет, кроме, собственно, кладки облицовочного кирпича. Проемы 700 мм, 900 мм, 1200 мм и 3000 мм – это окна и двери первого этажа, причем последний размер – это большое окно в главной комнате, над ним будет 8 – 10 рядов кладки, а дальше уже крыша. Проемы 2200 мм – это окна мансардного этажа, расположенные по центру на противоположных фасадах. Над ними будут еще небольшие (1000 мм) окошки чердака, а выше – конек крыши. Высота от ноля до конька крыши по центру – 7000 мм.

Проектировщики избегают расчетов с одиночными уголками, так как нормы “обходит” эту тему – уголок не устойчивое сечение. Поэтому расчеты я выполнил приблизительные и учесть устойчивость точно не могу – ставте гибкие связи кладки над перемычками длинными почаще.

Для пролетов до 1200мм углка 75х7 хватает однозначно без оговорок. С 2.2 и 3м чуть сложнее. Прочности достаточно, но вот прогибы и устойчивость определить сложно (надо учитывать жесткость кладки, что усложняет расчет). Как я написал выше, устойчивость легко разрешить за счет связи облицовочной кладки и несущей гибкими связями чаще в раййоне перемычки. С прогибом посложнее. Я бы посоветовал под 2.2 уголок 80х8, а под 3м поставить уголок побольше (110 или 125), для подстраховки. А так же пока не схватится раствор кладки (недели на 2) подставить под перемычки подпорки временные. Так же, если вы приварите к 3м уголкам (на нижнюю полку изнутри) коротыши арматуры, чтобы раствор “схватился” с перемычкой – вы так же улучшите их совместную работу (это нужно если решите ставить уголки 80х8).

Но это если вы не будете класть кладку способом Заморозки. Тогда 3х метровые надо брать однозначно большего размера.

Спасибо за ответ. Вы не могли бы еще пояснить, что имеется в виду под гибкими связями облицовочной кладки и несущей? Я планирую использовать кладочную сетку 50х50х3х370х2000 мм сплошными поясами примерно через каждые 6 рядов кирпича.

И еще, что означает кладка “способом заморозки”. Спасибо.

В вашем случае эта сетка и будет гибкой связью. Просто уложите такую сеточку дополнительно поверх первого ряда кирпича, уложенного на уголок (на всю длину стены не надо, достаточно на 200 мм шире уголка с обеих сторон). Кстати, забыл вам напомнить, что зона опирания уголка на кирпич должна бвть не менее 150-250 мм с каждой стороны (для пролета 3000 лучше не менее 250).

Способом заморозки, это когда раствор (со спец добавками) укладывается при морозе. Кладка в результате замерзвает и не твердеет. Весной она начинает размораживаться и твердеть. При этом способе совсем другие нагрузки и перемычка работает совсем подругому.

Добрый день! Помогите решить вопрос с перемычками над проемами в облицовочном кирпиче. Все окна шириной 1.5 м, очень не хочется чтобы под кирпичной кладкой был виден уголок. Как его скрыть. Строители не хотят прибегать к новомодным технологиям с подвесами. Пирожок- газобетон 300 мм, утеплитель 50, вентзазор 30 и облицовочный кирпич. Какая ширина полок уголка должна быть? Дом два этажа. Ещё на первом этаже есть открытая веранда, пролет 3 м и 2 м. Под газобетон будет устраиваться жб перемычка высотой 300 мм, а вот с перемычкой под кирпич куча вопросов, ведь сверху ещё масса всего этажа. Спасибо!

Металлические уголки в качестве оконных перемычек

ИмхоДом › Форумы › теплая керамика ККЗ › Металлические уголки в качестве оконных перемычек

• В этой теме 22 ответа, 14 участников, последнее обновление 4 месяца сделано baseev .

Одним из вариантов устройства оконных перемычек являеться металлический уголок.

Здесь я наткнулся на статью о расчете уголков, не требующая знаний сопромата в объеме институтской программы:

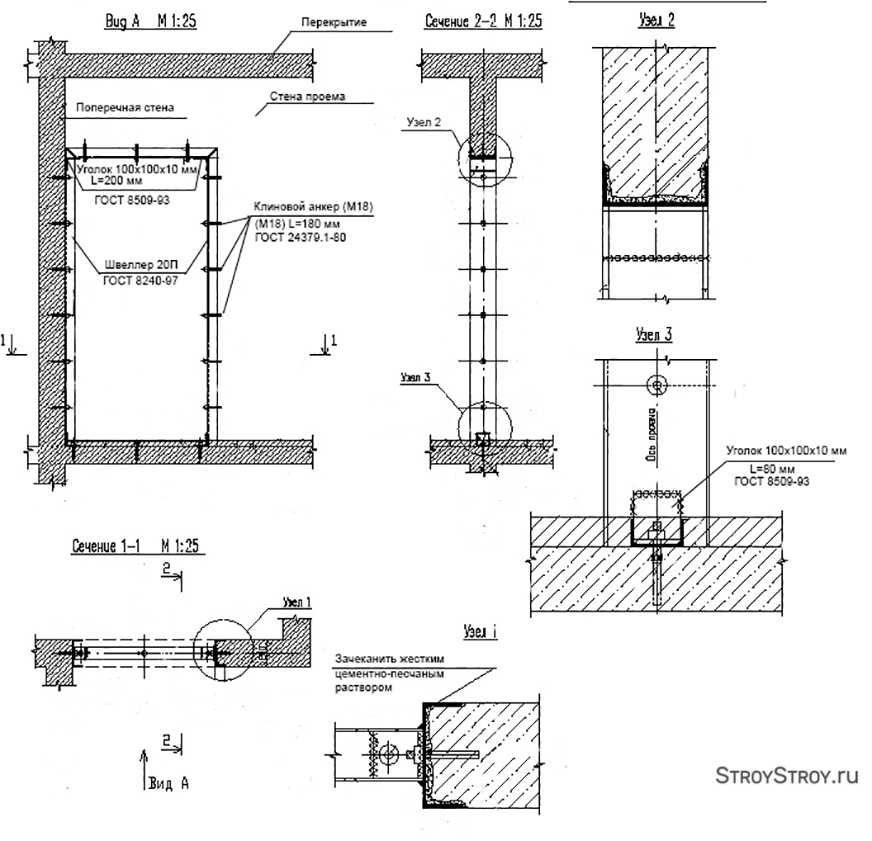

Устройство металлической перемычки

Если нет возможности купить сборные перемычки, можно сделать металлические.

Кирпичная кладка после набора прочности раствором сама по себе отлично несет собственный вес (при умеренной ширине окна, конечно, и отсутствии нагрузки от перекрытия). Но на период строительства, пока раствор не набрал прочности, кирпичная кладка над проемом нуждается в поддержке. Также кладка нуждается и в дальнейшей поддержке в период эксплуатации, если проем в стене широкий или есть значительная нагрузка (от перекрытия или высокой стены над проемом).

Какие бывают перемычки?

Ну, во-первых, сборные. Их большим достоинством является высокая скорость монтажа, надежность и простота подбора (по альбомам типовых серий). Недостаток — нет завода — нет и перемычек.

Во-вторых, монолитные железобетонные. Такую перемычку нужно рассчитать, подобрать высоту и армирование, да и в изготовлении она сложнее — нужна опалубка, нужно эту опалубку подпереть, связать арматуру и качественно забетонировать. Плюсом является то, что все можно выполнить в условиях строительной площадки, нет зависимости от завода-изготовителя.

И в-третьих, перемычки из металлических прокатных профилей (уголков, швеллеров или двутавров).

Для подбора металлических элементов в качестве перемычек необходимо выполнить расчет и определить, достаточно ли прочности у подобранных элементов, а также, не будет ли прогиб перемычки больше допустимого.

где Мр — расчетный момент, который зависит от длины перемычки и нагрузки, а также от коэффициента надежности по нагрузке,

W — момент сопротивления металлического элемента (для перемычек, составленных из двух уголков или двух швеллеров момент сопротивления составного элемента равен сумме моментов сопротивления каждого из элементов), берется из справочников (например, страницы 408-412 из книги Васильев А.А. “Металлические_конструкции” ) ,

R — расчетное сопротивление стали.

1/200 = Мн*L/(10EI) (2),

где Мн — нормативный момент, который зависит от длины перемычки и нагрузки,

L — расчетная длина перемычки, равная ширине в чистоте плюс 1/3 длины опирания каждой стороны перемычки,

Е — модуль упругости стали,

I — момент инерции перемычки,

1/200 — максимально допустимый прогиб.

Обычно, если нужно подобрать металлический элемент, условия (1) и (2) преобразовывают следующим образом:

” W = Mp/(1,12*R) — минимально допустимый момент сопротивления перемычки,

I = 200Мн*L/(10Е) — минимально допустимый момент инерции.

Рассмотрим на примерах подбор перемычке для дверных и оконных проемов.

Исходные данные. Дверной проем в стене толщиной 250 мм, без опирания перекрытия. Высота кладки над перемычкой 900 мм. Ширина проема 1000 мм. Подобрать металлическую перемычку.

Определим нагрузку от кладки (удельный вес кирпича 1,8 т/м3) на 1 погонный метр перемычки:

q = 0,25*0,9*1,8*1 = 0,41 т/м.

Определим момент по формуле

М = qL2/8, где L — расчетная длина перемычки.

Глубина опирания перемычки 200 мм, тогда

L = 1000 + 2*200/3 = 1130 мм = 113 см.

Мн = 0,41*1,132/8 = 0,065 т*м = 65 кН*см,

Мр = 1,1*65 = 73 кН*см.

Необходимый момент сопротивления из условия прочности:

W = Mp/(1,12*R) = 65/(1,12*21) = 2,76 см3.

Необходимый момент инерции:

I = 200Мн*L/(10Е) = 200*73*113/(10*21000) = 7,85 см4.

Принимаем перемычку, состоящую из двух уголков 50х50х5 (W = 7,88 см3 > 0,5*2,76 см3, I = 11,2 см4 > 0,5*7,85 см4.

Исходные данные. Оконный проем в стене толщиной 380 мм. Высота кладки над перемычкой 900 мм. Ширина проема 2000 мм. На стену опираются сборные железобетонные плиты длиной 3600 мм (вес плиты 300 кг/м2), толщина конструкции пола 100 мм (удельный вес 1800 кг/м3), временная нагрузка на перекрытие 200 кг/м2. Подобрать металлическую перемычку.

Определим нагрузку от кладки (удельный вес кирпича 1,8 т/м3) на 1 погонный метр перемычки:

q = 0,25*0,9*1,8*1 = 0,41 т/м.

Определим нагрузку от плит перекрытия и пола на 1 погонный метр перемычки:

q = (0,3 + 0,1*1,*1*3,6/2 = 0,9 т/м.

Определим временную нагрузку на 1 погонный метр перемычки:

q = 0,2*1*3,6/2 = 0,36 т/м.

Определим момент по формуле М = qL2/8, где L — расчетная длина перемычки.

Глубина опирания перемычки 200 мм, тогда

L = 2000 + 2*200/3 = 2130 мм = 213 см.

Мн = (0,41 + 0,9 + 0,36)*2,132/8 = 0,95 т*м = 950 кН*см,

Мр = (0,41*1,1 + 0,9*1,1 + 0,36*1,2)*2,132/8 = 1,06 т*м = 1060 кН*см.

Необходимый момент сопротивления из условия прочности:

W = Mp/(1,12*R) = 1060/(1,12*21) = 45 см3.

Необходимый момент инерции:

I = 200Мн*L/(10Е) = 200*950*213/(10*21000) = 193 см4.

Принимаем перемычку, состоящую из двух швеллеров №10 (W = 34,8 см3 > 0,5*45 см3, I = 174 см4 > 0,5*193 см4).

Значение W и I для уголков можно взять из ГОСТ 8509-93

Во втором примере нагрузка от кладки подсчитана неправильно, стена толщиной 38см, а считали для 25.

Можно ли убрать металлические уголки после того, как стена “схватится”? Мне строитель советует убрать, что б не было лишних мостиков холода….. вот думаю

Теги: #Какой уголок нужен для перекрытия оконных проемов

Набор инструментов архитектора: открытое угловое окно

Традиционный способ сделать комнату состоит в том, чтобы построить четыре стены, каждая из которых соединена и перпендикулярна соседней стене. Двери и окна затем «врезаются» или «пробиваются» в стены, чтобы соединить комнаты и ввести свет и виды.

В конце 19 века архитекторы Верхнего Среднего Запада начали экспериментировать с созданием комнат, перетекающих одна в другую и изнутри наружу. Они сделали это, убрав углы и не соединяя стену со стеной. Открытие за счет удаления углов комнаты было похоже на устранение углов прямоугольной чаши. Пространство внутри комнаты, как и вода в чаше, будет свободно течь, вытекая в соседние комнаты и наружу.

В результате открытый угол, как и плоская крыша, стал визитной карточкой современного дизайна.

Dick Clark + Associates

Отсутствие каких-либо структурных опор в углу приводит к уплощению пространства, превращая вид в то, что кажется большим пейзажем.

Kanner Architects — ЗАКРЫТО

Пространство комнаты выливается в лесной пейзаж за ней, и дерево становится частью комнаты.

Саттон Сузуки Архитекторс

Стекло закрывает угол, стены практически нет. Горизонтальные перекладины образуют остаточный угол и соединяют две стены. Пространство комнаты одновременно сдержано и позволяет свободно разливаться, приятная двойственность.

Bertram Architects

Ничто не мешает обзору при создании следующего великого произведения литературы.

Dick Clark + Associates

Угловое окно создает иллюзию того, что душ находится снаружи.

Rossington Architecture

Вот веселая и красочная версия открытого угла, доказывающая, что этот инструмент можно использовать в любом стиле.

SDG Architecture, Inc.

Как и отдельные кадры фильма, окна захватывают все больше верхушек деревьев и неба, а открытый угол поддерживает движение вперед.

Laidlaw Schultz architects

Стены из стекла без каких-либо видимых средств поддержки стирают различие между внутренним и внешним.

Sagan / Piechota Architecture

Большой кусок стекла поворачивает за угол, создавая непрерывный вид на пейзаж, в то время как большое пространство стены над стеклом создает жесткий край пространства, одновременно обширного и защищенного.

Подробнее: Как сделать правильно: современные дома в стиле прерий
Потрясающие, удивительные угловые окна
Ленточные окна: открытость, конфиденциальность и классный современный дизайн

Найдите подходящего местного специалиста для вашего проекта

Спонсор

Бауунтернемен | Дюссельдорф

Как сделать точные замеры для замены окон

Проведение точных замеров для заменяемых окон — лучший способ избежать сквозняков и преждевременного износа. Плотное прилегание к вашим окнам гарантирует, что они будут воздухонепроницаемыми, водонепроницаемыми и энергоэффективными.

Компания Storm Tight Windows в Техасе отправляет специалистов по измерениям, прошедших обучение, для проведения точных измерений новых окон в домах клиентов. Эти специалисты проявляют особую осторожность, чтобы получить правильные цифры, поэтому наши сменные окна служат клиентам годами.

Независимо от того, решите ли вы поручить установку нового окна оконной компании или сделаете это самостоятельно, процесс измерения обычно одинаков. Он включает в себя следующие шаги.

Убедитесь, что оконный проем имеет квадратную форму

Со временем дом может немного сдвинуться и оседать, в результате чего когда-то квадратные двери и окна слегка наклоняются. Каждое окно должно быть измерено на прямоугольность в первую очередь. Это просто делается путем измерения углов по диагонали.

Расстояние от верхнего левого угла до нижнего правого угла сравнивается с расстоянием от верхнего правого угла до нижнего левого угла. Если два измерения равны, то оконный проем квадратный. Если нет, то размер окна нужно будет подогнать под наименьшую сторону оконного проема.

Убедитесь, что окно находится на уровне

Монтажники окон затем измеряют оконный проем на предмет ровности. Это также гарантирует отсутствие скрытого наклона оконного проема, а также проверяет наличие других искажений, таких как:

• Выпуклости
• Провалы
• Деформация

Если эти проблемы присутствуют, то самые маленькие точки вдоль оконного проема будут размеры окна.

Ровность измеряется путем сравнения трех горизонтальных измерений, сделанных в верхней, средней и нижней части оконного проема. Если они равны, то окно ровное.

Измерение высоты оконного проема

В этот момент техники измерят фактическую высоту оконного проема. Убедитесь, что вы получили три измерения от крайнего левого, среднего и крайнего правого оконного проема. Если есть расхождения в этих измерениях, для высоты замены окна используется наименьший из них.

Измерение глубины

Затем измеряется глубина оконного проема. Глубина измеряется от внешней стороны оконного проема до внутренней части проема. С четырех сторон оконного проема снимается несколько замеров. В качестве измерения глубины следует использовать наименьшее измерение.

Добавьте немного больше к размеру

Также общепринятой практикой является добавление 1/2 дюйма к размерам для учета естественного расширения и сжатия, дополнительной изоляции и использования прокладок для стабилизации окна.

Измерение формы для кирпича

Если имеются дополнительные оконные элементы, например, форма для кирпича снаружи, потребуются дополнительные измерения.

Для верхней и нижней отделки измерьте ширину используемой отделки и умножьте ее на два, затем добавьте ширину оконного проема плюс 1/8 дюйма, чтобы определить длину обрезки. Вы также возьмете ширину отделки, умножите ее на два и прибавите к высоте оконного проема плюс 1/8 дюйма, чтобы получить правильную длину боковой отделки.

Попросите профессиональную оконную компанию завершить установку

После того, как эти измерения будут сняты, они будут отправлены на завод по производству окон для строительства.
