Уклон водостока — как он влияет на эффективность водоотведения

Водосточная система — обязательный атрибут современных зданий и сооружений. При кажущейся простоте конструкции — это на самом деле непростая система, где такому показателю, как уклон водостока, предъявляются строгие требования. Именно под определённым углом собираются желоба конструкции для обеспечения эффективного удаления воды, стекающей со скатов крыши.

Содержание

1. Что такое водосточная система крыши
2. Стандартный угол наклона
3. Как выставить угол наклона
4. Нюансы монтажа водосточной системы
   1. Видео инструкция

Что такое водосточная система крыши

Атмосферные осадки – негативный фактор, который снижает продолжительность эксплуатации любого здания и сооружения. Чтобы снизить негативное воздействие дождя, снега и прочего строители используют различные приспособления, материалы и даже целые системы. Одна из таких – водосточная, которая представляет собой конструкцию из двух частей: горизонтальная – это желоба в виде лотков, расположенных под карнизом кровли. Именно эта конструктивная часть принимает на себя сброс воды с крыши.

Вторая часть – вертикальная. По сути, это трубные стояки, которые устанавливаются через определённое расстояние друг от друга. В них вода попадает с лотков.

Схема водостока для кровли

Общая конструкция водоотведения несложная, если не учитывать один серьёзный фактор, а именно: угол наклона желобчатых участков, потому что сама система водостоков является самотёчной. Нельзя брать за основу этого значения (угла) любые параметры, то есть, на своё усмотрение. Существуют определённые нормативы, которые определяют не только сам уклон жёлоба водостока, но и другие конструктивные критерии системы.

Стандартный угол наклона

Под стандартной величиной подразумевается вилка двух значений:

• минимальный – 1 мм на 1 м длины желобчатого участка;
• максимальный – 7 мм.

Но какой уклон должен быть в плане его оптимального показателя. Здесь многое будет зависеть от размеров крыши, а точнее, от площади скатов, от количества осадков, выпадающих в районе строительства дома. Скорее всего, надо обозначить не количество, а интенсивность выпадения. К примеру, в южных регионах проливные дожди, которые сбрасывают за час огромное количество воды, выпадают чаще. В северных районах дожди не редкость, но интенсивность их низкая. Они за сутки могут сбросить такое же количество воды, но длительность сброса будет большей.

Получается так, что угол водостока на 1 метр длины, равный минимальному значению, оптимален для северных регионов. С большим потоком воды он справится, но с трудом. Да и нет гарантий, что не будет происходить переливов через края лотков. Максимальный показатель с такой задачей справится лучше. Но и тут есть один нюанс – чем больше воды приходится отводить с кровли, тем больше по диаметру воронка должна устанавливаться на вертикальный участок водосточной системы. Будет ли это красиво выглядеть на фасаде, потянет ли трубчатый стояк большой объем воды – вопросы, требующие более подробного разбора.

Касательно свода норм и правил под номером II-26–76 «Кровли», то в нём чётко оговаривается, что уклон водосточной системы, здесь имеется в виду продольный уклон, не должен быть меньше 2%. Это есть 2 cм на 1 м длины восточной конструкции. И хотя выше минимальный параметр был обозначен в 1 мм, это не противоречит СНиПу, потому что документ учитывает в основном строения больших габаритов, к примеру, одноэтажных домов и коттеджей (как самых маленьких).

Но здесь же в СНиПе оговаривается, что в таком случае высота бортов желобчатых участков водосточных систем не должна быть меньше 120 мм. Если этот параметр сделать меньше, то и уклон в размере 1 мм будет реальным в плане нормального отведения осадков с кровли.

Как выставить угол наклона

Что касается обозначения уклона водостока, то есть две величины: одна обозначается в градусах, вторая в миллиметрах. Именно последний вариант чаще применяется в строительстве. Так проще определиться с монтажными габаритами конструкции или системы. К примеру, если длина карниза, по которому выставляется желобчатый участок, равна 10, а угол наклона равен 5 мм, то при одностоячном расположении вертикальной трубы края желобов будут располагаться по отношению к вертикали между собой на расстоянии 5 см (50 мм).

Потому что на каждый метр длины придётся один край относительно другого опускать в сторону стояка. А так как длина конструкции 10 м, то соответственно опускание будет производиться на 10х5=50 мм или 5 см.

1. Поэтому монтаж кронштейнов, поддерживающих лотки водосточной системы, начинают с самой верхней точки у одного из краёв карниза.
2. У противоположной стороны точку крепления другого кронштейна спускают на 5 см.
3. Затем две точки, расположенные на разных краях свеса кровли, соединяют между собой бечёвкой или шпагатом. Он точно будет выставлен под углом в 5 мм.
4. После чего между точками или уже закреплёнными кронштейнами устанавливаются промежуточные крепёжные элементы с шагом 50–60 см.

Нюансы монтажа водосточной системы

Уклон водостока напрямую влияет на сложность сооружения всей системы водоотведения. Неправильно произведённые замеры и расчёты могут привести к печальным последствиям:

• перелив воды через желоба, которая начнёт заливать стены дома и фундамент;
• перелив через воронку за счёт неправильно выбранного уклона, большой угол приводит к увеличению скорости движения воды по желобам;
• застаивание воды в лотках, скапливание листвы и другого мусора, что приведёт к засорению всей водосточной системы кровли и проведению очистительных или ремонтных операций.

Именно поэтому начиная монтаж лотковой части системы водоотведения с крыши, надо в первую очередь определиться с уклоном водостока. От его правильного выбора зависит эффективность отвода атмосферных осадков без негативного воздействия на элементы здания или сооружения.

Кроме вышеописанного параметра в водосточной системе, точному расчёту подлежат и другие величины, где важными являются диаметры (сечения) желобов и вертикальных трубных стояков. Именно они обозначают объем отводящей с кровли воды, именно они определяют эффективность водоотведения. Но надо отметить, что водосточная конструкция не зря называется системой. В ней все завязано между собой, в ней все элементы подогнаны друг под друга с учётом не только объёма осадков, но и размеров крыши здания.

Видео инструкция

Каким должен быть уклон при монтаже водостока?

Водосточная система является неотъемлемой частью любого жилого строения. Она отводит атмосферные осадки, защищая фасад и крышу от пагубного воздействия влаги. Грамотный монтаж водосточной системы продлит срок эксплуатации помещений и позволит сэкономить на ремонтно-восстановительных работах. Заниматься этим должен специалист знающий все тонкости установки, но работа профессионала стоит значительную сумму. При самостоятельном выполнении работ необходимо придерживаться определенных правил и соблюдать требования по уклону водостока. Тогда система будет действительно эффективно выполнять заявленные функции.

Конструкция водосточной системы

Чтобы талая и дождевая вода не разрушали фундамент* и фасад, на домах устанавливают системы водоотвода. Вся конструкция состоит из двух частей:

• горизонтальная — это желоба, которые принимают в себя жидкость;
• вертикальная — трубы по которым жидкость стекает вниз.

С виду все выглядит несложно: современные пластиковые системы собираются
как пазл, но крепление комплектующих должно выполняться строго под определенным углом. При неправильном наклоне будут возникать застои воды. Это повлечет отказ всей системы.

Особенности монтажа системы водоотвода

Установка водостока должна производиться уже после того как завершены фасадные работы, но на крыше еще отсутствует финишное покрытие. Форму и конструкцию водосточных систем нужно выбирать в зависимости от частоты и интенсивности осадков, чтобы вода не переливалась через край лотков. Чем они шире, тем большее количество осадков способны вывести.

Пластиковую систему нужно монтировать при температуре +5 и выше. Уклон должен быть направлен в сторону воронки желоба. Максимально допустимое расстояние между воронками — 12 метров.

Какой уклон должен быть у водостока?

В инструкции указано рекомендуемое значение уклона. Для удобства обозначения используют сантиметры. Это, как правило, 2-3 см на 10 метров пагонных желобов.

Для начала нужно установить опору для желобов в самой низкой и высокой точках не менее 20 см от края. Все остальные держатели крепятся между ними. Для того чтобы наметить размещение крепежей в промежуточной части используют натянутую бечевку. Расстояние между кронштейнами не должно превышать полметра.

Последствия неправильно выставленного угла наклона наружного водостока

Застройщики и подрядчики не всегда придерживаются требований к уклону водоотвода. Несоблюдение правил приводит к таким последствиям:

• вода может выйти за пределы желобов и значительно намочить стены здания. При многократном повторении такой проблемы стены становятся сырыми, а это приводит к появлению плесени и грибков внутри помещения;
• вода может перелиться через воронку из-за неправильно выбранного диаметра трубы;
• скопление мусора и листьев, что провоцирует застой воды в желобах, что приведет к засору всей системы.

Из информации выше напрашивается вывод: смонтировать и закрепить систему водостоков не составит труда. Но следует придерживаться правил регулирующих высоту/угол уклона желобов.

Перед установкой нужно также правильно выбрать диаметр труб и нужную ширину желобов. А лучшим решением будет обращение к профильным специалистам, у которых есть все необходимое оборудование для выполнения ответственной работы.

Наклон и размещение водосточных желобов — Мелкое домостроение

Руководства по проектам мелкого домостроения

Кровля

Следуйте этим советам по установке водосточного желоба, на который вы можете положиться.

Майк Литчфилд

В идеале водосточные желоба должны иметь наклон к водосточным желобам 1 дюйм на 16 футов, но это не всегда возможно. Во-первых, это может выглядеть не очень хорошо: рядом с ровной бордюрной доской чем круче уклон желоба, тем больше он выглядит не в порядке. Пока есть небольшой уклон — скажем, 1/2 дюйма на 20 футов — без впадин на пути к водосточной трубе, желоб будет стекать. Если дом оседает так, что его край или отделка крыши — и прикрепленные к нему желоба — наклонены в сторону от водосточных труб, либо установите новые водосточные желоба с правильно расположенными водосточными желобами, либо прикрепите желоба так, чтобы они наклонялись к существующим водосточным желобам.

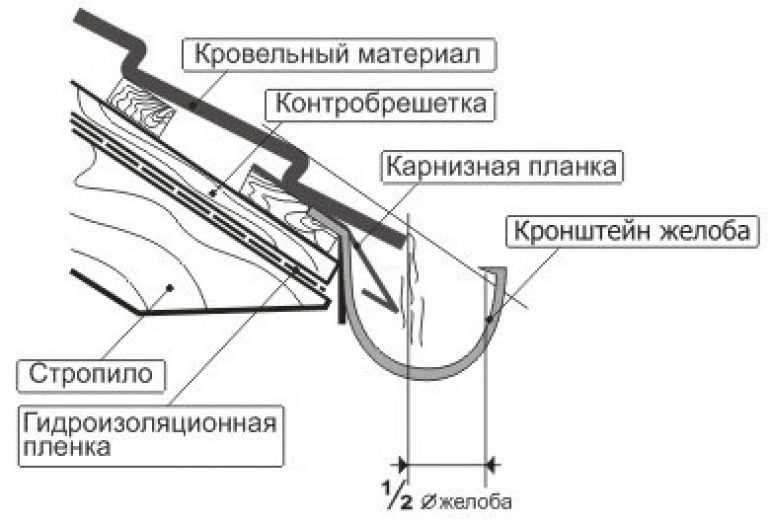

Поместите переднюю кромку водосточных желобов ниже плоскости крыши, достаточно низко, чтобы сползающий снег не сорвал их, и достаточно высоко, чтобы дождевые стоки не пересекли их. Расстояние ниже спроецированной плоскости крыши зависит от уклона: для пологого уклона 5 дюймов 12 поместите переднюю кромку желоба на 3/4 дюйма ниже спроецированной плоскости крыши; для более крутого шага 7 дюймов 12, на 1/2 дюйма ниже плоскости; и для шага 12 дюймов 12, на 1/4 дюйма ниже плоскости. Передняя кромка желоба всегда должна быть примерно на 1 дюйм ниже задней. Таким образом, если водосточный желоб переполнится, вода будет проливаться на переднюю кромку, а не пропитывать фасцию и заднюю часть.

Кромка желоба и уклон крыши

Предыдущий:

Установите собственные бесшовные желоба

Следующий:

Отвод дождя защищает открытый вход снаружи

Направляющая

Кровля

Глава

Гидроизоляция

Кровельные работы


Кровля

Полный ресурс, который включает в себя лучшие материалы и правильные методы для создания прочной, герметичной, привлекательной крыши на любом доме

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая
Руководство по проекту кровли.

Начать бесплатную пробную версию

Инструменты и материалы

• Кровельные покрытия

• Кровельные материалы

• Электроинструменты

• Удобные помощники

• Постановка и лестницы

• Спасательное оборудование

Замена и ремонт крыши

Вентиляция крыши

• Основы вентиляции

• Установка

Гидроизоляция

• Подложка

• Капельный край

• Облицовка смежных стен

• Мансардное окно и световой люк

• Дымоход мигает

• Вентиляционное мигание

• Желоба

Установка битумной черепицы

• Расчет черепицы

• Макет

• Установка

• Долины

Установка других типов крыш

• Кедровая черепица

• Металл

• Крыши с малым уклоном

• Сланец и плитка

Техническое обслуживание и ремонт кровли

Что такое правильный уклон желоба?

Многие домовладельцы не задумываются о уклоне водосточного желоба , но правильный уклон водосточного желоба имеет важное значение для общего функционирования вашей водосточной системы. Некоторые признаки того, что вам нужно отремонтировать или заменить водосточные желоба, более очевидны, чем другие. Однако другие, более незаметные проблемы могут указывать на плохую работу желоба, например 9.0122 уклон желоба . Также известный как шаг желоба , это величина, на которую желоба наклонены вниз по пути потока воды. Наклон водосточного желоба должен быть в основном неразличим, так как желоба должны казаться параллельными линии крыши на расстоянии. Без надлежащего уклона водосточного желоба вода начнет скапливаться в водосточных желобах во время ливней и больше не будет поступать в водосточные трубы. Важно иметь правильный уклон желоба . Слишком большой уклон будет выглядеть странно, снизит пропускную способность водосточных желобов и может привести к тому, что вода будет разбрызгиваться поверх водосточных желобов во время активного ливня.



Какой должен быть уклон водосточных желобов?

Надлежащий уклон водосточных желобов зависит от их длины и типа установленных водосточных желобов. Водосточные желоба должны иметь уклон не менее четверти дюйма на каждые 10 футов уклона водосточных желобов в направлении водосточной трубы.





Пример. Если у вас есть 40 футов водосточных желобов, расчет для определения правильного уклона водосточного желоба будет равен ¼ x 4 = 1 (т. е. 1 дюйм). Это означает, что водосточные трубы на конце каждого желоба должны быть установлены на 1 дюйм ниже, чем другой конец.



Как измерить

Уклон желоба



Чтобы рассчитать уклон желоба , вам нужно прикрепить один конец длинной веревки к самой высокой точке вашего желоба, а другой конец ваш водосток. Используйте выравниватель струн, чтобы убедиться, что струна полностью параллельна земле. Измерьте длину нити, чтобы определить расстояние между двумя точками. Как упоминалось в приведенном выше примере, если у вас есть желоба длиной 40 футов, вы уже знаете, что уклон должен составлять 1 дюйм. Возьмите конец веревки с водосточной трубой, опустите его на 1 дюйм и снова прикрепите. Отметьте оба конца нити карандашом или мелом, а затем снимите нить. Проведите мелом линию между двумя отмеченными точками, чтобы определить линию, по которой будут следовать ваши желоба. Повторите этот процесс для каждого участка водосточных желобов вокруг линии крыши.



Проблемы из-за неправильного

уклона желоба



Слишком большой уклон

Переполненные водосточные желоба направляют ненаправленную воду на софит и лицевую панель, что может привести к гниению древесины в этих местах. Ненаправленная вода также может стекать по вашему сайдингу, вызывая потенциальные повреждения и попадая в трещины в вашем фундаменте, что может привести к повреждению вашего фундамента и чрезвычайно дорогостоящему ремонту.



Слишком маленький уклон

Если поток воды в ваших желобах медленный или отсутствует, это, вероятно, является признаком водосточной системы с неправильным шагом желоба . Если в водосточных желобах недостаточно смолы, вода не сможет двигаться вниз. Затем вода начнет собираться в вашей водосточной системе, что, в свою очередь, утяжелит ваши желоба, создаст нагрузку на лобовую доску и, в конечном итоге, повредит как желоба, так и лобовую доску. Дополнительный вес воды оттянет желоба от вашего дома и придаст им «провисший» вид.



Сбор мусора

Неправильный шаг желоба не позволит водосточным желобам эффективно смывать листья или другой мусор, который может накапливаться в желобах. По мере того, как мусор накапливается в водосточной системе, он смешивается со стоячей водой и со временем превращается в ил, который увеличивает вес водосточных желобов и подвергает вашу водосточную систему риску ослабления крепления кронштейнов, выпавших из дома.



Зазоры в водосточной системе

Если водосточные желоба имеют неправильный уклон, между задней частью желоба, где находится лицевая панель, могут образовываться зазоры, через которые вода будет вытекать. Это может привести к тому, что вода стекает в одну конкретную область снаружи вашего дома, повреждая сайдинг или разрушая кирпичную кладку, а также может привести к повреждению водой лицевой панели. Чаще всего эти пробелы остаются незамеченными в течение длительного времени и могут привести к дорогостоящему ремонту.



Типы водосточных желобов



Водосточные желоба K-типа

Водосточные желоба K-типа являются одним из самых популярных типов водосточных желобов, и если вы покупаете дом, в нем, скорее всего, будет установлен желоб этого типа. Водосточные желоба K-стиля популярны из-за их внешнего вида и декоративности. Водосточные желоба в стиле K имеют более изогнутый профиль, чем другие типы водосточных желобов, доступные на рынке, и они точно имитируют внешний вид лепного украшения. Эти типы желобов могут удерживать больше воды, чем другие типы желобов, поэтому они являются популярным выбором для домовладельцев. Водосточные желоба K-типа бывают самых разных размеров и материалов, и, поскольку они плоские с тыльной стороны, водосточные желоба K-типа можно прикрутить заподлицо с вашим домом, создавая цельный внешний вид.



Водосточные желоба в викторианском стиле

Водосточные желоба этого типа, также называемые «старой готикой», очень своеобразны и имеют декоративный внешний вид, который великолепно смотрится в определенных домах. Этот стиль желоба основан на чугунных желобах, которые были чрезвычайно популярны в 19 веке. Тем не менее, они более модернизированы и создают эстетику традиционного, но стильного желоба. Этот тип желоба неглубокий, что означает, что он не может справиться с большим потоком воды по сравнению с другими типами желобов. Обычно вы найдете этот тип желоба установленным в более традиционных домах в викторианском стиле и домах меньшего размера из-за неглубокости желоба. Существенным преимуществом этих желобов является то, что они могут быть изготовлены на заказ в соответствии с вашими предпочтениями.



Полукруглые водосточные желоба

Полукруглые водосточные желоба — еще один популярный выбор водосточных желобов, поскольку они добавят эстетики вашему дому, но не будут слишком кричащими. Этот тип желоба обычно более традиционен по внешнему виду и хорошо подходит для домов с определенным архитектурным стилем. Этот тип желоба также бывает нескольких различных стилей, таких как одинарная, двойная или обратная кромка. Независимо от того, какой тип полукруглых желобов вы выберете, это не повлияет на работу желоба или сложность его установки в вашем доме. Эти водосточные желоба также изготавливаются из различных материалов, что позволяет домовладельцу легко настроить свои водосточные желоба. Эти желоба можно легко обрезать, чтобы они соответствовали длине вашего дома, и иметь варианты скрытых вешалок, чтобы вы не могли видеть, как желоба прикреплены к дому.



Европейские желоба

Европейские желоба представляют собой полукруглые желоба, выступ которых находится снаружи желоба. Эти желоба также устанавливаются в вашем доме с помощью видимой полукруглой подвески. Многие домовладельцы выбирают этот тип водосточных желобов, потому что они предлагают приятную эстетику и добавляют дому привлекательности. Это особенно верно, когда этот стиль желоба установлен с использованием меди. Этот тип желоба является отличным выбором, если вы живете в районе, подверженном колебаниям температуры или сильным штормам. Как правило, они изготавливаются из более прочных материалов и могут выдержать сильный шторм, который повреждает другие типы водосточных желобов или полностью отрывает их от вашего дома.



Материалы для водосточных желобов



Алюминиевые водосточные желоба

Алюминиевые водосточные желоба являются наиболее распространенным типом материала, используемого для водосточных желобов, доступных в настоящее время. Алюминиевые водосточные желоба невероятно легкие и простые в установке. Кроме того, вам не придется беспокоиться о коррозии водосточной системы. Вы можете легко подобрать цвет водосточных желобов к остальной цветовой гамме, так как алюминиевые водосточные желоба доступны в самых разных цветах. Этот тип водосточного материала также более экономичен, чем другие материалы.



Медные водосточные желоба

Этот тип водосточного желоба намного дороже, чем его алюминиевый аналог. Тем не менее, когда домовладельцы выбирают медь в качестве материала для своих желобов, они не стремятся сэкономить. При правильной установке вам не придется беспокоиться о росте плесени или грибка, а также о покраске. Медь со временем начнет покрываться патиной и добавит привлекательности вашему дому. К сожалению, медные желоба имеют такой же общий срок службы, как и алюминиевые желоба, и их легко повредить падающим деревом или большой веткой, поскольку медь является мягким металлом.



Водосточные желоба из оцинкованной стали

Водосточные желоба из оцинкованной стали представляют собой просто сталь, покрытую тонким слоем цинка для защиты стали. Эти желоба твердые, но они ржавеют, если их повредить. Домовладельцы, решившие установить этот тип желоба, должны быть готовы к необходимым ремонтным работам и должны быстро завершить ремонт, если водосточные желоба помяты или поцарапаны, чтобы избежать ржавчины. Этот тип желоба также требует профессиональной установки, как если бы они были установлены неправильно. Дренажа в желобе может быть недостаточно. Если это произойдет, у вас будет стоячая вода рядом с вашим домом. Если вы решите установить этот тип желоба в своем доме, также очень важно регулярно чистить их, чтобы удалить любой мусор, который может вызвать засор, и предотвратить появление ржавчины.



Водосточные желоба Galvalume

Водосточные желоба Galvalume представляют собой еще один тип стальных водосточных желобов, покрытых комбинацией цинка и алюминия, что делает этот материал надежным водосточным желобом, устойчивым к повреждениям и ржавчине. Водосточные желоба Galvalume изготавливаются путем погружения стали в жидкий цинк и алюминий и считаются специальными водосточными желобами, для получения которых вам необходимо обратиться к профессионалу. Важным фактором, который следует учитывать, когда вы думаете об установке желобов из оцинкованной стали, является климат, в котором вы живете. Эти типы желобов могут служить дольше, чем оцинкованная сталь, но при установке в определенных климатических условиях они могут прослужить до девяти раз дольше, чем желоба из оцинкованной стали.



Цинковые желоба

Цинковые желоба требуют гораздо более значительных капиталовложений по сравнению с алюминиевыми желобами, но они обычно служат в два раза дольше. Эти желоба сделаны из цинка с небольшим количеством меди и титана и обычно остаются неокрашенными. Со временем на цинковых желобах образуется защитное покрытие или патина, подобное медным желобам, которые помогут защитить их от внешних воздействий.



Виниловые желоба

По сравнению с другими материалами для водосточных желобов виниловые водосточные желоба намного дешевле. Виниловые желоба изготавливаются из прочного пластика, который защитит желоба от деформации или изгиба. Виниловые желоба также никогда не подвергаются коррозии, что делает их отличным выбором, если вы живете в районе с регулярными сильными штормами, но не хотите чистить желоба после каждого шторма.
