Стена наружная трехслойная каменная с облицовкой из кирпича

РЕКЛАМА

Еще статьи на эту тему:

⇒ Какие лучше сделать стены для дома
⇒ Клинкерная облицовка фасада дома кирпичом

Конструкция трехслойной стены с кирпичной облицовкой

В малоэтажном строительстве большой популярностью пользуется конструкция наружной стены, в которой три слоя: несущая стена — утеплитель — облицовка из кирпича (120 мм), Рис.1. Такая стена позволяет использовать эффективные для каждого слоя материалы.

Несущая стена из кирпича или бетонных блоков, является силовым каркасом здания.

РЕКЛАМА

Слой утеплителя. закрепленный на стене, обеспечивает необходимый уровень теплоизоляции наружной стены.

Облицовка стены из облицовочного кирпича защищает утеплитель от внешних воздействий и служит декоративным покрытием стены.

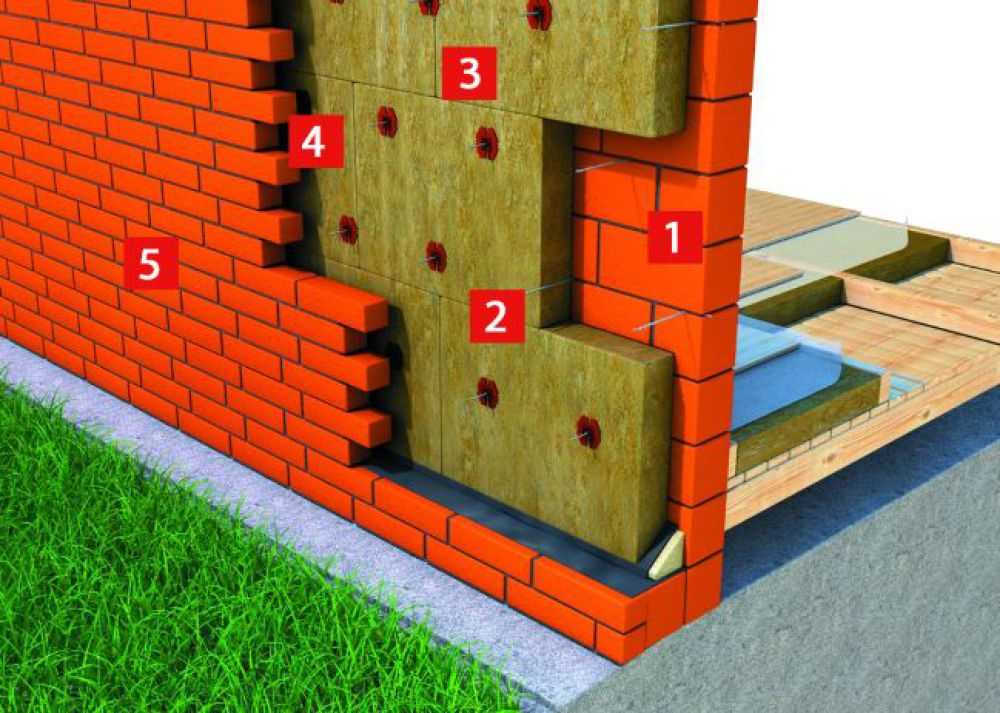

Рис.1. Трехслойная стена.
1 — внутренняя отделка; 2 — несущая стена; 3 — теплоизоляция; 4 — вентилируемый зазор; 5 — облицовка из кирпича; 6 — гибкие связи

У многослойных стен имеются и недостатки:

• • ограниченная долговечность материала утеплителя по сравнению с материалом несущей стены и облицовки;
  • выделение опасных и вредных веществ из утеплителя, пускай и в пределах допустимых норм;
  • необходимость использования специальных мер по защите стены от продувания и увлажнения — паронепроницаемые, ветрозащитные покрытия и вентилируемые зазоры;
  • горючесть полимерных утеплителей;

Несущая стена в трехслойной кладке

Несущая стена обычно выполняется из кирпича, вибропрессованных бетонных блоков, а также ячеистобетонных или легкобетонных малоформатных блоков плотностью более 700 кг/м³ . Толщина стены 180 — 640 мм.

Для одноэтажных зданий минимальная толщина кладки несущей стены из штучных материалов может составлять 180-250 мм. Для 2-3 этажных зданий — 290 мм.

Утепление стен в трехслойной кладке

В качестве утеплителя обычно применяют жесткие минераловатные плиты или листы вспененных полимеров: пенополистирола — экструзионный пенополистирол (ЭППС) или пенополистирольная плита (ППС), пенопласт ПСБ.

Реже используют теплоизоляционные плиты из ячеистого бетона и пеностекла, хотя эти материалы обладает рядом преимуществ по сравнению с выше указанными утеплителями.

Толщину утеплителя выбирают в зависимости от климатических условий района строительства.

Как определить необходимое сопротивление теплопередаче стены и рассчитать толщину утеплителя читайте в статье «Расходы на отопление и сопротивление теплопередаче».

Утепление стен дома минераловатными плитами

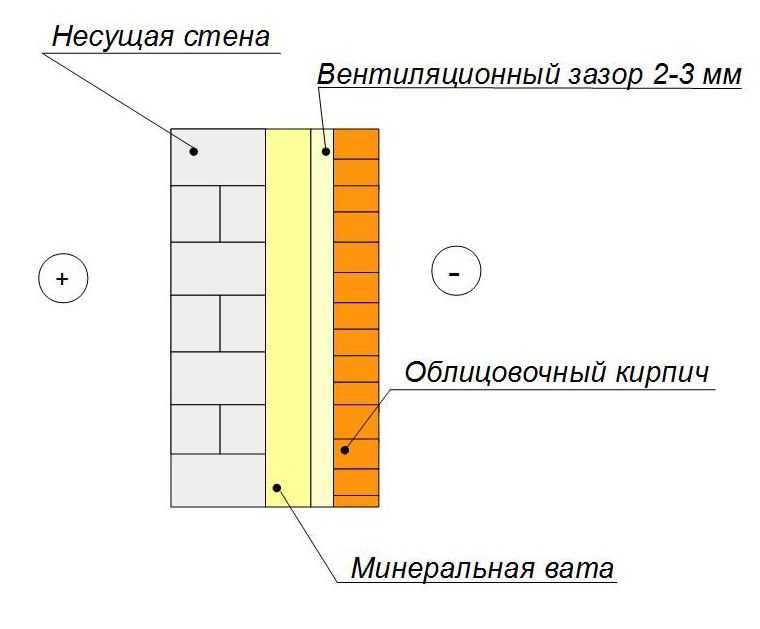

Минераловатные плиты закрепляют на несущей стене с устройством воздушного вентилируемого зазора между поверхностью плит и кирпичной облицовкой, или без зазора, Рис. 1.

Зачем нужен вентилируемый зазор и о влагонакоплении в стене подробно написано в статье «Точка росы, пароизоляция и вентилируемый воздушный зазор».

Проведенные расчеты влажностного режима стен показывают, что в трехслойных стенах  конденсат в утеплителе выпадает в холодное время года практически во всех климатических зонах России.

Количество выпадающего конденсата различно, но для большинства регионов укладывается в нормы, установленные СНиП 23-02-2003 «Тепловая защита зданий».  Накопления конденсата в конструкции стены при круглогодичном цикле не происходит за счет высыхания в теплое время года, что также является требованием указанных СНиП.

В качестве примера, на рисунках представлены графики количества конденсата в утеплителе по результатам расчетов для различных вариантов облицовки трехслойных стен жилого дома в г. Санкт-Петербург.

Рис. 2. Результат расчета влажностного режима стены c минераловатным утеплителем в качестве среднего слоя (керамзитобетон — 250 мм, утеплитель —100 мм,  кирпич —120 мм). Облицовка — кирпич керамический без вентзазора.

Рис. 3. Результат расчета влажностного режима стены с минераловатным утеплителем со штукатурным покрытием (керамзитобетон — 250 мм, утеплитель — 120 мм, штукатурное покрытие —10 мм). Облицовка — паропроницаемая штукатурка по плите утеплителя.

Рис. 4. Результат расчета влажностного режима стены, утепленной минераловатными плитами с вентилируемым зазором и покрытием типа «сайдинг» (кирпич — 380 мм, утеплитель —120 мм, сайдинг). Облицовка — вентилируемый фасад.

Из приведенных графиков наглядно видно, как барьер из облицовки, препятствующий  вентиляции наружной поверхности минераловатного утеплителя, приводит к увеличению количества конденсата в утеплителе. Хотя в годичном цикле накопления влаги в утеплителе не происходит, но при облицовке кирпичом без вентзазора в утеплителе ежегодно зимой конденсируется и замерзает значительное количество воды, Рис. 2. Влага накапливается и в примыкающем к утеплителю слое кирпичной облицовки

Увлажнение утеплителя снижает его теплозащитные свойства, что увеличивает расходы на отопление здания.

Кроме того, вода ежегодно при замерзании  разрушает утеплитель и кирпичную кладку облицовки. Причем циклы замораживания и размораживания за сезон могут происходить неоднократно. Утеплитель постепенно осыпается, а кирпичная кладка облицовки разрушается. Замечу, что морозостойкость керамического кирпича всего 50 — 75 циклов, а морозостойкость утеплителя не нормируется.

Замена утеплителя, закрытого кирпичной облицовкой, дорогое удовольствие. Более долговечны в этих условиях  гидрофобизированные минераловатные плиты высокой плотности. Но эти плиты имеют и более высокую стоимость.

Количество конденсата сокращается или конденсация совсем отсутствует если обеспечить лучшую вентиляцию поверхности утеплителя — рис.3 и 4.

Другой путь устранения конденсации — увеличение сопротивления паропроницанию несущей стены. Для этого поверхность несущей стены закрывают пароизоляционной пленкой или используют теплоизоляционные плиты с нанесенной на их поверхность пароизоляцией. При креплении на стену поверхность плит, покрытая пароизоляцией, должна быть обращена к стене.

Устройство вентилируемого зазора, герметизация стен паронепроницаемыми покрытиями усложняет и удорожает конструкцию стены. К чему приводит увлажнение утеплителя в стенах зимой написано выше.  Вот и выбирайте. Для районов строительства с суровыми зимними условиями устройство вентилируемого зазора может быть экономически оправдано.

В стенах с вентилируемым зазором применяют минераловатные плиты плотностью не менее 30-45 кг/м³, оклеенные с одной стороны ветрозащитным покрытием. При использовании плит без ветрозащиты по наружной поверхности теплоизоляции, следует предусматривать ветрозащитные покрытия, например, паропроницаемые мембраны, стеклохолст и др.

В стенах  без вентилируемого зазора рекомендуется применять минераловатные плиты плотностью 35-75 кг/м³. В конструкции стены без вентилируемого зазора теплоизоляционные плиты устанавливаются свободно в вертикальном положении в пространстве между основной стеной и облицовочным слоем кирпича. В качестве опорных элементов для утеплителя служат крепления, предусмотренные для крепления кирпичной облицовки к несущей стене — арматурная сетка, гибкие связи.

В стене с вентзазором утеплитель и ветрозащитное покрытие крепят к стене с помощью специальных дюбелей из расчета 8 -12 дюбелей на 1 м² поверхности. Дюбели должны быть заглублены в толщу бетонных стен на 35-50 мм, кирпичных — на 50 мм, в кладку из пустотного кирпича и легкобетонных блоков — на 90 мм.

Утепление стен пенополистиролом или пенопластом

Жесткие плиты из вспененных полимеров размещают в середине конструкции трехслойной кирпичной стены без вентилируемого зазора.

Плиты из полимеров имеют очень высокое сопротивление паропроницанию. Например, слой утеплителя стены из плит пенополистирола (ЭППС) имеет сопротивление в 15-20 раз большее, чем у кирпичной стены такой же толщины.

Утеплитель при герметичной укладке является в кирпичной стене паронепроницаемым барьером. Пар из помещения на наружную поверхность утеплителя просто не попадает.

При правильно выбранной толщине утеплителя температура внутренней поверхности утеплителя должна быть выше точки росы. При выполнении этого условия, конденсации пара на внутренней поверхности утеплителя не происходит.

Минеральный утеплитель — ячеистый бетон низкой плотности

В последнее время набирает популярность еще один вид утеплителя — изделия из ячеистых бетонов низкой плотности. Это теплоизоляционные плиты на основе уже известных и применяемых в строительстве материалов — автоклавного газобетона, газосиликата.

Теплоизоляционные плиты из ячеистого бетона имеют плотность 100 — 200 кг/м³ и коэффициент теплопроводности в сухом состоянии 0,045 — 0,06 Вт/м^оК. Примерно такую же теплопроводность имеют минераловатные и пенополистирольные утеплители. Выпускаются плиты толщиной 60 — 200 мм. Класс прочности на сжатие В1,0 (прочность на сжатие не менее 10 кг/м³.) Коэффициент паропроницания 0,28 мг/(м*год*Па).

Теплоизоляционные плиты из ячеистых бетонов являются хорошей альтернативой утеплителям из минеральной ваты и пенополистирола.

Известные на строительном рынке торговые марки теплоизоляционных плит из ячеистых бетонов: «Multipor», «AEROC Energy», «Бетоль».

Преимущества плит теплоизоляции из ячеистых бетонов:

Самый главный — это более высокая долговечность. Материал не содержит никакой органики — это искусственный камень. Имеет довольно высокую паропроницаемость, но меньшую, чем утеплители из минеральной ваты.

Структура материала содержит большое количество открытых пор. Влага, которая конденсируется в утеплителе зимой, быстро высыхает в теплое время года. Накопления влаги не происходит.

Теплоизоляция не горит, под действием огня не выделяет вредных газов. Утеплитель не слеживается. Плиты утеплителя более твердые и механически более прочные.

Стоимость утепления фасада плитами из ячеистых бетонов, в любом варианте не превышает затрат на теплоизоляцию минераловатным утеплителем или пенополистиролом.

При монтаже теплоизоляционных плит из газобетона выполняют следующие правила:

Теплоизоляционные плиты из газобетона толщиной до 100 мм крепятся на фасад с помощью клея и дюбелей, 1-2 дюбеля на плиту.

Из плит толщиной более 100 мм вплотную к утепляемой стене выкладывают стенку. Кладку ведут на клей с толщиной шва 2-3 мм. С несущей стеной кладку из плит утеплителя соединяют анкерами — гибкими связями из расчета, пять связей на 1 м² стены. Между несущей стеной и утеплителем можно оставить технологический зазор 2-15 мм.

Лучше связать все слои стены и кирпичную облицовку кладочной сеткой. Это увеличит механическую прочность стены.

Утепление стены пеностеклом

Трехслойная стена дома с утеплением пеностеклом и облицовкой из кирпича.

Еще один вид минерального утеплителя, который появился на строительном рынке сравнительно недавно,  это плиты из пеностекла.

В отличие от теплоизоляционного газобетона, пеностекло имеет закрытые поры. Благодаря чему, плиты из пеностекла плохо впитывают воду и имеют низкую паропроницаемость. Вентилируемый зазор между утеплителем и облицовкой не нужен.

Утеплитель из пеностекла долговечен, не горит, не боится влаги, не повреждается грызунами. Имеет более высокую стоимость, чем все, указанные выше, виды утеплителей.

Монтаж плит пеностекла на стену осуществляется с помощью клея и дюбелей.

Толщину утеплителя выбирают в два этапа:

1. 1. Выбирают, исходя из необходимости обеспечить требуемое сопротивление теплопередаче наружной стены.
   2. Затем выполняют проверку на отсутствие конденсации пара в толще стены. Если проверка показывает обратное, то приходится увеличивать толщину утеплителя. Чем толще утеплитель — тем меньше риск конденсации пара и влагонакопления в материале стены. Но, это приводит к увеличению расходов на строительство.

Особенно большая разница в толщине утеплителя, выбранного по двум вышеуказанным условиям, имеет место при  утеплении стен с высокой паропроницаемостью и низкой теплопроводностью. Толщина утеплителя для обеспечения энергосбережения получается для таких стен сравнительно маленькой, а для отсутствия конденсации — толщина плит должна быть неоправданно большой.

При утеплении газобетонных стен (а также из иных материалов с низким сопротивлением паропроницанию и высоким сопротивлением теплопередаче — например, деревянных, из крупнопористого керамзитобетона) толщина полимерной теплоизоляции по расчету влагонакопления получается значительно большей, чем это необходимо по нормативам для энергосбережения.

Для уменьшения поступления пара рекомендуется устраивать слой пароизоляци на внутренней поверхности стены (со стороны теплого помещения), Рис. 6. Для устройства пароизоляции изнутри для отделки выбирают материалы с высоким сопротивлением паропроницанию — на стену наносят грунтовку глубокого проникновения в несколько слоев, цементную штукатурку, виниловые обои.

Устройство пароизоляции изнутри обязательно для стен из газобетона, газосиликата при любом варианте утепления и облицовки фасада.

Следует учитывать, что в кладке стен нового дома всегда содержится большое количество строительной влаги. Поэтому, лучше дать возможность стенам дома хорошо просохнуть снаружи. Работы по утеплению фасада рекомендуется производить после того, как будет закончена внутренняя отделка, и не раньше, чем через год после окончания этих работ.

Облицовка наружных стен дома кирпичом

Облицовка наружных стен дома кирпичом долговечна и, при использовании специального цветного облицовочного лицевого кирпича, а еще лучше клинкерного кирпича. достаточно декоративна. К недостаткам облицовки можно отнести сравнительно большой вес облицовки, высокую стоимость специального кирпича, необходимость уширения фундамента.

Особенно необходимо отметить сложность и дороговизну демонтажа облицовки для замены утеплителя.  Срок службы минераловатных и полимерных утеплителей не превышает 30 — 50 лет. В конце срока службы теплосберегающие свойства стены уменьшаются более чем на треть.

С облицовкой из кирпича следует применять самые долговечные утеплители, обеспечивая им в конструкции стены условия для максимально длительной работы без замены (минимальное количество конденсата в стене). Рекомендуется выбирать минераловатные утеплители высокой плотности и полимерные из экструдированного пенополистирола, ЭППС.

В стенах с облицовкой из кирпича, выгоднее всего использовать минеральные утеплители из автоклавного газобетона или пеностекла, срок службы которых значительно больше, чем минераловатных и полимерных.

Кладку кирпичной облицовки выполняют в полкирпича, 120 мм. на обычном кладочном растворе.

Стену без вентилируемого зазора, утепленную плитами с высокой плотностью (минвата — более 50 кг/м³, ЭППС), можно облицевать кладкой кирпичом на ребро — 60 мм. Это позволит уменьшить общую толщину наружной стены и цоколя.

Кладка кирпичной облицовки связывается с кладкой несущей стены  стальной проволокой или арматурной сеткой, защищенными от коррозии, или специальными гибкими связями (стеклопластиковыми и т.п.).  По вертикали сетку или связи располагают с шагом 500-600 мм. (высота плиты утеплителя), по горизонтали — 500 мм., при этом количество связей на 1 м² глухой стены — не менее 4 шт. На углах здания по периметру оконных и дверных проемов 6-8 шт. на 1 м².

Кладку кирпичной облицовки продольно армируют кладочной сеткой с шагом по вертикали не более 1000-1200 мм.  Кладочная сетка должна заходить в швы кладки несущей стены.

Для вентиляции воздушного зазора в нижнем ряду облицовочной кладки устраивают специальные продухи из расчета 75 см² на каждые 20 м² поверхности стены. Для нижних продухов можно использовать щелевой кирпич, положенный на ребро таким образом, чтобы наружный воздух через отверстия в кирпиче имел возможность проникать в воздушную прослойку в стене. Верхние продухи предусматривают в карнизной части стены.

Вентиляционные отверстия также могут быть выполнены путем частичного заполнения цементным раствором вертикальных швов между кирпичами нижнего ряда кладки.

Установка окна и двери в трехслойной стене

Размещение окна и двери в толще трехслойной стены должно обеспечивать минимальные теплопотери через стену в месте установки.

В трехслойной утепленной снаружи стене коробку окна или двери устанавливают в одной плоскости со слоем утеплителя на границе теплоизоляционного слоя — как показано на рисунке.

Такое расположение окна, двери по толщине стены обеспечит минимальные теплопотери в месте примыкания.

Посмотрите видеоурок на тему: как правильно выполнить кладку трехслойной стены дома с облицовкой кирпичом.

Советы застройщику

При облицовке стен кирпичом важно обеспечить долговечность слоя утеплителя. Наибольший срок службы обеспечит теплоизоляция плитами из ячеистого бетона низкой плотности или пеностекла.

Важно также снижать количество влаги в наружных стенах в зимний период. Чем меньше конденсируется влаги в утеплителе и облицовке, тем больше срок их службы и выше теплозащитные свойства. Для этого необходимо принимать меры по снижению паропроницаемости несущей стены, а для паропроницаемого утеплителя рекомендуется устраивать вентилируемый зазор на границе с облицовкой.

Для утепления трехслойной стены минеральной ватой лучше использовать плиты плотностью не менее 75 кг/м³ с вентилируемым зазором.

Стена, утепленная минватой с вентилируемым зазором, быстрее высыхает от строительной влаги и не накапливает влагу в процессе эксплуатации.  Утеплитель не горит.

Вариант с зазором обойдется дороже за счет увеличения общей толщины наружных стен и цоколя. Стоимость минераловатных плит также растет с увеличением их плотности.

Утепляя стены экструдированным пенополистиролом (ЭППС, XPS) можно несколько сократить затраты на строительство, за счет уменьшения общей толщины наружной стены и цоколя.

Не стоит утеплять трехслойную стену пенопластом и изделиями из минеральной ваты низкой плотности. Срок службы таких дешевых утеплителей будет небольшим.

Когда менять утеплитель? — ответ на этот вопрос Вы найдете в одной из статей на эту тему (ссылки ниже).

Еще статьи на эту тему:

⇒ Какие лучше сделать стены для дома
⇒ Клинкерная облицовка фасада дома кирпичом

Кладка с облицовкой стен

Одновременно с возведением стен может вестись и их облицовка из керамических лицевых, отборных стандартных, силикатных, бетонных лицевых кирпичей и других штучных изделий. При облицовке силикатным кирпичом цоколь, пояса, парапеты и карниз выполняются из керамического кирпича. Для наружного слоя могут также ис­пользоваться бетонные и керамзитобетонные блоки со шту­катуркой.

Кирпичная кладка с лицевым кирпичом.

Облицовка стен лицевым кирпичом производится при одновременном воз­ведении на том же растворе. Для облицовки, как правило, используют одинарный или утолщенный полуторный ли­цевой кирпич, укладываемый в наружную версту одновре­менно с кладкой обычных рядовых кирпичей по многоряд­ной системе перевязки (рис. 1).

Облицовка одинарным кирпичом может вестись также при выполнении основной кладки утолщенным полуторным кирпичом (камнем керамическим — 250 х 120 х 88 мм) или модульным полнотелым кирпичом 288 х 138 х 138 мм) (рис. 2).

Затем в уровне лицевых тычковых кирпичей кладку выравнивают рядовым нелицевым кирпичом, также уложенным тычками. После этого выкладывают внутреннюю часть стены из 3 рядов камней по цепной системе пере­вязки. Перевязывают облицовку через 4 ряда тычковыми кирпичами, защемленными во внутренней части стены.

Рассмотрим раскладку кирпичей при кладке прямого угла с использованием в качестве облицовки одинарного кирпича, а в основной кладке — утолщенного полуторного кирпича (рис. 3). Вначале выкладывают облицовочную версту, 1-й ряд которой состоит из целых кирпичей, уложен­ных тычком, а 4 следующих — из 3 ложковых рядов. Чтобы обеспечить перевязку вертикальных швов облицовочного слоя в углах кладки кирпича, в смежных тычковых рядах ук­ладывают трехчетвертки.

Облицовку утолщенным кирпичом (керамическим кам­нем) ведут методом обычной кладки. Сначала выкладывают облицовочную версту из тычкового и 3 ложковых рядов, а внутреннюю часть стены (на высоту ложковых рядов об­лицовки) возводят из рядового одинарного кирпича. Обли­цовочную версту выкладывают по многорядной системе перевязки. В углах стен в каждом тычковом ряду укладыва­ют ложком по 2 трехчетвертки. Прокладные тычковые ряды из утолщенного кирпича связывают облицовку с остальной частью стены. Кладка внутренней части стены и облицовки ведется по цепной системе перевязки.

Кладка из легкобетонных камней с облицовкой кирпичом.

Кладка, выполненная из 2 видов каменного материала, называется смешанной, или комбинированной. Как правило, комбинированная кладка состоит из мелкоштучных конст­рукционных и теплоэффективных материалов, при этом на­ружная часть выполнена из лицевого кирпича или других защитно-декоративных материалов, изделий и фасадных систем, а внутренняя — из теплоэффективных строитель­ных изделий, например, пенобетонных, газосиликатных или керамзитобетонных блоков. Поскольку между внутрен­ней и наружной частями стены размещают теплоизоляци­онный материал, такие конструкции обычно называют трехслойными.

Трехслойные стены чаще всего возводятся в 2 этапа: вначале кладут несущую внутреннюю стену с оставленны­ми анкерами, служащими для соединения всех слоев, за­тем одновременно монтируют термическую изоляцию и кладут фасадный слой из клинкерного или облицовочного кирпича.

Строительство из легкобетонных блоков в принципе аналогично строительству из кирпича. Ряды стеновых бло­ков перевязывают точно так же, как и ряды кирпича. При этом рисунок швов не играет никакой роли; здесь исполь­зуется только один тип перевязки — ложковый, когда каж­дый верхний блок перекрывает нижний на половину дли­ны. Блоки можно легко пилить вручную при помощи ножовки или ленточной электропилы.

Напомним, что кладку стен из легкобетонных блоков следует вести на цоколе из влагостойких материалов по гидроизоляции из рубероида с перехлестом полотнищ не менее 100 мм или гидроизола, гидростеклоизола, бикро-эласта и т. п. Высота цоколя наружных стен должна состав­лять не менее 400 мм от отмостки.

Кладку ведут от углов здания, отступив от облицовоч­ных рядов на величину воздушного зазора для заполнения эффективным утеплителем. Кладка легкобетонных блоков должна осуществляться на клею, что приводит к значитель­ному сокращению связующего материала. Такая кладка выглядит эстетично, не требует трудоемких отделочных работ и повышает термическое сопротивление ограждаю­щих конструкций. Однако на практике нередко применя­ется «дешевый» пено- или газобетон, размеры которого имеют существенные отклонения от нормы, и кладка бло­ков осуществляется на раствор, что сводит все теплотех­нические достоинства этого материала на нет. В случае кладки на раствор рекомендуется применять цементно-из­вестковый раствор марки 25 или выше (состав по объему: цемент М400-500, известь, песок — 1 : 0,9 : 8).

Минимальную ширину простенков в несущих стенах определяют расчетом, но не менее 1 030 мм. Для перекры­тия оконных и дверных проемов применяют железобетон­ные перемычки, с заходом на простенки из блоков не ме­нее 250 мм. При этом под опоры перемычек укладывают арматурные сетки с ячейками 70 х 70 мм из стержней диа­метром 4 мм.

Утеплитель закрепляется на готовой несущей стене из легкобетонных блоков проволочными анкерами, предвари­тельно заложенными в кладку (роль фиксаторов играют специальные шайбы с антикоррозионным покрытием), или специальными тарельчатыми дюбелями из расчета не ме­нее 5 шт. на 1 м2. Для защиты волокнистых утеплителей от продувания их укрывают со стороны воздушной прослой­ки ветрозащитным стеклохолстом или иным соответствую­щим материалом (например, мембраной типа «Тууек»). При этом следует учитывать, что между утеплителем и облицо­вочным слоем необходимо оставлять еще и дополнитель­ный вентиляционный зазор шириной 20-40 мм.

Наружная стена, которая защищает утеплитель от не­благоприятных внешних воздействий и формирует фасад здания, сооружается из облицовочного кирпича (или лег­кобетонных блоков со штукатурным слоем). Ее толщина — 1/2 кирпича.

Чтобы обеспечить вентиляцию стен, в нижнем ряду кладки устраивают специальные продухи — зазоры между торцами некоторых кирпичей шириной 10-12 мм из рас­чета 75 см на каждые 20 м2 поверхности стены (рис. 4). Как правило, каждая готовая стена в итоге должна иметь 4 отверстия в первом ряду кладки и 4 отверстия в верхней, карнизной части дома. Шаг между отверстиями не должен превышать 4 м.

Для нижних продухов можно использовать щелевой кирпич, положенный на ребро таким образом, чтобы на­ружный воздух через отверстия в кирпиче имел возмож­ность проникать в воздушную прослойку в стене. Венти­ляционные отверстия также могут быть выполнены путем частичного заполнения цементным раствором вертикаль­ных швов между кирпичами или блоками нижнего ряда кладки. Ограничительная деревянная рейка, помешенная в середине вертикального шва, позволит оставить его ниж­нюю часть не заполненной раствором.

Внутренний и наружный слои ограждающей трехслой­ной конструкции должны быть связаны между собой гиб­кими связями (рис. 5). С позиции теплотехники послед­ние являются мостиками холода и могут значительно снизить термическое сопротивление всей ограждающей конструкции. При этом самое большое снижение теплосопротивления дает применение жестких кирпичных связей, поэтому они устраиваются реже. Использование связей из нержавеющей стали значительно уменьшает теплопотери.

В этом случае стены связаны друг с другом закладными элементами, выполненными в виде скобы из арматуры диа­метром 4-6 мм. Отогнутые в разных плоскостях законцовки каждой скобы располагаются в слоях раствора соединяе­мых стен — в каждом ряду камня (через 3 ряда кирпича по высоте) на расстоянии не более 750 мм. Анкеры закрепля­ются в горизонтальных или вертикальных швах кладки при глубине заведения анкера в стену не менее 120 мм. Также можно использовать Т-образные анкеры из полосовой не­ржавеющей стали толщиной 4 мм. Весьма распространенные в строительстве сварные сетки из арматуры диаметром 4- 6 мм и с ячейками 50 х 50 мм наименее предпочтительны. Арматурные сетки устанавливают через 6 рядов облицовоч­ного кирпича.

Оптимальным можно считать применение гибкой стеклопластиковой или базальтопластиковой арматуры, облада­ющей очень низкой теплопроводностью: в этом случае теплопотери, как правило, не превышают 2%. Такие связи укладываются в швы кладки на глубину 60-80 мм на рассто­янии 600 мм друг от друга по высоте стены и 500-1000 мм вдоль стены (2-5 шт. на 1 м2).

Объяснение стеновых систем с облицовкой из кирпича: Полное руководство

Использование облицовки из кирпича (кирпичной облицовки) началось в 1990-х годах в ответ на потребности и потребности в повышении тепловой эффективности стеновых систем. Кирпичная фанерная конструкция стены создала полость для размещения изоляции, устранения тепловых мостов и повышения энергоэффективности.

Что такое кирпичная фасадная стена?

Системы наружных стен, облицованные кирпичом, содержат одну ненесущую створку снаружи для эстетических целей. Кирпичные фасады также обеспечивают внешний барьер для защиты от непогоды. К особенностям кирпичной фасадной стены относятся:

• Конструктивная полка, механически прикрепленная к внутренней части, поддерживает панели из облицовочного кирпича.
• Несущая конструкция секции, облицованной кирпичом, обеспечивается внутренней стеной из стали, бетона или дерева, образующей опорную стену.
• Открытая полость между кирпичной и опорной стенами обеспечивает пространство для добавления изоляции и устройств для сбора раствора.
• Детали кирпичной облицовки должны иметь надлежащие оклады и водоотводные устройства, чтобы вода могла выходить из полости наружу здания.

Кирпичная облицовка и системы стен из сплошного кирпича

Различия между стенами из полнотелого кирпича и облицованными кирпичом связаны с тем, как строитель собирает кирпич в стеновой системе и детали кирпичной облицовки — и то, и другое влияет на структуру стен. и тепловые характеристики.

Вплоть до середины 1900-х многие строители использовали полнотелые кирпичные конструкции. В полнотелом кирпиче (полный кирпич, двойной кирпич или кирпич и блоки) используется несколько слоев (витков) кирпича, скрепленных держателями рядами или металлическими связями. Как внутренние, так и внешние витки несут горизонтальные и вертикальные нагрузки. Также было принято заменять невидимый внутренний слой бетоном или шлакоблоками.

Толстые прочные кирпичные стены обеспечивают структурную поддержку здания. Они могут поддерживать широкий спектр кровли. Однако полнотелое кирпичное строительство не обеспечивает теплоизоляции, поэтому современные строители используют его в основном для сооружений, не требующих энергоэффективности.

Преимущества облицовочного кирпича перед стенами из сплошного кирпича

Стены из облицовочного кирпича имеют ряд преимуществ перед наружными стенами из сплошного кирпича:

Энергоэффективность

Термические свойства кирпича делают его неэффективным изолятором. Добавление изоляции к полым стенам из шпона значительно повышает энергоэффективность стены по сравнению со стенами из полнотелого кирпича.

Дренаж воды

Стены с полыми стенами, облицованными кирпичом, используют дренажные системы для отвода воды из-под кирпича наружу. Стены из массивного кирпича противостоят проникновению влаги, отводя объемную воду на поверхность и поглощая, накапливая и затем выделяя влагу. Однако, если кирпич пропитается (из-за неправильной детализации или отсутствия ухода), кладка будет портиться, что повлияет на материалы внутри здания.

Sto Masonry Veneer Wall Systems

Sto предлагает несколько простых в применении решений для создания облицовочных стеновых систем: Sto Masonry Veneer Engineered Systems и StoPanel Brick ci. Строители и архитекторы ценят существенные преимущества облицовочных кирпичных систем Sto. Наши комплексные стеновые системы включают в себя воздухо- и водостойкие барьеры, теплоизоляцию, арматуру и множество вариантов эстетичного фасада, например облицовку кирпичом. Кроме того, наши облицованные кирпичом стены представляют собой устойчивую, законченную стеновую систему с огнестойкостью.

StoPanel Brick ci

Легкие, энергосберегающие и огнестойкие сборные стеновые панели StoPanel® Brick включают гипсовую обшивку, стальной каркас, наружную изоляцию и непрерывный воздушный барьер с тонкой облицовкой из кирпича или каменной кладки. доля веса традиционного толстого облицовочного кирпича. Кроме того, StoPanel® Brick соответствует многочисленным строительным нормам и стандартам устойчивого развития или превосходит их.

StoPanel® Brick обеспечивает соответствие строительным нормам,

• 2021 МБК
  • Глава 7: Конструкция с классом огнестойкости
  • Глава 16: Конструктивное сопротивление поперечной ветровой нагрузке
  • Глава 26: Типы I-IV (негорючие) Конструкция, сопротивление воспламенению, характеристики поверхностного горения
• NFPA 285 и NFPA 268 для негорючей конструкции (типы I-IV). См. ICC ESR 1233 и проект HAI № 1JJB05184.001.
• 2021 МЭКК
  • Глава 4: Непрерывный воздушный барьер
• 2021 ИГКС
• • Глава 6: Энергосбережение, эффективность и качество атмосферы (Раздел 606: Изоляция тепловой оболочки здания и герметизация воздуха) Альтернативный путь соответствия: ASHRAE 189.1-2009

Устойчивый блок StoPanel® Brick соответствует,

• Соответствие энергетическим стандартам 2021 ASHRAE 90.1 Раздел 5: Непрерывный воздушный барьер
• Соответствие стандартам экологического строительства ASHRAE 189.1 – 2009 Нормативное приложение B: Непрерывный воздушный барьер
• Соответствие требованиям LEED Право на получение кредитов в следующих категориях NC (новое строительство): Энергия и атмосфера (EA) Материалы и ресурсы (MR) Инновации в дизайне (ID)

StoPanel Brick ci Project

Легкий и энергоэффективный StoPanel® Brick ci представляет собой готовую сборную наружную стеновую панель с непрерывным воздухо- и водостойким барьером и внешней изоляцией с облицовкой, похожей на тонкий кирпич.

Вествуд Склад, Вествуд, Нью-Джерси.
Продукты Sto: StoPanel® Classic ci, StoPanel® Brick ci

Владелец: The Hampshire Companies
Генеральный подрядчик: Hollister Construction
Архитектор: SNS Architects & Engineers
PC Engineers: SNS Architects & Engineers

Подрядчики быстро установили сборные панели и эффективно, несмотря на тяжелые условия работы на этой стройплощадке. Кроме того, архитекторы выполнили сложные задачи дизайна отделки здания, включая различные текстуры, с комбинацией двух различных систем StoPanel®: StoPanel® Classic ci и StoPanel® Brick ci.

StoTherm® ci MVES Кирпичная облицовка

Полностью протестированная и соответствующая нормам StoTherm ci MVES предлагает спроектированную изоляционную стеновую систему с приклеенной кладочной облицовкой (AMV) из тонкого кирпича, керамической плитки, а также искусственного и натурального камня. Он включает в себя непрерывную внешнюю изоляцию и воздухо- и водостойкий барьер с высокопрочным клеем для каменной кладки Sto, обеспечивающий превосходную воздухонепроницаемость и непроницаемость для атмосферных воздействий с выдающимися тепловыми характеристиками и долговечностью.

StoTherm® ci MVES создает энергосберегающие, воздухо- и водостойкие и эстетически привлекательные коммерческие и жилые или коммерческие стены, идеально подходящие для экстремальных климатических условий Северной Америки. Кроме того, он предлагает бесконечное сочетание цветов, текстур, профилей и эффектов для создания настраиваемых готовых поверхностей, включая кирпич, применимых к любой стеновой системе Sto.

Sto предлагает лучшие системы облицовки кирпичом

Легкие системы облицовки кирпичом Sto ( Sto Masonry Veneer Engineered Systems и StoPanel Brick ci.) предоставляют архитекторам и подрядчикам единую систему, которая предлагает множество рисунков и цветов кирпича для раствора и отделки. слоев – идеально подходит для модернизации и нового строительства. Кроме того, наши полные системы облицовки кирпичом способствуют созданию энергоэффективных, влагостойких и огнестойких, безопасных и здоровых зданий и домов.

Не стесняйтесь обращаться к профессионалам Sto сегодня, чтобы узнать больше о стеновых системах из кирпичного шпона.

Легко утеплить стены вашего кирпичного дома

Следуй за мной

Прочная обшивка, которую волк не может пробить, но зимняя стужа может.

Солидный и эффектный, «вы не ошибетесь», инвестируя в старый кирпичный дом. Но, несмотря на всю его надежность, в вашем старом кирпичном доме не хватает чего-то фундаментального… теплоизоляции стен.

Зачем утеплять стены кирпичного дома?

Изоляция уменьшает потери тепла из вашего дома, позволяя ему удерживать больше тепла, делая его теплее и легче обогревать. Счета за отопление могут быть уменьшены, и ваш дом станет более сухим, тихим и в целом более комфортным и здоровым местом для жизни. Оказавшись в новом доме, вы заметите, как легко поддерживать комфортную, сухую и здоровую внутреннюю среду. Insulmax ^® может сделать это реальностью в вашем старом доме, поскольку мы повышаем изоляцию вашего дома до современных стандартов.

Как мы утепляем ваши стены

Оценка

Подробный отчет о предварительной оценке вашего дома, чтобы убедиться, что вы и ваша семья получите все преимущества Insulmax ^® .

Установка

Полости в стенах заполняются изоляцией из минерального волокна Insulmax ^® , как правило, в течение дня. Выходите утром из холодного дома и возвращайтесь после работы в утепленный!

Завершение установки

Тепловизионное оборудование используется для обеспечения изоляции всех областей перед заполнением и завершением монтажных отверстий. Ваша установка покрывается письменным 50-летним Insulmax ^® гарантия*, сопровождающая утвержденную заявку совета.

Что другие владельцы кирпичных/блочных домов могут сказать об Insulmax ^®

Почему выбирают

Insulmax ^® ?

Гарантия установки

Установщики Insulmax ^® проходят независимое обучение, имеют лицензии и проходят аудит, чтобы гарантировать соблюдение стандартов Insulmax ^® . Тепловизионные камеры высокого разрешения используются во время и после каждой установки, чтобы обнаружить полости и убедиться, что ваши стены полностью изолированы.

Национальная поддержка с местным обслуживанием

Insulmax ^® является крупнейшей и наиболее специализированной группой по модернизации стеновых изоляционных материалов в Новой Зеландии. Наши филиалы, управляемые владельцами, по всей стране предлагают услуги на местах, опираясь на поддержку и опыт на национальном уровне. Тысячи новозеландских домовладельцев уже пользуются преимуществами модифицированной изоляции стен Insulmax ^® .

Невероятная гибкость установки

Insulmax ^® сертифицирован для установки через ВСЕ распространенные внешние и внутренние облицовки со строительной бумагой или без нее, что дает вам возможность выбора способа установки вашего дома, независимо от его возраста и покрытия. Мы сертифицированы для установки наружных стен ВСЕХ типов старых домов, со строительной бумагой или без нее.

Самое маленькое установочное отверстие

Insulmax ^® — это «хирурги-замочные скважины» в мире изоляции, использующие установочное отверстие меньше монеты в 10 центов (16 мм). Наименьший размер отверстий сводит к минимуму воздействие на ваш дом и оставляет места установки, которые трудно обнаружить, с длительной долговечностью.

Гарантировано и сертифицировано

Метод модифицированной изоляции стен Insulmax ^® был первой системой модифицированной изоляции стен в Новой Зеландии, получившей сертификат CodeMark, который демонстрирует соответствие Строительному кодексу Новой Зеландии и одобрен каждым советом в Новой Зеландии. Каждая установка изоляции стен сопровождается 50-летней письменной гарантией.

Экологичность

Insulmax ^® предотвращает попадание тонн строительных материалов на свалки за счет устранения необходимости снимать облицовку стен. Insulmax ^® производится из инертных минералов и на 84% состоит из бытовых отходов. Он не содержит CFC и HCFC и классифицируется как имеющий нулевой потенциал разрушения озонового слоя и нулевой потенциал глобального потепления.

Нам доверяют в Европе и Великобритании

Произведены в Европе в соответствии со стандартами ISO9001 и уже более 20 лет пользуются доверием в стенах более 1 миллиона домов в Великобритании.
