Предохранительный клапан в системе отопления: сбросной и аварийный

При резких перепадах температуры теплоносителя в трубах возникает избыточное давление, которое может привести к их разрыву или деформации. Кроме того, во время эксплуатации отопительной системы могут возникать различные сбои, что также может привести к скачку давления в теплосети. Исключить такую ситуацию позволяет монтаж предохранительного клапана в системе отопления.

Устройство относится к группе безопасности отопительных приборов и служит для предотвращения различных повреждений. С помощью таких механизмов также может осуществляться регулировка температуры жидкости в теплосети.

Типы предохранителей

Предохранительный клапан для систем обогрева имеет несколько разновидностей, отличающихся по принципу работы и выполняющих различные функции:

• сбросной;
• обратный;
• воздушный;
• регулирующий;
• перепускной.

Сбросной

Устройства сбросного типа заранее рассчитываются на определенное давление, при превышении которого происходит удаление лишнего теплоносителя. Для стравливания избыточного давления предусмотрено специальное сливное отверстие, которое закрыто при нормальных условиях. При повышении давления выше безопасного, мембрана поднимается напором теплоносителя выше отверстия аварийного сброса давления, и избыток жидкости просто удаляется из системы.

Обратный

Устройство служит для предотвращения смены направления движения жидкости в контуре. Суть работы предохранителя проста. Специальный запорный механизм позволяет воде двигаться только в одном направлении – в нагревательный бак. Кроме того, при повышении давления в трубопроводах через «носик» клапана происходит сброс излишков воды. Для того чтобы вода не выливалась на пол, рекомендуется на выходное отверстие клапана надеть сбросной патрубок и вывести его в канализацию.

Подпружиненный

В подпружиненных обратных устройствах заслонка пропускного отверстия закрывается с помощью прижимной силы пружины. Поток воды давит на мембрану, приподнимая пружину и открывая пропускное отверстие. В случае возвратного тока жидкости, что недопустимо, если используется закрытая схема отопления, пружина давит на мембрану сверху, закрывая отверстие. Давление с обратной стороны еще более усиливает прижимную силу, не допуская смены направления движения потока.

Шаровый

Имеет в основе тот же принцип, но вместо пружины и затвора используется стальной шар, закрывающий сливное отверстие под действием силы тяжести. Это накладывает некоторые ограничения. Так, например, его можно использовать только на горизонтальных участках отопления.

Воздушный

Помимо избыточного давления в системе отопления существует еще проблема возможного образования воздушных пробок. В основном такая проблема возникает, если теплоносителем выступает вода. Дело в том, что в воде комнатной температуры содержится некоторое количество растворенного воздуха, который высвобождается в процессе нагрева. Установка воздушного предохранительного клапана для отопления в замкнутой системе предотвратит скопление воздуха, перекрывающего движение воды.

Принцип действия

Устройство работает по следующему принципу: в специальной капсуле находится поплавок, когда в системе отсутствует воздух, он находится в поднятом состоянии. При завоздушивании теплосети, уровень воды в капсуле понижается, а поплавок опускается, открывая затвор, выпускающий воздух из системы обогрева. Аварийный спуск воздуха может осуществляться вручную либо автоматически.

Регулирующий

Регулирующий клапан устанавливается перед радиаторами. Он выполняет функцию контроля температуры. Работает по принципу сужения пропускного отверстия при увеличении температуры теплоносителя вплоть до полного перекрытия потока, направленного в батареи. Таким образом становится возможной температурная регулировка систем обогрева, что позволяет сократить перерасход энергии и поддерживать температуру помещения на комфортном уровне.

Перепускной

Регулирующие термоклапаны для отопления помогают удерживать температуру в заданных пределах, не допуская перегрева помещения, сужая либо перекрывая поток теплоносителя, ведущий в радиаторы. Такой принцип может привести к ряду проблем.
Например, если схема отопления в доме предусматривает несколько помещений с радиаторами, а поток теплоносителя перекрыт, то его циркуляция останавливается, что может привести либо к неравномерному прогреву разных помещений, либо к повреждению насоса принудительной циркуляции. Для решения таких проблем используется перепускной клапан.

Перепускной клапан выполняет задачу сохранения равномерного тока теплоносителя. Для этого при повышении давления в трубах он перенаправляет его избыток в обратный контур. Теплоноситель не удаляется из системы обогрева. Перепускной предохранитель способен работать в постоянном режиме, а не так, как обратный, выполняющий сброс давления только на пиках повышения объема теплоносителя.

Таким образом установка предохранительного клапана для системы отопления закрытого типа крайне важна. Выбор подходящего устройства зависит от функций, которые будут на него возлагаться.

Предохранительный клапан в системе отопления: виды, назначение, схемы, монтаж

В связи с неправильной эксплуатацией, перепадами температуры и всплесками давления в работе автономных систем обогрева могут происходить сбои. Негативные последствия в подобных ситуациях критичны: начиная поломкой отдельных компонентов, заканчивая разрушением строений и серьезной угрозой для жизни.

Исключить опасные риски поможет предохранительный клапан в системе отопления. Что он из себя представляет и в чем заключается его принцип действия? Эти вопросы мы рассмотрим в нашей статье. Также разберем разновидности таких клапанов и укажем основные различия между ними, рассмотрим правила установки в систему отопления и приведем рекомендации по выбору и настройке предохранительной арматуры.

Содержание статьи:

• Для чего нужен предохранительный клапан?
• Разновидности устройств и принцип действия
  • Классификация #1 — по механизму прижима
  • Классификация #2 — по высоте подъема затвора
  • Классификация #3 — по скорости срабатывания
• Особенности трехходовых аварийных клапанов
• Советы по выбору оптимальной модели
• Правила монтажа и настройки
• Выводы и полезное видео по теме

Для чего нужен предохранительный клапан?

Отопительные системы заполняются водой, температура которой равна примерно 15 градусам. Циркулируя по замкнутому контуру, теплоноситель нагревается, значительно увеличиваясь в объеме. В это время существенно повышается давление, оказываемое на внутреннюю поверхность труб и установленные в системе приборы.

Превышение допустимой нормы, в большинстве случаев более 3,5 бар, оборачивается:

• протечкой в местах состыковки частей трубопровода;
• повреждениями или разрывами соединительных элементов и труб, изготовленных из полимеров;
• взрывом котлового бака;
• коротким замыканием электрического оборудования в котельной.

Наиболее высокий риск аварийных ситуаций характерен твердотопливным котлам, в которых сложно регулировать мощность теплоотдачи.

Производительность электрического и газового оборудования быстро корректируется от стартовых до максимальных показателей и наоборот. Зачастую в них присутствует , отключающая рабочие элементы при чрезмерных повышениях температуры.

Интенсивность горения дров, угля и другого вида топлива в твердотопливном котле корректируется с помощью открытия/закрытия заслонки. При этом сила отдачи тепла меняется не сразу, а постепенно. По причине инерционности теплогенератора жидкий теплоноситель может сильно перегреваться.

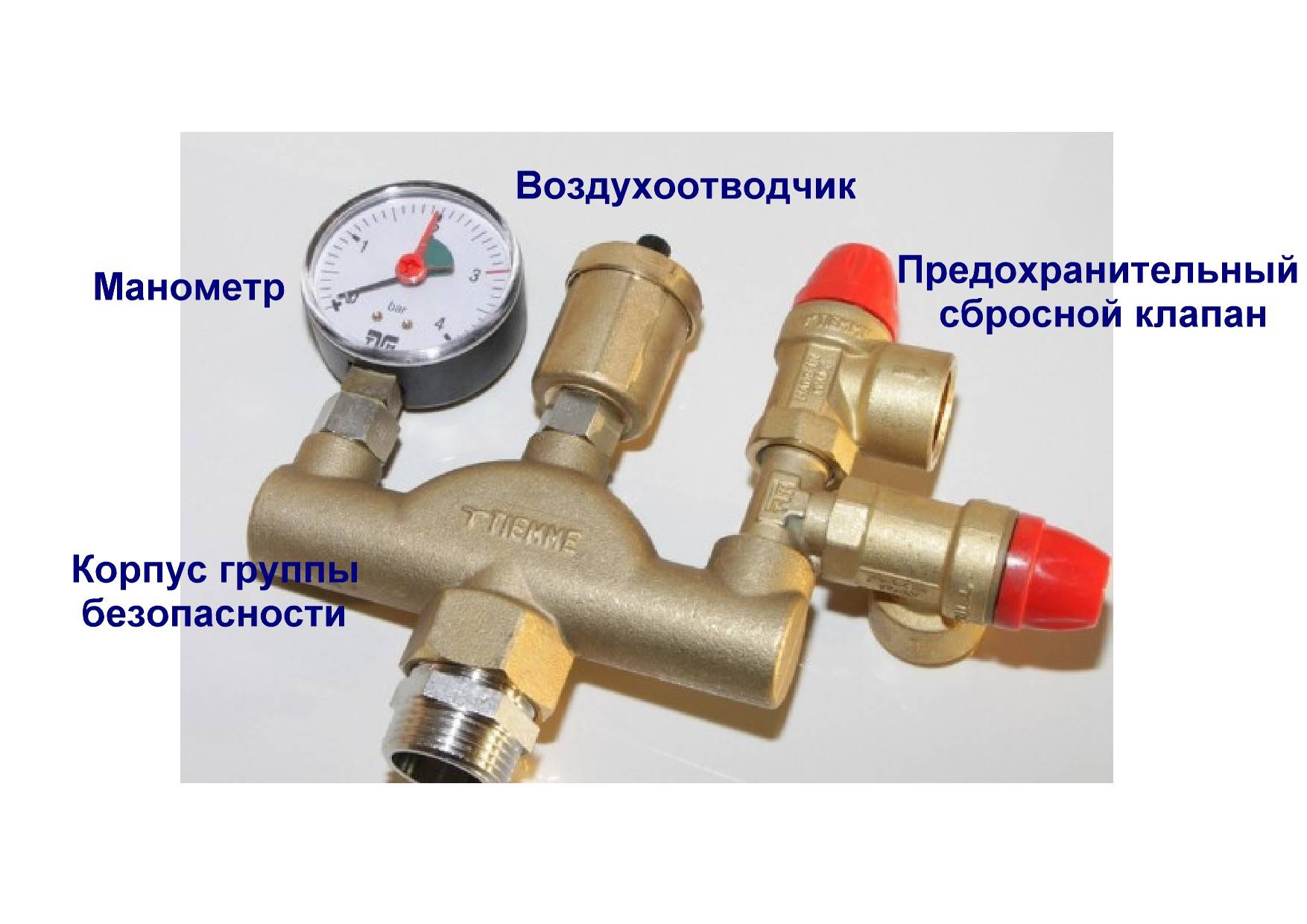

Вместе с вычисляющим давление манометром и удаляющим воздух из системы воздухоотводчиком предохранительный клапан часто включают в состав группы безопасности

Когда дрова в камере хорошо разогреваются, доведя воду в сети до необходимых температурных отметок, доступ воздуха перекрывают, и активное пламя начинает затухать.

Однако в раскаленном состоянии топка продолжает выделять накопившееся тепло. Достигая 90-95 градусов, теплоноситель вскипает и запускает неизбежное интенсивное парообразование. Вследствие этого провоцируется резкий скачок давления.

Именно в таких обстоятельствах включается в работу предохранительный клапан. При достижении граничного параметра давления он открывает затвор, освобождая для образовавшегося пара путь наружу. После стабилизации значений, клапан автоматически закрывается и снова переходит в спящий режим.

Его монтаж обязателен не только для твердотопливных, но и для паровых котлов, а также печей, оснащенных водяным контуром. Многие модификации отопительного оборудования комплектуются эти прибором еще на этапе производства. Часто этот клапан является одним из элементов . Обычно устройство врезают непосредственно в теплообменник или устанавливают в трубопровод поблизости котла.

Разновидности устройств и принцип действия

В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.

Классификация #1 — по механизму прижима

В отопительных системах частных домов, квартир и промышленных установок небольшой мощности предпочтение отдается пружинному типу изделия.

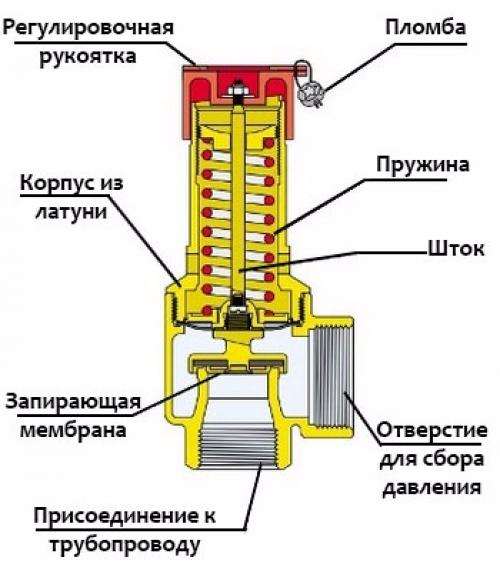

Главным рабочим элементом прибора является пружина. Она подпирает мембрану, которая перекрывает седло. На соединенном с рукояткой штоке размещается шайба, в которую упирается верхняя часть пружины. Позиция шайбы и прижимное влияние на мембрану регулируется рукояткой

Устройство отличается простым и надежным строением, компактными габаритами, возможностью комбинирования с другими элементами блока безопасности, доступной ценой. Сила сжатия пружинного механизма зависит от параметра давления, при котором срабатывает клапан. На диапазон настройки влияет упругость самой пружины.

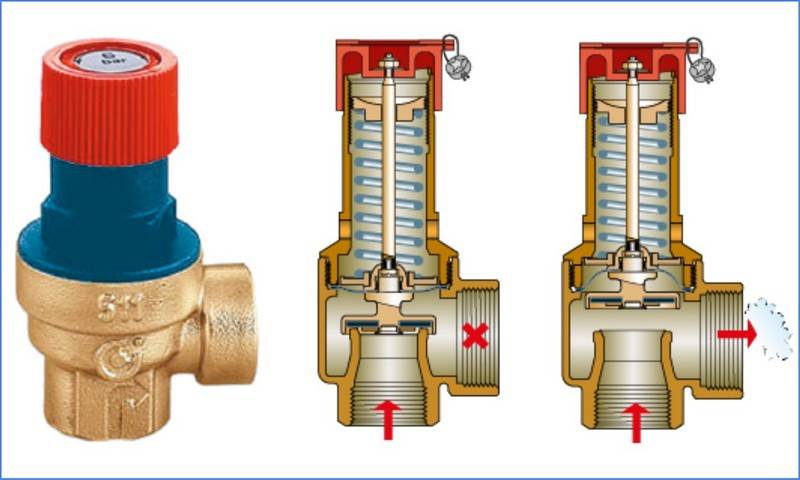

Принцип действия пружинных предохранителей заключается в следующем:

• на затвор устройства воздействует поток воды;
• движение теплоносителя ограничивается усилием пружины;
• критическое давление превышает силу сжатия, приподнимая шток золотника вверх;
• жидкость отправляется в выходной патрубок;
• внутренний объем воды стабилизируется;
• пружина закрывает затвор, возвращая его в первоначальное положение.

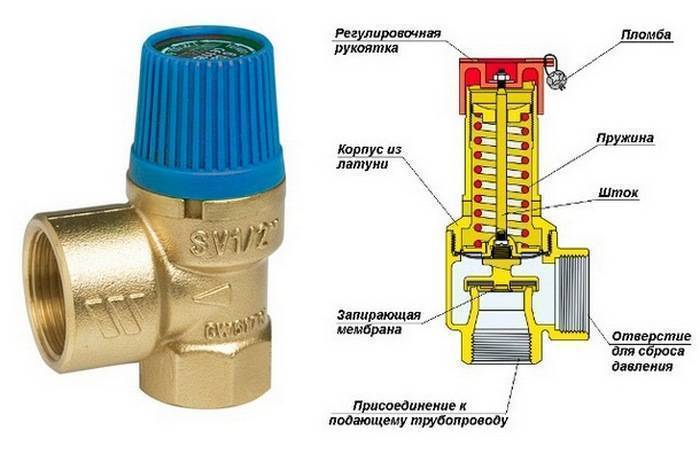

Корпус пружинистого устройства делают из качественной высокопрочной латуни с применением технологий и методик горячего штампования. В производстве пружины используется сталь. Мембрану, уплотнители и рукоятку изготавливают из полимеров.

Некоторые торговые марки выпускают оборудование с уже установленными заводскими настройками. Также в ассортименте есть модели, настраиваемые по месту монтажа в период пусконаладочных работ.

Клапаны бывают открытыми и закрытыми. В первом варианте конструкции теплоноситель сбрасывается в атмосферу, во втором – спускается в обратный трубопровод

Рычажно-грузовые предохранители распространены не так широко. В частных автономных системах с котлом их монтируют редко. Эксплуатация сосредоточена в промышленной отрасли на крупных производствах, где диаметр трубопроводов составляет не меньше 200 мм.

Усилие на шток в таких механизмах дает не пружина, а груз, навешенный на рычаг. Он передвигается по длине рычага, регулируя силу, с которой шток будет прижиматься к седлу.

Рычажно-грузовой клапан открывается, когда давление среды с нижней части золотника превышает показатели, исходящие от рычага. После этого вода уходит через специальное сбросное отверстие.

Настройка рычажно-грузовых предохранителей выполняется путем перемещения тяги по рычагу. С целью предотвращения ее несанкционированного или случайного изменения, груз крепят болтами, накрывают специальным кожухом и запирают замком

Давление срабатывания, как и диапазон настроек, определяется длиной рычага и массой груза. Рычажные предохранители не уступают пружинным приборам в плане надежности, но стоят дороже. Приспособления устанавливают на фланцевые соединительные детали труб с диаметром условного прохода от 50 и более.

Классификация #2 — по высоте подъема затвора

В малоподъемных предохранительных клапанах затвор поднимается не выше, чем на 0,05 диаметра седла. Механизм открытия в подобном оборудовании пропорциональный.

Ему свойственна низкая пропускная способность и самая примитивная конструкция. Малоподъемное оборудование применяют на сосудах с жидкой средой.

Полноподъемные устройства оснащены двухпозиционным механизмом открытия. Ими оборудуются не только сосуды с жидкостями, но и системы, в которых циркулируют сжимаемые среды (сжатый воздух, пар, газ)

У полноподъемных приборов подъем затвора выше. Это означает, что их пропускная способность намного лучше, чем у предыдущего варианта, поэтому они способны сбрасывать более масштабные объемы излишков теплоносителя.

Классификация #3 — по скорости срабатывания

Затворная крышка пропорциональных предохранительных клапанов открывается постепенно. Как правило, величина открытия пропорциональна росту давления, оказываемого на внутреннюю поверхность. Одновременно с подъемом механизма плавно увеличиваются объемы сбрасываемого теплоносителя.

Конструкция устройств не ограничивает возможности их использования в сжимаемой среде, но все-таки они преобладают в системах с водой и другой жидкостью.

Среди преимуществ предохранительных клапанов с пропорциональной скоростью срабатывания – низкая цена, простота конструкции, отсутствие автоколебаний, порционное открытие на уровне значений, необходимых для поддержания конкретных рабочих параметров

Особенность двухпозиционных клапанов – моментальное срабатывание с полным открытием после достижения граничных отметок давления в системе, при которых открывается затвор предохранителя.

Специалисты рекомендуют эксплуатировать эти приспособления в сжимаемых средах. К числу их главных недостатков относят наличие характерных автоколебаний затвора.

При монтаже двухпозиционного клапана в отопительной системе с жидким теплоносителем следует учитывать, что во время резкого открытия затвора произойдет сброс большого количества воды.

Из-за этого слишком быстро упадет давление. Клапан мгновенно закроется, что повлечет за собой . Пропорциональные устройства подобных рисков не вызывают.

Особенности трехходовых аварийных клапанов

Отдельно стоит поговорить о не столь известном потребителям устройстве — трехходовом клапане с ручным или электрическим переключателем. Он применяется в отопительных системах с низкотемпературными контурами.

Конструкция предохранителей оснащается тремя отверстиями, одно из которых входное, два – выходные. Потоки среды контролирует заслонка, сделанная в виде шара либо штока. Движущаяся жидкость перераспределяется вращениями.

Трехходовые предохранители уместны для конденсационных котлов и в случаях, когда от одного нагревательного оборудования работает несколько различных систем

Представим ситуацию: в доме реализована схема отопления с системой обычных радиаторов и теплого пола. Технические требования для функционирования второго варианта предусматривают не слишком высокие температуры теплоносителя.

Котел нагревает воду в одинаковом температурном режиме для всех систем. В подобных условиях появляется необходимость в перераспределяющем устройстве, с задачами которого отлично справляется трехходовой клапан.

Он отвечает за следующие функции:

• разграничение областей;
• распределение плотности потока по зонам;
• содействие смешиванию теплоносителя из магистральных разветвлений подачи/обратки для отправления в трубопровод теплого пола более холодной воды, нежели в радиаторы.

Чтобы не осуществлять постоянный контроль над температурой среды самостоятельно, необходимо обратить внимание на модели клапана, снабженные сервоприводом.

Это устройство работает от датчика, установленного в низкотемпературном контуре. При изменении температурных отметок срабатывает запорный механизм, открывающий либо закрывающий подачу жидкости из обратки.

Более подробно о разновидностях трехходового клапана на отопление и критериях его выбора мы говорили

Советы по выбору оптимальной модели

Перед тем как остановиться на конкретном предохранительном оборудовании, нужно обязательно подробно ознакомиться с техническими характеристиками котельной установки.

На работе предохранительного клапана негативно отражаются минусовые температуры. Поэтому достаточно важной характеристикой для устройства является наличие защиты от промерзания

Не стоит пренебрегать изучением инструкций производителя, в которых указываются все предельные значения.

Решающую роль в выборе устройства для отопления имеют несколько критериев:

1. Производительность котла.
2. Максимально допустимое давление среды для тепловой мощности нагревательного оборудования.
3. Диаметр предохранительного клапана.

Следует проверить, чтобы регулятор давления в устройстве имел диапазон, в пределы которого входят параметры того или иного котла. Давление срабатывания должно быть на 25-30% больше рабочего показателя, требуемого для стабильной работы системы.

Чем выше рабочие показатели давления, тем меньше времени должен тратить прибор на срабатывание. Разрыв между давлением на старте движения и при полном открытии затвора должен составлять 15 % для номинального значения меньше 2,5 атм, 10% — для более высоких параметров

Диаметр предохранительного клапана не может быть меньше разъема подводящего патрубка. Иначе постоянное гидравлическое сопротивление не даст предохранителю в полной мере выполнять непосредственные задачи.

Оптимальный материал изготовления оборудования – латунь. Она обладает малым коэффициентом температурного расширения, при котором исключено разрушение корпуса от воздействий сильного давления.

Регулирующий блок производят из термостойких пластиковых материалов, сохраняющих нужную жесткость даже при контакте с кипящей жидкостью.

Правила монтажа и настройки

Запланировав самостоятельный монтаж предохранительного клапана для отопления, следует заранее подготовить набор инструментов. В работе не обойтись без разводных и гаечных ключей, крестовой отвертки, пассатижей, рулетки, силиконового герметика.

Прежде чем начать работу, нужно определить подходящее для монтажа место. Предохранительный клапан рекомендуют крепить на подающем трубопроводе недалеко от выходного патрубка котла. Оптимальное расстояние между элементами – 200-300 мм.

Все компактные бытовые предохранители оснащены резьбой. Чтобы добиться полной герметичности при накручивании, необходимо уплотнить трубу паклей или силиконом. ФУМ-ленту использовать нежелательно, так как она не всегда выдерживает критически высокую температуру

В нормативной документации, которой комплектуется каждый прибор, процесс монтажа обычно расписан пошагово.

Некоторые ключевые правила установки неизменны для всех типов клапанов:

• если предохранитель монтируется не в составе группы безопасности, рядом с ним ставится манометр;
• в пружинных клапанах ось пружины должна иметь строго вертикальное положение и располагаться под корпусом устройства;
• в рычажно-грузовом оборудовании рычаг размещают горизонтально;
• на участке трубопровода между отопительным оборудованием и предохранителем не допускается монтаж , кранов, задвижек, циркуляционного насоса;
• для предотвращения повреждений корпуса при вращении клапана, нужно подбираться ключом с той стороны, где осуществляется навинчивание;
• сливная трубка, отводящая теплоноситель в канализационную сеть или обратную трубу, подключается к выходному патрубку клапана;
• выходной патрубок подводится к канализации не прямиком, а с включением воронки или приямка;
• в системах, где циркуляция жидкости происходит по , предохранительный клапан ставится в наивысшей точке.

Условный диаметр прибора подбирается на основании разработанных и утвержденных Гостехнадзором методик. В решении этого вопроса разумнее обращаться за помощью к профессионалам.

Если такой возможности нет, можно попробовать воспользоваться специализированными онлайн-программами для расчета.

Для снижения гидравлических потерь во время давления среды на тарелку клапана монтаж аварийного оборудования выполняется с уклоном к котельной установке

На регулировку клапана влияет вид прижимной конструкции. В пружинных приспособлениях есть колпачок. Предварительное сжатие пружины настраивается путем его вращения. Точность регулировки у этих изделий высокая: +/- 0,2 атм.

В рычажных устройствах настройки выполняются посредством наращивания массы или передвижения груза.

После 7-8 срабатываний в установленном аварийном устройстве изнашивается пружина и тарелка, вследствие чего может нарушиться герметичность. В таком случае целесообразно заменить клапан на новый.

Выводы и полезное видео по теме

Как устроен и из чего состоит предохранительный клапан:

Аварийный клапан в составе группы безопасности:

Подробнее о выборе и установке оптимального предохранительного клапана:

Предохранительный клапан – простое и надежное оборудование, которое позволит обезопасить жилье от непредвиденных аварийных ситуаций, случающихся в отопительных системах. Для этого достаточно выбрать качественный прибор с подходящими параметрами, а затем выполнить его грамотную настройку и монтаж.

Выбираете для своей системы отопления подходящий вариант предохранительного клапана? Может у вас остались вопросы, ответы на которые вы не нашли в изложенном выше материале? Задавайте их нашим экспертам, оставив комментарий под статьей.

А может вы хотите дополнить материал интересными фактами и полезными рекомендациями? Или поделиться опытом собственноручной установки клапана в систему? Пишите свое мнение о необходимости такого защитного приспособления, делитесь советами по выбору, исходя из личного опыта.

Что такое клапан сброса давления и как он работает?

Если у вас есть котел, важно знать, как он работает. Если что-то пойдет не так в воскресенье вечером, вы можете сэкономить серьезные расходы на ремонт, если будете знать, что делать в это время.

Вот где мы пришли. Мы составили это руководство по предохранительным клапанам, предоставляя вам всю необходимую информацию. Вы узнаете, что такое предохранительный клапан, как он работает, на что обращать внимание и каковы его преимущества.

Начнем.

Думаете, ваш предохранительный клапан сломался? Почему бы не посмотреть, будет ли в долгосрочной перспективе более экономичным инвестировать в один из лучших комбинированных котлов?

Получите фиксированную цену онлайн за 20 секунд:

Какое топливо использует ваш котел?

Что такое предохранительный клапан?

Предохранительный клапан используется на котле для сброса давления, когда система отопления достигает определенного уровня давления.

Клапан открывается, когда давление в котле становится слишком высоким, и снова закрывается, когда давление воды снижается до безопасного уровня.

Котлы и системы центрального отопления могут стать небезопасными, если давление воды достигает определенного значения. Без клапана сброса давления в котле вы можете столкнуться с риском взрыва котла и протечек.

К счастью, большинство котлов вместо этого просто блокируются, однако в этом случае у вас будет котел, который вообще не будет работать, пока его не починят.

Существуют различные типы предохранительных клапанов, наиболее распространенными для бытовых систем центрального отопления являются подпружиненные предохранительные клапаны.

Теперь давайте рассмотрим, как работает предохранительный клапан котла.

Как работает предохранительный клапан?

Мы рассматриваем наиболее распространенный предохранительный клапан для котлов, известный как прямой подпружиненный клапан.

Чтобы узнать, как работает котел PRV, сначала нужно посмотреть на компоненты:

• Шпиндель/шпиндель.
• Крышка предохранительного клапана.
• Пружина калиброванная.
• Седло/уплотнение предохранительного клапана.

Предохранительный клапан котла имеет приток, когда давление увеличивается до определенного уровня, седло/уплотнение поднимает шпиндель/шток.

Шпиндель/шток затем давит, преодолевая сопротивление пружины клапана сброса давления, которая выпускает воду на выходе.

Когда давление падает, уплотнение/седло снова закрывается, чтобы предотвратить попадание воды через выпускной патрубок.

Предохранительные клапаны с пилотным управлением используются для котлов с высоким расходом и экстремальным давлением. Имеют основной и пилотный клапаны.

Основные клапаны работают, как указано выше, а управляющие клапаны присоединяются к основной линии, соединяющей главный клапан. Как только уровень давления превышен, пилотный клапан открывается, чтобы сбросить давление, в результате чего открывается главный клапан.

Какие котлы работают с предохранительными клапанами?

Практически все современные котлы работают с предохранительным клапаном, будь то для бытового или коммерческого использования.

Вот некоторые примеры котлов:

Бытовые газовые котлы:  Вы знаете больше всего об этих котлах, потому что они есть в большинстве британских домов во всех основных типах котлов, таких как комбинированные, системные и обычные котлы. . Это то, что производит горячую воду для отопления вашего дома за счет циркуляции горячей воды вокруг ваших радиаторов.

Технологические котлы:  Они используются для различных промышленных целей, таких как пищевая промышленность и химическое производство.

Паровые котлы:  Как правило, используемые на фабриках, в больницах и заводах, паровые котлы вырабатывают пар для производства электроэнергии и тепла.

Какой бы котел вы ни использовали, предохранительные клапаны являются одним из важнейших компонентов безопасности. Таким образом, ваш котел должен иметь один в рабочем состоянии.

Преимущества использования редукционных клапанов

Давайте посмотрим, какую пользу эти клапаны принесут вам.

• Защита оборудования : При внезапном повышении давления существует вероятность повреждения ваших систем и оборудования. Клапан сброса давления помогает защитить ваше оборудование в случае слишком высокого давления. Замена оборудования может быть очень дорогой, клапан — гораздо более дешевое решение.
• Денежные сбережения : Если оборудование выходит из строя и вы не работаете, могут быть серьезные последствия. Клапан — это небольшая часть стоимости аварии или наводнения.
• Повышенная безопасность : Клапан сброса давления является, прежде всего, защитным механизмом. Независимо от того, используете ли вы котел для работы или дома, вы можете быть спокойны, зная, что у вас есть нужные детали для обеспечения безопасности и исправности вашего оборудования.
• Соответствие нормам : В большинстве отраслей промышленности требуется, чтобы котлы были оборудованы предохранительными клапанами для обеспечения стандартной безопасности. Чтобы установить бойлеры, они должны иметь правильные предохранительные клапаны, соответствующие нормам.

На что следует обращать внимание при работе с клапаном сброса давления

Так же безопасно, как клапан сброса давления, есть вещи, на которые следует обращать внимание, если они выходят из строя:

• Утечки из котла: Если у вас уже есть предохранительный клапан установлен и обнаружена утечка, вам нужно действовать быстро. Повышение давления может быть слишком большим, если клапан вышел из строя, что привело к протечке котла. Утечка должна быть минимальной, если у вас правильно настроен предохранительный клапан. Избыток воды не является нормальным явлением и означает слишком большое давление.
• Коррозия:  К сожалению, ржавчина может вызвать коррозию клапана сброса давления, что приведет к его выходу из строя. Вам необходимо осматривать клапан каждые несколько месяцев, чтобы убедиться, что он не нуждается в замене.
• Проблемы с качеством:  Всегда покупайте детали для котлов у проверенных поставщиков. Кроме того, убедитесь, что вы покупаете правильный предохранительный клапан для типа используемого вами котла. Некачественные материалы могут повлиять на функциональность клапана.
• Высокое давление: Клапан сброса давления устраняет риск высокого давления в вашем котле. Если ваш клапан неисправен, может произойти быстрое нарастание давления. Это опасная ситуация. Обращайте внимание на необычные шумы, утечки и показания манометра высокого давления.
• Блокировка:  При осмотре клапана следите за блокировкой. Технический специалист промоет ваш предохранительный клапан и систему отопления водой, чтобы удалить всю грязь и мусор.

Если вы заметили что-то подобное, лучше вызвать сантехника, чтобы он посмотрел, что происходит. Может возникнуть соблазн открыть котел и посмотреть, но вы подвергаете себя риску.

Помните, что вода очень горячая, поэтому, если вы подойдете к ней, вам понадобятся резиновые перчатки. Кроме того, если есть существенная утечка, убедитесь, что вода куда-то уходит, например, из большого ведра.

Расположение клапана сброса давления

Большинство предохранительных клапанов сброса давления расположены сбоку котла рядом с уровнем воды в котле.

Прикрепляется к трубе или трубе, которая идет вниз и заканчивается близко к полу или сливу. Эта труба отводит горячую воду от котла.

Важно, чтобы выпускной клапан был установлен профессионалом, чтобы обеспечить его эффективную работу и обеспечить безопасность вещей.

Часто задаваемые вопросы

Как узнать, нужен ли мне предохранительный клапан?

Ваша система отопления с комбинированным бойлером должна быть оснащена предохранительным клапаном. Как правило, они нуждаются в замене каждые 4-5 лет.

Как узнать, работает ли предохранительный клапан?

Вы поймете, что пришло время заменить напорный клапан вашего пароконвектомата, когда ваша система отопления не может достичь максимального давления, есть утечка или клапан выходит за пределы допустимого давления. Это также может указывать на проблему с расширительными баками вашего котла.

Как узнать, какой предохранительный клапан нужен моему котлу?

Клапаны бывают разных размеров и типов. Вот почему важно иметь профессиональный взгляд на вашу систему. Самостоятельная замена деталей может быть опасной, особенно при работе с котлами высокого давления.

Важно ли иметь клапан нужного размера?

Абсолютно! Установка клапана неправильного размера на ваш котел может быть очень плохой новостью. Слишком большой, и он просто не будет удерживать давление, слишком маленький, и вы рискуете сильно нарастить давление без адекватного сброса давления.

Подведение итогов

Клапан PRV является неотъемлемой частью вашего котла. До того, как они появились, повышение давления в вашем котле было очень серьезной проблемой.

Давление в любой форме может стать катастрофой. Это может повредить ваше оборудование и другие системы в доме, если вы вовремя не поймете, что что-то пошло не так. Вот почему каждый котел должен иметь предохранительный клапан.

Все, что вам нужно знать о клапанах сброса давления в котлах: как установить, осмотреть и устранить неисправности для достижения оптимальной производительности

Определение клапана сброса давления в котле

Клапан сброса давления в котле — это защитное устройство, которое предотвращает превышение максимального безопасного давления в котле. Обычно он устанавливается на сосуде высокого давления котла или подключенной к нему системе трубопроводов и настраивается на открытие и выпуск воды или пара, если давление в системе превышает предварительно установленный предел.

Предохранительный клапан является важнейшим компонентом котельной системы, поскольку он защищает от потенциально опасных ситуаций, таких как взрыв котла или повреждение системы из-за высокого давления. Клапан обычно открывается при давлении, немного превышающем максимальное безопасное рабочее давление котла. Он предназначен для сброса избыточного давления до тех пор, пока оно не упадет ниже установленного предела.

Предохранительные клапаны котла обычно проектируются и устанавливаются в соответствии с отраслевыми стандартами и правилами, и их работу следует периодически проверять для обеспечения надлежащего функционирования. Регулярное техническое обслуживание и проверка предохранительного клапана также необходимы для обеспечения его правильной работы в аварийной ситуации.

Подводя итог, можно сказать, что клапан сброса давления в котле является важным защитным устройством, помогающим защитить котел и связанные с ним системы трубопроводов от потенциально опасных ситуаций путем сброса избыточного давления в системе.

Другим описанием предохранительного клапана может быть предохранительный клапан, демонстрирующий одно из важнейших преимуществ этого жизненно важного компонента. Давление необходимо для того, чтобы ваш котел мог циркулировать горячую воду по всему дому, но это давление необходимо поддерживать на определенных уровнях, чтобы максимизировать эффективность котла и обеспечить его безопасную работу.

К сожалению, предохранительные клапаны выходят из строя и могут стать причиной утечки в системе центрального отопления.

Клапан сброса давления: что именно он делает?

Клапан открывается, чтобы сбросить давление, когда он определяет, что уровни стали слишком высокими, а затем закрывается, когда уровни падают до нужного уровня. Эти клапаны используются в самых разных устройствах, от котлов до оборудования в энергетике.

Наиболее популярным типом клапана, используемого в современных котлах, является подпружиненный предохранительный клапан. Этот клапан включает в себя множество различных функций, основными из которых являются подпружиненный клапан, пружина и датчик в виде поршня.

Всякий раз, когда клапан определяет, что давление растет, пружина управляет клапаном, препятствуя прохождению горячей воды или пара. Как только давление достигает критической точки, превышающей силу, которую может удерживать пружина, клапан открывается, сбрасывая давление и пропуская воду или пар. Как только давление падает, пружина закрывает клапан, создавая необходимое уплотнение.

Типы предохранительных клапанов для котлов

На рынке доступно несколько типов предохранительных клапанов для котлов. Вот некоторые из наиболее распространенных типов:

Подпружиненный предохранительный клапан:

Это наиболее распространенный тип предохранительного клапана, который используется в котлах. Он состоит из пружины, которая сжимается давлением жидкости, и когда давление превышает установленный предел, пружина расширяется, открывая клапан для сброса избыточного давления.

Пилотный клапан сброса давления:

Этот тип клапана использует небольшой управляющий клапан для управления открытием и закрытием основного клапана. Пилотный клапан соединен с основным клапаном через трубу, и когда давление превышает установленный предел, пилотный клапан открывается, в результате чего открывается главный клапан и сбрасывается избыточное давление.

Клапан сброса давления со сбалансированным сильфоном:

В этом типе клапана используется сильфонный элемент, сбалансированный по отношению к входному давлению. Когда давление превышает установленный предел, сильфон расширяется, открывая клапан для сброса избыточного давления.

Предохранительный клапан с механическим приводом:

Этот тип клапана использует источник энергии, такой как сжатый воздух или электричество, для управления открытием и закрытием клапана. Когда давление превышает установленный предел, источник питания активирует клапан для сброса избыточного давления.

Предохранительный клапан для теплового расширения:

Этот тип клапана специально разработан для водогрейных котлов. В нем используется термоэлемент, который расширяется, когда температура воды превышает установленный предел, открывая клапан для сброса избыточного давления.

Каждый тип предохранительного клапана имеет свои преимущества и недостатки, и выбор соответствующего типа зависит от таких факторов, как тип котла, условия эксплуатации и требования безопасности.

Что может быть причиной утечки нагнетательного клапана?

Клапан сброса давления вашего котла постоянно работает в течение дня, и со временем довольно часто возникает утечка.

Утечка может быть вызвана целым рядом различных факторов, включая, но не ограничиваясь, образованием известкового налета, разрушением уплотнения по краю клапана или скоплением мусора, осадка или ржавчины внутри клапана. система. Засорение клапана не позволит ему закрыться, а это означает, что он не сможет обеспечить надлежащее уплотнение.

Существует ряд причин, по которым вы обнаружили, что ваш котел перестал работать, и предохранительный клапан является лишь одной из них.

Утечка предохранительного клапана часто возникает из-за падения давления в котле. Коды ошибок котла F1 Код неисправности котла, Код ошибки F22, Ошибка F75 или Код ошибки E119. все признаки низкого давления в котле.

Квалифицированный инженер-теплотехник должен быть в состоянии устранить любые засоры, хотя в этой ситуации было бы целесообразно промыть всю систему, так как в противном случае клапан может очень быстро снова заблокироваться.

Другим вариантом, который может посоветовать ваш инженер-теплотехник, является замена клапана сброса давления. Если вы недавно заменили клапан сброса давления, и проблема не устранена, возможно, проблема связана с внутренним расширительным баком вашего котла.

Когда ваш бойлер нагревает холодную воду, физика подсказывает, что эта вода будет расширяться, вызывая увеличение давления. Роль расширительного бака состоит в том, чтобы обеспечить дополнительное пространство, чтобы справиться с этим расширением. Если вы устранили клапан сброса давления как источник проблемы, то следующей областью для исследования является внутренний расширительный клапан. Для этого потребуется визит квалифицированного инженера-теплотехника.

Распространенные проблемы с клапанами сброса давления в котлах

Как и любой механический компонент, клапаны сброса давления могут столкнуться с проблемами, влияющими на их работу и ставящими под угрозу безопасность системы. Вот некоторые распространенные проблемы с клапанами сброса давления в котлах:

1. Утечка клапана: Негерметичный клапан сброса давления может стать серьезной проблемой. Если клапан постоянно протекает, это может привести к падению давления в системе, что может привести к выходу из строя других компонентов. Утечка может быть вызвана неисправным седлом клапана или поврежденным диском клапана, который можно отремонтировать или заменить.

1. Вибрация клапана: Когда предохранительный клапан быстро открывается и закрывается, он издает стук или дребезжание. Это явление называется «дребезг клапанов». Некоторые факторы, такие как колебания давления в системе, неправильный размер клапана или неправильная установка, могут вызвать вибрацию клапана.

1. Неправильная настройка клапана сброса давления: Для обеспечения безопасной работы клапаны сброса давления должны быть настроены на правильное давление. Если клапан настроен слишком низко, он может не сбрасывать давление, когда это необходимо, а если настроен слишком высоко, он может сбрасывать давление слишком рано, что может привести к ненужному износу клапана и повлиять на эффективность системы.
2. Коррозия: Коррозия может привести к повреждению седла клапана, диска клапана или других компонентов клапана, что может привести к неправильной работе клапана. Регулярный осмотр и техническое обслуживание могут помочь предотвратить коррозию.
3. Неправильная установка: Предохранительные клапаны должны быть установлены правильно, чтобы обеспечить правильную работу. Неправильная установка может привести к утечке, вибрации или неправильной работе клапана, что поставит под угрозу безопасность системы.

Регулярный осмотр, техническое обслуживание и испытания предохранительных клапанов необходимы для обеспечения их правильной и надежной работы. Если у вас возникли какие-либо проблемы с клапаном сброса давления в котле, жизненно важно, чтобы он был проверен и отремонтирован квалифицированным специалистом.

Является ли предохранительный клапан заменяемым компонентом комбинированного котла?

Хорошей новостью является то, что заменить клапан давления относительно легко, хотя для выполнения этой задачи потребуется зарегистрированный инженер по газовой безопасности.
