Клапан вентиляционный Air-Box Comfort, коричневый RAL8017

Артикул: AIR0010.05

1 отзывов

Акция «Горячая неделя ТБМ» Самые выгодные предложения на популярные артикулы. Внимание! Цвет и конфигурация товара на изображениях могут незначительно отличаться от оригинала

Характеристики: Торговая марка Air-box Тип клапана Механический Расход воздуха до 31 м3/ч Расход воздуха до 42 (с фрезеровкой) м3/ч Материал изделия Пластик Вес 0. 080 кг Показать все

Узнать оптовую цену Под заказ, срок поставки от 31 день

Характеристики

Описание

На сегодняшний день в жилом секторе самой распространенной системой вентиляции является естественная система вентиляции с естественным притоком и естественным удалением воздуха.

При такой системе вентиляции приток воздуха поступает в жилые помещения (спальни, гостиные и т.п.) через окна («щелевое проветривание», «откидное» положение створки), форточки, фрамуги или приточные клапаны, устанавливаемые на окна или стены (стеновые приточные клапаны). Удаление воздуха в атмосферу происходит через вытяжные устройства — решетки, расположенные в  верхней части подсобных помещений (ванная комната, туалет, кухня, гардеробная, постирочная). В свою очередь, отработанный воздух через вытяжные устройства, расположенные в подсобных помещениях, по системе вентканалов удаляется в атмосферу естественным способом. Таким образом, вентилирование подсобных помещений происходит воздухом, пришедшим из жилых помещений, собственно где организован приток. Движение воздуха происходит под действием естественной (термической) тяги в холодный период года.

В большинстве многоквартирных домов «старого» жилого фонда при проектировании естественной вентиляции предусматривалось, что приток воздуха должен осуществляться через негерметичные окна. С развитием рынка герметичных окон остро встала проблема воздухообмена. Приточный оконный клапан Air-Box Comfort — одно из наиболее доступных решений воздухообмена.

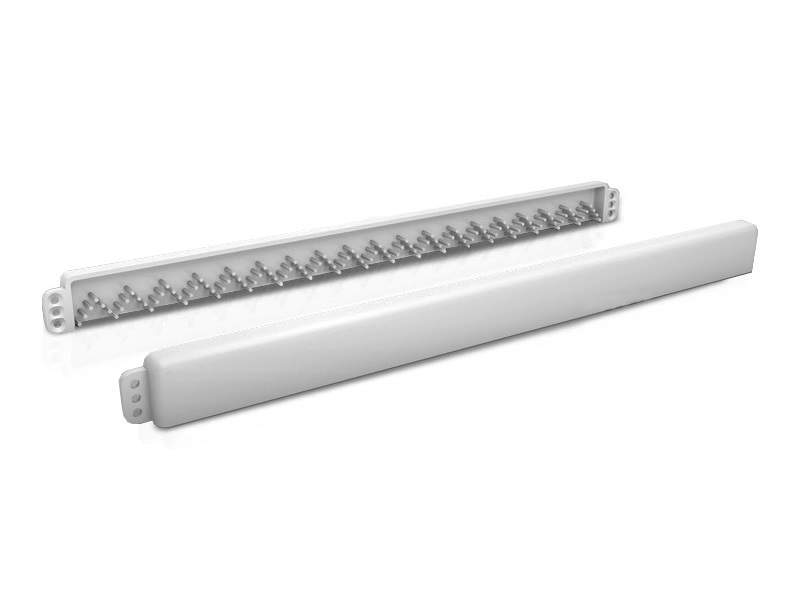

Приточный оконный клапан Air-Box Comfort – пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения. Эффективность применения клапана является максимальной в осенне-зимний период времени, когда перепад давлений (тяга) имеет наибольшую разницу. В теплый период времени перепад давлений имеет минимальную разницу, соответственно, и эффективность клапана минимальна.

ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать механическую постоянную вытяжную систему.

Принцип работы приточного оконного клапана Air-Box Comfort

Свежий воздух с улицы попадает в канал между рамой и створкой в местах замены фрагментов типовых уплотнителей на специальные. Затем через клапан, установленный на верхней части створки, воздух попадает в помещение. Далее уходит из помещения через «вытяжку» в подсобных помещениях: кухне, сан. узле, т.д.

Контроль воздушного потока

Осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.

Технические характеристики

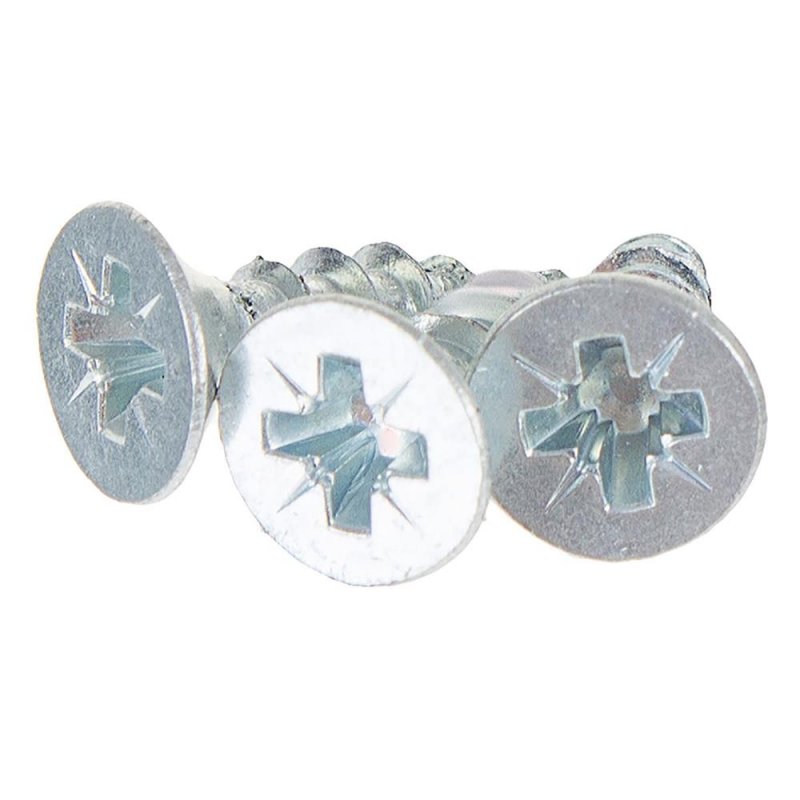

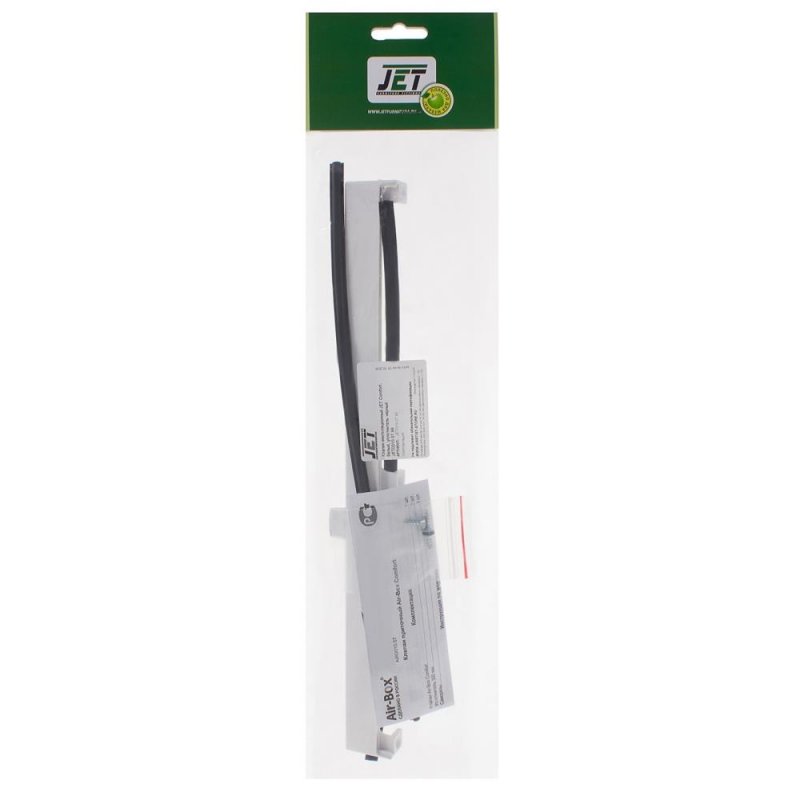

Комплектация

Сертификат

Монтажная инструкция клапана Air-Box Comfort без фрезеровки профиля — новая комплектация

Монтажная инструкция клапана Air-Box Comfort без фрезеровки профиля — старая комплектация

Показать все

Свернуть

Средний рейтинг товара

0
(1 отзывов)

Отзывы

Написать отзыв

Пожалуйста, представьтесь*

Ваш email (не будет опубликован)*

* — обязательное для заполнения поле

Отзывы о товаре (1)

Видео

Инструкция по монтажу Air-box (новая комплектация)

Инструкция по монтажу Air-box (старая комплектация)

Как работает система

Документация (PDF)

Доставка

Наш транспорт

Мы перевозим товар любых габаритов (в т. ч. длинномер) в любую точку России и стран СНГ. Наш транспорт оборудован всеми необходимыми средствами разгрузки (гидроборт, гидравлическая тележка), которые помогут Вам быстро и безопасно принять товар в любых условиях!

Наши водители

Наши водители всегда доброжелательны и готовы оказать необходимое содействие при разгрузке и приемке товара, а также обеспечат Вас всеми необходимыми товарно-сопроводительными документами.

Наши менеджеры

Наши сотрудники учтут все Ваши пожелания по срокам и условиям доставки. Окажут консультативную помощь по любым вопросам, связанным с доставкой и обеспечат полный контроль поставки товара.

Ваши заказы

Все ваши заказы будут доставлены в целости, сохранности и своевременно.

Более подробно с правилами и условиями доставки можно ознакомиться в Положении по доставке по Вашему региону. Их соблюдение поможет сделать процесс покупки еще более удобным, быстрым и выгодным.

С этим товаром также покупают

• ()

  Акция «Горячая неделя ТБМ»

  Самые выгодные предложения на популярные артикулы.

  Привод автоматический цепной VARIA SLIM RADIO 230В, белый, 07888560

  Привод автоматический цепной VARIA SLIM RADIO 230В, белый, 07888560

  Арт. GIE7888.07

  Уточните цену

  Оптовая цена доступна после авторизации

• ()

  Акция «Горячая неделя ТБМ»

  Самые выгодные предложения на популярные артикулы.

  Пульт управления электроприводом VARIA SLIM RADIO, 07892000

  Пульт управления электроприводом VARIA SLIM RADIO, 07892000

  Арт. GIE7892

  Уточните цену

  Оптовая цена доступна после авторизации

• ()

  Акция «Горячая неделя ТБМ»

  Самые выгодные предложения на популярные артикулы.

  Электропривод цепной оконный MAXBAR Smart SINTESI 2000, 230В, анодированны. ..

  Электропривод цепной оконный MAXBAR Smart SINTESI 2000, 230В, анодированный, серебристый

  Арт. MBS1101.01

  Уточните цену

  Оптовая цена доступна после авторизации

• ()

  Акция «Горячая неделя ТБМ»

  Самые выгодные предложения на популярные артикулы.

  Cистема оконная приточная Air-Box ECO с фильтром класса G3

  Cистема оконная приточная Air-Box ECO с фильтром класса G3

  Арт. AIR0050.07

  Уточните цену

  Оптовая цена доступна после авторизации

Москва

141006, Московская область, г.Мытищи, Волковское шоссе, вл15с1

Контакты

+7 (495) 995-39-32

• Стать Клиентом ТБМ

Где купить окна

• Отзывы о работе
• Обратная связь
• Правила по рекламациям
• Правила возврата товара

Все сайты компании

Сайт компании ТБМ
Представительский сайт компании ТБМ
www. tbm.ru

Сайт ТБМ Online
Каталог для оптовых покупателей
www.tbm.ru/tbm-online/

Сайт ТБМ Маркет
Каталог для розничных покупателей
www.tbmmarket.ru

Сайт компании ДОК ТБМ
Производство деревянных конструкций по современным технологиям
www.doktbm.ru

© Компания «ТБМ»

Разработка сайта —Redsoft

Вентиляционный клапан для пластиковых окон Air-box Comfort, ventair, AirBox, Air Box



Аксессуары для окон

Вентиляционный клапан для пластиковых окон

Во многих старых многоквартирных домах при проектировании системы естественной вентиляции подразумевалось, что приток свежего воздуха должен будет осуществляться через микроотверстия деревянных оконных рам и неплотности закрытых окон. Вследствие чего, при установке новых герметичных пластиковых окон нарушается нормальный воздухообмен, который был заложен проектом, что приводит к некоторым проблемам. Проветривание квартир, путем открывания или откидывания створок, сводит на нет преимущества герметичных пластиковых окон, не позволяя, при этом обеспечить нормальный микроклимат в помещении, ухудшается энергосбережение помещения (тепло уходит наружу), возникает дополнительный шум со стороны улицы. Специальные устройства, такие, как приточные клапаны, позволяют обеспечить нормальный приток воздуха, при закрытом положении окна, сохранив все преимущества герметичных пластиковых окон. Поэтому применение оконных приточных клапанов в современном строительстве становится все более частым.

Вентиляционные клапаны устанавливается непосредственно в раму любого окна из ПВХ, дерева и даже алюминиевого окна. В верхней части рамы, по специальному кондуктору высверливается щель. Монтаж легко производится как в цеху при изготовлении окна, так и уже на установленные окна без демонтажа и замены стеклопакетов. Приточный клапан для пластиковых окон позволяет пользователю самостоятельно настроить приток необходимого воздуха в помещение, полностью открыть, соблюсти необходимый баланс или вовсе закрыть.

Вентиляционные клапаны не входят в базовую комплектацию окна. В качестве дополнительной опции ко всем пластиковым окнам наша компания предлагает высококачественные автоматические проветриватели компании VENTAIR

Вентиляционный клапан VENTAIR:

• Обеспечивает постоянный воздухообмен: 4,8 м3 в час (при 10Па)
• Благодаря использованию климатического клапана влажность воздуха уменьшается в среднем на 8-10% и предотвращается выпадение конденсата
• Звукоизоляция окон с клапаном при использовании стеклопакета 4-16-4 составляет примерно 34 дБ
• Все климатические клапаны устроены таким образом, чтобы они запирались при сильном ветре

Вентиляционный клапан Air-Box Comfort:

Установка данного клапана осуществляется без свирления и фрезеровки профиля!

• Воздухопроницаемость при статическом давлении 10 Па, м³/ч 31-42
• Габаритные размеры клапана (ШхГхВ), мм 350×42,5×8,5
• Цвет белый, RAL по заказу
• Материал АБС, ПВХ
• Монтаж сверху на створку

Принцип работы

приточного оконного клапана Air-Box Comfort

Свежий воздух с улицы попадает в канал между рамой и створкой в месте замены фрагмента типового уплотнителя на специальный.

Затем через клапан, установленный на верхней части створки, воздух попадает в помещение.

Контроль воздушного потока

Осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.

Клапан Air-Box Comfort совместим с любыми типами поворотных и поворотно-откидных пластиковых окон вне зависимости от марки оконного профиля.

FV-4M1 1/2 — Watts

Этот автоматический выпускной клапан 1/2 дюйма используется в коммерческих и жилых системах водяного отопления для обеспечения автоматического выпуска воздуха из систем распределения горячей или холодной воды. Он состоит из латунного корпуса с внутренней резьбой NPT, латунной крышки, воздухоотводчика с уплотнением из силиконовой резины, полиэтиленового поплавка с пробкой клапана и автоматического воздухоотводчика. Он выдерживает высокие температуры и идеально подходит для использования с гликолевыми системами или в качестве антивакуумного устройства. Он также может быть установлен для разделения и рассеивания воздуха во время циркуляции жидкости в системе. Его можно разобрать для осмотра и очистки. Максимальное давление составляет 150 фунтов на квадратный дюйм (10 бар).

Характеристики

• Вентиляционное отверстие с уплотнением из силиконовой резины
• Подходит для использования с гликолевыми системами
• Поплавок из высокотемпературного полиэтилена
• Латунная конструкция

Технические характеристики
Вентиляционное отверстие	Автоматический
Материал корпуса	Латунь
Рисунок корпуса	Вертикальный
Врезка снизу	Да
Размер нижней резьбы	1/2 дюйма
Торговая марка	Вт
Купить в соответствии с Законом США	НЕТ
Рейтинг контактов	Не применяется к продукту
EAN	098268066708
Функция быстрого заполнения	№
Размер заливки	Не применяется к продукту
Размер соединения поплавковой камеры	Не применяется к продукту
Расход	Не применяется к продукту
Статус ГДС	Зарегистрировано
Тип изделия Hydronic	Вентиляционное отверстие
Размер входного соединения	1/2 дюйма
Размер впускного патрубка, метрический	15 мм
Тип входного соединения	Наружная резьба
Тип входной резьбы	NPT
Бессвинцовый	НЕТ
Максимальная рабочая температура по Фаренгейту	240
Максимальное давление, фунт/кв. дюйм	150
Максимальное давление пара, фунт/кв. дюйм	9999
Максимальная температура по Фаренгейту	240
Максимальное давление воды, фунт/кв. дюйм	150
Максимальное рабочее давление, фунт/кв. дюйм	150
Минимальное давление, фунт/кв. дюйм	1,45
Минимальное давление воды, фунт/кв. дюйм	1,45
Минимальное рабочее давление, фунт/кв. дюйм	1,45
Размер выходного соединения	Не применяется к продукту
Тип выходного соединения	Не применяется к продукту
Тип выходной резьбы	Не применяется к продукту
Номер детали	0590722
Трубная заглушка	№
Диапазон регулировки давления	Не применяется к продукту
Настройка сброса давления — PSI	9999
Производительность по нагнетанию пара	Не применяется к продукту
Диаметр продувки и слива	Не применяется к продукту
Размер выпускного отверстия для продувки и слива	Не применяется к продукту
Выход продувки и слива Тип	Не применяется к продукту
Серия	ФВ-4
Боковая резьба	№
Размер боковой резьбы	Не применяется к продукту
Фильтр	№
Материал фильтра	Не применяется к продукту
Тип переключателя	Не применяется к продукту
Диапазон регулировки температуры	Не применяется к продукту
Диапазон температур	от 33 до 240 градусов по Фаренгейту
Верх 1 Размер резьбы	Не применяется к продукту
Верхний 2 размер резьбы	Не применяется к продукту
Врезка сверху	Нет
Вакуумный выключатель	Да
Вентиляционная емкость	0,5 стандартных кубических футов в минуту при 25 фунт/кв. дюйм

Найти торгового представителя

Найти оптовика/дистрибьютора

Поделитесь этим продуктом

Создайте свою спецификацию менее чем за 5 минут

Узнать больше

Комфортная домашняя вентиляция CWL — WOLF — Каталоги в формате PDF | Документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Техническая документация Система вентиляции бытового комфорта CWL

Система вентиляции бытового комфорта CWL-D-150 Назначение Децентрализованная вентиляционная установка с рекуперацией тепла для непосредственной вентиляции жилых помещений через наружную стену (стойка- отдельная единица). Преимущества системы бытовой вентиляции Wolf Comfort • Рекуперация явного и скрытого тепла с помощью энтальпийного теплообменника (утилизация влаги), макс. уровень рекуперации тепла 92,2 %. • Бесшумная работа благодаря загнутым назад вентиляторам с большим диаметром крыльчатки и низкой скоростью. • Отсутствие сквозняков при температуре наружного воздуха -12 °C, что означает наличие достаточного объема приточного воздуха даже зимой…

Комфортная домашняя вентиляция CWL-180 до 400 Функция Три типоразмера с расходом воздуха 180 м³// ч, 300 м³/ч и 400 м³/ч. Подходит как для частных домов и многоквартирных домов, так и для офисов. Домашняя вентиляция CWL Comfort с рекуперацией тепла вытягивает спертый воздух из кухни, ванной и туалета. Этот воздух проходит через перекрестноточный пластинчатый теплообменник противоточного типа, а отфильтрованный воздух выбрасывается наружу. При этом в систему засасывается свежий наружный воздух, очищается воздушным фильтром, нагревается перекрестно-противоточным теплообменником и направляется…

Комфортная бытовая вентиляция CWL-180 — 400 Спецификация Бытовая вентиляция Производительность вентилятора при 150 Па CWL-180 CWL-300(B) CWL-400(B) м³/ч макс. 180 макс. 300 макс. 400 % 95 95 95 Высота мм 600 602 602 Ширина мм 560 675 675 Глубина (глубина с байпасом) мм 315 445 (525) 455 (535) Подключения на стороне воздуха мм 125 150 / 160 150 / 160 / 180 Höhe Степень рекуперации тепла Макс. Breite fe Tie Класс фильтра G4 Коэффициент мощности cos φ 0,58 — 0,67 Потребляемая мощность Вт Потребляемая мощность при 150 Па кг 0,60 — 0,66 Вт 112 при 180 м³/ч Вес (вес с байпасом) 16 — 112 0 ,54 — 0,62 16 — 174 12 — 300 174 (184) при…

Блок управления — аксессуар CWL-180 до 400 Контроллер Пользовательский интерфейс Микропроцессорный блок управления с дисплеем для настройки и отображения отдельных функций управления: • Регулировка заданного значения расхода вентиляции и вытяжного воздуха • Вентиляторы ВКЛ/ВЫКЛ • Программируемая компенсация давления или уравновешивание давления, т.е., как правило, избыточное или пониженное давление может быть создано преднамеренно с помощью регулируемого значения, если это необходимо, внутри помещения. • Аварийный сигнал фильтра на дисплее (обслуживание фильтра) • Защита от замерзания • Управление блоком подогревателя (1000 Вт). Блок подогревателя предназначен для поддержания…

Бытовая система вентиляции «Комфорт» CWL-180 — 400 Функция Воздух от распределителей к клапанам направляется в шланговую систему 75/63 или 63/52 Клапаны регулируются от 0 до 100 % Распределитель вентиляционного воздуха Направление воздуха от распределителя к клапанам с помощью система плоских воздуховодов Excellent 50 x 100 Вытяжной воздух Распределитель вытяжного воздуха Шумоглушители Наружный воздух Воздух для наружного и вытяжного воздуха, а также для распределителя вентиляционного и вытяжного воздуха проложен в трубах ISO DN 125/150/180. Общие технические характеристики Труба ISO CWL — Плотность материала 50 кг/м³, антистатичность — Коэффициент теплопередачи 0,040 Вт/(м²K)…

Изолированный трубопровод CWL-180 до 400 Компоненты Труба ISO CWL длиной 2250 мм для DN 125, DN 150 и DN 180 Труба ISO CWL изгиб 90° и 45° для DN 125, DN 150 и DN 180 30° и 15° для DN 150 и DN 180 Труба ISO CWL тройник Труба ISO CWL Y-образный тройник 45° Труба ISO CWL Переходник: DN 150/125 DN 160/150 DN 180/125 DN 180/150 Стопорное кольцо для соединения труб и профилей с защитой от скручивания DN 125, DN 150, DN 180 Фланцевый хомут в качестве переходника от CWL-300 к трубе ISO DN 180 Воронка CWL, теплоизолированная, 1159длина мм Черный: внутренняя стенка 125 мм, 150 мм, 180 мм Красный: внутренняя стенка 125 мм и 150 мм Уплотнительная манжета. ..

Система гибких шлангов круглая / Система плоских каналов Отлично CWL-180 до 400 Свойства системы шлангов Система гибких шлангов круглая Плоская система воздуховодов Превосходная кривая и дизайн Система труб, специально разработанная для вентиляционных систем для гибкой прокладки через подвесные потолки или в них. Двухслойная конструкция (гладкий внутри, гофрированный снаружи) обеспечивает: Превосходную звукоизоляцию за счет низкого сопротивления потоку; высокая кольцевая стабильность при высоком уровне гибкости; малый вес, нейтральный запах и антибактериальные свойства благодаря экологически чистому материалу (PE) и использованию гигиенически идеальных первичных материалов….

Система гибких шлангов, круглая CWL-180 — 400 Шланг распределения воздуха 63/52, рулон 50 м Антистатический 75/63, рулон 50 м Защелкивающееся соединение 63/52 75/63 Уплотнительное кольцо 63/52, упаковка из 10 шт. 75 /63, упаковка 10 шт. Заглушка для трубы 75 мм 63 мм Воздухораспределитель со звукоизоляцией DN125: 6 штуцеров 63/52 с 3 заглушками для труб 5 штуцеров 75/63 с 2 заглушками для труб DN150: 12 штуцеров 63/52 с 6 заглушками для труб 10 соединители 75/63 с 5 заглушками для труб DN180: 18 соединителей 63/52 с 6 заглушками для труб 15 соединителей 75/63 с 5 заглушками для труб Соединитель для клапана DN 125, одна заглушка и два соединителя для труб 75 мм 63 мм Переходник DN 180 на DN 150 9

Система плоских воздуховодов Excellent CWL-180 до 400 Плоский воздуховод 50 x 100, рулон 50 м Антистатический и антибактериальный Заглушка 50 x 100 для плоского воздуховода, пакет из 10 шт. Изгиб 90° CWL для плоского воздуховода 50 x 100 Вертикальный Горизонтальное замковое соединение 50 x 100 Уплотнительное кольцо 50 x 100, упаковка 10 шт. Заглушка трубы для 50 x 100 Диафрагма для 50 x 100, упаковка 10 шт. Воздухораспределитель со звукоизоляцией DN 125: 5 соединителей 50×100 с 2 заглушками трубы DN 150: 10 соединителей 50×100 с 5 заглушками для труб DN 180: 15 соединителей 50×100 с 5 заглушками для труб Соединитель для клапана DN 125, одна заглушка для труб и два соединителя для труб 50 x 100 Соединитель для напольной решетки,…

Клапаны приточного/вытяжного воздуха CWL-180 до 400 Клапан приточного воздуха пластиковый DN 125 Клапан приточного воздуха металлический DN 125 Клапан вытяжного воздуха пластиковый DN 125 Клапан вытяжного воздуха металлический DN 125 Клапан вытяжного воздуха пластиковый DN 125 Клапан приточный индуктивный DN 125 Кухонная вытяжка воздушный клапан с фильтром G3 11

Широкий ассортимент оборудования от системного поставщика Wolf предлагает идеальное решение для коммерческих и промышленных зданий, как для нового строительства, так и для проектов модернизации.
