Кляммеры для вентилируемых фасадов: что это такое

Кляммеры для вентилируемых фасадов — это скрытые
крепежные элементы, на которые закрепляются фасадные плиты. Изготавливаются из
оцинкованного металла либо из пружинной стали.

Содержание

1. Что такое кляммеры
2. Применение кляммеров в вентфасадах
3. Какие кляммеры используются в вентфасадах
4. Кляммер стартовый
5. Кляммер рядовой
6. Кляммер концевой

Что такое кляммеры

Метизное изделие, используемое для крепления отделочных плит и иных строительных изделий, называется кляммер. Ранее в этих целях использовались гвозди, но такая технология не приносила успеха, так как поверхность в скором времени растрескивалась, и приходилось зачастую проводить ремонты или заниматься реконструкцией.

Изобретение кляммера успешно решило все проблемы. Они прочные, надежные, выдерживают ударные нагрузки.

Применение кляммеров в вентфасадах

Использование специальных приспособлений для зажима
существенно ускоряет процесс работ, установка фасадных плит становиться проще,
и процесс эксплуатации значительно облегчается, в связи с тем, что:

1. Сверлить плиту не нужно, что не приведет
   к образованию трещин и пололке материала.
2. Процесс выполнения монтажа будет
   ускорен, так как кляммеры устанавливаются быстро.
3. Если имеется необходимость, то плиты
   несложно демонтировать.

В
строительной практике отличают три конструкции выполнения крепежа:

1. Скользящие.
2. Подвесные.
3. Неподвижные.

Классификация
элементов осуществляется по месту применения, в зависимости от места установки:

1. Центральные.
2. Четырехлепестковые.
3. Стартовые.

Крепежи
изначально рассчитаны на удержание на весу тяжелых фасадных плит, в связи с
этим выполнены из прочной стали, толщина которой может быть до 1,2 мм. Изделия
предлагается приобрести типовые со стандартными размерами либо подать заявку на
крепеж от производителя. В розничной продаже имеются кляммеры в ассортименте,
поэтому, как правило, сложностей с выбором не возникает.

Элементы изготавливаются из антикоррозионных материалов, поэтому дополнительная обработка не требуется.

Какие кляммеры используются в вентфасадах

Для крепления фасадных плит используются кляммеры.
Это способ наиболее распространен. Крепежные элементы выбираются в зависимости
от выполнения монтажа:

1. Стартовые.
2. Рядовые.
3. Концевые.

Перед
выполнением работ, необходимо произвести расчет количества элементов.

Кляммер стартовый

Для закрепления
первых плит в ряду используется стартовый кляммер. Это пластина, изготовленная
из металла, выгнутая по особой технологии, оснащенная специальными зажимами.
Характеризуется высокой упругостью. Деталь выполняется в нескольких
разновидностях, зависит от количества зажимов и пластины.

Кляммера,
предназначенные для соединения фасадных плиток по краям, называются
завершающими или стартовыми. В них имеется две лапы для захвата для фиксации
углов двух фасадных плит.

Краткое описание
элементов:

1. Основное
   предназначение — видимое крепление плит к фасаду.
2. Изготавливаются
   способом штамповки из коррозионно-стойкого металла толщиной 1-1,2 мм. Окраска кляммеров
   производится порошковым напылением.
3. Элемент
   имеет два отверстия, предназначенных для крепления. Отверстие, предназначенное
   для крепежа, выполнено размером 4*8 мм.

Монтаж плит
осуществляется с устройства стартового элемента.

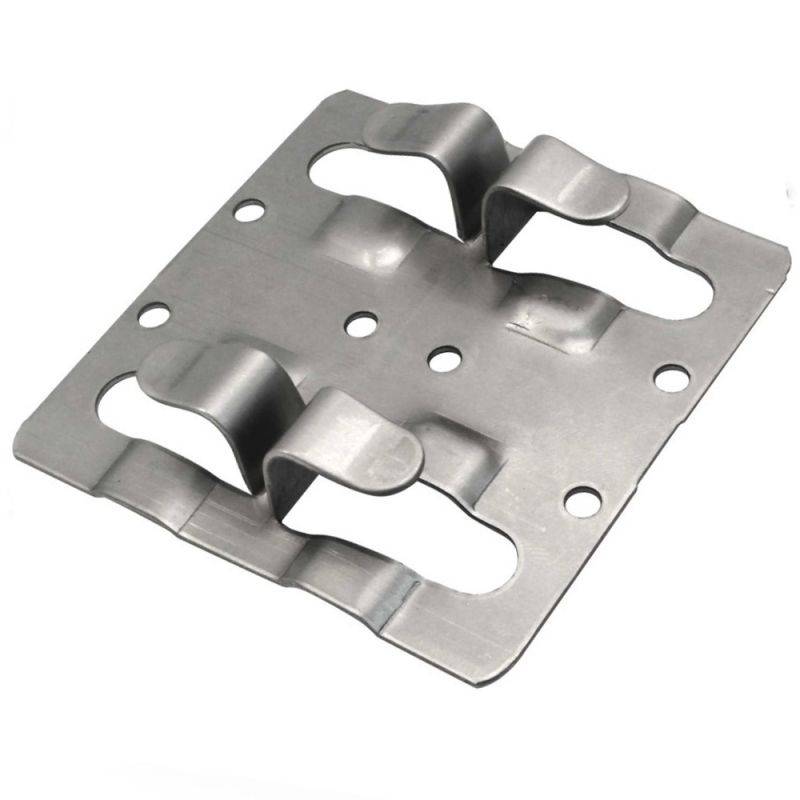

Кляммер рядовой

Для прочности
конструкции и обеспечения надежности системы важную роль выполняет
подконструкция фасада. Изготовление элементов осуществляется из оцинковки. Чем
больше нагрузка, тем внимательнее следует выбирать кляммеры

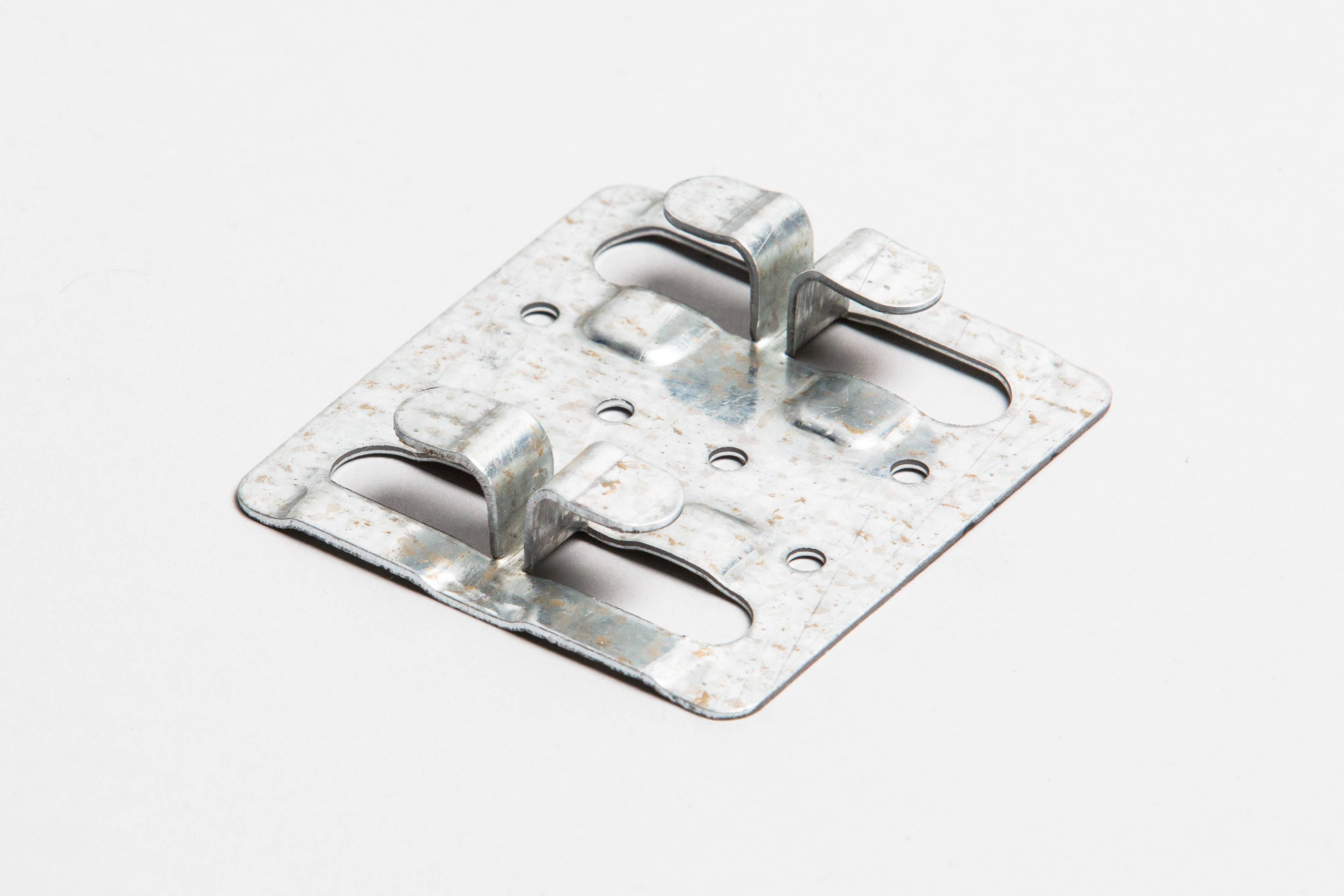

Рядовой кляммер
предназначен для крепежа промежуточных фасадных панелей.

Достоинства
элемента:

1. Не подвергается нагрузкам, что исключает
   образование остаточной деформации.
2. Выдерживает большие нагрузки.
3. Устойчивость к температурным перепадам.
4. Продолжительный срок эксплуатации.

Огромный выбор
рядовых кляммеров представлен на рынке сбыта.

Кляммер концевой

Завершается
монтаж плит установкой концевых кляммеров. Выполняется элемент из стали
немагнитной нержавеющей, толщиной 1,2 мм.
Элемент антикоррозионный, стойкий по отношению к деформациям.
Изготавливается из оцинковки или нержавейки, толщина металла из 1 -1,2 мм.  Выпускаются разного цвета, поэтому их можно
подрать в  тон с плитой.

Закрепление
кляммера осуществляется на две заклепки, размерами 4*10 либо 4,8*10.

Кляммер- это полезный элемент,
относящийся к строительству. Основное преимущество заключается в том, что его
не видно на поверхности. Они удобны и безопасны в работе, поэтому с монтажом
плит сумеет справиться даже непрофессионал. Закрепление фасадных плит надежное,
также отдельные плиты несложно снимать и заменять на новые.

Системы вентилируемых фасадов ИСМ Фасад — Элемент крепления плит

Системы вентилируемых фасадов ИСМ Фасад — Элемент крепления плит — кляммер

Что же представляет собой данное крепёжное изделие?
На вентфасад с помощью кляммера крепится облицовочный материал. Кляммер в системе навесного вентилируемого фасада – важнейший крепёжный элемент, изготовленный из металла, имеющий в своей конструкции специальные загибы удерживающие облицовочный материал (керамогранит, керамические плиты, фиброцементные плиты и др.).
По способу крепления кляммеры подразделяются на:
— кляммер видимого крепления (рис. 1)
— кляммер скрытого крепления (рис.2)
По функциональному своему применению кляммеры подразделяются на:Кляммер для керамогранита
1. Стартовый кляммер или концевой кляммер. Ими начинают или заканчивают ряд облицовки. Именно с него начинается монтаж облицовочного материала. Конструктивно стартовый (концевой) кляммер имеет 2 однонаправленных язычка (лапки), удерживающих две плитки.
2. Рядовой кляммер — наиболее распространённый на фасаде вид. Конструкция этого крепежного элемента как правило имеет 4 язычка (лапки) по парно разнонаправленных для крепления по одному углу у 4-х удерживаемых плит.
3. Торцевой кляммер или боковой кляммер (устанавливаются в вертикальных швах облицовочного материала – для предотвращения горизонтального смещения плитки) имеет в своей конструкции 1 или 2 разнонаправленные лапки, удерживающие соответственно одну или две плиты соответственно. Обычно устанавливаются в угловых зонах, согласно требованиям пожарной безопасности над окнами, и по всему фасаду в на зданиях в сейсмоопасных регионах.
Кляммер – это деталь, которая непосредственно удерживает сам облицовочный материал на фасаде будь то керамические или фиброцементны плиты, керамогранит. Основное требованиями к кляммеру для применения их в фасадных системах заключается в том, чтобы его конструкция обеспечивала надёжную фиксацию облицовочного материала, не допускала его самопроизвольного выпадения и не приводила к разрушению удерживаемого материала. При этом правильно смонтированные плиты облицовочного материала не должны выступать за грань соседних, если это не предусмотрено архитектурными решениями, а швы между плитами не должны разбегаться.
Мы самостоятельно проектируем, рассчитываем и проводим испытания кляммеров в аккредитованных организациях очень тщательно подходим к исполнению данных изделий. Только правильно выбранный материал позволит полностью обеспечить надежную работу всех конструкторских разработок заложенных в кляммер. Многочисленными исследованиями и испытаниями подтверждено, что кляммер должен быть изготовлен из нержавеющей стали. Компания ИСМ Фасад использует в качестве материала исключительно аустенитные марки коррозионостойких сталей AISI 201 (12Х15Г9НД3), J4, AISI 321 (304) толщиной 1,2 мм. Кляммер – важнейший элемент всей фасадной системы, который удерживает облицовочную плиту, и требования предъявляемые к нему должны быть самыми высокими, а исполнение их обязательным.
