Контур ГВС двухконтурного газового котла-приоритет

Контур ГВС двухконтурного газового котла служит для приготовления горячей воды в доме. Обеспечить комфорт в доме — это не только создать надежную систему отопления (СО), но и снабдить всех проживающих достаточным количеством горячей воды.

Рассматривая, в предыдущих постах, системы горячего водоснабжения (ГВС) с накопительным и проточным водонагревателем, мы не связывали их с системой отопления дома, то есть с источником тепла – котельной.

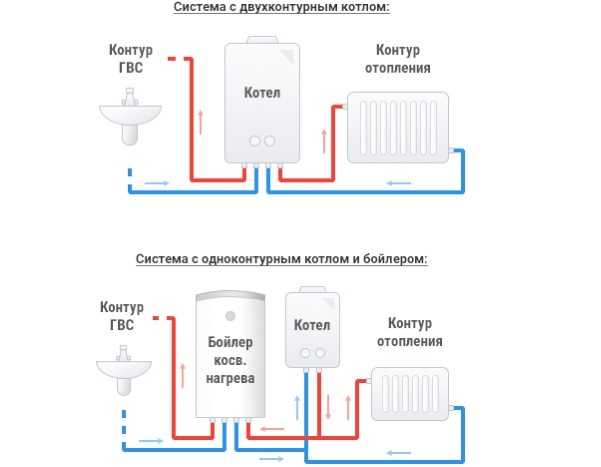

В данном случае уместно будет рассмотреть вариант отопления с помощью двухконтурного котла. Что это такое?  Уже само название двухконтурный подразумевает наличие двух контуров – контура отопления и контура ГВС. Объединив эти два контура в одном устройстве, мы и получим двухконтурный котел.  В настенных двухконтурных котлах используются 2 способа нагрева  воды для хозяйственных нужд:

1. Для первого способа нагрева воды характерно то, что нагрев воды для ГВС происходит в том же теплообменнике в котором нагревается отопительная жидкость.
2. При втором способе нагрева воды, отопительная жидкость нагревается в первичном теплообменнике, а теплообмен между ней и водой ГВС происходит во вторичном пластинчатом теплообменнике.

Принцип работы двухконтурного котла с битермическим теплообменником

Принцип работы двухконтурного котла вам будет не понятен до тех пор, пока вы не поймете как устроен и работает  битермический теплообменник. Конструктивно (Рис.1) битермический теплообменник можно охарактеризовать термином «труба в трубе», то есть это знакомый нам водоводяной теплообменник.

По внутренней трубе циркулирует вода на нужды ГВС, по межтрубному пространству – вода на нужды системы отопления (СО). Расположен теплообменник непосредственно в камере сгорания котла – вверху над горелочным устройством.

Битермический теплообменник контура ГВС

Рис.1. Битермический теплообменник («труба в трубе»):  1. Выход ГВС; 2. Вход ГВС; 3. Подача в контур отопления; 4. Обратка из контура отопления

Из рисунка мы видим, что горячая вода протекает по внутренним трубкам, а теплоноситель системы отопления в полостях между внутренней трубкой и наружной. Причем хозяйственная вода протекает последовательно по всем 6-ти трубкам, а отопительная течет по 3-м параллельно в одном направлении и по трем параллельно в обратном.

Режим «отопление». Высокотемпературное тепло, от сгорания газа, воспринимается наружной поверхностью теплообменника и передается воде циркулирующей по межтрубному пространству. Вода нагревается до определенной температуры и поступает в радиаторы системы отопления.

Внутренняя труба системы ГВС заполнена водой, но вода не циркулирует – стоит на месте, но данная вода горячая. Это и есть режим «отопление», для которого должен обязательно работать циркуляционный насос, мощность горелки выбирается от  температуры наружного воздуха при условии, что  температура воздуха в доме не менее 20—22 ^оС. В режиме «отопление» расход воды в контуре ГВС равен нулю.

Режим ГВС. И в этом режиме, высокотемпературное тепло, от сгорания газа, воспринимается наружной поверхностью теплообменника и передается уже стоячей воде  межтрубного пространства (циркуляционный насос не работает). А уж от этой воды, через стенку внутренней трубы, тепло передается воде контура ГВС. Вода нагревается до определенной температуры и поступает к водоразборным кранам.

Межтрубное пространство СО заполнено горячей водой, но вода не циркулирует – стоит на месте. Это и есть режим ГВС, для которого должен обязательно не работать циркуляционный насос, мощность горелки выбирается от требуемой температуры горячей воды. И надо, дорогие друзья, смириться, что при работе котла в режиме  ГВС, батареи отопления остынут и в квартире похолодает. А вот насколько – это уж другой вопрос. Все будет зависеть от продолжительности работы контура ГВС, от того как утеплен дом и его аккумулирующей способности держать тепло и т.д.

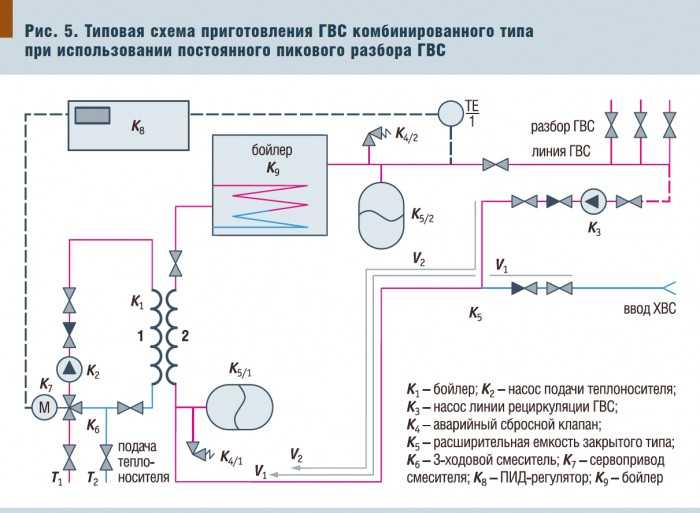

Способ нагрева воды в различных схемах ГВС

Принцип работы двухконтурного котла с двумя раздельными теплообменниками и трехходовым вентилем

Режим «отопление». Высокотемпературное тепло, от сгорания газа, воспринимается наружной поверхностью теплообменника СО, который расположен над горелкой вверху топки  и передается воде циркулирующей по системе отопления. Циркуляция воды осуществляется с помощью циркуляционного насоса, который работает постоянно, как в режиме «отопление, так и режиме ГВС.  Вода нагревается до определенной температуры и поступает в радиаторы системы отопления. 3-ех ходовой переключающий клапан не позволяет попасть воде во вторичный пластинчатый теплообменник контура ГВС.

Режим ГВС. При открытии крана горячей воды, срабатывает датчик расхода воды и выдает команду на переключение 3-ех ходового клапана в режим ГВС. То есть горячая вода СО, как греющий теплоноситель поступает во вторичный пластинчатый теплообменник контура ГВС, нагревая холодную воду на нужды ГВС.

Мощность горелки выбирается от требуемой температуры горячей воды. Как и в схеме с битермическим теплообменником, контура СО и ГВС одновременно работать не могут, поэтому  при работе котла в режиме  ГВС, батареи отопления остынут и в квартире похолодает.

Каждый из рассмотренных котлов  имеет свои преимущества и недостатки. Главным недостатком котла с двумя теплообменниками – это его высокая стоимость, а достоинством является то, что он менее подвержены коррозии и образованию на нем налета (накипи).

При выходе из строя вторичного теплообменника есть возможность функционирования котла в режиме отопления. Так что без горячей воды — зато в тепле. Главным достоинством котла с битермическим теплообменником – это его компактность и невысокая стоимость, а недостаток один – при выходе из строя теплообменника,  вы остаетесь без тепла и горячей воды.

Кроме того замена битермического  теплообменника обойдется вам значительно дороже чем замена вторичного. Из всего вышесказанного следует, что если главным критерием выбора котла не является низкая цена, то выбор лучше сделать в пользу котла с двумя отдельными теплообменниками и трехходовым клапаном. Он обеспечит комфорт в доме на 100%.

Дорогие друзья, нижеприведенная ссылка приведет Вас на обучающий курс Оксаны Решетневой  Фотошоп с нуля в видеоформате 4. 0. Курс содержит 117 уроков, которые прекрасны по содержанию и понятны новичку.

Я рекомендую данный курс всем, кому не чуждо чувство прекрасного и кто хочет попробовать себя в удаленной работе по профессии Дизайнер. Приобретя данный курс, вы не будете вечерами ходить из угла в угол, вы не будете чесать пузо, лежа перед телевизором – вы будете работать, создавая прекрасное. Вам гарантирована поддержка автора и безлимитный доступ к урокам. После окончания выдается сертификат для трудоустройства. Как применить полученные знания для заработка, Вы можете почитать здесь.  И, как сказать, может это и станет вашим смыслом жизни. Я искренне желаю Вам удачи. Вот эта ссылка. Переходите!

Как же подойти к вопросу выбора мощности данного котла? При покупке двухконтурного котла стоит, в первую очередь, рассчитать расход потребляемой горячей воды. Мощность нагрева воды котлом должна соответствовать этому расходу  и зависит она от размеров отапливаемой площади и необходимого количества бытовой горячей воды. При этом приоритет контура ГВС должен соблюдаться.

Ниже приведена (Табл.1) техническая характеристика двухконтурного котла итальянского настенного  марки DOMINA PRO 20F c битермическим теплообменником и корейского двухконтурного настенного котла с двумя раздельными теплообменниками и трехходовым вентилем NAVIEN Ace TURBO 20.

Техническая характеристика двухконтурного котла  марки DOMINA PRO 20F и  NAVIEN Ace TURBO 20К

Таблица 1

А сейчас, дорогие друзья, я предлагаю вам решить следующую задачку. В предыдущем посте мы остановили свой выбор на проточном водонагревателе ЭВАН В1-18, мощностью W=18 кВт. В продаже данного водонагревателя не оказалось, но был двухконтурный котел NAVIEN Ace TURBO 20, с мощность контура ГВС 20 кВт.

Консультант в галстуке и очках заверил нас, что данный котел обеспечит комфорт в доме не хуже чем водонагреватель ЭВАН В1-18, поскольку мощность контура ГВС котла даже немного больше требуемой. После монтажа, мы заполнили ванну в течении 15 минут (комфортное время) горячей водой, но о принятии ванны не могло быть и речи — вода была чуть тепленькая. Используя техническую характеристику двухконтурного котла, объясните в чем ошибся консультант, предлагая нам данный котел.

Будет вода, будет и рыба. Появятся деньги, появится и женщина

Сегодня мы с вами выполнили 4-ый пункт нашего плана  расчет системы отопления дома — подробно разобрали способ нагрева воды в контуре ГВС двухконтурного газового котла. Кто еще не присоединился, присоединяйтесь!

С уважением, Григорий

Принцип работы двухконтурного газового котла

Принцип работы двухконтурного газового котла

5 (100%) голосов: 1

Двухконтурные отопительные агрегаты обрели широкую популярность благодаря своим компактным размерам и удобству в эксплуатации. Они хорошо справляются с обогревом дома и вместе с тем выполняют функции источника горячего водоснабжения. Это означает, что вам не придется приобретать отдельный водонагреватель и отдельный отопительный прибор.

• Устройство газового котла с двумя контурами
• Принцип работы двухконтурного газового котла
• Работа в режиме подачи горячей воды

В статье мы расскажем о принципе работы двухконтурного газового котла и отметим основные конструктивные элементы.

Устройство газового котла с двумя контурами

Для того, чтобы разобраться как работает газовый котел двухконтурный, нужно ознакомиться с его конструкцией. Состоит прибор из большого количества различных элементов, которые отвечают за нагрев теплоносителя в отопительном контуре и переключаются на контур горячего водоснабжения. Благодаря слаженной работе всех узлов, вы получите качественное устройство, которое будет функционировать без сбоев и неполадок.

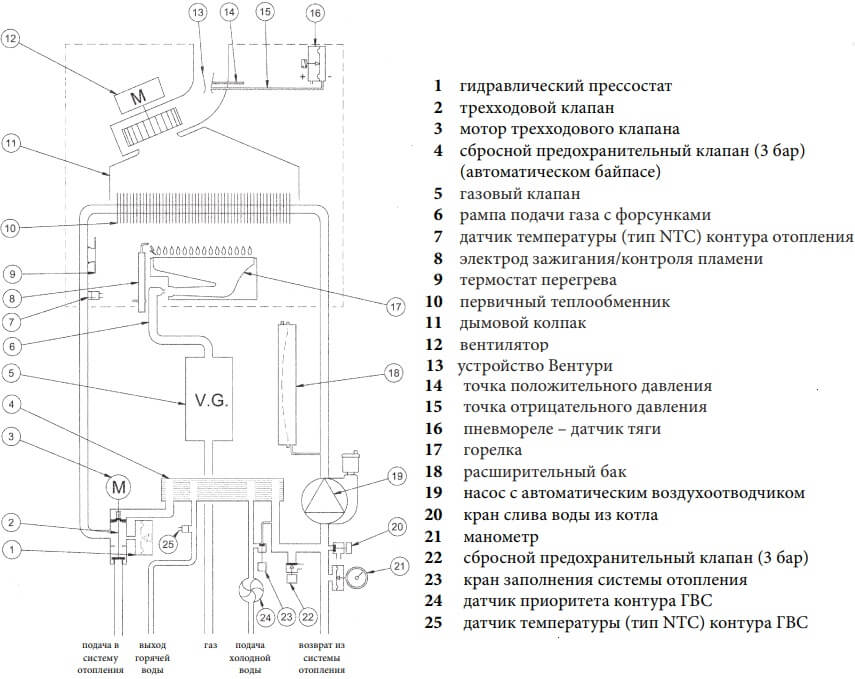

Рассмотрим основные элементы, входящие в конструкцию двухконтурного газового котла:

1. Горелка, которая находится в открытой или закрытой камере сгорания — это сердце каждого агрегата, отвечает за нагрев теплоносителя и выработку тепловой энергии, необходимой для функционирования контура горячего водоснабжения. Для того, чтобы была возможность сохранять заданный температурный режим, в нее входит система электронной модуляции пламени.
2. Циркуляционный насос. Благодаря этому элемент обеспечивается принудительное перемещение теплоносителя по системе отопления и в процессе функционирования контура ГВС. Работа насоса не сопровождается никакими посторонними звуками, поэтому не стоит беспокоиться, что прибор будет шуметь.
3. Камера сгорания, именно в нее помещена горелка. Бывает открытой и закрытой. Над закрытой камерой сгорания располагается вентилятор, который обеспечивает нагнетание воздуха и удаление продуктов сгорания.
4. Трехходовой клапан — переводит систему в режим генерации горячей воды.
5. Основной теплообменник — в двухконтурных отопительных агрегатах он находится над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя.
6. Вторичный теплообменник — здесь осуществляется подготовка горячей воды.
7. Автоматика. Исходя из показателей термостатов и датчиков, она отображает то, насколько системе не хватает тепловой энергии. После этого она приводит в действие газовую арматуру. Вода, которая выступает в качестве теплоносителя, нагревается в теплообменнике до нужного температурного режима и посредством циркуляционного насоса поступает в отопительный контур. Также автоматика отвечает за контроль всех показателей работы техники, проверяет температуру теплоносителя и горячей воды, производит включение/выключение различных узлов.
8. В самом низу корпуса находятся патрубки, необходимые для подсоединения отопительной системы, труб с холодной/горячей водой и с газом.

На рынке присутствуют модели двухконтурных газовых котлов со сдвоенным теплообменником. Однако принцип их работы остается неизменным.

Исходя из вышеописанного понятно, что устройство двухконтурного газового котла — непростое, но если рассмотреть и понять, какое предназначение тех или иных узлов, все трудности исчезнут. Отличительной особенностью таких агрегатов является наличие встроенной обвязки — расширительного бака, циркуляционного насоса и группы безопасности.

Устройство двухконтурного, конденсационного газового котла

Принцип работы двухконтурного газового котла

На сегодняшний день газовые котлы — очень востребованные устройства, это обусловлено тем, что газ считается самым дешевым теплоносителем. Разберемся с принципом работы газового котла отопления двухконтурного. Первое, что необходимо знать — это то, что функционирование таких приборов осуществляется в двух режимах:

• в режиме обогрева;
• в режиме генерации горячей воды.

Работа агрегата одновременно в двух режимах — не может осуществляться — для этого в двухконтурных котлах имеется трехходовой клапан, который направляет определенное количество теплоносителя в контур горячего водоснабжения.

Функционирование газового котла в режиме обогрева схоже с работой обычного проточного нагревателя. При первичном включении горелка функционирует достаточно продолжительный период времени, повышая температуру в отопительном контуре до нужной отметки. Как только достигается нужная температура, подача газа отключается. Если в доме имеется датчик температуры воздуха, то автоматика будет принимать во внимание его показания.

На работу газовой горелки в двухконтурных котлах может оказывать влияние и погодозависимая автоматика, которая контролирует температуру уличного воздуха.

Благодаря теплу, выделяющемуся от действующей горелки, осуществляется нагрев теплоносителя, который движется по системе отопления в принудительном режиме.

Расположение трехходового клапана такое, которое позволяет воде беспрепятственно проходить через основной теплообменник.

Удаление продуктов сгорания осуществляется самостоятельно или посредством специального вентилятора, который находится в самом верху двухконтурного котла. Система горячего водоснабжения при этом находится в бездействии.

Работа в режиме подачи горячей воды

Контур горячего водоснабжения начинает работать в то время, когда поворачивается ручка водопроводного крана. Образовавшийся ток воды приводит к тому, что срабатывает трехходовой клапан, который прекращает работу отопительной системы. В это же время зажигается газовая горелка (в ситуации, когда она отключалась). Через пару секунд из крана начинает поступать горячая вода.

Подробно рассмотрим принцип функционирования контура ГВС. Когда вы включаете горячее водоснабжение, отопительный контур отключается. Одновременно отопление и ГВС работать не могут. За управление отвечает трехходовой клапан. Он направляет определенное количество нагретого теплоносителя во вторичный теплообменник, который начинает нагревать проходящую через него воду.

Схема, по которой осуществляется функционирование ГВС — достаточно непростая. Это обусловлено тем, что задействуется малый круг циркуляции теплоносителя.

Сказать, что такой принцип функционирования — оптимальный, нельзя, но двухконтурные агрегаты с раздельными теплообменниками отличаются хорошей ремонтопригодностью.

Отличительные особенности газовых котлов с комбинированными теплообменниками:

• конструкция — простая;
• большой риск того, что может появиться накипь;
• высокая производительность, намного больше чем у ГВС.

Как видно из вышеописанного, минусы очень тесно переплетены с плюсами, но раздельные теплообменники обрели более широкий спрос. Конструкция подобных устройств более сложная, но зато здесь нет накипи.

В процессе функционирования горячего водоснабжения, движение теплоносителя по контуру прекращается. Это означает, что его долговременный режим работы может нарушить тепловой баланс в помещениях.

Как только закрывается кран, трехходовый клапан сбрасывается и осуществляется переход двухконтурного котла в режим ожидания. В таком положении устройство будет находится до того момента, пока снова не откроется кран. Производительность определенных моделей доходит до 15-17 л/мин, все зависит от мощности котла.

Теперь вы знаете, какой принцип работы двухконтурного газового котла.

Теги: выбор котла

Циркуляционные контуры горячей воды — Хорошее домостроение

Нам всем знакомо долгое ожидание: вы включаете кран с горячей водой и должны ждать полных две минуты, пока не прибудет горячая вода. Несколько факторов усугубили эту проблему в последние годы: наши дома стали больше, мы устанавливаем больше светильников и приборов, использующих горячую воду, а сантехнический кодекс предписывает трубы большего диаметра. В довершение всего, новые приспособления с низким расходом гарантируют, что время ожидания будет больше, чем когда-либо.

Если вы живете в компактном доме и водонагреватель находится в центре подвала, у вас может не возникнуть этой проблемы. Однако, если вы живете в вытянутом одноэтажном доме, а водонагреватель находится в пристроенном гараже, ваша ванная комната может находиться в 50 футах от водонагревателя, что в основном гарантирует долгое ожидание.

Сколько горячей воды теряется?

Джеймс Лутц, научный руководитель Национальной лаборатории Лоуренса в Беркли, заключает, что из-за проблемы длительного ожидания «около 20% общего потребления горячей воды в частных домах тратится впустую». Стоимость сбрасываемой воды и энергии, необходимой для ее нагрева, колеблется от 33 до 19 долларов.3 на домохозяйство в год; нижняя граница диапазона относится к семьям, которые не используют много горячей воды (особенно те, у которых есть водонагреватель на природном газе), а верхняя граница относится к семьям с интенсивным потреблением воды, использующим электрический водонагреватель.

Решение проблемы в существующем доме

Вы можете сократить время ожидания горячей воды несколькими способами. Первым делом нужно утеплить все трубы горячего водоснабжения. Второй шаг – уменьшить диаметр трубы от водонагревателя до арматуры. (Если это разрешено нормами, трубы диаметром 3/8 дюйма можно использовать для обслуживания одного туалета, а трубы диаметром 1/2 дюйма — для одного душа. Предупреждение, однако: если вы слишком сильно уменьшите размер трубы, скорость потока может пострадать.) Как отмечает Гэри Кляйн, консультант по энергетике и специалист по горячему водоснабжению, «по сравнению со временем, которое требуется горячей воде, чтобы добраться до 3/8 дюйма в диаметре. трубы при заданном расходе требуется примерно в 1-1/2 раза больше длины трубы диаметром 1/2 дюйма. труба, в три раза длиннее 3⁄4 дюйма в диаметре. трубы и в шесть раз длиннее в 1-дюймовом диаметре. трубка.»

Другим возможным решением является установка второго водонагревателя ближе к дальним приборам — либо большого независимого водонагревателя, либо небольшого буферного резервуара, рассчитанного на ограниченную нагрузку до поступления воды из дальнего нагревателя. В последнем случае буферный бак обычно устанавливается последовательно с существующим водонагревателем.

Наконец, если вам не нравится мысль о двух водонагревателях, вы можете установить насос для циркуляции горячей воды от водонагревателя к наиболее удаленному устройству. Хотя это решение недешевое, хорошо спроектированная система циркуляции горячей воды сэкономит энергию, воду и сделает вашу жизнь немного удобнее.

Различные типы циркуляционных систем

В контуре горячего водоснабжения используется небольшой насос для циркуляции горячей воды между водонагревателем и удаленной ванной комнатой или кухней. Создать цикл довольно просто; однако сделать это таким образом, чтобы не тратить много энергии, немного сложнее.

Постоянно работающий насос явно расточительный. Насос потребляет много электроэнергии, а потери тепла из трубы увеличивают нагрузку на водонагреватель. (Вариант непрерывно работающего насоса, термосифонная система, которая заставляет горячую воду течь по кругу без помощи насоса, почти так же плох.) Трудно предсказать, когда кому-то понадобится горячая вода, поэтому включение насоса таймер — простое и расточительное решение, а работа помпы на слишком много часов просто тратит энергию.

Единственный тип контура циркуляции горячей воды, который стоит рассмотреть, — это система с регулированием по потребности, в которой используется насос, активируемый выключателем рядом с прибором с наибольшим временем ожидания. Системы управления спросом были разработаны компанией ACT Metlund, которая продает необходимые насосы (так называемые насосы D’Mand) и предоставляет лицензии другим компаниям (включая Taco и Uponor) на продажу комплектов D’Mand. Стоимость такого комплекта составляет около 520 долларов.

Помпа D’Mand обычно устанавливается в тумбе под умывальником. Требуемый переключатель (входит в комплект) представляет собой кнопочный переключатель, который активирует электронное управление, которое включает насос. В большинстве модифицированных установок насос использует линию подачи холодной воды в качестве линии возврата к водонагревателю. В комплект D’Mand входит обратный клапан для предотвращения случайного термосифонирования, а также датчик температуры на линии горячей воды. Как только этот датчик обнаруживает, что горячая вода прибыла в конец контура, электронное управление отключает насос. В большинстве домов насос работает всего от 20 до 45 секунд за одну затяжку. Также можно управлять помпой D’Mand с помощью датчика движения; однако этот подход является несколько расточительным, поскольку насос будет включаться каждый раз, когда кто-то входит в ванную, независимо от того, нужна ли этому человеку горячая вода. Если в доме более одного санузла, удаленного от водонагревателя, можно установить в каждом санузле отдельные выключатели, чтобы каждый выключатель управлял одним и тем же насосом.

В новых домах предусмотрена выделенная обратная линия

В новом доме система циркуляции горячей воды обычно включает выделенную обратную линию, соединяющую самый удаленный прибор с насосом рядом с водонагревателем. Еще лучше: убедите своего дизайнера создать сантехнический узел, который сгруппирует все ванные комнаты дома рядом с кухней, и установите самодельные трубы PEX, подключенные к центральному коллектору. Если вы будете следовать этим принципам проектирования, вам не понадобится циркуляционный насос.

Модернизация происходит в туалете

Циркуляционная система горячего водоснабжения с регулируемым насосом позволяет экономить воду и энергию. Эти системы лучше всего работают в старых домах с магистральной сантехникой. В модернизированных установках циркуляционный насос использует линию подачи холодной воды в качестве временной линии возврата горячей воды.

Магистральная или внутренняя линия снабжения?

Водопроводные трубы в большинстве старых домов имеют магистральную, а не домашнюю разводку. В магистрально-отводной системе магистральная труба большого диаметра проходит от водонагревателя до удаленного санузла. В этот момент отходят более мелкие трубы, которые обслуживают туалет, душ и (возможно) стиральную машину.

По сравнению с домашней системой, то есть системой с отдельными холодными и горячими линиями, соединяющими каждый прибор с центральным коллектором рядом с водонагревателем, магистральная система имеет как преимущества, так и недостатки. Один недостаток: ствол большого диаметра гарантирует, что вам придется долго ждать горячей воды. Одно преимущество: если вам нужно установить насос D’Mand, один насос может обслуживать все приборы в удаленной ванной комнате.

Если в вашем доме домашняя планировка, вам, вероятно, не нужен насос D’Mand, потому что объем воды в трубке малого диаметра, которая питает один прибор, невелик, что сокращает время ожидания.

Советы по эффективному проектированию

Если вы проектируете новый дом, вам повезло. Соблюдайте следующие принципы, и вы, вероятно, сможете предотвратить ужасное долгое ожидание горячей воды.

• Если возможно, сгруппируйте кухню и все ванные комнаты рядом друг с другом, либо спиной к спине, либо друг над другом. Это создает сантехнический сердечник, который удерживает трубы короткими.
• Установите водонагреватель в центральном месте рядом с водопроводной трубой.
• Если ваш проект предусматривает удаленную ванную комнату от водонагревателя, рассмотрите возможность установки второго нагревателя для обслуживания удаленных приборов.
• Установить внутреннюю систему трубопроводов, подключенную к центральному коллектору. Коллектор должен располагаться рядом с водонагревателем.
• Изолируйте все трубы горячей воды.

Более подробная информация онлайн

Некоторые из этих деталей являются новыми для коллекции энергоэффективных решений Green Building Advisor. Члены GBA Pro получают полный доступ к библиотеке деталей, которая содержит почти 2500 сведений о строительстве более качественных, плотных и энергоэффективных домов. Перейдите на страницу GreenBuildingAdvisor.com/detail-drawings, чтобы просмотреть коллекции.

Чертежи: Дэн Торнтон

Из Fine Homebuilding #234.

Чтобы просмотреть всю статью, нажмите кнопку «Просмотреть PDF» ниже:

Почему водонагреватель продолжает отключать выключатель

Электрические водонагреватели имеют специальные цепи. Это означает, что к их автоматическим выключателям больше ничего не подключено. Иногда выключатели могут срабатывать без видимых причин. Они могут срабатывать случайным образом, а затем вы можете сбросить их и некоторое время пользоваться водонагревателем, пока он снова не сработает. В других случаях они могут сработать, и вы не сможете их сбросить.

Автоматические выключатели срабатывают по определенной причине, и это потенциально может быть опасной ситуацией, требующей немедленного внимания. Даже если они спотыкаются только время от времени, есть что-то, что их вызывает. Чтобы не повредить свой дом и не рисковать электрическим пожаром, лучше устранить проблему.

В этой статье мы рассмотрим причины срабатывания выключателя водонагревателя и посмотрим, что с этим можно сделать.

Что делать?

Во-первых, не включайте автоматический выключатель, если он продолжает срабатывать. Если вы сделаете это, вы рискуете перегреть проводку и потенциально начать возгорание. Это также может привести к износу автоматического выключателя и дальнейшему повреждению водонагревателя.

Выключатель отключается из-за проблемы, и эта проблема не исчезнет сама по себе. Оставьте выключатель выключенным и немедленно устраните проблему. К счастью, устранить неполадки, связанные с отключением выключателя водонагревателя, не так уж сложно. Выполнение нескольких шагов по устранению неполадок может помочь вам найти проблему. Вот наиболее распространенные причины и способы их устранения.

Неисправный термостат

Водонагреватели оснащены концевым выключателем, не позволяющим температуре воды превысить 180°. Когда температура воды достигает 180°, срабатывает концевой выключатель (маленькая красная кнопка сброса на водонагревателе). Это помогает защитить вас от ожогов или ошпаривания чрезмерно горячей водой.

Наиболее вероятной причиной срабатывания концевого выключателя является неисправный термостат. Водонагреватели с двумя элементами имеют два термостата: по одному на каждый элемент. Термостаты взаимодействуют друг с другом, чтобы обеспечить одновременный нагрев только одного элемента. Когда они выходят из строя, они иногда застревают во включенном положении. Это приводит к тому, что нагревательный элемент или оба нагревательных элемента остаются включенными и непрерывно нагревают воду.

Если водонагреватель состоит из двух элементов, как это имеет место в большинстве электрических водонагревателей, оба элемента, остающиеся включенными одновременно, могут привести к перегрузке контура. В этом случае цепь будет потреблять слишком много тока и нагреваться, что приведет к срабатыванию выключателя в блоке выключателя.

Термостаты можно проверить мультиметром. Убедитесь, что питание водонагревателя отключено. Отсоедините провода от термостата (пометьте их, чтобы знать, куда они подключаются), а затем проверьте термостат на сопротивление. У него не должно быть сопротивлений (должно быть открыто или бесконечно) для нормально разомкнутого (НО) термостата и близко к 0 Ом (должна быть непрерывность, но может быть около 0,5 Ом, включая счетчик и провода) для нормально разомкнутого термостата. закрытый (NC) термостат.

Неисправные термостаты необходимо заменить. Многие рекомендуют замену ТЭНов одновременно с заменой термостатов.

Неисправный нагревательный элемент

Как мы уже говорили, большинство электрических водонагревателей имеют верхний и нижний нагревательные элементы. Они работают вместе, чтобы вода оставалась горячей. Это особенно важно в больших резервуарах. Обычно, когда нагревательный элемент выходит из строя, он перестает нагреваться, и вода становится холоднее, чем обычно. Если это так, то нагревательный элемент открыт внутри и не вызовет никаких повреждений. К сожалению, это не всегда так.

Иногда корпус нагревательного элемента может треснуть. Это подвергает электрическую часть элемента воздействию воды в резервуаре, что приводит к короткому замыканию элемента и срабатыванию концевого выключателя или прерывателя.

Элемент также может быть закорочен. Это заставляет элемент оставаться включенным, непрерывно нагревая воду. Это отключит концевой выключатель, когда вода станет слишком горячей.

Нагревательный элемент можно проверить мультиметром. При выключенном прерывателе водонагревателя снимите провода с элемента. Проверьте точки, где провода присоединяются к элементу. Вы должны получить следующие сопротивления:

• Элемент на 3500 Вт = 16 Ом
• Элемент 4500 Вт = от 12 до 13 Ом
• Элемент 5500 Вт = от 10 до 11 Ом

Если вы получаете другое сопротивление, вам следует заменить нагревательный элемент.

Утечка воды

Если водонагреватель протекает, например, через неисправную прокладку нагревательного элемента, он может соприкасаться с электрическими компонентами и вызвать срабатывание выключателя. Это опасно и может привести к серьезному поражению электрическим током.

Если выключатель еще не сработал, немедленно выключите его и устраните утечку воды.

Внутренняя проводка

Возможна проблема с внутренней проводкой, вызывающая срабатывание выключателя. При выключенном питании откройте панель, чтобы увидеть, где водонагреватель подключен к проводке дома. Ищите сгоревшие соединения, поврежденные провода или места, где возникла электрическая дуга. Если была дуга, вы, вероятно, почувствуете запах дыма.

Перед использованием водонагревателя замените поврежденную проводку и разъемы.

Проблемы с проводкой или электричеством

Если проблема не связана с термостатом, нагревательным элементом, утечкой воды или внутренней проводкой, скорее всего, проблема не связана с водонагревателем.
