Обсадная коробка для окон в деревянном доме

Деревянный дом после возведения дает осадку и усадку. Это относится не только к бревенчатому срубу, но и к строению, сложенному из клееного, хорошо просушенного бруса. В некоторых случаях деформация может достигать 15 см по вертикали. Понятно, что в дом, где бревна еще не заняли свое место, вставлять окна и двери нельзя. В лучшем случае их будет заклинивать, а в худшем — произойдет разрушение оконной и дверной  коробки. Чтобы уменьшить разрушительный эффект осадки и усадки, необходимо дать дому отстояться под собственным весом. Строители называют этот процесс «зимовка». В этом случае дальнейшая деформация будет значительно менее выражена, но особенности рельефа, сезонные колебания температуры и влажности могут и дальше влиять на геометрию дома. Компенсировать эти процессы призвана окосячка окон и дверей в деревянном доме.Обсадная коробка для окон в деревянном строении представляет собой силовой элемент конструкции, создающий фиксированный контур для установки окна. Проще говоря, как бы не деформировалось строение в процессе сезонных колебаний влажности и температуры, геометрия оконного проема будет неизменной. Обсадная коробка для окон в деревянном доме  выполняет следующие функции:

• препятствует смещению простенков между проемами;
• способствует улучшению герметичности;
• обеспечивает нормальную работу дверей и окон, предупреждая заклинивание и разрушение;
• усиливает конструкционную жесткость строения, удерживая венцы от смещения.

Окосячка окон и дверей в деревянном доме должна отвечать целому набору требований:

• высокая продольная прочность, чтобы дом своим весом не раздавил конструкцию;
• устойчивость к появлению трещин — раму изготавливают из плотной упругой древесины высшего сорта без сучков и смоляных карманов;
• устойчивость к воздействию атмосферных явлений, поражению насекомыми и микроорганизмами. Этот эффект можно усилить с помощью соответствующих пропиток.

Важно понимать, что это инженерное решение было разработано не для того, чтобы препятствовать усадке дома — это сделать невозможно, да и ни к чему, — а чтобы предотвратить перекос окон и дверей со всевозможными негативными последствиями этого.

Виды окосячки для окон в деревянном доме

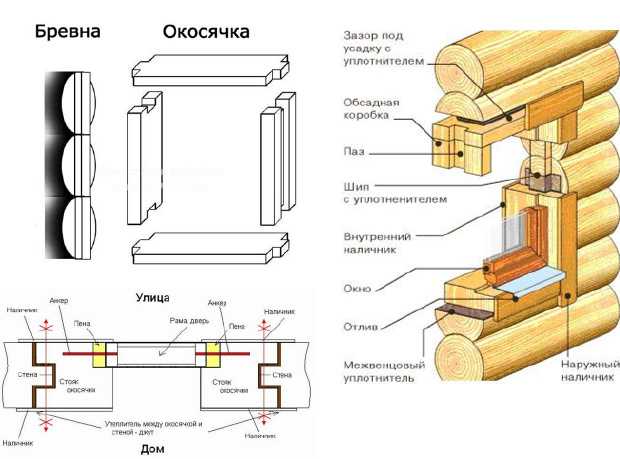

Различают три основных базовых варианта обсады для окон в деревянном доме: с закладным брусом, «в шип», или Т-образная,  «в паз», или П-образная.

Наиболее простым и дешевым вариантом является вариант с закладным брусом. Такая коробка состоит из вертикальных брусков, в верхней и нижней части замкнутых распорными перекладинами. Этот способ не обеспечивает высокую жесткость, поэтому его рекомендуется применять для ненагруженных стен, например межкомнатных. После установки рамы с закладным брусом требуется чистовая отделка проема. При такой конструкции особое внимание следует уделить утеплению. Поскольку вертикальная стойка собирается из двух деталей, обычное соединение саморезами может привести к образованию мостиков холода. В этом случае в паз укладывается термоизолирующий уплотнитель, а на него устанавливается брус.

Наиболее универсальный вариант — П-образная обсадная коробки для окон в деревянном доме. Она представляет собой подобие вертикальной крышки, которую надевают на профилированный торец проема или специальные шипы. Верхние и нижние балки устанавливаются в распор на необходимую ширину проема. П-образная коробка — жесткий и надежный вариант, который не требует дополнительной отделки. Этот способ нельзя назвать особенно популярным, поскольку он достаточно дорог из-за значительной материалоемкости и сложности работы, требующей высокой квалификации столяра. Чаще всего П-образная обсадная коробка для окон в деревянном доме применяется в рубленых строениях из оцилиндрованного бревна.

Для домов из бруса размером 100–150 мм или оцилиндрованного бревна небольшого диаметра чаще всего применяется Т-образная обсада для окон в деревянном доме. При этом способе торцевые поверхности проема обработаны ровной рамой, в которую можно вставлять стеклопакет. Такой способ при всей простоте конструкции дает хорошую жесткость как по вертикали, так и по горизонтали. Также не самый бюджетный вариант, поскольку раму изготавливают из цельного бруса, что требует высокой точности при герметичной посадке шипа на вертикальную направляющую.

Все виды обсадных коробок для окон в деревянном доме устанавливают на мягкий уплотнитель без фиксации между рамой и срубом, не создающий препятствий скольжению рамы относительно стены дома. Монтаж на пену в данном случае не подходит, так как жесткое соединение препятствует скольжению коробки относительно стены дома. Использование шурупов и саморезов провоцирует образование мостиков холода.

Также различают черновую и чистовую обсаду для окон в деревянном доме.Черновая рама состоит только из силовых конструктивных элементов, на нее и на сруб устанавливаются все дополнительные детали, необходимые для монтажа стеклопакета. Чистовая коробка помимо силовых элементов содержит также раму под установку стеклопакета и подоконник.

Обычно чистовая обсада для окон в деревянном доме имеет П-образный профиль с заранее выбранными четвертями под установку оконной или дверной рамы. Применение такой конструкции является особенностью установки деревянных окон со стеклопакетами. В то же время он не рекомендуется для пластиковых и металлопластиковых окон. Это объясняется необходимостью дополнительной паро- и гидроизоляции с внешней и внутренней стороны.  Черновую Т-образную коробку чаще используют для установки пластиковых стеклопакетов.

Обсада для окон в деревянном доме изготавливается из высококачественной древесины твердых пород категории А и выше с влажностью, не превышающей 10–12%. Желательно выбирать породы высокой плотности с естественной сопротивляемостью гниению даже без обработки антисептическими пропитками. В идеале используется брус из лиственницы, кедра или ясеня. Более бюджетный вариант со сравнимыми характеристиками — клееный брус. Для изготовления коробки используется доска с толщиной не менее 50–70 мм, обработанная антисептической пропиткой. Самые дешевые коробки изготавливают из клееной фанеры.

Комбинированная чистовая обсадная коробка для окон в деревянном доме выполняется из двух видов древесины. Основа может быть сделана из недорогой сосны или ели, а для верхнего наружного слоя используются дуб, лиственница, бук или ценные породы дерева. Наибольшей влажностью обладает древесина из южных областей страны, заготовленная в теплое время года. Наименьшую усадку дает дерево, срубленное зимой на севере страны.

Силовая окосячка окон и дверей в деревянном доме применяется для усиления элементов конструкции строения. К этому способу прибегают при устройстве панорамных и арочных окон, балконов и широких дверных проемов.

Изготовление обсадки для окон деревянного дома

Основное требование к древесине, которая используется для производства деревянного короба, — влажность, не превышающая 8–10%. Такого показателя можно достичь только при камерной сушке. Материалом для изготовления коробки может быть бюджетная древесина — ель, сосна. Более надежный и долговечный вариант — кедр, лиственница, северная сосна. Широкое распространение получила наборно-клеевая обсадная коробка. Она представляет собой деревянный короб, производство которого основано на склеивании деревянных брусков. Для ее изготовления подходит в том числе древесина с сучками. Такая коробка собирается из брусков, склеенных боками («в пласть»), или торцевыми поверхностями (на микрошипы).

Вертикальная стойка обсадной коробки для окон в деревянном доме изготавливается из монолитного или клееного бруса сечением 100х150 мм. Ширина доски должна соответствовать толщине стены дома. Высота вертикальной стойки обсадной коробки должна превышать высоту оконного проема на 40–60 мм, это пространство впоследствии будет заполнено монтажной пеной. Верхнюю и нижнюю балки рамы делают из доски толщиной не менее 40 мм. Длина доски должна покрывать размер оконного проема и двух боковых шипов. Подгонку элементов рамы необходимо проводить крайне аккуратно, поскольку наращивание излишне снятых слоев недопустимо, а испорченный элемент необходимо заменить.

При установке обсадной коробки для окон в деревянном доме в проемы с полукруглым верхом наибольшую сложность представляет изготовление верхней балки. Она устанавливается в распор, а внутреннюю дугу выбирают по лекалу. Для арочных проемов создают специальную конструкцию трапециевидной формы. Эту работу выполняют мастера только самой высокой квалификации, поэтому бюджетное решение в данном случае вряд ли возможно.

Технологические особенности установки

Обсадная коробка для окон в доме из дерева устанавливается по следующей технологии:

• Выпиливание проема в стене.
• Выпиливание паза или формирование гребня в зависимости от вида обсады для окон в деревянном доме. Гребень для Т-образной конструкции выполняют на 1 см уже, чем паз коробки, а для П-образной рамы паз должен быть на 1 см шире, чем шип коробки, Этот зазор необходим для размещения утеплителя.
• Утепление проема с помощью рулонного утеплителя, например джутовой ленты, которой обкладывают шип. Для этого используется строительный степлер.
• Укладка ветрового бруска в нижней части проема и монтаж подоконника. Брусок с верхней и нижней стороны должен быть обложен утеплителем.
• Установка вертикальных стоек.
• Монтаж верхней части деревянного короба, производство вершника. Детали рамы можно дополнительно зафиксировать герметиком.
• Заполнение компенсационного зазора над вершником мягким рулонным утеплителем.

Подготовленный проем необходимо обработать антисептической и антипиреновой пропитками. После завершения монтажа сделать это будет уже невозможно.

Процесс установки окосячки для деревянных окон

Обсаду для окон в деревянном доме монтируют, начиная с нижней доски, жестко закрепив ее к проему. На всех этапах установки используют уровень и отвес, чтобы в любой момент можно было проверить соблюдение горизонтали и вертикали.

Затем закрепляют верхнюю балку рамы. Боковые стойки совмещают с шипами и опускают верхнюю балку на боковины. На этом этапе установки необходимо строго соблюдать геометрию рамы. Для этого используют простой способ измерения диагоналей: они должны быть равны. Стойки и поперечины скрепляют саморезами примерно до половины или чуть больше глубины бруса. Важно, чтобы саморез не прошил конструкцию на всю толщину. Это может спровоцировать появление мостиков холода и повлечь за собой разрушение всей конструкции.

Подготовка оконного проема и короба

Установка рамы начинается с вырезания и подготовки монтажного проема. Проем располагается на высоте 80–90 см от пола. Проем следует выпиливать с зазором по высоте не менее 60 мм и по ширине — не менее 40 мм. Впоследствии этот зазор будет заполнен монтажной пеной.

На следующем этапе производится выпиливание шипа или паза в зависимости от типа применяемой обсадной коробки по всей высоте проема. Оптимальная ширина и высота шипа составляют 50 мм. Начальные работы выполняются пилой, окончательная отделка производится стамеской. Вертикальный уровень, относительно которого делают спилы, следует чуть сместить от центральной оси стены в сторону улицы.

Оптимальная ширина обсадной коробки в деревянном строении составляет 20–25 см. При меньшей ширине коробка может не выдержать нагрузку, и вся конструкция получится слабой. При ширине коробки более 25 см могут возникнуть разрушительные процессы в структуре дерева.

Утепление и сборка

Пространство между стойками обсадной коробки и стеной необходимо утеплить. От того, насколько тщательно это будет сделано, зависит последующая герметичность окна. Для этой цели используют специальный мягкий рулонный утеплитель, которым с трех сторон обкладывают шип. Этот же утеплитель используется над верхней балкой обсадного короба для заполнения компенсационного проема. Зазор между нижней балкой и оконным проемом допускается заполнять монтажной пеной.

В качестве рулонного утеплителя чаще всего используется джутовая или джутово-льняная лента. Обратите внимание на то, что утеплитель должен быть уложен сплошным полотном, без разрывов и, желательно, без стыков. Такая технология полностью исключает продувание и промерзание.

Финальная установка

Для монтажа окосячки для окон в деревянном доме используются специальные монтажные клинья. Собранную раму монтируют к закладному брусу при помощи саморезов, строго следя за тем, чтобы саморез не вышел за пределы бруска.

После закрепления коробки в проем все швы, включая компенсационный зазор, необходимо тщательно законопатить. Если окно устанавливается в старый дом, уже прошедший всевозможные усадки и осадки, допускается использование монтажной пены. Также пеной можно обработать зазор в доме, выстроенном из клееного бруса камерной сушки. Применение пены позволит без регулярного конопачения дома, можно сделать это один раз.

Оконную раму допускается установить в обсадную коробку перед монтажом в дверной проем. Для облегчения работы рекомендуется снять все подвижные створки. Положение окна относительно рамы необходимо контролировать на каждом этапе. Окно крепится к раме саморезами. Для этого отверстия в раме раззенковывают, чтобы головка самореза была полностью утоплена. В дальнейшем место установки самореза заполняют специальным составом.

После закрепления окна внутри рамы его нужно законопатить, обработать монтажной пеной или герметиком с теплоизолирующими свойствами. Окно не должно иметь подвижность относительно рамы, поэтому соединение должно быть жестким и надежным.

Затем устанавливают отлив и подоконник. Отлив рекомендуется монтировать на силиконовый или полиуретановый клей-герметик и снизу дополнительно обработать пеной — это существенно повысит шумоизоляцию. Подоконник изнутри помещения крепится с помощью специальных проставок, прижимается и запенивается снизу. После высыхания пены или герметика излишки можно срезать ножом.

На финальном этапе установки окна необходимо закрыть монтажные швы. Швы между рамой и проемом закрывают наличниками, а между рамой и окном — галтелями. Аккуратнее выглядят галтели и наличники с зарезами под углом 45°. Если предполагается дополнительный декор окна, например с помощью резных наличников, то зарезы можно делать и под 90°.

После этого можно навешивать створки, устанавливать и регулировать фурнитуру. На этом установка окна завершена.

Советы мастера

В деревянных домах окна лучше устанавливать после того, как дом даст основную усадку, через год-полтора после постройки. Сразу устанавливать окна и двери нельзя, поскольку непонятно, какую усадку даст дом. Величина усадки напрямую зависит от влажности древесины: чем она выше, тем усадка будет значительнее. В строениях из клееного бруса усадка гораздо меньше, но все же стоит дать дому возможность пройти осадку в течение хотя бы полугода.

К самостоятельной установке обсадной коробки для окон в деревянном строении можно прибегать, если имеется опыт в плотницких работах. Довольно часто готовые срубы из бруса или бревна уже имеют проемы с выпиленной четвертью. В этом случае можно сразу браться за работу, поскольку именно выборка четверти и пропиливание пазов и шипов — наиболее трудоемкая ее часть, требующая очень высокой квалификации.

Хороший инструмент — залог успеха в любом деле. Для установки окосячки для окон в деревянном доме нужно запастись цепной бензиновой или электрической пилой, фрезером, ручной циркулярной пилой, уровнем, отвесом, дрелью и шлифовальной машиной.

При сборке коробки гвозди и саморезы не применяются, необходимо обеспечить скользящее соединение обсадной коробки относительно стены дома. Это даст возможность стенам осаживаться, не производя давления на оконную или дверную коробку. В случае жесткого крепления коробка окна или двери будет деформирована.

Наличник монтируют к окосячке для окон в деревянном доме с внешней и внутренней сторон. В бревна или брус вбивать крепеж нельзя, поскольку это будет препятствовать усадке и осадке стен. Наличник должен иметь ту же подвижность относительно стены, что и оконная коробка. При небольшом опыте столярных работ лучше приобрести готовую обсадную коробку с вырезанным профилем. В этом случае останется только выбрать четверти под установку и выполнить шлифовку.
