достоинства, крепежные материалы, инструкция по монтажу, советы

От того, какие трубы используются для монтажа водопровода, во многом зависит срок его службы и качество воды. Крепление полипропиленовых труб к стене – совсем несложный процесс (при соблюдении технологии). Полипропиленовые трубы более всего подходят для устройства водопровода, благодаря своим несомненным достоинствам:

• во-первых, используемый для производства труб полипропилен отличается стойкостью к химическим веществам;
• во-вторых, полипропилен абсолютно равнодушен к коррозии;
• в-третьих, легкое монтирование. Кроме того, трубы из полипропилена можно безбоязненно прятать в стенку;
• в-четвертых, полипропиленовые трубки могут прослужить очень долго (в системе холодного водоснабжения до 50 лет, а горячего – до 25 лет).

При устройстве канализации наиболее часто используют пластиковые стояки диаметром 50 мм и 110 мм. Монтаж производится достаточно легко, благодаря конструктивным особенностям трубки и их небольшому весу. Так как внутренняя поверхность гладкая, значительно снижается вероятность возникновения засоров.

Чем крепят трубы?

Для того, чтобы прикрепить трубопровод к перегородке, применяют различные крепежные материалы. Если поперечник водовода невелик, то для крепления к стенке применяют пластмассовые клипсы. Один из основных критериев при выборе зажима – это ее поперечник. Он должен быть равным наружному поперечнику. При установке одной трубки используют одинарные клипсы, а когда монтируется двухтрубная система, то двойные.

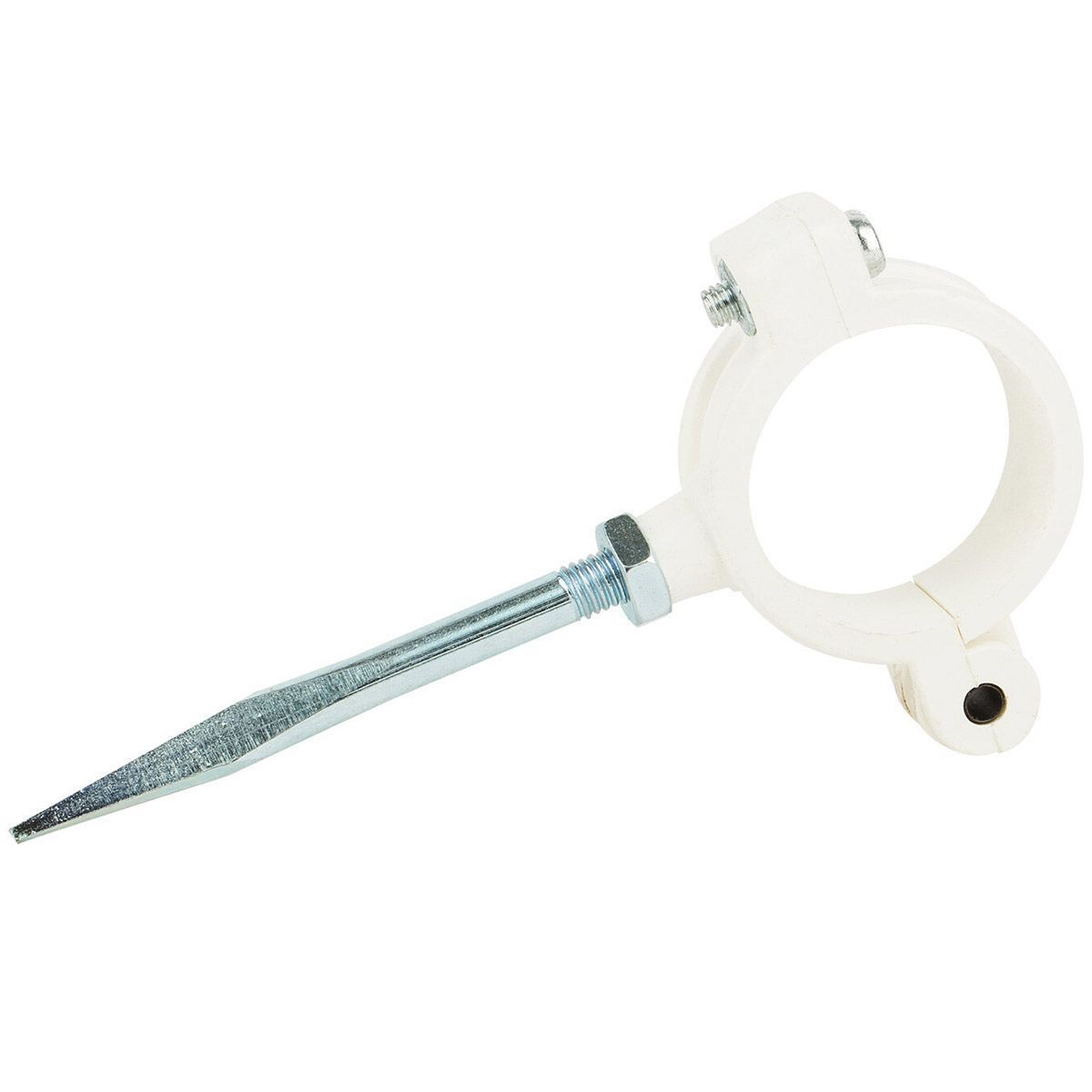

Хомуты для крепления труб

Помимо зажимов, для крепления полипропиленовых трубок к стене применяются хомуты. Как правило, с помощью хомутов монтируют достаточно тяжелые водоводы, имеющие, к тому же, большой поперечник. Сам хомут – это конструкция, состоящая из двух частей, соединенных при помощи винтов. Для уменьшения возникающей в трубках вибрации внутренняя часть хомута снабжена резиновой прокладкой. Бывают хомуты металлические и пластиковые. При монтаже стояков лучше использовать хомуты, сделанные из того же материала, что и водоводы.

Варианты использования крепежных материалов

Применение в монтажных работах клипс или хомутов зависит от того, какой именно элемент необходимо закрепить. Крепление хомутами целесообразно использовать при монтировании тяжелых стояков или имеющих большой поперечник – как, например, канализационные стояки. Хомутами можно жестко закрепить трубку, да и всю систему тоже. Это исключит вероятность смещения коммуникаций. Крепление может быть и плавающим. В этом случае между хомутом и водоводом оставляют зазор. Подобным образом крепят водоводы отопления и горячего водоснабжения, чтобы компенсировать температурные перепады.

При помощи зажимов можно смонтировать пластмассовые водопроводные системы небольшого диаметра. Очень важный момент – соблюдение расчетного расстояния между клипсами. Это необходимо для того, чтобы не допустить прогиба стояка. Расстояние определяют с учетом таких параметров, как поперечник монтируемой трубки и температура воды. Чем выше температура воды, тем меньше расстояние между зажимами. В качестве примера можно рассмотреть, как меняется расстояние между клипсами при монтаже водопроводной трубки поперечником 20 мм, в зависимости от температуры воды.

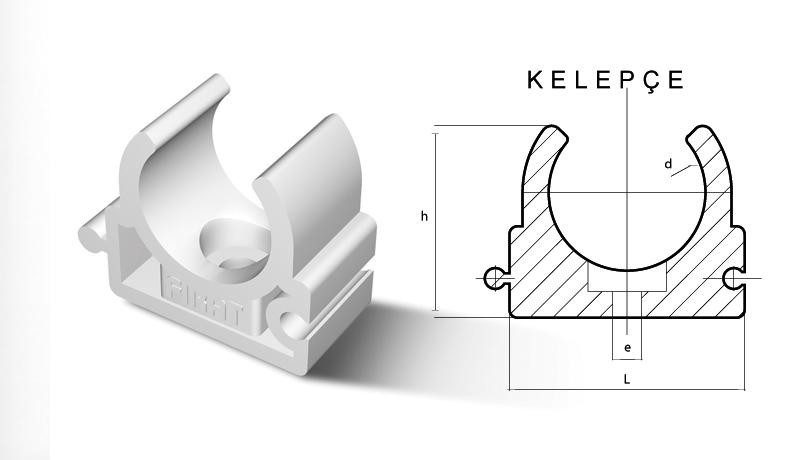

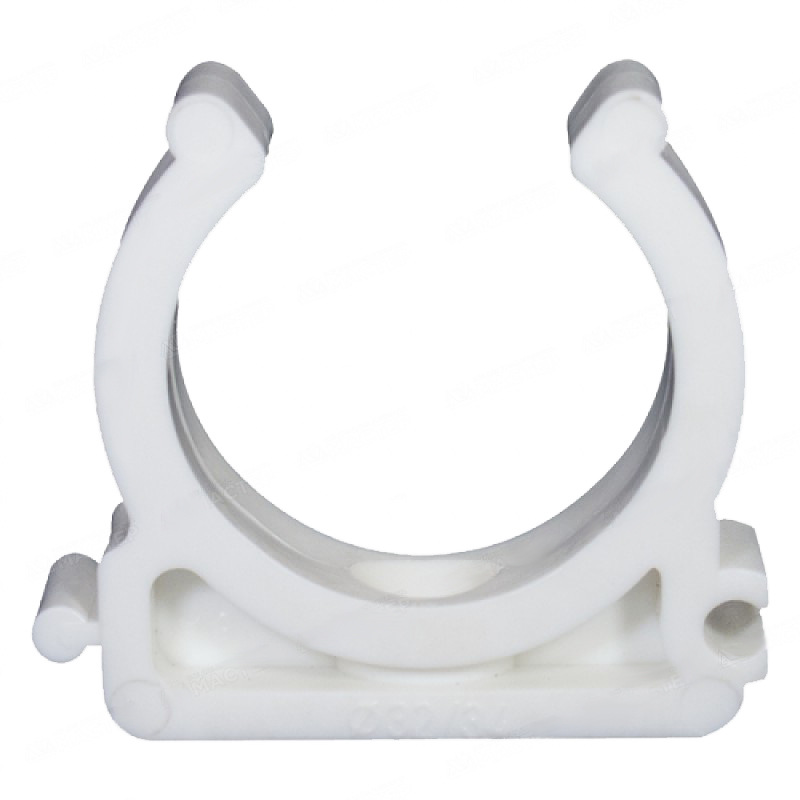

Клипсы для монтажа водопроводных трубок

При температуре:

• +20 градусов расстояние составит 80 см.,
• +30 градусов – 75 см.,
• +40 градусов – 70 см.,
• +50 градусов – 70 см.,
• +60 градусов – 65 см.,
• +70 градусов – 60 см.

Особенности прокладки водопроводной трубы в стене

Порой возникают ситуации, когда водопроводные стояки необходимо заделать в перегородку. Например, для того, чтобы максимально использовать полезную площадь небольшой ванной комнаты или из эстетических соображений. Пластиковые изжелия вполне пригодны для этих целей, благодаря повышенной стойкости к коррозии и химическим веществам. Их укладывают в штробу. Вообще, прокладка трубы в штробе имеет свои особенности:

• во-первых, уложенная в штробу полипропиленовая трубка должна иметь как можно меньше соединений, чтобы свести к минимуму возможность порывов;
• во-вторых, между водоводом и штробой необходимо оставлять зазор. Это особенно важно при монтировании горячего водоснабжения, так как нужно учитывать температурное расширение;
• в-третьих, зазор можно использовать для устройства теплоизоляции. Теплоизоляция делается в основном из минваты или стекловаты. Применение теплоизоляционных материалов поможет избежать запотевания трубки.

Соответствующие рекомендации по прокладке пластикового водопровода в стенке можно отыскать в интернете, специальной литературе.

Как спрятать трубу в стену

Методика работы по укладке в стенку водопровода из полипропиленовых стояков не отличается повышенной сложностью. Однако и здесь имеются моменты, на которые следует обратить внимание:

• во-первых – качество конструкции, которую необходимо заделать в перегородку. От того, насколько качественно спаяны соединения, зависит долговечность системы. Если имеются отклонения от нормы, то велика вероятность порыва трубки при первом же испытании;
• во-вторых, необходимы навыки работы с электроинструментом, так как для работ по монтажу водопровода в стенке нужно будет использовать и перфоратор, и «болгарку», и специальный паяльник;
• в-третьих, технические характеристики используемых материалов должны полностью соответствовать предъявляемым к ним требованиям. То есть, если она предназначена для холодной воды, то она не должна использоваться для устройства горячего водопровода.

Материалы и инструменты, которые понадобятся для укладки стояка в штробу:

1. пластиковая водопроводная труба определенного диаметра;
2. пластиковые фитинги, в том числе и с переходниками с пластика на сталь;
3. специальный паяльник для сварки полипропилена с комплектом насадок;

   Перфоратор для работы со стеной

4. перфоратор;
5. «болгарка»;
6. измерительный инструмент;
7. шпатель, штукатурный раствор.

Перед тем, как приступить к штробированию перегородки, необходимо определить размеры конструкции, поперечник используемых в ней трубок, количество стыков и, естественно, изготовить систему.

Если диаметр труб меньше 40 мм, то соединить их между собой можно при помощи специального паяльника. Для соединения используются пластиковые тройники, уголки, муфты. Когда возникает необходимость присоединить к полипропиленовой трубе сантехническое оборудование, используются пластиковые фитинги со вставками из латуни с резьбой. Они также применяются и при соединении пластмассовой трубы с металлической.

Когда система будет изготовлена, можно приступать к устройству штробы. Для этого на предварительно очищенной поверхности наносится разметка. Простым карандашом или маркером прорисовывается направление будущей штробы и ее размеры. После этого болгаркой или перфоратором в стенке по нанесенной разметке делают углубления. Если для работы используется болгарка, то будет намного удобнее сделать углубления, используя алмазный диск. Затем сделанные углубления соединяют, убрав при помощи перфоратора материал. В получившуюся штробу вставляют изготовленную ранее конструкцию, соединяют с другими участками водопровода и оштукатуривают. По истечении времени, необходимого для того, чтобы раствор застыл, заполняют водовод и проверяют, нет ли протечек и порывов.

Прокладка труб за каркасом стены

По поводу величины давления при проверке работоспособности системы и времени для проверки разработаны достаточно четкие инструкции. Согласно СНиП, нормативное давление в системе водопровода должно составлять 6 атмосфер, если установлены чугунные радиаторы отопления. Опрессовка сетей, то есть проверка смонтированного водопровода на наличие протечек, производится в течение часа при давлении, равном 12 атмосфер.

Как крепить водопроводную трубу к стене

Работы по устройству полипропиленового водопровода вполне возможно выполнить своими руками, без привлечения специалистов. Необходимы только знание и точное соблюдение технологии установки, умение обращаться с инструментами и качественный материал.

Установка водопровода начинается с определения размеров поперечника, требуемого количества фитингов и крепежных материалов. Кроме того, понадобятся инструменты:

1. измерительные инструменты, карандаш или маркер;
2. строительный уровень;
3. перфоратор, шуруповерт;
4. ножницы, чтобы обрезать трубы – специальный инструмент;
5. специальный паяльник с комплектом насадок, для сварки пластмассовой трубы.

После того, как нужный материал и инструменты подобраны, необходимо изготовить конструкцию для монтирования. Для этого используют ножницы и специальный паяльник. Система должна иметь как можно меньше углов и изгибов. Если имеются труднодоступные для сварки места, то конструкцию лучше соединить с трубопроводом еще до ее крепления к стенке.

Затем на участок перегородки, где будет закреплена система, наносится разметка. Это делается при помощи рулетки, карандаша и строительного уровня. Применение уровня необходимо для того, чтобы создать небольшой уклон водопровода. Уклон делается в направлении движения воды, и предназначен для того, чтобы исключить возможность размораживания.

Крепление полипропиленовых труб к стене осуществляется при помощи зажимов. В зависимости от того, на какую стенку будет крепиться – кирпичную, бетонную или деревянную, подбирается и способ крепления зажимов. Для установки клипсы на бетонную перегородку понадобятся саморез и дюбель. Естественно, в этом случае не обойтись без перфоратора. При установке зажима на деревянную поверхность применяется шуруповерт. Нельзя забывать о расстоянии между зажимами. Оно должно быть заранее рассчитано, чтобы не допустить провиса трубки. Затем изготовленная заготовка вставляется в зажимы. Конечный этап – это проверка смонтированного трубопровода на наличие протечек.

Крепление полипропиленовых труб ПВХ к стене скобами, клипсами: теплого пола, отопления, сантехнических

• FEDAST

• Крепление полипропиленовых труб

Монтаж полипропиленовых труб может быть весьма трудоемким, но при использовании монтажного пистолета (нейлера) с этой задачей сможет справиться даже новичок. Инструмент обеспечивает надежное крепление клипс или других элементов, работа с ним экономит много сил и времени. С его помощью возможна прокладка как пластиковых, так и металлических магистралей небольшого диаметра.

Если планируете обустройство трубопровода, следует обзавестись инструментом, крепежом и вспомогательными материалами для фиксации магистралей. В этой статье мы разберем подробную инструкцию и дадим полезные советы.

Что потребуется?

По бетону

Кованые Bullet Point

С ребрами жесткости

Усиленные

Смотреть все товары

Смотреть все товары

Смотреть все товары

Смотреть все товары

Предзаказ

Экономия при покупке комплекта:

В корзине
Перейти

Купить в 1 клик

Перейти в карточку товара

Показать полностью

Свернуть

Все характеристики

:

Если планируете прокладывать инженерные системы «с нуля», потребуется полное оснащение – эта информация представлена в таблице:

Перед работами нужно внимательно провести все расчеты – измерить общее расстояние, определить метраж труб, количество клипс и крепежа. С учетом этой информации подбирают фитинги, учитывают переходы и изгибы. Как только все готово, переходят непосредственно к монтажу.

Особенности работ

Клипсы

Монтажная лента

Смотреть все товары

Смотреть все товары

Предзаказ

Экономия при покупке комплекта:

В корзине
Перейти

Купить в 1 клик

Перейти в карточку товара

Показать полностью

Свернуть

Все характеристики

:

Технология монтажа следующая – размечают месторасположение трубы, монтируют клипсы, затем ее обрезают и сваривают. В итоге удается получить идеальную конструкцию, подключив магистраль. Если со сваркой полипропиленовых труб все понятно, то качеству монтажа следует уделить особое внимание. Удобнее крепить скобы с помощью нейлера, этот инструмент может использоваться для крепления фиксаторов как к кирпичным, так и к бетонным. Достаточно подобрать подходящий тип гвоздей.

Инструкция по монтажу:

1. Разметка крепления трубы – прикладываем ее к поверхности, мелом или стираемым маркером проводим линию. Для лучшей точности нужно пользоваться уровнем.
2. Затем в нескольких местах размечаем, где будем устанавливать клипсу. Минимум: один элемент на каждый метр, лучше вдвое чаще.
3. Крепление клипсы – для этого плотно прикладываем ее к поверхности, затем прижимаем дуло нейлера и производим выстрел. Для надежной фиксации элемента достаточно одного нажатия на курок.
4. Монтаж трубы – нужно поместить ее в клипсу и аккуратно утопить до фиксации. Предварительно магистраль обрезается и спаивается. При необходимости ее можно аккуратно извлечь для проведения дополнительных работ.

«Для монтажа труб можно использовать и клипсы, и скобы. Клипсы лучше использовать в местах, где необходимо снимать и устанавливать трубу несколько раз, а скоба применяется для труб, которые после монтажа уже не требуется демонтировать.»»

Руководитель технической поддержки ООО «Федаст Импорт»
Александр Бондаренко

Почему нейлером удобнее работать?

Гвоздезабивной пистолет может заменить сразу несколько инструментов:

• отвертку;
• дрель;
• шуруповерт;
• перфоратор;
• молоток.

Для крепления клипсы достаточно одного нажатия на курок: не нужно высверливать отверстие, забивать в него дюбель и потом заворачивать саморез. Такие работы весьма трудоемки и занимают много времени, гораздо удобнее пользоваться нейлером для монтажа полипропиленовых магистралей.

Наш интернет-магазин предлагает профессиональный инструмент HYBEST для крепления пластиковых труб, который отличается практичностью и удобством. С его помощью можно прокладывать системы даже в труднодоступных местах, надежно закрепляя их на стене, на полу или потолке.

Другие типы работ по монтажу инженерных систем

Советы по ремонту полибутиленовой (ПБ) водопроводной трубы

Если в вашем доме все еще есть водопроводная труба из полибутилена (ПБ), велика вероятность, что в конечном итоге она выйдет из строя. Так что это хорошая идея, чтобы быть активным и заменить его. Мобильные дома, в частности, часто оснащались трубами из ПБ, а ПБ также часто использовался в стандартных конструкциях из стержней в 1970-х и до середины 1990-х годов.

Что такое полибутиленовая труба?

Полибутиленовая труба представляет собой пластиковую трубу серого цвета, которая обычно использовалась в качестве водопроводной трубы между 1978 и 1996 г., когда производство было прекращено из-за сообщений о разрыве труб. В новом строительстве его заменили медными или более надежными пластиковыми трубами, такими как CPVC и PEX.

Ремонт систем трубопроводов ПБ

Ремонт трубопроводов PB очень сложен, поскольку ни водопроводная труба PB, ни фитинги Quest, используемые для ее соединения, обычно больше не производятся и не продаются. Таким образом, стандартным решением проблем является ремонт поврежденных участков ПБ путем перехода на другой тип трубы или даже замена всей системы.

Существует несколько вариантов выбора типа фитинга для перехода с полибутилена. Наружный диаметр труб PB такой же, как у PEX, CPVC и медных труб, поэтому использование фитингов с нажимной посадкой — это один из вариантов, который вы можете использовать. Другой способ заключается в использовании специального переходного фитинга, предназначенного для перехода между двумя разными материалами.

Совет

Не удивляйтесь, если в вашей сантехнике используются трубы PB (или другой неиспользуемый тип труб). Переход на новый материал не обязательно плох: сантехникам часто приходится переходить на новый материал или трубопровод, если текущий устарел.

Вставные фитинги

Для доступных мест вставные фитинги, часто продаваемые под такими торговыми марками, как SharkBite или John Guest, являются самым простым способом ремонта.

Точечные утечки

Когда вы обнаружите небольшую утечку на прямом участке трубы под передвижным домом или в других доступных местах, для быстрого ремонта можно использовать вставной фитинг. Просто вырежьте область отверстия и наденьте ремонтную муфту. Обязательно измерьте, чтобы не отрезать больше трубы, чем необходимо.

Замена запорных клапанов или трубок подачи приспособлений

Нажимные запорные клапаны также являются хорошим вариантом для этого ремонта. С новыми гибкими трубками для подачи воды и нажимными клапанами вы можете заменить водопровод на унитаз или смеситель за считанные минуты. Просто отключите воду в доме, снимите старую гибкую линию с арматуры, обрежьте трубу PB, установите новый запорный клапан и подсоедините новую гибкую линию. Не забудьте несколько раз проверить герметичность после повторного включения воды.

Замена больших участков трубы

При замене больших участков трубы вы также можете использовать вставные муфты для перехода с PB на PEX, CPVC или медь. Это отличный способ разбить общий проект репайпинга на сегменты, если вы не хотите делать все сразу. Соединитесь с трубой PB с помощью нажимной муфты и пропустите новую трубу из этой точки.

Переходные муфты PB-PEX

Для труднодоступного ремонта лучше всего использовать переходную муфту, разработанную специально для перехода с полибутиленовой трубы на трубу PEX. Переходная муфта PB-PEX изготовлена ​​из латуни и компенсирует разницу во внутреннем диаметре трубы PB и PEX. Эта переходная муфта также имеет два разных обжимных кольца, одно из которых специально предназначено для крепления переходного фитинга к трубе из ПБ, а другое — для крепления перехода к PEX.

Утечки внутри стен

Трубу из ПБ или стык из ПБ, который протекает внутри стены, следует отремонтировать, заменив поврежденный участок на трубу из другого материала. Лучшее решение — использовать переходную муфту для преобразования этой секции в PEX. Вы можете перейти близко к утечке, но, если возможно, следуйте по длине трубы и замените как можно большую часть трубы.

Клапаны внутри стен

При установке или замене душевого клапана или другого клапана внутри стены лучше всего использовать переходные муфты для подключения нового стояка PEX к системе PB, особенно если не будет панели доступа. Однако сейчас самое время установить панель доступа, чтобы упростить будущую работу.

Клапаны для стиральных машин

Доступны нажимные клапаны для стиральных машин, предназначенные для PB, но их может быть трудно найти. Переходной фитинг PB-PEX часто является наиболее удобным вариантом. После перехода на PEX вы можете установить клапан стиральной машины, специально предназначенный для труб PEX.

Как починить пластиковую трубу – 4 быстрых и простых решения для ремонта трубы из ПВХ

Поделиться этой публикацией

Умение ремонтировать пластиковую трубу из ПВХ может помочь домовладельцам сэкономить много денег. Пластиковые трубы повсюду, и естественная реакция, когда они начинают протекать, часто заключается в том, чтобы достать телефонную книгу и вызвать сантехника.

Большинство пластиковых труб могут быть отремонтированы обычными людьми быстро, легко и без какой-либо формальной подготовки. Вам просто нужно знать, какой продукт для ремонта пластиковых труб из ПВХ является лучшим инструментом для работы, стоящей перед вами.

Здесь мы и придем. Вот четыре метода крепления труб из ПВХ.

Лента для ремонта труб

Лента для ремонта труб является одним из наиболее эффективных продуктов для ремонта протекающих труб. Применяется так же просто, как оборачивать ленту вокруг отверстия до тех пор, пока не перестанет выходить вода.

При покупке ленты для ремонта труб всегда следует быть осторожным, чтобы не спутать ее с сантехнической лентой или тефлоновой лентой, которая используется для герметизации резьбы, а не для ремонта труб. Эти продукты могут устранить утечку на начальном этапе, но они не обеспечивают долгосрочного решения.

Лента для ремонта труб настолько эффективна для герметизации утечек, потому что она изготовлена ​​из самоклеящегося силикона. Он растягивается на 300% своей длины, а когда вы его оборачиваете, он сплавляется, образуя прочную резиновую ленту над отверстием в трубе.

Силиконовая лента способна выдерживать давление до 30 бар, что более чем достаточно для ремонта бытовых ПВХ труб.

Этот высокий уровень сопротивления также позволяет ленте для ремонта труб герметизировать текущие утечки, где давление не может быть отключено, особенно полезное свойство, если вы не можете перекрыть воду в запорном кране для проведения ремонта.

Эпоксидная замазка

Эпоксидная замазка представляет собой ремонтный материал, состоящий из двух компонентов: смолы и отвердителя. Когда эти два компонента смешиваются вместе, они образуют материал, который можно использовать для затыкания отверстий и трещин до затвердевания, чтобы обеспечить водонепроницаемое уплотнение.

Замазки бывают разных форматов, самый простой в использовании — эпоксидный шпатель. Стик содержит смолу и отвердитель в одном предварительно отформатированном стике, а это означает, что пользователь просто отрезает необходимое количество шпаклевки и замешивает ее вручную, пока она не станет однородной по цвету.

После смешивания эпоксидная замазка становится липкой и ее можно протолкнуть в отверстие или трещину. Он затвердеет через 10 минут, и трубу можно будет снова включить в течение часа.

Основное преимущество эпоксидной замазки перед другими методами ремонта пластиковых труб из ПВХ заключается в том, что ее можно использовать даже в самых сложных условиях.

Если у вас есть протекающая труба, которая находится в шкафу, у стены или в другом месте, где ремонтную ленту нельзя эффективно обернуть, то вместо этого можно использовать эпоксидную замазку, чтобы заткнуть отверстие.

Резиновый хомут для ремонта труб

И лента для ремонта труб, и эпоксидная замазка обеспечивают длительный ремонт. Если вы намерены позже заменить поврежденный участок трубопровода, то вы можете предпочесть использовать резиновый ремонтный хомут для временного решения.

Хомут для ремонта труб состоит из втулки, изготовленной из пластика или металла, и резиновой прокладки внутри. Чтобы использовать хомут, вы помещаете рукав на область утечки с резиной, закрывающей отверстие, а затем затягиваете винты, чтобы сформировать уплотнение.

При использовании хомута будьте осторожны и не затягивайте его слишком сильно. Если вы слишком увлечетесь, вы можете в конечном итоге согнуть пластиковую трубу из ПВХ, которую вы пытаетесь отремонтировать, из-за формы или вызвать дополнительные трещины.

Хомуты для ремонта труб являются популярным решением, поскольку они просты в применении и могут использоваться повторно. Как только вы нашли более надежное решение и вам больше не нужен хомут для герметизации пластиковой трубы, вы можете сохранить его для использования, если позже потребуется ремонт другой трубы.

Замена участка протекающей трубы из ПВХ пластика

Если вы решите, что замена участка треснувшей трубы стоит того, чтобы взяться за нее, то вам потребуется герметик, новый участок трубопровода и несколько муфт для выполнить задание.

Для начала отрежьте поврежденный участок, прежде чем размещать новый участок трубы из ПВХ заподлицо с существующей длиной. Используйте пластиковый герметик вокруг соединительных краев нового трубопровода и старого, чтобы соединить детали вместе, прежде чем размещать соединительные муфты поверх секций, где трубы соединяются.

Для приклеивания герметика может потребоваться несколько часов, поэтому вам потребуется поместить хомуты для ремонта труб на муфтовые соединения, чтобы поддерживать давление, пока он схватывается. Через три-четыре часа вы можете снять хомуты, и ваш только что установленный участок трубы будет готов к работе.

Как вы, наверное, понимаете, замена отрезка пластиковой трубы может быть трудоемкой и сложной задачей.
