к стене, мауэрлату, армопоясу, а также особенности присоединения к двускатной крыше, виды крепежа и правила установки

Крепить балки к основной конструкции (перекрытия, кровля) необходимо для ее многолетней устойчивости и дополнительной поддержки.

Поэтому особенности крепления балок перекрытия относят к важному этапу строительства, ведь от него зависит надежность всей постройки.

Укрепляют перекрытие различными балками – деревянными, металлическими, железобетонными. Какие нюансы нужно знать при обустройстве перекрытий балками, как они крепятся и чем, существует ли возможность допущения ошибок, и как их избежать, читайте подробнее в представленной статье.

Содержание

• 1 Особенности процесса
• 2 Правила установки
• 3 Как и чем крепить: виды крепежей
• 4 Монтаж к разным конструкциям
• 5 Сложности и ошибки
• 6 Заключение

Особенности процесса

Качественно укрепленная основа перекрытия – залог долговечности эксплуатации помещения, где установлены балки. Здесь имеет огромное значение крепеж и техническая составляющая монтажа (особые способы крепления + правила выполнения работ).

Элементы балочного крепежа выполняют из качественной стали или алюминия, они представлены уголками, анкерами, стальными пластинами, навесами, лагами, винтами, шурупами, гайками, стержнями. Также для некоторых типов балок, например, деревянных, используют специальную технику врубки и врезки. Встречаются также смешанные способы крепления изделий.

Независимо от использованной техники и материалов, на который крепятся балки, они всегда соединяются со стеной по типу плавающей системы. Главное при работе с ними – это качество монтажа, так как он влияет на надежность перекрытий и поддержку всей потолочной и кровельной конструкции.

При этом, в процессе самого монтажа используются следующие типы балочных конструкций:

• двутавровые;
• швеллерные;
• ЖБ, с длинными армированными прутьями внутри;
• деревянные.

Знать особенности крепления балок перекрытия к разным поверхностям важно потому, что это позволит правильно подобрать элементы крепежа, рассчитать нагрузку, которую будут выдерживать опоры. Одновременно надежно закрепятся каркасы для кровли и чердака, и не возникнет никаких проблем с обустройством гидроизоляции, пароизоляции и утепления, так как поверхность с балками будет готова.

Способ присоединения балочных изделий зависит во многом от типа используемой постройки. Так, например, некоторые дома каркасного типа и СИП-панелей уже имеют установленные балки, и крепятся наглухо еще в условиях производства. В стандартных постройках (кирпичных, монолитных, бетонных) балки ставят вслед за образованием армированного пояса.

В строительстве для перекрытий используют чаще стандартные балки, представленные разрезом сечения 150 x 150 (мм) или 200 x 200 (мм), но могут быть и другие габариты, которые создаются при индивидуальных заказах в условиях производства.

Все работы, связанные с балочными креплениями, изготовлением и монтажом самих балок, основаны на применении основных технических нормативов:

1. ГОСТ 27017-86 — изделия для крепежа.
2. ГОСТ 4981-87 — деревянные балки.
3. ГОСТ 19425-74 и ГОСТ Р 58966-2020 — металлические балки (двутавровые и стальные).
4. ГОСТ 20372-2015 и ГОСТ 20372-90 — ЖБ-балки.

Нормативы дают отсылки ко всем возможным положениям и нормам, которых нужно придерживаться на всех этапах подготовки и работы. Все они гарантируют в итоге получение крепкой надежной постройки, с укрепленным каркасом чердака и кровли.

Важные особенности, характеризующие балки, связаны не только с типом здания, но и с составом материала, из которых их изготавливают:

• Деревянный брус, выполненный чаще всего из бревен, может использоваться в различных домах, в том числе, газобетонных и пеноблочных.

  Но их всегда крепят к стенам, с условием обустройства продольного люфта.

  Деревянные брусья не оказывают дополнительной нагрузки на фундамент, работать с ними легко и быстро. Также, они доступны по стоимости.

  Современные балки тщательно пропитываются антисептическими и полимерными средствами, которые делают их более устойчивыми к атмосферным перепадам. Но, несмотря на это, концы балок и их поверхность, при обустройстве слоев чердачных перекрытий, рекомендуется оборачивать гидроизоляцией и пароизоляцией (холодные чердаки), для продления сроков эксплуатации.

• Металлические балки для перекрытий – это двутавровые изделия, в разрезе сечения, напоминающие букву «Н». Изготавливается данная группа из высококачественных марок стали. Двутавры отличаются прочностью, крепостью, выдерживают большие нагрузки и не склонны к деформации.

  Единственный их минус – большой вес. Поэтому их чаще всего используют для монолитных и кирпичных строений, а укладывают при помощи подъемных механизмов.

• ЖБ-балки подходят для панельных домов, которые представлены таким же составом (железобетонным), как и панели (бетон + армировка). Больше всего они востребованы для многоэтажек.

  Они отличаются прочностью, долговечностью, равномерным распределением нагрузки. Их можно заказать не только стандартной, но и нужной (индивидуальной) длины. В условиях предприятия их формируют из прочных марок цемента и армированных прутьев от 12-15 (м).

Важно! Из всех перечисленных типов балок перекрытий, самыми лучшими считаются деревянные, изготовленные из сухой качественной древесины.

На рынке представлен большой выбор этих изделий, они имеют хорошее соотношение цены и качества, а грамотно проведенные расчеты по использованию этих стройматериалов не потребуют для перекрытий нового ремонта несколько десятилетий.

Правила установки

Как было указано в предыдущем разделе, технические особенности монтажа различных балок указаны в нормативах ГОСТов, СНиПов и отсылок от них к другим документам. Важные правила крепления балок к чердачной, лестничной или межэтажной конструкции, согласно нормам, заключаются в следующем:

1. Крепление можно выполнять специальными (перфорированными) пластинами, создающими идеальную геометрию и устойчивость перекрытия.

   Монтажные приспособления данного типа выполнены из качественного металла, дерева, ЖБ.

   Они способны создать геометрическое равенство креплений, и сгладить появляющиеся неровности. Перфорированные пластины устанавливают вдоль верха крепления продольной балки каркаса стен, и надежно фиксируют их специальными уголками.

2. Соответствие крепления балок принятой схеме проекта.

   Специалисты выполняют работы в точном соответствии с расчетами. Любые отхождения от плана чреваты нарушениями в конструкции и возникновением строительных ошибок. Например, нежелательно крепить балки к стойкам каркаса, если это не предусмотрено для конструкции по плану. При монтаже изделий, от стоек немного отступают – они не должны упираться в них.

3. Соответствие нагрузок возможностям самих балочных креплений.

   Здесь в работе больше всего опираются на СНиП 2.01.07-85, согласно которому все перекрытия в жилых строениях должны выдерживать нагрузку не меньше 200 кг/м².

   Данный показатель перемножают с величинами, которые определяют площадь, и от получившегося результата отнимают предположительные нагрузки, которые должно будет выдерживать перекрытие (сюда входит обустройство слоев пирога + мебель, вещи или приспособления, которые расположатся на нем).

4. Использование в работе качественных материалов, а также поддерживающих элементов.

   Чтобы повысить жесткость перекрытия балок, например, из дерева, их укрепляют распорками. Покупка качественного материала от проверенных производителей – залог успешного строительства. Поэтому важно обращать внимание на маркировку изделия, наличие сертификата качества, сопровождающие документы и гарантии.

5. Глубина укладки опоры.

   Согласно нормативам, данный показатель должен быть не менее 150 (мм). Это очень важная цифра, которая используется также в расчетах проекта. Глубину формируют с помощью специальных строительных инструментов и приспособлений, в точном соответствии с принятой схемой проекта.

6. Работа без ошибок.

   Важно правильно выполнять рабочий процесс по плану, в соответствии с расчетами и установленным показателем распределения нагрузки. Особое внимание при монтаже балок уделяется прежде всего стропильной системе, которая способна привести к обрушению кровли. Также, если будут строительные ошибки, то будут образовываться постоянные протечки.

В проекте особое внимание уделяется и форме кровли, расходным материалам, внутренним опорам, углам расположения скатов крыши, расстоянию между стенами, мауэрлату и его габаритам, так как они полностью формируются за счет балок конструкции.

Внимание! Лучше всего работы с расчетами и распределением нагрузок креплений доверить профессиональным инженерам. В составленном проекте специалистами будут полностью учтены все технические требования, которые касаются балочных перекрытий.

Как и чем крепить: виды крепежей

Независимо от того, к какой конструкции крепится балка (к стене, мауэрлату, армированному поясу) крепежи представлены в следующих наиболее популярных вариациях:

1. Болты. Здесь используются крупные заводские изделия, произведенные по ГОСТам, в виде глухарей, или обычных широких болтов, закрученных крупными гайками, подходящими по размеру.

   Глухари можно закрутить через балку по верхней части стеновой конструкции, с помощью специального ключа-трещотки.

   Крепежами для болтов служат также отверстия в двутаврах и швеллерах. Стандарт изделий по сечению 25 (мм), но он может быть увеличен, как и длина изделий, которая начинается от 28-30 (мм).

2. Врезка. Данный тип соединения с частью стены наиболее приемлем для деревянных балок. Здесь важно, чтобы торец балочного крепления не выходил за пределы наружной стены. Также его обязательно нужно оборачивать гидроизолированным материалом, чтобы защитить от перепадов температуры и попадания конденсата и влаги.

   Сама по себе врезка – это рубленое соединение, которое осуществляется по заранее размеченной разметке. Строители называют процесс врезки – формированием «ласточкиного хвоста», так как в стеновой конструкции формируется своеобразный клин.

3. Врубка. Отличие данного процесса от врезки состоит в том, что она проходит на всю длину стены, при этом балка несколько выходит за ее пределы. Техника врубки больше всего используется в тех случаях, когда балочными перекрытиями нужно закрыть большие пролеты. Процесс врубки не сложен, и требует самых простых плотницких инструментов.

Крепление на болты:

Тип соединения — врезка:

Крепление в виде врубки:

Крепления на пластины при помощи анкеров и болтов – самое наиболее часто встречающееся соединение, так как оно накладывается прямо на обернутые в гидроизоляцию лаги, и цепляется прямо по несущим стенам и армированному поясу, зачастую являясь продолжением мауэрлата.

Совет. Закреплять деревянные и металлические балки можно анкерами. ЖБ-балки укладываются на заливку с раствором цемента, и, при наличии боковых торцовых концов армировки привариваются к прутьям стеновой конструкции.

Монтаж к разным конструкциям

Балки перекрытий крепятся к стенам, мауэрлату, двухскатной крыше и армированному поясу. Для этого, как уже указывалось выше, используют соединение частей с лагами, монтажные кольца, которые привариваются к уложенным частям армированных прутьев, анкеры, крупные металлические уголки, болты и шурупы.

1. Подготовка к работе начинается с закупки нужного расходного материала, очистки поверхности от мусора, приобретения инструмента, аренды механизмов (крана для ЖБ), разметки места монтажа, согласно плану.
2. Торцы и концы балок оборачивают гидроизоляторами, при необходимости, обрезают, затем укладывают на накат, закрепленный в гнезде стены, и надежно механически фиксируют его.
3. В стенах для укладки деревянных балок заранее формируют специальные гнезда (врубка, врезка), куда и будет крепиться балка. Дополнительно она фиксируется широкими болтами и пластинами.
4. На армированный пояс балки кладут равными шагами, отмеряя их, в соответствии с принятым планом. На месте крепления оборачивают концы балок, которые вставляются по заранее установленным металлическим лагам. Чтобы не ошибиться в разметке шагов, используют лазерные линейки –дальномеры.
5. К мауэрлату балки крепят жестким соединением вдоль стен, с помощью болтов и крупных дюбелей. Используют также самые крупные скобы, анкеры и седла.

Лаги всегда помещают на ребро, перпендикулярное балочным изделиям, с минимальным шагом, в 60 (см). Сечение лаг по стандарту составляет 150 x 50 (мм). А подвесной брус опирается только на металлический крепеж, при этом строители рекомендуют его заменять на врубки и формирование гнезда опирания. Жесткие стропила смогут выдержать любую нагрузку.

Также, для мауэрлатов рекомендуются вырубки, а используемые в работе анкеры всегда поддерживаются стальной пластиной.

Накладки из дерева могут применяться вместе с древесными балками. Понятно, что их применяют для создания перекрытий и каркасов в бревенчатых домах.

Для их плотного крепления пользуются врубкой, иногда – врезкой, а также крепежами – саморезами, анкерами и гвоздями.

На кирпичные и монолитные стены для балок используют стальные опоры. Здесь есть важный нюанс – между торцом и балочным изделием обязательно формируют зазор для вентиляции.

Укрепленные концы можно приваривать и укреплять плотным крепежом, а затем сделать заливку раствором, для достижения наибольшей прочности каркаса, не забыв заизолировать концы изделий.

Важно! Выбор метода крепления бруса перекрытий выбирают, в зависимости от типа постройки, а также от того, какая именно нагрузка ей предназначена.

Сложности и ошибки

Появление различных ошибок и сложностей может возникнуть при неправильном выборе балки, несоблюдении техники и нормативных правил монтажа, использовании некачественной продукции. Если не придерживаться этих правил, то это может закончиться быстрой изнашиваемостью и сокращением срока эксплуатации балок, обрушением кровли и конструкции.

К самым распространенным ошибкам, помимо перечисленных, относят также:

1. Недостаточная жесткость балки, особо ощутимая для длинных пролетов. Балка прогибается, отсутствует геометрическая устойчивость. Конструкция постоянно смещает свой угол наклона. При сейсмических или природных катаклизмах балочная конструкция может полностью разрушиться. Это касается больше деревянных изделий.
2. Неправильное расположение балок, резко отличающееся от схемы проекта. Здесь вместо ряда опор вдоль короткой стены цепляют несколько балок, предназначенных для длинной стены. Это неправильно, так как приведет к колебаниям собственного веса балки, которая при эксплуатации конструкции будет ощутимой.
3. Недостаточное закрепление балок по стенам, использование точек, вместо пазов. Такой подход, особенно с деревянными балками также не будет способствовать прочности чердачного перекрытия и кровельной конструкции, и каждые несколько лет будут необходимы ремонты, из-за их зыбкости.
4. Отсутствие дополнительной обработки балок может приводить к коррозии, появлению грибка на поверхностях, размоканию поверхностных слоев.

   Деревянное изделие обязательно обрабатывается несколькими слоями антисептиков, а затем и полимерными веществами.

   Можно также покрыть поверхность краской или лаком (если финансы позволяют). Металлические балки желательно обрабатывать грунтовкой от ржавчины, и, по возможности, защищать поверхность краской. ЖБ-балки обрабатывают грунтовкой и полимерными веществами с укрепляющей основой.

В постройках, где рядом балками устроены дымоходы, помещение часто разделяют специальными металлическими коробами. Балки (особенно, деревянные) не должны соприкасаться с дымоходами, чтобы не возник пожар.

Некоторые строители разделяют пространство между ними теплоизоляционными материалами, которые не склонны к самовозгоранию. Для этого используется минеральная вата или пенополистирол.

Также не нужно забывать оборачивать балочные изделия материалами для паро- и гидроизоляции, так как это продлевает сроки их эксплуатации, защищает от конденсата и атмосферных перепадов, особенно на чердаке. Оборачивать можно как концы балок по лагам, так и всю поверхность балки.

С приобретением и монтажом балочных перекрытий прекрасно справятся строительные компании. Они напрямую сотрудничают с производителями, имеют возможность покупок материалов по оптовым ценам. А монтажные работы выполнят профессионально, качественно, с предоставлением прайса за выполненные услуги и гарантии на них.

Заключение

Балки перекрытия, которые используются при обустройстве строений, представлены тремя основными видами: деревянными, металлическими и ЖБ. Каждое изделие имеет стандартные размеры, и предназначается для определенного типа зданий.

При покупке балок обращают внимание на их маркировку и наличие всех необходимых сертификатов. Балки являются основой каркасов, перекрытий чердаков, балконов, межэтажных пролетов поэтому они должны не только сами быть хорошего качества, но и крепиться на добротные крепежные элементы.

Схему крепления балок, составление проекта и выполнение работ лучше всего доверить профессионалам. В процессе работ строго соблюдаются технические нормы, так как ошибки строительства могут привести к обрушениям каркасов и перекрытий.

методы крепления к различным видам стен, особенности установки балок

Перейти к содержанию

Search for:

Главная » Лайфхаки » Ремонт/Строительство

На чтение 8 мин Просмотров 11. 3к.
Обновлено 17.12.2018

В частном строительстве обычно делают деревянные перекрытия по балкам. Крепление балок — важный технологический этап, от качества которого зависит надежность перекрытий.

Содержание

Способы соединения балки перекрытия со стеной

Перед тем как строить, нужно заказать проект дома и все действия выполнять в соответствии с ним. Обычно способ устройства перекрытия описан там. Здесь важно всё — используется ли специальная врубка или крепёж для установки балок, жёстко ли они соединяются со стеной или по плавающей системе. Способ крепления имеет большое значение.

Например, в каркасных домах и домах из СИП-панелей балки являются элементами каркаса и крепятся наглухо. В домах из газобетона, из оцилиндрованного бревна балка обычно крепится так, чтобы она просто лежала на стене и имела возможность продольного люфта. Глухое крепление вызывает вибрации при хождении по потолку второго этажа.

Есть одно различие между балками перекрытия и лагами для пола. Лаги должны лежать свободно, чтобы пол не коробило и не вело. Покрытие пола крепится уже непосредственно к лагам. К примеру, сезонное удлинение балки, даже воздушно-сухой, составляет 2-3 см на 5 м. Естественно, любой пол, приколоченный прямо к такой балке, выгнется. Из-за этого он начнет скрипеть, расходиться. Кроме того, под лаги кладут демпфирующие прокладки, которые гасят вибрацию от шагов.

Специальными металлическими крепежными пластинами

Металлические перфорированные пластины для деревянных конструкций были разработаны в Швеции. Крепление с их помощью деревянных балок достаточно простое, не требует точной подгонки. Кроме того, они способны сгладить изменения геометрии древесины вследствие набухания.

Балка перекрытия крепится в каркасном домостроении поверх продольной балки стенового каркаса. Она кладётся сверху на пролёт и закрепляется при помощи двух перфорированных уголков сбоку. Это позволяет устойчиво закрепить даже балку в виде лафетной доски, достаточно узкой, установленной на ребро. Если же балка — брус, и обеспечивать её устойчивость не так важно, можно крепить её уголками снизу. Брус применять лучше, так как лафетная доска склонна к кручению при высыхании и сезонном увлажнении, и перекрытие будет деформироваться.

Как-то закреплять балки перекрытия к стойкам нежелательно, если это заранее не предусмотрено в конструкции каркаса дома. Лучше чтобы они также никак не касались стоек и не упирались в них, а также в их крепёжные элементы. При монтаже от них нужно отступить.

Болтовое

Достаточно простое крепление балки — при помощи болтов-глухарей. С их помощью ставят только балку-брус, у которой размер поперёк сечения не меньше, чем половина сечения по высоте. Глухарь закручивается через балку в верхнюю часть стены и затягивается при помощи ключа-трещотки. Или же применяется стяжка из шпильки с гайками и шайбами через отверстие. Такое крепление позволит балке работать в качестве ригеля каркаса, в то же время оставаясь подобием шарнира в плоскости перекрытия.

Достаточно часто балки изготавливают из металла, особенно если длина пролёта превышает 3-4 метра. Подбирают крепёж к таким металлическим балкам, исходя из их несущей способности. Обычно используют двутавр и швеллер. В них делают аккуратные отверстия по разметке, под 25 мм болты примерно 28-30 мм. Затем балку ставят на место и закрепляют шпильками или глухарями. К каменным стенам балки никогда не прикручивают, если это не мауэрлат.

Соединение врезкой

Врезка — рубленое соединение балки со стеной, когда торец не выходит за наружную стену. Тем самым обеспечивается защита торца балки от попадания атмосферной влаги. Обычно так делают балки первого этажа рубленых домов и бань. Осуществляется оно по типу соединения «ласточкин хвост». Именуется врубка сковороднем и полусковороднем.

Врезка сковороднем более прочная и подразумевает симметричный ласточкин хвост. Но чаще встречается врезка полусковороднем. С одной стороны ласточкин хвост прямой, и закрепление его в гнезде внешней стены делается при помощи двойного клина. Врезка полусковороднем менее прочная, но проще в выполнении.

Соединение врубкой

Отличается от врезки тем, что врубка проходит на полную толщину стены, балка выходит наружу. Выполняется в лапу, полулапу или в полдерева, иногда — в хлуп или в обло. Используется в том случае, когда балкой надо перекрыть большой пролёт. Оно более прочное, чем врезка. Однако торец балки необходимо защитить от атмосферных воздействий.

Правила выбора балок для межэтажных перекрытий

Балка должна быть изготовлена из сухой древесины. Стоит выбирать ее согласно проекту. При составлении такового производят расчёт на прочность, жёсткость. Балка должна иметь достаточную собственную массу, чтобы хоть как-то гасить звуки и вибрации с верхнего этажа. Как правило, используют балки высотой 200-300 мм при пролётах до 5 метров. Балки укладывают через каждый метр, чтобы исключить прогиб лаг пола верхнего этажа. Обычно полноценная балка — это брус прямоугольного сечения, у которого ширина составляет 2/3-1/2 от высоты. Укладывается он на узкое ребро. Брус в разы надёжнее доски-лафета, уложенной на ребро в качестве балки.

лучший выбор для больших пролётов — металлическая балка. Двутавр обойдётся дешевле, чем мощный клееный брус такой же жёсткости и длины. И у металла не будет проблем с грибком, насекомыми, огнестойкостью. При укладке прокат нужно ставить на подушки и обеспечить хорошую гидро- и теплоизоляцию против конденсата. При желании их можно отделать под дерево.

Инструмент и приспособления для установки балок перекрытия

При работе используется обычный плотницкий инструмент. Когда используют соединение в виде перфорированных пластин или уголков, для их фиксации потребуется шуруповёрт. Для крепления на болты и глухари нужна низкооборотная дрель и ключ с трещоткой или динамометром. Также желательно иметь пилу-торцовку и цепную пилу, чтобы ускорять процесс. Самым желанным инструментом при монтаже балок является подъёмный кран. Особенно для балок из металла. Или хотя бы делают на верху треногу с лебёдкой, чтобы облегчить строительство. Ещё важно иметь на стройке разборные леса, козлы и другие подмости. Пользоваться одной лишь стремянкой невозможно.

Технология и тонкости монтажа балок

При монтаже важно произвести разметку. Для этого удобно пользоваться лазерными линейками, нивелирами. Также очень важно, чтобы балки располагались строго на одном уровне с самого начала. Если этого достичь не удалось, то их состругивают так, чтобы пол в конечном итоге лежал ровно, с перепадами не более 3-4 мм на метр.

Отмечают положение балок на стене, затем производят их подъём. Лучше сразу поднять все балки краном, не производя крепление этих балок перекрытия к стене, используя однократную аренду крана. Это обойдется дешевле, чем поднимать по одной и устанавливать. После этого балки раскладывают, проверяя их положение и уровень. По высоте уровень лучше проверять лазером, так как шнур всё равно провисает при любом натяжении. Делать какие-то подгонки по основанию балок нежелательно, так как это может повлиять на их конструктивную работу в каркасе из-за наличия упора-ступеньки, лучше подгонять верх электрорубанком уже при устройстве полов.

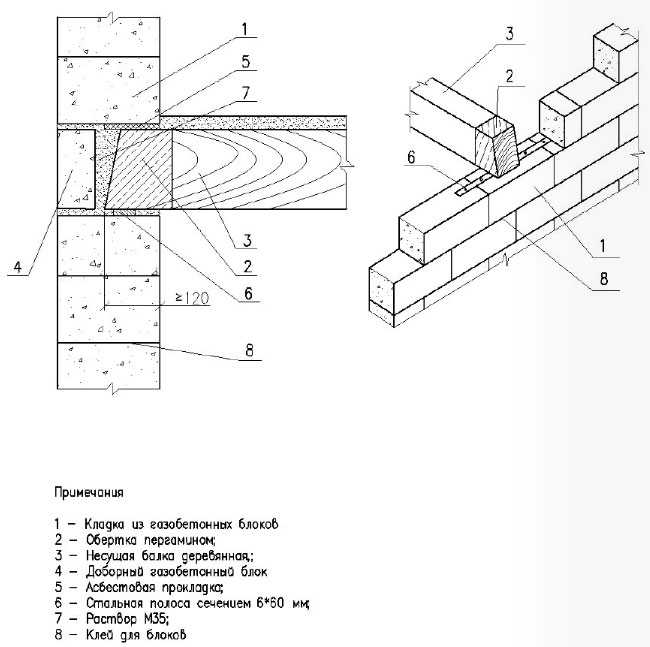

Крепление к стене из газобетона

Деревянные и металлические балки в таких домах установить проще всего. Ряд под балки прогоняется с выверкой по ватерпасу по всей длине. Затем балки устанавливают на стену, оборачивая в два слоя рубероидом и с обрабатывая фунгицидным составом. Это нужно для того, чтобы балка не гнила в месте образования конденсата, ведь каменная стена более теплоёмкая и там будет образовываться роса. После этого промежутки между балками закладывают стеновым материалом, а затем продолжают возведение стены. При монтаже металлических балок на газобетонную стену устраивают подушки из трёх рядов полнотелого кирпича с армированием под нижний ряд и верхний. Балку оборачивают рубероидом или толью.

Крепление бруса к бетонной и кирпичной стене

Главное правило при таком креплении к холодной стене или двутавровой балке — обеспечение гидрозащиту балки от конденсата. Это позволит избежать гниения древесины и её деформации при набухании.

Крепление бруса к деревянной стене

В случае рубленых стен оптимально крепить балку врезкой полусковороднем. В случае устройства каркасных стен — с опорой на продольный брус стены сверху. Требуется проверочный расчёт, допустимо ли устанавливать в стену новую балку, которая не была запланирована ранее. Крепление балки к деревянной колонне достаточно сложное. Необходимо прикрутить глухарями или шпильками на колонну бобышки, которые гарантированно выдерживали бы вес балки, и опереть балку на них. Опять же необходим расчёт.

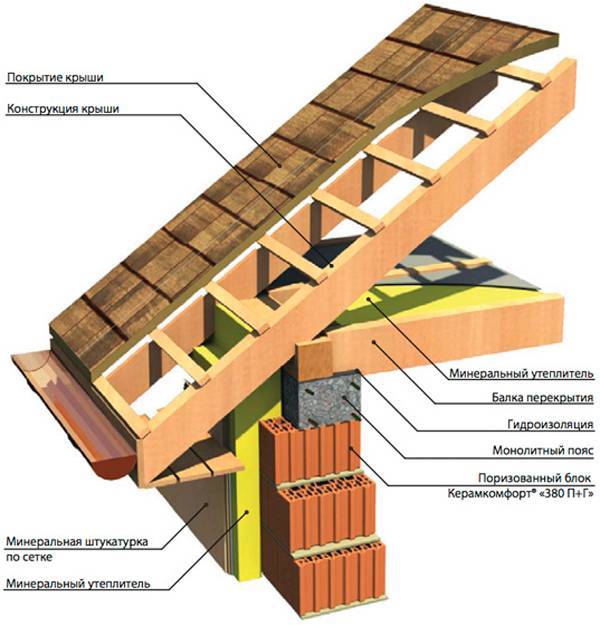

Крепления бруса в конструкциях крыш

Стропильная система — отдельная сложная тема, которая хорошо знакома кровельщикам. Частного застройщика лучше пригласить специалистов, а не выполнять работу самому. Самостоятельно можно закрепить только мауэрлат — верхнюю часть, к которой крепятся стропила. Это брус, идущий вдоль всей стены – кирпичной или деревянной. Он должен крепиться к ней с помощью болтов и специальных дюбелей или же с помощью скоб к деревянным стенам.

Крепление бруса на подвесе

Всевозможные способы, когда брус опирается на металлический крепёж, прикрученный к стене, не выдерживают критики. Во-первых, брус, который с их помощью можно закрепить, явно не подходит по размеру для балок перекрытия, а только в качестве насеста в курятник. Во-вторых, само по себе такое крепление крайне непрочное по сравнению с врубками или опиранием.

Способ крепления бруса в каждом конкретном случае нужно выбирать ответственно, четко понимая какую нагрузку он будет нести и какие технологии применимы.
