Здравствуйте друзья.

Сегодня мы с вами рассмотрим конструкцию одного из вариантов барной стойки (этих вариантов может быть, конечно, множество).

В данном случае, она представляет собой столешницу (размер которой 1800х550 миллиметров), которая одним концом крепится к стене и к нижней базе кухни, а другим – на опору, которой является рассматриваемая нами конструкция.

Ее высота – выше высоты нижней кухонной базы (в данном случае, высота кухонной базы – 1000мм, а высота барной стойки – 1200мм).

Итак, кухонный гарнитур имеет скошенные торцы по верху и по низу, по этому, данная конструкция выполнена так же в этом стиле (с одним скошенным торцом).

Особенность крепления к стене (столешница барной стойки «лежит» на подиуме (из столешки), то есть, она крепится к нему, а он, в свою очередь, крепится к столешнице нижней базы и к стене) заключается в том, что стена – из гипсокартона, и особо в ней закрепиться – проблематично.

А в данном случае, столешницы между собой жестко связаны, и если еще закрепить этот «подиум» к стене, конструкция получится еще надежнее.

Теперь перейдем непосредственно к самой «опоре», представляющей собой конструкцию, состоящую из двух отделов.

Один отдел – за скошенным фасадом, второй – за обычным накладным фасадом (слева).

Ширина этого фасада (слева) зависит от того, какой толщины фасады используются (так как конструкция имеет два фасада, и два бока, сделанных из «фасадного материала»).

При проектировке нужно учитывать несколько очень важных моментов:

1. Расстояние от барной стойки до нижней базы (параллельной ей) должно быть не менее 1000мм (а в идеале и того больше). Это обеспечит нормальную функциональность противолежащих модулей (удобство их использования).
2. Открытые фасады модуля барной стойки и близлежащих модулей не должны касаться друг друга, в смысле, открытый фасад не должен касаться модуля (Например, на рисунке показано расстояние между модулями (H), а ширина фасада – (S). Так вот, расстояние H должно быть всегда больше расстояния S).

Чтобы понять, как проектируются подобные модули, нужно рассмотреть предложенную конструкцию «в плане», то есть, для обзора нам нужен «вид сверху».

В основании модуля (его горизонт) лежит прямоугольная трапеция, одно основание которой равно 600мм, а другое – 300мм.

В этом случае, высота этой трапеции (от большего основания до вершины) делит всю фигуру на квадрат (со сторонами 300мм) и прямоугольный треугольник.

В таком случае, исключаются проблемы с подбором петель для углового фасада. В зависимости от того, где будет располагаться его ручка, можно установить как петлю 45 градусов, так и петлю (-45) градусов.

В данном случае, используется петля (-45) градусов.

К нижнему горизонту крепятся цоколи (прямой и угловой) снизу, и перегородка сверху. Так же, к нему крепятся бока.

Так как бока должны быть сделаны из материала фасадов, то все крепления должны быть скрытыми (на минификсах, например). В этом случае, на видимой части боков не будет никаких отверстий (как в случае крепления конфирматами), которые нужно потом закрывать заглушками.

Вот такая простая конструкция, которую можно без проблем сделать своими руками, дополнив ваш кухонный гарнитур очень удобным элементом – барной стойкой.

Деталировка модуля следующая (все размеры в миллиметрах):

• бок – 1162х600
• бок1 – 1162х300
• горизонт – 600х300
• перегородка – 996х300
• кп – 300х80
• цоколь – 150х300
• цоколь угл. – 150х440
• полка – 274х300
• угл.полка – 290х290
• фасад – 1008х329
• фасад скошенный – 1008х423

Ну а на этом я заканчиваю.

До встречи в следующих статьях.

Крепления для барной стойки в категории «Оборудование и товары для предоставления услуг»

Система для бутылок 0.7/1л Beaumont с креплением к барной стойке (3201) струбцина барная

Доставка по Украине

398 грн

Купить

Смак-Тех — виробництво і продаж обладнання для ХоРеКа і дому

Система для бутылок 0. 7/1л Beaumont с креплением к барной стойке (3201)

Доставка по Украине

по 311.04 грн

от 2 продавцов

311.04 грн

Купить

Mixme.com.ua

Двух ярусная полка для ванной комнаты Opty с прочным креплением на липучках, устойчивая к влаге PRP

На складе в г. Киев

Доставка по Украине

879 грн

703 грн

Купить

Интернет магазин Purple

Универсальный настенный крепеж DJI M018 24″-55″ для телевизоров кронштейн стойка держатель крепление к тв ms

Доставка по Украине

236.46 грн

182.08 грн

Купить

Интернет Магазин MaxShop

Регулируемый крепеж DJI V-35 14″-42″ для телевизоров настенный кронштейн держатель для тв стойка крепление ms

Доставка по Украине

698.78 грн

538.06 грн

Купить

Интернет Магазин MaxShop

Ультратонкий крепеж DJI V-STAR V-2 26″-63″ настенный кронштейн крепление подставка стойка для телевизоров ms

Доставка по Украине

559. 33 грн

430.68 грн

Купить

Интернет Магазин MaxShop

Двух ярусная полка для ванной комнаты Opty с прочным креплением на липучках, устойчивая к влаге UKG

Доставка из г. Киев

800 грн

624 грн

Купить

UKG MARKET

Универсальный настенный крепеж DJI M018 24″-55″ для телевизоров кронштейн стойка держатель крепление к тв lb

Доставка по Украине

130 — 204.82 грн

от 2 продавцов

266 грн

204.82 грн

Купить

Регулируемый крепеж DJI V-35 14″-42″ для телевизоров настенный кронштейн держатель для тв стойка крепление lb

Доставка по Украине

413 — 561.33 грн

от 2 продавцов

729 грн

561.33 грн

Купить

Ультратонкий крепеж DJI V-STAR V-2 26″-63″ настенный кронштейн крепление подставка стойка для телевизоров lb

Доставка по Украине

333 — 453.53 грн

от 2 продавцов

589 грн

453.53 грн

Купить

Универсальный настенный крепеж DJI M018 24″-55″ для телевизоров кронштейн стойка держатель крепление к тв sp

Доставка по Украине

236. 46 грн

182.08 грн

Купить

Shopeshop

Регулируемый крепеж DJI V-35 14″-42″ для телевизоров настенный кронштейн держатель для тв стойка крепление sp

Доставка по Украине

698.78 грн

538.06 грн

Купить

Shopeshop

Ультратонкий крепеж DJI V-STAR V-2 26″-63″ настенный кронштейн крепление подставка стойка для телевизоров sp

Доставка по Украине

559.33 грн

430.68 грн

Купить

Shopeshop

Профессиональная стойка для крепления дрели // YATO (Польша)

На складе в г. Николаев

Доставка по Украине

3 080 грн

Купить

Магазин інструменту MATRIX

Бокалонакопитель для барной стойки 40 см

Доставка по Украине

209.10 грн

Купить

Idilia — Ваш ідеальний дім

Смотрите также

Бокалонакопитель для барной стойки 45 см

Доставка по Украине

218.40 грн

Купить

Idilia — Ваш ідеальний дім

Бокалонакопитель для барной стойки 60 см

Доставка по Украине

292. 30 грн

Купить

Idilia — Ваш ідеальний дім

Двух ярусная полка для ванной комнаты Opty с прочным креплением на липучках, устойчивая к влаге NCP

Доставка из г. Киев

800 грн

624 грн

Купить

NICESHOP Интернет магазин

Студийная фото стойка Weifeng WT-803 / Высота 200 см для крепления студийного света / штатив для лампы

На складе

Доставка по Украине

по 333 грн

от 2 продавцов

333 грн

Купить

GoodVin

Студийная фото стойка Weifeng WT-803 / Высота 200 см для крепления студийного света / штатив для лампы

На складе

Доставка по Украине

по 306 грн

от 2 продавцов

306 грн

Купить

GoodVin

Студийная фото стойка Weifeng WT-803 / Высота 200 см / для крепления студийного света штатив для лампы

На складе

Доставка по Украине

241 — 4 805 грн

от 2 продавцов

271 грн

Купить

GoodVin

Универсальный настенный крепеж DJI M018 24″-55″ для телевизоров кронштейн стойка держатель крепление к тв wb

Доставка по Украине

266 грн

204. 82 грн

Купить

Регулируемый крепеж DJI V-35 14″-42″ для телевизоров настенный кронштейн держатель для тв стойка крепление wb

Доставка по Украине

729 грн

561.33 грн

Купить

Ультратонкий крепеж DJI V-STAR V-2 26″-63″ настенный кронштейн крепление подставка стойка для телевизоров wb

Доставка по Украине

589 грн

453.53 грн

Купить

Крепление для студийного фотофона, перекладина + стойки, усиленные ворота 2.1х3м UBh3130S

На складе в г. Одесса

Доставка по Украине

1 500 грн

Купить

Крепление для планшетов под штатив или стойку, металлический держатель Ulanzi U-Pad Pro

На складе

Доставка по Украине

1 200 грн

Купить

Фотомагазин 4oto.pro, видео и аудио оборудование, студийный свет и видеосвет.

Крепление стоек шасси Tarot для рам 450/550 металлическое (TL2749-02)

На складе

Доставка по Украине

по 320 грн

от 11 продавцов

320 грн

Купить

MotoRC

Игровой набор мебель для кукол Gloria «Барная стойка» 98006

На складе в г. Харьков

Доставка по Украине

425 грн

Купить

Кукольные домики, парковки, стеллажи от производителя

Профессиональная стойка для крепления дрели с регулировкой угла по вертикали // YATO (Польша)

Под заказ

Доставка по Украине

2 090 грн

Купить

Магазин інструменту MATRIX

барных креплений
– Прочные радиостанции

посмотреть как

Сортировать по

ПопулярныеЛучшие продажиПо алфавиту, от A до ZПо алфавиту, от Z до AЦена, от низкой к высокойЦена, от высокой к низкойДата, от старой к новойДата, от новой к старой

Крепление на стойку для домофонов — Радиоприемники и аксессуары

Артикул: BM

$30.00

25,50 долларов США

BM

Страница принадлежностей

Аксессуары для воздушных насосов

Все товары со скидкой — без защиты MAP

Барные крепления

Самые продаваемые продукты

День отца

Идеи подарков до 50 долларов

Распродажа ко Дню памяти со скидкой 15%

новые продукты

Насосы гоночных машин

Крепления на стержнях, обработанные в виде заготовок, облегчают монтаж переговорных устройств, держателей для гарнитур и других аксессуаров на 1″, 1,25″, 1,5″, 1,75″, 1,8″, 2″ и 2,5″. ..

Выберите параметры

Выберите параметры

Двойная вешалка для гарнитуры с креплением на стойку

Артикул: ЧЧ

$55.00

46,75 долларов США

HH

Страница принадлежностей

Все товары со скидкой — без защиты MAP

Барные крепления

Самые продаваемые продукты

Дверьбастеры

Идеи подарков до 50 долларов

Аксессуары для гарнитуры

новые продукты

Аксессуары для UTV и SXS

Наш держатель для гарнитуры легко крепится к любому каркасу безопасности или трубе рамы! Подвески для гарнитуры из заготовок с полузажимом удобно крепятся к любому рулону. ..

Выберите параметры

Выберите параметры

Вешалка для шлема с креплением на штангу

Артикул: ВЕШАЛКА-ШЛЕМ

$60.00

$51.00

ВЕШАЛКА ДЛЯ ШЛЕМА

Страница аксессуаров

Все товары со скидкой — без защиты MAP

Барные крепления

Самые продаваемые продукты

Идеи подарков от 50 до 150 долларов

Аксессуары для шлемов

новые продукты

Аксессуары для UTV и SXS

Вешалка для шлема, изготовленная из заготовок, крепится к креплению на руле и обеспечивает удобное хранение шлема вне автомобиля. Слегка изогнутый кронштейн удерживает…

Выберите параметры

Выберите параметры

Универсальное крепление на штангу

Артикул: BM-UNI

$15.00

$12,75

BM-UNI

Аксессуары для пневматических насосов

Барные крепления

Самые продаваемые продукты

День отца

Идеи подарков до 50 долларов

Распродажа ко Дню памяти со скидкой 15%

новые продукты

Другие маунты

Универсальное крепление на стержне обеспечивает несколько вариантов крепления пневматического насоса MAC, радиоблока и других аксессуаров.

Трубный хомут Scosche BaseClamp™

Артикул: BMS

$14,99

BMS

Все товары со скидкой — без защиты MAP

Барные крепления

Самые продаваемые продукты

День отца

новые продукты

Другие маунты

BaseClamp — самая передовая система зажима в отрасли. Крепления BaseClamp Premium разработаны с целью достижения максимальной гибкости и…

Выберите параметры

Выберите параметры

Камера Scosche BaseClamp™ / основание для крепления GoPro

Артикул: PSM31001

$39,99

PSM31001

Все товары со скидкой — без защиты MAP

Барные крепления

Самые продаваемые продукты

новые продукты

Другие маунты 9№ 0003

Крепление Scosche BaseClamp Camera/GoPro позволяет закрепить камеру GoPro или другую экшн-камеру на каркасе безопасности или дуге безопасности квадроцикла. ..

База Scosche BaseClamp™ MagicMount™ Pro

Артикул: PSM31002

29,99 долларов США

PSM31002

Все товары со скидкой — без защиты MAP

Барные крепления

Самые продаваемые продукты

новые продукты

Другие маунты

База Scosche MagicMount Pro предназначена для надежного крепления вашего смартфона или портативного устройства к дуге безопасности, каркасу безопасности или рулю вашего квадроцикла,…

Scosche TerraClamp™ Мощный огнетушитель / крепление на стрелу для бутылок

Артикул: PSM11004

59,99 долларов США

PSM11004

Все товары со скидкой — без защиты MAP

Барные крепления

Самые продаваемые продукты

новые продукты

Другие маунты

Авантюризм иногда может быть рискованным, но с этим сверхмощным универсальным огнетушителем/креплением BoomBottle® вы можете быть спокойны в любое время. ..

Scosche BaseClamp™ Регулируемое основание для крепления штыря/флажка

Артикул: PSM21006

$24,99

PSM21006

Все товары со скидкой — без защиты MAP

Барные крепления

Самые продаваемые продукты

новые продукты

Другие маунты

Scosche PSM21006 представляет собой регулируемое крепление для флажка/хлыста для квадроциклов и внедорожников. Он имеет монтажное отверстие 1/2″ в алюминиевом основании 6061-T6…

Scosche TerraClamp™ MagicMount™ Pro Universal

Артикул: PSM11007

29,99 долларов США

PSM11007

Все товары со скидкой — без защиты MAP

Барные крепления

Самые продаваемые продукты

новые продукты

Другие маунты

Подставка Scosche MagicMount Pro предназначена для надежной фиксации вашего смартфона или портативного устройства. Резинка надежно фиксирует ваш телефон даже на…

Поверхность Scosche MagicMount™ Pro

Артикул: PSM11008

$24,99

PSM11008

Все товары со скидкой — без защиты MAP

Барные крепления

Самые продаваемые продукты

новые продукты

Другие маунты

Поверхность MagicMount Pro XL уже здесь! Это крепление специально разработано для планшетов и других крупных устройств. Это крепление имеет более крупные и мощные магниты…

сравнивать

{{/если}}
{{если доступно}}

Нет в наличии

{{/если}}

${название}

{{if compare_at_price_min > price_min}}

{{html Shopify. formatMoney(compare_at_price_min, window.money_format)}}

{{html Shopify.formatMoney(price_min, window.money_format)}}

{{еще}}

{{html Shopify.formatMoney(price_min, window.money_format)}}

{{/если}}

{{если доступно}}

{{другие варианты.длина > 1 }}

Выберите параметры

{{еще}}

{{/если}}

Крепление для домофонов
– Прочные радиостанции

Перейти к содержимому

• Описание

Описание

Обработанные стержневые крепления

позволяют легко монтировать переговорные устройства, вешалки для гарнитуры и другие аксессуары на трубы диаметром 1, 1,25, 1,5, 1,75, 1,8, 2 и 2,5 дюйма, адаптируясь практически ко всем UTV, песчаным рельсам и

Особенности:

• Конструкция с полузажимом
• Фурнитура из нержавеющей стали
• CNC сплав
• Черное анодированное покрытие
• Продается поштучно, а не в наборах.

Отверстие в нижней части крепления подходит для винта M4 X 0,7. Винт не входит в комплект.

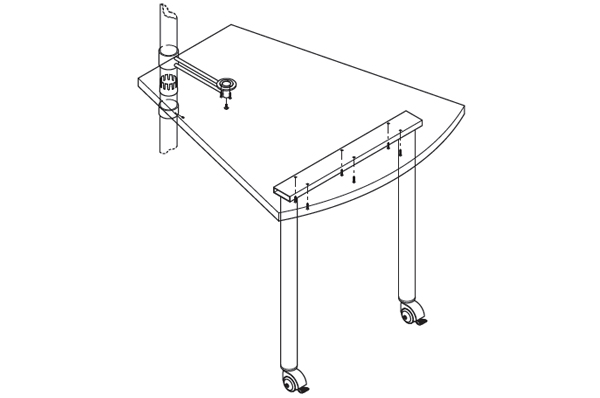

Примечание. Для установки с внутренней связью требуются два крепления на стержне!

Интерком и радио не включены

Читать далее

Читать меньше

{{/если}}
{{если доступно}}

Нет в наличии

{{/если}}

{{если изображения[0] }}

{{еще}}

{{/если}}

${название}

{{if compare_at_price_min > price_min}}

{{html Shopify.
