Крепление бруса (лаг) к бетону: анкерами, кронштейнами, уголками

При устройстве пола по лагам и других ремонтных или строительных работах, приходится часто крепить древесину к бетону. Чаще всего надо закрепить в бетоне брус. В устройстве пола брус называют «лагами». Каким может быть крепление бруса к бетону, как его сделать правильно и надежно, читаем дальше.

Содержание статьи

  • 1 Установка лаг на бетонное основание: крепить или нет
  • 2 Крепеж
  • 3 Крепление бруса к бетону
  • 4 Крепление бруса к бетону без сверления и крепежа
  • 5 Крепление уголками
  • 6 Как закрепить лагу к бетонной стене

Установка лаг на бетонное основание: крепить или нет

Лаги кладут на бетонное основание, чтобы сверху настелить фанеру (другой листовой материал) или доски. Причем брус иногда надо крепить к бетону жестко, а иногда лучше обойтись без жесткой связи. Зависит это от того, что находится под бетонным основанием.

Если снизу соседи, лучше обойтись без крепежа. Потому что наличие жесткой связи нарушит звукоизоляцию. Она в многоэтажных домах и так не слишком хорошая. Поэтому в многоэтажках под лаги укладывают виброгасящие резиновые прокладки. С их помощью выравнивают и выставляют лаги на требуемый уровень. Их же укладывают и между торцами бруса и стенами. В таком случае соседи не будут жаловаться на то, что вы слишком громко топаете.

Крепить лаги к бетонному перекрытию в многоэтажке или нет, — каждый решает сам

Если лаги не закрепить, будет ли пол надежным? Будет. В комнатах, зажатый резиновыми прокладками, он закреплен достаточно. Настил любого типа — из досок, фанерный, из ОСБ, любого другого листового материала — стянет всю конструкцию. Окончательно он пригружается мебелью. Служит такая конструкция десятилетиями без каких-либо проблем. Вот только один момент: брус должен быть сухой и лучше камерной сушки. То есть, в процессе эксплуатации его не поведет. При использовании влажной древесины, ее все-таки лучше крепить, так как если лаги «поведет», незакрепленный брус может подняться.

Чтобы брус точно не повело, можно его сделать составным. То есть, взять две или три доски, которые в сумме дают требуемое сечение и соединить их в брус. Соединяют гвоздями или саморезами, которые забивают с двух сторон в шахматном порядке. При выкладке досок надо следить, чтобы годовые кольца древесины были направлены друг к другу. Сращенный таким способом брус точно не поведет. А еще это реальный шанс сэкономить, так как три доски по 50*25 мм, будут стоить дешевле, чем брус 50*75 мм. Но доску, все-таки, лучше покупать сухую.

Сращенный или сдвоенный брус — замена дорогому лесу

В каких случаях крепят лаги к бетонному основанию? Обычно в частных домах, в которых на полу залита стяжка. Чаще всего это черновая стяжка по грунту, которая предназначена для того, чтобы отсечь близко расположенные грунтовые воды. При нормальном уровне грунтовых вод, стяжка по грунту как основание для укладки лаг, просто излишняя. Гораздо проще в таком случае просто сложить столбики из камня или кирпича и на них опереть лаги.

Прикрепить лаги к бетонной плите перекрытия могут жители первого этажа. Звукоизоляция в подвале не обязательна, там никто жаловаться не будет. Но это абсолютно не обязательно. Больше стоит обратить внимание на гидроизоляцию и утепление.

Крепеж

Крепить брус к бетону можно дюбелями либо обычными шпильками. Если бетон прочный и плотный, подойдут и шпильки или нагеля по бетону. Если бетон не слишком надежный, лучше применять дюбеля. Нагели — хорошая штука, но они имеют шестигранную шляпку, и чтобы затянуть, надо иметь специальный инструмент с головками подходящего размера.

Если крепить лаги будете анкерами, надо сверлить отверстие поглубже — вплоть до середины толщины бруса, ведь над брусом ничего не должно торчать

Общее правило выбора крепежа по размерам:

  • Длину крепежа подбирают по такому принципу: в основание должно уходить не менее той длины, которая «сидит» в брусе, а лучше в два раза больше. Если в брусе у вас 10 см, то в бетон должно уходить не менее 10, а лучше 15 или 20 см. Это, кстати, еще одна из причин, по которой к плите перекрытия многоэтажки лучше не крепиться. Конец выбранного крепежа может выглядывать с потолка соседей снизу.
  • Шпилька или дюбель-гвоздь должны быть «с шейкой». То есть резьба должна начинаться не от самой шляпки, а ниже. За счет наличия участка без резьбы, брус притягивается к основанию.
  • Диаметр выбирают по принципу — лишь бы не мало. А вообще, после подбора длины, остается не так уж много вариантов.

Вне зависимости от того, какой тип крепежа выбран, экономить на нем не стоит. Резьба должна быть нарезана четко, металл прочным и не перекаленым.

Анкер-гвозди можно использовать для крепления деревянного бруса или лаг

Есть еще и быстрофиксирующий анкер-гвоздь. Это тоже стальной крепеж. Его, также как дюбель, устанавливают в заранее просверленное отверстие. Но заглушка тут не нужна. Она уже есть. Вокруг стержня есть металлическая оболочка, которая расширяется. когда гвоздь забивают. За счет распирающей силы, он и удерживает лаги, брус или что-то другое.

Крепление бруса к бетону

Вариантов того, в какой последовательности крепить лаги к бетону несколько. Обычно используют такую методику:

Как выставить лаги на бетонном полу

Это общая технология. Но иногда требуется поднять уровень пола над основанием на приличное расстояние. Если это так, то для этих целей используют подкладки, но не тонкие, а толстые. Часто для столбиков применяют отрезки доски. В таком случае к полу крепят первый кусок подкладки — насквозь заглушкой дюбеля и саморезом в нескольких местах. Следующие куски крепят один к другому, а когда набрана нужная высота, к последнему фиксируют лагу. Можно просто насквозь гвоздями. При большой высоте столбиков для надежности, по бокам можно прикрутить металлические накладки.

Крепление бруса к бетону без сверления и крепежа

Если просто установить брус на подкладки вам кажется не слишком надежным, можно зафиксировать его при помощи бетона. Из цемента и песка замешивается полусухой раствор марки М250 или выше (на 1 часть цемента 2,5-3 части песка). Его выкладывают кучками вдоль стен в тех местах, где планируется установка лаг.

Выставить и закрепить лаги можно при помощи раствора/бетона

Шаг расположения «кучек» зависит от толщины бруса. Чем больше сечение, тем реже нужна опора. Для бруса 50*50 мм шаг составляет 40-50 см, для 100*50 мм — можно поставить с шагом 60 см, под 150 мм уже и 80 см будет достаточно. По высоте цемент должен быть выше уровня, на котором должен находиться нижний край бруса.

Дальше все просто: берем брус, кладем на цемент. Придавливаем, выравнивая по уровню и выставляя в горизонт. Оставляем и ждем схватывания. Нельзя сказать, что брус закреплен, но он зафиксирован и держаться лаги будут надежно. Такой фиксации более чем достаточно для любого жилого помещения.

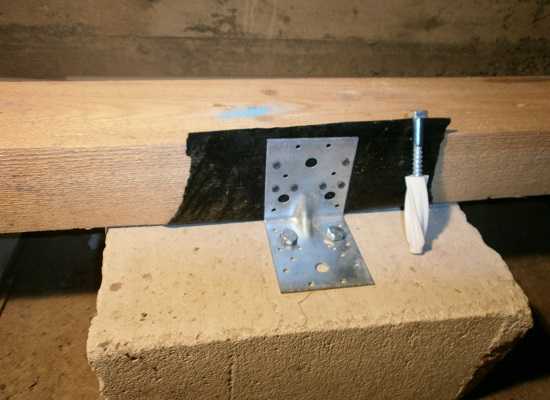

Крепление уголками

Этот способ установки лаг сложно назвать правильным, но он вполне надежный и рабочий. Позволяет не «отбирать» нужную высоту у помещений. Крепление бруса к бетону происходит при помощи монтажных уголков. Уголки нужны солидные, из хорошей стали с просверленными отверстиями. Они располагаются с двух сторон от бруса, можно в шахматном порядке, можно одну напротив другой.

Закрепить лаги к бетонному полу можно уголками

Но выставить по уровню будет довольно проблематично. Придется повозиться. Сначала по линии закрепляют к полу уголки. Затем крепят брус по краям, выставляя по уровню. Потом выравнивают середину. И это сложнее всего. Скорее всего придется либо поднимать брус, либо придавливать его. Когда закрепите посередине, промежуточные выставить будет не так уж и сложно. Но это при условии, что брус ровный и не покрученый. Иначе сложности будут на каждом крепеже.

Когда выставили с одной стороны, можно уже ставить уголки с другой. Тут уже проблем нет. Важно только придать устойчивость. Уровень-то уже выставлен. Хотя контроль не помешает.

Как закрепить лагу к бетонной стене

Далеко не всегда лаги опираются на пол. Они могут опираться на выступ в фундаменте, а могут на специальные опоры для бруса, закрепленные на стенах. Для этих целей есть П-образные металлические опоры. Их крепят к бетонным стенам или к стенкам фундамента при помощи все тех же анкеров или нагелей. Сначала размечают уровень на стенах, по которому выравнивают монтажные пластины. Далее их крепят к стенам, а затем в них укладывают брус.

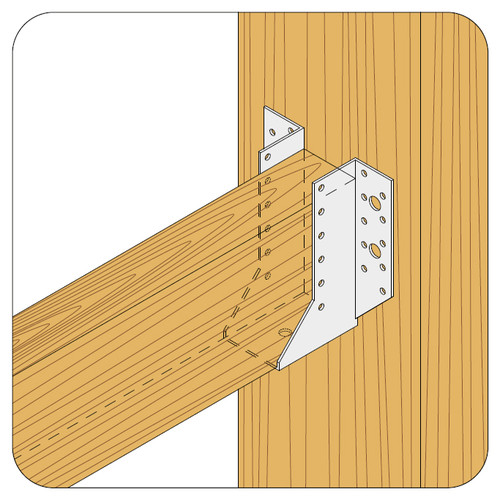

Опора бруса раскрытая — выполнена из оцинкованной стали толщиной 2 мм

Порядок установки крепежа такой же: разметка и сверление отверстий, а затем уже крепят пластины. Если опора бруса крепится к стенкам фундамента, то не стоит забывать о гидроизоляции. Также важна и звукоизоляция. Между стеной и пластиной укладывают прокладки. В простейшем случае — это куски рубероида, свернутые в два раза. Далее в пластины вставляется брус. Его можно к пластинам не крепить, так как ему просто некуда деться.

Закрепить лаги можно и к стене, используя опору бруса

Недостаток этого метода в том, что без промежуточных опор, требуется брус очень большого сечения, а стоит он немало. Зачастую устанавливают промежуточные столбики для предотвращения прогибания бруса.

Инструкция по Монтажу, Частые Ошибки

Строим дом

Крепление бруса к бетону довольно распространенный вопрос, который возникает в процессе строительства загородного дома своими руками.

Сама последовательность выполнения таких работ не представляет особой сложности, а вот выбрать технологически правильный крепеж для бруса к бетону — это задача, требующая подробного рассмотрения.

Содержание статьи

  • Виды конструкций и способы крепления
    • Установка нижнего венца сруба
    • Крепление несущего бруса каркасной конструкции
    • Крепление кровли
    • Крепление лаг
  • Устройство обрешетки стен

Виды конструкций и способы крепления

Профилированное дерево

Древесина – довольно востребованный и доступный строительный материал. Сравнительно невысокая цена, малый вес, высокие теплоизоляционные качества делают деревянный брус наиболее популярным элементом в наборе комплектующих для строительства собственного дома.

О том, как крепить брус к бетону, какие способы необходимо применять при монтаже различных видов конструкций будет подробно рассмотрено в этой публикации, а в дополнение к текстовому контенту смотрим видео в этой статье.

Тему — как и чем крепить брус к бетону, рассмотрим на практических примерах, это:

  • строительство сруба из бревен;
  • возведение каркасной конструкции;
  • монтаж мауэрлата кровли;
  • крепление лаг к бетонному полу;
  • крепление бруска к бетонной стене при устройстве обрешетки для облицовочных материалов.

Установка нижнего венца сруба

Как крепить брус к бетонной стене фундамента при строительстве бревенчатого сруба?

Основой для стен служит окладной венец, который жестко крепиться или свободно лежит на бетонном фундаменте.

Фиксация анкерным болтом

Жесткое крепление подразумевает надежную фиксацию нижнего венца к основанию ленточного фундамента.

Для этого используют несколько способов, это:

  • при помощи анкерных шпилек;
  • анкерных болтов;
  • металлических уголков;

Анкерные шпильки монтируются в момент установки арматурного каркаса фундамента. Местоположение и расстояние между ними рассчитывают на этапе проектирования здания.

Затем в брусе, в соответствии с проектом и с погрешностью не более 1 мм, сверлят отверстия. Диаметр отверстия снизу соответствует размеру шпильки, а верхний чуть больше диаметра шайбы.

После прокладки горизонтальной гидроизоляции, подготовленный брус одевают на шпильки и плавно (без перекоса) укладывают на поверхность фундамента.

При фиксации бруса анкерными болтами, окладной венец кладут на основание и победитовым сверлом (обычно Ø 12 мм) по центральной линии бревен сверлят отверстия. Расстояние между ними должно составлять 70–150 мм. Когда все отверстия сделаны, проверяют точность установки, вставляют и затягивают болты.

По надежности эти два способа являются самыми приоритетными. Однако при таких способах крепления отсутствует возможность замены бревен, так как установленные шпильки и болты невозможно будет демонтировать в процессе эксплуатации здания.

Без крепления

Поэтому среди застройщиков наиболее популярен последний вариант, когда окладной венец просто укладывают на основание. Вся конструкция фиксируется благодаря общему весу здания.

Для страховки и при необходимости нижний брус можно укрепить при помощи металлических уголков, устанавливаемых с внутренней стороны конструкции.

Крепление несущего бруса каркасной конструкции

При строительстве каркасного дома на ленточном фундаменте крепление бруса (лежня) выполняется по той же технологии, что и при строительстве сруба (анкера, шпильки).

Основание под каркасный дом

А вот как прикрепить брусок к бетону в случае столбчатого фундамента?

Специфика таких конструкций такова что отдельно стоящие колонны поверху необходимо соединять между собой металлическим, бетонным или деревянным ростверком. К которому затем крепится вся основная конструкция дома.

В нашем случае рассмотрим крепление деревянного ростверка.

Брус можно крепить двумя способами:

Выпуск арматуры

  • Первый способ, инструкция по укладке лежня:
  1. При заливке фундамента в оголовках колонн по центру делают выпуски арматуры.
  2. Кладут сверху брус и на нижней его части отмечают места контакта с арматурой.
  3. Снимают брус и в этих точках сверлят отверстия, диаметр которых будет равняться диаметру стержня. Стержень должен плотно входить в отверстие, без люфта.
  4. Затем собирают конструкцию. Лежень укладывают на выступающие стержни и легким постукиванием осаживают брус до упора на бетонное основание.
  5. Выступающие концы арматуры срезают «Болгаркой» и продолжают монтаж обрешетки для устройства пола первого этажа.

Подготовленное отверстие для анкера или арматурного стержня

  • Второй способ — это крепление брусков при помощи специальных анкеров. В данном случае в готовых столбах по центру сверлят отверстия, соответствующие диаметру стержня анкера.

Жесткая фиксация лежня

Устанавливают анкер. Укладывают брусья и сбоку саморезами, с учетом горизонтального уровня всей конструкции, фиксируют ростверк к кронштейну анкера.

Специальное анкерное крепление

Крепление кровли

Деревянный брус, уложенный по периметру стен здания, и служащий для крепления кровли сооружения называется мауэрлатом.

Хомуты из стальной проволоки

Крепление мауэрлата кровли может осуществляться несколькими способами, это:

  • при помощи стальной проволоки;
  • с помощью металлических шпилек.

Все перечисленные способы предусматривают устройство по верхней границе несущих стен бетонного монолитного пояса.

Анкер-шпилька

В процессе установки арматурного каркаса шпильки при помощи сварки соединяют с арматурными стержнями, а хомуты из стальной проволоки заводят за верхний ряд арматуры и связывают вязальной проволокой.

Схема соединения шпильки с арматурным каркасом

Концы хомутов из стальной проволоки, выходящих из монолитного пояса, должны быть выше на 0,5 м толщины уложенного на бетон бруса. Шпильки — выше на 3–4 см.

Крепление лаг

Крепление бруса к бетонному полу

По железобетонным перекрытиям рекомендовано использовать брус сечением 30х80 мм. Его устанавливают с промежутком 400–500 мм через прокладки из мягкой ДВП с обязательным уплотнением монтажной пеной. Крепление бруса выполняется с помощью металлических анкеров.

Последовательность выполнения работ:

  • на пол расстилаем полиэтиленовую пленку, и укладываем брус (параллельно оконному проему) по всей площади помещения по нормативам, указанным выше;

Раскладываем брус

  • при помощи перфоратора и сверла нужного диаметра, сквозь брус в бетон, по всей длине лаги сверлим необходимое количество отверстий;

Сверление отверстий

  • в отверстия вставляем металлическую гильзу анкера и в нее от руки вкручиваем болт;
  • затем при помощи прокладок из ДВП регулируем (вверх, вниз) горизонтальный уровень лаги;
  • таким способом устанавливаем все остальные элементы;

Фиксация элемента анкерным креплением

  • после проверки общего уровня пола окончательно затягиваем болты анкеров;
  • образовавшийся зазор между брусом и основанием пола заполняем монтажной пеной.

Уплотнение лаг монтажной пеной

Подсказки: допускается выполнение монтажных работ без крепления элементов только в случае идеальной стяжки с условием применения для устройства покрытия обрезной доски толщиной 40–50 мм.

Устройство обрешетки стен

Для устройства обрешетки для оборудования вентилируемых фасадов или облицовки внутренних стен гипсокартоном или пластиковыми панелями предусмотрены специальные металлические профили.

Но в отдельных случаях, если позволяют температурные условия региона и допустимая влажность эксплуатируемых помещений, в качестве направляющих могут применяться деревянные бруски.

Поэтому, как крепить брусок к бетонной стене, рассмотрим ниже.

Брусок 20х40

В зависимости от веса облицовки и площади покрытия под обрешетку используется брус с размерами: 20х40 мм, 40х40 мм, 50х50 мм.

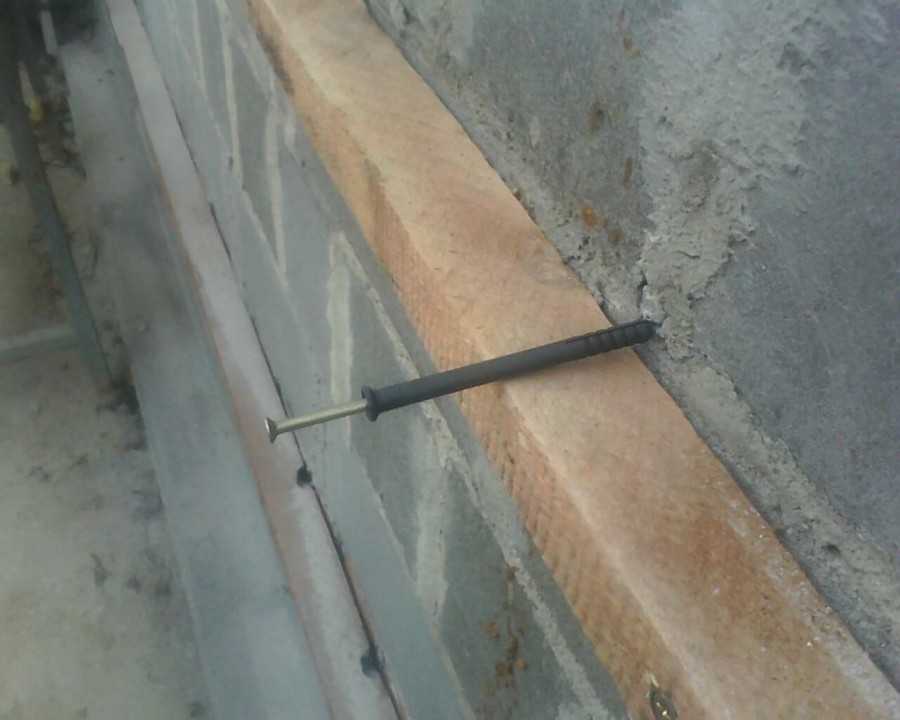

Дюбель для крепления бруса к бетону

Для крепления такого бруса используют металлические анкеры или дюбель-гвоздь с пластиковыми пробками (см. фото).

Рамный анкер

Устройство обрешетки лучше выполнять с напарником. Брус по стенам в зависимости от материала можно крепить как горизонтально (пластиковая панель), так и вертикально (гипсокартонные плиты).

Крепление рейки

Принцип монтажа такой же, как и при укладке лаг:

  1. Рейку прикладываем к стене.
  2. Перфоратором сверлим отверстие.
  3. Вставляем анкер или дюбель-гвоздь.
  4. При помощи реечного уровня и прокладок из ДВП регулируем правильность установки.
  5. Затягиваем анкер или забиваем дюбель-гвоздь до упора бруска в основание.
  6. Монтируем панели.

Монтаж обрешетки

В этой статье была подробно рассмотрена тема — как крепить брус к бетону. Надеемся, что данная публикация была для вас полезной, смотрим видео, оставляем комментарии.

дерево — Как прикрепить эту деревянную балку к бетонным блокам

спросил

Изменено
1 год, 3 месяца назад

Просмотрено
377 раз

Я хочу прикрепить деревянную балку к пустотелому бетонному блоку, чтобы использовать ее в качестве одной стороны веревки для стирки.

Как мне это сделать?
Есть ли какие-либо вложения или исправления, которые я должен использовать?

  • деревянная
  • наружная
  • бетонно-блочная

3

Я бы не стал — этот блок может оторваться от груза мокрого белья.

Я бы углубил трубу или деревянный столб в землю.

Вы можете использовать пару таких якорей. ( Никакой связи с производителем или продавцом, просто первый, который я смог найти, который соответствует тому, что я искал. )

Если они полые на всем протяжении, вы можете сделать свою собственную версию этого анкера, просверлив отверстия в стойке и блоке, вставив кусок резьбового стержня через отверстие, надев пару больших шайб на блок сбоку и завинтить гайку. (Протяните руку вниз через отверстие в блоке, чтобы сначала добраться до нижнего блока, а затем продвигайтесь вверх.) Затем добавьте шайбу и гайку на стержень со стороны дерева и затяните. Вместо цельной резьбы вы также можете использовать болт с квадратным подголовком или обычный болт. Вы должны быть уверены, что используете оцинкованное или другое защищенное от атмосферных воздействий оборудование для наружного использования.

В качестве альтернативы проделайте с бельевой веревкой то же самое, что и со столбом забора рядом с ним: поместите столб в отверстие в блоке и залейте блок бетоном. Кроме того, отрежьте пару кусков арматуры на несколько футов длиннее стены, бросьте по 2 в каждое отверстие для следующего блока или двух, вбейте их в землю под стеной, а затем также залейте эти отверстия бетоном.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Системные решения для крепления дерева к бетону

Анкерные крепления для балок, деревянные фасады и другие деревянные конструкции — толстые крепления часто необходимо крепить к бетону в кровельных и деревянных конструкциях. fischer теперь предлагает 29новые версии Ultracut FBS II из оцинкованной углеродистой стали, а также из нержавеющей стали с большей полезной длиной для этих применений. Европейская техническая оценка (ETA) обеспечивает пользователям дополнительную безопасность. В зависимости от варианта длина шурупов для деревянных конструкций достигает до 190 мм при диаметре 8 мм, до 280 мм при диаметре 10 мм, до 210 мм при диаметре 12 мм и до 240 мм при диаметре 12 мм. диаметром 14 мм. Это дает преимущество максимальной гибкости и широкого спектра применений. Ultracut FBS II можно откручивать, стабилизировать и перенастраивать до двух раз в соответствии с правилами, а также его можно легко разобрать. Ребра под головкой предотвращают непреднамеренное ослабление шурупа по бетону.

Специалисты по дереву и плотники теперь могут еще проще регулировать балки и шпалы с помощью новой регулировочной шайбы FSW в сочетании с шестигранной головкой Ultracut FBS II US диаметром 10 мм (оцинкованная). Кровельные фермы и сборные дома всегда должны быть установлены на ровной поверхности, что включает в себя горизонтальное выравнивание карнизных прогонов или спиртовых уровней на неровных поверхностях. Если эта предварительная работа не будет проведена с осторожностью, серьезные строительные дефекты неизбежны, а стропильные фермы или целые дома будут кривыми. До недавнего времени плотникам часто приходилось поднимать балки между двумя людьми и подгонять под них деревянные бруски разного размера. Однако этот метод весьма трудоемок.

FSW от fischer предлагает решение, поскольку регулировочную шайбу можно быстро прикрепить к бетону вместе с оцинкованным Ultracut FBS II 10 US. Затем второй FSW с выемкой вниз размещается над головкой FBS II и крепится к деревянной балке не менее чем двумя винтами Power-Fast FPF-PT 5,0×40 ZPF для обеспечения точной регулировки. Для этого деревянную балку точно выравнивают с помощью ударного гайковерта, такого как fischer FSS 18V 400BL с контролем крутящего момента, слегка ослабляя FBS и затем покрывая ее строительным раствором. При необходимости верхний FSW можно демонтировать. Этот процесс настройки настолько прост, что его может выполнить всего один человек. 9№ 0005

Деревянные детали легко и надежно крепятся к бетону с помощью fischer Ultracut FBS II. Просто вставьте шуруп по бетону в просверленное отверстие, используя сквозной метод установки, и готово. При вертикальном сверлении полов и потолков или при использовании полых сверл с вакуумными функциями дополнительная очистка отверстий не требуется. FBS II можно использовать для возведения деревянных каркасных конструкций, крепления опорных балок, элементов каркаса и прогонов крыши или анкеровки шпал и балок практически за один процесс установки. Для соответствия существующей нагрузке для каждого варианта FBS II можно использовать до трех различных разрешенных глубин ввинчивания. Запатентованная геометрия резьбы шурупа по бетону и большой диаметр сердечника выдерживают высокие сдвиговые и растягивающие нагрузки в бетоне, что позволяет выполнять многие работы с меньшим количеством точек крепления. Винты FBS II глубоко врезаются в бетон при введении. Эта оптимальная посадка обеспечивает надежную передачу давления, анкерные крепления без давления расширения, а также низкое краевое и осевое расстояние для простой и безопасной установки.

К другим преимуществам относится возможность повторного использования FBS II при определенных обстоятельствах, например, для временной анкеровки наклонных опор опалубки в еще не полностью затвердевший свежий бетон. Измерительную втулку следует использовать для проверки износа резьбы и обеспечения ее достаточной работоспособности. Саморезы fischer по бетону подходят для широкого спектра применений с различными диаметрами от 6 до 14 мм в оцинкованном исполнении и от 8 до 12 мм в исполнении из нержавеющей стали (R) и с различными типами головок.
