Статьи

В процессе строительства часто возникает потребность в креплении деревянных элементов к конструкциям из кирпича, бетона, газобетона и металла. Чтобы результат работ был надежным и долговечным, необходимо знать виды крепежных элементов и особенности использования того или иного варианта.

Современные технологии позволили разработать множество решений, которые обеспечивают высокую прочность и позволяют провести монтаж самостоятельно, именно этому вопросу и будет посвящена данная статья.

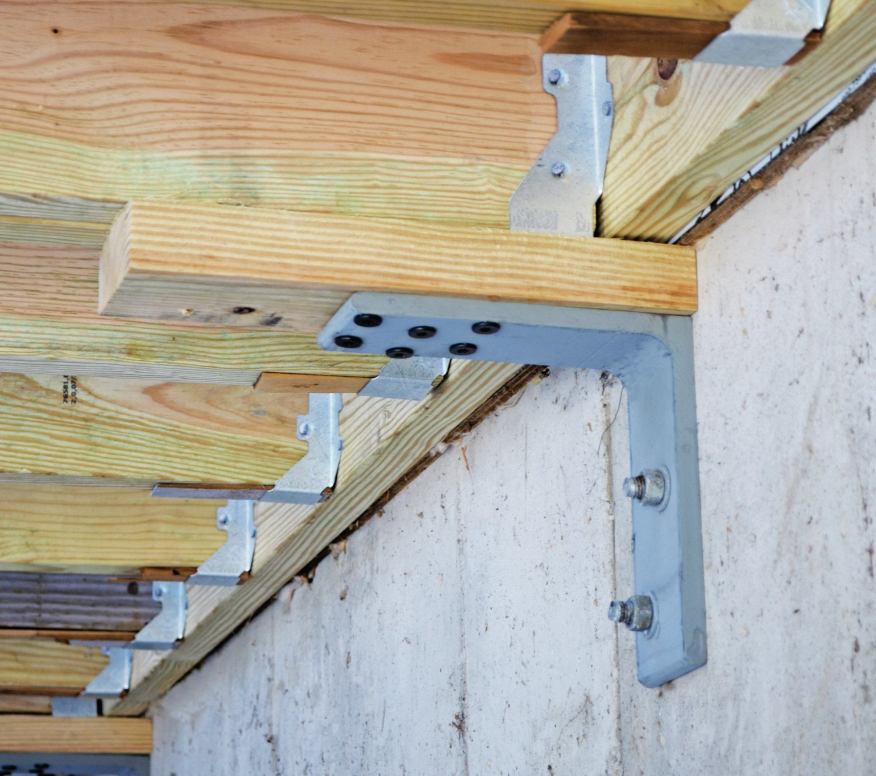

На фото: крепление деревянных балок перекрытия к армопоясу может производиться разными способами, но использование перфорированных уголков – один из самых популярных вариантов

Что следует знать о данном виде работ

Перед тем, как начать монтаж, необходимо ознакомиться с несколькими важными нюансами, которые позволят обеспечить высочайшую надежность:

Свойства древесины	Не забудьте о том, что данный материал при перепадах температуры и влажности может расширяться, поэтому обязательно оставляйте зазор для того, чтобы компенсировать линейные изменения размеров. Это позволит избежать множество неприятностей в дальнейшем и избавит от неприятных сюрпризов в виде трещин на финальной отделке
Соответствующая защита конструкций	Для того чтобы конструкции служили как можно дольше, обязательно обработайте их перед установкой специальным составом, который защитит материал от плесени и вредителей, а также значительно снизит вероятность возгорания. Лучше использовать трудновымываемые варианты, которые глубоко проникают в структуру
Использование качественных материалов	Не рекомендуется применять дерево с высокой влажностью, так как после установки элементы может повести, что нарушит геометрию конструкции. Кроме того, при высыхании в ненадлежащих условиях на поверхности могут образовываться трещины, что снижает надежность конструкций
Правильный выбор способа крепления	Для разных ситуаций могут подходить различные варианты проведения работ, универсального решения не существует, поэтому следует разобраться в плюсах и минусах того или иного способа. Это позволит подобрать оптимальный крепеж

Важно!
Иногда приходится исходить из существующей ситуации, когда стены возведены, но даже в таких случаях можно добиться отличного результата работ.
Нужно не экономить на крепежных элементах для деревянных констуркций и выбирать самые надежные из них.

Крепление балок в деревянном доме в наше время производится с помощью специальных высокопрочных опор

Обзор основных вариантов крепления

Выбор того или иного решения зависит от основания, к которому будет осуществляться крепеж, веса конструкций и их расположения. Существует множество способов, мы рассмотрим самые широко распространенные и популярные из них и отталкиваться будет от материала, к которому будет присоединяться деревянное изделие.

Бетон и кирпич

Тут все зависит от того, какие элементы необходимо установить:

• Крепление деревянного бруса к бетонной стене осуществляется с помощью дюбелей быстрого монтажа либо специальных металлических анкеров. Работы довольно просты и производятся следующим способом: в деревянном бруске сверлятся отверстия через определенное расстояние, диаметр которых должен быть равен размеру крепежа, в стене также высверливаются отверстия определенной глубины, для надежности длина элемента в стене должна быть в два раза больше толщины бруска.

Дюбели – удобный вариант, который очень просто использовать: в стену вставляется пробка и в нее забивается гвоздь, который распирает хвостовик и надежно держит элемент

• Крепление деревянных балок перекрытия к стене лучше осуществлять с опорой на перегородку или стену, но в крайнем случае можно использовать специальные опоры, которые надежно крепятся к бетону и передают нагрузку стене, что обеспечивает высокую надежность конструкции. Самое важное в этом случае – использование массивных анкеров, ведь они будут держать всю систему.

Опоры бруса используются очень широко и хорошо зарекомендовали себя, как и другие металлические крепления для дерева

• Крепление деревянных стоек к бетонному основанию проще всего производить с помощью специальных анкерных оснований. Под них высверливается отверстие, и элементы аккуратно забиваются, после чего вы получаете готовый соединительный узел, который надежно фиксирует элемент, не позволяя тому сдвигаться под воздействием нагрузок в процессе эксплуатации. Для сложных случаев можно использовать специальную регулируемую опору, которая оснащена резьбовым узлом.

Регулируемые опоры позволяют выставить конструкцию максимально точно, крепление деревянной стойки к бетону с их помощью – очень простой и быстрый процесс

Важно!
Что касается опорных узлов, то они могут применяться на разных видах оснований, единственная разница —конфигурация крепления к поверхности, это может быть площадка (для всех типов материалов) или штырь (для бетона и кирпича).

Металл

Крепление дерева к металлу имеет свои особенности, рассмотрим их более подробно:

Так выглядит саморез для крепления деревянных элементов к металлу

Важно!
Если толщина металлических элементов велика или они имеют повышенную твердость, то рекомендуется предварительно делать отверстия с помощью сверла, диаметр которого должен быть на 2 мм меньше саморезов, используемых при работе.

Газобетон

Этот материал имеет свои особенности, поэтому для него используется следующий крепеж:

• Специальные нейлоновые дюбели, которые могут иметь разные конфигурации, для их использования необходимо ознакомиться с рекомендациями, которые дает инструкция на упаковке, там будет указано, каким сверлом и какой глубины нужно делать отверстие и какие саморезы использовать для фиксации. Это самый простой и быстрый вариант, и ниже на фото показаны некоторые конфигурации изделий данного типа.

Для блоков необходимы специальные крепежные элементы

• Для более массивных конструкций рекомендуется использовать крепления из металла, они имеют зубцы, которые при закручивании самореза нужного диаметра расходятся и врезаются в газобетон, обеспечивая высочайшую надежность.

Металлический крепеж отличается повышенной надежностью

• Если производится крепление деревянной лестницы к перекрытию из газобетона, то может понадобиться дополнительное укрепление с помощью резьбовой шпильки, которая идет насквозь и обеспечивает высочайшую надежность.

Гипсокартон

Сразу отметим, что к этому материалу нельзя крепить тяжелые конструкции, но небольшие элементы можно зафиксировать очень надежно с помощью следующих изделий:

• Дюбель «дрива» представляет собой узел со сверлом на конце или без него, первый вариант предпочтительнее, так как не нужно сверлить отверстие.

• Дюбель «бабочка» вставляется в отверстие, с помощью самореза распирается изнутри и держит элемент. Его цена невелика, зато работы проводить очень удобно.

Дерево к гипсокартону крепится легко и быстро

Вывод

Видео в этой статье расскажет дополнительную информацию по данной теме. В целом стоит отметить, что соблюдение простых рекомендаций и использование качественного крепежа являются главными слагаемыми надежности соединений.

Инструкция по Монтажу, Частые Ошибки

Строим дом

Крепление бруса к бетону довольно распространенный вопрос, который возникает в процессе строительства загородного дома своими руками.

Сама последовательность выполнения таких работ не представляет особой сложности, а вот выбрать технологически правильный крепеж для бруса к бетону — это задача, требующая подробного рассмотрения.

Содержание статьи

• Виды конструкций и способы крепления
  • Установка нижнего венца сруба
  • Крепление несущего бруса каркасной конструкции
  • Крепление кровли
  • Крепление лаг
• Устройство обрешетки стен

Виды конструкций и способы крепления

Профилированное дерево

Древесина – довольно востребованный и доступный строительный материал. Сравнительно невысокая цена, малый вес, высокие теплоизоляционные качества делают деревянный брус наиболее популярным элементом в наборе комплектующих для строительства собственного дома.

О том, как крепить брус к бетону, какие способы необходимо применять при монтаже различных видов конструкций будет подробно рассмотрено в этой публикации, а в дополнение к текстовому контенту смотрим видео в этой статье.

Тему — как и чем крепить брус к бетону, рассмотрим на практических примерах, это:

• строительство сруба из бревен;
• возведение каркасной конструкции;
• монтаж мауэрлата кровли;
• крепление лаг к бетонному полу;
• крепление бруска к бетонной стене при устройстве обрешетки для облицовочных материалов.

Установка нижнего венца сруба

Как крепить брус к бетонной стене фундамента при строительстве бревенчатого сруба?

Основой для стен служит окладной венец, который жестко крепиться или свободно лежит на бетонном фундаменте.

Фиксация анкерным болтом

Жесткое крепление подразумевает надежную фиксацию нижнего венца к основанию ленточного фундамента.

Для этого используют несколько способов, это:

• при помощи анкерных шпилек;
• анкерных болтов;
• металлических уголков;

Анкерные шпильки монтируются в момент установки арматурного каркаса фундамента. Местоположение и расстояние между ними рассчитывают на этапе проектирования здания.

Затем в брусе, в соответствии с проектом и с погрешностью не более 1 мм, сверлят отверстия. Диаметр отверстия снизу соответствует размеру шпильки, а верхний чуть больше диаметра шайбы.

После прокладки горизонтальной гидроизоляции, подготовленный брус одевают на шпильки и плавно (без перекоса) укладывают на поверхность фундамента.

При фиксации бруса анкерными болтами, окладной венец кладут на основание и победитовым сверлом (обычно Ø 12 мм) по центральной линии бревен сверлят отверстия. Расстояние между ними должно составлять 70–150 мм. Когда все отверстия сделаны, проверяют точность установки, вставляют и затягивают болты.

По надежности эти два способа являются самыми приоритетными. Однако при таких способах крепления отсутствует возможность замены бревен, так как установленные шпильки и болты невозможно будет демонтировать в процессе эксплуатации здания.

Без крепления

Поэтому среди застройщиков наиболее популярен последний вариант, когда окладной венец просто укладывают на основание. Вся конструкция фиксируется благодаря общему весу здания.

Для страховки и при необходимости нижний брус можно укрепить при помощи металлических уголков, устанавливаемых с внутренней стороны конструкции.

Крепление несущего бруса каркасной конструкции

При строительстве каркасного дома на ленточном фундаменте крепление бруса (лежня) выполняется по той же технологии, что и при строительстве сруба (анкера, шпильки).

Основание под каркасный дом

А вот как прикрепить брусок к бетону в случае столбчатого фундамента?

Специфика таких конструкций такова что отдельно стоящие колонны поверху необходимо соединять между собой металлическим, бетонным или деревянным ростверком. К которому затем крепится вся основная конструкция дома.

В нашем случае рассмотрим крепление деревянного ростверка.

Брус можно крепить двумя способами:

Выпуск арматуры

• Первый способ, инструкция по укладке лежня:

1. При заливке фундамента в оголовках колонн по центру делают выпуски арматуры.
2. Кладут сверху брус и на нижней его части отмечают места контакта с арматурой.
3. Снимают брус и в этих точках сверлят отверстия, диаметр которых будет равняться диаметру стержня. Стержень должен плотно входить в отверстие, без люфта.
4. Затем собирают конструкцию. Лежень укладывают на выступающие стержни и легким постукиванием осаживают брус до упора на бетонное основание.
5. Выступающие концы арматуры срезают «Болгаркой» и продолжают монтаж обрешетки для устройства пола первого этажа.

Подготовленное отверстие для анкера или арматурного стержня

• Второй способ — это крепление брусков при помощи специальных анкеров. В данном случае в готовых столбах по центру сверлят отверстия, соответствующие диаметру стержня анкера.

Жесткая фиксация лежня

Устанавливают анкер. Укладывают брусья и сбоку саморезами, с учетом горизонтального уровня всей конструкции, фиксируют ростверк к кронштейну анкера.

Специальное анкерное крепление

Крепление кровли

Деревянный брус, уложенный по периметру стен здания, и служащий для крепления кровли сооружения называется мауэрлатом.

Хомуты из стальной проволоки

Крепление мауэрлата кровли может осуществляться несколькими способами, это:

• при помощи стальной проволоки;
• с помощью металлических шпилек.

Все перечисленные способы предусматривают устройство по верхней границе несущих стен бетонного монолитного пояса.

Анкер-шпилька

В процессе установки арматурного каркаса шпильки при помощи сварки соединяют с арматурными стержнями, а хомуты из стальной проволоки заводят за верхний ряд арматуры и связывают вязальной проволокой.

Схема соединения шпильки с арматурным каркасом

Концы хомутов из стальной проволоки, выходящих из монолитного пояса, должны быть выше на 0,5 м толщины уложенного на бетон бруса. Шпильки — выше на 3–4 см.

Крепление лаг

Крепление бруса к бетонному полу

По железобетонным перекрытиям рекомендовано использовать брус сечением 30х80 мм. Его устанавливают с промежутком 400–500 мм через прокладки из мягкой ДВП с обязательным уплотнением монтажной пеной. Крепление бруса выполняется с помощью металлических анкеров.

Последовательность выполнения работ:

• на пол расстилаем полиэтиленовую пленку, и укладываем брус (параллельно оконному проему) по всей площади помещения по нормативам, указанным выше;

Раскладываем брус

• при помощи перфоратора и сверла нужного диаметра, сквозь брус в бетон, по всей длине лаги сверлим необходимое количество отверстий;

Сверление отверстий

• в отверстия вставляем металлическую гильзу анкера и в нее от руки вкручиваем болт;
• затем при помощи прокладок из ДВП регулируем (вверх, вниз) горизонтальный уровень лаги;
• таким способом устанавливаем все остальные элементы;

Фиксация элемента анкерным креплением

• после проверки общего уровня пола окончательно затягиваем болты анкеров;
• образовавшийся зазор между брусом и основанием пола заполняем монтажной пеной.

Уплотнение лаг монтажной пеной

Подсказки: допускается выполнение монтажных работ без крепления элементов только в случае идеальной стяжки с условием применения для устройства покрытия обрезной доски толщиной 40–50 мм.

Устройство обрешетки стен

Для устройства обрешетки для оборудования вентилируемых фасадов или облицовки внутренних стен гипсокартоном или пластиковыми панелями предусмотрены специальные металлические профили.

Но в отдельных случаях, если позволяют температурные условия региона и допустимая влажность эксплуатируемых помещений, в качестве направляющих могут применяться деревянные бруски.

Поэтому, как крепить брусок к бетонной стене, рассмотрим ниже.

Брусок 20х40

В зависимости от веса облицовки и площади покрытия под обрешетку используется брус с размерами: 20х40 мм, 40х40 мм, 50х50 мм.

Дюбель для крепления бруса к бетону

Для крепления такого бруса используют металлические анкеры или дюбель-гвоздь с пластиковыми пробками (см. фото).

Рамный анкер

Устройство обрешетки лучше выполнять с напарником. Брус по стенам в зависимости от материала можно крепить как горизонтально (пластиковая панель), так и вертикально (гипсокартонные плиты).

Крепление рейки

Принцип монтажа такой же, как и при укладке лаг:

1. Рейку прикладываем к стене.
2. Перфоратором сверлим отверстие.
3. Вставляем анкер или дюбель-гвоздь.
4. При помощи реечного уровня и прокладок из ДВП регулируем правильность установки.
5. Затягиваем анкер или забиваем дюбель-гвоздь до упора бруска в основание.
6. Монтируем панели.

Монтаж обрешетки

В этой статье была подробно рассмотрена тема — как крепить брус к бетону. Надеемся, что данная публикация была для вас полезной, смотрим видео, оставляем комментарии.

дерево — Как прикрепить эту деревянную балку к бетонным блокам

спросил
1 год, 8 месяцев назад

Изменено
1 год, 8 месяцев назад

Просмотрено
433 раза

Я хочу прикрепить деревянную балку к пустотелому бетонному блоку, чтобы использовать ее в качестве одной стороны веревки для стирки.

Как мне это сделать?
Есть ли какие-либо вложения или исправления, которые я должен использовать?

• деревянная
• наружная
• бетонно-блочная

3

Я бы не стал — этот блок может оторваться от груза мокрого белья.

Я бы углубил трубу или деревянный столб в землю.

Вы можете использовать пару таких якорей. ( Никакой связи с производителем или продавцом, просто первый, который я смог найти, который соответствует тому, что я искал. )

Если они полые на всем протяжении, вы можете сделать свою собственную версию этого анкера, просверлив отверстия в стойке и блоке, вставив кусок резьбового стержня через отверстие, надев пару больших шайб на блок сбоку и завинтить гайку. (Протяните руку вниз через отверстие в блоке, чтобы сначала добраться до нижнего блока, а затем продвигайтесь вверх.) Затем добавьте шайбу и гайку на стержень со стороны дерева и затяните. Вместо цельной резьбы вы также можете использовать болт с квадратным подголовком или обычный болт. Вы должны быть уверены, что используете оцинкованное или другое защищенное от атмосферных воздействий оборудование для наружного использования.

В качестве альтернативы проделайте с бельевой веревкой то же самое, что и со столбом забора рядом с ним: поместите столб в отверстие в блоке и залейте блок бетоном. Кроме того, отрежьте пару кусков арматуры на несколько футов длиннее стены, бросьте по 2 в каждое отверстие для следующего блока или двух, вбейте их в землю под стеной, а затем также залейте эти отверстия бетоном.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

прикрепить деревянные балки к бетону

Вопрос:

как деревянная балка крепится к бетону?

Ответ:
В зависимости от высоты деревянной балки существует несколько способов крепления деревянной балки к бетонной стене фундамента. Детали с 25a по 25d ниже показывают 4 различных способа крепления деревянной балки к фундаментной стене.

Деталь 25a является самой простой, так как не нужно выполнять дополнительную работу с балкой или фундаментной стеной, чтобы соединение работало. Единственная проблема с этой деталью, если высота балки значительно выше лаг перекрытия, соединение с других сторон здания не получится.

Деталь 25b подойдет для балки, высота которой намного превышает высоту балок перекрытия. В этом случае балка должна быть надрезана куском ремней Simpson Hanger, прибитых к обеим сторонам балки, как показано на рисунке. Также потребуется прикрепить опорный уголок к стене фундамента, как показано на рисунке.
