Установка коробки межкомнатной двери своими руками пошагово

Автор Michael На чтение 8 мин Просмотров 2.2к. Опубликовано Окт 7, 2019

Установка своими руками коробки межкомнатной двери – это достаточно сложная процедура, требующая определенных знаний и навыков. В строительных магазинах коробки дверей чаще всего продаются в собранном виде. Но в продаже также есть изделия в разобранном виде, то есть предлагается дверной комплект из отдельных элементов двери.

Главное преимущество в покупке разобранных дверей заключается в том, что при сборке на месте их легче подогнать под межкомнатный проем. Но прежде чем начинать самостоятельную установку изделия, рекомендуется изучить схему его сборки и монтажа, рекомендации специалистов.

Содержание статьи

1. Разновидности дверных коробов
2. Подготовительные мероприятия
3. Сборка короба
4. Соединение планок каркаса под углом 90 градусов
5. Соединение планок под углом 45 градусов
6. Посадка коробки на строительную пену
7. Крепление дверной конструкции
8. Дверь цепляет коробку: как устранить проблему?
9. Повело коробку
10. Повело деревянное полотно двери

Разновидности дверных коробов

Чтобы правильно установить дверной короб в стеновой проем, предварительно рекомендуется изучить конструкцию изделия.

Коробка является несущим элементом дверной конструкции, который принимает на себя нагрузку полотна. Она состоит из одной горизонтальной и двух вертикальных планок, соединяющихся между собой. Крепление короба осуществляется непосредственно к стенкам входного или межкомнатного проема.

Несущий элемент двери формирует ровный портал, а также обеспечивает надежное крепление самой двери. С одной стороны рамы коробки крепятся петли, на которые навешивается полотно, с другой стороны выполняется отверстие для замочного механизма и крепится ответная планка.

Положение двери в первую очередь зависит от правильного монтажа несущей составляющей (короба). Поэтому именно данный этап работ является приоритетным. Даже из-за незначительного перекоса двери буду плохо закрываться, затираться и быстро изнашиваться. Также важно обращать особое внимание на прочность рамы, учитывая вес материала, из которого изготовлено полотно.

Дверные коробки, предлагаемые на рынке, классифицируются по разным показателям. Одним из них является технология сборки конструкции: прямая, диагональная или шип в паз. Установка в дверной проем коробки межкомнатной двери выполняется только после предварительной сборки конструкции.

В первом случае элементы дверной коробки соединяются между собой перпендикулярно. Во втором – края планок обрезаются под 45 градусов. В обоих случаях для их соединения используются шурупы. Самым надежным способом соединения конструкции является шип в паз, который вырезан непосредственно в планке.

Также коробки можно разделить на разные типы по материалу изготовления. Для их производства используют сталь, дерево, пластик и МДФ панели. Сегодня на входе в квартиры и частные дома чаще всего устанавливают металлические конструкции. Они наиболее прочные, надежные и долговечные. Деревянные двери устанавливаются в межкомнатные проемы, а пластиковые — на балконах.

Подготовительные мероприятия

Прежде чем приступить к самостоятельной установке дверного короба, необходимо подготовить все необходимые материалы и инструменты. В зависимости от типа и комплектации изделия их перечень может несколько отличаться, но под рукой обязательно должны быть:

• Карандаш;
• Уголок;
• Рулетка;
• Отвес;
• Уровень;
• Клинья из дерева;
• Распорки;
• Дополнительные бруски;
• Шуруповерт и отвертка;
• Молоток;
• Болгарка;
• Саморезы, шурупы, гвозди;
• Ножовка (пила), лобзик;
• Стусло;
• Стамеска;
• Строительная пена.

Перед установкой короба необходимо подготовить поверхность стены самого дверного проема. Осуществляется демонтаж старой дверной конструкции. После этого необходимо тщательно заделать все щели, убрать неровности, подогнать размер проема под новую коробку.

Значительные выступы срезаются при помощи болгарки, выемки и трещины заделываются штукатурной смесью. Чтобы монтаж произвести без особых трудностей, параметры дверной конструкции рекомендуется подбирать уже после подготовки проема в стене.

Сборка короба

Вариантов сборки короба для двери всего два: соединение планок под углом 90 или 45 градусов. Но, в обоих случаях, перед тем, как непосредственно установить коробку для межкомнатной двери своими руками, изделие собирается на ровной горизонтальной плоскости (например, на бетонном половом основании).

Соединение планок каркаса под углом 90 градусов

В данном случае верхняя планка коробки крепится поверх боковых планок. Длина вертикальных элементов каркаса должна быть больше высоты дверного полотна на 6 мм с порогом (два зазора сверху и снизу).

В межкомнатных проемах чаще всего порог не устанавливается. Поэтому в этом случае длина вертикальной планки = высота полотна + верхний зазор (3 мм) + нижний зазор между полотном и половым основанием (1 см).

Сборка конструкции осуществляется на половом основании. Верхняя панель короба прикладывается сверху на боковые элементы и прикручивается к ним шурупами перпендикулярно.

Если необходимо уменьшить проход в стене, используются доборные элементы (строительный брус), которые вставляются между рамой короба и стеной. Доборная деталь затем скроет наличник. Данный прием монтажа можно применять, если сам проем по высоте ровный, а его ширина несколько больше требуемой.

Соединение планок под углом 45 градусов

Как и в предыдущем случае, перед тем, как установить дверную коробку, предназначенную для межкомнатной двери, осуществляется сборка конструкции на ровном половом основании. Элементы каркаса короба раскладываются на плоскости, выполняются предварительные замеры, делается расчет. Конструкция собирается из двух вертикальных профилей, перемычки, притворной и петельной стойки.

Высота вертикальных планок каркаса равна высоте дверного полотна + толщина притолоки + 2 зазора между планками и стеной (по 3 мм) + толщина порога (при его наличии).

Аналогично рассчитывается длина порога с перемычкой. Она равняется ширине полотна двери + толщина вертикальных планок короба + 2 зазора между каркасом и стеной входа (по 3 мм).

После выполнения необходимых расчетов на брус наносится разметка и лишняя часть обрезается. Далее на профиле отмечается участок для притвора, который также удаляется.

Подготовленные из бруса заготовки размещаются по периметру дверного полотна. Между ними вкладываются кусочки картона толщиной по 3 мм для получения необходимого технического зазора.

Далее делается разметка размещения петель, непосредственно на которые будет вешаться полотно. Для этого снизу и сверху вертикальной планки каркаса необходимо отступить по 20 см сверху и снизу, провести линию. По этим линиям прикладываются петли, отмечаются их вторые края, а через отверстия вкручиваются саморезы, чтобы пометить точки крепления.

Далее петли снимаются и по нанесенной разметке при помощи стамески из планки выбирается материал на глубину, равную толщине петель. После этого они вкладываются в полученное углубление и закручиваются.

После этого все элементы коробки складываются вместе с сохранением зазоров. Подгоняется их перпендикулярность друг к другу, после чего осуществляется соединение при помощи шурупов. Отверстия под них рекомендуется делать заранее. В данном случае шурупы вкручиваются под углом 45 градусов.

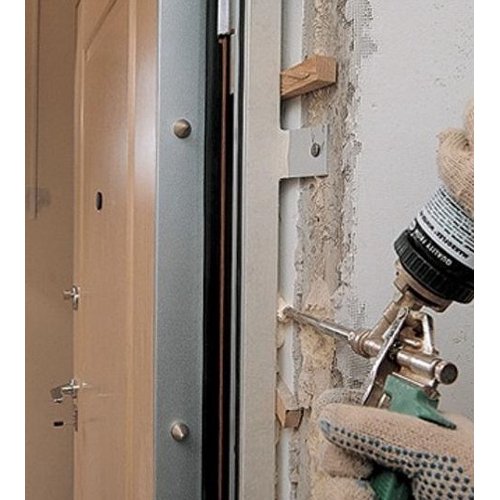

Посадка коробки на строительную пену

Двери в сборе (коробка, подвешенное на петли дверное полотно и распорки между этими элементами для сохранения необходимого зазора) устанавливаются в предварительно подготовленный проем. Конструкция подгоняется по вертикали и горизонтали с помощью строительного уровня и отвеса. После этого для ее фиксации между коробкой и стеной проема вставляются деревянные колья.

К данному этапу рекомендуется отнестись ответственно, чтобы в дальнейшем избежать перекоса дверей. Зазоры между дверным каркасом и стеной заполняются специальной строительной пеной. Это рекомендуется делать аккуратно маленькими порциями и тонкими слоями до полного заполнения свободного пространства.

Далее необходимо дождаться, пока пена полностью высохнет, после чего обрезать ее выступающие излишки. Затем щели закрываются декоративными наличниками. Дверная конструкция будет держаться только на монтажной пене.

Крепление дверной конструкции

Для закрепления дверного полотна на стальные подвесы используются металлические элементы крепления, предназначенные для соединения каркасов под гипсокартонные плиты. Таких креплений необходимо не меньше 4 штук.

Установка своими руками дверной коробки межкомнатной двери в стеновой проем пошагово:

Полностью готовое дверное полотно (уже с фурнитурой) навешивается на подвесы, закрепленные в коробке. В зазоры между полотном и каркасом коробки вставляются распорки из картона. После этого подвесы прикручиваются снаружи дверного короба.

Далее дверной блок вставляется в стеновой проем, фиксируется клиньями. Конструкция выравнивается и отмечаются места крепления подвес. На этих участках выбирается материал, то есть делается углубление для пластин. После этого дверь еще раз выравнивается и пластины закрепляются к стене.

Углубления со вставленными подвесами необходимо заштукатурить, а образовавшиеся пустоты заполнить строительной пеной.

Если используется сквозной вариант монтажа с помощью анкеров, под такие крепления заблаговременно делаются отверстия сбоку профилей коробки. Для этого предварительно выполняется разметка. С каждой стороны закрепляется по 2 анкера.

В точке расположения крепления сначала сверлится электродрелью отверстие диаметром 14 мм (под заглушку), затем отверстие диаметром 10 мм (под анкер). Далее короб двери устанавливается в проем, фиксируется и сверлятся отверстия под анкера в бетонной стене проема. Установленные анкера закрываются наличниками.

Данный способ крепления достаточно прочный, соответственно, более надежный.

Дверь цепляет коробку: как устранить проблему?

Если после выполнения монтажа дверное полотно трется о коробку, дверь закрывается с трудом или не плотно, необходимо выяснить причину.

Повело коробку

В такой ситуации в первую очередь проверяется правильность монтажа и надежность крепления дверных петель. Если причина не в них, значит, короб деформировался в результате вздутия строительной пены из-за значительных температурных перепадов.

Чтобы устранить образовавшийся дефект, дверную коробку необходимо просверлить насквозь и соединить с бетонной стеной с помощью длинных шурупов или анкеров. Отверстия затем декорируются заглушками.

Повело деревянное полотно двери

В этой ситуации необходимо снять замочный механизм, немного отшлифовать торцевую часть полотна с помощью наждачной бумаги, закрепленной на ровном деревянном бруске. В процессе шлифования периодически проверяется касание полотна о профиль короба. После достижения необходимого зазора шлифовка прекращается, обработанный участок тонируется и покрывается лаком, дверной замок устанавливается на свое место.

Крепление дверной коробки

Мы уже описывали вам, как грамотно установить дверную коробку на пену. Теперь мы расскажем о том, как установить дверную коробку альтернативным способом.

Установка двери должна производиться после высыхания оштукатуренной стены или после того, как установлена сухая штукатурка, но до укладки покрытия на пол и установки плинтуса. Перед началом работы нужно решить, в какую сторону должна открываться дверь и в соответствии с этим установить дверную коробку.

Следует напомнить, что лучше, если дверь будет открываться по направлению к выходу из квартиры или дома, причем таковым считается и выход на балкон или лоджию.

Дверная коробка представляет собой раму, которая состоит из брусков с фальцами. Крепят дверную коробку стальными накладками либо с помощью распорных дюбелей. При установке дверных коробок лучше пользоваться уровнем или отвесом — это поможет избежать перекосов. Если стены из плит, то коробки крепятся скобами, которые заделываются в швы, если же стены каменные — коробки крепятся гвоздями к деревянным пробкам (вкладышам). В деревянных стенах коробки крепят к стойкам каркаса гвоздями, при этом нужно укрепить каждый вертикальный брусок минимум в двух местах.

Сбор обвязки

Для установки дверной коробки нужно собрать верхнюю и боковые обвязки, а затем установить коробку в дверной проем.

Уложите три части дверной коробки на пол. Установите упор двери и соединенные верхнюю и правую боковую обвязки и соедините их вместе при помощи 75 мм гвоздей круглого сечения . Лучше, если между стеной и коробкой будет небольшой зазор (но не менее 2 см). Он в дальнейшем будет использоваться для укладки теплоизоляционного материала. Благодаря такому зазору коробку вы легко сможете установить в проём так, чтобы были выверены её вертикальные и горизонтальные поверхности.

Аналогично установите левую и верхнюю обвязки. Прибейте планку сечением 50×25мм между двумя боковыми обвязками в нижней части коробки, чтобы они оставались параллельными в процессе установки двери.

Установка

Установите собранную дверную коробку в проеме и тщательно поместите ее по центру. Проверьте вертикальность установки и перпендикулярность элементов, а также горизонтальность, верхней обвязки при помощи отвеса, угольника и уровня. Установите при необходимости уплотнение.

Для того чтобы правильно закрепить дверную коробку, необходимо, в тех местах, где она будет прикасаться к стене, подложить под нее кусочки фанеры.

Затем нужно вновь проверить вертикальность боковых элементов. Прикрепите коробку к подкрепляющим брусьям с помощью 65мм гвоздей без шляпки, если стена деревянная, или 65мм шурупов, если стена каменная. Снимите прибитую планку и снова проверьте горизонтальность верхней обвязки. При необходимости исправьте положение.

Крепление двери

Для навески двери необходимо разъединить скрепленные части петель и установить их на подготовленных местах на двери. Разберите петли, вынув оси, и привинтите соответствующие части петель в углублениях, вырезанных в двери.

Чтобы установить дверь в петли в дверной коробке, подложите под нее подкладки, установите части петель и вставьте на место оси. При необходимости можно отрегулировать положение стопорной планки, чтобы обеспечить плавное открывание и закрывание двери.

Чтобы закончить установку двери, необходимо прибить вокруг коробки наличники. Установите над дверью верхний элемент наличников. Проверьте его горизонтальность и прибейте 37 мм гвоздями овального сечения, забив первый гвоздь на расстоянии 75мм от угла.

Потом забейте второй гвоздь на таком же расстоянии от противоположного угла, забивайте гвозди с интервалом 150 мм. Прибейте боковые элементы к каркасу, проверяя правильность стыковки их скошенных под углом 45° концов с верхней частью наличников. Прибейте боковые элементы, начиная с верхнего угла. Повторите то же самое для другой стороны двери. После этого остается только установить в предусмотренные заводским изготовлением отверстия дверные ручки.

Установка двери в каркасе стены из брусьев

Если в каркасе перегородки необходимо предусмотреть проход, то потребуется удалить из каркаса, по крайней мере, один вертикальный брус. На его месте монтируется жесткая опорная конструкция, называемая дверной коробкой.

Дверной проем ограничивается двумя вертикальными брусьями, которые прибиваются с внутренней стороны. Сверху коробка ограничивается короткой поперечиной, которая прибивается между подкрепляющими брусьями и называется верхней обвязкой. Короткие бруски, укрепленные между верхней обвязкой и потолочным брусом, служат опорой для сухой штукатурки, прибиваемой над дверью.

Установку коробки следует начинать с монтажа двух обычных брусьев, отстоящих друг от друга достаточно далеко, затем нужно установить все части коробки и двери (дверь в сборе, два подкрепляющих бруса шириной 50 мм и уплотнение — 6 мм по периметру).

Подкрепляющие брусья следует приложить наружной стороне каждого из внешних брусьев проема. Прижимая наружный брус ногой нужно прибить к нему второй брус 100 мм гвоздями круглого сечения, забиваемыми через 400 мм.

Для установки верхней обвязки отрежьте брусок сечением 100×50 мм, длина которого равна расстоянию между подкрепляющими брусьями.

Установите его на место, оставив зазор 6 мм для уплотнения над дверью. Прибейте брусок к вертикальным брусьям с помощью 100 мм гвоздей круглого сечения, забиваемых по концам бруска сверху и снизу. После этого необходимо установить подпорки. Отрежьте бруски длиной» равной расстоянию- от верхней обвязки до потолочного бруса. Прибейте подпорки к подкрепляющим брусьям с помощью 100 мм гвоздей круглого сечения.

Для завершения изготовления дверного проема после установки стены на место отрежьте часть полового бруса, расположенную между внутренними сторонами подкрепляющих, брусьев.

советов по успешной установке — прочные карманные дверные рамы

By Makaila 30 сентября 2019 г.

Каждый владелец бизнеса, подрядчик и рабочий в строительной отрасли мечтает успешно установить…

Многие люди могут задаваться вопросом, как достичь этой цели. Что ж, тебе повезло! Мы собираемся дать вам наши главные советы, которые помогут вам установить идеальную дверную раму.

Самое первое, что вы должны сделать при подготовке, это собрать все необходимые инструменты и расходные материалы: стремянку, уровень, шуруповерт, 3-дюймовые шурупы для гипсокартона, перфоратор и прокладки.

1. При размещении заказа на карманную раму вам необходимо убедиться, что вы знаете размер своей двери, толщину стены, толщину косяка и расстояние от основания до низа двери. Если ваши спецификации индивидуальны, сообщите эти важные детали парням, занимающимся карманными дверями, прежде чем заказывать прочную дверную раму. Наши стандартные рамы предназначены для стен размером 2 x 4 и 2 x 6 с косяком 3/4 дюйма, напуском 3/4 дюйма и 1 дюймом от пола до низа двери.

2. хотите обрамить правильный черновой проем. Вот формула для нашего чернового проема. Ширина = ширина двери x 2 + 1″. Высота = высота двери + 5 1/2 дюйма. На этом предварительная подготовка к открытию завершена.

3. Ого, как быстро! Ваша карманная рамка прибыла! Пришло время открыть упаковку и посмотреть, что у вас есть! Первое, что вы видите, — это инструкции и схема, которой вы должны следовать шаг за шагом.

4. Вы также заметите пакет с крепежом, в который входят кронштейны для крепления дверцы, винты и регулировочные ключи. Крайне важно хранить эту сумку в безопасном месте, пока вы не будете готовы повесить дверь. При установке кронштейнов не забудьте предварительно просверлить отверстия, чтобы не расщепить верхний край двери.

5. Снимите сборку коллектора и подготовьтесь к установке. При установке жатки используйте прокладки по мере необходимости, чтобы убедиться, что она ровная и прямая, и надежно закрепите ее. .

6. Установите стойки в сборе, создав карман. Используйте свой уровень на внешних краях столбов и отрегулируйте их так, чтобы они были отвесными. Надежно закрепите напольные кронштейны с помощью прилагаемых крепежных элементов.

7. Закрепите Т-образную направляющую в центре кармана. Следуйте инструкциям Т-образной направляющей. Пусть он выступает на 3/8 дюйма перед тополевым гвоздезабивателем на стойке. Это будет удерживать его в двери, когда дверь закрыта. Используйте оставшиеся два крепежа, чтобы прикрепить Т-образную направляющую к черновому полу.

Похоже, установка карманной рамки завершена! Храните дверные подвесные приспособления в безопасном месте до тех пор, пока вы не будете готовы повесить дверь.

Мы надеемся, что эти советы помогли тем, кто плохо знаком с установкой карманных рамок или просто нуждался в дополнительных пояснениях. Мы включаем подробные инструкции во все наши комплекты карманных рамок. Не стесняйтесь обращаться к нам с любыми комментариями или вопросами. Закажите прочную дверную раму для карманных дверей здесь, на нашем веб-сайте:

Посмотрите нашу ленту в Instagram, чтобы узнать, чем мы занимаемся в мастерской по изготовлению карманных дверей!

Будьте первым, кто оставит комментарий

Алюминиевые дверные рамы

Главная • Продукция • Алюминиевые дверные рамы

Соответствуют вашим требованиям для достижения необходимого внешнего вида.

Наши алюминиевые рамы лидируют по качеству, эстетике и доступности.

У нас есть широкий выбор размеров горловины, чтобы удовлетворить ваши потребности. Мы также предоставляем вариант нестандартного размера для стен нестандартного размера.

Все рамы имеют заводские пазы для петель и ответных планок, что сводит к минимуму ошибки при полевых работах и ​​трудозатраты. Каркас скрепляется по внешнему краю застежками, которые затем закрываются защелкивающейся накладкой. Установка облегчает проблему крепления рам через лицевую сторону, что иногда позволяет раме прокручиваться на стене.

Мы предлагаем стандартную анодированную отделку прозрачного, бронзового или черного цвета. Запекаемая эмалированная отделка также доступна в белом и черном цветах, а любой нестандартный цвет можно подобрать в нашем собственном покрасочном цеху.

Наши автономные дверные коробки могут быть снабжены дополнительным 20-минутным пределом огнестойкости при положительном давлении.

Серия 300 — рамы стандартного размера

Дверные рамы серии 300 предлагаются с одним из наиболее полных диапазонов доступных размеров зева: от 3-3/4″ до 7-1/4″. Ниже представлены доступные размеры горловины и анодированные покрытия.

Дверной рамки и вдалившийся материал для карманного остекления, доступный в чистой, бронзовой и черной анодированной отделке:

315 Series — 3-3/4 «Hill

318 Series — 4-7/8″ Hill

Серия 319 — горловина 5 дюймов (совместимый материал для остекления серии 219 , предназначенный для стекла 1/2 дюйма, также доступен с прозрачной, бронзовой и черной анодированной отделкой)

Серия 320 — 5-1/4 дюйма

Дверная рама и утопленный карманный глазурный материал, доступный в прозрачной отделке:

316 Series — 3-7/8 «

321 Серия — 5-1/2″

Дверные рамки и повторный карманный глазурный материал. В ПРОЗРАЧНОЙ И ЧЕРНОЙ ОТДЕЛКЕ:

Серия 326 — 6-1/4″

Серия 327 — 7-1/4″

Все вышеперечисленные материалы могут быть окрашены запекаемой эмалью практически в любой цвет. окрашивание в собственном малярном цеху.

Для размеров, для которых мы не предлагаем материал для остекления утопленных карманов, мы предлагаем накладной материал для остекления. Прикладной упор устанавливается другими для регулировки стекла в полевых условиях.

Серия 400 — рамы нестандартных размеров

При наличии нестандартных стен мы предлагаем 400 Series , чтобы соответствовать любому размеру горловины от 3-0/0″ до 9-1/2″. Эти рамы изготавливаются на нашем заводе в соответствии со спецификациями, указанными в вашем заказе. Процесс установки и открытый профиль в серии 400 такие же, как и в серии 300.

Серия 700 — 90-минутные противопожарные рамы

Наши дверные рамы серии 700 могут использоваться для стен любой толщины от 3-3/4″ до 10-1/8″ и обеспечивают 90-минутную огнестойкость при избыточном давлении.

Western Integrated производит 90-минутную огнестойкую алюминиевую дверную коробку. Как и в случае с рамами серий 300 и 400, для этой рамы вы можете выбирать между многими стилями отделки.

Размеры горловины

Доступны в нашей серии 700: от 3-3/4″ до 5-1/2″

Доступно в нашей серии 701: от 5-1/2″ до  8-3/8″

Доступно в нашей серии 706: от 8-1/2″ до 10-1/8″

Максимальный размер сборки

Одинарное качание 4/0 x 9/0 с противодымным уплотнением Pemko # PK4 и HS2000 Вспучивание по периметру рамы, поставляемое Western Integrated Materials, Inc.

Стандартная пара 8/0 x 9/0 с противодымным уплотнением Pemko # PK4 и HS2000 Вспучивающийся по периметру рамы и на одном крае стыка, поставляемые Western Integrated Materials, Inc.

Тип двери для избыточного давления

Любая из перечисленных стальных или деревянных дверей категории А для 90-минутного избыточного давления.
