Как крепить водостоки: горизонтальный, вертикальный монтаж

• Из чего состоит водосток
• Способы монтажа горизонтальных элементов
• Крепление крюков: варианты выполнения
• Способы крепления вертикальных элементов
• Рекомендации по работам

Система, обеспечивающая отвод воды с кровли, является важнейшей составляющей ее устройства для любого сооружения. Отводя дождевую и талую воды с поверхности крыши к земле, она предохраняет кровельные конструкции, фасад и фундамент от попадания влаги, а значит, и от образования трещин, протеков, плесени, то есть от возможных разрушений в будущем. При соблюдении технологии монтажа и эксплуатации водостока, он прослужит 12–15 лет, в зависимости от производителя.

Бывает и, к сожалению, не так уж редко, что вроде недавно установленная водосточная система приходит в негодность. Ее оборванные и провисшие элементы могут говорить лишь об одном – о нарушениях технологии монтажа при ее установке, связанных с незнанием того, как крепить водостоки. На самом деле устанавливать их можно самостоятельно, так как монтировать водостоки не так уж и трудно.

Из чего состоит водосток ↑

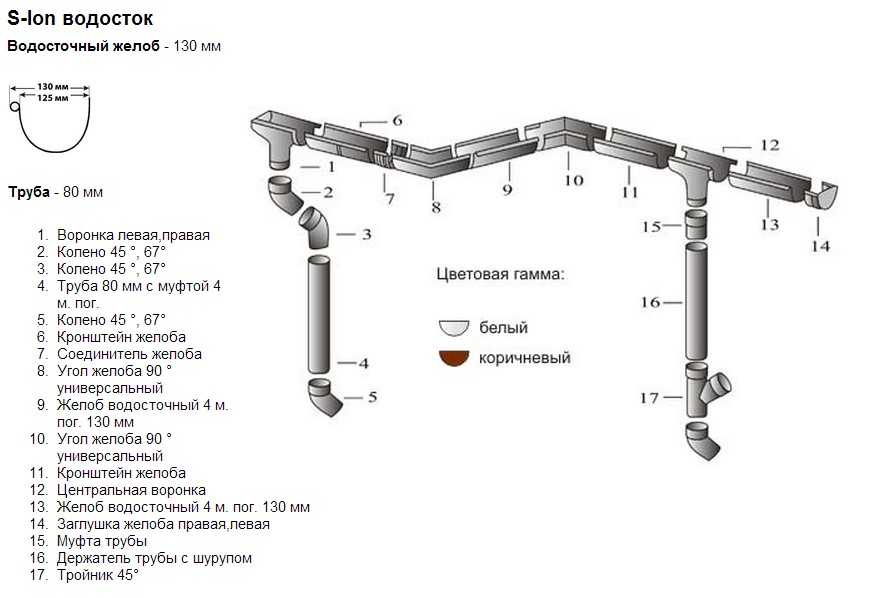

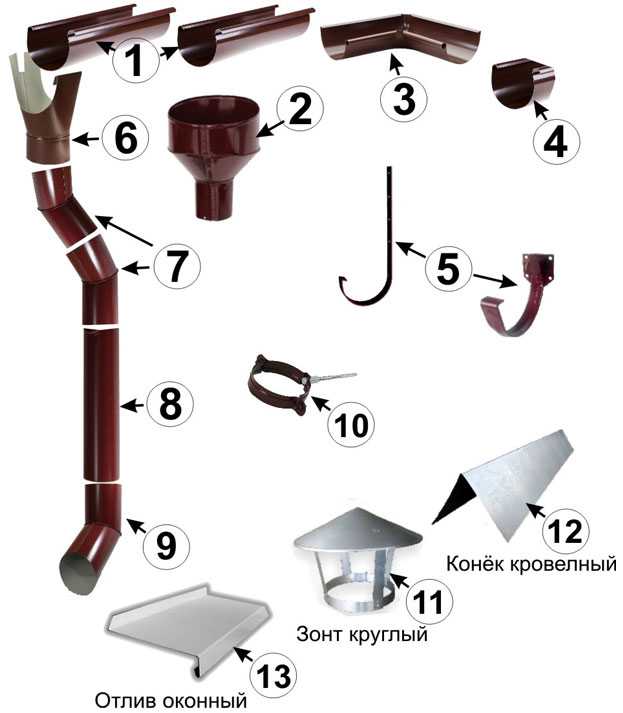

Независимо от того какая выбрана система, из металла или пластика, в ее конструкции обязательно присутствуют следующие элементы:

• желоб – его бортики не дают перелиться воде;
• воронка – соединяющее звено желоба с трубой, в случае необходимости к ней можно прикрепить одновременно несколько желобов;
• муфта – используется для соединения деталей;
• кронштейны – с их помощью закрепляют желоба, форма и размер крепежного элемента должны соответствовать используемому желобу;
• заглушки – с их помощью предупреждают вытекание воды;
• трубы – через них осуществляется сток воды;



Таким образом, крепление водостоков к крыше выполняют, используя особые крепежные элементы – кронштейны и хомуты.

Способы монтажа горизонтальных элементов ↑

Монтаж горизонтальных элементов водостока, желобов и сливов, проводят, как правило, в следующем порядке:

• Измеряют общую длину карнизов и рассчитывают, сколько потребуется заготовок-желобов. Затем с учетом шага крепления крепежных деталей (0,5 м) определяют также их количество.
• Намечают место размещения водозаборной воронки.

Ее входное отверстие должно быть расположено ниже, чем капельница свеса карниза на 10 мм.

• Далее, устанавливают выбранные ранее крюки для водостоков. Сначала крепят, расположенный в верхней точке, потом – самый нижний. Между крайними кронштейнами натягивают шнур и устанавливают по нему остальные.
• Желоба с воронками укладывают на кронштейны и закрепляют.



Крепление крюков: варианты выполнения ↑

К лобовой доске. Это самый простой способ крепления и используется в случае уже готовой крыши. Чаще такими крюками комплектуют пластиковые системы. Конструкция кронштейнов усилена вертикальными ребрами, поэтому они в состоянии выдерживать немалые нагрузки. Для металлических систем при таком способе монтажа используют специальные короткие крюки.

На стропильные ноги. Для крыш, имеющих большую площадь более рационален способ фиксации до укладки кровельного покрытия. Для этого используют комбинированные кронштейны со стальными удлинителями. Именно с их помощью осуществляется фиксация непосредственно к стропильной ноге. Этот вариант надежен, если шаг стропил не больше 600 мм.

Если отсутствует лобовая доска и нет доступа к стропилам, в стене устанавливают специальные металлические костыли, а желоб уже крепят к ним при помощи шпилек.

На обрешетку. Если же шаг стропил больше 600 мм, как при покрытии металлочерепицей или ондулином, прибегают к помощи длинных крюков или комбинированных кронштейнов. Их крепят к первой планке обрешетки или на нижний край покрытия, в случае мягкой кровли из битумной черепицы.

Способы крепления вертикальных элементов ↑

Вертикальную составляющую водостока, сливную трубу, рекомендуется крепить в процессе кладки стен, хотя это не значит, их нельзя устанавливать после завершения кровельных работ.

В ходе монтажа придерживаются определенных правил.

• Трубы устанавливают обязательно снизу вверх.
• В стене просверливают небольшие отверстия под штыри, на них в дальнейшем будут крепить хомуты.
• На нижних хомутах закрепляют отмет – нижнее сливное колено со срезанным углом. Его иногда заменяют на обычное звено трубы, обеспечив выход на ливневую канализацию.
• Затем устанавливают другие трубные звенья, причем каждое из них крепят при помощи специально отведенного на это хомута. Их устанавливают с шагом в идеале не большим, чем 1,8 м.

Если какая-то трубная часть больше двух метров по длине, рекомендуется установить дополнительный хомут.

Рекомендации по работам ↑

• Для установки водосточных труб используют хомуты из металла или пластмассы, которые отличаются числом точек крепления.
• Крепежные элементы выбирают, исходя из следующих требований. Метиз металлического хомута должен иметь глубину крепления более 60-70 мм. Однако, высоту крепления выбирают, учитывая толщину теплоизоляционного слоя на стене, так как метиз должен входить только в стену, не задевая утеплитель.
• Между сливной трубой и стеной обязательно оставляют определенное расстояние.
• Хомут после установки трубы не должен ее чрезмерно обжимать.

Небольшой зазор необходим, чтобы температурные деформации сливных труб, особенно из ПВХ, не привели к появлению трещин и разрушений.
