водосточный держатель, система труб, узлы крепления

Содержание:

Из чего состоит водосток
Какая система лучше, пластиковая или стальная
Пошаговая инструкция по монтажу водостока
Установка кронштейнов водостока
Крепление желобов системы
Монтаж держателей к стене и водосточных труб

Возведение кровли не является завершением строительных работ, в большинстве случаев далее выполняется монтаж водостока. Эта система отводит с кровли дождевые и талые воды, тем самым предотвращая разрушение стен дома и его фундамента. Монтаж водосточной системы можно выполнить своими руками, но для этого необходимо знать устройство, принцип работы конструкции и правила крепления водосточной трубы к вентилируемому фасаду.

Водосток работает по следующей схеме: вода, стекающая по скатам крыши, попадает в желоба, затем через воронку стекает в трубы, и непосредственно по трубам направляется в специально отведенные места. Для изготовления системы отвода воды с крыши используют пластик, оцинкованную сталь и медь. Стальной водосток – достаточно прочная конструкция, поэтому ее рекомендуется устанавливать на крышах большой площади. Водостоки из пластика можно назвать идеальным решением для небольшого частного дома, они отличаются легкостью, устойчивостью к коррозии и широким выбором цвета, что дает возможность подобрать систему в соответствии с дизайном строения.

Из чего состоит водосток

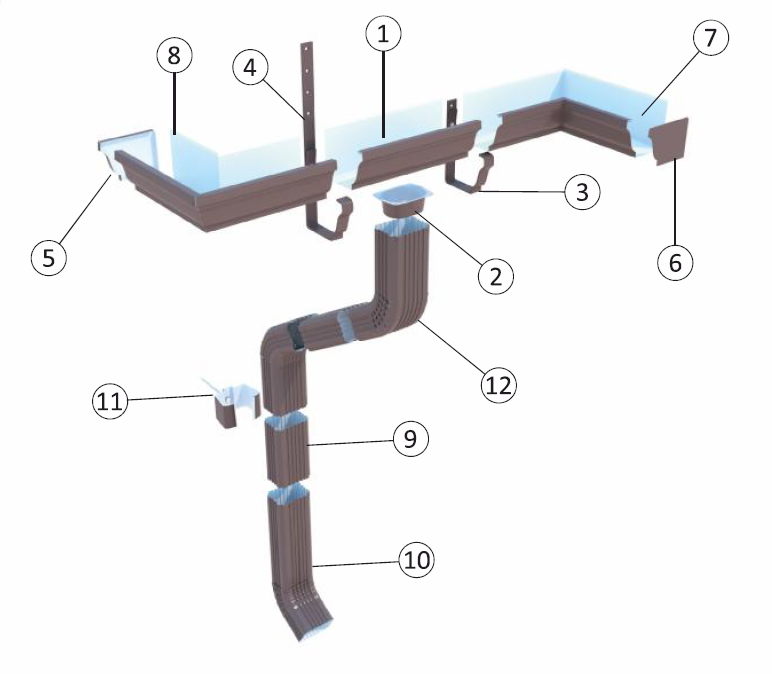

Что касается устройства водосточной системы, то следует знать, что основными частями конструкции являются следующие элементы:

• Желоб. Конструктивной особенностью этой части является наличие небольшого бортика, который делает элемент более прочным и не допускает переливание воды через край.
• Воронка. С помощью этой части желоба соединяются с трубами, именно воронка направляет поток воды в нужное русло.
• Муфта предназначена для соединения основных частей между собой.
• Кронштейны помогают зафиксировать части системы.
• Заглушки препятствуют вытеканию воды через кромки желобов.

Какая система лучше, пластиковая или стальная

Водосточные системы от современных производителей в большинстве случаев изготовлены из пластика, стали или ее сплавов. Классическая водосточная система, пользующаяся большим спросом, выполнена из оцинкованной стали. Кроме этого рост популярности отмечен у металлических систем с полимерным покрытием.

Основное преимущество этих вариантов – долгий эксплуатационный период, недостаток – достаточно высокая стоимость. Из элитных систем можно назвать медные водостоки или изготовленные из сплава титан-цинк. Эксплуатационные характеристики этих систем находятся на самом высоком уровне.

Что касается пластика, то здесь можно отметить сравнительно низкую цену, легкий монтаж, устойчивость к коррозии и долгий срок службы при соответствующем обслуживании.

Пошаговая инструкция по монтажу водостока

Для установки водосточной системы достаточно выполнить следующие действия:

• Установить кронштейны с определенным уклоном системы.
• Вставить заглушки на желоба и закрепить воронки.
• Соединить отдельные желоба в единую конструкцию.
• Установить водосточную трубу.

Установка кронштейнов водостока

Для крепления водостока к стене используются специальные кронштейны. Эти элементы могут быть изготовлены из любого материала и иметь любую конфигурацию.

Фиксация кронштейнов выполняется следующими способами:

• На лобовую доску. Такой вариант используется в том случае, если кровельные работы уже завершены. Кроме того им можно воспользоваться при установке пластиковой водосточной системы.
• На стропилины. Этот вариант подходит в случае отсутствия лобовой доски.
• Крепление водосточной системы к стене с помощью штырей. Их забивают в стену при условии, что кровельный материал уже уложен, а лобовая доска отсутствует. На этих штырях располагают желоба, регулируя установку специальными шпильками.
• Кроме этих способов можно закрепить систему на нижней части настила или обрешетки.

Крепление водосточных труб к стене выполняется специальными металлическими хомутами. При этом крепление не должно быть жестким, так как некоторым материалам свойственно менять форму и размеры при смене температуры. Особенно это касается пластиковых водостоков, которые при плотном прилегании хомутов могут просто треснуть.

Крепление желобов системы

На втором этапе установки водосточной системы выполняют крепление горизонтальных деталей, к которым относятся желоба и сливы.

Работа выполняется в следующем порядке:

• Измеряют общую длину карнизов, которой будет соответствовать длина желоба. Далее определяют количество кронштейнов при условии их расположения с шагом 0,6 метра.
• Затем отмечают места размещения водосливных воронок.
• Устанавливают кронштейны с учетом необходимого уклона желоба.
• На крепления укладывают желоба с предварительно закрепленными воронками и фиксируют их.

Монтаж держателей к стене и водосточных труб

К вертикальным элементам относятся водосточные трубы, при монтаже которых следует соблюдать следующие правила:

• Монтаж начинают с нижних узлов крепления водосточных труб и постепенно двигаются вверх.
• Для начала в стене закрепляют штыри, необходимые для крепления хомутов. При этом следует выдерживать шаг 1,8 метра.
• Выполняют крепление держателя трубы водосточной в виде хомута.
• На двух нижних элементах закрепляют отлив.
• Устанавливают остальные части водосточной трубы.

Современные водосточные системы укомплектованы всеми необходимыми деталями. Кроме того каждый производитель прилагает к своему продукту соответствующую инструкцию. Ее изучению стоит уделить особое внимание, так как каждый производитель может разрабатывать свои правила крепления. Выполнение установленных правил, и следование инструкции производителя позволят выполнить качественное крепление водостока, который не причинит вреда и не станет причиной ущерба в процессе эксплуатации.

Как крепить водостоки: горизонтальный, вертикальный монтаж

• Из чего состоит водосток
• Способы монтажа горизонтальных элементов
• Крепление крюков: варианты выполнения
• Способы крепления вертикальных элементов
• Рекомендации по работам

Система, обеспечивающая отвод воды с кровли, является важнейшей составляющей ее устройства для любого сооружения. Отводя дождевую и талую воды с поверхности крыши к земле, она предохраняет кровельные конструкции, фасад и фундамент от попадания влаги, а значит, и от образования трещин, протеков, плесени, то есть от возможных разрушений в будущем. При соблюдении технологии монтажа и эксплуатации водостока, он прослужит 12–15 лет, в зависимости от производителя.

Бывает и, к сожалению, не так уж редко, что вроде недавно установленная водосточная система приходит в негодность. Ее оборванные и провисшие элементы могут говорить лишь об одном – о нарушениях технологии монтажа при ее установке, связанных с незнанием того, как крепить водостоки. На самом деле устанавливать их можно самостоятельно, так как монтировать водостоки не так уж и трудно.

Из чего состоит водосток ↑

Независимо от того какая выбрана система, из металла или пластика, в ее конструкции обязательно присутствуют следующие элементы:

• желоб – его бортики не дают перелиться воде;
• воронка – соединяющее звено желоба с трубой, в случае необходимости к ней можно прикрепить одновременно несколько желобов;
• муфта – используется для соединения деталей;
• кронштейны – с их помощью закрепляют желоба, форма и размер крепежного элемента должны соответствовать используемому желобу;
• заглушки – с их помощью предупреждают вытекание воды;
• трубы – через них осуществляется сток воды;



Таким образом, крепление водостоков к крыше выполняют, используя особые крепежные элементы – кронштейны и хомуты.

Способы монтажа горизонтальных элементов ↑

Монтаж горизонтальных элементов водостока, желобов и сливов, проводят, как правило, в следующем порядке:

• Измеряют общую длину карнизов и рассчитывают, сколько потребуется заготовок-желобов. Затем с учетом шага крепления крепежных деталей (0,5 м) определяют также их количество.
• Намечают место размещения водозаборной воронки.

Ее входное отверстие должно быть расположено ниже, чем капельница свеса карниза на 10 мм.

• Далее, устанавливают выбранные ранее крюки для водостоков. Сначала крепят, расположенный в верхней точке, потом – самый нижний. Между крайними кронштейнами натягивают шнур и устанавливают по нему остальные.
• Желоба с воронками укладывают на кронштейны и закрепляют.



Крепление крюков: варианты выполнения ↑

К лобовой доске. Это самый простой способ крепления и используется в случае уже готовой крыши. Чаще такими крюками комплектуют пластиковые системы. Конструкция кронштейнов усилена вертикальными ребрами, поэтому они в состоянии выдерживать немалые нагрузки. Для металлических систем при таком способе монтажа используют специальные короткие крюки.

На стропильные ноги. Для крыш, имеющих большую площадь более рационален способ фиксации до укладки кровельного покрытия. Для этого используют комбинированные кронштейны со стальными удлинителями. Именно с их помощью осуществляется фиксация непосредственно к стропильной ноге. Этот вариант надежен, если шаг стропил не больше 600 мм.

Если отсутствует лобовая доска и нет доступа к стропилам, в стене устанавливают специальные металлические костыли, а желоб уже крепят к ним при помощи шпилек.

На обрешетку. Если же шаг стропил больше 600 мм, как при покрытии металлочерепицей или ондулином, прибегают к помощи длинных крюков или комбинированных кронштейнов. Их крепят к первой планке обрешетки или на нижний край покрытия, в случае мягкой кровли из битумной черепицы.

Способы крепления вертикальных элементов ↑

Вертикальную составляющую водостока, сливную трубу, рекомендуется крепить в процессе кладки стен, хотя это не значит, их нельзя устанавливать после завершения кровельных работ.

В ходе монтажа придерживаются определенных правил.

• Трубы устанавливают обязательно снизу вверх.
• В стене просверливают небольшие отверстия под штыри, на них в дальнейшем будут крепить хомуты.
• На нижних хомутах закрепляют отмет – нижнее сливное колено со срезанным углом. Его иногда заменяют на обычное звено трубы, обеспечив выход на ливневую канализацию.
• Затем устанавливают другие трубные звенья, причем каждое из них крепят при помощи специально отведенного на это хомута. Их устанавливают с шагом в идеале не большим, чем 1,8 м.

Если какая-то трубная часть больше двух метров по длине, рекомендуется установить дополнительный хомут.

Рекомендации по работам ↑

• Для установки водосточных труб используют хомуты из металла или пластмассы, которые отличаются числом точек крепления.
• Крепежные элементы выбирают, исходя из следующих требований. Метиз металлического хомута должен иметь глубину крепления более 60-70 мм. Однако, высоту крепления выбирают, учитывая толщину теплоизоляционного слоя на стене, так как метиз должен входить только в стену, не задевая утеплитель.
• Между сливной трубой и стеной обязательно оставляют определенное расстояние.
• Хомут после установки трубы не должен ее чрезмерно обжимать.

Небольшой зазор необходим, чтобы температурные деформации сливных труб, особенно из ПВХ, не привели к появлению трещин и разрушений.





© 2022 stylekrov.ru

Замена сливного отверстия в стене | Домой Руководства

Автор Tom Dennis Обновлено 21 июня 2022 г.

Раковина стекает в сборку отходов в нижней части раковины, а сборка отходов затем соединяется с P-ловушкой. Ловушка P изогнута в виде петли или J-образного изгиба, который удерживает небольшое количество воды в качестве уплотнения. Сифон P соединяется с горизонтальной трубой, которая соединяется со сливной трубой в стене. Сливные трубы под раковиной и соединения с ней могут заржаветь, сломаться или просто расшататься при перемещении вещей снизу и обратно.

Замена сифона P и соединения сливного отверстия

Если сифон P и все сливные линии, соединяющиеся с раковиной, металлические, обычно лучше заменить металлический сифон и соединения со стенным сливом трубчатым поливинилхлоридом или ПВХ, стоки, говорит FIX IT Home Improvement Channel. Трубчатый ПВХ — это тонкий пластик, с которым легко работать. Он также не ржавеет. Трубчатый ПВХ бывает белого, серого и хромового цветов. Если слив раковины открыт, как в случае с подвесной раковиной или раковиной на пьедестале, хромированный ПВХ может быть более привлекательным.

Замена соединения на стене

Сифон P раковины будет соединен со сливом в стене короткой горизонтальной дренажной трубой. Для этих труб характерно образование отверстий и протечек, особенно если труба изготовлена ​​из меди или оцинкованной стали. Эти горизонтальные сливные трубы иногда можно отвинтить от фитинга в стене и заменить переходником с резьбой из ПВХ, который можно ввинтить в стальной фитинг, приклеить к трубе из ПВХ и соединить с сифоном P раковины.

Замена трубы в стене

Трубы могут заржаветь и сломаться внутри стены. Когда это происходит, стену можно открыть и вырезать протекающую часть трубы, чтобы можно было вставить новый кусок, сообщает Family Handyman. Обычно проще и экономичнее всего соединить пластиковые трубы из ПВХ, даже если существующая труба металлическая или пластиковая. ПВХ можно соединить с металлическими трубами с помощью переходных фитингов. Как правило, самый простой переход — это отрезать металлическую трубу и соединить с ней ПВХ с помощью резиновой муфты с компрессионными лентами из нержавеющей стали. Эти ленты надежно затягиваются с помощью плоской отвертки, чтобы затянуть ленты.

Замена всей дренажной трубы к канализации дома

Может возникнуть необходимость заменить всю дренажную трубу от раковины до главной дренажной трубы в здании. Это можно сделать по крайней мере двумя основными способами. Во-первых, можно открыть стену и снять старую трубу и заменить ее трубой из ПВХ. Или можно оставить старую сливную трубу в стене и установить новый слив через пол под раковиной. В случае отказа от дренажа все вентиляционные трубы и дренажные соединения должны быть перенаправлены на другой дренаж или надежно закрыты и герметизированы.

Справочные материалы

• Семейный мастер на все руки. Советы по сращиванию пластиковых водосточных труб
• FIX IT Домохозяйство Канал: Водосточная труба в ванной — замена сифона в раковине

Writer Bio

Том Деннис с 2008 года пишет технические, а также религиозные статьи и учебные программы. Он имеет лицензию сантехника более 30 лет и имеет большой опыт работы в домашних условиях. Деннис имеет степень магистра религиозного образования теологической семинарии Гранд-Рапидс.

Как починить сломанную дренажную трубу в стене | by ACE Home Services

Как починить сломанную дренажную трубу в стене | от ACE Домашние услуги | MediumИзображение предоставлено: g-stockstudio/Shutterstock

Со временем трубы становятся восприимчивыми к повреждениям из-за коррозии и износа. Они могут треснуть и лопнуть, и вы останетесь со сломанной трубой, без воды. Если у вас сломана водосточная труба в стене и вы хорошо владеете руками, возможно, вы сможете починить ее самостоятельно. Эта статья расскажет вам о процессе ремонта сломанной трубы и обо всем, что вам нужно.

Этот проект требует использования мощных и потенциально опасных инструментов, поэтому убедитесь, что вы ставите свою безопасность на первое место и обращаете внимание. Если в какой-то момент вы не чувствуете себя комфортно с этим проектом, то вызовите профессионала, чтобы помочь вам.

Изображение предоставлено photosthai/Shutterstock

• Пила для гипсокартона и сабельная пила
• Универсальный нож
• Нож для резки металла
• Монтировка
• 2 трубных ключа
• Аэрозольная смазка для стальной трубы

• 26

• Два оцинкованных ниппеля 2 на 1/2 дюйма
• 2 диэлектрических муфты 1/2 дюйма
• Медная труба 1/2 дюйма и фитинги
• Труборез
• Флюс для пайки
• Бессвинцовый припой 06
• Пропановая горелка

Изображение предоставлено mihalec/Shutterstock

1. Используйте пилу для гипсокартона, чтобы вырезать отверстие в гипсокартоне. Для облегчения ремонта мы предлагаем вырезать прямоугольную форму, которая доходит до шпилек с обеих сторон.
2. С помощью универсального ножа оголите не менее половины стоек, чтобы можно было легко установить новый гипсокартон.
3. Осторожно найдите место утечки и измерьте длину трубы, чтобы определить, сколько труб вам придется заменить. Также расположены ближайшие фитинги на обоих концах поврежденной трубы.
4. Перекрыть всю воду в трубах и арматуре, окружающих территорию.
5. Около двух дюймов от каждого фитинга отрежьте трубы сабельной пилой и лезвием для резки металла.
6. С помощью монтировки снимите вырезанную трубу и удерживающие ее зажимы.
7. С помощью трубного ключа открутите оставшуюся трубу, прикрепленную к фитингам. Возможно, вам придется использовать смазочный спрей, чтобы помочь отвинтить трубы от фитингов.
8. Вкрутите стальной ниппель в пломбы и затяните трубным ключом.
9. Накрутите диэлектрические муфты на ниппели и затяните трубным ключом.
10. Используя труборез, отрежьте медные трубы (или любые другие), чтобы они соответствовали длине только что удаленного штыря.
11. Снимите штуцеры и насухо установите новую трубу с фитингами. Возможно, вам придется перерезать его, пока он не подойдет.
12. Используйте флюс для пайки, чтобы покрыть внутреннюю часть фитинга и внешнюю часть трубы.
13. После остывания затяните гайки на штуцерах трубным ключом.
14. Снова включите воду и проверьте, нет ли утечек в вашей новой трубе.
15. Если все в порядке, отремонтируйте гипсокартон и стряхните пыль с рук.
