Как сделать примыкание крыши к крыше. Традиционные примыкания кровли к стенам

Эти места, в зависимости от вида кровельного покрытия, герметизируются несколькими способами. Они должны быть предусмотрены еще на стадии проектирования. В случае с кирпичной стеной, во время кладки стен выполняется выступающий на полкирпича козырек, прикрывающий впоследствии место примыкания и защищающий его от атмосферных осадков.

Может быть также предусмотрен вариант, когда в стене оставляют выемку глубиной в четверть кирпича, в которую затем заводится кровельный материал.

• О нюансах процесса утепления стен пенопластом мы рассказываем здесь .
• Технология гидроизоляции кровли с использованием битума приводится по этой ссылке .
• Как правильно монтировать вентилируемую кровлю, читайте в нашей статье .

Примыкание кровли из металлопрофиля или металлочерепицы

• Если вертикальная поверхность, к которой примыкает кровля, является бетонной или кирпичной оштукатуренной, то:
  1. В ней делается выемка, параллельная кровле, глубиной 2 – 3 см.
  2. В эту выемку вставляется обработанный герметиком фартук из кровельной стали, соответствующей основному кровельному покрытию.
• Существуют также специальные планки, нижняя сторона которых крепится к кровельному покрытию саморезами.
  1. При этом в штрабу дюбелями крепят деревянную рейку, к которой, в свою очередь, саморезами крепят профилированную защитную планку. Другим краем планка ложится на покрытие кровли.
  2. Затем штрабу заполняют кровельным герметиком или цементным раствором.
• Если кровля имеет гидроизоляционный слой, то его загибают на стену и битумным или силиконовым герметиком наклеивают под планку.
• Если планки примыкания стыкуются по длине, то нахлест должен быть не менее 100 мм.
• Есть способ примыкания к стене, выполняемый из двух специальных фартуков методом наложения. В этом случаем выемка в стене не нужна.
  1. Верхний фартук крепят к стене дюбелями.
  2. Под него заводится нижний и сцепляется с верхним замковым соединением.
  3. Нижний фартук крепится специальными кляммерами, которые прикручивают к кровельному покрытию саморезами.
  4. Все места соединения элементов обрабатывают силиконовым герметиком.
• Для устройства примыканий натуральной черепичной кровли используют специальную ленту из гофрированного алюминия. Пластичность материала позволяет ему повторить профиль черепицы. Гидроизоляцию обеспечивает залитый в шов горячий битум.

Узел примыкания кровли из профлиста к стене. Планки в месте примыкания стены и кровли из профнастила

Кровельное покрытие в местах стыкования с дымоходом, вентиляционными люками, стенами, фронтоном здания теряет свою целостность. Чтобы защитить от негативного воздействия осадков (дождь, снег, талая вода), предотвратить преждевременную порчу крыши и стропил, предусмотрены специальные доборы. Для обеспечения герметичности используют планку примыкания.

Зачем нужна планка для профнастила?

Профилированные листы устойчивы к коррозии, достаточно легко монтируются, имеют привлекательный эстетический вид. Примыкание около печных труб и вентиляционных шахт – самое слабое, «протекаемое» место на крыше.  Элементы позволяют не только добиться герметичности стыков, надежности креплений, но также исполняют декоративную функцию.

Характеристики и описание

Это металлический уголок со сторонами произвольной высоты. Оптимальные размеры: вертикальная сторона – 100-122 мм, горизонтальная – 220-250, ширина загибов – 10-15. В зависимости от места установки бывают двух видов:

• нижняя;
• верхняя.

Обычно применяются доборы из оцинкованной стали или остатков материала, которым покрыта кровля. В местах прохода дымовых или вентиляционных труб через листы используются как нижняя, так и верхняя планки. Первая служит для полной герметизации стыка и стропильной системы от проникновения осадков, влаги и коррозии, а также выполняет декоративную функцию. В местах примыкания к стенам здания верхняя является основной деталью гидроизоляции. Она препятствует попаданию воды, стекающей по вышерасположенным стенам, под крышу, защищая тем самым деревянные стропила от влаги.

Места применения:

• соединение кровли и вертикальных откосов стен;
• обеспечение герметичности стыка с фронтоном;
• герметизация соединения профнастила с квадратными/прямоугольными трубами.

Технология монтажа и конструктивные особенности

До начала размещения листов вокруг дымоходов, вентиляционных шахт осуществляют установку внутреннего фартука при помощи нижних планок примыкания для профнастила. Обе стороны угла имеют продольные загибы кромки по всей длине. Этим их конструкция отличается от верхних.

• В первую очередь устанавливаются у нижней стены дымохода. Под нее подводят галстук, предназначенный для стока воды. Затем укладывают боковые детали, которые внахлест ложатся на нижнюю планку. В завершение размещают добор на верхней стороне трубы внахлест на боковые. Отгиб кромки горизонтальной поверхности элемента должен быть направлен вверх, чтобы избежать проникновения воды.
• До закрепления доборов сначала их прикладывают к стене и проводят линию по верхней кромке. Затем по отмеченной линии пробивают штробу, очищают ее от пыли и промывают водой. В образовавшуюся щель вставляют край планки, заливают герметиком, закрепляют саморезами: вертикальная сторона крепится к стене, горизонтальная – к обрешетке.
• Следующий шаг – монтаж профнастила.
• Далее приступают к укладке внешнего фартука при помощи верхних элементов примыкания, конструкция которых – угол без загибов кромок. Последовательность та же, что и для нижнего фартука.
• Верхние планки на стыке с листами профнастила крепятся заклепками.

Так как места примыканий больше всего подвержены протечкам, к их обустройству нужно подходить очень внимательно. Самое главное – соблюсти последовательность сборки и правильно закрепить все детали. Для этого в местах нарушения целостности (стыковка с трубами, стенами) обрешетку делают с шагом намного мельче, чем на остальной поверхности. Размер нахлеста добора – не менее 15 см + обработка гидроизоляционным веществом.

Что необходимо учитывать при монтаже кровли?

Планки в месте примыкания крыши должны быть тщательно подогнаны, нельзя допускать зазоров. Толщина листа должна соответствовать толщине кровельного материала, но не превышать 0,55 мм. Такие детали более легко поддаются обработке, гнутся, принимают заданную форму. Штробы в стенах выполняют на глубину 1,5 см при помощи болгарки.

Образовавшуюся пыль необходимо тщательно смыть водой, дать возможность хорошо просохнуть, чтобы не снизить герметичность сцепления кирпичей и герметиков, которые наносят только на сухую поверхность! Наилучшим показателем адгезии (сцепления) с бетоном и кирпичем обладают герметические наполнители из силикона.

Линия примыкания листов к вертикальным стенам также требует тщательной гидроизоляции. Для этого используют оба элемента – верхний и нижний. Но в целях экономии материала можно добиться хорошей герметичности при помощи лишь второго. Схема крепления та же, что и вокруг дымохода: отгиб на вертикальной стороне угла заводят в штробу, а на горизонтальной – направляют вверх. Крепеж осуществляется саморезами или заклепками: вертикальной стороны – со стеной, горизонтальной – с листами кровли. Одновременно служит стоком для воды.

Профессиональный монтаж, надежный крепеж всех деталей продлят срок службы крыши. Возможность порошкового напыления краски позволяет реализовать любые цветовые решения.

Планка примыкания для мягкой кровли. Верхняя и нижняя планки примыкания для кровли

Один из видов доборных элементов — планка примыкания для кровли — выполняет защитную функцию от воздействий внешней среды, предохраняет крышу от механических ударов и разрушения.

Устройство кровли.

Работы по монтажу планки примыкания должны выполняться специалистами, так как это одни из самых сложных и важных работ.

Существует 2 вида примыкания кровли: верхнее и боковое. Для их выполнения применяют стыковочные планки, имеющие следующие обозначения: ПС-1 и ПС-2.

Очень тщательно следует выполнять устройство линий соединения крыши с дымоходом, козырьком, навесом и вентиляционной трубой. В этих местах может скапливаться дождевая и талая вода.

Планка монтируется, если необходимо примыкание кровли к стене и в местах стыков с фронтоном, в местах излома кровли. Она герметизирует места соединений и выступает элементом декора кровли. Планки примыкания используются для кровли из профнастила, металлочерепицы, гибкой черепицы.

Планки изготавливают из металла, окрашенного в тон применяемых кровельных материалов. Их монтируют на саморезы с использованием уплотнителя.

Монтаж планки примыкания

Крепеж планок примыкания ведут с помощью таких инструментов, как:

Инструменты для крепежа планок примыкания.

• рулетка;
• молоток;
• шуруповерт;
• болгарка;
• рейка;
• герметик;
• маркер;
• саморезы;
• плоскогубцы;
• уплотнитель.

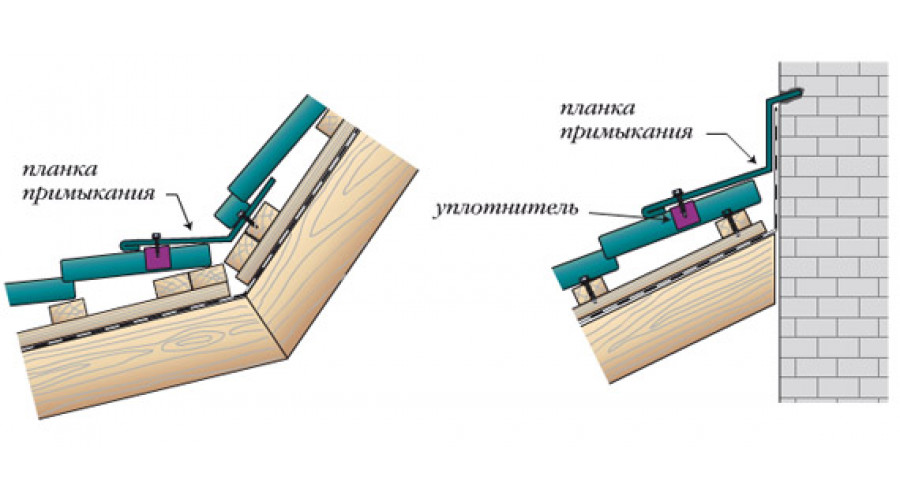

Процесс монтирования верхних планок на прямом изломе кровли ведется в несколько этапов:

1. В месте излома элементы обрешетки крепятся максимально близко одна возле другой.
2. Лист металлочерепицы укладывается таким образом, чтобы его край немного выступал над изломом, прикрывая его.
3. Планка примыкания укладывается по нижнему скату стороной с завальцовкой.
4. Между планкой и металлочерепичным листом в обязательном порядке укладывают универсальный уплотнитель.
5. Планка закрепляется саморезами.

В местах обратного излома крыши в качестве сопрягающего элемента используют нижние планки. Монтаж обратного излома по технологии одинаков с устройством герметичного примыкания к печной трубе.

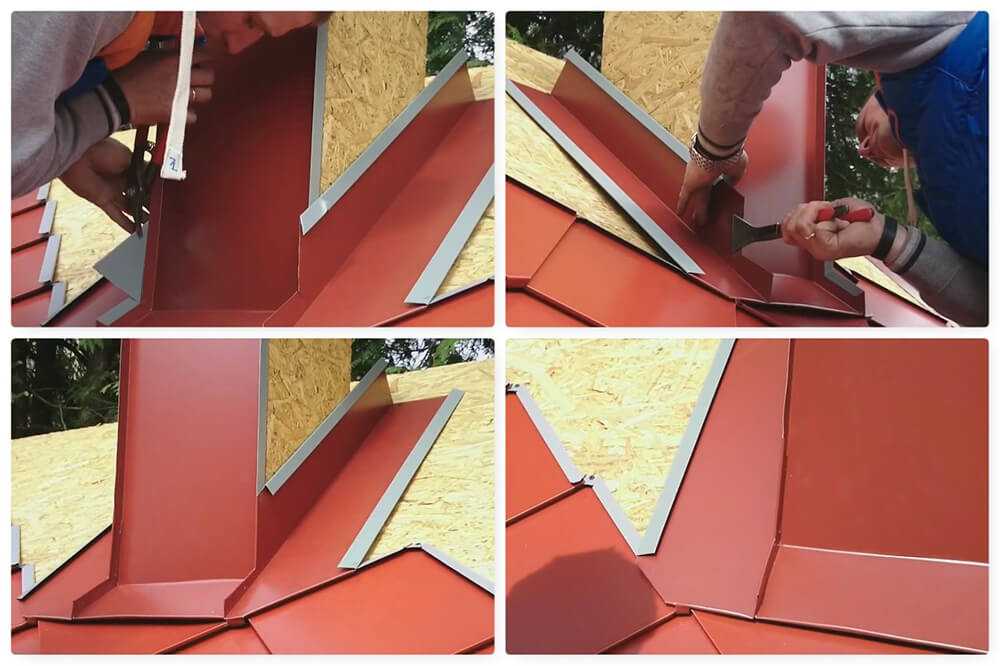

Работы проводятся в несколько этапов. Вначале выполняют монтаж внутреннего фартука:

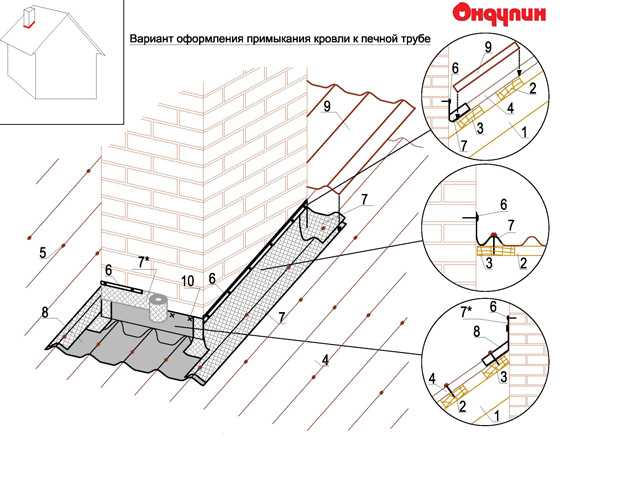

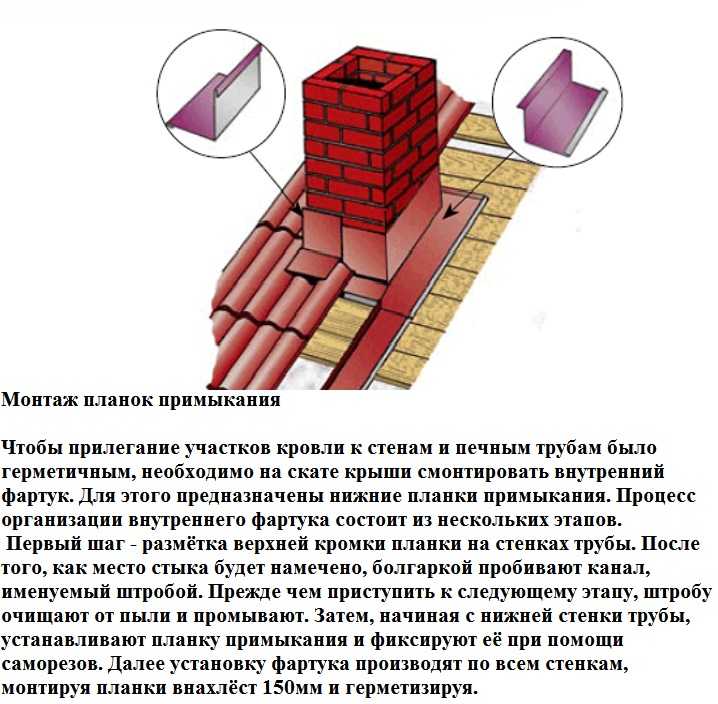

Установки планки примыкания на кровле из металлочерепицы .

1. Наносят маркером разметки верхнего края сопрягающего элемента на стенках трубы.
2. По нанесенной линии с помощью болгарки пробивают штробу глубиной 13-15 мм.
3. Полученное углубление тщательно очищают от пыли и грязи, промывают и укладывают слой гидроизоляции.
4. Планку накладывают на трубу по нижней стенке, заводя верхнюю кромку в подготовленную штробу. Сопрягающий элемент обрабатывается герметиком на основе силикона и крепится дюбелями. Планки укладывают внахлест, его обрабатывают силиконовым герметиком, нахлест составляет 150 мм.
5. Таким же образом устанавливается внутренний фартук по остальным сторонам трубы-дымохода.
6. Для стока воды устанавливается плоский лист. Эту конструкцию называют галстуком. Его укладывают под нижний край внутреннего фартука.
7. По краю галстука плоскогубцами и молотком формируют бортик. Листы кровельного материала укладывают над внутренним фартуком и галстуком.

Монтаж верхней планки примыкания ведут перед завершением кровельных работ. С ней выполняют наружный декоративный фартук. Его верхнюю кромку прикрепляют напрямую к стене без пробивания штробы. Наружный фартук удаляет из крыши воду и придает ей эстетичный вид.

Вернуться к оглавлению

Устройство примыкания для мягкой кровли

Мягкая кровля представляет собой водоизоляционное покрытие, не требующее дополнительной гидрозащиты. К материалам мягкой кровли относят следующие:

• битумную черепицу;
• полимерные мембраны;
• мастичный материал;
• еврорубероид.

Особенность мягкой кровли заключается в том, что ее монтируют только на твердую основу.

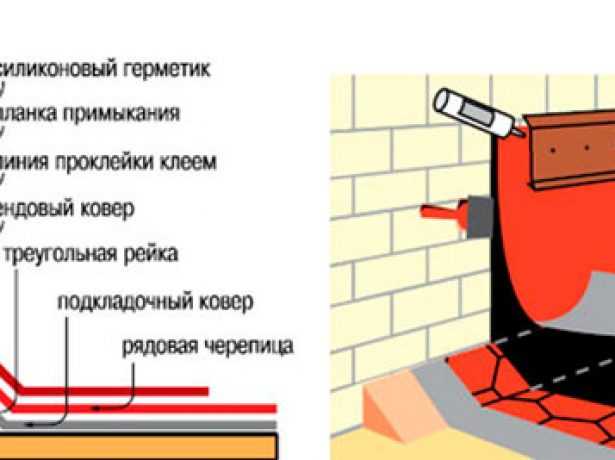

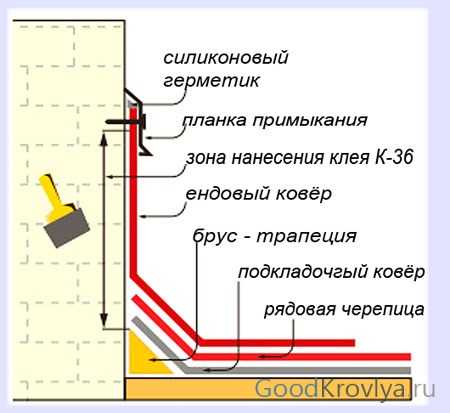

Устройство примыкания для мягкой кровли.

Такая кровля подходит для различных типов крыш. Устройство примыканий для мягкой кровли отличается от монтажа примыканий для металлочерепицы и профнастила.

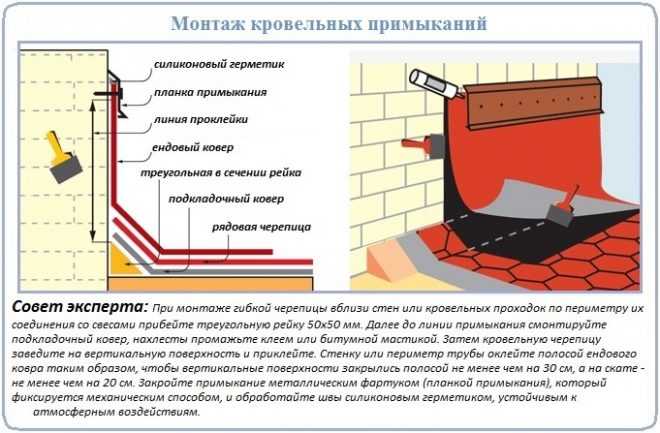

В месте стыковки скатов кровли и стен набивают треугольную рейку. На нее заводят порядовую черепицу. Треугольного вида планку можно изготовить из обычного плинтуса из древесины или из распиленного по диагонали бруса размером 50×50 мм. На предварительно оштукатуренную кирпичную стену наносят битумный праймер.

Сверху порядовой черепицы закрепляют полосы покрытия ендовы. Ширина полосы — 50 см. На тыльную сторону полос покрытия ендовы наносят битумную мастику. Полосу укладывают на стену с запасом. Ширина части полосы, уложенной на стену, должна быть до 300 мм. Для местностей с повышенным снежным покровом эту ширину увеличивают.

Верхний край примыкания к стене закрывают фартуком из металла, его заводят в штробу, закрепляют саморезами и герметизируют. Для этого используют специальный герметик, который может быть из силикона, полиуретана или тиокола.

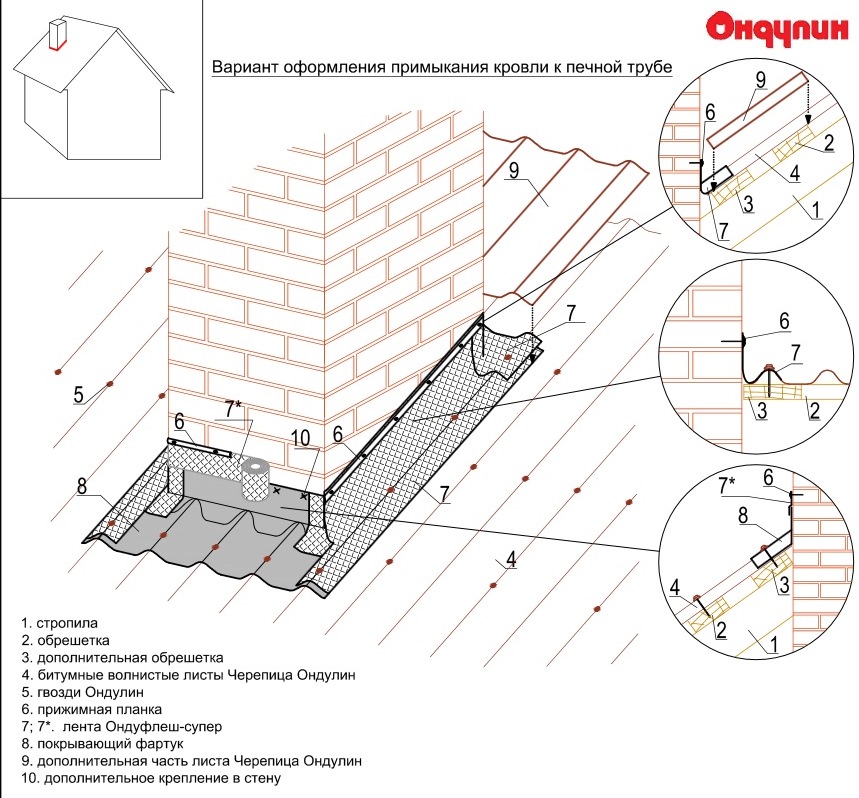

Антенны, дымоходы и вентиляционные трубы герметизируют с помощью выкроек ковра ендовы или металлических, покрытых антикоррозийным средством. Выкроенные полосы сгибаются и надрезаются в нужных местах.

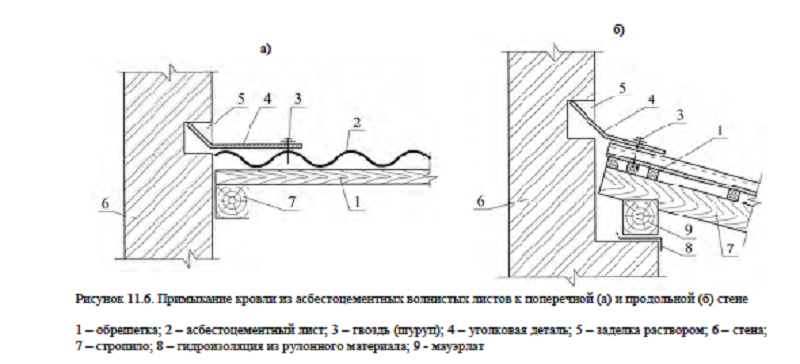

Примыкание профнастила к стене. Как сделать примыкание кровли к стене здания

Участки примыкания кровли к стене создают высокую степень опасностиобразования протечек. В таких местах часто скапливается мусор, который задерживает влагу, увеличивая нагрузку на защитное покрытие.

Максимально эффективный отвод воды может обеспечить только правильное устройство примыканий кровли.

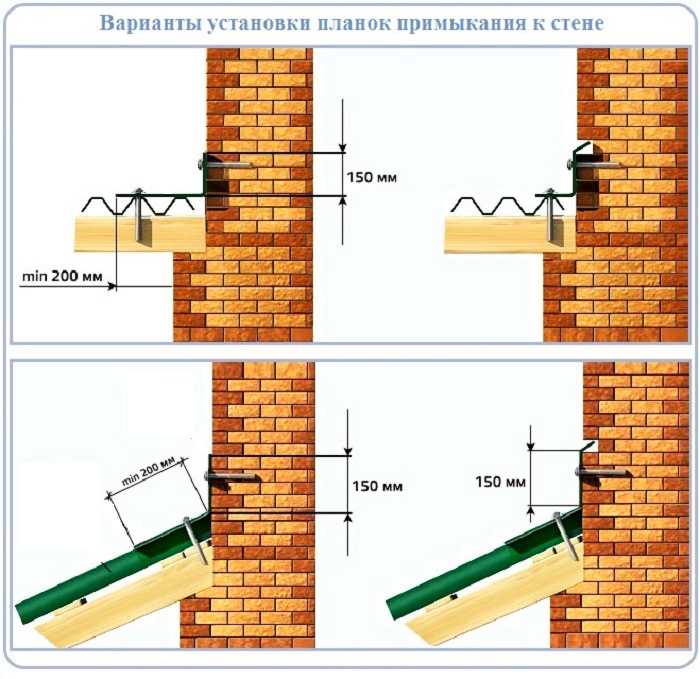

Для оформления примыкания кровли под тупым углом (скат направлен вниз от стены) требуется планка из того же материала, что и основная кровля. Монтаж производится поверх покрытия.

Порядок действий такой:

• С помощью болгарки по стене проходится канавка (штроба) на высоту планки (обычно — 200 мм), глубиной около 2,5 см , в которую утопится загнутый край вертикальной части планки.
• Вставленный край планки обрабатывается герметиком и крепится кровельными саморезами к стене.
• Нижний край прикрепляется кровельными саморезами к основной кровле.

Такая конструкция носит название « одинарный фартук «.

ОБРАТИТЕ ВНИМАНИЕ!

Следует помнить о необходимости наличия зазора около 2 см между кровлей и стеной примыкания для обеспечения вентиляции подкровельного пространства.

Примыкание кровли под острым углом (крыша идет вверх от препятствия) делается иначе:

• Узел примыкания кровли к стене крепится к стене со штроблением до момента укладки кровельного материала . Как вариант — подсовывается под уложенный материал, что признается вынужденным шагом и в целом — неправильно, так как не обеспечивается правильная гидроизоляция элемента.
• Производится установка кровли.
• Между кровлей и планкой обязателен слой универсального уплотнителя .
• Поверх устанавливается еще одна планка — наружная. Она предназначена для устранения скоплений пыли, мусора или иных посторонних предметов и для декоративного оформления перехода. Штробление стены для этой планки не требуется.

Это — частный случай конструкции примыкания крыши к стене дома с помощью « двойного фартука «.

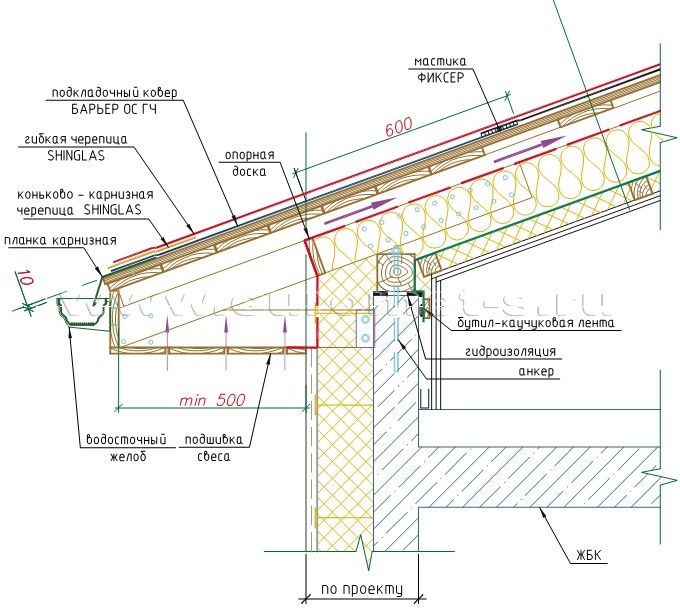

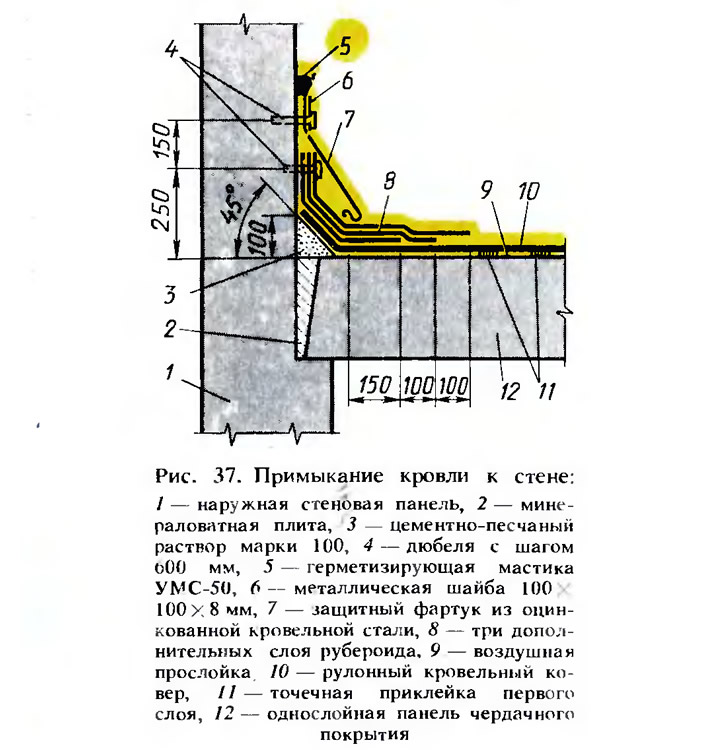

Примыкание кровли к утепленной стене. Утепление примыкания крыши к стене

Добрый день! К существующему дому сделал пристрой на всю длину стены. Длина 6,4 м. ширина 1,8. Пристрой выполняет роль котельной для газового настенного котла и автоматики скважины. Поэтому помещение отапливаемое. Крыша односкатная (30 градусов уклон) примыкает к бревенчатому срубу. Крышу утеплил каменной ватой со всеми гидро-паров-ветро защитами. А стыки имеют небольшие щели. Думал утеплить их каменой ватой тоже. Правда боюсь возникновения плесени. С одной стороны помещения теплые, а сдругой стороны часть ваты не имеет проветриваемой части и непосредственно примыкает большой площадью к бревну. Надеюсь вопрос будет понятен. Картинку прилагаю.

Арсентий, Екатеринбург.

В качестве утеплителя может быть применена не только каменная вата, в которой возможно наличие влаги, но и просто пена макрофлекса. Она уж таким недостатком точно не страдает и влаги не боится, а ультрафиолетовые солнечные лучи прикрываются фартуком, о котором ниже.

То есть в любом случае, на вашем эскизе не видно металлического фартука примыкания, который в подобных случаях всегда монтируют по стыку кровли подсобки и основной стены дома.

Поэтому в такой ситуации мы делаем металлический фартук с примерно равными полками (около 20 -25 сантиметров шириной), сгибаем его на станке для гибки под нужным углом (у вас — 30 градусов). Можете просто использовать металлический уголок и киянку для этой цели.

Потом саморезами кровельными крепим фартук к кровле, а саморезами с прессшайбой крепим к бревнам. Небольшие нестыковки-щели заполняем силиконом-герметиком.

Конденсата при таком варианте не наблюдали, несмотря на отсутствие какого либо проветривания.

Надеюсь, что и у вас его не будет, если сделаете так же.

Строительство в Москве и подмосковье

Широкий спектр строительных услуг.
Фундамент, стены, перекрытия, кровля, под ключ!

Другие вопросы по теме крыш:

Строительство в Москве и подмосковье

Широкий спектр строительных услуг.
Фундамент, стены, перекрытия, кровля, под ключ!

Схема кровли старославянской избы

Строительство в Москве и подмосковье

Широкий спектр строительных услуг.
Фундамент, стены, перекрытия, кровля, под ключ!

Другие вопросы по теме утепления:

Строительство в Москве и подмосковье

Широкий спектр строительных услуг.
Фундамент, стены, перекрытия, кровля, под ключ!

Задать вопрос Семенычу (автору материалов)

Наш сайт регулярно пополняется интересными и уникальными материалами и статьями по тематике пиломатериалов, строительных материалов и работ, приводится авторское мнение и знания реального шабашника с опытом работы более 15 лет. Имеется раздел — забавные истории шабашников. Если вы желаете получать информацию об этом, подпишитесь на рассылку новостей нашего сайта. Гарантируется непередача вашего адреса третьим лицам.

Ремонт квартир в Москве и подмосковье

Широкий спектр ремонтных работ.
Профессиональные мастера.

Видео протекает кровля на примыкании. Реконструкция крыши.

Примыкания кровли к стене, трубе, дымоходу. Технология устройства

Примыкания на кровле – это участки, соприкасающиеся с другими элементами здания: стенами, вентиляционными и дымовыми трубами, шахтами, частями фасада и т.д. Места примыканий являются максимально опасными с точки зрения образования возможных протечек. При их монтаже надо соблюдать особые правила.

Важность правильного проведения работ по примыканию кровли

Одной из основных функций кровли является надежная защита от непогоды. Для того чтобы осадки не проникали внутрь, необходимо обеспечить ее абсолютную герметичность.

Такой незаменимый кровельный металлопрофиль в строительстве домов.

Все тонкости процесса постройки вальмовой крыши своими руками по адресу.

На плоской поверхности добиться этого довольно просто, но места примыканий крыши к стенам и другим элементам конструкции могут создать серьезные проблемы. На этих участках скапливается снег, дождевая вода, мусор, в результате значительно увеличивается нагрузка на стропильную систему и возрастает риск возникновения протечек, нарушения герметизации покрытия кровли.

Грамотное обустройство примыканий является гарантией надежности герметизации кровли. Об этом следует позаботиться еще на этапе проектирования.

Если здание кирпичное, то во время кладки обустраивают специальный козырек. Делается он из половины кирпича. Целью козырька является защита стыка кровли и стены от дождя и снега.

Некоторые выбирают другой способ: оставляют при кладке выемку небольшого размера. Впоследствии в нее заводится кровельное покрытие.

Независимо от выбранного метода еще до начала монтажных работ надо учесть все будущие места примыканий и определить способ, которым будет проводиться их герметизация.

Виды примыканий к стене

Стыковка кровли и стены бывает двух видов: верхняя и боковая. При кровельных работах приходится сталкиваться с задачей оформления и других строительных деталей: вентиляционных труб, дымоходов, козырьков, навесов. Именно в этих местах скапливается дождевая и талая вода, а в зимнее время – снег.

Обустройство примыканий к стене

Во время монтажа кровли все примыкания следует тщательно загерметизировать. Процесс герметизации проводится по разным технологиям и зависит от конкретного вида кровельного покрытия.

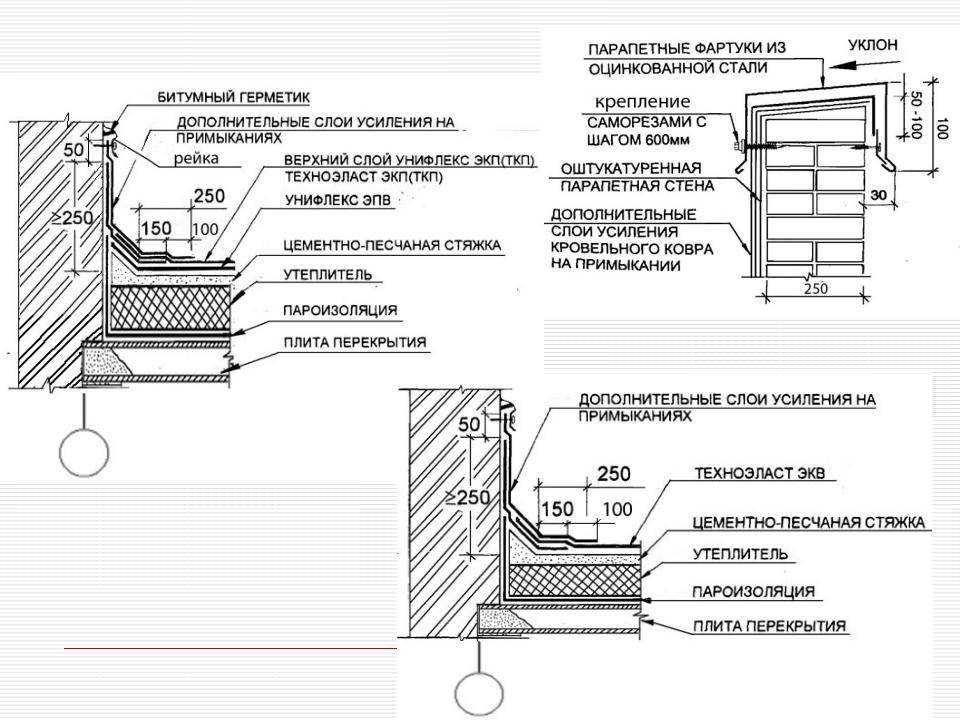

При наличии кровли на основе рулонных материалов можно использовать несколько методов.

• Флэшинг

Данный способ состоит в нанесении на места примыканий пластичной мастики в сочетании с особым армирующим геотекстилем. При применении данной методики можно получить абсолютно герметичный, прочный и эластичный стык, который к тому же не теряет своих качественных характеристик на протяжении длительного времени.

Способ этот настолько простой, что работы можно проводить самостоятельно, без помощи профессионалов. До того как наносить мастику, надо тщательно подготовить поверхность.

При применении рулонных материалов их очищают от посыпки. Поливинилхлорид следует обезжирить, бетон промазать праймером, а кладку из кирпича оштукатурить и основательно просушить.

Все места будущих стыков надо очистить от пыли и любых загрязнений. Если есть крупные щели и сколы, их надо замазать. Только после тщательной подготовки поверхности на нее можно наложить слой мастики.

Сверху укладывают геотекстиль, который снова накрывают слоем мастики. После нанесения одного слоя надо подождать не менее 3 часов и не более 24 – до нанесения следующего пласта. Дождавшись полного высыхания обработанного участка, можно сверху накладывать мастику соответствующего цвета.

• Крепление при помощи рейки с саморезами

При использовании данного метода место примыкания кровли к стене устраивается следующим образом: на участок стыка рейки со стеной накладывается силиконовый герметик. Рулонное кровельное покрытие надо поднять на стену примерно на 15-20 см.

Необходимо следить за тем, чтобы на месте стыка не появлялась впадина, которая в дальнейшем может грозить прорехой. Чтобы избежать этого, между стеной и поверхностью кровли следует установить брусок треугольной формы и уложить слой дополнительной теплоизоляции. Образующийся при этом валик является профилактикой возможного прорыва материала и дополнительно утепляет участки примыкания.

[sc:yandexadintext ]

Кровля из профнастила

При наличии кровельного покрытия на основе профилированных листов обустройство примыканий к стене осуществляется с помощью особых планок из стали или фартуков.

Для установки подобной конструкции на оштукатуренную или бетонную основу в ней необходимо сделать выемку глубиной от 20 до 30 мм. Выемка должна располагаться параллельно стене.

Фартук предварительно обрабатывают силиконовым герметиком, после чего вставляют в штробу и с нижней стороны закрепляют с помощью саморезов.

Можно также использовать двойной фартук. Верхний элемент должен накладываться на нижний. При этом нет необходимости штробить поверхность.

Верхнюю деталь крепят к основанию, используя дюбели. Под нее надо установить нижний элемент. Его защелкивают на верхнюю деталь, используя замковые соединения. Нижний фартук оснащен кляммерами: их необходимо закрепить на кровле с помощью саморезов. На последнем этапе работ надо провести полную герметизацию всех участков соединения.

При выполнении работ надо помнить о том, что в точках примыкания профнастила к стене непременно должен оставаться небольшой зазор.

Мягкая кровля из черепицы

Узел примыкания кровли мягкого типа к стене начинается со штрабы на стене. Она выполняется на высоте от 200 до 500 мм от покрытия. По периметру примыкания следует закрепить предварительно пропитанный антисептическим веществом брусок с треугольным сечением. Он необходим для того, чтобы плавно загибать кровельный пирог и создавать барьер для подтекания воды.

Места примыканий необходимо очистить от мусора, накопившейся пыли, затем обработать праймером. Мягкое кровельное покрытие надо наложить на брус, после чего на герметик или битумную мастику приклеить особую полосу для устройства ендовы. Она представляет собой усиленный по особой технологии рулонный материал шириной в 1 метр – ендовый ковер.

Полоса начинается со штрабы на стене, другой ее конец располагается на горизонтальной части крыши, на ширине как минимум 200 мм. Склеиваемые рулонные материалы разглаживаются и прижимаются при помощи особого валика из резины. Он легко прижимает материал к поверхности, при этом не повреждает его. При наличии крупной крошки ее следует удалять с места склейки.

В конце нужно зафиксировать узел примыкания при помощи прижимной металлической планки (100-120 мм) с отбортовкой, которая при монтаже входит в штрабу. Ее следует закрепить на дюбели к стене, используя при этом резиновые шайбы.

Устройство примыканий к дымоходам и трубам

Обустройство узлов примыкания к дымоходам и печным трубам во многом аналогично устройству узлов примыканий к стенам. Однако данная работа имеет некоторые особенности, связанные с высокой температурой труб, их формой, местами расположения на кровле.

Если кровельным материалом является металлочерепица или другой ячеистый и профилированный материал, примыкание выполняется верхним и нижним металлическим фартуком вокруг дымохода. Для его установки рекомендуется при кладке трубы выпускать полкирпича. Данный прием позволяет защитить верхнюю часть наружного фартука от прямого попадания дождевой воды.

Дымоход необходимо изолировать от кровельной конструкции слоем асбеста, обрешетка вокруг делается сплошной, но при этом должен сохраняться 130-миллиметровый противопожарный отступ от кладки. Нижний фартук устанавливается на нее.

Он состоит из 5 деталей: верхней и нижней планок, двух боковых элементов и галстука. Надо срезать планки необходимой длины и соединить на фальц, верхняя отбортовка заводится в штрабу на глубину 20 мм, после чего герметизируется.

На обрешетке фартук приклеивается на герметик для кровли, а служащий водоотводом галстук направляется в наиболее близко расположенную ендову или доводится до карниза.

Чем хороша в строительстве стропильная система ломанной двухскатной кровли?

Инструкция как правильно сделать лестницу для крыши своими руками.

Если у вас возникли сложности с правильным креплением профнастила на крыше, вы найдете ответы на свои вопросы в статье https://rooffs.ru/metallicheskaya/profnastil/ustrojstvo-krovli.html.

Поверх монтируется кровельное покрытие, а на него устанавливается верхний обвод трубы или дымохода. Планки можно приготовить самостоятельно или купить уже готовые. Они должны быть соединены на лежачие фальцы в единую конструкцию. Надо помнить о необходимости заведения верхней отбортовки в штрабу. Штраба обрабатывается при помощи термостойкого герметика – например, силиконового.

В результате проведенной работы вода, которая стекает по кровельному покрытию выше места расположения трубы, будет попадать во внутренний нижний фартук и по галстуку отводиться в ендову или непосредственно к карнизу. Другие потоки воды станут попадать на верхний обвод дымохода и оттуда стекать по направлению к карнизу.

Что касается кровли на основе мягких материалов, то на них невозможно устраивать два фартука. По этой причине кровельное примыкание выполняется по наружному обводу в штрабу.

Чтобы предупредить возможный подтек сверху от трубы под фартук, следует делать верхнюю планку на 300-400 мм длиннее трубы. Она заводится под мягкое покрытие, после чего герметизируется с двух плоскостей. С каждой стороны дымохода планка должна иметь выступ от 150 до 200 мм. Другие планки ставятся на покрытие. Подобные фартуки можно устраивать и на металлических фальцевых крышах.

Участки примыкания кровли к дымоходу можно устраивать и с помощью флэшинга.

Поверхность тщательно очищается от любых загрязнений, пыли и мусора и подготавливается к проведению дальнейших работ. Затем на нее следует наложить слой гидроизолирующей мастики а сверху натянуть геотекстиль. На него накладывается еще один слой мастики.

Слои должны просыхать от 3 до 24 часов. При необходимости можно наносить несколько слоев мастики. Непременным условием укладки следующего слоя является полное высыхание предыдущего. В результате получается очень прочное, пластичное и долговечное соединение.

При наличии трубы круглой формы герметизацию также можно выполнять с использованием фартука. Основными элементами мест примыкания кровли к трубам являются металлическая наклонная пластина с отверстием и надетая на дымоход труба большого диаметра.

Наиболее надежным является вариант, при котором образующие фартук лист и труба заранее подгоняются и закрепляются между собой. При этом штрабу не делают: соединение труб уплотняют внизу асбестом. Сверху он запечатывается при помощи цементного раствора.

[sc:yandexadintext ]

Современные материалы и технологии

Материалы нового поколения в значительной мере упрощают устройство точек примыкания труб с кровлей наклонного типа. Они снижают трудоемкость процесса и повышают надежность кровельных примыканий.

Готовая гофрированная эластичная манжета, изготавливаемая на основе термостойкого силиконового материала, сохраняет свои технические свойства в температурном режиме от минус 50 до плюс 350 градусов. Она может выдержать большие снеговые нагрузки, характерные для большинства российских регионов.

Манжета обладает клеевой основой, ее монтаж не составляет особого труда. В результате получается надежно загерметизированное примыкание. Срок эксплуатации манжеты – примерно 15 лет.

Можно обойтись и без манжеты: устроить примыкание при помощи самоклеящихся полос из гофрированного металла. Их ширина составляет 280–300 мм, а длина – 5 м. Изготавливаются они из свинцовой фольги или алюминия с нанесенным слоем клея. В верхней части полосы закрепляются на трубе при помощи металлического хомута.

С их помощью можно проводить герметизацию очень сложных соединений на кровле. Срок их эксплуатации составляет примерно 20 лет.

Гофры производятся в широкой цветовой гамме. Расправляясь, они увеличивают поверхность на 60 %.

Материал выдерживает температуру от минус 50 до плюс 100 градусов. Верхняя кромка должна быть дополнительно прикреплена к стене при помощи особой планки, называемой планкой Бака. При этом штрабу выполнять не нужно.

При помощи материалов нового поколения можно устраивать примыкания кровель разного типа и к другим деталям: мансардным и слуховым окнам, вентиляционным трубам разного сечения, фронтонам.

Ремонт примыканий

Если возникает необходимость в ремонте примыканий кровли к элементам кровельной конструкции, то наиболее простым способом является его проведение по методу флэшинга.

При этом используется особая однокомпонентная мастика, которая состоит из битумно-полиуретановых соединений. Она может создавать надежную и долговечную гидроизоляцию и применяется для работы на поверхностях самых различных форм.

Нанесение мастики не требует особой подготовки и специальных знаний или инструментов. К тому же метод очень экономичен по сравнению с традиционным способом ремонта с применением рулонного материала и горячего битума.

Места примыканий можно ремонтировать и другим способом. Он подходит для тех случаев, когда кровельный материал недавно отслоился от стены и находится в хорошем состоянии. Его следует прижать рейкой и зафиксировать саморезами. Участки стыков рейки со стеной надо загерметизировать при помощи полиуретанового герметика.

ВЫВОДЫ

• Примыкания – это участки соприкосновения кровли с остальными элементами постройки.
• Грамотное обустройство примыканий обеспечивает надежную защиту здания от осадков.
• Об устройстве примыканий надо позаботиться уже на стадии проектирования.
• Примыкания к стене делятся на верхние и боковые.
• Герметизацию примыканий к стене проводят разными способами в зависимости от типа кровельного покрытия.
• При установке примыканий к дымоходу надо учитывать высокую температуру труб, их форму и расположение.
• Современные материалы и технологии значительно упрощают работу по герметизации примыканий.

Предлагаем вам ознакомить с видео по оформлению примыкания кровли к стене здания

Вентиляционный клапан для плоской кровли — Tvarijonas

1 апреля

1 апреля Вентиляционный клапан плоской кровли

Томас Тварийонас

В холодных кровлях конструктивный и изоляционный слои объединены. Это приводит к более тонкому наращиванию за счет непрерывности и производительности. Одним из побочных эффектов является конденсат под палубой. Для борьбы с ним нужна вентиляция.

Ниже я показываю два типа конструкции вентиляционного отверстия между горизонтальной крышей и вертикальной стеной. Пластиковый вентилятор, изготовленный методом литья под давлением, является более простым и дешевым вариантом, в котором используются стандартные строительные материалы. Кроме того, его сложнее установить неправильно. Это, в частности, важное соображение, так как выход из строя вентиляционного отверстия холодной крыши может привести к разрушению крыши.

Вентилятор из профилированного листа имеет больше функций и сложности. Для различных кровельных покрытий необходимо заказывать конкретную версию, и каждая версия имеет различные варианты марки стали и класса огнестойкости. На каждое крепление в пластиковом вентиляторе этого типа требуется три. Будучи более хрупким, он также более восприимчив к ветру и грохоту.

Условные обозначения на чертеже:

1. Изоляция крыши

2. Стропила крыши с беспрепятственным вентиляционным зазором между ними.

3. Угловые компоненты для создания необходимого уклона крыши; как правило, деревянные растопочные полосы.

4. Настил крыши; как правило, OSB или фанера.

5. Водонепроницаемый кровельный материал, например, EPDM.

6. Ограничитель настила крыши На 25 мм меньше стены.

7. Брусчатая планка

8. Подставка высотой не менее 150 мм для минимизации проникновения воды.

9. Рейки для создания зазора между стойкой и стеной.

10. Удлинить проходной вентилятор.

11. Вентилятор со встроенной сеткой от насекомых, литой полипропилен.

12. Обметать нижний край накладок вокруг нижнего края вентилятора.

13. Вентилятор опорный из профилированного листа, нержавеющая сталь. В ветреных или прибрежных зонах следует использовать более толстую сталь марки 316 толщиной 1 мм, чтобы лучше противодействовать ветровым подъемам и коррозии.

14. Распорные ножки/фиксирующий кронштейн.

15. Накладка, одеваемая поверх вентилятора; например, свинец.

16. Вспучивающаяся противопожарная полоса. Опционально, если требуется.

17. Сетка от насекомых, например, стеклопластик с виниловым покрытием.

18. Упор, например, парапет, стена здания.

19. Накладка вставлена ​​в раствор толщиной 25 мм и заострена. Если требуется лоток для полости, установите его над гидроизоляцией.

Томас Тварийонас

Томас Тварийонас

Cras mattis consectetur purus sit amet fermentum. Integer posuere a ante venenatis dapibus posuere velit aliquet. Энейский eu leo ​​quam. Pellentesque ornare sem lacinia quam venenatis vestibulum.

Место у окна колледжа Сомервилль

Галерея рисунков Ричарда Роджерса

Glidevale AV50 Abutment Ventilation Product Focus

Glidevale AV50 Abvent был разработан, чтобы обеспечить незаметное решение для высокоуровневой вентиляции подкровельных пространств.

Его можно использовать на верхнем устое скатной односкатной крыши, что особенно полезно там, где высота над скатом ограничена из-за окон. Его также можно использовать в сочетании с традиционными коньковыми деталями «свинцового валика» на крышах из простой черепицы и шифера.

Вентиляция

В качестве альтернативы коньковым вентиляторам (например, Protect Fulmetal RediRoll) или вентиляторам из шифера и плитки наш абатментный вентилятор обеспечивает соответствие стандарту BS 5250 «Контроль конденсации в зданиях». AV50 можно использовать только на крышах с уклоном более 20°, так как он обеспечивает воздушный поток 5000 мм²/м; для крыши ниже 15° или плоской крыши потребуется 25 000 мм²/м на противоположных краях крыши. Вентиляция плоских крыш может быть обеспечена с помощью софитов или фасциальных вентиляторов, для получения дополнительной информации о коллекции софитов и фасций Glidevale нажмите здесь. Для получения дополнительной информации о требованиях BS 5250, пожалуйста, прочтите нашу Белую книгу.

Накладки

AV50 доступен либо с присоединенной накладкой, либо в комплекте с AluFlash — альтернативой свинцу Glidevale Protect, либо с обычной накладкой. Там, где есть плоская плитка или сланец, подойдет AV50 без обшивки. Однако, если отделка крыши включает в себя профилированную черепицу, потребуется обшивка свинцовой или алюминиевой накладкой для предотвращения проникновения воды через нижний край вентиляционного отверстия.

Если наклонная крыша примыкает к стене, на примыкании устанавливается свинцовая планка. Эта планка будет надета поверх AV50 и спрятана за встроенные зажимы, чтобы предотвратить подъем.

Обратите внимание: мы рекомендуем следовать указаниям Ассоциации свинцовых листов по креплению накладок.

Спецификация продукта

Экструдированные секции поставляются длиной 1 м. Если эта длина не подходит, AV50 можно легко разрезать пилой или острым ножом. Версии со свинцом и AluFlash перекрывают следующее отверстие, чтобы обеспечить целостность оклада.

AV50 изготовлен из АБС-пластика. Все открытые поверхности обработаны УФ-полимерной смолой, чтобы гарантировать, что продукт выдержит элементы в течение того же периода времени, что и крыша.

Вентилятор имеет прорези диаметром 4 мм, которые предотвращают проникновение гнездящихся насекомых.

Верхний наконечник перед установкой

Убедитесь, что между верхним рядом плитки и стеной имеется подходящий воздушный зазор и поддерживающая планка для AV50. В зависимости от типа плитки может потребоваться дополнительная упаковка для поддержки и крепления AV50.

Где купить AV50 Abvent

Неэтилированный AV50 можно приобрести в магазине BPD или заказать у большинства крупных продавцов. Для крупных заказов, пожалуйста, свяжитесь с нашим отделом продаж по 0161 905 5700 или по электронной почте [email protected].

Связанные продукты

Аппарат ИВЛ AV50 AbVent

Посмотреть продукт

Вас также может заинтересовать…

Разрушьте стереотипы с Glidevale Protect

Подробнее

Поддержка Glidevale Protect помогает создать уютную спальную капсулу для бездомных

Подробнее

Знаете ли вы?

Подробнее

Этот веб-сайт использует файлы cookie.
