Н1, Н2, Л1, Л2 и требования к ним (фото и видео)

Лестничная клетка  — это сама лестница с маршами, площадками и ограждениями плюс стены  с проемами в них (оконными и дверными), а также перекрытие и полы ограждающие ее. Всем понятно, что лестницы служат нам для перемещения на разные уровни здания.

Но не каждый обыватель задумывается, глядя на лестничную клетку, что в случае пожара она может стать или  не стать спасительным коридором к свежему воздуху и безопасности. В данном случае, можно сказать, решается здоровье человека, а возможно и жизнь.

Лестничные клетки возводят не по решению застройщика, а с соблюдением СНиПов

Полезная информация

Настоятельно рекомендуем всем застройщикам не упускать из виду этот важнейший аспект строительства, в особенности тех, кто проектирует и строит своими руками. Возможно, далее статья будет выглядеть как скучная инструкция, но вчитавшись внимательно, вы легко разберетесь и почерпнете нужное именно для вашего случая.

Однако не следует забывать, что нередко теория с практикой разнятся, поэтому прежде, чем приступать к каким-либо видам работ, следует убедиться в точности полученных данных, замеров и сведений. Мы не будем описывать подробную инструкцию к монтажу каждого вида клетки, далее будет предоставлена полная информация о назначении и классификации конструкций.

Доступные размеры, которые применяются на определенных конструкциях, в зависимости от назначения

Классификация лестничных клеток

Основой различия является пожарная безопасность и беспрепятственная эвакуация людей при возгорании и дымообразовании в здании, вследствие чего образуются следующие типы лестниц и лестничных клеток:

1. Лестницы.

• Внутренние – тип 1.
• Внутренние открытые – тип2.
• Наружные открытые – тип 3.

2. Обычные типы:

На рисунке изображены типы клеток, которые чаще всего используются в многоквартирных жилых домах

• Лестничная клетка типа Л1 — должна иметь остекленные или неостекленные (открытые) проемы на каждом этаже в наружных стенах.
• Лестничные клетки типа Л2 — имеющие естественное освещение посредством остекленных или открытых проемов в покрытии.

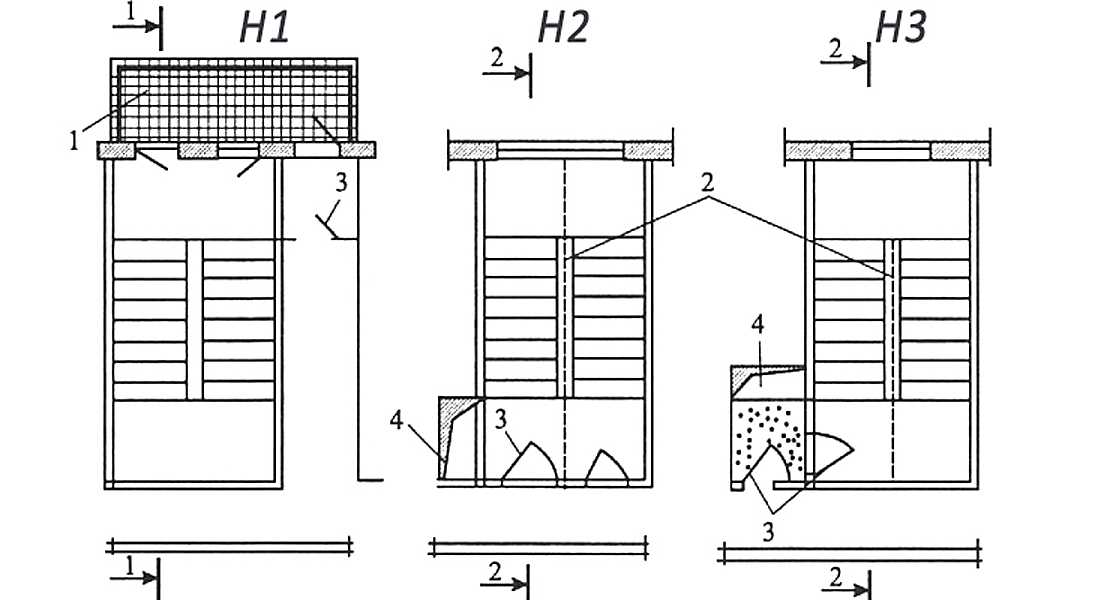

Незадымляемые конструкции:

• Лестничная клетка типа Н1 —  имеющая вход в нее с этажей здания через уличную часть сооружения по открытому переходу, обеспеченному незадымляемостью. Обычно используется в административных и учебных заведениях, для безопасной эвакуации людей.
• Лестничная клетка типа Н2 —  обладающая подпором (подачей) воздуха при возможном пожаре, что позволяет людям получать кислород.
• Лестничная клетка типа Н3 —  оборудованная входом с этажа через тамбур с воздушным подпором во время пожара или постоянной подачей.

Так классифицируется тип лестничных клеток согласно СНиП на пожарную безопасность зданий и сооружений. Как видно, основным фактором разбивки на типы конструкций является степень задымляемости конструкций при возникновении пожара.

Более вместительная таблица с примерами всех типов лестничных клеток

Примечание! Это не относится к домашним лестницам, установленным в загородных домах, для перехода между двумя-тремя уровнями.

Требования к лестницам и лестничным клеткам

Так как лестничные конструкции служат при пожаре эакуационным выходом, СНиП 21-01-97* «Пожарная безопасность зданий и сооружений» регламентирует пожарно–технические параметры лестниц, маршей и площадок:

Коридоры, примыкающие к лестницам, также должны быть оборудованы согласна СНиПу

1. Ширина лестничного марша, по которому планируется эвакуация людей, должна быть не меньше расчетной, либо равна и более, ширины любого выхода (двери) на нее, предназначенного для эвакуации. При этом соответствовать допустимым размерам:

• Здания класса Ф 1.1 – размер должен быть 1350 мм.
• Для зданий с количеством людей, одновременно пребывающим на каждом следующем этаже, кроме первого, превышающим 200 человек – ширина около 1200 мм.
• Для лестниц, предусмотренных для выхода на одиночное рабочее место – не менее 700 мм.
• В других случаях – в среднем 900 мм.

2. Допустимый уклон лестниц для эвакуации — 1:1; глубина проступи — не меньше 250 мм,  высота подступенника — не выше 220 мм.

Важно! Нарушая стандартные размеры, вы допускаете возможность спускающихся или поднимающихся людей сбивать шаг, спотыкаться и падать.

3. Уклон для открытых лестниц может достигать соотношения 2:1.

К сведению! Уклон это соотношение глубины проступи и высоты ступеньки (подступенника).

4. Лестницы открытого типа следует изготавливать из негорючих материалов и монтировать около глухих (без световых проемов) стен, класса не ниже К1, с высоким пределом огнестойкости. Такие лестницы должны быть оборудованы площадками на уровне эвакуационных выходов, ограждены на высоту не менее 1200 мм. Расстояние до ближайшего оконного проема не должно быть менее 1000 мм.
5. По ширине лестничные площадки должны соответствовать ширине марша.

Необходимая ширина лестничного марша

6. Двери на лестничную клетку не должны, при открытии, заужать имеющуюся ширину маршей и площадок, на которые выходят. К тому же все двери следует оборудовать доводчиками, позволяющими фиксировать полотно в нужном положении.
7. Не допускается загромождение  лестничных клеток:

• Встроенными шкафами. Исключение – шкафы с коммуникациями.
• Оборудованием, выступающим на высоте 2200 мм от проступей и площадок из плоскости стен.
• Бытовыми предметами (ящики, детские коляски и многое другое).
• Прокладывать газопроводы, электрокабели. Исключение составляет проводка для освещения непосредственно лестничной клетки.

8. Допускается:

• Располагать приборы системы отопления исключительно в незадымляемых помещениях — лестничные клетки типа Н2 и Н1.

Использование светящихся перил – позволяет эксплуатировать лестницу в любое время, так как оборудование имеет подключение к запасному питанию

• Расположение мусоропровода и электропроводки для освещения жилых помещений в обычных лестничных клетках сооружений до 28 м.

9. Лестничные клетки следует оборудовать  выходом наружу непосредственно, либо через вестибюль. Примыкающие к вестибюлю коридоры требуется отгородить стеной (перегородкой) с дверным проемом. Если эвакуационный выход осуществляется по двум лестница через общую площадку, то одна, как минимум, должна быть оборудована выходом непосредственно на территорию, прилегающую к зданию. Лестничные клетки типа Н1 обязаны иметь выход исключительно непосредственно наружу.
10. Лестничные клетки типа Л1, Н1 и Н2 следует освещать естественным путем, через специальные отверстия  в фасадных стенах на каждом этаже. Рекомендованная площадь световых проемов – 1,2 м2 и более. Количество неосвещенных, таким образом, конструкций не должно превышать 50% от общего количества. Это правило работает для зданий:

• Класса Ф2, Ф3 и Ф4 — клетки типа Н2, Н3 устроенные с доступом воздуха при пожаре.
• Класса Ф5 категории В (высота до 28м), — клетки типа Н3 с возможность попадания воздуха при пожаре. Что касается категорий Г и Д, то в них не имеет значение высота сооружения.

На рисунке пример правильной лестницы для жилых помещений

11. Лестничные клетки типа Л2 необходимо оборудовать световыми проемами в покрытии площадью около 4 м2, при условии наличии просвета между проемами шириной не менее 700 мм. Либо световой шахты по всей высоте лестничной клетки, горизонтальным сечением не меньше 2 м2.
12. Защита лестничных клеток ( для типов Н2 и Н3) от задымления предусматривается в соответствии со СНиПом 2.04.05. В случае необходимости лестницы типа Н2 делят по высоте на отдельные пространства с помощью глухих противопожарных перегородок. Переход из отсека в отсек осуществляется вне лестницы.
13. Лестничные клетки типа Н2 оборудуются глухими (не открывающимися) окнами.
14. Открытые переходы  к конструкциям типа Н1 устраиваются шириной от 1200 мм, высотой ограждения 1200 мм. Расстояние между дверными проемами  в уличной воздушной зоне 1200 мм и между дверными проемами и окном более 2000 мм. Это обеспечивает незадымляемость лестничной клетки.
15. В зданиях с допустимой высотой до 28 м практически любой классности функциональной пожарной опасности могут предусматриваться лестничные клетки типа Л1. Для зданий класса Ф5 (с категориями А и Б) выход в коридор на этажах должен быть предусмотрен посредством  тамбура-шлюза с постоянным доступом воздуха.
16. Для зданий выше 28 м рекомендованы незадымляемые лестничные клетки типа Н1.
17. Лестничные клетки типа Л2 допустимо предусматривать в зданиях с классом пожарной опасности Ф1, Ф2, Ф3 и Ф4 высотой не более 9 м.
18. В зданиях с оборудованными незадымляемыми лестничными клетками устанавливают системы дымоудаления с датчиками дыма во всех общих помещениях (холлы, коридоры, фойе,  вестибюли).

Примечание! Датчики дыма следует устанавливать в любых местах, где существует вероятность возгорания, они обеспечивают практически полную безопасность людей, находящихся в помещении.

Немаловажный момент – сооружения правильной лестницы на выходе из подвала

Классификация зданий и помещений

Еще несколько понятий, которые мелькали в тексте и, возможно, вызвали вопросы. Речь идет о возможной пожарной опасности, по которой разбиваются на классы сооружения, здания и их части — помещения в зависимости от меры безопасности для людей находящихся в них в случае пожара.

При классификации учитываются многие факторы:

• Возраст.
• Физическое состояние.
• Возможность пребывать в состоянии сна.
• Количество постоянно присутствующих.

Станет понятнее, если приведем несколько классов ФПО (функциональной пожарной опасности):

1. Ф 1 – помещения для постоянного и временного проживания.

• Ф 1.1 – учреждения для детей дошкольного возраста, специальные инвалидов и престарелых граждан, больницы, корпуса для сна школ – интернатов.
• Ф 1.2 – гостиницы, общежития, дома отдыха, пансионаты, санатории.
• Ф 1.3 – жилые многоквартирные дома.

2. Ф 2 – культурно – просветительные и зрелищные заведения.

• Ф 2. 1 – цирки, театры, концертные залы, спортивные сооружения, клубы и другие направления в закрытых помещениях.
• Ф 2.3 – подобные заведения вышеописанным на открытых площадках.
• Ф 2.2 – выставки, музеи, танцевальные залы в закрытых помещениях.
• Ф 2.4 – то же на открытом воздухе и так далее до Ф 5 (читайте первоисточник – СниП).

То, что вы видите на фото – также называется лестничным маршем, все правила по эксплуатации применяются к ней в полной мере

Вышеизложенное является частью дополнительной информации о пожарной безопасности строящихся и готовых сооружений в отношении конструкций лестничных клеток. Мы постарались дать как можно больше полезных сведений на данную тематику, чтобы у вас не осталось вопросов, и были найдены все ответы.

Также в статье имеются полезные рисунки и фотографии, которые позволяют ознакомиться с данной темой наглядно.

Наглядный пример того, как выглядит лестничная клетка в разрезе

Вывод

Обустройство лестничных клеток, как вы уже поняли, требует особого подхода, безусловно, это не касается тех конструкций, что возводят в загородных домах (читайте также статью Высота перил лестницы: от размера до готового изделия).

Хотя и для них есть некоторые требования по технике безопасности:

• Не допускается монтаж лестниц с узкими ступенями и без установки перил, особенно это касается винтовых сооружений, когда люди пытаются сэкономить как можно больше пространства. На таких конструкциях ограждения должны быть расположены с внешней стороны, с соблюдением норм и правил по установке балясин.

Высота перил лестницы: от размера до готового изделия

• Все лестницы должны иметь возможность не только по ним подниматься, но и переносить, в случае чего, различные предметы: коляски с детьми, кресло для инвалидов и многое другое.
• Для деревянных конструкций есть одно важное требование – материал следует должным образом обработать, чтобы исключить возможность возгорания. Запомните, нельзя использовать слишком сухую древесину, так как именно она становится зачастую источником пожара в доме. Цена, в данном случае, не показатель.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Какие бывают типы лестничных клеток: классификация

Лестничная клетка – это важная часть конструкции здания. Необходимо рассмотреть, в чем заключается определение этого понятия, и какая классификация была разработана для упрощения подбора подходящей модели для различных зданий.

Суть понятия

В повседневной жизни понятие «лестничная клетка» встречается очень часто, однако, не все понимают это определение. Для того чтобы разобраться с этим вопросом, следует рассмотреть более подробно лестничную конструкцию здания. Традиционно лестница состоит из маршей с выходом на этажные и промежуточные площадки. Они устанавливаются в специально предусмотренный конструкцией здания проем в перекрытиях, образующий вертикальный просвет. Именно этот проем с установленными в него маршами и называют лестничной клеткой.

Правильно обустроенная конструкция выполняет следующие функции:

• обеспечивает удобное передвижение людей по этажам;
• гарантирует безопасность эвакуации при возникновении возгорания или другой чрезвычайной ситуации;
• никоим образом не нарушает архитектурную композицию здания в целом.

В зависимости от конструкционных особенностей, выделяют различные типы клеток. Более подробно этот вопрос необходимо рассматривать в разрезе требований техники пожарной безопасности.

Правильно спроектированная лестничная клетка обеспечивает удобное передвижение между этажами

Классификация

Лестничные клетки могут выполняться в разных вариациях, в зависимости от высоты здания, общей площади каждого уровня и количества людей, которые могут одновременно находиться в помещении.

Классификация лестничных клеток, согласно правилам пожарной безопасности, выделяет две большие категории: общие и незадымляемые. Первая категория включает в себя большинство внутренних клеток, которые используются в жилых домах старого образца. Они используются ежедневно для перемещения людей по этажам.

Общие лестничные клетки имеют разделение на типы Л1 и Л2 по критерию освещенности конструкции. При этом лестничная клетка, относящаяся к категории типа Л1, освещается естественным путем через оконные проемы, которые обустраиваются в прилегающей к ней наружной стене здания. Клетки Л2 освещаются через проемы в перекрытии дома, которые могут быть как закрытыми, так и открытыми. Эта разновидность конструкций, как и Л1, должна оснащаться дополнительными источниками света в виде светильников или подсветки ступеней.

Типы незадымляемых лестничных клеток относятся к категориям Н1, Н2 и Н3. Такие лестничные клетки обеспечивают безопасность выхода из здания при возникновении возгорания. Их ширина строго регламентируется СНиП и правилами пожарной безопасности. Более подробные характеристики заключаются в следующем:

• Конструкции типа Н1 размещаются снаружи здания. Выход на них обустраивается на открытых балконах или специально вынесенных площадках.
• Для лестниц Н2 отводится отдельная часть внутреннего помещения здания, где доступ воздуха при пожаре производится путем нагнетания потока через вентиляцию.
• Клетка типа Н3 сроится в отдельном помещении, выход на которую производится через специальный тамбур-шлюз. Она представляет собой проходное помещение, ширина которого примерно равняется габаритам клетки. При возгорании шлюз защищает эвакуационный выход от задымления и огня. Дополнительная вентиляция может подаваться с помощью специального оборудования и включается автоматически.

Разновидности лестничных клеток в зависимости от классификации

Требования к параметрам

Для того чтобы пользоваться лестничными клетками было удобно и безопасно, для них устанавливаются строгие параметры. Одним из важнейших является ширина. Для небольших зданий лестничные клетки могут иметь минимально допустимые габариты. Ширина таких пролетов составляет 70-80 см. Для мест незначительного скопления людей устанавливается среднее значение в 90 см для клеток Л1 и Л2. Если же на этаже находится более 150 человек, в целях безопасности этот показатель увеличивают до 120 см. Ширина для лестничной клетки в общественных местах должна составлять минимум 130-135 см. Преимущественно это касается категорий типа Н1 и Н3. Иными словами, при одновременной эвакуации находящихся в здании людей не должна создаваться давка и перегруз на лестничную конструкцию.

Схематическое изображение рекомендуемых параметров лестничных клеток

Высота конструкции устанавливается на уровне 2 метров. Зазор между параллельно расположенными маршами должен быть не менее 10 см. Ширина лестницы должна соответствовать выходу на промежуточную площадку или на этаж. Ширина проступи берется в пределах 25-29 см. При этом уклон должен соответствовать соотношению подступенка и проступи в 1:1,5 при средних значениях. В таком случае передвижение по ступеням будет удобным, так как ширина шага совпадает с установленными среднестатистическими параметрами.

Допускаются незначительные отклонения, но только если они укладываются в интервалы по формулам безопасности и удобства. В первом случае это сумма параметров ступени, а во втором – их разница, что составляет 45-46 и 12-13 соответственно.

Что касается материалов, выбирать нужно негорючие и термоустойчивые образцы. Идеальный вариант – бетонный марш. Ограждения зачастую делаются из металла и дополняются деревянными перилами для удобства и комфорта человека. Соблюдение правил при строительстве лестничных клеток – это обязательное условие для введения здания в эксплуатацию.
