лаги для пола размер бруса:как правильно выбрать и уложить

Содержание

Выбирая лаги для пола, размер бруса, материал, из которого
он изготовлен, и состояние древесины — это то, на что нужно обращать внимание.
Не менее важно выполнить точные расчёты и соблюсти технологию монтажа лаговой
подосновы. Но и это не всё — знание способов укладки лаг на различные основания
поможет грамотно подготовить помещение к настилу полового покрытия.

Для чего нужны лаги

При большинстве способов монтажа пола, классическим, и часто
используемым, остаётся вариант, с применением конструкции из лаг. Это
поперечные опоры, служащие подосновой, на которое укладывается черновое или
готовое чистовое половое покрытие.

Назначение лаг:

• равномерное распределение нагрузки на базовое
  основание;
• уменьшение прогиба полового настила;
• вентиляция подпольного пространства.

Самым популярным материалом для лаг являются деревянный брус
или доска.

Брус и доска для пола

Функции лаг и требования к ним

Полезные функции лаговой
подосновы:

• скрытие
  инженерных коммуникаций;
• нивелирование
  перепадов уровней, достижение ровной горизонтальной поверхности для настила
  пола;
• удобство в
  утеплении — равномерная закладка утеплителя в ячейки без увеличения толщины
  подосновы;
• шумоизоляция.

Конструкция пола на брусьях имеет достаточную для повышенных нагрузок и укладки массивного материала жёсткость.

Преимущества лаговой
подосновы из бруса:

• простота в
  ремонте отдельных участков;
• сохранение целостности полового настила при
  сезонных воздействиях внешней среды за счёт одинаковых деформационных свойств
  элементов из дерева — бруса и настила;
• незначительная нагрузка на несущие конструкции
  из-за лёгкости материала;
• относительно небольшая цена деревянного бруса.

При этих положительных качествах, стоит учитывать то, что лаговая
конструкция уменьшает высоту помещения.

Приблизительные показатели уменьшения высоты комнаты

Лаговая система относится
к капитальным сооружениям, и независимо от того применяются лаги из досок или
используется брус, к древесине предъявляются требования:

• цельномассивность;
• малая смолистость;
• отсутствие
  коры;
• низкая
  сучковатость;
• отсутствие
  продольно-поперечной кривизны.

Допускается наличие в
древесине незначительного количества здоровых, сросшихся с основой и не имеющих
загниваний сучков.

Особенности конструкции
спланированной системы устройства пола в конкретном помещении и вариант
применяемого настила определяют выбор лаг — из бруса или досок. Чаще
применяется брус.

Важно — дерево должно пройти термическую обработку (сушку) в сушильной камере.

Выбор древесины

Под лаги могут
использоваться нестроганные доски или брус из лиственных, хвойных пород.

Хвойные деревья
дешевле, самые доступные — ель, сосна.

Брус из хвойных пород деревьев

Этот материал имеет
достаточную прочность, но в большей степени, чем лиственные породы, подвержен разрушающим
действиям влажной среды. Оправданным будет применение материала из хвои в
отапливаемых сухих помещениях.

Основа для пола из лиственных пород дороже за счёт более
высокой цены на материал. Но конструкция из такой древесины имеет хорошую
биостойкость, значительно лучше противостоит процессам гниения.

Главный минус этого материала — невысокая прочность на изгиб,
поэтому необходимо с осторожностью использовать лаги из лиственных деревьев при
планируемых больших нагрузках на пол. Не рекомендуется применять мягколиственные
виды дерева — липа и тополь.

Соединяет в себе все полезные для лаг свойства сибирская
лиственница. Это хвойное дерево не боится влажности и имеет хорошую прочность,
которая со временем только увеличивается. Даже при использовании
стройматериалов из сибирской лиственницы в бане, конструкция прослужит
несколько десятилетий, без потери эксплуатационных качеств.

Брус из сибирской лиственницы

Более высокие затраты на такой
материал окупаются за счёт его долговечности.

Влажность древесины

Важный параметр используемой
в строительстве древесины — это влажность. Она не должна превышать 20%, оптимальное
значение — в пределах — 12%.

Существует несколько
способов определения степени насыщения волокон дерева водой.

Визуальный способ

Самыми простыми, но не
дающими точности методами определения влажности материала, могут быть:

• по звуку
  при ударах молотком: сухой брус звонче;
• фрезерованием
  бруса: слишком насыщенный водой материал при сверлении оставляет влажный ореол вокруг
  отверстия, пересушенный дымит, при нормальной влажности — следов не остаётся.
• снятием
  тонкой стружки рубанком: у сырого дерева стружка мнётся, у высушенного,
  пригодного для использования — ломается и крошится.
• химическим
  карандашом — на слишком влажном дереве проведённая карандашом по свежему спилу
  черта синеет.

Зная вид древа, опытные
резчики могут определить степень насыщения его влагой по цвету, весу или поперечным,
продольным трещинам.

Бракованный брус повышенной влажности

Расчётный метод

Этот метод основан на
взвешивании пробной секции бруса, до и после сушки. Алгоритм следующий:

1. На
   расстоянии, не менее 30 см от торца бруска, вырезается сегмент шириной до 2 см.
2. Тщательно
   очищенную секцию взвешивают на точных, с погрешностью до сотых грамма, весах, полученное
   значение записывают.
3. Отрезок
   бруса помещают в сушилку (камеру или духовую печь) с постоянной температурой в
   пределах 100^оС.
4. Через 5
   часов проба взвешивается, результат фиксируется.
5. С
   интервалом 1-2 часа производятся последующие измерения до отсутствия изменений
   в показаниях веса.

Далее, по формуле,
высчитывается абсолютная влажность исследуемого материала:

W = (m – m₀) × M₀ × 100%,

где m и m₀ — масса пробной секции
до и после полного высушивания, соответственно.

Использование электронного прибора

Для инструментального, наиболее точного, определения влажности дерева используют
электронные влагомеры.

Ими можно производить замеры любых видов дерева в различных условиях. В
основе принципа лежит зависимость электропроводности материала от степени насыщения
его влагой.

Игольчатый влагомер для древесины

В быту чаще применяются контактные (игольчатые) и бесконтактные
влагоизмерители.

В первом варианте иглы прибора вводят в древесину и производят замер
влажности в этой точке, показания выводятся на индикатор. При помощи таблицы
температурной корректировки определяются уточнённые результаты влажности
древесины.

Бесконтактные измерители влажности анализируют диэлектрическую
проницаемость дерева, на основании чего определяют процент содержащейся в нём
влаги. На показания этих приборов не влияют температуры древесины и окружающего
воздуха, поэтому не требуется температурная коррекция.

Использование на практике знаний о влажности бруса, из которого монтируется
основание для пола, очень важно. У высушенной до нормальных значений древесины
значительно выше эксплуатационные качества:

• прочность;
• противодействие
  загниванию;
• долговечность.

Конструкции, изготовленные из влажной
древесины, создают большую вероятность их последующей деформации, что может
привести к порче полового настила.

Деформация пола по сырому брусу

Размеры лаг для пола

При относительной простоте монтажа лаг, необходимо
скрупулёзно подойти к подготовительному этапу, связанному с расчётом параметров
бруса и проведением разметки для его укладки. От этого зависит качество
настила, надёжность его эксплуатации, долговечность.

Базовыми данными для расчёта являются:

1. Назначение и габариты помещения.
2. Тип основания, на которое укладываются брусья
   (стяжка, опоры, ростверки фундамента).
3. Расположение лаг — одностороннее или в виде
   решётки.

В коридорах и проходных комнатах лучше монтировать каркас в поперечном движению направлении. Это позволит использовать брус меньшего размера.

Стандартные размеры

Существуют стандартно усреднённые значения, которые принимаются
для расчётов сечения лаг и расстояния между ними, в пропорции с длиной пролёта.

Таблицы соотношений

Эти данные могут использоваться для уточнённых расчётов шага
между лагами.

Как вычислить размер и сечение

Чтобы правильно рассчитать, какого размера брус следует использовать для лаг
пола, нужно измерить габариты помещения и выбрать направление укладки лаг —
вдоль или поперёк,

Для компенсации сезонных расширений дерева длина цельных брусков или
сборной конструкции берётся на несколько сантиметров меньше расстояния между
стенами, перпендикулярно которым они укладываются.

На выбор сечения или толщины бруса оказывают значение:

• материал
  древесины;
• толщина
  будущего настила;
• расстояния
  между пролётами или точками опоры бруса;
• интенсивность
  движения в помещении;
• возможные
  нагрузки на половое покрытие.

Для жилых помещений за номинальное значение принимается
нагрузка 300 кг/м².

При длине комнаты менее 2 м можно использовать лаги сечением
100 × 50 мм.

Оптимальным считается брус, опорное ребро которого в 1,5-2
раза превышает ширину.

Стандартный брус

Совет — выбирать лаги с запасом по сечению, учитывая толщину утеплителя и нагрузку.

Выбрать шаг между лагами

При уточнённом расчёте межлаговых расстояний обязательно
учитывается высота настила пола и нагрузка на него. Указанные в таблице
рекомендации приведены для пустых помещений, поэтому необходимо принимать соответствующие
поправки, в зависимости от конкретных условий:

1. В помещениях с мебелью (спальни, гостиные), при
   одинаковой толщине полового настила, приведённые шаговые расстояния уменьшаются
   на 5-10 см.
2. Чем тоньше половой настил, тем шаг делается
   меньше.

Пример. Если доска пола толщиной 2 см, то расстояние между
соседними брусьями не должна быть больше 30 см. При каждом увеличении толщины покрытия
на 5 мм, шаг можно увеличивать на 10 см.

Установка лаг для пола

Несмотря на то, что
лаги, чаще всего, непосредственно не взаимодействуют с внешней средой, дерево —
материал, требующий защиты, поэтому перед укладкой брус должен пройти
антисептическую и огнеупорную обработку.

Предварительная антисептическая обработка бруса

Лучшая прочность лаговой
конструкции для всех видов оснований достигается установкой бруса на ребро.

Различные способы
установки лаг имеют и некоторые особенности выполнения этих работ.

Установка на деревянные перекрытия

Наиболее распространённым в своём доме является перекрытие
по несущим балкам. Конструкция из деревянных лаг по таким несущим элементам считается
очень надёжной для всего пола. Способ крепления брусьев зависит от вида балок:

1. Прямоугольные или квадратные.
2. Круглые.

Ровность пола достигается выравниванием самих балок или за
счёт лаг.

Крепление к балкам

Если не получается выставить
ровно балки, брус крепится к их боковой части. Такой способ даёт наилучшее
выравнивание всей конструкции по горизонту, без использования регулирующих опор
или подкладок.

Боковое крепление к балкам

1 — Несущее балки.

2 — Лаги.

3 — Саморезы.

Крепится брус к балкам саморезами, по длине в 2,5 раза
превышающей его ширину.

Укладка поперёк балок

Хорошая жёсткость
системы получается при укладке лаг поперёк деревянного перекрытия.

Последовательность
укладки такого основания:

• на
  противоположных сторонах перекрытия укладываются бруски;
• каждый
  из брусков выставляется по уровню в горизонтали;
• бруски
  ровняются между собой в одной плоскости, подкладыванием под один из них
  деревянных клиньев или металлических пластин;
• остальные
  поперечины укладываются по натянутому между контрольными лагами шнуру.

Этот вариант
даёт возможность использовать бурс с меньшим сечением.

Поперечная установка лаг на балки

Брусья соединяются с балками саморезами или при помощи
металлических уголков.

В зависимости от вида деревянного перекрытия предъявляются
свои требования к использованию изоляционных материалов:

1. На межэтажной конструкции, разделяющей жилые
   зоны, достаточно укладки звукопоглощающего материала (это может быть черновой
   пол из ДСП или ОСБ) и устройства пароизоляции. В качестве пароизоляционной
   мембраны можно использовать полиэтиленовую плёнку, которая крепится с нахлёстом
   15 см к балкам.
2. На деревянном перекрытии, отделяющем жилое
   помещение от подвала или чердака, создаётся «пирог».

Его основная функция — отсечь холод, поступающий из
неотапливаемых помещений или цокольного этажа.

Пирог деревянного перекрытия

Толщина слоя утеплителя и изоляционные материалы выбираются
в зависимости от конкретных требований к половому покрытию.

Установка на бетон

При монтаже лаг на бетонную стяжку необходимо придерживаться
следующей последовательности:

1. Подготовить основание — очистить от пыли,
   обработать грунтовочным составом.
2. Положить гидроизоляционный материал с нахлёстом
   на стены и между рулонными листами не менее 15 см, стыки плотно соединить
   скотчем.
3. Выровнять лаги по горизонтали, закрепить на
   бруски у противоположных стен, на расстоянии 3-4 см от стен.
4. Натянуть между контрольными лагами маячковый шнур.
5. С рассчитанным шагом, уложить на основание другие
   брусья.
6. Высверлить под дюбели или анкерные распорки
   отверстия в бетоне, на расстоянии не более 70 см друг от друга, зафиксировать
   бруски на стяжке.

Достижение правильного уровня основания по маякам
производится деревянными столбиками, клиньями из пластика или применением
втулок, регулирующих высоту брусьев.

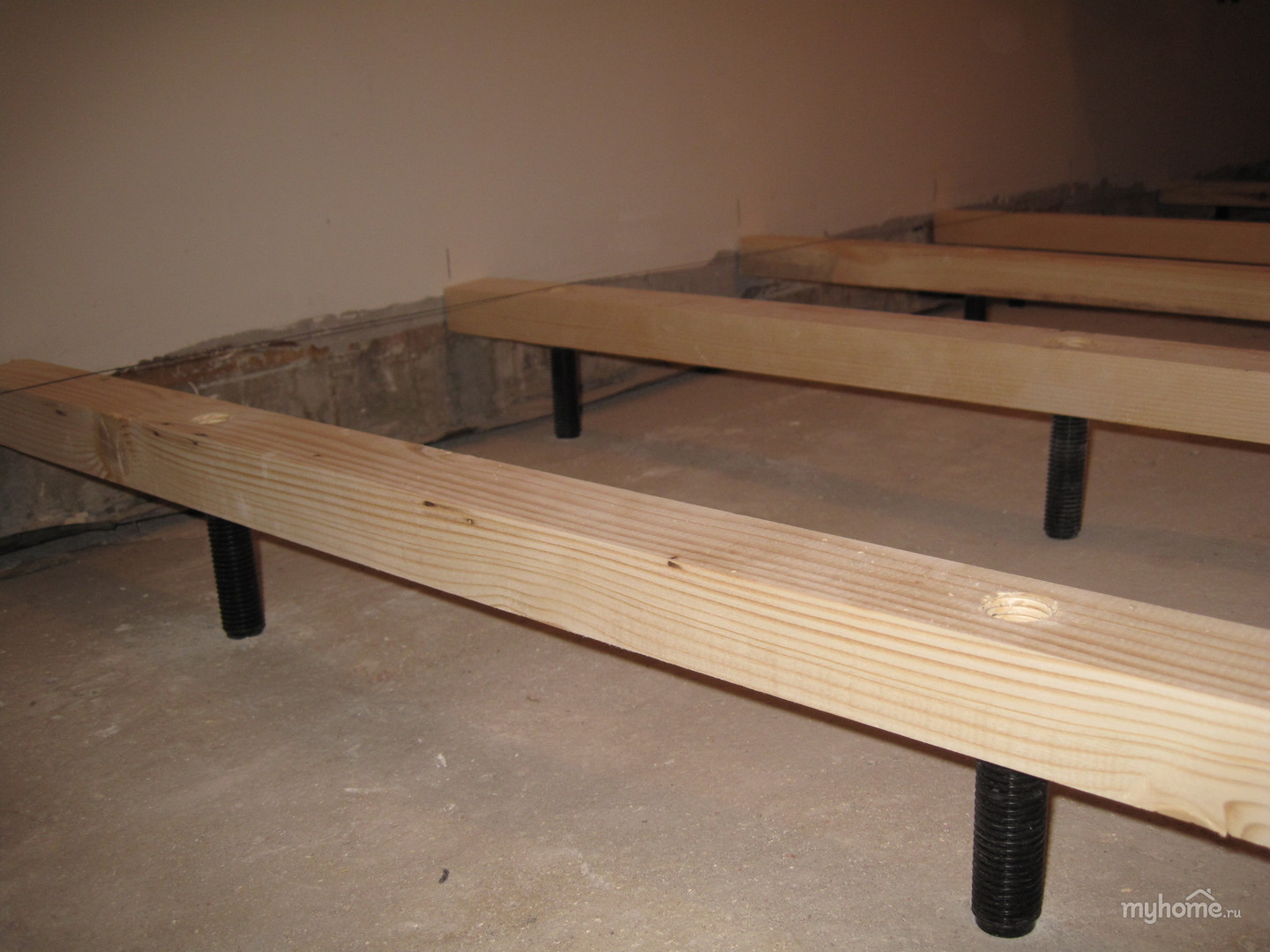

Регулированные лаги на втулках

Установка по грунту

Перед финишным покрытием между лагами закладывается материал
для утепления и пароизоляции.

Как вариант, пошагово технология укладки лаг по грунтовому
основанию выглядит так:

1. Хорошо уплотнить землю, выровнять основу.
2. Засыпать и утрамбовать дренажный слой из песка,
   гравия или гранитной крошки.
3. Сделать фундамент для опорных столбиков —
   деревянную опалубку залить слоем бетона, с армированной сеткой.
4. Застывший бетон накрыть рубероидом, выложить из
   кирпичей опорные столбики.
5. Для гидроизоляции на столбики уложить рубероид
   (2-3 слоя), промазать битумом.
6. Лаги уложить на столбики и закрепить.

Между лагами можно установить
черепные бруски или произвести нижнюю подшивку для настила чернового пола.

Монтаж по столбикам

На черновое основание стелется
гидроизоляция (рубероид или плёнка) и укладывается любой вид теплоизоляционного
материала. Утеплитель от финишного пола отделяют пароизоляционной мембраной.

Как усилить половые лаги

Усиление лаговой системы производится для увеличения запаса прочности или
укрепления её отдельных участков при их повреждении.

Вариантов усиления несколько:

• монтаж
  одной или нескольких дополнительных опор под брусом, перед этим выровняв
  систему в горизонтальной плоскости при помощи домкрата;
• установка
  с одной или двух сторон бруса деревянных или металлических накладок,
  скрепленных болтами с шайбами;
• замена
  повреждённого участка на протез из металлического прута или швеллера;

Современным способом усиления лаг является армирование бруса углеродным
волокном, с фиксацией эпоксидным клеем.

Армирование бруса углеволокном

Углепластик клеится
несколькими слоями до достижения требуемой жёсткости бруса. Малый вес, не
утяжеляющий конструкцию, и простота работы делают этот материал популярным.

Сращивание лаг

При укладке в больших помещениях брус можно сращивать.

Основные способы соединений:

1. При помощи деревянных накладок или Т-образных
   пластин.
2. Внахлёст.
3. В пол дерева.
4. В лапу.

Большей прочностью на прогиб и смещение обладают соединения
последних двух видов.

Варианты сращивания лаг

Места соединений промазывают водостойким
клеем, фиксируют сращиваемые элементы болтами или при помощи оцинкованных
накладок.

Обязательные условия при использовании
составных лаг:

• в местах сопряжений должны быть оборудованы
  опоры;
• участки соединений соседних брусьев располагаются
  со смещением, не менее метра.

Пол на лагах — это практичный и
доступный вариант. Знание того, как выбрать древесину и правильно рассчитать параметры
используемого материала, принесут практическую пользу. А соблюдение технологий
устройства лаговой системы в различных условиях позволит своими руками
оборудовать надёжное покрытие, предотвратит риск его преждевременного ремонта.

Деревянный пол на лагах: технология установки лаг

Благодаря своей экологичности, эстетической привлекательности и природной натуральности, которая обеспечивает тепло и уют во всем доме, деревянные полы с давних времен и до сегодняшнего дня не теряют своих позиций в загородном строительстве и не только. Выбирая для себя такой вариант обустройства полов, как деревянный пол на лагах, возникает множество вопросов: что такое лаги для пола, как они устанавливаются и многое другое. Данная статья предоставит на них исчерпывающие ответы.

Содержание

1. Что такое лаги
2. Выбор древесины для лаг и настила
3. Какое необходимо расстояние между лагами пола
4. Установка лаг для пола
5. Укладка лаг на деревянные перекрытия
6. Укладка лаг на бетонное основание
7. Укладка лаг по грунту
8. Устройство деревянного пола по лагам

Что такое лаги

Лаг — поперечная балка, на которую укладывается настил пола. Лаги представляют собой бруски или доски и могут быть деревянными, полимерными, металлическими или железобетонными. Чаще  всего используют деревянный брус, потому что этот материал более дешевый, общедоступный и конструктивный в случае монтажа деревянного пола. Хотя обустройство пола на лагах из других материалов практически не отличается.

Функциональные преимущества использования лаг:

• Увеличение шумоизоляции;
• Правильное перераспределение нагрузки на нижележащие слои;
• Наличие проветриваемого подполья, в котором при желании можно проложить инженерные коммуникации;
• Увеличение теплоизоляции пола;
• Создание ровной поверхности для настила досок пола;
• Прочность конструкции и устойчивость к нагрузкам;
• Доступность элементов для их быстрой замены в случае повреждения.

Выбор древесины для лаг и настила

Лаги можно подобрать из массива недорогих пород дерева: сосны, ели, пихты. Реже используется лиственница, так как она дороже. Достаточно взять древесину 2 или 3 сорта с влажностью 18-20%.

Сечение бруса для лаг должно быть прямоугольным. Высота должна быть в 1,5-2 раза больше ширины. Именно с таким сечением лаги выполняют свои функции как нельзя лучше, выдерживая нагрузки.

Размеры лаг подбираются в зависимости от пролета, который представляет собой расстояние между брусьями нижней обвязки, и от толщины используемого утеплителя.

Примеры сечения лаг для различных пролетов (если шаг между лагами равен 70 см):

Размеры сечения лаг в зависимости от размера пролета

Если ширина пролета имеет промежуточное значение, необходимо брать ближайший вариант с запасом прочности.

Настил выполняется из таких пород дерева, как сосна, ель и пихта в помещениях с малой проходимостью, потому что древесина этих пород мягкая. На ней легко остаются вмятины от каблуков и других механических повреждений. Если все же решили настелить пол именно из этой древесины, тогда к ней необходимо очень бережно относиться.

Дуб является самым прочным материалом. Настил из него можно выполнять в любых помещениях, даже офисных и промышленных. Единственный недостаток древесины дуба — его немаленькая цена.

Сибирская лиственница такая же твердая, как и дуб. Благодаря смолам она не гниет, поэтому может использоваться в бане.

Осина и ольха используется в спальнях и детских комнатах, так как их древесина полезна для здоровья.

Сорт древесины подбирается в зависимости от финансовых возможностей и покрытия, которым будут вскрываться доски. Нет смысла покупать высший сорт, если собираетесь пол красить, в таком случае лучше взять второй сорт. Первый сорт идеально подойдет под прозрачные лаковые покрытия. А третий сорт можно использовать для полов в технических и подсобных помещениях.

Влажность древесины должна составлять 12%. Если доска будет влажной, то со временем «ссохнется», и появятся щели. Если доска будет пересушенной, она может растрескаться.

При покупке необходимо осмотреть доски на предмет дефектов. Бракованные отложить. Купить доски с запасом 15% .

Чтобы обезопасить дерево от жучков, грибков и другой плесени, все деревянные конструкции подпола обрабатываются антисептиками. Нижние венцы дома, балки, лаги и половые доски с нижней стороны необходимо обработать  2 раза, сделав промежуток в 3-5 часов. Против плесени можно использовать такие средства: фтористый натрий, кремнефтористый аммоний, препарат ХХП и МХХЦ, препарат ВВК-3, кремнефтористый натрий. Эти препараты водорастворимые, ими можно опрыскивать доски или наносить кисточкой.

Доски настила желательно обработать антипиренами, чтобы снизить их горючесть. Узнайте про утепление деревянных полов.

Какое необходимо расстояние между лагами пола

Шаг лаг напрямую зависит от толщины настила пола. Если для покрытия используются прочные толстые доски, тогда лаги можно располагать относительно редко. Если покрытие не очень прочное и тонкое, тогда лаги располагаются часто.

Шаг лаг в зависимости от толщины половой доски:

Зависимость расстояния между лагами от толщины финишной доски настила

Чтобы более точно определить расстояние между лагами пола придется произвести некоторые расчеты.

Пример:

Длина комнаты = 11  м.

Ширина лаги = 0,15  м (11 см).

Учитывая, что полова я доска будет иметь толщину около 0,025 м (25 мм), предполагаем, что расстояние между лагами должно быть между 40 см и 50 см. Усредняем наши предположения до 45 см.

Предполагаемое расстояние между лагами 0,45  м.

Условно обозначим кол-во лаг — x .

Ширина всех лаг = 0,15x .

Первые лаги располагаются на расстоянии 0,03 м от стены (30 мм). Поэтому

Расстояний между лагами будет =x-1 .

Расстояние между всеми лагами = 0,45(x-1) .

Составляем уравнение:

Длина комнаты = ширина лаг + расстояние между всеми лагами + расстояние до стен

11=0,15x+0,45(x-1)+0,06 ;

Решаем,

11=0,15x+0,45x-0,45+0,06;

11=0,6x-0,39;

11,39=0,6x;

x=18,983333.

Кол-во лаг не может быть не целым числом, поэтому округляем значение.

Кол-во лаг =19  штук.

Сумма всех расстояний между лагами = 11-0,06-19*0,15=8,09 м.

Делим сумму всех расстояний на кол-во расстояний: 8,0919-1=0,44944444.

Итого: точное расстояние между лагами должно равняться 0,4494 м = 44,94 см.

Важно! Стоит уточнить, что столь точные расчеты проводить необязательно, вполне достаточно взять расстояние между лагами по усредненному значению, зависящему от толщины настила пола и ширины лаги. Если под конец монтажа лаг расстояние оказалось неточным, ничего страшного, сделайте шаг между последними лагами меньше, будет прочнее конструкция.

Установка лаг для пола

Устройство пола по лагам производится как по земляному основанию, так и по перекрытиям зданий.

Укладка лаг на деревянные перекрытия

Укладывая лаги на деревянные перекрытия, лучше крепить их к боковым сторонам балок

Лаги крепятся к балкам. Но учитывая, что балки вряд ли имеют идеально ровный уровень, лучше крепить лаги к боковым сторонам балок.

В таком случае горизонталь лаг проверяется контрольной рейкой, нет необходимости в использовании подкладок. Закреплять лаги лучше всего шурупами, которые имеют диаметр 6 мм и длиннее ширины лаг в 2,5 раза.

Важно! Чтобы не расщепить доску, в балке и лаге можно предварительно просверлить отверстие, используя сверло на 2,5 мм меньше диаметром, чем шуруп.

Если балки располагаются на слишком большом расстоянии друг от друга, придется делать двойные лаги. Сначала уложить слой лаг на балки, а затем сверху них еще один, но уже с меньшим шагом.

Укладка лаг на бетонное основание

Существует два способа укладки лаг на бетон.

Первый способ предполагает подкладки разной толщины между лагами и бетоном для того, чтобы выровнять уровень. Этот способ используют довольно часто, но он не самый лучший, так как со временем подкладки могут усохнуть, деформироваться, или вылететь, после чего пол начинает скрипеть, прогибаться и др.

Лаги лучше укладывать на цементную стяжку, а не на подкладки

Второй способ заключается в заливке цементной стяжки для выравнивания поверхности пола. Затем уже на эту стяжку ровно укладываются лаги. В таком случае пол не деформируется, а стяжка обеспечивает надежную и прочную опору по всей длине.

Перед укладкой лаг на бетонное основание необходимо провести ряд мероприятий:

• Гидроизолировать основание, так как бетон хорошо впитывает влагу. Можно использовать полиэтиленовую пленку 200 мм.
• Положить слой гидроизоляции и шумоизоляции. Звукоизоляционные прокладки нужны, чтобы погасить ударный шум, укладываются непосредственно под лаги. Можно использовать подложки из пробки или вспененного полиэтилена толщиной 1-4 см.
• Выполнить стяжку пола, либо цементную, либо сухую.

После всех этих процедур можно провести укладку лаг. Для этого желательно брать брус, равный длине комнаты. Если это невозможно, тогда хотя бы не использовать брус менее 2 м длиной, это нецелесообразно. Если не хватает длины, брус можно стачать между собой торцами.

Важно! При укладке соединенных лаг необходимо стыки соседних рядов располагать не на одном уровне, а смещать на 0,5-1 м.

Настилать лаги на мягкий утеплитель нельзя, так как они будут неустойчивыми. В таком случае утеплитель необходимо настелить полотнами строго между лагами. Если остаются свободные щели или ячейки, их можно заполнить обрезками утеплителя.

Укладка лаг по грунту

Лаги укладываются на опорные столбики из кирпича

Первым делом необходимо разровнять и утрамбовать поверхность грунта. Эту работу можно выполнить вручную, используя большое бревно, снизу к нему прибить доску, и перемещая вдвоем бревно по поверхности, трамбовать ее. Доска должна быть минимум 50 мм толщиной и чуть больше диаметра бревна.

Теперь необходимо произвести замеры и разметку для столбиков опор под лаги. Если опорой для лаг будут служить брусья нижней обвязки, тогда можно ставить отметки прямо на брусьях карандашом. Если — ростверк, покрытый рубероидом, ставим отметки на рубероиде.

Расстояние от первой лаги до стены должно составлять от 3 до 20 см.

Для оборудования опорных столбов под лаги необходимо выполнить фундамент под эти столбы. Он может быть отдельный для каждого столбика, а может быть под ряд столбов. Минимальные размеры фундамента под один столб 40*40  см, высота должна быть минимум 20 см, из которых 5 см должно быть выше грунта.

Чтобы залить фундамент под столбы:

• От намеченной на балках оси лаг откладываем в обе стороны по 20 см. Намечаем их.
• Между отметками натягиваем шнур.
• Делаем тоже самое в перпендикулярной к лагам плоскости, чтобы наметить углы столбов, которые будут находиться в местах пересечения шнурков.
• В углах устанавливаем колышки. На этом этапе можно снимать шнурки.

Важно! Если делается фундамент под ряд столбов, тогда помечаем шнурками только края ряда.

• В намеченных местах снимаем часть грунта. Утрамбовываем, засыпаем щебень, снова утрамбовываем.
• В выступающей части фундамента делаем опалубку высотой 10 см.
• Чтобы гидроизолировать бетонный фундамент, в яму укладывают полиэтиленовую пленку. Если грунт глиняный, или ранее выполнялся глиняный замок, тогда гидроизолировать не нужно.
• Армируем  сеткой, сваренной из металлической арматуры 8 мм диаметром. Ее необходимо установить чуть ниже середины будущего бетонного слоя.
• Заливаем бетон. Чаще всего используют «тощий бетон», в котором больше заполнителя (песка, щебня), чем вяжущего элемента (цемента).  Но лучше использовать такой же бетон, как и для фундамента всего здания.
• Даем высохнуть в течение 1-3 суток.

После высыхания бетона можно выполнить гидроизоляцию. Для этого нарезаем материал клаптями по размеру столбика, т.е. 40*40 см , можно сделать напуск в 0,5-1 см. Укладываем непосредственно на бетон, не промазывая битумом.

Важно! Очень часто о гидроизоляции на этом этапе забывают, выполняя ее только между кирпичом и лагами. А ведь бетон хорошо впитывает влагу, так как не рассчитан на использование в условиях повышенной влажности.

Схема обустройства опорных столбиков под лаги

Далее укладываем кирпичи. Достаточно будет двух слоев, последний из которых должен располагаться перпендикулярно длине лаги. Для кладки используем цементно-песчаный раствор, кирпич марки не менее М 100.

Прокладываем гидроизоляцию по кирпичу. Нарезаем рубероид 25*25 см , по размеру кирпичного столбика, и кладем сверху.

Сверху укладываем звукоизоляционную прокладку, которую можно закрепить, чтобы не съехала.

Так как пол на лагах должен получиться идеально ровным, необходимо тщательно выверить горизонталь лаг. Для этого первыми укладываем «маячные» лаги, крайние от стен и на расстоянии 2 м друг от друга.

Важно! Проверяем горизонтальность лаг относительно земли и относительно друг друга. Если лаги получились неровные, тогда лишнее снимаем рубанком, а под прогибы подкладываем подкладки. Максимальное отклонение должно быть 1 мм на 1 м.

Укладываем все промежуточные лаги.

Крепим лаги к столбикам уголками, используя саморезы, которые должны войти в брус лаги на 3-5 см. Вторую часть уголка закрепляем к опоре дюбелями.

Устройство деревянного пола по лагам

Схема обустройства деревянного пола по лагам

Перед укладкой чистового пола желательно выполнить малярку стен, чтобы не загрязнить доски.

Утеплитель можно укладывать в пространство между лагами

После укладки лаг необходимо провести теплоизоляцию пола. Утеплять можно пенополистиролом, базальтовым волокном или другим материалом, и укладывать его стоит в пространство между лагами, если они установлены на твердое основание. Если лаги установлены по грунту, тогда утеплитель стелится на черновой пол.

Укладка пола на лаги начинается из угла комнаты, дальнего от двери. Первый ряд настилаем с зазором 10 мм от стены, разворачивая доску шпунтом к ней. Это необходимо, чтобы компенсировать расширение дерева в процессе эксплуатации. Закрепляем саморезами к лагам.

Важно! Чтобы не расщепить доску, отверстия засверливаем заранее.

Если размер досок настила менее длины комнаты, тогда следующие ряды укладываем со смещением. Вставляем их в пазы предыдущего ряда, с обратной стороны закрепляем саморезами так, чтобы спрятать шляпку.

Важно! Годичные кольца на досках пола чередуем. В одном ряду они должны располагаться в одну сторону, в другом — в другую.

Все доски прижимаем плотно друг к другу и хорошо закрепляем к каждой лаге.

Последний ряд досок закрепляем шурупами таким образом, чтобы плинтус скрыл шляпки. Все крепления досок возле стены производим так, чтобы скрыть их плинтусом.

Устройство деревянного пола по лагам является одним из самых востребованных и долговечных. К тому же, такой пол легко ремонтируется. Главное, тщательно контролировать и проверять правильность укладки лаг, тогда конструкция получится прочная и долговечная.

Балка – APA – The Engineered Wood Association

Преимущество высоких эксплуатационных характеристик

Основы I-балки

I-образная балка представляет собой прочные, легкие I-образные конструкционные элементы из инженерной древесины, отвечающие строгим стандартам качества. Двутавровые балки состоят из верхней и нижней полки, устойчивых к изгибу, объединенных стенками, обеспечивающими исключительное сопротивление сдвигу. Материал полки обычно представляет собой клееный брус (LVL) или цельный пиломатериал, а стенка изготавливается из фанеры или OSB. Надежное сочетание структурных характеристик приводит к универсальному, экономичному элементу каркаса, который легко установить в жилых и небольших коммерческих проектах.

Общие области применения двутавровых балок

Двутавровые балки широко используются при возведении полов и крыш жилых домов. Они идеально подходят для длинных пролетов, в том числе неразрезных пролетов над промежуточными опорами. Поскольку двутавровые балки прямые и точные, строителям легче избежать выпуклости и поддерживать ровную поверхность каркаса. Кроме того, деревянные двутавровые балки обычно имеются в наличии и легко доступны на глубине, которая соответствует потребностям жилого каркаса.

Общие глубины

9-1/2″, 11-7/8″, 14″, 16″. Ширина фланца варьируется от 1-1/2 дюйма до 3-1/2 дюйма; длинные длины легко доступны.

Общего назначения

Двутавровые балки широко используются для каркаса полов и крыш. Многие производители-члены APA имеют средства разработки программного обеспечения; свяжитесь с производителем (справа) для получения дополнительной информации.

APA PRI-400

Двутавровые балки с характеристиками APA (PRI) производятся в соответствии со стандартом APA PRI-400 для двутавровых балок для жилых помещений . Этот стандарт производительности содержит удобную в использовании таблицу допустимых пролетов для применения в строительстве жилых этажей, что позволяет проектировщикам и строителям выбирать и использовать двутавровые балки различных производителей, используя только один набор таблиц пролетов. PRI APA распознаются через ICC-ES ESR-1405.

Знак качества APA

Товарные знаки APA появляются только на продуктах, произведенных заводами-членами APA. Знак означает, что качество продукции подлежит проверке с помощью аудита APA — процедуры, предназначенной для обеспечения производства в соответствии со стандартами производительности APA или стандартом, указанным в знаке.

Публикации I-Joist

Двутавровые балки с рейтингом производительности APA

Содержит информацию о номинальных значениях пролетов, сведениях об установке, конструкциях консолей, архитектурных спецификациях и технических характеристиках двутавровых балок с рейтингом производительности APA.

Скачать >

Библиотека ресурсов

Получите доступ к полному списку публикаций APA о двутавровых балках в библиотеке ресурсов APA.

Противопожарные комплекты для деревянных двутавровых балок

Узнайте о нескольких вариантах, повышающих противопожарные характеристики двутавровых перекрытий и отвечающих требованиям Международного кодекса жилищного строительства (IRC), посетив страницу противопожарных конструкций двутавровых балок.

Перейти >

Технические темы TT-015: Деревянные перекрытия с двутавровыми балками, пожарные и пожарные

Обсуждение долговечности и безопасности деревянных перекрытий с двутавровыми балками при пожарах. Включает рекомендацию APA по повышению огнестойкости всех конструкций перекрытий и балок в соответствии с Международными строительными нормами.

Загрузить >

Технические темы TT-126: Применимость товарных знаков APA к изделиям из инженерной древесины, покрытым огнезащитными покрытиями

Содержит вопросы и ответы, касающиеся огнезащитных покрытий. Сертификация и проверка изделий, обработанных огнезащитными покрытиями, не входят в сферу действия АПА.

Загрузить >

Технический документ: Основы положений IRC по мембранной защите

APA, AWC и WIJMA совместно разработали этот документ, в котором описывается история, предыстория и цель положений IRC по противопожарной защите полов, а также используемые методы. для установления эквивалентности и соответствия этим требованиям пожарной безопасности.

Загрузить >

Технический документ: Кодовые требования для сборных деревянных двутавровых балок

APA, AWC и WIJMA совместно разработали этот документ, в котором описывается базовое распознавание кода для сборных деревянных двутавровых балок и необходимость сертификации продукции в соответствии с коды.

Загрузить >

Технический документ: Противопожарная защита двутавровых балок с помощью заводских решений

APA разработала этот документ, в котором описаны основные требования к противопожарной защите сборных деревянных двутавровых балок с заводскими решениями противопожарной защиты для соответствия с кодами.

Скачать >

Основы пролетов перекрытий

Балочные пролеты могут не приходить в голову большинству самодельщиков, но балочные пролеты есть везде: над нашими головами в потолочных балках и под нашими ногами в качестве балок пола. Без правильно рассчитанных и построенных пролетных строений не выдаются разрешительные документы и не строятся здания. Изучите некоторые основы балочных пролетов и то, как они влияют на ваш дом — и на вашу следующую реконструкцию дома.

Пролет балки перекрытия

Пролет балки перекрытия — это расстояние, которое может охватывать конструктивный элемент, такой как балка, от одного конца до противоположного конца. На пролет балки влияет множество факторов, включая, помимо прочего, пройденное расстояние, ширину и толщину балки, тип материала и расстояние между балками.

Что такое пролеты балок пола

Большие балки пола могут нести большую нагрузку, а расстояние между балками также увеличивает несущую способность пола.

Тем не менее, больше не всегда лучше, когда строители строят дом или добавляют пристройку к комнате. Например, дополнительные два дюйма вертикального расстояния, когда пол обрамлен 2 х 10 балками, а не 2 х 12, могут быть очень важными. Таким образом, задача строителей состоит в том, чтобы выбрать балки, соответствующие нагрузке, которую они несут, при максимальном использовании пространства.

Вычисление грузоподъемности и выбор правильных размеров и расстояния между балками пола — более сложная задача, чем вы можете себе представить, поскольку здесь задействовано множество переменных:

• Порода древесины
• Марка пиломатериала
• Ширина и толщина досок
• Расстояние между балками
• Нагрузка на пол
• Длина пролета балок

Также доступны инженерные деревянные балки для пола, которые имеют свои собственные размеры и требования к расстоянию.

Нажмите «Воспроизведение», чтобы узнать о пролетах балок перекрытия

Породы дерева

Разные породы дерева имеют разные прочностные характеристики, при этом у одних прочность на изгиб намного выше, чем у других. Как правило, медленнорастущие виды имеют больше годичных колец на дюйм и, следовательно, значительно сильнее, чем быстрорастущие деревья. Это также относится к деревьям одного и того же вида: когда условия вызывают медленный рост, древесина дерева будет прочнее.

Общие виды, используемые для внутреннего обрамления, включают:

• Сосна желтая южная и пихта Дугласа обладают высокой прочностью на изгиб.
• Болиголов, ель и красное дерево имеют среднюю прочность на изгиб.
• Красный кедр западный, сосна белая восточная и сосна пондероза имеют низкую прочность на изгиб.

Сорт пиломатериалов

Чем меньше дефектов содержится в пиломатериале, тем прочнее он будет. Более высокие сорта пиломатериалов (чистые, отборные или 1) имеют меньше дефектов и, следовательно, будут прочнее.

Распространенным выбором для каркаса конструкции является пиломатериал 2 сорта. Хотя они и не такие прочные, как пиломатериалы более высоких сортов, недостатков пиломатериалов 2-го сорта, как правило, недостаточно, чтобы серьезно ослабить доски. Избегайте использования пиломатериалов 3-го или 4-го сорта для структурного каркаса.

Совет

Если вы собираете доски вручную, проверьте их на наличие сучков и других дефектов. Дефекты доски могут сделать ее непригодной для использования в качестве лаг.

Размер пиломатериалов

На прочность данной балочной доски наиболее сильно влияет ширина доски сверху донизу. Ширина значительно важнее толщины доски.

Например, балка, сделанная из двойных брусков 2 x 6, может охватывать расстояние примерно на 25% больше, чем одинарная балка 2 x 6, но балка 2 x 12 может охватывать примерно на 80 процентов больше, чем балка 2 x 6, даже если она имеет такое же расстояние. из дерева как сдвоенный 2 х 6.

Нагрузка

Пролет балки также зависит от веса, прикладываемого к полу. Нагрузки на пол описываются с использованием двух измерений: постоянной нагрузки и динамической нагрузки.

Постоянная нагрузка для жилого строительства обычно считается около 10 фунтов на квадратный фут. Статическая нагрузка рассчитывается путем сложения веса строительных материалов и деления на квадратные метры.

Постоянная нагрузка

Понятие динамической нагрузки относится к общей нагрузке на пол, включая мебель, людей и другие хранящиеся объекты.

Для жилых этажей динамическая нагрузка обычно составляет от 30 до 40 фунтов на квадратный фут (psf), хотя она варьируется в зависимости от местоположения в доме.

К динамическим нагрузкам на первом этаже предъявляются более высокие требования, чем к временным нагрузкам на втором этаже (40 фунтов на квадратный фут против 30 фунтов на квадратный фут). В комнате, используемой исключительно для сна, может потребоваться всего 30 фунтов на квадратный фут, тогда как для пола гаража над подвалом потребуется 50 фунтов на квадратный фут или выше.

С другой стороны, недоступное чердачное помещение может иметь динамическую нагрузку всего 20 фунтов на квадратный фут.

Столы для балок

Пролет балки относится к измерению, охватываемому балкой между несущими конструкциями, такими как балки или фундаментные стены. Строители обычно используют предварительно рассчитанные таблицы, чтобы указать им соответствующие пролеты балок для каждого вида пиломатериалов, размера и расстояния.

Всегда следует сверяться с местными строительными нормами, поскольку в нестандартных ситуациях могут потребоваться другие рекомендации по пролету. Точные расчеты пролетов балок пола могут быть выполнены только инженером-строителем или подрядчиком.

В этой таблице приведены минимальные размеры балок пола для балок, расположенных на расстоянии 16 дюймов и 24 дюймов по центру (o.c.) для пиломатериалов 2 сортов с постоянной нагрузкой 10 фунтов на квадратный фут и динамической нагрузкой 40 фунтов, что типично для обычных жилых домов. строительство:

	Сосна желтая, Пихта Дугласа		Красное дерево Болиголов, ель		Кедр западный красный, Сосна белая восточная
Размер балки	16″ о. к.	24″ o.c.	16″ о.к.	24″ o.c.	16″ о.к.	24″ o.c.
2×6	9 футов 9 дюймов	8 футов 3 дюйма	8 футов 8 дюймов	7 футов 6 дюймов	7 футов 6 дюймов	6 футов 3 дюйма
2×8	12 футов 8 дюймов	10 футов 8 дюймов	11 футов 0 дюймов	10 футов 2 дюйма	10 футов 5 дюймов	8 футов 6 дюймов
2×10	16 футов 0 дюймов	13 футов 0 дюймов	14 футов 6 дюймов	12 футов 4 дюйма	12 футов 9 дюймов	10 футов 5 дюймов
2×12	18 футов 6 дюймов	15 футов 0 дюймов	17 футов 6 дюймов	14 футов 4 дюйма	14 футов 9 дюймов	13 футов 0 дюймов

Строители и подрядчики могут корректировать свой выбор размера пиломатериалов и расстояния между ними в зависимости от обстоятельств. Например, там, где высота потолка является проблемой, они могут выбрать балки меньшего размера и расположить их ближе друг к другу с более коротким пролетом. Или, если требуется большой пролет, например, при обрамлении потолка над комнатой открытой планировки, можно выбрать более крупные балки, изготовленные из более прочных пород пиломатериалов.

Когда балка имеет значение больше всего

Если вы занимаетесь своими руками, вам не нужно знать о пролетах балок, чтобы покрасить ванную комнату или добавить напольное покрытие. Но есть некоторые случаи, когда пролеты балок могут иметь для вас значение:

• Строительство террасы
• Строительство полноразмерной пристройки сбоку или сзади дома
• Добавление второго этажа к дому
• Устройство пристройки к дому
• Добавление большой ванны
• Размещение джакузи на внешней палубе

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях.
