Люкарна на крыше: Люкарна или слуховое окно в крыше: разновидности и характеристики
Люкарна или слуховое окно на крыше: размеры, формы, ГОСТ
- Различные конструкции
- Форма и размеры
Когда-то люкарны, надстройки над крышей, служили только для вентиляции пространства под кровлей, но время «подготовило» для них новое предназначение. Они стали для крыши стильной и необычной декоративной деталью с множеством функциональных возможностей, к примеру, их используют для освещения жилых мансард и увеличения полезной площади.
Изобретение слухового окна связывают с фамилией мастера-изобретателя, впервые установившего подобную конструкцию на крыше Московского манежа. Фамилия была у него Слухов, вот почему называются слуховыми. Это лишь одна из версий происхождения русской версии названия люкарны. Есть и такая: изначальное назначение таких проемов было проветривание, а слово «слух» когда-то соответствовало значению «продушина» и «отверстие».
Люкарна на вид похожа на небольшой домик, имеющий крышу, стены и фасад из стекла, как правило, соответствующий общему стилю дома своей отделкой, архитектурными деталями и т.
д. Нередко она пересекает кровлю дома на уровне конька, то есть в наивысшей ее точке.
Для чего нужно слуховое окно ↑
Возможно, люкарна так и сохранила бы свое декоративное назначение, но со временем с увеличением населения Европы параллельно появилась необходимость в дополнительной жилплощади. Таким образом, возникла идея использовать в этом качестве чердачное пространство, которое можно было освещать и проветривать только через проем на крыше. Мансарды – это не просто дань прошлому, они и сегодня с успехом используются даже под жилые этажи. Вот почему люкарна и сегодня не потеряла своей актуальности.
Необходимость слухового окна в нежилых чердаках не подлежит сомнению. Действительно, если допустить, что в пространстве чердака под крышей воздух не движется, то рано или поздно конструкции из дерева начнут загнивать. Дело в том, что при соприкосновении теплого воздуха с холодной поверхностью кровли образуется конденсат, влага от которого впоследствии стекает на элементы обрешетки и стропильной системы.
Для движения воздуха на чердак извне должен поступать холодный воздух, он будет разгонять и разбавлять теплый воздух, который поступает снизу. Таким образом можно избежать эффекта конденсации. Как правило, для холодного чердака используют слуховое окно с жалюзийной решеткой.
Тем не менее полноценно вентилировать холодный чердак только за счет слуховых окон не всегда удается. Для дополнительного забора воздуха из атмосферы в многоквартирных домах устанавливают вентилируемые карнизы.
Если пространство под крышей обустроено под жилое, то их используют для естественного освещения. Хотя по мнению экспертов, поток света через проем люкарен меньше, чем у мансардных, так как наличие боковых стенок значительно сокращает объем проникающего света. Проемы могут быть расположены в один или несколько рядов.
И, наконец, люкарна – это возможность выхода на кровлю для экстренного обслуживания, скажем, при пожаре, наводнении и т. д. Возможно, можно было бы обойтись и одним выходом, но представьте насколько это неудобно в случае длинного здания.
Как правило, лестницы в виде деревянных трапов устраивают с краю люкарны, которая, естественно, должна находиться посередине подъезда. Пары досок, на которых закреплены поперечные планки, вполне достаточно, чтобы подыматься по ним вверх до кровельного конька. При этом, как правило, расстояние между нижней кромкой проема и поверхностью пола мансарды составляет порядка 90 см. Верхний край проема размещают, исходя из высоты потолка мансардного помещения. Понятно, что чем выше размещена конструкция люкарны, тем более освещенной будет подкровельное пространство.
Виды люкарн ↑
Люкарны классифицируют по следующим параметрам:
- по конструктивным особенностям;
- форме;
- материалу.
Различные конструкции ↑
В качестве примера рассмотрим три самые распространенные.
Плоские
Задача люкарны с плоской крышей (наклон не более 15°) – обеспечить приток наибольшего объема света и воздуха в подкровельное пространство. Учитывая достаточно маленький уклон для отведения излишков воды устанавливают водосточные желоба.
Этот же параметр влияет на выбор материала для покрытия, например, черепица в этом случае не подходит. Более уместным будет покрытие металлом, цинком, медью и алюминием.
Односкатная
Люкарна с одним скатом считается самым простым вариантом. Эта конструкция имеет плоскую крышу с углом наклона чуть меньше наклона основной кровли. Помимо того, что это простейший вариант устройства, он и довольно рентабельный. Подобная конструкция позволяет получить большее пространство, нежели двухскатная, имеющая ту же ширину. И чем наклон ската меньше, тем пространство получается больше. Единственное, о чем не следует забывать, проектируя односкатную люкарну – обеспечить надлежащий сток воды. В зависимости от поставленных декоративных задач, крыша односкатной люкарны может иметь прямоугольную или трапециевидную форму.
Выбирая конструкцию такого окна, надо учитывать, что большая односкатная смотрится не совсем изящно.

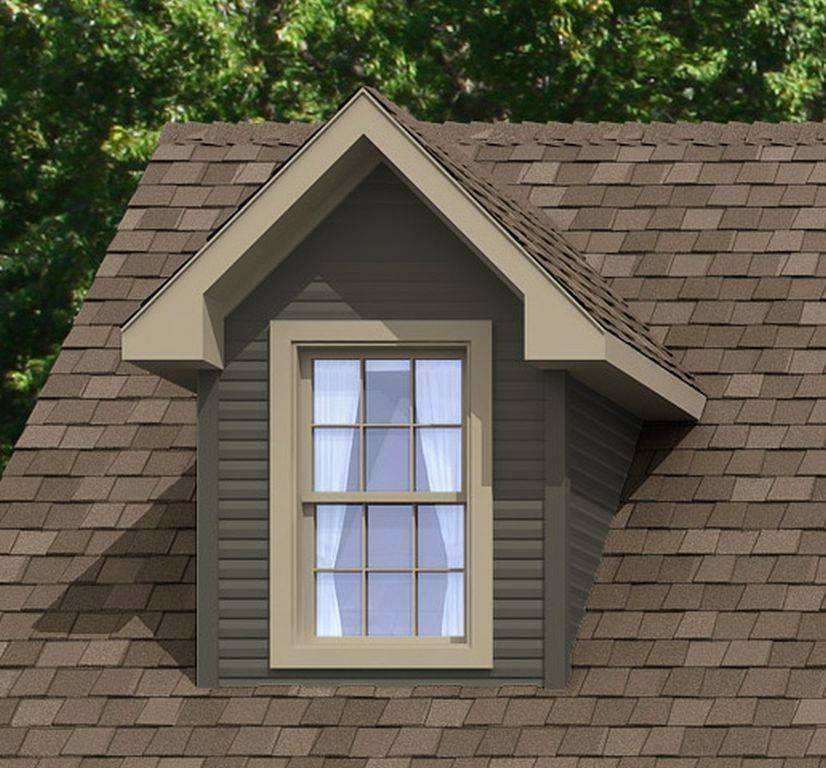

Двухскатная
Такая люкарна по конструкции сложнее односкатного варианта, к тому же ее строительство обходится дороже.
По форме ее крыша может быть островерхой или закругленной, а дождевая вода в этом случае будет стекать по обеим сторонам. При таком устройстве люкарна «съедает» высоту потолка, то есть основная часть площади, образующейся при ее устройстве не может использоваться как жилая.
Форма и размеры ↑
К проектированию таких конструкций не предъявляется жестких ограничений. Расположение, которое могут иметь слуховые окна, размеры, больше зависят от индивидуального видения проектировщика и назначения – выполняет ли оно декоративную роль или практическую.
Тем не менее, поскольку крыша со слуховыми окнами имеет давнюю историю, за эти годы были выявлены определенные закономерности. На их основе был разработан ряд требований. Нормы, в частности, предусматривают, что:
- их установка возможна на кровлях с уклоном, начиная с 35⁰;
- минимально допустимый размер открывающихся створок составляет 60х80 см, соответственно, размер люкарны может быть не больше 120х80 см;
- они не должны располагаться достаточно близко от конька, карнизов и фронтонов;
- шаг оконных проемов должен составлять как минимум 0,8 м, в противном случае усложняется монтаж покрытия кровли и профилактический осмотр крыши, в этих местах образуются снежные мешки.
Треугольное чаще всего можно встретить в частном строительстве. В качестве боковых стен в этом случае выступают скаты крыши люкарны. Слуховое окно гост 12506 81 с треугольным проемом имеет свои преимущества. Внешне очень привлекательные и элегантные, они могут располагаться на довольно высоком уровне, а малое количество примыканий с главной крышей уменьшает объем гидроизоляционных работ.
Для этих люкарен очень важен правильно рассчитанный размер, она не должна быть ни чересчур маленькой, ни чересчур большой. Наклон должен быть примерно в тех же пределах, что и главная кровля. Вопрос получения полезного пространства на мансарде в этом случае второстепенный, главное, обеспечить по-возможности большую освещенность и приток свежего воздуха.
Но при этом надо знать, что если не вывести фасадную часть люкарны вровень с фасадом строения, то внутренняя освещенность мансарды пострадает.
Люкарны имеют не только форму многоугольника. В эпоху барроко самыми популярными были слуховые круглые, а сегодня их заменили более оригинальные по дизайну полукруглые конструкции.
Полукруглое слуховое окно известно под разными названиями:
- «летучая мышь», окаймленная плавной «волной»;
- ее комбинация с люкарной, имеющей односкатную крышу – благодаря изогнутому силуэту боковых стенок, идеально вписывается в главную кровлю;
- «бычий глаз» – люкарна овальной формы с крутой «волной.
Особенно красиво выглядят эти конструкции на крышах, выложенных черепицей или сланцем. Узкие полукруглые люкарны похожи на бойницы и уместны, если зданию нужно придать исторический вид. Из их достоинств можно выделить следующее:
- в конструкции нет «глухих» углов, в которых будет скапливаться снег;
- дождевая вода беспрепятственно стекает с кровли, то есть можно утверждать, что в такой конструкции вероятность протечки изначально сведена к минимуму
Популярные некогда слуховые окна деревянные постепенно теряют свою востребованность. Их позиции сегодня занимают пластиковые, которые и значительно доступнее по цене, и такого ухода не требуют.
© 2023 stylekrov.ru
конструкции, особенности проектирования и назначение
Люкарна – альтернативное название современных слуховых окон. Этот вид оконных проемов пришел к нам с XVI века из эпохи Возрождения, ими знатные градожители украшали крыши своих домов и дворцов, по факту они служили вариантов освещения чердака наряду вместе с факелами и свечами, но также являлись и визитной карточкой домовладельца.
Люкарна обычно продолжала стену фасада или располагалась в параллельной ей плоскости, сам фасад украшался резными наличниками, пышной лепниной и иными декоративными элементами, что подчеркивало высокий статус хозяина здания. Уже позже, в XIX-XX веках, слуховые окна стали обыденностью для горожан, и их внешний вид потерял свою пышность, но чердачные помещения в это время начали перепроектироваться в жилые мансарды, поэтому люкарны получили новый толчок в их массовом использовании.
Назначение слуховых окон
Оригинальность и неповторимость внешнего облика домов, имеющих в своей конструкции слуховые окна, не являются единственными функциями последних. Помимо этого, люкарны обеспечивают:
- Приток свежего воздуха. Кроме обеспечения вентиляции помещения, это предотвращает деформацию строительного материала и его порчу.
- Естественное освещение.
- Увеличение рабочего пространства в помещении (не со всеми слуховыми окнами).
- Выход на крышу. Особенно помогает, когда требуется ремонт кровли.
Мансардные окна и люкарны имеют одинаковые функции, но первый вариант не может придать зданию изысканный стиль и требует качественный монтаж паро-гидроизоляции кровли.
Конструкция слухового окна (люкарны)
Конструктивное разнообразие оконных проемов очень большое, и все они имеют свою типологию крыши, которая должна подходить к кровле дома:
- Плоская;
- Односкатная;
- Двускатная;
- Вальмовая;
- Арочная.
В зависимости от этого люкарны делятся на несколько видов, отличающихся между собой конструкционно.
В щипцовой стене. Особое распространение такой тип получил в домах с двускатными и мансардными крышами. Окно устанавливается в торцовой стене в форме треугольника, ограниченной крутыми скатами высокой кровли, по сути оно находится в плоскости фасада и напоминает обычный оконный проем.
Дормер. Дормер представляет собой «кукушку» и возвышается над скатом крыши, его форма более вытянута в сравнении с обычными оконными проемами, что ограничивает подачу естественного света в мансардное помещение, но такая конструкция увеличивает рабочую площадь мансарды или чердака. К отрицательным моментам можно также отнести необходимость усиления конструктивных элементов крыши и укладку хорошей гидроизоляции.
Треугольный дормер. Это упрощенный вариант классической кукушки, отличием является отсутствие боковых стен, он придает более интересный внешний вид общей конструкции, но пропускает минимум света.
Вальмовый дормер. Вальмовые окна ассоциируются со стариной и изысканностью, здесь угол наклона крыши и вальмы равны.
Арочный дормер. Другое названия «рот лягушки» — самые редкий вид оконных проев, их часто устанавливают парно на небольшом расстоянии друг от друга в вертикальной плоскости, но конструкция очень тяжелая и требует значительных расчетов перед обустройством.
Летучая мышь. В средние века ее названием было «бычий глаз». Окно в данном случае вытянуто, а углы – заострены, итоговая форма – пластичная, установить такого типа слуховой проем сложно и требует вмешательства профессионалов.
Антидормер. В отличие от дормера, антидормер углубляется в скат крыши, тем самым значительно уменьшая площадь чердачного помещения, по этой причине особого распространения он не получил, хотя и отличается своей дешевизной. Встретить его можно на мансардных крышах.
Мансардное окно. Монтаж мансардного окна происходит в плоскости крыши, оно повторяет наклон кровли и тем самым обеспечивает максимальное поступление естественного света в помещение.
Сегодня окна такого типа имеют многообразие форм: прямоугольные, круглые и треугольные. С точки зрения финансов они недорогостоящие и требуют выполнения небольшого объема работ, однако у них имеется склонность к протечке.
Зенитный фонарь. Максимально наполнить помещение солнечным светом помогает установка зенитного фонаря – полностью стеклянное окно в плоской крыше. Форма такой конструкции может быть любой, но прежде чем ее выбрать для своего дома, следует тщательно разработать проект и подобрать материалы.
Формы оконных проемов
Эстетика внешнего вида дома заключается не только в выборе типа крыши, сочетании цветовой гаммы кровли и фасада, но и вида устанавливаемых люкарн, и совсем не обязательно, чтобы они повторяли очерк самой крыши, сегодня они могут иметь различную конфигурацию:
- Прямоугольную или квадратную. Самые распространенные варианты и дешевые. Рамы под них можно приобрести, купив в магазине или под заказ.
- Треугольную. Широко применяются в двускатных крышах, но из-за своей формы практически в полтора раза дороже прямоугольных.
- Круглую. Чаще всего они глухие и применяются для любого вида кровли.
- Полукруглые. Довольно-таки дорогие конструкции, и вставляются в основном под люкарны арочного типа.
Широко применяются в двускатных крышах, но из-за своей формы практически в полтора раза дороже прямоугольных.
Особенности проектирования люкарны
Монтаж конструкции слухового окна и стропильной системы крыши проводятся вместе, поэтому заниматься проектированием и того и другого следует одновременно. Разрабатывая чертежи и эскизы будущей кровли необходимо учитывать стандартные требования к люкарнам:
- Их установка производится только с углом наклона крыши в 350 и больше. В ином случае лучше рассмотреть вариант конструирования на фронтоне.
- Парные окна располагаются между собой на расстоянии минимум 0,8 м, чтобы без проблем осуществить монтаж кровельного покрытия.
- Высота от пола мансарды до проема — не менее 1 м.
- Минимальный допустимый размер окна — 1,2х0,8 м.
- Окна должны иметь суммарную площадь минимум 1/500 площади чердака или мансарды.
Сложность установки люкарны напрямую зависит от выбранного кровельного материала. Фронтоны окна (боковые и передние) могут быть отделаны таким же покрытием, что и фасад здания, но здесь главное правило – отсутствие в них большого веса. А вот крыша окна является продолжением всей конструкции, поэтому здесь обычно укладывается одинаковая кровля, это может быть черепица, ондулин и т.д.
| ||||||||
