размеры, установка оклада и откоса

Для создания теплого и привлекательного помещения из мансарды, непременно проводятся в ней отделочные работы, призванные создать оптимальные условия для длительного времяпровождения в любое время года. Для этого оптимальным считается установка специальных мансардных окон, обладающих большими размерами. Они обеспечивают создание теплой и светлой комнаты. Установка считается несложной работой, поэтому может реализоваться своими силами, если тщательно изучить инструкцию. При этом оптимальным выбором считаются окна Велюкс, обладающие многими плюсами.

Назначение и особенности мансардных окон

Предназначаются данные окна для мансарды. К особенностям их установки относится:

• их монтаж реализуется непосредственно на крыше строения, где имеется мансарда;
• на них воздействуют высокие и предельные нагрузки, поэтому они формируются из действительно прочных материалов;
• непременно оснащаются фрикционными петлями, благодаря которым производится вращение створок, а при этом за счет них вода с крыши не попадает в мансарду даже при открытом окне;
• качественные петли предотвращают самопроизвольное закрывание створок, а также их обслуживание – это простая работа;
• при создании окон Velux используются исключительно прочные и качественные материалы;
• на внешней части непременно применяются накладки из металла, защищающие конструкцию от осадков и иных атмосферных воздействий.

Важно! Чтобы монтаж мансардных окон Velux был правильным, необходимо наличие жесткой рамы, а также проводятся точные замеры и учитывается необходимость создания высокого уровня теплофизических параметров.

Специфика окон Велюкс

Наиболее востребованными считаются мансардные окна Velux, обладающие высоким качеством, долгим сроком службы и иными положительными параметрами. Выпускаются они в нескольких сериях, каждая из которых имеет свои особенности:

• Дизайн. Мансардные окна Велюкс данной серии обладают необыкновенно привлекательным внешним видом, так как в процессе их создания используются элементы, подчеркивающие уникальный интерьер помещения и изысканный вкус владельцев строения.
• Инновация. В эту серию входят модели, обладающие уникальными и современными элементами, позволяющими эффективно пользоваться конструкциями. Они оснащаются разными устройствами, например, датчиками дождя или дистанционным управлением. Некоторые модели выпускаются совместно со специальными современными шторками, которые оснащаются электрическим приводом, поэтому закрывать и открывать створки будет приятно и легко.
• Стандарт. Сюда входят окна, являющиеся удобными, практичными и надежными. Их стоимость считается доступной, а также они не оснащены какими-либо необычными элементами, но пользуются заслуженной популярностью у покупателей. Выпускаются они  в комплекте со всеми необходимыми элементами для быстрой и самостоятельной установки.

Мансардные окна Velux обладают многими неоспоримыми достоинствами, к которым относится:

• высокая практичность и эргономичность;
• оснащаются они удобной ручкой, поэтому дается возможность устанавливать конструкции на необходимой высоте, а при этом не будет создаваться каких-либо препятствий для свободного открывания или закрывания створок;
• окна поворачиваются на 180 градусов, поэтому обслуживание и мытье не будет требовать существенных усилий;
• если установить ручку в верхней позиции, то ее никогда не смогут повернуть дети;
• создаваться сами конструкции и откосы для мансардных окон Velux могут из разных материалов, но наиболее востребованными считаются деревянные и полиуретановые модели;
• размеры подбираются для каждого помещения в индивидуальном порядке, поэтому для каждой нестандартной мансарды имеется возможность выбрать оптимальные по габаритам конструкции.

Таким образом, мансардные окна марки Velux являются действительно качественными и интересными конструкциями, которые могут иметь разные размеры, параметры и особенности. Выбирать можно модели из трех разных серий, каждая из которых имеет свою специфику. Установка правильно подобранных и грамотно рассчитанных окон считается простой, поэтому нередко владельцы частных домов занимаются этим процессом самостоятельно.

Процедура монтажа окон

Установка мансардных окон Velux может выполняться самостоятельно, если хорошо изучить правила и этапы данной работы. Инструкция считается понятной, поэтому доступна для изучения каждому человеку.

Весь процесс монтажа делится на несколько крупных этапов:

• Произведение замеров и определение места установки окон. Для этого первоначально создается схема мансардного помещения, на которой отмечаются места расположения основных элементов комнаты, к которым относятся и окна. Обычно установка осуществляется в пространство между стропилами, но в определенных ситуациях приходится распиливать балки, причем выполнять эту работу надо аккуратно, чтобы не нарушить целостность стропильной системы. Непременно выполняются замеры, призванные определить оптимальные габариты окон. Желательно выбирать такое место для их установки, где они будут видны с любого участка комнаты.

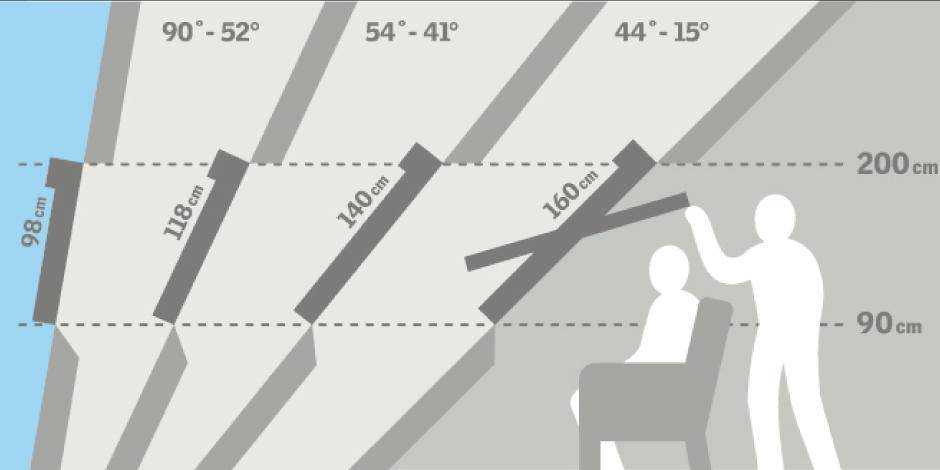

• Выбор модели. Модель зависит от того, каков угол наклона самой крыши. Фирма Велюкс предлагает покупателям конструкции, которые могут устанавливаться на крыше с углом наклона от 15 до 90 градусов, поэтому всегда можно подобрать оптимальную модель. Оклад зависит от того, какой кровельный материал использовался для формирования покрытия на крыше. Во время выбора модели, необходимо учитывать организацию качественной гидроизоляции, без которой в помещение будет проникать влага.
• Первоначально формируется проем для мансардного окна в крыше сооружения. Вырезать его допускается как с внешней стороны, так и с внутренней. При этом учитывается, что расстояние между конструкцией и балками минимально равно 2 см, причем это расстояние предназначено для создания качественного теплоизоляционного слоя.
• Если работа выполняется внутри помещения, то снимается створка. На проем устанавливаются монтажные пластины, входящие в комплект. Если окно превышает по размерам 1,5 м, то дополнительно требуется пользоваться особыми кронштейнами, гарантирующими высокую фиксацию конструкции в проеме.
• После начального крепления конструкции, осуществляются теплоизоляционные работы, предполагающие применение полос вспененного полиэтилена, которые прикрепляются к металлическим направляющим.
• Выполняется подгонка всех частей окна по уровню, что обеспечит плотное прилегание рамы к коробке, причем данная работа начинается с нижней части конструкции. Низ рамы и самой коробки должны быть параллельны друг другу.
• После проверки ровности закрепления окна, можно начинать его надежную фиксацию. Для этого последовательно закрепляются гидроизоляция и оклад. Тщательно проверяется, является ли конкретная деталь правосторонней или левосторонней.
• Внутри мансарды прикрепляется под окном откос и пароизоляционная мембрана. Желательно пользоваться фирменными изделиями фирмы Velux. Если мансарда будет применяться для создания кабинета или спальни, то желательно пользоваться ламинированными стеклянными моделями.

Важно! Рекомендуется во время работы применять специальную дышащую мембрану, выпускаемую компанией Велюкс, которая обеспечивает качественную гидроизоляцию окна и прикрепляется легко строительным степлером.

Если нет опыта работы в данной сфере, то желательно довериться специалистам, чтобы предотвратить возможные ошибки. Если же тщательно разобраться в процессе, то с минимальными затратами средств и усилий он будет реализован самостоятельно.

Как правильно ухаживать за конструкциями?

Для долгого срока службы мансардных окон Велюкс важно не только грамотно подобрать изделия и правильно установить их, но и обеспечивать им оптимальный уход.

Важно! Размеры мансардных окон Велюкс считаются большими, поэтому многие люди опасаются, что уход и обслуживание будут затрудненными, но за счет того, что створки открываются на 180 градусов, данные процессы будут простыми, безопасными и удобными. Вот перечень размеров окон Velux.

Грамотный уход за конструкциями осуществляется простыми действиями:

• если дом располагается в регионе, в котором имеются суровые климатические условия, а также выпадает множество осадков, то требуется обеспечивать окнам специфический уход, чтобы они постоянно справлялись с многочисленными негативными воздействиями;
• зимой на конструкциях постоянно скапливается много снега и льда, которые надо часто устранять, чтобы защитить изделия от разрушения;
• рядом с изделиями непременно устанавливаются элементы водосточной системы, обеспечивающие постоянный отвод воды от них;
• важно периодически проверять все элементы изделий, чтобы убедиться в отсутствии грязи и плесени, так как при их обнаружении требуется тщательно выполнить очищение;
• весной рекомендуется хорошо очищать их, чтобы они были чистыми и привлекательными;
• не следует прикладывать существенные усилия при открывании и закрывании створок, так как это может привести к нарушению целостности и работоспособности конструкции.

Таким образом, грамотный уход за окнами гарантирует их долгий срок службы, легкость использования и привлекательный вид. Мансардные окна Велюкс считаются оптимальным выбором для любой мансарды, так как имеют многие плюсы, отличаются красивым видом и просты в монтаже. Если тщательно изучить правила установки, то она легко выполняется своими силами, а при этом обеспечивается идеальный результат работы.

VELUX мансардное окно GZR3050 (стандарт) MR08 78х140см (ручка сверху) – Кровли Симферополя

Описание

VELUX мансардное окно GZR3050

(ручка открывания сверху)

• Особенности модели
• Стеклопакет
• Гарантия на окна
• Видео
• Примеры использования
• Подбор окна по освещенности

Особенности модели

Модель окна VELUX  GZR3050 – надёжное окно со стандартными функциями. Деревянное окно линейки WoodLine.

Cтворку можно зафиксировать в позиции наклона, а также поворачивать вокруг оси на 180°. Это облегчает мытье внешнего стекла изнутри помещения.

Встроенный вентиляционный клапан для проветривания при закрытом окне.

Расположен в верхней части окна. Оснащен съемным фильтром от пыли насекомых. Имеет задвижку (открыто/закрыто)

Древесина прочна и устойчива к перепадам температур благодаря клееной структуре. Обработана фунгицидной пропиткой и покрыта прозрачным акриловым лаком (85µm) на водной основе.

Удобная ручка, расположенная в верхней части оконной створки.

Ручка позволяет легко открывать-закрывать мансардное окно, фиксировать его в положениях проветривания, даже если под ним стоит мебель.

Стеклопакет

Однокамерный стеклопакет со стандартными показателями теплосбережения. Внешнее стекло закаленное и выдерживает удары крупного града и веток.

Теплосберегающий морозостойкий стеклопакет: низкоэмиссионное покрытие Low-E, заполнение инертным газом. Технология “теплый периметр”: разделительная рамка стеклопакета из нержавеющей стали значительно снижает теплопотери по сравнению с алюминиевой..

Гарантия на окно VELUX

Стандартная гарантия 5 лет на мансардные окна, оклады и сопутствующую продукцию.

Стандартная гарантия на мансардные окна, зенитные фонари и световые туннели, включая стеклопакеты. Также гарантия распространяется на оклады и сопутствующую фирменную продукцию VELUX: откосы, теплоизоляционную раму, гидроизоляционный фартук, расширитель оконной коробки и поддерживающую стропильную балку.

Расширенная гарантия 10 лет на мансардные окна, оклады и сопутствующую продукцию, установленные с использованием комплекта BDX.

VELUX предоставляет расширенную гарантию на мансардные окна (включая стеклопакеты), оклады, и сопутствующую продукцию. Расширенная гарантия предоставляется при условии установки продукции, согласно инструкции, и с использованием комплекта для гидро- теплоизоляции BDX.

Скачать Полные условия гарантии VELUX



Видео обзор модели GZR3050 / GZR3050B

Видео №1. Обзор мансардного окна VELUX – модель Стандарт

Видео №2. Установка окон (металлочерепица, керамика, профнастил)

Видео №3. Установка окон (битумная черепица)

Примеры использования

Снаружи среднеповоротные мансардные окна выглядят так.

Внутри мансарды организация пространства и освещения ограничена только Вашей фантазией.

Примеры интерьеров с мансардными окнами

Подбор окна по освещенности

Пример: если площадь мансарды 25 м², то общая полезная площадь остекления должна составлять приблизительно 2,5 м². Величина полезной площади остекления приведена в прямоугольнике под размером окна.

Если использовать окно 78х118 см с полезной площадью остекления 0,59 м², то для помещения с площадью 25 м² понадобится четыре таких окна (4х0,59 = 2,36 м²).

Чем выше от уровня пола установлено мансардное окно, тем больше света оно даёт.

По субъективным ощущениям, несколько окон меньшего размера дают лучшую освещенность, чем одно окно большего размера, даже если оно проходит по параметрам расчета.

размеров окон VELUX — простое руководство!

Размеры окон VELUX – простое руководство!

админ2021-01-22T11:26:25+00:00

администратор

Справка, информация и руководства, руководства по покупке

51 комментарий

Размеры окон VELUX

Мы составили это очень простое и легкое в использовании руководство, чтобы облегчить вам покупку окна нужного размера для вашего проекта. Это руководство по размерам окон VELUX поможет вам понять коды продуктов для окон VELUX, поскольку мы знаем, что с огромным количеством размеров, номеров моделей и кодов окон это может привести к путанице! Но с нашей простой в использовании диаграммой VELUX вы можете найти именно то окно, которое вам нужно, за считанные минуты.

Также стоит отметить, что если вы заменяете существующее окно VELUX, вы можете использовать руководство по размерам VELUX, чтобы узнать, какой код размера нового поколения VELUX относится к вашему старому коду мансардного окна. Например, если ваш текущий код мансардного окна VELUX — GGL2, это означает, что новый код окна VELUX будет MK08. Чтобы лучше понять это, взгляните на диаграмму ниже.

Простой справочник по вашим окнам VELUX Коды

Компания VELUX известна своей высококачественной продукцией и последними инновациями. Это также означает, что ассортимент их продукции будет меняться с течением времени. Делая то, что когда-то было последним окном, запускается старый стиль как новый. Эти непрерывные улучшения на протяжении многих лет означают, что старые окна VELUX становятся «устаревшими» с точки зрения серийной поддержки.

Тем не менее, это не будет проблемой, потому что новые готовые оклады VELUX могут быть изготовлены так, чтобы соответствовать окнам VELUX старого стиля в большинстве случаев.

Старые размеры окон VELUX, серийные номера и числовые коды

Ниже приведены некоторые примеры кодов размеров окон и размеров окон, в зависимости от того, когда окно было изготовлено.
Размеры VELUX относятся к внешней оконной раме, а не к внутреннему проему в крыше.

• Размер окна 55 (Ш) x 78 (В) код 102 или CO2 или CKO2
• Размер окна 55 (Ш) x 98 (В) код 104 или 6 или CO4 или CKO4
• Размер окна 78 (Ш) x 98 (В) код 304 или 1 или MO4 или MKO4
• Размер окна 66 (Ш) x 118 (В) код 206 или 5 или FO6 или FKO6
• Размер окна 78 (Ш) x 118 (В) код 306 или 14 или MO6 или MKO6
• Размер окна 78 (Ш) x 140 (В) код 308 или 2 или MO8 или MKO8
• Размер окна 138 (Ш) x 98 (В) код 804 или 7 или UO4 или UKO4
• Размер окна 114 (Ш) x 118 (В) код 606 или 4 или SO6 или SKO6
• Размер окна 98 (Ш) x 160 (В) код 410 или 3 или P10 или PK10
• Размер окна 134 (Ш) x 140 (В) код 808 или 8 или UO8 или UKO8

Где находятся коды Windows марки VELUX?

Знаете ли вы, что к каждому зенитному фонарю VELUX, произведенному после 1968 года, будет прикреплена табличка с техническими данными, которая дает точную информацию о модели. Компания VELUX создала собственную персонализированную марку, состоящую из кодов, которые точно сообщат вам, какой у вас тип окна/светового фонаря.

Коды окон марки VELUX находятся в верхнем правом углу мансардного окна, когда вы его открываете. На табличке с техническими данными указан тип окна и размер окна, указанный в коде. Как показано ниже в примере, 304 будет иметь размер 78 см x 98 см, а код нижнего окна 4 будет иметь размер 114 см x 118 см.

Автор

администратор

Размеры светового люка Velux — The Skylight Guys

Перейти к содержимому

24 апреля 2022 г.

Парни из окна

РАЗМЕРЫ ФОНА VELUX

Фиксированный световой люк (FS) – для монтажа на палубе

См. сведения о размерах светового люка

Фиксированный мансардный люк (FCM) — для монтажа на бордюр

Узнайте больше о стационарном световом люке Velux fcm

Мансардный люк «Свежий воздух» (VS) — для установки на палубе

Мансардный люк «Свежий воздух» (VCM) — для монтажа на бордюр

Электрический световой люк «Свежий воздух» (VSE) – для установки на палубе

Световой люк с электроприводом «Свежий воздух» (VCE) — устанавливается на бордюр

Мансардный люк с питанием от солнечной энергии (VSS) для монтажа на палубе

Световой люк на солнечной энергии «Свежий воздух» (VCS) — устанавливается на бордюр

Окно на крыше с верхними петлями Световой люк (GPU) — для установки на палубе

Мансардное окно в центральной части крыши (GGU) – для установки на палубе

Доступ на крышу Мансардное окно (GXU) – для установки на палубе

VELUX CABRIO Балконный световой люк (GDL) – для установки на палубе

Балкон CABRIO®

CABRIO® PK19 уникальное сочетание мансардного окна и частной террасы.
