Поворотно-откидной механизм для пластиковых окон требует ухода

Скрыть ↑

• Какая бывает фурнитура и почему она выходит из строя?
• Запирающая фурнитура и ее разновидности
• Сдвижные конструкции
• Когда требуется регулировка механизмов и как это делается?
• Что нужно делать?

Поворотно-откидной механизм для пластиковых окон является необходимым условием для того, чтобы окнами можно было нормально пользоваться. Однако этот механизм требует своевременного обслуживания или ремонта, иначе он не сможет правильно выполнять свои функцию. Большинство действий пользователь окон сможет выполнить сам, изучив инструкцию.

к содержанию ↑

Какая бывает фурнитура и почему она выходит из строя?

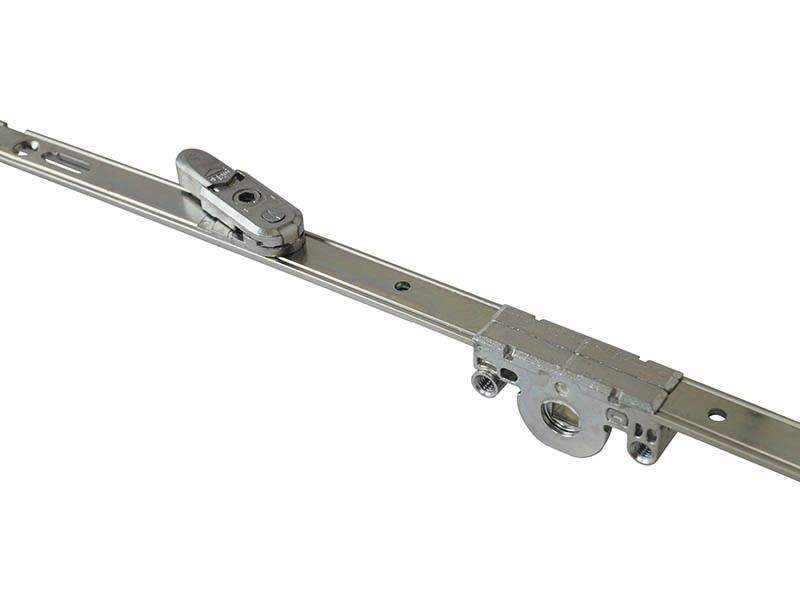

Поворотно-откидной механизм для пластиковых окон состоит из сложного набора фурнитуры: все элементы должны соединяться между собой, образовывая единую систему. Производители выпускают разные механизмы, поэтому их моделей достаточно много, как и деталей фурнитуры, к которым относятся тяги, соединительные элементы, петли, кронштейны, иные мелкие детали, играющие важную роль.

В основном присущ поворотно-откидной механизм для пластиковых окон. Это наиболее часто встречающаяся система, которая отличается простотой в использовании. Механизм поворачивается и открывает створку окна, также может установить ее в режим проветривания, для этого створка наклоняется в сторону. Для приведения механизма в движение необходимо повернуть ручку. У окна она всего одна.

Описание поворотно-наклонного механизма

Фурнитура может иметь и дополнительные функции, например, многие ручки оснащаются замком, который не позволяет открыть окно ребенку или мешает криминальному элементу взломать окно с уличной стороны. Окна могут иметь разнообразные дополнительные механизмы, блокирующие створку, добавляющие режимы проветривания, защищающие от взлома. Аналогичными устройствами могут оснащаться любые пластиковые двери, чаще всего их устанавливают на балконные.

к содержанию ↑

Запирающая фурнитура и ее разновидности

Механизмы открывания окон могут разделяться на следующие группы:

• По форме окна.
• Способу открывания створки. Она может отодвигаться в сторону, откидываться, распахиваться, двигаться вокруг собственной оси. Для всего этого требуются разные системы открывания.
• Типу профиля.
• Наличию системы, способной противостоять взлому.
• Расположению оси. Ось может находиться как с левой, так и с правой стороны, в зависимости от того, в какую сторону должна открываться створка.

Самой распространенной является поворотно-откидная фурнитура: она обеспечивает движение привычных нам оконных створок. Такое окно может распахиваться и откидываться в режиме проветривания. Всего окно имеет два режима открывания.
От того, с какой стороны находится механизм, будет зависеть, в левую или правую сторону откроется створка. Поворачиваться она способна только в одном направлении. Кроме этого, в зависимости от механизма створка может открываться внутрь или наружу.

Ограничитель проветривания

Фрамужное открывание подразумевает наличие в конструкции окна специального горизонтального подвеса, находящегося в его нижней части. Благодаря этому механизму происходит откидывание окна. Такой механизм открывания пластиковых окон может использоваться для конструкции, находящихся на большой высоте, которые достать рукой не получится. Для этого используют дистанционный способ воздействия. Это механическая ручка нужной длины или электронный привод. Такие створки способны откидываться на 180 градусов. Вращение происходит вокруг расположенной снизу оси. Однако наклон конструкции не может превышать 10-25 градусов в зависимости от модели механизма.

Механизм пластиковых окон может оснащаться и дополнительными элементами фурнитуры. К дополнительному режиму можно отнести способность оконной створки наклоняться. Благодаря наличию дополнительной оси снизу створка может наклониться на заданный угол в 100-250 градусов. Эта способность зависит от того, какого размера и массы створка. Чем она больше, тем больше ее вес и меньше способность повернуться.
Такой способ открывания доступен для окна практически любой формы.

к содержанию ↑

Сдвижные конструкции

Пластиковые окна механизм открывания могут иметь и принципиально другой. К такой системе относится сдвижная. Движение створки происходит за счет направляющих, обычно их устанавливают как в верхней так и в нижней части окна. Створка не способна герметично закрываться, поэтому используют такой механизм в основном для холодного остекления, которое и не требует плотного закрывания,  так как его рамы не могут удерживать тепло.

Сдвижная фурнитура

Механизм может иметь сложную конструкцию иметь способность не только сдвигаться, но и наклоняться. Такие окна работают в трех режимах:

• Наклон.
• Сдвиг.
• Выставление.

Такой оконный механизм конструктивно является самым сложным. Ставится такая конструкция на обычные профили, которые имеют уплотнители по периметру. Встретить эту конструкцию обычно можно не на окнах, а на больших раздвижных дверях, площадь которых намного превышает стандартную.

к содержанию ↑

Когда требуется регулировка механизмов и как это делается?

Если у вас установлены пластиковые окна, устройство и ремонт механизма особой сложности не составят. Регулярное обслуживание можно делать самостоятельно, главное — вовремя уделить конструкции внимание и не забывать, что есть разница в настройках для летнего и зимнего периода

Переключение прижима “зима-лето”

Когда требуется регулировка механизмов:

• Фурнитура начала цепляться за створку в момент открывания.
• Фурнитура задевает коробку.
• Дверь или окно закрыты, но из них сквозит.
• Окно не открывается.

Если окно неправильно себя ведет сразу после установки, регулировка поворотно откидного механизма пластикового окна помочь не сможет. Причиной является неправильно выполненная установка. Стоит обратиться в фирму, которая выполняла работу, или переделать самому, если вы ставили окно самостоятельно. Поэтому нужно сразу проверять, ровно ли установлена рама.

В остальных случаях регулировка вполне способна исправить ситуацию. Для ее проведения не требуется сложный инструмент. В хозяйстве нужно иметь отвертку, шестигранник 4 мм, насколько ключей и плоскогубцы. Этого набора хватит и для регулирования и для снятия створок, если это потребуется.

Зная, какой механизм за что отвечает, провести необходимые настройки не составит труба. При помощи нижней петли осуществляется прижим створки, а также можно поднять ее угол или опустить. Створка может поворачиваться в правую или левую сторону при помощи этого же узла. Запорный механизм оснащен цапфами, благодаря которым осуществляется плотное прижимание створки к коробке.

Если окно заклинивает, нужно искать ножницы. Этот механизм находится в верхней части конструкции. Он тоже отвечает за прижим и смещение створки. Если его заедает, окно тяжело открыть.

к содержанию ↑

Что нужно делать?

Регулировка откидного механизма пластиковых окон — не самая сложная задача, главное — найти к ней правильный подход. Начинать настройку окна нужно с нижней петли. Достаточно часто она ослабевает или, наоборот, слишком плотно затянута с зимы.

Желательно смазывать механизмы перед началом каждого сезона.

Если петля провисла, нужно поднять створку вверх, если она прижата слишком сильно, петлю ослабляют. Начинают работу именно с нижней петлей, если это не помогает, настраивают и верхнюю. Следите за положением створки, она должна стоять ровно. Регулировать требуется в закрытом положении.

Каждый механизм открывания имеет свои особенности, которые важно учитывать при выборе окон. Отрегулировать конструкцию в большинстве случаев можно самостоятельно вне зависимости от ее устройства.

разновидности фурнитуры для пластиковых окон

Оконный блок присутствует практически в любом помещении. Есть много разновидностей окон, однако ни один из вариантов не мог бы функционировать, не имея соответствующих вспомогательных механизмов.

Сегодня на строительном рынке представлено множество различных типов механизмов, и все они объединены общей концепцией. Это – их модульный тип. Вместе с тем всю фурнитуру подразделяют на две основные группы:

• универсальные – присутствуют в большинстве классических моделей, к примеру, механизм открывания окон, который позволяет поворачивать, откидывать створки или поворачивать-откидывать их;
• специальные – предназначены для конструкций, имеющих нестандартную форму, которые с их помощью раздвигаются, и створки, таким образом, могут открываться как симметрично либо с отклонением относительно центральной оси оконного блока.

Механизм открывания окон представляет собой крепление, снабженное шарнирным устройством, за счет которого створки передвигаются относительно неподвижной рамы.

Рассмотрим самые популярные разновидности механизмов для открывания створок.

Поворотный

Рама с таким механизмом открывается традиционным способом – в помещение. Это хорошо продуманная система, представляющая собой навесы, которые устанавливаются в фурнитурный паз в 1,3 см в вертикальной плоскости. Таковой имеется в любом стандартном оконном профиле. Такая фурнитура считается базовой для других систем открывания. Более того, она дает возможность подключить автоматику.

Величина распахивания зависит от отдельного элемента механизма – гребенки или особой конструкции ручки. Форма створок может быть любой: арочная, треугольная, квадратная, трапециевидная и другая.

Среди слабых сторон системы отметим, что открытая створка занимает место, и чем шире открыто окно, тем больше пространства оно поглощает. Подоконник в этом случае придется освободить от полезных предметов, к примеру, домашних растений.

Для справки!

В некоторых системах дистанционного управления величина зазора при проветривании определяется автоматически с учетом наружной и внутренней температуры.

Откидной механизм пластиковых окон

Это аналог поворотного с той лишь разницей, что навесы располагают горизонтальной, а не вертикальной плоскости. Основная функция такой конструкции – проветривание. При этом помещение защищено от проникновения извне и абсолютно безопасно для малышей.

Поворотно-откидной

Фурнитура такого типа обеспечивает функционирование окон в двух режимах – как поворотном, так и откидном. Этот вариант оптимален и надежен. Здесь сосредоточены преимущества указанных систем.

• Весь механизм замкнут по периметру. Усилие, возникшее при нажатии на ручку, передается по фурнитуре через специальные передаточные тяги. В результате приводятся в движение запорные цапфы.
• Когда створка поворачивается, в помещение в большом количестве поступает свежий воздух и открывается доступ к наружной части окна.
• Когда ее откидывают, помещение можно проветривать и при этом не бояться сильного сквозняка.

Использование такого механизма дает возможность установить оконный блок без форточки, то есть оконный проем почти целиком занимает стекло, пропуская в помещение больше света.

Современная поворотно-откидная фурнитура позволяет регулировать как степень открывания, так и прижим при закрывании. Винтовой тип поворотного механизма открывания обеспечивает такие режимы функционирования, как, скажем, микропроветривание или ограничение при раскрывании для защиты от детей.

При раскрытии створки обычным способом ручка обычно принимает горизонтальное положение, а в вертикальном положении приводится в действие функция откидывания (под углом порядка 10– 35°).

Для справки!

Тем не менее некоторые производители предпочитают противоположный порядок работы: сначала срабатывает откидная фурнитура для стеклопакетов, затем – распашной механизм. Таким образом появляется возможность сберечь ресурс фурнитуры, так как очень много людей чаще проветривают помещение именно через верхнюю «щель» в окне.

Для выполнения всех операций человеку нужна всего одна ручка, что, несомненно, свидетельствует о сложности конструкции. Но при этом она служит долго и ломается крайне редко. Еще одно важно преимущество поворотно-откидной системы, что для замены створки нет необходимости заменять весь оконный блок.

Такую систему можно встретить не только на створках стандартных прямоугольных окон, но и на окнах дизайнерской формы.

Раздвижные

Оконные конструкции этого типа рекомендованы для помещений с небольшой площадью. Створка открывается достаточно легко и совершенно не мешает предметам, расположенным на подоконнике. Несомненно это крайне удобно для площадей с ограниченным пространством, к примеру, балконов, эркеров, лоджий, однако для жилых комнат такое решение неприемлемо из-за малой теплоизоляции. Конструкция фурнитуры дает возможность также проветривать помещение. В некоторых моделях она совмещена с откидным механизмом.

Различают несколько основных типов конструкции:

Параллельно-сдвижной. При открывании оконная створка не поворачивается, а сдвигается по одной из двух направляющих рамы в плоскости окна. Прижим при этом нужно ослабить. В зависимости от производителя величина полученного зазора колеблется в пределах 100–150 мм. В момент запирания фурнитура опускает створку и смыкают специально предусмотренные для этого замковые уплотнения.

Для справки!

Чтобы обеспечить функционирование москитной сетки, необходимо установить третью направляющую, по ней она и будет перемещаться.

Наклонно-сдвижной. Конструктивно он напоминает обычное распашное окно из металлопластика. Направляющие для перемещения створок, монтируют с внутренней стороны основной рамы.

Ролики должны быть установлены на направляющие. Раму при открытии для начала перемещают к себе, после чего она будет свободно перемещаться вправо или влево.

После перемещения ее положение фиксируют с помощью специальной фиксирующей фурнитуры. Створку можно также наклонить и организовать проветривание помещения.

Вертикально-сдвижной. Оконный блок представляет собой две рамы, размещенные одна над другой. Они работают по следующему принципу: нижняя из них сдвигается вверх вдоль верхней и фиксируется при помощи противовесов и другого механизма. Такие конструкции особо распространены в Англии. Инновационные системы оснащаются фурнитурой, обеспечивающими поворот, а также откидывание этих рам.

Параллельно-выставляемый. При данном способе открывания створка не перемещается относительно рамы, а выставляется в параллельном направлении. Кроме того, это отличная возможность обеспечить естественное проветривание. Бесступенчато регулируемая ширина открывания имеет большую кратность циркуляции воздуха, так как одинаковый зазор, образовавшийся по периметру окна, способствует равномерному распределению свежего воздуха.

Что делает оконный регулятор?

Стеклоподъемник — это механическое устройство, которое удерживает окно на месте и позволяет ему двигаться вверх и вниз. Другими словами, он «регулирует» движение окна. Стеклоподъемники могут быть механическими или электрическими и располагаться за дверной панелью. Обычно они крепятся к двери несколькими винтами или болтами, и на большинстве автомобилей новички могут заменить их своими руками.

Различные типы оконных регуляторов

Механические/ручные стеклоподъемники

Механические или ручные стеклоподъемники были широко распространены в автомобилях до конца 20 ^го века, когда стеклоподъемники с электроприводом стали нормой. Они управляются рукояткой, которая поворачивается вручную, которая сжимает или расширяет устройство, а также опускает или поднимает окно.

Электрические стеклоподъемники

Электрические стеклоподъемники установлены на большинстве новых автомобилей, и это стало нормой с начала 21 ^ст в. Электрические регуляторы управляются кнопкой на дверной панели или главным переключателем управления. Мотор стеклоподъемника подключается к проводке в переключателе, который затем приводит в действие подъем или опускание окон.

Стеклоподъемники ножничного типа

Стеклоподъемники ножничного типа получили свое название благодаря своей простой форме и конструкции, которая существует уже много лет. По мере расширения окно поднимается. Когда он сжимается, оконное стекло скатывается вниз.

Колеса на концах со временем могут изнашиваться и ломаться. Это наклонит стекло двери вбок, и окно может в конечном итоге упасть в дверь. Они также могут изнашиваться в центре ножничного механизма, что делает их шумными, ослабленными и непредсказуемыми.

Тросовые стеклоподъемники

Тросовый стеклоподъемник современной конструкции, который используется в различных транспортных средствах. Этот тип стеклоподъемника занимает меньше места внутри двери, что дает больше места для дополнительных устройств безопасности.

К сожалению, ни один стеклоподъемник не застрахован от поломки. Благодаря более сложной конструкции, чем у ножничного типа, у этих стеклоподъемников больше шансов сломаться. Шкивы и тросы в этих регуляторах могут изнашиваться и ломаться. Когда это происходит, стекло почти всегда падает внутрь двери, оставляя ваш интерьер открытым для элементов природы.

Как продлить срок службы стеклоподъемника

Как и в случае с любым механическим элементом, существует несколько способов продлить срок службы стеклоподъемника по мере его старения по мере использования и времени. Это также области, которые необходимо дважды и трижды проверить при установке нового сменного стеклоподъемника или мотора.

o Смажьте все движущиеся части стеклоподъемника аэрозольной смазкой. Смазка-спрей поставляется в баллончиках и может быть куплена в любом местном хозяйственном магазине.

o Проверьте внешние оконные щетки или оконные полотна на наличие повреждений. Это предотвратит попадание дождя, снега, льда, грязи и мусора в дверь.

o Смажьте оконные направляющие в передней и задней части бокового стекла. Плавное движение стекла имеет важное значение для долгого срока службы стеклоподъемника. Если стекло заедает, механизм подъема окна, несомненно, вскоре сломается.

Это само собой разумеется, но не поднимайте и не опускайте окно вручную. Если что-то из этого необходимо, стеклоподъемник, скорее всего, уже поврежден.

Самостоятельная замена стеклоподъемника

Посмотрите это видео ниже и узнайте, как самостоятельно заменить стеклоподъемник, или найдите видео для вашего года выпуска, марки и модели в нашей видеотеке с практическими рекомендациями.
