Уклон водосточного желоба на 1 метр: минимальный угол наклона

Жилой дом прослужит долгие годы своим владельцам только в том случае, если позаботиться о правильном устройстве и функционировании водостока. Именно водосточная система является неотъемлемой частью кровли и не позволяет застаиваться на ее поверхности осадкам или талой воде, а вовремя отводит их с крыши. Кроме того, желоба и трубы не дают попадать влаги на фундамент либо фасад, также сохраняя их целостность и способность противостоять негативным условиям среды много лет. Грамотно организованный сток воды позволит продлить эксплуатационный период строения и сэкономить на наружных ремонтных и восстановительных работах. Чтобы система действительно справлялась со своей задачей эффективно, необходимо знать, каким должен быть уклон водосточного желоба, а также как правильно монтировать элементы водоотвода.

Элементы водосточной системы

Водосток – это система элементов, требующая четкой последовательности при установке. Такая конструкция для сбора и отвода воды имеет довольно большое число комплектующих. Чтобы установка прошла правильно и быстро, стоит более детально рассмотреть все составные части водоотвода. Комплектация в зависимости от условий может меняться, однако, наиболее распространенными считаются водосточные системы со следующим набором элементов:

• водосточный желоб – открытый сверху канал, закрепляемый в горизонтальной плоскости, его предназначение сводится к собиранию воды и направлению ее к трубе;
• водосточная труба – отвечает за отвод дождевых вод, закрепляется в вертикальном положении, это не единый элемент, а составной, то есть собирается из более мелких частей, таких как звенья и крепежи;
• кронштейн для желоба – предназначен для фиксации желоба, а также для регулирования уровня его наклона, подбирается элемент в соответствии с размерами водосточного желоба, и может иметь различный диаметр и длину, устанавливаются кронштейны через каждые полметра;
• заглушки – элементы предназначены для закрытия желоба с торца, исключают протечки конструкции, а также придают желобу жесткость, бывают полукруглыми или прямоугольными, выпускаются трех модификаций по варианту монтажа – универсальные и лево- либо правосторонние;
• водоприемная воронка – часть для сбора воды и направления ее в трубу, соединяет желоб и водосточную трубу;
• листвоуловитель – это решетка, защищающая систему от забивания ветками, листьями и прочим возможным мусором, считается необходимым элементом, так как без нее водосток утратит эффективность и часть воды будет оставаться на крыше;
• муфты – соединительные детали, необходимые для сборки элементов водостока в общую конструкцию, также могут быть использованы для увеличения длины трубы;
• тройники – детали, позволяющие произвести разветвление водостока;
• сливное колено – концевая часть водосточной трубы, через которую вода выводится наружу и направляется в ливневую канализацию либо в желоб на земле для отвода воды от фундамента;
• обводы – необходимы в том случае, если труба должна пройти мимо выступов, то есть предназначены для поворота водосточной трубы;
• хомуты – крепежные части, фиксирующие трубу к стене, и не допускающие отклонения по вертикали, в зависимости от материала фасада, следует выбирать и специализированные кольца для крепления, отличаемые вариантом заклепок.

Это основные элементы системы отводы воды, которые необходимо приобрести, планируя самостоятельный монтаж. Также при установке водостока следует знать, каким может быть минимальный уклон водосточного желоба и на что влияет данный показатель.

Особенности монтажа водостока

Монтируется водосточная система после того, как завершены фасадные работы, но на крыше еще не произведена установка финишного покрытия. Для эффективного функционирования водосточной системы, необходимо грамотно установить желоб на кровле. Выбирается форма и конструкция лотка в зависимости от годового количества осадков, а также конфигурации крыши дома. В частности, чем больше сечение желоба, тем большее количество осадков он сможет отвести. Монтируется сток, как по периметру всего строения, для этого стоит приобретать не только прямые элементы желоба, но и угловые части, которые будут огибать углы, так и только на одном из скатов, в этом случае необходимо использовать торцевые заглушки. Важно знать, что уклон водосточного желоба на 1 метр по нормативным документам должен составлять не менее 1-2 мм. Этот параметр по СНиПам является минимальным, так как если выполнить монтаж строго в горизонтальном положении, то возникнут проблемы с движением воды, она будет застаиваться и переливаться за края лотка на поверхность крыши.

Особенность водостока в том, что движение талых и дождевых вод происходит под действием естественных сил, без необходимости приобретать дополнительное оборудование. Жидкость по желобу от высокой точки перемещается к минимальной, то есть наклон должен быть устроен в сторону воронки. Рекомендованный уклон желоба водостока составляет 0,3-0,5 см на каждый погонный метр лотка. То есть при общей длине желоба в 6 м, одна сторона будет выше другой примерно на 2-3 см. Чтобы уклон водостока получился плавным, кронштейны должны быть установлены строго на определенной высоте. Добиться этого можно наиболее простым методом: для начала фиксируются первый и последний держатель с соответствующим углом, а затем между ними протягивается строительный шнур либо нить и уже по линии устанавливаются остальные кронштейны с шагом в 50-70 см. Также можно ориентироваться на то, что каждый следующий кронштейн должен быть выше предыдущего на 2-3 мм. Стоит иметь в виду, что если лоток не единый, а сборный, то стоит увеличить угол водосточного желоба. Это связано с тем, что вода на своем пути будет встречать соединяющие швы, которые снизят скорость ее движения.

Важно понимать, что водосток необходим для любого жилого строения вне зависимости от его конфигурации. Монтировать же водосточный желоб следует по правилам, установленными нормативными документами и подтвержденными на практике. Только в таком случае система справится со своей функцией наиболее эффективно и защитит дом от губительного воздействия влаги.

расчет оптимальной величины и монтаж под правильным углом

Назначение водосточной системы – отвод воды с крыш зданий и сооружений. Состоит она из двух частей: горизонтальной и вертикальной. Первая – это желоба, уложенные под краем кровельного материала под определенным углом. Вторая – вертикально установленные трубы. Соединяются обе части между собой приемными воронками. Главная характеристика системы – угол наклона водосточного желоба.

Содержание

1. Для чего нужен уклон
2. Оптимальный угол наклона
3. Правила монтажа желобов водостока

Для чего нужен уклон

Уклон необходим для беспрепятственной транспортировки воды к водосточным трубам

Наклонная плоскость является причиной движения жидкости. В вертикальных трубах востока она будет перемещаться без проблем. Чтобы происходило ее стекание по желобам первой части водосточной системы, их надо уложить под наклоном. Если этого не сделать, вода будет собираться в желобах, застаиваться там, а при накоплении переливаться через края лотков, заливая стены и фундамент здания.

Есть и противоположная сторона ситуации. Если угол наклона водостока будет большим, это в первую очередь испортит фасад дома. Система отвода воды с крыш будет выделяться не лучшим образом.

Отвод воды в данном случае будет происходить максимально эффективно. Но в месте стыковки желобов с вертикальными трубами будет скапливаться большой объем воды, который трубы могут не принять полностью, может произойти тот же перелив. Проблему можно решить установкой приемных воронок большего размера. Но это также скажется на внешнем виде фасада.

Оптимальный угол наклона

Движение воды может происходить уже при угле наклона в 1° — это 1 мм смещения одного из краев желоба по вертикали относительно противоположной стороны с учетом длины лотка в 1 м. Но для водосточной системы этот параметр критичный, особенно когда идет ливень. Никто не запрещает этот показатель использовать в процессе проектирования или монтажа водостока, но горизонтальная часть водостока с большим потоком жидкости в данном случае не справиться.

Существуют рекомендуемые нормативы:

• минимальный уклон желобов водосточной системы – 3 мм;
• максимальный – 5 мм.

Угол наклона выбирают в зависимости диаметра устанавливаемых желобов. Зависимость такая: чем больше диаметр, тем меньше наклон горизонтальной части водосточной системы.

Уклон также увеличивают в том случае, если водосток представляет собой сборное сооружение: система имеет сложную структуру, состоящую из отдельных участков, стыкуемых между собой. Обычно такие водостоки устанавливают на разноуровневых кровельных конструкциях.

Правила монтажа желобов водостока

До начала монтажа необходимо правильно подобрать ширину желобов. Это зависит от площади скатов крыши. Чем они больше, тем должен быть большим диаметр. Зависимость такая:

• площадь крыши в пределах 50-70 м² — желоба шириной 90 мм;
• площадь скатов от 70 до 140 м² — водосточные лотки шириной 125-130 мм.

Есть еще один параметр, который определяет длину горизонтальной части водосточной системы дома: расстояние между вертикальными трубными стояками водостока. Максимальный размер – 12 м. Наклон желобов будет выставляться именно на этой части кровельной конструкции.

Рассчитывают уклоны водосточной трубы на 1 м в миллиметрах. К примеру, если длина горизонтальной части водостока равна 10 м, угол наклона рассчитывается так: на каждый метр конструкции опускание одного из концов лотка производится, к примеру, максимально на 5 мм; значит, на десятиметровую длину опускание произойдет на 50 мм или 5 см.

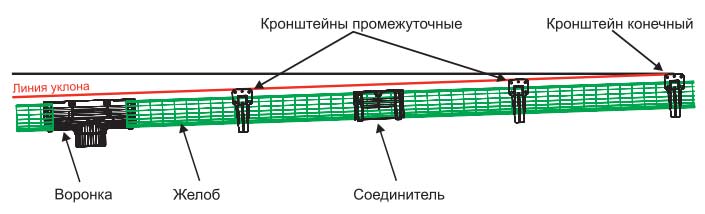

На первом этапе монтажа водосточной системы устанавливают метки двух концов желобчатой конструкции. Делают это так:

1. От одного из краев горизонтальной части, которая расположена на противоположной стороне от вертикальной части, наносится метка. Ее расположение по вертикали определяется размерами выбранных кронштейнов, на которые будут укладываться водосточные лотки.
2. В нее вкручивают саморез.
3. Вкручивают саморез на противоположной стороне кровельной конструкции. Он должен находиться на одном горизонтальном уровне с первым крепежным изделием.
4. От второго шурупа опускают вниз 5 см, куда вкручивают третий саморез. Второй можно выкрутить.
5. Соединяют между собой первый шуруп и третий, для чего используют прочную нить или леску. Это и есть контур расположения желобчатой конструкции.
6. В местах расположения саморезов устанавливают по кронштейну. Их крепят к лобовой доске, к первому элементу обрешетки или к стропилам крыши.
7. Промежуточные кронштейны устанавливают через каждые 50-100 см строго по намеченному контуру.
8. Нить удаляют и переходят к монтажу восточных желобов.

Монтаж горизонтальных водостоков – это установка лотков на кронштейны по технологии раструбного соединения. Последующий элемент укладывается под предыдущий. Нахлест – 10 см. Этот участок рекомендуется дополнительно герметизировать, используя, к примеру, силиконовый герметик. Оптимально – если стык двух лотков попадет на кронштейн.

Способов крепления желобов к кронштейнам несколько. Часто используемый – загиб внешнего края поддерживающего элемента за борта лотков. Можно использовать вязальную проволоку или применить саморезы, которые вкручивают сразу сквозь кронштейн и лоток. Есть на рынке и более сложные, но высокоэффективные методы.

Как только будет смонтирована горизонтальная часть, переходят к вертикальной. Это обычная установка труб раструбным способом, которые крепят к стене специальными хомутами посредством саморезов и пластмассовых дюбелей. Далее устанавливают приемные воронки, которые являются переходным элементом между горизонтальной частью водостока и вертикальной. Здесь главная задача – герметичность между воронкой и желобом, а также между первой и вертикально установленной трубой.

Нередко встречаются ситуации, когда горизонтальная часть водосточной системы, устанавливаемой на один скат кровли, состоит из двух частей, которые располагаются с наклоном в одну точку. В ней монтируется вертикальный трубный стояк. В этом случае расчет наклона и размеров элементов водостока производят с учетом половины площади ската, если на последний устанавливается один вертикальный стояк. К примеру, если длина карниза равна 12 м, стояки монтируют посередине — по 6 м от краев крыши.

Не всегда это получается делать по чисто эстетическим требованиям. Поэтому трубы можно располагать на разных расстояниях. К примеру, от одного края на 4 м, от другого на 8 м. Это норма. Но расчет проходимости желобов придется рассчитывать с учетом части площади ската, под которыми располагаются две разные по длине части желобчатой конструкции.

Правильный выбор угла наклона горизонтальной части водосточной системы обеспечит максимально эффективную работу водоотводящего контура. Небольшое отклонение от норм в ту или другую сторону может привести к снижению качества работы.

Как рассчитать уклон желоба

19 ноября 2020 г. 20 июня 2022 г. Адам Басси
Бесшовные желоба
1

Что такое уклон желоба?

Уклон желоба относится к углу, под которым желоба устанавливаются поперек горизонтальной поверхности бордюра. Если в вашем доме есть желоба, у вас будет часть желоба с водосточной трубой справа и слева. Как правило, желоб будет наклонен горизонтально под небольшим углом к ​​одному из водосточных желобов. Это позволяет воде естественным образом стекать в водосточную трубу.

Важен ли уклон желоба?

Уклон желоба, пожалуй, одна из самых обсуждаемых тем в мире водосточных желобов и, возможно, самая спорная. Так много людей решительно говорят об этом, но они используют только теорию, чтобы объяснить, как, по их мнению, работает склон. Наша компания работает в этой отрасли 20 лет, и наш опыт доказывает, что уклон желоба чрезвычайно важен. Если уклон выполнен неправильно, это может вызвать много неприятностей, а иногда и большой ущерб.

Наклон водосточного желоба — это то, что позволяет воде правильно стекать в водосточную трубу, к выпускному отверстию и от вашего дома. Уклон позволяет воде течь с нужной скоростью, не борясь с новой водой, поступающей в водосточную систему. Это предотвратит скопление воды внутри желоба. Наклон желоба может предотвратить накопление мусора с течением времени. Это также может помочь при проблемах с нехваткой воды.

Каким должен быть уклон желобов?

Наклон желоба должен составлять не более 1/4 дюйма на каждые 10 футов водосточного желоба. Все, что больше 1/4 дюйма, сделает ваш дом кривым и плохо построенным. При включении постепенного падения уклон в конечном итоге составит около 1/8 дюйма на 10 футов.

Какие проблемы могут возникнуть из-за неправильного уклона желоба?

Недостаточный уклон

Недостаточный уклон желоба является распространенной проблемой. Если бы вы установили длинную секцию водосточных желобов с небольшим уклоном или без него, вода наполнялась бы быстрее, чем могла бы стекать, потому что она не могла бы найти сток достаточно быстро. Это можно решить, добавив больше водосточных труб в коммерческих ситуациях. Иногда предприятия устанавливают водосточные желоба идеально ровно и просто устанавливают множество водосточных желобов для внешнего вида.

Этот тип системы также может работать в жилых помещениях, но не рекомендуется. Эстетика дома очень важна. Добавлять водосточные трубы повсюду — не лучший вариант. Это может привести к тому, что дом будет выглядеть очень аляповато. Водосточные трубы обозначаются преимущественно в углу дома. Большинство людей стараются не ставить их перед домом. Углы и ближе к концу или по бокам в задней части дома — это то место, где вы хотите, чтобы водосточные трубы были, чтобы придать надлежащую привлекательность бордюру.

Наклон водосточных желобов в сторону от выпускных отверстий

Наклон желобов в сторону от водосточной трубы — еще одна проблема. Это может вызвать появление плесени, скопление мусора и вредителей. Как только плесень, водоросли и другие органические материалы начнут накапливаться, вам, скорее всего, придется вызвать специалиста по очистке наружных поверхностей , чтобы удалить их. Во время ливня естественная гравитация воды будет течь напротив водосточной трубы. Если он наполнится достаточно, часть воды стечет. Но в конечном итоге гравитация будет бороться с потоком воды все время, когда вода будет пытаться найти нижнюю точку, противоположную водосточной трубе или выпускному отверстию.

Слишком большой наклон

Слишком большой шаг также может вызвать проблемы. Если вода имеет высоту 1 дюйм на 10 футов, то вы получите только два дюйма, может быть, 3 дюйма внутри конца. Это высокое значение, и у вас будет потенциал переполнения на низком конце.

Если во время сильного дождя вода течет на большое расстояние, вы можете столкнуться с брызгами воды. Это может произойти, когда он ударится о торцевую крышку или остановится во внешнем или внутреннем углах, где вода меняет направление потока. Чрезмерная подача может привести к слишком быстрому движению воды и вызвать ее разбрызгивание.

Какие проблемы могут возникнуть из-за неправильного уклона желоба?

Как правило, вы измеряете длину желоба, которая требуется для секции дома. Используйте пример 40-футового водосточного желоба. Общее эмпирическое правило гласит, что на 40-футовую секцию водосточного желоба следует использовать один выпускной патрубок. Это означает один водосточный желоб на 40 футов. Если вы идете более 40 футов, то потребуются два водосточных трубы.

Для наклона водосточного желоба длиной 40 футов измерьте на одном конце, где будет опускаться дно водосточного желоба. Это, вероятно, будет на один дюйм выше на лицевой панели. Измерьте верхний предел и нижний предел. Если вы измерили 1 дюйм на лицевой панели, перейдите к верхнему пределу и измерьте 1/8 дюйма на десять футов. С 40-футовым желобом вы будете выше другого конца на 1/2 дюйма. Проведите мелом линию вниз по лицевой доске и прикрепите либо верхний край желоба к этой линии, либо нижний край. Уклон ½ дюйма — это то, что вам нужно для водосточного желоба длиной 40 футов.

Иногда можно обойтись наклоном 1/4 дюйма или 3/8 дюйма. Из-за этого наклон трудно заметить косметически, но он все же позволяет воде течь. Если вы набираете много воды в один водосточный желоб и вам нужно, чтобы эта вода вытекала немного быстрее, вы можете использовать уклон 1/4 дюйма на высоте более 10 футов. Это будет равно шагу в 1 дюйм, более 40 футов.

Заключение

Наклон желоба используется для управления потоком воды. Использование правильного потока или использование правильного наклона действительно важно. Наклоните свои желоба соответствующим образом, чтобы обеспечить достаточный поток, но не слишком большой, если он выглядит плохо с косметической точки зрения. Размещайте их ровно столько, сколько вам нужно, и используйте соответствующее количество водосточных труб там, где это возможно.

Каков минимальный уклон водосточных желобов?

Главная > Блог

31 августа 2022 г.

283

FacebookTwitterLinkedInPinterestWhatsAppCorreo

Копировать ссылку

Ваш браузер не поддерживает автоматическое копирование, выберите и скопируйте ссылку в текстовое поле, а затем вставьте ее в нужное место.

Если вы видели ущерб, который накопление влаги может нанести имуществу, вы, вероятно, также знаете, что функциональный водосточный желоб — лучшее решение для защиты вашего дома или бизнеса от воздействия проливных дождей. Все больше и больше людей теперь рассматривают водосточные желоба как стандартную часть планировки своего дома, но некоторые из них могут не иметь четкого представления о размерах, необходимых для установки идеальной системы водосточных желобов. С помощью услуги по установке водосточных желобов вы можете рассчитывать на наилучшие результаты, но все же важно знать основы процесса установки, особенно важность правильного уклона водосточного желоба.

Что такое уклон желоба?

Для ясности: когда мы говорим об уклоне желоба, мы имеем в виду небольшой уклон вниз, который желоб должен иметь на пути потока воды. Вы не можете увидеть этот наклон с первого взгляда, поскольку желоба, казалось бы, стоят параллельно линии крыши над ними. Это одна из причин, по которой уклон водосточного желоба остается предметом споров среди домовладельцев, и многие люди утверждают, что для правильной работы водосточного желоба не обязательно иметь определенный уклон. Однако подрядчики согласны с тем, что желоб должен быть наклонен под определенным углом, чтобы он функционировал должным образом.

Почему важен уклон желоба?

Водосточные желоба работают следующим образом: когда идет дождь, вода, падающая на вашу крышу, скатывается к желобу, расположенному прямо под краем водостока крыши. Если крыша сама по себе имеет крутой скат, вода будет двигаться быстрее, и вам понадобится высокоэффективная система водосточных желобов, чтобы не отставать.

Оттуда дождевая вода перенаправляется в водосточные трубы и образует вертикальный путь к месту утилизации на земле. В идеале вся вода заканчивается на расстоянии не менее 10 футов от вашей собственности, что предотвращает вероятность скопления влаги, затопления, эрозии почвы и т. д.

Для этого необходимо обратить внимание на уклон желоба перед установкой водосточной системы. Наклон водосточного желоба — это то, что толкает воду к водосточной трубе, управляя потоком воды, избегая слишком большого веса желоба за раз. Он поддерживает непрерывный поток, которому не препятствуют, когда во время шторма в желоб попадает больше воды. Постоянный поток также снижает вероятность засоров, поскольку большую часть мусора можно перенаправить в ту же зону утилизации, не застревая в желобах.

Если водосточный желоб не имеет наклона и установлен под крышей, дождевая вода будет собираться внутри водосточного желоба, и ей некуда будет направляться к водосточной трубе. В результате он будет капать по бокам во время каждого шторма. Долгосрочные последствия повлияют на водоудерживающую способность желоба и остальную часть вашего имущества.

Какой правильный уклон желоба?

Мы знаем, что прямой желоб будет работать неправильно из-за отсутствия уклона, но у неправильного уклона есть свои проблемы. Как правило, уклон водосточных желобов составляет от 1/2 до 1/4 дюйма на каждые десять футов водосточного желоба, но эти цифры не являются фиксированными для всех домов. В игру вступают многие факторы, такие как конструкция здания, конструкция крыши, необходимая длина желоба и количество установленных водосточных труб. Все они влияют на точный шаг, который должен иметь ваш желоб, поэтому профессиональная работа по установке, как правило, дает лучшие результаты.

Следует помнить, что уклон всегда должен вести к ближайшему водосточному желобу. Если в здании есть несколько водосточных труб, владельцы могут позволить себе иметь неправильный уклон или желоб без уклона, но это чаще встречается в офисных зданиях и коммерческих учреждениях, если доступ и архитектура не мешают дополнительным водосточные трубы, идущие по бокам.

Что делать с неправильным уклоном желоба

Наиболее распространенной проблемой является установка желоба с небольшим уклоном или без него. Вода не будет течь достаточно быстро, чтобы ее можно было слить должным образом, в результате чего внутри водосточного желоба образуются лужи. С другой стороны, слишком большой уклон приведет к брызгам воды на одном конце вашей водосточной системы, кроме того, водосточный желоб будет выглядеть криво под крышей.

Вы, вероятно, можете сказать, что для неправильного наклона желобов не требуется много времени, поэтому неправильные уклоны являются обычным явлением при установке своими руками, а участки желоба переполняются из-за неправильного уклона.

Правильный наклон водосточного желоба должен облегчать поток воды, не создавая помех перед домом. Как мы уже говорили ранее, уклон желоба практически незаметен в большинстве водосточных систем. С помощью профессиональных услуг по установке и ремонту вы можете отрегулировать верхний и нижний предел желоба, чтобы получить желаемый эффект. Ваш подрядчик обладает знаниями и инструментами для правильного выравнивания желоба без необходимости замены какой-либо части вашей водосточной системы.

А если вы уже планируете установить новую водосточную систему или заменить имеющиеся водосточные желоба, вы можете обеспечить идеальный уклон, соответствующий краю вашей крыши, с помощью индивидуального желоба, который прослужит дольше при неожиданных погодных изменениях.

Вы можете приобрести водосточный желоб, отвечающий всем вашим потребностям, от правильного шага до оптимальной водоудерживающей способности. Специалисты Rain Gutters Solution готовы предоставить наилучшие услуги по установке для вашего дома или предприятия, поэтому не стесняйтесь обращаться к нам со своими вопросами и идеями. Вы можете позвонить по телефону (305) 270-7779или заполните контактную форму на этом сайте, чтобы записаться на прием к нашим специалистам. Позвольте Rain Gutters Solution удивить вас желобом вашей мечты, который идеально подойдет к дому вашей мечты.

Если вы нашли эту статью полезной, сообщите нам об этом в разделе комментариев ниже. Кроме того, не стесняйтесь поделиться им, используя параметры ниже. Хотите, чтобы мы рассмотрели другую интересующую вас тему, касающуюся водосточных желобов? Если да, то поставьте нам лайк и следите за нами в социальных сетях, а также опубликуйте в любом из наших профилей в социальных сетях тему, которую вы хотите, чтобы мы обсудили: Facebook @RainGuttersSolution, Twitter @Gutterssolution и Instagram @RainGuttersSolution.
