Можно ли подключить розетку к выключателю света?

Жизнедеятельность человека в доме или квартире непременно связана с эксплуатаций бытовой электрической сети. Иногда возникают такие ситуации, когда необходимо перенести элементы электропроводки (выключателя света либо розетки) в другое, более удобное место. В данной публикации пойдёт речь о том, как сделать розетку от выключателя, и можно ли осуществить такие работы не теоретически, а на практике?

Для того чтобы разобраться в этом вопросе, рассмотрим конструктивное исполнение и назначение коммутационных аппаратов.

Последствия

Мало-мальски разбирающемуся в электротехнике человеку станет ясно, что вывести розетку от выключателя, не меняя электрического монтажа этих коммутационных аппаратов, нельзя. Любые бытовые приборы будут полноценно работать только на двух потенциалах – фазном и нулевом. А в выключателях имеется только фаза, они никак не могут обеспечить подачу нуля на розетку.

Параллельная схема подключения розетки и выключателя даст нам в итоге такую картину. Каждый раз, как только вы включите в сеть бытовой прибор, ток будет протекать через осветительный прибор и лампочка загорится. Такая схема нежелательна по следующим причинам:

• Одновременно будут работать два потребителя (светильник и бытовой прибор), это может привести к перегреву проводов. А вы знаете, что любой дополнительный нагрев электрической сети – это уже причина для аварийной ситуации.
• Мощные приборы (более 500 ватт) подключать по такой схеме нельзя, так как через лампу в светильнике будет протекать повышенный ток, что повлечёт выход её из работы (перегорит).
• В момент подключения потребителей в сети возможна посадка напряжения. В этом случае могут отключиться другие бытовые приборы, например, холодильник.

Попробуем всё-таки разобраться, какие есть выходы из этой ситуации.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

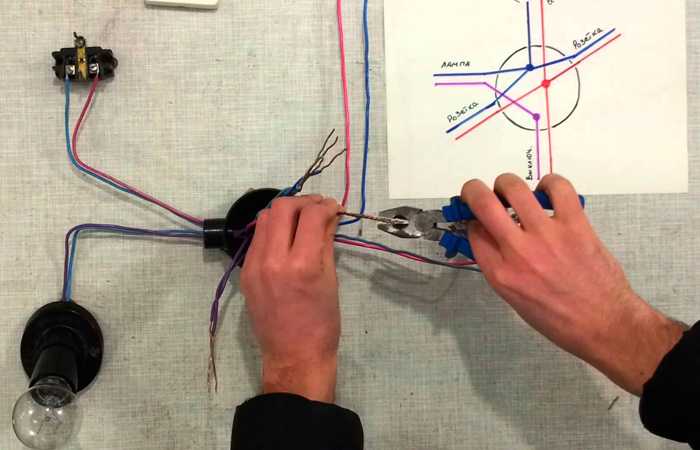

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Вместо выключателя

Этот вариант подразумевает установку розетки вместо уже существующего выключателя. Это делается в случае крайней необходимости. Учтите, что при этом полностью не будет освещения в помещении. Такой вариант можно применять в качестве временного. Например, вы делаете ремонт в нежилом ещё помещении и вам необходимо периодически подключать электроинструмент. Если работы производятся исключительно в дневное время, когда достаточно будет естественного освещения, то можно подключить розетку вместо действующего выключателя.

Для этого нужно будет произвести следующие коммутационные действия:

1. Обесточьте помещение (отключите автомат), в котором будете работать, и проверьте отсутствие напряжения.
2. Из подрозетника демонтируйте выключатель и отсоедините провода, которые к нему подходили.
3. В подрозетник установите розетку и теперь к её клеммам надо подсоединить провода от выключателя.
4. Следующий этап работ будет в распределительной коробке, где произведена вся коммутация электропроводки данного помещения. Один провод, отходящий от вновь смонтированной розетки, подключите к фазной жиле питающей сети, второй надо подсоединить к нулевой жиле питающей сети. Два провода, которые из распределительной коробки шли на светильник, необходимо отсоединить и заизолировать.
5. После проведения всех перечисленных работ подайте напряжение на помещение от источника питания (включите автомат) и проверьте правильность запитки розетки. Для этого включите в неё какой-то бытовой прибор, он должен нормально функционировать.

Как подключить

Самый простой способ подключения – это параллельное, но возможность пользоваться розеткой станет ограниченной. Во – первых, напряжение будет очень слабым, хотя достаточным для использования зарядок и автоматических освежителей. Более требовательные приборы работать буду не так, как этого требуется. Во – вторых, пользоваться такой розеткой, можно только если сеть разомкнута. Ввиду этих ограничений подключать таким способом не рентабельно и не совсем правильно.

Выключатель – коммуникация, которая разрывает цепь и подключать к нему «ноль» не нужно. Если говорить о розетке, то она подпитывает большинство устройств, поэтому «ноль» ей необходим. Подключив эти два устройства параллельно можно нарушить технику безопасности и нарушать все нормы, что может привести к негативным последствиям. Однако, как временная мера, такой способ имеет место существовать.

Главным условием правильного подключения станет то, что после соединения пользоваться световым прибором не будет представляться возможности. Если он не нужен в данном помещении, то заменить его на розетку будет не сложно. Первое что необходимо сделать – подключить розетку к проводам, идущим к выключателю. Место, где ранее находился световой прибор необходимо замкнуть. Главное не забыть про изоляцию «земли», находящуюся рядом со светильником.

Наиболее подходящим вариантом будет – двухклавишный выключатель, тогда можно просто соединить розетку с одним из пучков контактов в устройстве. Затем, в люстре следует удалить лампу и установить на ее месте перемычку для соединения двух проводов.

Финальными действиями будет – замена двухклавишного выключателя на одноклавишный стандартный, а саму розетка подключается к свободному пучку контактов. Сделать это можно за короткое время и решить ряд ремонтных и планировочных задумок.

Справка! Сечение провода для светильника намного меньше чем требуемое для розеток, поэтому выбирать ток следует исходя из этого. Кухонные приборы и нагреватели лучше не подпитывать от такой розетки.

Варианты установки

Существует несколько видов подключения, которые разнятся по своему типу и принципу работы. Раньше в квартире и частном доме в основном устанавливались розетки с выключателями, необъединённые в одном корпусе. Это позволяло соединить между собой провода в распределительной коробке, но при этом не совмещать вместе эти два электроотвода. Такой вариант подходит, если по какой-то причине нет возможности установить данные потребители рядом или на одной высоте.

Фото — Схема

Достоинства этого варианта:

1. Доступность. Можно купить самые дешевые розетки и выключатели для светильников и объединить их в одну схему;
2. Простая схема подключения. Если все делать внимательно – то с установкой распределительной коробки и объединением в ней проводов своими руками проблем не возникнет;
3. Безопасность. При коротком замыкании или перенагрузке проводки провода могут оплавиться. За счет того, что одинарный, двойной или тройной выключатель установлен отдельно от розетки, повышается пожаробезопасность квартиры.

Сейчас же все чаще мастерами с такими целями используется специальный блок (к примеру, это производители Makel — Макел, АВВ – ABB), в котором совмещены электрическая розетка и выключатель. Главным достоинством такой схемы подключения является её простота – не требуется отдельно вести контакты и перепроверять правильность их подключения. Также нужно отметить, что не нужно долбить перфоратором стену в двух местах, достаточно только одного отверстия, подходящего под размеры блока.

Фото — блок

Плюсы:

1. Легко можно провести перенос системы, её расположение просто меняется путем перетяжки кабелей;
2. Высота установки этой розетки с выключателем просто сделать по евростандарту, не нужно отдельно измерять уровень каждого отвода;
3. Могут использоваться для уличного размещения, комнатного и т. д.;
4. Удобно монтировать на любые поверхности. Возможен монтаж в гипсокартон, кирпич, камен, пеноблок.

К недостаткам можно отнести тот факт, что если потребуется замена какой-либо отдельной части конструкции, то, скорее всего, придется менять весь блок.

Блоки классифицируются по количество штепсельных розеток и типу выключателей лампочки или люстры. Можно купить одноклавишный, двухклавишный, трехклавишный вариант.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как правильно разместить розетки и выключатели в спальне — INMYROOM

Советы

Сколько розеток должно быть в комнате, где и на какой высоте от пола их стоит разместить – рассказываем, на что обратить внимание при проектировании электропроводки в спальне

Планируете ремонт в спальне, но гадаете над количеством и расположением розеток и выключателей? Хотите сохранить в комнате атмосферу отдыха и не путаться в километрах проводов и удлинителей? Рассказываем и показываем, где и как разместить розетки и выключатели, чтобы больше про них не вспоминать.

1. У прикроватных тумбочек

Расположение розеток и выключателей в зоне кровати напрямую зависит от типа освещения и размеров мебели. Если в изголовье вы решили повесить бра, то розетки можно разместить над прикроватной тумбочкой в одной рамке с выключателем. Учитывайте, что высота нижнего края выключателя от поверхности тумбы должна быть не меньше 10 см.

Если кровать двуспальная, то такие розетки нужно предусмотреть с двух сторон.

Если для освещения вы выбрали настольные лампы, то розетки можно
разместить между кроватью и тумбочками, сразу за тумбочкой или под
тумбочкой, если она на высоких ножках. Сделать дополнительный выключатель верхнего света рядом с кроватью – отличная идея, ведь иногда так лень вставать из теплой постели.

Если вам кажется, что вы обойдетесь всего двумя розетками, вспомните, сколько разных приборов обычно используется в спальне: телефон, ноутбук, увлажнитель воздуха, электронный будильник и даже фоторамка. Лучше перестраховаться.

2. У дверного проема

Главное, что должно быть при входе в комнату, – выключатель общего освещения. Обычно его устанавливают на высоте от 75 до 90 см от пола.
Однако учитывайте средний рост всех членов семьи, каждому должно быть удобно нажать на клавишу, отведя опущенную руку в сторону. Проследите, чтобы шкаф или открытая дверь не закрывали выключатель: разместите его с той стороны, где
располагается ручка закрытой двери.

Во входной зоне также нужно расположить дополнительную розетку: она пригодится для использования пылесоса, радиатора отопления и других электроприборов. Разместите ее на высоте 30 см от пола и 10 см от проема двери.

3. В тв-зоне

Если вы планируете смотреть в спальне телевизор, стоит разместить еще несколько розеток. Располагайте их на высоте примерно 130 см – тогда их не будет видно за техникой. Вам понадобятся как минимум две стандартные электрические розетки, и по одной тв- и интернет-розетке – для современного телевизора последняя просто необходима.

4. У туалетного столика

Вм кажется, что в зоне туалетного столика розетки не нужны? Это совсем не так – без освещения в этой зоне не обойтись. Если на столике стоит лампа, то разместите две розетки в рамке на высоте минимум 10 см от поверхности: одна – для лампы, вторая – для фена или щипцов. Если зеркало подсвечивается бра, то вместо одной из розеток установите выключатель.

Устранение неполадок настенного электрического выключателя

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 04. 04.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Элизабет Макленнан

Факт проверен
Элизабет Макленнан

Элизабет Макленнан — специалист по проверке фактов и редактор с опытом работы в области наук о Земле и устойчивого развития. Элизабет имеет степень магистра. из Университета Теннесси, Ноксвилл.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Большинство настенных выключателей в вашем доме управляют осветительными приборами, но они также могут управлять настенными розетками (розетками) или проводными приборами, такими как мусоропровод. Поскольку эти выключатели используются часто (например, включение и выключение светильника несколько раз в день), они очень часто изнашиваются. Но механическая неисправность самого выключателя не всегда является причиной того, что светильник не работает. Выключатель — это только один компонент в сложной электрической цепи, которая начинается с панели выключателя, проходит через электропроводку в стенах к выключателю света, а затем по дополнительным проводам к осветительному прибору, розетке или электроприбору. Когда выключатель света кажется «плохим», проблема на самом деле может лежать где угодно в цепи, от автоматического выключателя до светильника.

Таким образом, устранение неполадок коммутатора, по крайней мере частично, связано с устранением неполадок во всей цепи, чтобы определить, в чем на самом деле заключается проблема. Если устранение неполадок исключает другие возможности, то замена выключателя света является последним шагом.

Когда следует устранять неисправности настенного выключателя

Всякий раз, когда настенный выключатель больше не управляет должным образом светильником, розеткой или устройством, которым он должен управлять, пришло время предпринять эти простые шаги, чтобы определить, в чем проблема. Просто помните, что ваше расследование может выявить проблемы, которые не имеют ничего общего с коммутатором.

Перед началом работы

Настенные выключатели бывают разных стилей, но помимо эстетических различий между простыми тумблерными переключателями, кнопочными переключателями, ползунковыми переключателями и диммерными переключателями существует более фундаментальная инженерная разница. Существуют однополюсные выключатели, управляющие вещами из одного места, трехпозиционные выключатели, управляющие освещением или розетками из двух мест; а для больших домов или сложных ситуаций можно использовать четырехпозиционный переключатель для управления освещением или розетками из трех или более мест. Если при устранении неполадок установлено, что с переключателем действительно возникла механическая проблема, важно знать, какой тип переключателя у вас есть, прежде чем покупать и устанавливать замену.

Оборудование/инструменты

• Бесконтактный тестер цепей
• Отвертка
• Тестер непрерывности
• Фонарик

Материалы

• Соединители проводов (при необходимости)
• Новый настенный выключатель (при необходимости)

1. Осмотрите переключатель

   Иногда поврежденный или неисправный переключатель сразу бросается в глаза. Если тумблерный рычаг или ползунковый механизм ослаблены или не работают должным образом, весьма вероятно, что механические части внутри переключателя просто изношены. Точно так же, если переключатель издает жужжащий звук, теплый на ощупь или показывает какие-либо признаки подгорания или плавления, то почти наверняка переключатель неисправен и нуждается в немедленной замене.

   Ель / Кевин Норрис

   Предупреждение

   Выключатель, издающий звуковые сигналы или теплый на ощупь, требует немедленного вмешательства путем отключения автоматического выключателя. Такой переключатель может представлять опасность возгорания и должен быть заменен как можно скорее.

2. Проверьте лампочку или розетку

   Если нет очевидных повреждений или проблем с выключателем, сначала исключите простые вещи: убедитесь, что в светильнике есть не перегоревшие лампочки или что лампа или прибор, подключенный к розетке, управляемой выключателем, работает правильно. . Нет смысла тратить время на замену настенного выключателя, если проблема заключается всего лишь в перегоревшей лампочке.

   Ель / Кевин Норрис

3. Проверьте автоматический выключатель; Отключить питание

   Цепь выключателя, которая не работает должным образом, может просто иметь сработавший выключатель или перегоревший предохранитель. Подойдите к электрической сервисной панели и найдите выключатель или предохранитель. Если выключатель сработал, сбросьте его; или, если предохранитель перегорел, замените его точным дубликатом.

   Если сброс выключателя или замена предохранителя не решит проблему, ваши следующие шаги будут включать проверку проводных соединений и более тщательное переключение. Но перед этим отключите питание цепи, выключив автоматический выключатель или удалив предохранитель.

   Совет

   Если автоматический выключатель постоянно срабатывает при каждом включении настенного выключателя, весьма вероятно, что где-то в проводке произошло короткое замыкание. Короткое замыкание возникает, когда ослабленный или поврежденный провод приводит к отклонению электрического тока за пределы установленного пути цепи. Устранение короткого замыкания может быть работой для лицензированного электрика, если проблема заключается не в самом выключателе, а в чем-то другом.

   Ель / Кевин Норрис

4. Снимите крышку, проверьте питание

   Осторожно отвинтите настенную защитную пластину и снимите ее, чтобы можно было осмотреть выключатель. Используйте бесконтактный тестер для неоновых цепей, чтобы убедиться, что провода, подключенные к выключателю, не проходят под напряжением. Когда щуп проходит рядом с проводами или винтовыми клеммами переключателя, он загорается, если присутствует ток под напряжением. Никогда не прикасайтесь к проводам, пока не убедитесь в отсутствии тока.

5. Осмотрите соединения проводов

   Во многих случаях переключатель не будет работать правильно из-за того, что проводные соединения — либо соединения цепей внутри электрической коробки, либо провода, подключенные к самому выключателю — ослабли, что препятствует прохождению тока цепи по назначенному пути.

   С помощью фонарика загляните в электрическую коробку и проверьте качество соединений проводов. Для этого может потребоваться ослабить крепежные винты на выключателе и вытащить его из распределительной коробки.

   Если вы обнаружите плохие проводные соединения, простое повторное подключение их к коммутатору может решить вашу проблему. Если вы заметили ослабленные соединения цепей внутри коробки, закрепите их с помощью соединителей проводов.

   После того, как ослабленные проводные соединения будут устранены, вы можете убрать переключатель обратно в электрическую коробку, заменить накладку, снова включить цепь и проверить, правильно ли работает переключатель. Если проблема не устранена, снова отключите питание схемы и подготовьтесь к снятию и проверке самого переключателя (следующий шаг).

   Совет

   Хотя это встречается реже, проблемы с проводным соединением на самом светильнике иногда могут вызывать проблемы. Также стоит проверить соединения проводов цепи светильника в тех случаях, когда выключатель и его проводные соединения кажутся целыми.

6. Снимите переключатель

   Если проблема не устранена после выполнения предварительных действий, извлеките выключатель из распределительной коробки (только после того, как еще раз убедитесь, что питание отключено), затем отсоедините выключатель от проводов его цепи. Обычно для этого достаточно просто ослабить винты, к которым крепятся провода. Некоторые переключатели могут быть прикреплены к проводам цепи с помощью вставных соединений; с ними вам нужно будет вставить небольшой гвоздь или отвертку в прорези, чтобы отсоединить провода.

7. Проверка непрерывности

   Используйте тестер непрерывности с батарейным питанием, чтобы проверить механизм переключателя. Это простой тест, который включает в себя поднесение щупов тестера к винтовым клеммам и возврат рычага переключателя в исходное положение. Небольшая диодная лампочка загорается, когда механизм переключателя успешно завершает путь между щупами тестера. Поэтому, если тест не показывает непрерывности, это означает, что переключатель неисправен.

   Если выключатель окажется неисправным, то установка нового настенного выключателя не составит труда.

Смотреть сейчас: как исправить горячий или жужжащий диммерный переключатель

Быстрое исправление: как починить утопленную розетку

Несколько лет назад я повез свою семью в Мир Диснея. Моим детям было три и один год. Поездка на самом деле прошла лучше, чем можно было ожидать. Мы поехали в июне (ужасная идея), поэтому каждый день шел дождь. Однажды в Волшебном Королевстве сгустились тучи. Я сказал жене, что мы должны пойти в «Карусель прогресса». Это поездка, которая покажет вам, как выглядела жизнь на рубеже веков и до «настоящего дня». Вы сидите в театре, и ваши сидения чередуются в четырех разных секциях. Она протестовала, я настаивал, в конце концов она уступила. Ей следовало больше сопротивляться, потому что это была одна из худших идей, которые у меня когда-либо были. Наши дети потеряли терпение в первой секции. Жена до сих пор ругает меня за это.

Однако было интересно посмотреть, как выглядели дома, когда электричество было относительно новой вещью. Розеток было мало, поэтому провода тянулись отовсюду. В наши дни есть много розеток, но многие из них старые и нуждаются в замене. Некоторые испытывают углубление обратно в стену из-за старения или плохой конструкции. Ремонт розетки может показаться сложным, но на самом деле это быстрое решение. После нескольких простых инструкций вы станете экспертом. Вот как починить утопленную розетку.

Потенциальные необходимые инструменты:

• Крестовая и плоская отвертки
• 2 или 4 винта для крепления штепсельных вилок к электрической коробке. (Возможно, вам понадобятся те, которые длиннее нынешних. Измерьте перед покупкой.)
• Удлинитель электрической коробки, регулировочная пластина или распорки выходных отверстий
• Электрический тестер/тестер напряжения

1. Подойдите к электрической коробке и отключите питание розетки, с которой вы работаете.
