от другой, уже имеющейся в комнате, и из щитка, а также выбор провода и способ монтажа, инструкция по установке и полезные советы

Если понадобилась дополнительная точка питания, но выполнить капитальный ремонт не наступило время, да и вызвать профессионала не всегда возможно, проблему устраняют самостоятельно. Для этого устанавливают ещё одну розетку от уже существующей, соблюдая некоторые хитрости и советы специалистов. Далее в статье мы расскажем, каким образом можно добавить розетку, а также подробно опишем этапы ее установки.

Содержание

• 1 Особенности добавления другой от уже имеющейся
• 2 Безопасность и инструмент
• 3 Инструкция по установке от существующей
  • 3.1 Разновидности
  • 3.2 Выбор провода
  • 3.3 Последовательное и параллельное подсоединение
    • 3.3.1 Правила последовательного
• 4 Как подключить из щитка?
• 5 Выбор способа монтажа проводки
  • 5.1 Наружная
  • 5. 2 Скрытая
  • 5.3 Комбинированная
    • 5.3.1 Порядок монтажа
    • 5.3.2 Варианты скрытия
• 6 Процесс установки
  • 6.1 Подготовительные работы
  • 6.2 Подсоединение кабеля
  • 6.3 Подключение кабеля
• 7 Полезные советы
• 8 Полезное видео

Особенности добавления другой от уже имеющейся

Преимущества установленной дополнительно розетки:

• удовлетворит основные потребности всех жильцов;
• возиться с переносками и тройниками не придётся;
• сохранит целостность контактов основной точки питания;
• повлечёт незначительные финансовые расходы по сравнению с полной заменой проводки.

Этот метод подключения подразумевает увеличение нагрузки и сопротивления на предыдущие контакты. Обычно подводятся провода с сечением 1,5-2 кв. мм, рассчитанных на работу бытовых приборов, мощностью не более 2 кВт. Подсоединение к последней проводке более мощного устройства увеличит нагрузку и приведёт к:

1. нагреванию контактов;
2. выходу из строя кабеля;
3. образованию вибрации, способной ухудшить качество соединения.

Безопасность и инструмент

1. Прокладка кабеля, установка точки питания проводятся после полного отключения автомата или пробок. С помощью индикатора убеждаются, что прибор обесточен. Лучше применять сразу два индикатора для гарантированного получения результатов проверки и во избежание нежелательных последствий.
2. Учитывают состояние распределительной коробки, к которой подведены исходное гнездо, сама точка питания. Повреждённые экземпляры в работе не используют.
3. Стену, где уже проложена проводка, не долбят, не сверлят, не режут.
4. Запрещено перекусывать кусачками проводку, находящуюся под напряжением.
5. Любой контакт между отвёрткой и кабелем фазы или нуля приводит к замыканию в сети.
6. Розетки устанавливают на высоте 0,5-1 м от пола, но не ниже 30 см от плинтуса, располагая на каждые 6–10 квадратных метров помещения одну точку.
7. Рассчитывают мощность подключаемых устройств, сложив их вместе. Результат сравнивают с общей пропускной способностью сети.

Внимание

Монтаж проводки, сетевого гнезда своими руками производится при условии, что установка и настройка распределительного щитка в доме или квартире выполнялись профессионалом. Подключение без специального образования опасно для жизни.

Для того, чтобы добавить розетку, потребуются:

• маркер;
• линейка;
• уровень;
• пассатижи;
• отвёртки, одна из которых — с индикатором тока.

Для резки стен из бетона и кирпича потребуется перфоратор, для гипсокартонных особое внимание насадка для перфоратора, называемая «коронкой» (как установить розетку в гиспокартоне?).
Для замазывания промежутка между стеной и коробкой понадобятся:

• узкий шпатель;
• ёмкость для строительной смеси;
• грунтовка.

Инструкция по установке от существующей

Решив выполнить установку дополнительной электроточки, изучают правила проведения одной розетки от существующей. Придерживаются рекомендаций опытных электриков.

• Во-первых, определяют, какой будет достаточно.
• Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.

Разновидности

Видов розеток существует сотни, различают они по предназначению и конструкции. ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов:

1. Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
2. С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
3. Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
4. Тип С5. Старого вида, выдерживающие до 6А.
5. Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.

Каждый прибор состоит из:

• колодки;
• защитного корпуса;
• контактов.

Совет

В зависимости от способа крепления к стене различают наружную и внутреннюю фиксацию. Часто устанавливают точку питания в виде двойника или блока, состоящего из нескольких ячеек.

Выбор провода

При несоблюдении требований стандартов контакты перегреваются. Приводит это к поломке и возгоранию приборов. Перед установкой подбирают кабель.

1. Для заземлённых подходит трёхжильный кабель.
2. Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
   • синего — для нулевого провода;
   • красная и коричневая — для фазы.

1. Незаземленная проводка состоит из двух жил — нуля и фазы.
2. Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.

Учитывают диаметр сечения, материал, из которого он изготовлен. По требованиям пожарной безопасности, для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой.

Важно

Медь не перегревается, выдерживает значительные нагрузки по сравнению с алюминием.

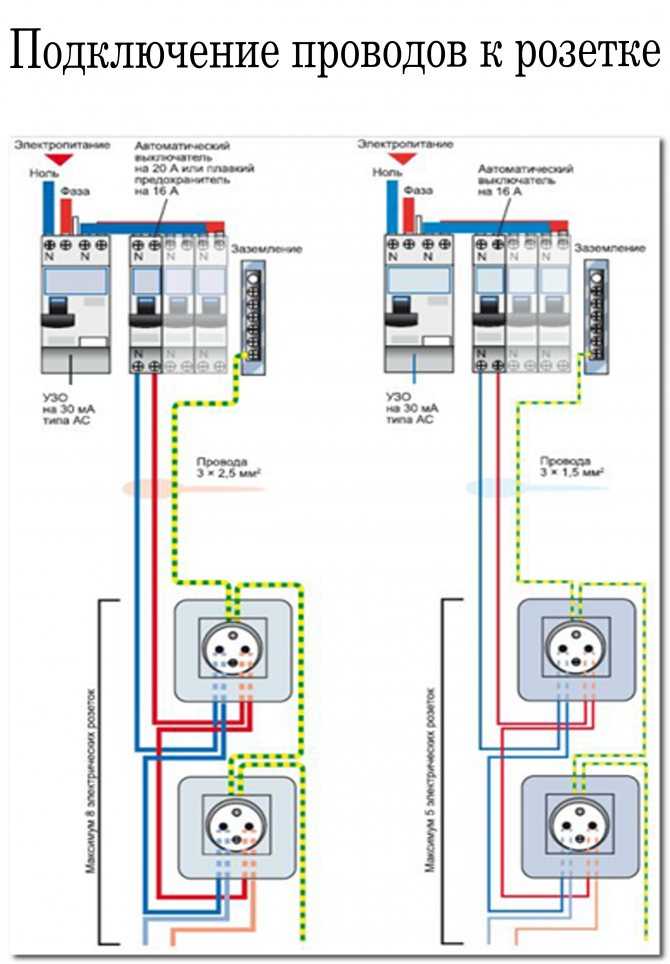

Последовательное и параллельное подсоединение

1. Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
2. Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.

Правила последовательного

Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью, если суммарная нагрузка на сеть от существующей розетки и точки, которую планируют устанавливать, не превышает 10А и 16А. Эти две точки принадлежат к одному узлу питания — это учитывают, перед тем как включить приборы в сеть.
Например, если общая нагрузка на сеть обеих розеток составляет 20 А, с учётом сечения кабеля 2,5 кв. мм это норма. Но первая точка при одновременном использовании двух точек не выдержит напряжения и выйдет из строя, так как рассчитана на мощность 16 А.

Как подключить из щитка?

Третий способ используют в случае подключения мощных электронагревательных приборов или если невозможен монтаж дополнительной розетки двумя указанными методами. Представляет собой прямое подключение от распределительного щитка в квартире.
Преимущество — в высокой надёжности, безопасности, обусловленной отсутствием интервальных контактных соединений, монтажу индивидуального автоматического выключателя, подходящего для допустимых токов всех составляющих линии электропроводки.
При всех способах выбирают необходимое сечение кабеля, подходящее для дополнительной проводки, учитывают количество гнёзд, запитанных от одной линии, общую нагрузку тока.

Совет

Обращаясь к таблице длительно-допустимых токовых нагрузок, выясняют, что для электроприборов, общая мощность которых составляет 2–4 кВт, разрешён кабель с сечением 2,5 кв. мм.

Выбор способа монтажа проводки

Разделяют несколько способов запитаться от розетки для другой точки питания: от наружной части исходной точки с выводом кабеля наружу, снаружи или внутри стены. Работы проводятся по одному принципу:

• Толщина кабеля. Сечение дочернего совпадает с родительским.
• Дизайн. Не влияет на функционал, подбирается к интерьеру, зависит от пожеланий хозяина.
• Система подключения контактов. Зависит от того, сколько контактов расположено на бытовом приборе — два или три.
  1. В первом случае ноль и фаза присоединяются к разным контактам.
  2. При использовании трёх проводков — фаза, ноль и заземление, которое прикрепляют к крепёжному винту, расположенному на корпусе устройства, предварительно сняв с него крышку.
• Заземление. При его наличии в первой розетке монтируют и на последующих, учитывая требования ПЭУ, где указано об использовании цельного кабеля.

Наружная

Встречается в деревянных домах, интерьерах в стиле ретро. Для безопасности прокладывается под металлическими трубами, чтобы избежать малейшей возможности соприкасания проводки с поверхностью стены. Предусматривает дополнительные слесарные работы.
Чтобы не нарушить визуальное восприятие ретро стиля, сохранить стиль, на одной диэлектрической подложке устанавливают дополнительную точку питания рядом с основной. Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину.

Скрытая

1. В стене прорезают канавки — штробы, в них укладывают кабель.
2. Замазывают цементным или гипсовым раствором.
3. Затем переходят к отделочным работам.

Вся проводка оказывается скрытой в стене.

Внимание

Чтобы провести розетку от имеющейся, выясняют, возможно ли вырезать штробу, канавку, высверлить выемку под подрозетник, а только потом приступают к подключению.

Комбинированная

Этот метод используется при монтаже дополнительной ячейки и невозможности просверлить стену.

Порядок монтажа

План работ:

1. Отключить электричество, обесточить помещение, где проводятся ремонтные работы. Тестером убедиться, что всё сделано правильно.
2. Снять крышку с основной розетки.
3. Извлечь прибор, ослабив удерживающие контакты.
4. Подсоединить кабель к новой точке.
5. Убедиться, что кабель не передавлен ограничителем, при необходимости отколоть кусочек стены или подрозетника, подогнав под размер провода.
6. Установить розетку на место.
7. Просверлить отверстие в декоративной крышке для кабеля.
8. Прикрутить крышку.
9. Проводку спустить вниз к плинтусу, провести к нужной точке, прикрепляя к стене скобами на расстоянии 30–40 см друг от друга.

Варианты скрытия

В зависимости от того, как планируют использовать розетку, выбирают метод крепления.

1. При наружном способе её прикручивают к плинтусу или оставляют в виде переноски. Провод прячут в кабель-канал, приклеенный к стене или прикреплённый между крышкой розетки и плинтусом.
2. Кабель, установленный на длительный срок, скрывают под слоем штукатурки. Для этого проделывают бороздку, прокладывают проводку, затем замазывают штукатуркой.
3. Если стена оклеена обоями, их разрезают по линии укладки кабеля, предварительно намочив. Затем аккуратно, чтобы не порвать, разводят края обоев в стороны, делают бороздку для кабеля. После закладки также замазывают раствором цемента, обои приклеивают обратно.

Процесс установки

Перед работами, связанными с электричеством, питание отключается. Для двойного контроля проводку проверяют на наличие тока индикатором.

Подготовительные работы

1. Разбирают розетку, открутив крышку.
2. Подрозетник также снимают, получают доступ к клеммам, к которым крепят провода.
3. При наружном способе установки на бетонную стену нужно заранее просверлить в местах расположения креплений отверстия для подрозетника, чтобы иметь возможность воспользоваться пластиковыми дюбелями. Для деревянной основы подойдут саморезы.
4. Скрытый способ осложнён высверливанием отверстия под подрозеточную коробку. Для этого используют зубило с молотком, ударную дрель, перфоратор с корончатым сверлом по бетону.
   • Сверлом вырезается круглое отверстие, другими инструментами доводится паз до нужного размера.
   • Перфоратором или дрелью делается канавка, закладывается провод, который прячется под штукатурку.

Подсоединение кабеля

1. С устройства снимают крышку, обнажив внутреннюю часть, где расположены клеммы. Убирают гибкую изоляцию, скрывающую три части провода: фазу, землю и ноль. Разводят в стороны для удобства монтажа. При работе со скрытой проводкой оставляют 20-сантиметровый запас.
2. Зачищают все три провода от изоляции примерно на один сантиметр аккуратно, не повреждая жилу.
3. Формируют петли, расплющивают пассатижами, чтобы обеспечить оптимальный контакт.
4. Затем, протянув под винтами, прижимают к клеммам с усилием для лучшей фиксации оголённых контактов.
5. Придерживаются цветовой маркировки: жёлтый проводок соответствует заземлению, два остальных — фаза и ноль.
6. Прибор собирают, прикрутив внутреннюю часть к рабочей части.

Подключение кабеля

Процесс подключения кабеля к розетке аналогичен предыдущему.

1. Кабель зачищается, формируются две петли, расплющиваются, надёжно фиксируются клеммами.
2. Провода заводят согласно цветовой маркировке.
3. Затем прикручивают корпус на место.

На нашем сайте в также можете узнать об особенностях установки розеток с USB и Wi-Fi.

Полезные советы

1. Для двойной экономии одинарные экземпляры заменяют на двойные или на блоки, состоящие из нескольких точек при условии подключения маломощных приборов (как подключить тройную розетку?).
2. Устанавливая проводку открытого типа, применяют защитный кабель-канал для предохранения от пыли, влаги и механического воздействия.
3. Обращают внимание на штепсели и вилки прибора, который будет подключён к новой точке. Гнёзда и штифты располагаются под определёнными углами, вилка подключается в одном положении.
4. Устанавливая розетку с заземлением, чтобы исключить поражения электротоком, сначала прикладывают заземляющий штифт вилки к заземляющему пазу, затем происходит включение электропитающих проводов.
5. После окончания монтажа дополнительной точки перед использованием бытового прибора проводят диагностику сети мультиметром.
6. Для надёжности контактов используют провода из одного материала.
7. Стандартами разрешена только вертикальная прокладка проводки.

Придерживаясь правил техники безопасности, соблюдая требования по обустройству электрической сети, создают надёжную систему с продолжительным периодом эксплуатации. При наличии минимальных знаний и необходимых инструментов всю работу проводят самостоятельно.

Полезное видео

Предлагаем в дополнение к статье посмотреть видео про подключение розетки:

можно ли это, способы подключения

В современных условиях человек пользуется большим количеством электроприборов. Все они требуют подключения в электророзетку, но не всегда в помещении возможно включить в сеть все устройства. Для временного подключения лучшим выходом будет применение бытового удлинителя или переделка точки питания. Установка вместо одной розетки двух – задача несложная, но она не всегда разрешена технически к исполнению. Перед реконструкцией следует ознакомиться с особенностями и нюансами, как сделать из одной розетки две.

Содержание

1. Преимущества и недостатки
2. Выбор подходящего способа монтажа электропроводки
3. Наружная электропроводка
4. Скрытая электропроводка
5. Монтаж блока розеток
6. Комбинированная электропроводка
7. Как скрыть провод
8. Монтаж в гипсокартоне
9. Какой способ выбрать
10. Основные ошибки

Розетка двойная

Плюс схемы подключения одной или нескольких электророзеток к основной точке питания – удобство. Пользователь не будет беспокоиться о том, что не хватает места для подключения, ему не будут мешать провода или выпадающий тройник.

Но подобное подключение имеет и недостатки. Главный минус – это предельная нагрузка. Обычно для розеток используются провода сечением 1,5 или 2,5 квадратных метра. Такие кабели рассчитаны на определенную мощность подключаемых приборов. Если будет больше разъемов для подсоединения техники, возрастет нагрузка и провода могут выйти из строя.

Все электророзетки являются дополнительным сопротивлением электрическому току. Если присоединить мощный электроприбор в последнюю розетку, подключенную к основной точке питания, могут нагреваться предыдущие контакты. Также под действием электрического тока будет возникать вибрация, ухудшающая качество соединения.

Не советуется выполнять подобное подключение на кухне, где собраны все мощные бытовые приборы, потребляющие от 1,5 кВт электроэнергии. По этой же причине опасно подключать точку питания в ванной.

Выбор подходящего способа монтажа электропроводки

Таблица соотношения сечения жил к токовым нагрузкам

Все способы запитаться от розетки для другой розетки можно разделить на несколько групп. По способу закрепления – внутри стены, снаружи или от внешней части основной точки питания с выводом проводов наружу. Далее работа производится схожим способом.

Основные рабочие моменты:

• Толщина кабелей. Сечение дочерней розетки не должно быть меньше родительской.
• Дизайнерское решение. Напрямую зависит от интерьера помещения и не влияет на технические характеристики.
• Порядок подключения. У бытовых приборов может быть два или три контакта. В первом случае это фазовый и нулевой провода, которые подключаются к разным контактам. При трехпроводном подключении добавляется заземление. Его подсоединяют на крепежный болт на корпусе устройства.
• Заземление. Если оно имеется в основной розетке, в последующих точках питания также должно быть. По требованиям ПУЭ кабель должен быть цельным.

Дополнительную точку питания подключают параллельно. Но для осветительных устройств на балкон можно провести последовательное подсоединение.

Наружная электропроводка

Открытая проводка в стиле ретро

Применяется в деревянных домах или в помещениях в стиле ретро.

В деревянном доме проводка прокладывается в медных трубах. Это обусловлено требованиями пожарной безопасности, так как кабели нельзя укладывать в деревянные стены. Это сложный вид подключения, требующий дополнительных слесарных работ.

Для ретро-проводки огромное значение имеет визуальная составляющая. Если подключать к одной розетке другую, можно нарушить созданную дизайнером картину. В таком случае для сохранения стиля лучше установить новую точку питания. Если такой способ невозможен, устанавливается дополнительная розетка рядом со старой на одной диэлектрической подложке. Важно выбрать такую же по стилю розетку, чтобы не нарушать внешний вид.

Скрытая электропроводка

Скрытая проводка

При такой прокладке все провода спрятаны в стену. Еще на этапе ремонтных работ прорезаются специальные канавки, в которые укладываются кабели. После штробы заделываются гипсом или цементом и приступают к отделочным работам.

Если нужно поставить дополнительную электророзетку от уже имеющейся точки питания, следует узнать, возможно ли вырезать еще одну штробу, сделать отверстие для подрозетника.

Монтаж блока розеток

Такое подключение используется, если новую точку не обязательно делать на удалении от основной. Рядом с первой розеткой на стене делается отверстие, внутри которого и прячут провода. Если выполнять работу аккуратно, отделка не будет повреждена или нарушена. Так как размер декоративной крышки больше подрозетника, все внутренние детали и следы прорезания стены будут незаметны.

Комбинированная электропроводка

Комбинированная электропроводка

Этот метод применяется, когда из одной электророзетки нужно подключать еще дополнительные, а сверлить стены нельзя. Порядок монтажа и подсоединения проводов в таком случае следующий:

• Отключение электричества. Нужно обесточить всю квартиру либо помещение, в котором будут проводиться работы. С помощью тестера нужно убедиться, что напряжения нет.
• Удаление защитной крышки с основной точки питания.
• Извлечение розетки путем ослабления удерживающих контактов.
• Подсоединение проводов к новой точке питания.
• Далее проверяется, не будет ли ограничитель передавливать провода. Если он мешает кабелям, нужно аккуратно отколоть небольшой кусок с подрозетника или стены под размер провода.
• Установка розетки на место.
• Создание отверстия в декоративной крышке для провода.
• Установка крышки.

Провод ведется до нужной точки питания и крепится к стене при помощи скоб через каждые 30 см.

Как скрыть провод

Способы применения элементов для скрытия провода

Метод фиксации электророзетки зависит от ее использования. Ее можно прикрутить к плинтусу или оставить как переноску. Такой способ используется для наружных изделий. Кабели можно спрятать в специальный кабель-канал, который приклеивается к обоям или закрепляется между плинтусом и крышкой розетки.

Если розетка устанавливается на длительный период, провода можно спрятать под слой штукатурки. Если стена оклеена обоями, их можно разрезать по линии укладки. Далее нужно аккуратно отклеить небольшую часть обоев и проделать в стене отверстие для кабелей. Провода укладываются в проделанную борозду, зашпаклевываются и закрываются обоями.

Монтаж в гипсокартоне

Разметка и вырезание отверстий под розетки

Установка точек питания в гипсокартон одновременно является скрытой и открытой проводкой. Провода незаметны глазу, как в скрытой электропроводке, но при этом они не расположены внутри стены и до них можно добраться, как для открытого монтажа. Для работы нужны профессиональные инструменты и стальная проволока.

Как сделать из одной розетки несколько:

• Удаление розетки и подрозетника из стены.
• Продевание стальной проволоки в отверстие в направлении установки новой точки питания. Делается это для того, чтобы убедиться, что между профилем и стеной можно установить гофрированную трубу с кабелем.
• Просверливание места для нового подрозетника.
• К проволоке нужно прокрутить веревку и вытащить обратно.
• С помощью веревки между двумя розетками протягивается гофрированная труба.
• В гофру протягиваются провода.

Финальный шаг – соединить электропровода.

Бывают случаи, когда места между стеной и профилем для гофры нет. Тогда приходится откручивать лист гипсокартона, протягивать кабели для новой розетки и устанавливать все на место. Стыки нужно зашпаклевать и поставить новую точку питания.

Какой способ выбрать

Выбор нужного способа из розетки сделать две розетки зависит от индивидуальных особенностей каждого помещения, места установки, суммарной нагрузки подключаемых приборов.

Обязательным условием при любом способе монтажа является обеспечение качественного и надежного контакта между проводами.

Основные ошибки

Коричневый провод — фаза, синий — ноль, желто-зеленый — заземление

Установка дополнительной розетки обычно не вызывает сложностей. Но новички могут допустить следующие ошибки:

• Неправильный выбор сечения провода. Нужен кабель такой же толщины, как у основной розетки.
• Использование провода из другого материала. Соединение двух разных проводов вызывает дополнительные трудности, а сам контакт является менее надежным.
• Нарушение очередности подключения проводов. Особое внимание нужно уделить заземляющей жиле. Если она отсутствует в доме (особенно в старых строениях), лучше приобретать розетки без земли.
• Ненадежный контакт. Нужно заранее ознакомиться с существующими способами создания контакта и потренироваться в подключении на запасных отрезках проводов.
• Установка проводов по диагонали. Стандарты разрешают только вертикальную прокладку кабелей.

Также есть риск купить неподходящую по дизайну модель. Это не является критичной ошибкой с технической точки зрения, но может нарушить общую концепцию помещения. Поэтому при покупке рекомендуется заранее выбрать цвет изделия, его форму и размеры. Производители электротехнической продукции предлагают широкий ассортимент товаров, любой покупатель найдет подходящее по стилю изделие.

Добавление дополнительных розеток к существующей цепи

Перейти к содержимому

Согласно отчету statista.com, средний домовладелец в Великобритании владеет 9 электрическими устройствами, включая ноутбуки, планшеты и мобильные телефоны, поэтому неудивительно, что я получаю много запросы на добавление розеток к существующим цепям! Один вопрос, который мне задают мои клиенты чаще, чем любой другой во время этих обменов: «сколько сокетов можно добавить к существующей цепи?» Простой ответ, технически, столько, сколько вам нравится. Однако есть и другие факторы, которые важны для безопасного добавления дополнительных разъемов в существующую цепь.

Какие факторы влияют на количество дополнительных разъемов, которые можно добавить в цепь?

1.      Размер кабеля

Чем меньше кабель, тем меньшую нагрузку он может выдержать.

2.      Размер физической области, покрываемой цепью

3.      Электрическая нагрузка

Как всегда, в зависимости от того, сколько устройств вы используете, вы можете перегрузить цепь слишком большим количеством точек питания.

4.      Качество защитного устройства

Всегда привлекайте квалифицированного электрика для проверки существующей электрической цепи, чтобы узнать, сколько дополнительных розеток безопасно добавить в электрическую цепь вашего дома.

Какими способами можно добавить сокеты в цепь?

1.      Ответвления

Ответвление может быть подключено к существующей розетке цепи, но только в том случае, если оно еще не было ответвлено. Добавление ответвления — это распространенный способ добавить дополнительную розетку в комнату, и это совершенно нормально, если это соответствует правилам.

Если необходимо добавить более одного ответвления, розетка должна питаться от плавленого ответвления. Это будет связано через отдельный предохранитель, который защитит кабель.

Ответвление с предохранителем, питающее несколько розеток, позволяет потреблять до 13 ампер от электрических устройств, подключенных к розеткам. Это означает, что теоретически вы можете иметь столько розеток, сколько захотите, от ответвления с предохранителем, если от подключенных элементов требуется не более 13 ампер.

2.      Радиальные цепи питание от вашего потребительского блока к розетке. Радиальные схемы, как правило, используются для подачи сетевого питания к розеткам и точкам освещения. Другое распространенное использование радиальных цепей — это питание одного конкретного электрического элемента в цепи, например, котлов, духовок, плит или погружных нагревателей.

Главное, что нужно помнить о радиальном контуре, это то, что он должен заканчиваться. Он не возвращается обратно к потребительскому блоку, как это сделали бы кольцевая основная или оконечная кольцевая цепь.

Важно, чтобы при добавлении розетки лицо, выполняющее работы, знало, к какой цепи будет подключена потенциальная новая розетка.

Могу ли я как домовладелец просто добавить розетку?

Абсолютно. С юридической точки зрения ничто не мешает вам, как домовладельцу, добавить розетку, если вы соблюдаете строительные нормы части P, считаетесь компетентным и имеете необходимое испытательное оборудование и знания. Это довольно обширный список! Поэтому всегда лучше, чтобы квалифицированный электрик добавил розетки в вашу цепь.

Только помните, нельзя просто добавить сокет в существующую цепь. Вы должны проверить различные факторы, которые были кратко упомянуты. Помните, если у вас возникнут сомнения, обратитесь к электрику для выполнения необходимых работ. Свяжитесь с A Bathe Electrics для всех ваших бытовых электрических потребностей.

Как подключить ответвительную розетку

Нужно добавить розетку? Этот проект о том, как подключить ответвленную розетку или дополнительную розетку к существующей цепи. Он включает в себя советы по электрической проводке ответвления со схемами, чтобы вы могли узнать, как подключить штепсельную розетку ответвления или установить ответвление.

Подключение другой розетки к розетке в торговле называется созданием ответвления розетки и представляет собой метод, который используется для быстрого создания нового местоположения розетки.

Добавление ответвления к существующей кольцевой магистрали или радиальной цепи является довольно простой задачей и включает в себя подключение к существующей проводке, однако необходимо знать множество правил. Узнайте, что это такое и как подключить ответвительную розетку ниже.

Что такое ответвленная розетка

Ответвленная розетка — это место, где существующая радиальная цепь или кольцевая магистраль подключаются к новым проводам через распределительную коробку или розетку, и берется питание для питания новой розетки в новом месте.

Это может быть очень полезно в ситуациях, когда в данной комнате может не хватить розеток для питания необходимых приборов, и в противном случае вам придется прибегнуть к прокладке удлинителей и т.п., что может быть довольно опасно.

Новое ответвление, взятое из существующей кольцевой магистрали

Правила для ответвлений

Хотя ответвление можно установить своими руками, существует несколько правил, которые необходимо соблюдать для обеспечения безопасности. следующим образом:

• Ответвление может быть подключено к существующей розетке либо на кольцевой магистрали, либо на радиальной цепи, при условии, что у этой розетки еще нет ответвления. На одну розетку может быть только одна ответвление
• Общее количество ответвлений не должно превышать общее количество розеток, уже имеющихся в радиальной или кольцевой цепи
• Ответвление должно быть подключено к существующей цепи с использованием кабеля того же размера и типа, что и используется в основной цепи, из которой вы исходите. Обычно двойник 2,5 мм и земля
• На ответвлении должно быть не более 1 новой розетки
• К каждой розетке или распределительной коробке может быть подключено только 1 ответвление
• Кабель, используемый для ответвления, не должен быть длиннее 3 м
• Кабели к ответвлениям и от них ваше соединение должно быть защищено каким-либо каналом; будь то на поверхности или в стене
• Если вы прокладываете кабели в стене, они должны проходить только вертикально, а не горизонтально слишком жарко, перегреться и загореться
• Существуют также правила, регулирующие длину кольцевых и радиальных цепей, которые ограничивают длину используемого кабеля, не превышающую площадь пола 100 квадратных метров, и длинные ответвления могут превышать эти ограничения
• Также существует минимальное расстояние розетка может располагаться на уровне пола и в любых углах, более подробную информацию см. в нашем информационном проекте по высоте розетки

В некоторых случаях при подключении ответвленной розетки вы можете обнаружить, что существующая проводка в вашем доме использует старые цвета проводки. Если это так, ознакомьтесь с нашим новым проектом по цветам проводки и кабелей, чтобы получить помощь в сопоставлении старых проводов с новыми.

Если создание ответвления означает, что какое-либо из вышеперечисленных правил затрагивается , вы не должны устанавливать ответвление ! Если вам абсолютно необходимо создать несколько новых сокетов, единственный способ сделать это — добавить еще одну кольцевую сеть или расширить существующую кольцевую сеть.

Часть P новых строительных правил может включать проверку любых дополнительных схем квалифицированными электриками при продаже дома. Если какая-либо проводка не соответствует стандарту, это может повлиять на вашу продажу, вы можете нарушить закон. Кроме того, ваша страховка дома может быть недействительной. Пожалуйста, будьте абсолютно уверены, что вы знаете, что делаете, и проверьте всю свою работу у квалифицированного электрика.

Сколько розеток на ответвлении?

Что касается количества ответвлений, то на одну розетку или распределительную коробку может быть только один ответвление. Это делается для того, чтобы розетка или распределительная коробка, от которых вы подключаетесь, не были перегружены.

В случае, если на шпоре будет слишком много тяги, все может сильно нагреться и в конечном итоге загореться!

Как узнать, находится ли розетка на ответвлении?

Общее правило для кольцевой магистрали заключается в том, что если у вас есть только два кабеля в задней части существующей розетки, то ответвление можно использовать.

Однако, если у вас радиальная цепь с двумя входящими и выходящими кабелями, это может быть последняя розетка в этой цепи и уже имеющая ответвление.

Если смотреть на заднюю часть лицевой панели розетки, как для кольцевых сетей, так и для радиальных цепей должен быть один провод, входящий от предыдущей розетки, и один, выходящий к следующему, в противном случае это признак того, что, возможно, уже есть шпора, идущая от этой розетки.

Вид сзади на лицевую панель разъема, показывающий ввод и вывод кабелей

Вид сзади на розетку, показывающую ввод и вывод кабелей, а также подсоединенную ответвление

В конечном счете довольно сложно определить тип цепи, к которой вы пытаетесь подключиться, чтобы создать ответвление без необходимого оборудования и знаний для его проверки. , однако одним из самых безопасных методов является трассировка кабеля непосредственно от потребительского блока, а затем обратно (кольцевая сеть) или до точки, где он заканчивается.

Таким образом, вы можете осмотреть его по всей длине на наличие каких-либо распределительных коробок, однако это не обязательно скажет вам, есть ли какие-либо розетки.

Чтобы убедиться, что нет других ответвлений, самым безопасным методом является найти кабель питания для существующей кольцевой магистрали, а затем подключиться к нему и получить питание с помощью распределительной коробки на 30 ампер. Таким образом, вы знаете, что других шпор нет.

Если у вас есть какие-либо сомнения относительно безопасного использования кабеля, проконсультируйтесь с квалифицированным электриком. Не стоит рисковать сделать что-то не так.

Могу ли я на законных основаниях добавить ответвительную розетку??

В ответ да, вы можете добавить собственную ответвительную розетку к существующей электрической цепи в вашем доме, а также осветительные приборы и выключатели, если вы соблюдаете правила и что место, в котором вы устанавливаете, не является особым место, например, ванная комната.

Хотя вы можете добавить свои собственные ответвления, выключатели и т. д., это зависит от того факта, что вы действительно знаете, что делаете с точки зрения прокладки кабелей, подключения и т. д. Если у вас есть какие-либо сомнения, вам следует обратиться к профессионалу. электрик.

Ответвление, установленное своими руками

Что вы используете для создания ответвления?

Существует несколько способов создать ответвительную розетку из существующей кольцевой магистрали или радиальной цепи, а именно: взять питание от существующей розетки или использовать распределительную коробку на 30 ампер, чтобы вывести питание на новую розетку.

Немного проще и прямее использовать распределительную коробку. В основном это связано с тем, что вы можете выбрать место установки и убедиться, что места достаточно, чтобы вам не было сложно видеть при подключении.

Здесь можно увидеть проводку распределительной коробки. Распределительные коробки рассчитаны на различное использование в зависимости от разрешенных для них усилителей. В кольцевой или радиальной цепи, питающей ответвленную розетку, следует использовать распределительную коробку только на 30 ампер. Распределительная коробка должна быть прочно закреплена на подходящей поверхности и не должна просто «плавать вокруг, подвешенная на кабелях, к которым она подключается».

Использование существующей лицевой панели розетки более приемлемо, однако это может быть немного сложнее с точки зрения прокладки к ней нового кабеля, а также добавление дополнительного набора проводов к клеммам на лицевой панели может быть довольно тугим, так что это вам нужно. Если вы новичок в этом, то, вероятно, лучше всего пойти по маршруту распределительной коробки.

Стандартный пример кольцевой магистрали с ответвлением от розетки и ответвлением от распределительной коробки

Инструменты и изделия, необходимые для установки ответвления

Для успешной установки нового ответвления вам потребуются следующие инструменты и изделия:

• 30AMP Junction Box
• Подходящая длина кабеля для выполнения новой Spur
• Утилита нож
• Проволочные резинки
• Стрипперы
• Небольшая плоская отвертка
• Philips Dustdriver
• HASING HASINING

9006 8 -й ламмер

. валик

• Стамеска (для вырубки пиломатериалов)
• Ножовка для гипсокартона или универсальный инструмент и подходящее полотно
• Лента для ловли кабеля электрика
• Наполнитель
• Нож для шпаклевки
• Наждачная бумага для плоской шлифовки
• Шлифовальный блок
• Задний ящик – металлический для массивной стены, гипсокартон для гипсокартонной стены

Как установить цилиндрическую розетку

В этом примере мы будем использовать 30-амперный распределительную коробку для установки новой ответвления, и мы собираемся подключиться к питающему кабелю существующей кольцевой магистрали на чердаке.

Шаг 1 – Планирование ответвления

Первый шаг – точно спланировать, куда будет входить новая розетка и как вы собираетесь проложить новый кабель от точки подключения к кольцевой магистрали до розетки.

Во-первых, измерьте и отметьте место для розетки на стене, убедившись, что она находится на нужной высоте от уровня земли и от любых углов. Поместите задний ящик на стену, выровняйте его, а затем обведите его, отметив, где его нужно вырезать.

Затем узнайте, с каким типом стены вы работаете, например, будь то полнотелый кирпич или блок или гипсокартон. Как только вы это узнаете, у вас появится представление о том, как вам нужно будет проложить кабель питания.

Кирпичные или блочные стены

Для кирпича и блока может быть проще вытащить половые доски и проложить провода питания отсюда, так как у вас будет только небольшой участок стены, который вам нужно будет вырезать, если только вы не хотите монтировать кабель в коробе.

Однако протягивание половиц, ковров, ламината и т. д. может быть кошмаром и может оказаться невозможным, поэтому может быть проще провести кабели с чердака, через потолок, а затем вниз по стене.

Стены из гипсокартона

Если вы имеете дело с гипсокартоном, то можно провести новый кабель через полость внутри каркасной стены, однако довольно часто через полость проходит горизонтальная стойка, которая предотвращает падение кабеля вниз.

В этом случае вы можете вырезать небольшой участок на лицевой стороне гипсокартона и надрезать долотом деревянную стойку, проложить кабель вокруг нее, а затем заделать отверстие.

В качестве альтернативы вы можете снова поднять половицы и пройти через полость из основания. В любом случае вам нужно будет протянуть кабель. Узнайте, как это сделать, в нашем проекте рыболовных электрических кабелей здесь.

Идеальное место для врезки в существующую кольцевую магистраль для ответвления

Шаг 2 – Установка задней коробки розетки

После того, как вы точно спланировали место прокладки кабеля и установите розетку, пришло время установить заднюю коробку .

При установке в сплошную стену используйте штроборез, молоток или молоток и валик, чтобы вырезать маркировку задней коробки, сделанную на стене, на глубину задней коробки, а затем выбить секцию для прокладки кабеля к ней ( либо вверх от пола, либо вниз от потолка). Лучше всего это делать с помощью чеканочной машины

Закрепите заднюю коробку с помощью винтов и дюбелей.

Если из гипсокартона, сначала вырежьте форму задней коробки, отмеченную на стене, а затем подровняйте разрез. Пока не устанавливайте заднюю коробку, так как больший зазор облегчит протягивание кабеля.

Выемка, вырезанная из сплошной стены, готова к прокладке кабеля

Шаг 2. Прокладка кабеля

Следующим заданием является прокладка питающего кабеля. От того места, где вы подключаетесь к радиальной или кольцевой цепи, оставьте хорошие 6–8 дюймов кабеля для подключения распределительной коробки. Убедитесь, что он зажат или удерживается на месте, чтобы его не оторвали.

Проведите другой конец по ранее запланированному маршруту к месту розетки. Если сплошная стена, снова оставьте хорошие 8 дюймов на конце розетки для проводки. Убедитесь, что кабель проложен ровно во всех канавках, а затем покрыт ПВХ-изоляцией в корпусе для его защиты.

Если используется гипсокартон, используйте детектор стержней, чтобы обнаружить любые горизонтальные стержни и, если они есть, отметьте и вырежьте поверхность гипсокартона с обеих сторон стержня. С помощью стамески вырежьте шпильку на глубину около 15 мм.

Проложите кабель питания от радиальной или кольцевой магистрали, вниз по полости стойки, вокруг любых бревен (если они есть), а затем к новой розетке. Оставьте хороший 8-дюймовый хвост для подключения розетки.

Возьмите заднюю коробку и наденьте ее на конец кабеля питания, а затем вставьте ее в отверстие, убедившись, что крылья защелкнулись, полностью удерживая ее на месте.

Если вам приходилось делать какие-либо отверстия, их необходимо отремонтировать. Смотрите наш проект здесь о ремонте отверстий в гипсокартоне для получения дополнительной помощи.

Наконечники электрических кабелей в тыловых коробках готовы к подключению

Шаг 3 – Подключить розетку

Одна из последних операций, которые нужно сделать сейчас, это подключить розетку. Удерживая конец кабеля у задней пластины, оцените, сколько нужно снять, чтобы добраться до каждой клеммы, а затем снимите внешнюю оболочку кабеля.

Затем зачистите 100 мм или около того от конца каждой жилы под напряжением и нейтральным кабелем, а затем согните зачищенный участок пополам. Поместите заземляющую оболочку на заземляющий кабель, а затем сделайте то же самое для земли.

Подсоедините каждый провод к соответствующей клемме; Коричневый живет к жизни, синий нейтральный к нейтральному и земля к земле.

После подключения привинтите лицевую панель к задней коробке.

Лицевая панель гнезда привинтите к задней коробке. Прежде чем что-либо делать, изолируйте цепь, с которой вы работаете, на потребительском блоке или в блоке предохранителей. Поместите записку, чтобы сказать, что вы делаете, на случай, если кто-нибудь вернет ее обратно !

В подходящем месте разрежьте кольцевой или радиальный кабель пополам с помощью кусачек. Оцените, насколько необходимо снять внешнюю оболочку, чтобы внутренние жилы достигли клемм, и снимите ее с обоих отрезанных концов, а также с конца вашего нового кабеля питания.

Затем зачистите примерно 10 мм с конца каждого жильного провода для каждого из 3 кабелей. После этого подключите каждый провод к клемме в распределительной коробке, убедившись, что одна и та же жила каждого кабеля подключена к одной и той же клемме. все жизни к одному терминалу, все нейтрали к другому и все земли к другому.

Убедитесь, что клеммы плотно прикручены, а распределительная коробка надежно закреплена на поверхности, а затем снова завинтите крышку.

Правильно протестируйте новую схему и убедитесь, что все в порядке.

Последняя работа, которую нужно сделать, это заполнить все чейки и сделать любой другой необходимый ремонт, и после этого вы можете запустить свою новую кислую розетку для использования.

Заполнение желоба до уровня окружающих поверхностей

Ответвления с предохранителями

Как мы уже говорили выше, вы можете подключить только один ответвитель от существующей розетки или распределительной коробки, однако, если вам нужно добавить больше розеток, чем одна можно добавить больше, но сначала вам нужно будет установить блок соединения с предохранителем или FCU.
