Как подключить розетку от выключателя: можно ли запитать, последствия

Большинство вариантов подключения одного устройства от другого не потребуют от мастера сложных навыков вроде самостоятельной прокладки добавочных проводов или установки заземления в квартире, где таковое отсутствует. Однако в этом случае на эксплуатацию подключенных розеток налагаются некоторые ограничения: нельзя подключать в сеть определенные типы электроприборов. Чтобы подключить розетку самому, требуется разбираться в строении электропроводки квартиры и уметь идентифицировать функции находящихся в нише проводов.

Содержание

1. Устройство квартирной или домовой электросети
2. Главная схема квартирной электросети
3. Подключение выключателей и розеток
4. Изменение назначения электроточки и подключение одной от другой
5. Замена розетки на выключатель
6. Замена выключателя на розетку
7. Подключение от розетки выключателя
8. Подключение выключателя от розетки без распредкоробки
9. Подключение выключателя и розетки от одного провода
10. Подключение от выключателя розетки
11. Как подключить светильник через выключатель от розетки

Устройство квартирной или домовой электросети

Во время ремонта часто возникает необходимость обустройства новой электроточки

Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.

Главная схема квартирной электросети

Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

Возможная схема электропроводки в квартире

Подключение выключателей и розеток

Подключение розетки

Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

• Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
• Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
• Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

Практикуется объединение розеток между собой с параллельным подключением в сеть либо последовательным. При первом варианте каждый из объединенных элементов сохраняет независимость.

Подключение выключателя

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Изменение назначения электроточки и подключение одной от другой

Зная особенности подключения розеточных устройств и коробок управления освещением, можно заменить один элемент на другой или проложить соединение между ними. При выполнении любых работ по подключению предварительно необходимо обесточить данную линию, а также кабели соседних линий, к которым можно ненамеренно прикоснуться.

Замена розетки на выключатель

Замена розетки на выключатель делается без заземления

Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

Замена выключателя на розетку

Замена выключателя на розетку требует добавочных кабелей

Для правильного проведения операции необходима прокладка добавочных кабелей. Чтобы подсоединять розетку, требуется тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб вполне допускается, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.

Холодильник, электрические чайники, отопительные приборы подключать в розетку без заземления нельзя. Также надо учитывать при выборе номинального тока, что для светильников обычно используются более тонкие провода, чем для розеточных конструкций.

Сначала делают переключения на месте будущей локализации розеточного короба. К его силовым контактам нужно подсоединить два проводка, оставшихся от выключателя. Один из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направлявшийся к фазному проводу светильника до демонтажа устройства управления освещением. Его нужно соединить с нулевым зажимом питающего кабеля группы.

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

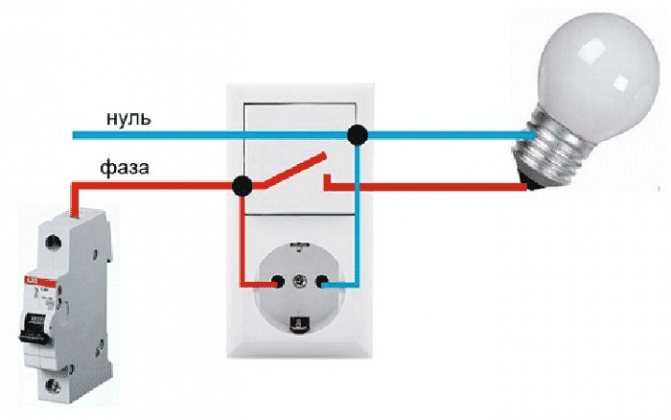

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Подключение от выключателя розетки

Подключения выключателя от розетки

Данная схема является наиболее сложной в реализации. Хотя подключить розетку для временной эксплуатации не так уж трудно, но чтобы обеспечить качественную работу обоих элементов блока, необходимо проложить добавочные кабельные пути. Поэтому описываемое подключение можно реализовывать лишь в крайнем случае.

Два кабеля от коробки-выключателя соединяются с силовыми контактами розетки. При этом надо отключить их от переключателя, чтобы не создать ситуацию короткого замыкания. Поскольку кабель для зануления отсутствует, один из проводков, идущих от выключателя, надо обратить в нуль. Это можно реализовать одним из двух способов:

• замкнуть накоротко кабели осветительного прибора;
• выключить идущий от кнопочного устройства кабель в распредкоробке и подсоединить к нулевому кабелю группы.

Реализовать полноценное соединение розетки и регулятора освещения весьма проблематично. Эта операция требует монтажа проводников от распредкоробки к розетке.

Как подключить светильник через выключатель от розетки

Подключение светильника через выключатель от розетки

Используют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их от изоляции на несколько сантиметров. Само собой, квартира должна быть предварительно обесточена. Провода и отдельные жилы подключают по предварительно спроектированной схеме, следя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлов или переплетений. Если установка производится в помещении, стены которого сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки. Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.

Планируя заменить розетку на устройство управления светом или связать их друг с другом, целесообразно прежде оценить ограничения, налагаемые соответствующей конкретной задаче процедурой. Приняв решение о проведении монтажных работ, можно приобретать необходимое устройство с параметрами, подходящими выбранной электросхеме.

Как подключить выключатель от розетки

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков.

Содержание

Подготовка к проведению монтажа

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки – крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.

Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы – гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.

Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.

Перед началом работ

Нужно отключить электричество с помощью автоматических выключателей, расположенных в электрощите. При необходимости, отключения проверятся индикаторной отверткой. Убедившись в отсутствии электричества, можно начинать демонтаж старой розетки, если на его место планируется установка нового устройства. Вначале разбирается корпус, после чего с помощью отвертки откручиваются винты – фиксаторы лапок, удерживающих механизм внутри подрозетника. Далее устройство полностью извлекается из установочной коробки. Остается лишь ослабить винты клемм и отсоединить провода.

Провода, находящиеся в подрозетниках, нужно подготовить, оставив концы длиной около 100 мм. Снимается защитная оплетка и зачищается изоляция жил на расстояние 1-го см. Между коробками должны проходить жилы фазы и ноля. Для того чтобы определить их принадлежность, нужно включить электричество, запитать сеть и воспользоваться индикаторной отверткой.

Подключение механизмов

Вначале подключается механическая часть розетки. Для этого, в левой колодке закрепляются два провода фазы, в центре размещается заземление, а в правую колодку устанавливаются два нулевых провода. После этого нужно затянуть прижимающие винты. Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего – проверяется уровнем.

Далее, как того требует схема подключения, в подрозетнике для выключателя между собой соединяются нулевые провода. Лучше всего для этого использовать клемму WAGO. Соединенные провода аккуратно укладываются внутри монтажной коробки. Для подключения механизма выключателя, провод фазы, отходящий от розетки, закрепляется во вводной колодке. Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Готовый механизм также устанавливается в свой подрозетник.

По окончании установки, поверх обоих механизмов устанавливаются рамки, клавиши выключателя и лицевая панель розетки. После их закрепления включается электрический ток и производится проверка работы приборов.

Как подключить одноклавишный выключатель от розетки

Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами – люстрами, бра, светильниками и т.д. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.

Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.

Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя. Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную влагозащищенную модель.

Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.

Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее. После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.

Как подключить светильник через выключатель от розетки

Все подготовительные работы выполняются в том же порядке, что и во всех остальных случаях. Помещение должно быть заранее обесточено, а провода, розетки и выключатели устанавливаются по предварительно составленной схеме. Решение задачи, как от розетки подключить лампочку с выключателем, позволяет преодолеть множество мелких технических проблем. Такая установка позволяет сэкономить провод, сократить время монтажа, избавляет от необходимости делать дополнительные штробы.

Подключение светильников подобным способом имеет свои особенности. Прежде всего, необходимо придерживаться составленной схемы и все провода укладывать в виде прямых вертикальных или горизонтальных линий. В деревянных домах электрическая сеть не должна касаться стен, поэтому провода устанавливаются на изоляторы. Для укладки линий скрытым способом потребуются штробы. В железобетонных конструкциях для этих целей предусмотрены специальные каналы.

Как заменить выключатель на розетку? — Электрик в Уэйне, штат Мичиган,

У вас есть выключатель, которым вы не пользуетесь или он не работает, и вы хотите превратить его в розетку? Если это так, хорошая новость заключается в том, что это просто для любого квалифицированного электрика. Даже если вы собираетесь оставить выключатель света, вы можете добавить розетку, чтобы иметь и то, и другое. Все, что вам нужно сделать, это купить комбинированный выключатель розетки.

Как заменить выключатель на розетку?

Для этого вам понадобятся некоторые инструменты, в том числе тестер, небольшая электрическая дрель и отвертка. После того, как вы соберете свои инструменты, вам нужно будет сделать несколько вещей, наиболее важным из которых является отключение источника питания.

Теперь, когда вы знаете, что можете это сделать; вам может быть любопытно, как это делается. Ниже приведены шаги, которые предпринимают профессиональные электрики при замене обычного выключателя на розетку.

1. Выключите источник питания .
Это самый важный шаг. Электричество сильное и может быть очень опасным, особенно если вы не знаете, что делаете. Даже небольшой удар может привести к серьезным травмам. Перед запуском задания необходимо отключить основное питание. Отключение электричества с главного щита — лучший способ сделать это.

Как только вы отключите электричество, они воспользуются тестером на порту, чтобы убедиться, что электричество по-прежнему не проходит. Они не начнут работать, пока не убедятся, что это безопасно.

2. Отсоедините пластину переключателя от стены
Это делается простым отвинчиванием винтов. После отключения вы увидите три основных провода: провод под напряжением, провод заземления и нейтральный провод. Знание того, что есть что, чрезвычайно важно при выполнении такого рода работы.

3. Найдите провод под напряжением
Всего должно быть три провода; оголенный медный провод — это земля, два белых, соединенных вместе, — это нейтральные провода, а два черных — это провода под напряжением. Электричество течет по черным проводам к выключателю и в осветительную арматуру, когда выключатель включен.

4. Отсоедините все кабели от коммутатора
Осторожно отсоедините все провода и кабели от коммутатора, чтобы не повредить их. Закройте неиспользуемые и отодвиньте их. Если есть выступающие наконечники проволоки, обрежьте их. Эти головки теперь будут соединены с выходными входными точками. После выполнения всех шагов у вас будет один белый без колпачка, один черный без колпачка и медный провод, который вы снова подключите к зеленому винту.

5. Подключите провода к розетке
Теперь пришло время подключить провода к розетке. Черный провод подключается к латунным клеммам розетки, а белый провод идет к соответствующим хромированным клеммам. В розетке есть верхний и нижний наборы клемм; вы можете использовать любой из них. Но если вы используете розетку GFCI, подключите провода к клеммам, помеченным как LINE.

6. Установите розетку обратно на стену.
Теперь, когда вы все закончили, поставьте тарелку обратно на стену, включите электричество и попробуйте. Если это сработает, у вас будет торговая точка, которая будет работать долгие годы. Если это не сработает, повторите шаги, чтобы убедиться, что вы все сделали правильно.

Наймите электрика, чтобы быть в безопасности
Электричество опасно, и с ним должен работать только профессиональный электрик. Если вы попытаетесь сделать это самостоятельно, это может привести к серьезной травме или даже смерти. Выполнение работы профессионалом может стоить немного дороже, но, в конце концов, это того стоит, потому что вы можете быть уверены, зная, что они сделали работу правильно.

Компания Bratcher Electric в Уэйне ставит электробезопасность на первое место, когда дело доходит до предоставления электротехнических услуг. Уже более 50 лет мы поддерживаем дома и предприятия в соответствии с нормами, безопасно и эффективно, с полной удовлетворенностью клиентов, подкрепленной нашими постоянными рекомендациями.

Самодельные проекты могут быть сложными и опасными, поэтому, если у вас нет опыта, доверьте это специалистам по электрике. Наши услуги включают в себя установку и обслуживание резервного питания, обновление кода, новую проводку, защиту от перенапряжения и многое другое. Позвоните нам для бесплатной оценки, мы будем рады помочь!

Как подключить розетку к другой розетке (или заменить существующую розетку)

Фото: Wattanaphob-kappagos Images

Проще говоря, электромонтажные работы опасны. Если вы обдумываете проект, который требует какой-либо сложности или изощренности, мы искренне рекомендуем нанять лицензированного электрика. Тем не менее, есть несколько простых ремонтов и обновлений электрооборудования, которые подходят для тех, кто занимается своими руками с ограниченным бюджетом и готов приступить к работе с тщательным вниманием к деталям. Следуя этим советам, вы сможете заменить старую или поврежденную розетку или даже заменить ее на настенную USB-розетку. Это простая работа, и если вы примете надлежащие меры предосторожности и внимательно прочитаете шаги по подключению розетки, прежде чем начать, это безопасно.

Одно предостережение: прежде чем приступать к каким-либо электромонтажным работам в вашем доме, рекомендуется проверить местные строительные нормы и правила, чтобы убедиться, что ваш проект подпадает под объем работ, которые разрешено выполнять домовладельцу.

Нужна помощь?

Профессионал может помочь. Получите бесплатную оценку проекта без каких-либо обязательств от лицензированных электриков рядом с вами.

Найдите профессионала

+

Прежде чем приступить к работе

Есть определенные работы, которые под силу опытному мастеру-сделай сам, а есть и другие, которые лучше доверить профессионалам. Как вы можете определить разницу? Некоторые общие сценарии описаны ниже, чтобы дать представление о том, с чем должен справиться домовладелец (конечно, в зависимости от местных ограничений), а что следует оставить электрику.

СВЯЗАННЫЕ С: Сколько стоит переустановить дом?

Добавление розетки

Если вы хотите добавить электрическую розетку, но для этого требуется проложить новый провод между новой розеткой и электрическим щитом дома, вам следует вызвать специалиста. Вам понадобится лицензированный мастер-электрик, не в последнюю очередь потому, что строительные нормы и правила часто предусматривают, что для новых электромонтажных работ необходимо разрешение, а во многих частях страны только профессионал может получить необходимые разрешения. В других районах домовладелец может получить свои собственные разрешения и начать подключение нескольких розеток после прохождения государственного теста.

Подключение розетки к другой розетке

Во многих случаях можно подключить розетку к другой розетке. На самом деле, если на противоположной стороне стены от того места, где вы хотите добавить, есть существующая розетка, работа может быть довольно простой. В этой ситуации вы обычно можете вырезать новое отверстие, установить электрическую коробку и добавить новую розетку без необходимости протягивать провода через шпильки. Просто обязательно используйте искатель шпилек, чтобы найти шпильки по обе стороны от существующей розетки, и обязательно расположите новую розетку в том же отсеке для шпилек.

Если вы ищете больше розеток в одном месте, также можно заменить существующую дуплексную розетку, для которой требуется всего две вилки, на четверную розетку, для которой требуется четыре. Это может быть полезно в мастерской или даже на кухнях и в ванных комнатах, где две розетки просто не помогут.

В любом случае важно, чтобы в цепи было достаточно пропускной способности для обеспечения дополнительной нагрузки. Для 15-амперных цепей максимум обычно составляет восемь розеток или лампочек. Любые дополнительные розетки могут потреблять слишком большой ток для выключателя.

Преобразование двухштырьковой розетки в трехштырьковую

Старомодные двухштырьковые розетки не заземлены, что делает их опасными в случае электрической неисправности. Без электрика переделывать двухштырьковую розетку в трехштырьковую безопасно только в том случае, если электрическая коробка, в которой находится розетка, металлическая, а кабель, питающий коробку, бронированный. Если эти условия соблюдены, коробка обеспечивает защиту от замыканий на землю (даже если розетка этого не делает). Как определить, не вскрывая стену, соответствует ли электрическая коробка критериям? Просто: используйте тестер напряжения. Вставьте один контакт в более короткий слот розетки («горячий слот»), затем коснитесь другим контактом винта, крепящего лицевую панель. Если тестер загорается, электрическая коробка заземлена; вы можете пойти дальше и преобразовать двухконтактный в трехконтактный. Если ваша электрическая коробка не заземлен , вы все равно можете преобразовать его в трехконтактный, но заменой должен быть прерыватель цепи замыкания на землю или GFCI (тип розетки с красной кнопкой на передней панели).

СВЯЗАННЫЕ: Решено! Что на самом деле означают цвета электрических проводов

Как заменить розетку

Со временем электрические розетки могут выглядеть тусклыми или грязными, а пластик может треснуть и сделать розетку опасной для использования. Чтобы обеспечить подачу электроэнергии туда, где она вам нужна, важно научиться безопасно и эффективно заменять электрическую розетку. К счастью, что касается электрических проектов, замена розетки настолько проста, насколько это возможно.

ПРИНАДЛЕЖНОСТИ

– Отвертка 4-в-1
– Тестер напряжения
– Плоскогубцы с тонкими губками
– Плоскогубцы
– Инструмент для зачистки проводов

ШАГ 1: Отключите питание на электрощите.

Прежде чем двигаться дальше, обязательно отключите питание от заменяемой розетки. Подойдите к электрическому щитку вашего дома и выключите переключатель, связанный со схемой, которая подает электричество в рассматриваемую розетку. После того, как вы отключите питание от розетки, используйте тестер напряжения, чтобы еще раз убедиться, что она действительно отключена. Вставьте щупы тестера в два верхних слота на розетке. Если тестер загорится, значит, вы переключили не тот переключатель на электрощите, и вам придется повторить попытку. Продолжайте пробовать и ошибаться, пока не убедитесь, что розетка больше не получает электричество.

Нет тестера напряжения? Вместо этого вы можете использовать лампу, если знаете, что она работает. Включите лампу в розетку, и если она не загорится, можно безопасно продолжить. Этот метод по своей сути более рискованный, поэтому используйте его только в крайнем случае.

Нужна помощь с электромонтажными работами?

Профессионал может помочь. Получите бесплатную оценку проекта без каких-либо обязательств от лицензированных электриков рядом с вами.

Find a Pro

+

ШАГ 2: Снимите лицевую панель розетки.

Отвинтить лицевую панель розетки. В большинстве лицевых панелей есть один винт посередине. Удалите этот винт, и пластина должна легко сняться. Далее откручиваем крепежные винты, которые крепят розетку к электрической коробке. Наконец, аккуратно вытащите розетку из розетки.

ШАГ 3: Ослабьте провода.

Теперь вы можете видеть три провода, идущие от стены к розетке. Если провода прикреплены к винтам на розетке, просто ослабьте эти винты, чтобы освободить провода. Если провода втянуты в отверстия в задней части розетки, нажмите на защелку и потяните за провода, предполагая, что они не выходят сами по себе. Отложите старую розетку.

ШАГ 4: Подключите нейтральный провод к новой розетке.

Теперь вы готовы подключить замену. Сначала подключите нейтральный провод (белый) к серебряному винту сбоку розетки. Обязательно сориентируйте конец проволоки с крючком так, чтобы его изгиб шел по часовой стрелке, в том же направлении, в котором вращается винт, когда вы его затягиваете.

ШАГ 5: Подсоедините заземляющий провод к сменной розетке.

Фото: галерея знаний для Getty Images

Подсоедините провод заземления к зеленому винту, используя технику, описанную выше.

ШАГ 6: Подключите провод под напряжением к сменной розетке.

Подсоедините горячий провод (черный) к золотому винту, который является последним оставшимся на корпусе выпускного отверстия.

ШАГ 7: Замените провода в электрической коробке и прикрепите лицевую панель.

Осторожно проведите провода обратно в электрическую коробку, затем прикрутите розетку к коробке с помощью крепежных винтов сверху и снизу. Наконец, поместите лицевую панель над розеткой и снова прикрутите ее.

ШАГ 8: Включите питание!

Вернитесь к электрическому щиту и восстановите питание в розетке, которую вы закончили заменять. Обязательно проверьте правильность установки розетки, протестировав устройство тестером напряжения.

Как подключить розетку к другой розетке

Иногда вам совершенно необходима другая розетка. Возможно, вам нужно разместить новый прибор или развлекательное устройство, или вы организуете мастерскую. Вы часто можете решить эту проблему, подключив новую розетку к существующей розетке, которая находится на другой стороне стены от того места, где вы хотите разместить новую розетку. Этот проект немного сложнее, но он выполним для тех, кто заботится о безопасности.

ПРИНАДЛЕЖНОСТИ

– Отвертка 4-в-1
– Тестер напряжения
– Плоскогубцы
– Плоскогубцы
– Инструмент для зачистки проводов
– Пила для гипсокартона
– Электрический кабель
– Известная розетка 90 как старая рабочая коробка)
– Разъемы проводов

ШАГ 1: Отключите питание.

Обязательно отключите питание существующей розетки, прежде чем делать что-либо еще. Проверьте розетку на наличие питания с помощью тестера напряжения, а затем подойдите к электрическому щиту, чтобы отключить соответствующий выключатель. Вернитесь к розетке и проверьте еще раз, чтобы убедиться, что питание отключено. Как только вы подтвердите, что питание отключено, рекомендуется прикрепить кусок черной изоленты к выключателю, чтобы никто не мог небрежно включить его снова.

ШАГ 2: Протяните новый кабель через стену.

Поместите электрическую коробку лицевой стороной вперед на гипсокартон, где вы планируете ее установить. Обведите края коробки карандашом и вырежьте по отметкам пилой для гипсокартона.

Вернитесь к существующей торговой точке. Если прошло некоторое время с тех пор, как вы отключили выключатель, снова проверьте розетку, чтобы убедиться, что она все еще выключена. Далее снимаем лицевую панель и выкручиваем винты, удерживающие розетку в коробке. Осторожно вытащите розетку и дайте ей повиснуть в стороне, чтобы обеспечить доступ к задней части коробки.

Протяните новый провод через отверстие в задней части коробки, пропустив в стену достаточно провода, чтобы достать до нового выходного отверстия плюс 1 фут. Подача провода через отверстие может быть сложной задачей, поэтому наберитесь терпения и при необходимости используйте плоскогубцы, чтобы открыть язычок. С этой же стороны отрежьте новый провод примерно в 10 дюймах от коробки. Аккуратно снимите пластиковую оболочку, оставив примерно 1 дюйм оболочки в коробке.

Примечание. Убедитесь, что вы используете «старую работу», «переделку» или «реконструкцию» электрической коробки для новой розетки. Эти коробки имеют выступы, которые прижимают коробку к задней части гипсокартона, чтобы удерживать коробку на месте.

ШАГ 3: Замените существующую электрическую розетку.

Фото: valentynesmenov

С помощью отвертки ослабьте винты, крепящие имеющиеся провода к розетке, и расправьте крючки острогубцами. Используйте инструмент для зачистки проводов, чтобы удалить примерно ⅝ дюйма оболочки с горячего (черного) провода и нейтрального (белого) провода.

Отрежьте от катушки электрического кабеля отрезок длиной 6–7 дюймов. Удалите белый, черный и заземляющий провода из-под оболочки и зачистите концы примерно на ⅝ дюйма. Этот провод называется косичка.

Используйте плоскогубцы, чтобы скрутить концы существующего провода, новый провод и один конец косички по часовой стрелке. Сделайте это тремя комплектами: все черные провода, все белые провода и все провода заземления. Закройте каждый изгиб проволочным соединителем.

С помощью плоскогубцев согните провода на другом конце косички в форме буквы J и зацепите их за розетку. Белый переходит в серебристый, черный — в золотой, а земля — в зеленый. Прежде чем затягивать винты, убедитесь, что крюки вращаются по часовой стрелке.

ШАГ 4: Проведите выходную проводку через стену к новому месту.

Пройдите на другую сторону стены к месту, которое вы вырезали для новой розетки. Если новый провод найти нелегко, используйте проволочную вешалку, согнутую в виде крючка, чтобы выловить его из стены. Протяните его через новое отверстие и вставьте конец в новую коробку для реконструкции. Вставьте коробку в отверстие и поворачивайте винты, прикрепленные к выступам, по часовой стрелке, пока коробка не будет надежно закреплена.

Через коробку должно проходить около 10 дюймов нового провода. Снимите пластиковую оболочку, чтобы обнажить горячие, нейтральные и заземляющие провода, оставив примерно 1 дюйм защищенного кабеля внутри коробки.

ШАГ 5: Подключите новую электрическую розетку.

Фото: JeffKontur для Getty Images

Используйте инструмент для зачистки проводов, чтобы снять оболочку с концов горячего, нейтрального и заземляющего проводов, обнажая приблизительно ⅝ дюйма оголенного провода. С помощью плоскогубцев согните концы проводов в крючки и наденьте их на винты на новой розетке. Не забудьте следовать стандартным методам подключения розеток: подключите белый провод к серебряному винту, черный провод к золотому винту и медный провод к винту заземления.

Наконец, согните провода, чтобы они красиво сгибались, когда вы будете прикреплять розетку к коробке. Затяните винты в верхней и нижней части розетки, пока она не войдет в коробку. Поместите лицевую панель на выпускное отверстие и затяните винт. Снова включите выключатель и проверьте розетку.

СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов

Заключительные мысли

Научиться подключать электрическую розетку не очень сложно, и это навык, который некоторые мастера будут использовать снова и снова. Имея небольшой опыт и надлежащие меры безопасности, добавление розетки для телевизора или нового инструмента или прибора может стать легкой задачей. Просто не забывайте работать безопасно, проверяйте и повторно проверяйте электрические розетки перед началом работы и следуйте приведенным выше инструкциям для надежной и безопасной установки электрической розетки.

Часто задаваемые вопросы О Электропроводка розеток

Это может показаться большим количеством информации о том, как установить розетку, но некоторым людям может понадобиться еще больше. Вот несколько наиболее частых вопросов об этой работе.

В. Что означают разные цвета проводов?

Существует множество типов проводов, и для их объяснения потребуется учебник по электротехнике. Однако наиболее распространенная жилая проводка состоит из трех проводов: черного, белого и медного. Черный провод — это «горячий» провод, по которому подается питание на устройство. Белый провод, известный как «нейтральный», несет ток от устройства обратно к электрической панели. Заземляющий провод обеспечивает опасный уровень электричества в безопасное место в случае короткого замыкания или другого типа электрической неисправности,

В. Можно ли подключить выключатель света к розетке?

Вы можете подключить выключатель света к розетке, и это можно сделать несколькими способами. Выключатель может быть установлен либо между источником питания (обычно панелью) и розеткой, либо на шлейфе после розетки.

Чтобы установить его в линию, просто пропустите провод через электрическую коробку и подключите горячий провод к выключателю, чтобы он мог прерывать поток энергии, а затем соедините горячий провод с розеткой и подключите как обычно.

Чтобы установить выключатель после устройства, подключите нейтральный провод в коробке, как обычно, затем проложите отрезок провода от розетки к выключателю. Подключите один конец провода к существующему горячему проводу в коробке с помощью разъемов для проводов. Далее подключите черный провод этой длины к одной стороне выключателя, а белый провод подключите к другой стороне. Наконец, вернитесь к розетке и соедините белый провод с золотым винтом и обмотайте провод черной изоляционной лентой, чтобы указать, что теперь это горячий провод, идущий от выключателя.

В. Как заземлить розетку без заземляющего провода?

Самый простой способ починить розетку, не имеющую надлежащего заземляющего провода, — заменить ее розеткой GFCI.
