Этапы и особенности установки домофона

Монтаж домофона – сложный процесс, который состоит из нескольких этапов, и на каждом из них важно соблюдать некоторые требования. Установку такого устройства можно доверить только грамотным профессионалам, так как во время этого процесса необходимо использовать специальное оборудование и определенные технологии.

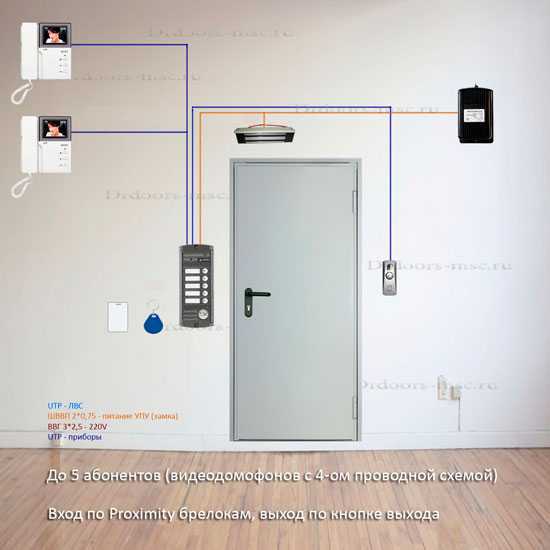

Установка коммутационных линий

За передачу сигнала отвечают коммутационные блоки, поэтому монтаж начинается именно с этого действия. В зависимости от толщины кабеля магистральный канал прокладывается поверхностным способом или методом внутренней установки. Если кабель проложен по поверхности стен, он прикрывается специальным коробом для защиты от повреждений и в таком виде выглядит намного привлекательнее. Внутреннее подключение осуществляется по системе межэтажных стояков, по которым проходят электрические кабели. Если вы не знаете, как подключить домофон, лучше обратиться к профессионалам и доверить им выполнение такой работы. При подключении к подъездному домофону устанавливать отдельный блок не нужно, можно подключиться к уже готовой конструкции.

Подготовительные работы и установка основных элементов

Домофоны для многоквартирных домов могут устанавливаться в двери старого образца, которые не приспособлены для подобных устройств. В первую очередь, сама дверь должна быть металлической, чтобы появилась возможность установки электромагнитного замка. В большинстве случаев предстоит полная замена старой двери на новую, чтобы домофон действительно был эффективным и надежным.

Определить, что нужно для установки, можно только после осмотра помещения и точного проектирования. После замены двери и установки электромагнитного замка следуют работы по монтажу вызывных панелей на входной двери. Выбор блоков зависит от количества абонентов, условий эксплуатации и эстетических предпочтений, но важно выбрать качественное оборудование от надежного производителя. На заключительном этапе осуществляется установка основного блока, к которому затем подключаются коммуникационные линии и панели вызова.

Высота установки трубки домофона

Высота домофона определяется в каждом случае индивидуально, так как вызывная панель должна размещаться с учетом роста всех пользователей. Рекомендуется устанавливать трубку на высоте не выше 140 см, но некоторые производители советуют монтировать панель не ниже 150 см от уровня пола. На самом деле рекомендуемый показатель не учитывает рост детей, поэтому они не могут использовать домофон.

Если речь идет про домофон для многоквартирного дома, специалисты предпочитают придерживаться стандартных требований. Однако аналогичное устройство в квартире должно быть установлено в соответствии с индивидуальными особенностями каждого члена семьи. Важно, чтобы даже у маленького ребенка была возможность снять трубку и отключить замочный механизм для открытия входной двери.

При установке домофона для личного пользования можете ориентироваться на середину своего плеча. Именно этот уровень будет наиболее удобным для использования вызывной панели и трубки. В случае монтажа системы в частном доме можно установить панель на той высоте, которая будет наиболее комфортной для вас лично. Придерживаться строгих правил в этом вопросе не нужно, и можно отталкиваться от того, что будет удобно. Подобное устройство должно быть практичным, поэтому многое зависит от личных предпочтений заказчика. Если в техническом плане не следует отступаться от определенных стандартов, то в вопросе высоты панели можно отойти от правил.

На какой высоте должна располагаться кнопка домофона?

Добрый вечер!На какой высоте по закону должна находится кнопка домофона на выход из подьезда и сам домофон на какой высоте от пола? СПАСИБО!

24 января 2017, 16:07, Ольга, г. Нарьян-Мар

Александр Кузнецов

Юрист, г. Самара

Здравствуйте!

В инструкции должно быть прописано. Обычно видеодомофон устанавливают на расстоянии1,6 от пола, поскольку угол обзора стандартной каеры колеблеться 70-75 градусов по вертикали и 870-90 по горизонтали. Обычный домофон на расстоянии 1.5 метра

24 января 2017, 17:13

Похожие вопросы

Гражданское право

В какой срок должны передать дело в городской суд?

Сужусь с недобросовестным застройщиком. Иск удовлетворен частично. Дело сдано в отдел судебного делопроизводства 06.02.2023, подана апелляционная жалоба 15.02.2023 жалоба принята к рассмотрению, срок для представления возражений 17.04.2023 и никакой больше информации нет. Как долго теперь будет рассматриваться апелляция? В какой срок должны передать дело в городской суд?

Вчера в 19:19, вопрос №3720349, Марина, г. Санкт-Петербург

Банкротство

Назначил финансовый директор по банкротству имеет он право снимать всю пенсию с моей карты и в какой срок

Назначил финансовый директор по банкротству имеет он право снимать всю пенсию с моей карты и в какой срок должны поступить деньги на прожиточный минимум 17 числа каждого месяца переводят пенсию каждый месяц когда должны переводить прожиточный минимум мне

Вчера в 09:57, вопрос №3719906, Владимир, г. Москва

710 ₽

Налоговое право

Какие документы нужны для продажи официальной?

Здравствуйте, подскажите пожалуйста, должен ли ИП перед кем-то подтверждать происхождение товара, которое он продает ? Где купил , за сколько и как привез ? И откуда деньги на товар ..
Какой налог должен платить ИП с продаж и куда ? И надо ли платить какие-то взносв за покупку товара ? Какие документы нужны для продажи официальной ?
Спасибо

Вчера в 09:28, вопрос №3719894, Юлия, г. Москва

Налоговое право

С аванса снимать стали подоходный, что это законно ли это, с какой части должны снимать с зарплаты или аванса

с аванса снимать стали подоходный ,что это законно ли это ,с какой части должны снимать с зарплаты или аванса

26 мая, 15:46, вопрос №3719248, Нелли, г. Москва

386 ₽

Вопрос решен

Недвижимость

Мне же это не нужно, если ко мне напрямую могут позвонить в домофон подъезда

Добрый вечер, в МКД 4 подъезда, три из них находятся в свободном доступе со стороны улицы, а один в закрытом дворе. На калитках есть домофон, но позвонить можно только на пост охраны, в квартиру нельзя. В связи с этим собственники 1 подъезда озаботились становой домофона с доступом вызова квартир. Вопрос будет подниматься на ОСС, в связи с чем вопрос: если больше половины жителей дома проголосует ЗА, могу ли я не оплачивать целевой взнос? Мне же это не нужно, если ко мне напрямую могут позвонить в домофон подъезда. И законно ли вообще собирать целевой взнос со всех собственников, если будет этим общим имуществом пользоваться только 1/4 дома?

25 мая, 15:13, вопрос №3718067, Полина, г. Санкт-Петербург

Интерком

Интерком Loxone представляет собой компактную видеодомофонную панель со стеклянной отделкой, кнопкой звонка с подсветкой и датчиком приближения. Он доступен в двух цветовых вариантах.

Микрофон встроен в переднюю панель, скрытые динамики расположены на левой стороне устройства.
Устройство подключено к сети и получает питание по PoE (Power over Ethernet).

Встроенный древовидный интерфейс позволяет подключить NFC Code Touch как часть решения доступа.

Установка монтируется на поверхности в плоской раме из алюминия, которая доступна в качестве аксессуара в одинарном или двойном исполнении.

Спецификация Intercom

Содержание

• Монтаж
• Введение в эксплуатацию
• Программирование
• Подключение к другим устройствам
• Датчик приближения
• Техническое обслуживание и очистка
• SD Card
• Состояние светодиодов и диагностика
• Сброс к заводским настройкам, настройки и обновления
• Входы, выходы, свойства
• Инструкции по технике безопасности
• Документы

Крепление↑

В зависимости от применения высоту монтажа следует выбирать таким образом, чтобы взрослые были хорошо захвачены камерой, а дети могли еще нажать на кнопку звонка. Мы рекомендуем монтажную высоту верхнего края устройства 160 см / 63 дюйма.

Распределительная коробка за монтажной рамой не требуется, но настоятельно рекомендуется для укладки соединительных проводов или запасной петли.
Обратите внимание на нестандартное расстояние между коробками 98 мм при использовании двойной или тройной монтажной рамы.
Будьте осторожны, чтобы не закрыть отверстия динамика на левой стороне рамы.

Домофон в антрацитовом исполнении нельзя монтировать в местах, подверженных воздействию прямых солнечных лучей, так как может произойти перегрев.

Установите монтажный кронштейн, прикрепив его к ровной поверхности. Убедитесь, что маркировка TOP рамы находится вверху:

Стандартный сетевой установочный кабель с одножильным сердечником, CAT5 и выше, можно использовать для подключения к локальной сети. Снимите примерно 5 см оболочки кабеля и подготовьте к подключению пары проводов оранжево-белая и зелено-белая. Две другие пары проводов не нужны и должны быть изолированы.

Зачистите провода, затем вставьте их в соответствующие цветные оранжево-белые и зелено-белые вставные клеммы:

Назначение жил, показанное цветом, соответствует разъему T568B. В сети, подключенной согласно T568A, зеленая и оранжевая пары меняются местами.
Поскольку Интерком поддерживает Auto MDI-X, работа обеспечивается при любом назначении.
Для совместимого соединения в соответствии с T568A можно поменять местами оранжевую и зеленую пары клемм, но технически это не требуется.

Опционально, NFC Code Touch для контроля доступа или другие устройства могут быть подключены к назначенным клеммам (выход 24 В и древовидный интерфейс).

В комплект поставки входит самоклеящаяся крышка для защиты от воды. Он должен быть прикреплен над клеммами после подключения.
Две маркировки на верхней кромке корпуса помогают при позиционировании:

Наконец, установите устройство на монтажный кронштейн, сначала вставив верхнюю часть, а затем защелкнув нижнюю.
Чтобы отсоединить устройство от монтажного кронштейна, можно использовать присоску, чтобы снять устройство с кронштейна.

После подключения интеркома подключите другой конец сетевого кабеля к инжектору PoE, который доступен в качестве аксессуара. Второй порт инжектора PoE подключен к сети.
В качестве альтернативы используйте порт коммутатора с поддержкой PoE Mode A вместо инжектора PoE.

Только режим PoE A использует 4 общие линии для питания и передачи данных. В розетке RJ45 питание подается через контакты 1/2 и 3/6. Убедитесь, что используемый источник питания PoE работает таким образом.

Интерком запускается сразу после включения питания и готов к работе примерно через 1 минуту.
Подождите, пока интерком полностью заработает.

Теперь устройство можно ввести в эксплуатацию, как описано в следующих инструкциях.

Ввод в эксплуатацию↑

Во время первоначальной настройки Интерком готов к сопряжению с Минисервером после запуска. На это указывает мигание светодиода состояния красным/зеленым/оранжевым цветом.

Откройте Loxone Config и подключитесь к минисерверу. В дереве периферии сначала выберите Network Periphery, затем нажмите Network Device Search в строке меню

Через несколько секунд Intercom должен быть указан среди сетевых устройств в окне поиска:

Если здесь выбрать интерком, он будет идентифицирован быстрым миганием кнопки звонка красным/зеленым цветом. Это также позволяет назначать и называть несколько устройств.

Выделите Интерком и нажмите Настроить устройство , чтобы назначить Интеркому статический IP-адрес.

Затем присвойте выбранному Интеркому имя, помещение и место установки и добавьте его в программу с помощью кнопки Pair Device или знака + и сохраните программу на Минисервере.

После этого Intercom готов к использованию в конфигурации в дереве периферии Loxone Config.

Используемые порты и домены подробно перечислены в одноименном документе внизу этой страницы.

Программирование↑

Устройство программируется и настраивается с помощью функционального блока Intercom в Loxone Config.
Перетащите Intercom из дерева периферийных устройств на страницу программирования, чтобы создать функциональный блок.

Подключение к другим устройствам↑

Интерком Loxone также имеет древовидный интерфейс и выход 24 В для питания дополнительных устройств. Например, NFC Code Touch можно подключить к интеркому как часть решения по контролю доступа.
Новая версия NFC Code Touch (100480, 100481, 100482, 100483) можно монтировать вместе с домофоном в двойной кронштейн, продается отдельно:

При монтаже на двойном кронштейне предпочтительно вертикальное расположение кронштейна, а переговорное устройство должно быть вставлено сверху, как показано на рисунке.
При горизонтальном использовании двойного кронштейна домофон можно вставить слева, но качество звука в этом случае ухудшается, так как в кронштейне в этом положении нет отверстий для динамиков.

Для сопряжения подключенных устройств Tree выберите интерфейс Intercom’s Tree interface в дереве периферийных устройств в Loxone Config и запустите поиск устройств Tree.

Датчик приближения↑

Инфракрасный датчик приближения на стеклянной передней панели обнаруживает объекты перед домофоном.
При обнаружении объекта включается подсветка кнопки звонка домофона.
Кроме того, активируется вход движения, который можно свободно использовать при программировании.

Благодаря используемой технологии обнаруживаются не только люди, но и другие движущиеся объекты. Кроме того, радиус действия датчика приближения при дневном свете короче, чем в темноте.
По этой причине и из-за узкого угла обнаружения он не является полноценной заменой датчика движения или присутствия.

Если в граничной области диапазона датчика есть объект, например, противоположная стена, может случиться так, что он будет обнаружен только временно. Это также активирует подсветку и ввод движения.

Чтобы предотвратить это, можно использовать команду веб-сервиса /dev/tof/set/rangelimit/x для уменьшения диапазона датчика приближения и /dev/tof/get/rangelimit/ для запроса установленного предела.
В следующем примере диапазон ограничен 100 см: /dev/tof/set/rangelimit/100

Техническое обслуживание и очистка↑

Используйте влажную мягкую ткань для очистки передней панели устройства.
Избегайте попадания грязи в отверстия для микрофона и динамика.

SD-карта↑

Карта Micro SD, расположенная в нижней части задней панели Loxone Intercom, содержит операционную систему и настройки. Слот для SD-карты защищен наклейкой.

SD-карту можно извлечь следующим образом:
Снимите наклейку и осторожно нажмите на видимый край SD-карты ногтем или небольшой плоской отверткой.
Это освободит и частично выдвинет карту, чтобы ее можно было извлечь.

После повторной установки карты слот необходимо снова заклеить наклейкой того же или подобного типа, чтобы защитить внутреннюю электронику от влаги.

Кнопка звонка домофона с подсветкой также служит индикатором состояния. Типичные и возможные состояния светодиодов перечислены ниже:

Фаза загрузки

Интерком запускается, как только включается питание. На это указывает следующая последовательность:

Красный, желтый, оранжевый по очереди: Началась загрузка, подождите.

Постоянный желтый: Интерком загружается, подождите.

Постоянный оранжевый: Интерком пытается подключиться к минисерверу, подождите.

Чередование красного/зеленого/оранжевого: Готов к сопряжению с минисервером.

Состояния светодиодов

Выкл. или белый: Нормальная работа, светодиод может активироваться автоматически или вручную.

Быстрое мигание красным/зеленым: Устройство выбрано в Loxone Config и идентифицируется.

Состояние светодиода указывает на ошибки во время работы или загрузки

Постоянно красный: SD-карта не вставлена ​​или не может быть обнаружена.

Быстрое мигание красным/зеленым цветом: Операционная система внутренней связи не может быть найдена на SD-карте.

Светодиод не горит, не мигает: Нет питания, проверьте проводку, соединения, инжектор POE и источник питания или переключатель POE.

Голосовое сообщение

Если связь с Минисервером потеряна и кто-то звонит в домофон, на устройстве воспроизводится голосовое сообщение «Ошибка».

Сброс до заводских настроек, настройки и обновления↑

Если Интерком ранее был сопряжен с мини-сервером, а теперь должен использоваться в другой установке, необходимо сначала отменить сопряжение.
Подключиться к Минисерверу и удалить Интерком из программирования. Затем сохраните программу на минисервере.

Если интерком-соединение не было разблокировано, после запуска он попытается связаться с ранее сопряженным мини-сервером.
Если он не может подключиться к Минисерверу, Интерком перейдет в режим сопряжения через 15 секунд после загрузки и укажет на это соответствующим состоянием светодиода.
После этого интерком может быть сопряжен с новым мини-сервером.

Интерком продолжит попытки связаться с мини-сервером, с которым он ранее был связан. Если соединение можно восстановить, Интерком выйдет из режима сопряжения.
Если соединение или сопряжение не установлено, Интерком автоматически выйдет из режима сопряжения через 120 минут.

После сопряжения интеркома с новым мини-сервером он больше не будет пытаться связаться с предыдущим мини-сервером.

Интерком можно сбросить на Заводские настройки , отформатировав SD-карту для Интеркома в Loxone Config, а затем вставив ее в устройство.

Веб-интерфейс интеркома позволяет настраивать сеть, отображать статус и диагностические опции. Вы можете получить к нему доступ через IP-адрес или имя хоста Интеркома. При поиске интеркомов в Loxone Config результат поиска включает IP-адрес или имя хоста интеркома.

Если интерком еще не сопряжен с минисервером, учетные данные для входа в веб-интерфейс — admin/admin.
После сопряжения интеркома требуются учетные данные пользователя из группы пользователей «Полный доступ» (администраторы) сопряженного мини-сервера.

Если доступно обновление встроенного ПО , уведомление будет отображаться в Статусе системы в приложении и в Loxone Config, что позволит вам запустить обновление напрямую.

Кроме того, интерком можно обновить вручную в Loxone Config. Для этого выберите Интерком в дереве периферийных устройств и нажмите Обновите прошивку внутренней связи в строке меню. Обновление также можно запустить из веб-интерфейса Intercom.

Если в вашей сети нет DHCP-сервера или интерком подключен напрямую к ПК, поддерживается адресация link-local через Zeroconf. Если и Intercom, и компьютер настроены на DHCP, они будут использовать локальный адрес 169.254.x.x.
Таким образом, прямое подключение к Интеркому возможно даже без сети. Хотя это и не подходит для обычной работы, но позволяет получить доступ к веб-интерфейсу и настройкам домофона.

Датчики↑

Резюме	Описание	Диапазон значений
Кнопка звонка	Вход активен при нажатии кнопки звонка на домофоне.	0/1
Движение	Вход активен при обнаружении объекта датчиком приближения.	0/1

Приводы↑

Диагностические входы↑

Резюме	Описание	Блок	Диапазон значений
Саботаж	Вход активен в нормальных условиях и сигнализирует о возможной попытке саботажа, т.е. если Интерком отключен или больше недоступен. Функция: Если Минисервер теряет соединение с Интеркомом, Минисервер будет пытаться восстановить соединение в течение 10 секунд. Если соединение не может быть восстановлено, но интерком доступен через эхо-запрос (например, когда интерком перезапускается), минисервер продолжит попытки в течение 60 секунд. По истечении этого времени устройство отключается, сообщается о саботаже и вход деактивируется.	—	0/1
Состояние интеркома онлайн		Цифровой	0/1
Отключение по температуре	Если температура процессора достигает критической отметки, выходы устройства отключаются. Это может быть связано с коротким замыканием, перегрузкой коммутационных нагрузок или слишком высокой температурой окружающей среды.	Цифровой	0/1

Недвижимость↑

Резюме	Описание	Блок	Диапазон значений	Значение по умолчанию
Тип устройства	Тип устройства	—	—	—
Серийный номер	Указывает серийный номер устройства. Для добавочных номеров: введите «Авто», чтобы автоматически связать добавочный номер с неизвестным серийным номером. Это можно использовать, только если имеется только одно расширение одного и того же типа. Сохраните на минисервере, чтобы связать расширение. После этого программа должна быть загружена с Минисервера, чтобы передать реальный серийный номер Расширения в программу.	—	—	—
Мониторинг онлайн-статуса	Если выбрано, вы будете уведомлены через System Status или Mailer, если устройство больше недоступно или отключено.	—	—	—
Мониторинг статуса саботажа	Если включено, вы будете уведомлены о возможных попытках саботажа через System Status или Cloud Mailer.	—	—	—
Минисервер	Минисервер это устройство сопряжено с	—	—	—
Сетевой адрес	IP-адрес или имя хоста устройства в локальной сети	—	—	—
Длительность перебега после движения	Вход «Движение (Mo)» остается активным в течение заданного времени перебега после обнаружения последнего движения. Чем больше установленное время переполнения, тем меньше пакетов должно быть отправлено по сети. Значение = 0 отключает движение.	с	0…900	—
Частота кадров видео (внутренняя)	Частота кадров видео при локальном подключении.	—	—	—
Разрешение видео (внутреннее)	Разрешение видео при локальном подключении.	—	—	—
Частота кадров видео (внешняя)	Частота кадров видео при удаленном подключении. Если ваше удаленное соединение медленное, рекомендуется использовать более низкую частоту кадров.	—	—	—
Разрешение видео (внешнее)	Разрешение видео при удаленном подключении. Если ваше удаленное соединение медленное, рекомендуется использовать более низкое разрешение.	—	—	—
Максимальное количество сохраняемых фотографий	Максимальное количество фотографий, сохраняемых на интеркоме. Чтобы удалить уже сохраненные фотографии, установите это значение равным 0.	—	0…100	100

Инструкции по безопасности↑

Установка должна выполняться квалифицированным электриком в соответствии с применимыми нормами.

Динамик этого устройства магнитный. Чтобы не повредить его, следите за тем, чтобы к динамику не попадали металлические детали, стружка или грязь.

Это устройство не должно использоваться как часть критически важных систем безопасности.

Документы↑

Спецификация Intercom

Технический паспорт монтажного кронштейна Single

Технический паспорт Двойной монтажный кронштейн

Техническое описание PoE-инжектора

Порты и домены Loxone

Как правильно установить домофон 2N IP Style

Существует два варианта монтажа 2N IP Style : его можно легко установить как на поверхности, так и заподлицо, в зависимости от места и материала стены, на котором будет расположено домофонное устройство.

При покупке устройства 2N IP Style вам также потребуется заказать заднюю коробку для поверхностного монтажа (номер по каталогу 9157002 ) или заднюю коробку для скрытого монтажа (номер по каталогу 9157001 )

.

Накладной монтаж переговорного устройства IP Style является самым простым и быстрым способом установки (не требует вырезов в стене) и требует лишь половины тех же шагов, что и установка заподлицо.

Установка заподлицо

Для установки заподлицо вам понадобится коробка для скрытого монтажа (9157001) в дополнение к самому переговорному устройству. Основные пошаговые инструкции по установке находятся на крышках коробок с продуктами; однако рекомендуется открыть руководство по установке на странице «наша вики» 2N.

Шаги по установке 2N IP Style:

1. Проверьте, что находится внутри картонной коробки для скрытого монтажа и упаковки IP Style.

2. Вырежьте в стене углубление для коробки для скрытого монтажа, используя прилагаемый шаблон/размер выреза.

3. Убедитесь, что задняя коробка скрытого монтажа ориентирована правильно, и отметьте положение крепежных отверстий.

4.

Подготовьте дюбели и проделайте отверстие для кабеля там, где это необходимо.

5. Протяните кабель и закрепите коробку соответствующими крепежными винтами. Затяните прилагаемые винты.

6. Вставьте прилагаемые фиксаторы в заклепочные гайки и закрепите их винтами. Сделайте то же самое для нижнего фиксатора.

7. С помощью выравнивающего ключа проверьте высоту заделки фиксатора, чтобы убедиться, что ключ совмещен с краем монтажной коробки и поверхностью фиксатора. Если фиксатор кажется слишком глубоким, ослабьте винты, чтобы снять крепление палатки.

8. Вставьте выравнивающий ключ в пазы механизма выравнивания и поверните его, чтобы отрегулировать требуемый уровень. После выравнивания снова закрепите приспособление винтом и при необходимости проделайте то же самое с нижним фиксатором.

9. Поместите кронштейны слева и справа от нижней фиксирующей рукоятки и закрепите их с помощью винтов.

(Установка монтажной коробки завершена).

10. Теперь отвинтите крышку разъема на задней панели устройства IP Style.

11. Проденьте все незаделанные кабели через втулку на внутренней стороне крышки разъема.

12. Установите необходимые клеммы/разъемы.

13. Установите профили устройства IP Style обратно на монтажный кронштейн и сдвиньте их вниз в максимально низкое положение, зафиксировав устройство, защелкнув его на месте.

14. Подсоедините все кабели к переговорному устройству Style и снова закрутите крышку разъема.

15. Монтажный кронштейн обеспечивает достаточную опору для установки кабеля, поэтому нет необходимости каким-либо образом поддерживать устройство. Зафиксируйте лишние кабели зажимами.

16. Сложите устройство в сторону монтажной коробки для скрытого монтажа и нажмите вниз, чтобы загерметизировать установку.

17.

Зафиксируйте положение, затянув два винта внутри устройства с помощью шестигранного ключа.

Читайте также:

• Подробный обзор интеллектуального дверного домофона 2N IP Style

• 2N IP Style теперь с контролем доступа по QR-коду

• 2N WaveKey революционизирует мобильный доступ

• Что такое бесконтактный путь?

• Контроль доступа Методы бесконтактной аутентификации

• Как спроектировать систему контроля доступа
