Установка домофона самостоятельно – пошаговая инструкция с фото

Установка коммутационных линий

За передачу сигнала отвечают коммутационные блоки, поэтому монтаж начинается именно с этого действия. В зависимости от толщины кабеля магистральный канал прокладывается поверхностным способом или методом внутренней установки. Если кабель проложен по поверхности стен, он прикрывается специальным коробом для защиты от повреждений и в таком виде выглядит намного привлекательнее. Внутреннее подключение осуществляется по системе межэтажных стояков, по которым проходят электрические кабели. Если вы не знаете, как подключить домофон, лучше обратиться к профессионалам и доверить им выполнение такой работы. При подключении к подъездному домофону устанавливать отдельный блок не нужно, можно подключиться к уже готовой конструкции.

На какой высоте, от пола установить трубку домофона в квартире, как удобней, от чего отталкиваться?

Не можем определиться с оптимальной высотой установки трубки домофона в квартире, от чего отталкиваться, на какой высоте (от пола) её лучше установить.
Если речь об «обычном» домофоне, а не видео-домофоне (тут есть свои правила и требования по высоте его монтажа), то в первую очередь ориентироваться лучше на удобство использования той самой трубки.

Если в квартире проживают дети, которые тоже пользуются этой трубкой, то важно учитывать и их рост.

Ребёнок, вытянув руку вверх, должен иметь возможность снять трубку и положить её на базу.

Дети примерно с 5-7 летнего возраста уже активно пользуются домофоном (рост ребёнка этого возраста 115-130 см).

Наиболее приемлемая высота монтажа трубки, в этом случае, это 140 см.

Да и взрослым людям ростом до 180 см пользоваться будет удобно.

Если детей нет, или на них не ориентируются, то есть некий «стандарт», точней рекомендация, это высота установки трубки (от пола) 155-160 см.

Важно и длину провода той самой трубки учитывать.

Если же домофон устанавливается исключительно под себя, то обычно ориентируются на середину плеча, такая высота установки наиболее приемлемая (удобная).

Высота установки трубки домофона, не регламентируется, очень много индивидуальных моментов, так же важно учитывать где именно будет монтироваться та самая трубка.

При выборе высоты монтажа, главный ориентир, это удобство и причём надо найти среднюю высоту с учётом роста всех членов семьи.

У меня трубка весит на расстоянии 170 см от пола (от пола до центра трубки), вполне удобная и комфортная высота.

Подготовительные работы и установка основных элементов

Домофоны для многоквартирных домов могут устанавливаться в двери старого образца, которые не приспособлены для подобных устройств. В первую очередь, сама дверь должна быть металлической, чтобы появилась возможность установки электромагнитного замка. В большинстве случаев предстоит полная замена старой двери на новую, чтобы домофон действительно был эффективным и надежным.

Определить, что нужно для установки, можно только после осмотра помещения и точного проектирования. После замены двери и установки электромагнитного замка следуют работы по монтажу вызывных панелей на входной двери. Выбор блоков зависит от количества абонентов, условий эксплуатации и эстетических предпочтений, но важно выбрать качественное оборудование от надежного производителя. На заключительном этапе осуществляется установка основного блока, к которому затем подключаются коммуникационные линии и панели вызова.

Высота установки домофона

Ниже я расскажу, как можно просто рассчитать высоту монтажа домофона для вашей квартиры, чтобы было наиболее комфортно им пользоваться, но пока, исходя из своего опыта и опыта моих коллег скажу, что:

Наиболее оптимальная высота установки домофона 140см (от пола до центра корпуса).

Именно такое положение наиболее удобное в эксплуатации для обычной среднестатистической семьи с детьми, в которой родители ростом 160-180см.

Сразу оговорюсь, что речь идет про обычный, простой домофон, для видеодомофонов действуют несколько иные правила и подходы к выбору высоты их монтажа, об этом мы поговорим в другой раз.

Удобство для детей

Почему-то, при выборе высоты монтажа, многие не задумываются о самых маленьких пользователях домофона – детях. Хотя, уже с 6-7 летнего возраста дети активно отвечают на звонки. И именно высота 140см до центра домофона позволяет многим с легкостью снимать трубку и нажимать клавишу – открытия двери.

Чаще всего, рост детей в этом возрасте примерно 115-130см и им достаточно вытянуть руку, чтобы снять трубку. Кроме того в этом случае, длина шнура, соединяющего базу с трубкой, оптимальна и позволяет прислонить трубку к уху, при этом провод не тянет, не мешает разговаривать.

В то же время, этой высоты достаточно, чтобы дети меньшего возраста, которым еще нельзя брать домофон, не смогли им воспользоваться.

Если же вы хотите установить домофон исключительно под себя, ориентируйтесь на середину своего плеча – это и будет оптимальная высота, по эргономике и удобству использования.В случае, когда вы живете в квартире не одни, но без детей, то берете среднюю величину, между измерениями взятых у всех жильцов квартиры.

Скорее всего, после всех подсчетов, вы как раз придёте к высоте крепления домофона около ста сорока сантиметров.

И еще, если вы понимаете, что вам удобнее снимать трубку, если она висит ниже этой отметки или выше – смело монтируйте её. Ведь каждый человек индивидуален, да и домофоны бывают разные, не нужно привязываться к круглым числам или каким-то стандартам – воспринимайте их всего лишь как советы, а как действительно будет лучше именно ВАМ, определите сами.

Обязательно пишите, оставляйте свои комментарии в конце статьи о том, какую высоту для монтажа домофона выбрали вы, если же вы последовали совету из статьи и сделали его на уровне 140см от пола – опишите свои впечатления, удобно вам и вашим близким стало пользоваться домофоном, снимать трубку и открывать дверь или никакой разницы вы не почувствовали.

Информацию о том, на какой высоте размещаются розетки и выключатели в квартире читайте ЗДЕСЬ.

Высота установки трубки домофона

Высота домофона определяется в каждом случае индивидуально, так как вызывная панель должна размещаться с учетом роста всех пользователей. Рекомендуется устанавливать трубку на высоте не выше 140 см, но некоторые производители советуют монтировать панель не ниже 150 см от уровня пола. На самом деле рекомендуемый показатель не учитывает рост детей, поэтому они не могут использовать домофон.

Если речь идет про домофон для многоквартирного дома, специалисты предпочитают придерживаться стандартных требований. Однако аналогичное устройство в квартире должно быть установлено в соответствии с индивидуальными особенностями каждого члена семьи. Важно, чтобы даже у маленького ребенка была возможность снять трубку и отключить замочный механизм для открытия входной двери.

При установке домофона для личного пользования можете ориентироваться на середину своего плеча. Именно этот уровень будет наиболее удобным для использования вызывной панели и трубки. В случае монтажа системы в частном доме можно установить панель на той высоте, которая будет наиболее комфортной для вас лично. Придерживаться строгих правил в этом вопросе не нужно, и можно отталкиваться от того, что будет удобно. Подобное устройство должно быть практичным, поэтому многое зависит от личных предпочтений заказчика. Если в техническом плане не следует отступаться от определенных стандартов, то в вопросе высоты панели можно отойти от правил.

Какая высота установки вызывных панелей для МГН ?

Ранее при защите проектной документации в «Москомэкспертизе», возникал достаточно спорный вопрос по высоте установки вызывных панелей связи с диспетчерской службой в «зонах безопасности»-лифтовые холлы.

Моспроек-инжиниринг, касательно высоте установки вызывных панелей для МГН, разъясняет:

Давайте в первую очередь разберемся, что такое «зона безопасности» и зачем она нужна?

Согласно п. 5.2.27 СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения»

Зона безопасности — это зона ожидания (если так можно выразиться) пожарных или иных служб спасения и эвакуации!

п.5.2.27 Если по расчету невозможно обеспечить своевременную эвакуацию всех МГН за необходимое время, то для их спасения на путях эвакуации следует предусматривать зоны безопасности, в которых они могут находиться до прибытия спасательных подразделений, либо из которых они могут эвакуироваться более продолжительное время и (или) спасаться самостоятельно по прилегающей незадымляемой лестничной клетке или пандусу.

Предельно допустимые расстояния от наиболее удаленной точки помещения для инвалидов до двери в зону безопасности должно быть в пределах досягаемости за необходимое время эвакуации.

Зоны безопасности рекомендуется предусматривать в холлах лифтов для транспортирования пожарных подразделений, а также в холлах лифтов, используемых МГН. Данные лифты могут использоваться для спасения инвалидов во время пожара. Число лифтов для МГН устанавливается расчетом согласно приложению Г.

Из этого следует, опять же согласно п. 5.5.7 СП 59.13330.2016, что лифтовые холлы должны быть оборудованы двухсторонней системой связи с диспетчером.

п.5.5.7 Замкнутые пространства зданий (помещения различного функционального назначения, кабины уборной, лифт, кабина примерочной и т.п.), где инвалид, в том числе с дефектами слуха, может оказаться один, а также лифтовые холлы и зоны безопасности должны быть оборудованы системой двусторонней связи с диспетчером или дежурным. Система двусторонней связи должна быть снабжена звуковыми и визуальными аварийными сигнальными устройствами. Снаружи такого помещения над дверью следует предусмотреть комбинированное устройство звуковой и визуальной (прерывистой световой) аварийной сигнализации. В таких помещениях (кабинах) должно предусматриваться аварийное освещение.

И отвечая на вопрос рассматриваемый в самом начале статьи, сообщаем, что панели переговорных устройств с диспетчером должны находиться на высоте от 0,85 до 1,1м

СП 59.13330.2016 п 5.4.2 Приборы для открывания и закрытия дверей, горизонтальные поручни, а также ручки, рычаги, краны и кнопки различных аппаратов, отверстия торговых, питьевых и билетных автоматов, отверстия для чипкарт и других систем контроля, терминалы и рабочие дисплеи и прочие устройства, которыми могут воспользоваться МГН внутри здания, следует устанавливать на высоте не более 1,1 м и не менее 0,85 м от пола и на расстоянии не менее 0,4 м от боковой стены помещения или другой вертикальной плоскости.

О высотах установки других технологических элементов, читайте в следующих наших анонсах.

Комментарии ()

1. Oleg 03 июня 2021, 12:54 0
   Опечатка: СП 59.13330.2016 п 5.4.2 Надо: СП 59.13330.2016 п 6.4.2

   ответить

   Сергей 23 июня 2021, 05:53 0

   Спасибо. Исправим.

   ответить

Написать комментарий

Оптимальная высота установки домофона

Согласно усредненным показателям – оптимальной высотой для установки домофона является 140-145 см. Этот показатель обусловлен наличием детей в семье. Так, в среднем ребенок старше 6 лет имеет рост 110-120 см, что позволяет ему без особого труда протянуть руку, снять трубку и открыть дверь. С тем же взрослому, с ростом 170-180см не придется нагибаться во время разговора, а стандартной длины шнура вполне хватит, чтобы трубка удобно лежала в руке. А вот относительно вызывной панели (внешнего блока), то ее лучше монтировать на высоте 150-160 см для обычного домофона, и 160-165 см для видеодомофона. Это позволит сохранить удобство использования и защитить устройство от маленьких детей. При установке не следует также забывать наличие технических возможностей прокладывания кабеля, сторону открытия двери и другие факторы.

Выбор места установки прибора контроля

Поставить домофон – дело достаточное трудоемкое, требующее точного следования всем указаниям инструкции поэтапно, иначе установку прибора нельзя будет считать удачной. Для начала нужно определиться с имеющимися инструментами.

Установка и обслуживание устройства потребует наличия следующих инструментов:

1. Нож;
2. Плоскогубцы;
3. Отвертка;
4. Дрель;
5. Бокорез либо паяльник для зачистки проводов;
6. Сам домофон.

Это минимальный набор приспособлений, необходимый для монтажа прибора. Кроме того, установка и обслуживание домофонов на этапе прокладывания кабеля потребует несколько килограммов алебастра и шпатлевки.

Следующий шаг – выбор месторасположения домофона. Следует оценить, какова будет высота установки (обычно она составляет около 155 см от пола до нижней грани устройства), и наметить карандашом месторасположение будущего домофона. Зачастую он находится у входной двери, но на самом деле его можно установить в любой точке квартиры. Однако не стоит забывать, что сигнал должен быть слышен из любой точки обслуживаемого пространства – это главное условие правильного монтажа.

Отмечаем, где будет находиться домофон

Общие требования к домофонам. Требования к функциям, условиям эксплуатации и безопасности к домофонным системам

Главная страница » Домофоны » Общие требования к домофонам

Требования к функциям

В общем виде домофон должен обеспечивать выполнение следующих функций:

• простоту пользования
• световую индикацию работы
• вызов абонента
• акустический контроль нажатия кнопкивызова
• акустический контроль и кнопку сброса неправильно набранного кода
• местное отпирание входной двери личным ключом или кодом
• дистанционное отпирание входной двери
• акустический контроль открывания входной двери
• возможность увеличения индивидуальных кодов
• простоту программирования и перепрограммирования

Требования по условиям эксплуатации.

Все блоки домофона должны иметь соответствующее климатическое исполнение:

• внутренние (абонентские) блоки — для условий эксплуатации внутри отапливаемого помещения
• внешние блоки, размещаемые внутри подъезда или в тамбурах здания — для условий эксплуатации в неотапливаемом помещении
• внешние блоки, размещаемые снаружи здания, на внешней стене или входной двери — для эксплуатации на открытом воздухе, диапазон рабочих температур от минус 40 до плюс 50 С
• Во избежание попадания осадков или прямых солнечных лучей на внешний блок домофона его передняя панель должна быть защищена специальным козырьком или иным способом

Кроме того, при выборе подъездного домофона необходимо обращать внимание на следующие особенности его эксплуатации:

• У входных дверей подъезда дома всегда существует сильная воздушная тяга. При закрытых дверях тяга усиливается через все щели и неплотности внешнего блока и электрозамка
• Разность температур между холодным наружным и теплым подъездным воздухом создает на поверхности, а также внутри внешнего блока и электрозамка конденсат. Поэтому внешний блок и электрозамокподъездного домофона должны быть защищены от пыли и влаги — платы защищены лаком, а металл антикоррозийными покрытиями. Кроме того, они должны сохранять работоспособность при внутренних накоплениях пыли
• По этим же причинам во внешнем блоке домофона не должны применяться динамические микрофоны и громкоговорители с бумажным диффузором. Здесь предпочтение следует отдавать электретным микрофонам и громкоговорителям с резиновым или латексным диффузором
• Клавиатура внешнего блока домофона должна быть эргономичной и удовлетворять требованиям пользователей всех возрастных групп. Кнопки клавиатуры должны быть достаточного размера для возможности пользования ими в варежках или перчатках. Усилие нажатия кнопки клавиатуры не должно превышать 250 г. Конструкция клавиатуры (если она механическая) не должна допускать возможности непосредственного приложения большой силы на исполнительный переключатель. Нажатие кнопки должно дублироваться звуковым или световым сигналом. Важным параметром клавиатуры для домофона является ее наработка на отказ в тяжелых климатических условиях. Клавиатура должна иметь наработку на отказ не менее 1 000 000 циклов.
• Домофон должен обеспечивать стабильную работу разговорного тракта на длинных линиях. Практика показывает, что в технические параметры домофона должна входить его работоспособность на линиях сопротивлением не менее 20 Ом. При выборе домофона необходимо обращать внимание на громкость, которую обеспечивает громкоговоритель вызывного блока при передаче сигнала с абонентского блока. Громкость должна быть достаточной для слоговой разборчивости, не ниже 70 % на шумной улице. Многие разработчики, изготовители и потребители домофонов совершают ошибку, уделяя недостаточное внимание громкости сигнала вызова в квартире. Практика показывает, что абонентский блок должен иметь сигнал вызова громкостью не менее 70 дБ.

Требования безопасности к домофонным системам

Устанавливаемое оборудование и сети, должны при эксплуатации быть безопасными для лиц, соблюдающих правила обращения с ними, и отвечать требованиям стандартов и нормативных документов по электро и пожарной безопасности, действующих на территории Российской Федерации.

Обеспечению безопасности домофона следует уделять особое внимание, так как его пользователями, главным образом, являются лица, не имеющие соответствующих знаний по обращению с электрооборудованием.

В первую очередь это относится к внешнему блоку и электрозамку. К ним не должно быть подведено напряжение питания выше 24 В.

Требования к монтажудомофонных систем

Абонентский блок домофона должен быть установлен внутри квартиры в таком месте, которое может обезопасить абонента от возможных преступных действий посетителя, например выстрела через закрытую дверь, либо обеспечить максимальное удобство пользования.

Место установки внутреннего блока определяет, прежде всего, абонент. Внешний вызывной блок домофона может быть установлен путем врезки в дверное полотно, дверную коробку или стену вблизи двери.

Шлицы шурупов или винтов, крепящих переднюю панель к несущей конструкции, после монтажа должны быть рассверлены.

Высота установки внешнего блока должна быть удобной для посетителя при ведении переговоров, при этом его лицо должно на ходиться напротив телекамеры. Оптимальной считается высота 1,5 — 1,7 метра от пола.

Оборудование домофонов, устанавливаемое в подъезде дома, следует объединять в специальные монтажные блоки, которые должны быть размещены в закрытых металлических шкафах и расположены в труднодоступных местах, например, на стене под потолком.

Для создания благоприятных условий эксплуатации не рекомендуется устанавливать монтажный блок в непосредственной близости от входной двери подъезда. Наиболее приемлемой можно считать установку монтажного блока в за крытом холле первого этажа. Примеры установки блоков домофона приведены на рисунке 10.

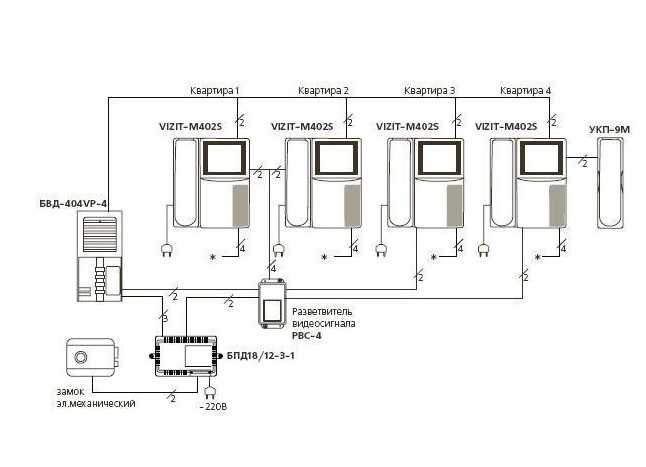

рис. 10 Схема установки внешних блоков домофона.

В подъездных видеодомофонах в качестве линии связи видеокамеры вызывного блока и монитора абонентского блока, если ее длина не превышает пятидеясяти метров, может быть использован любой провод. При большей длине следует применять коаксиальный кабель.

В аудиодомофонах в качестве линий связи используют, как правило, обычный телефонный провод типа ТРВ или «витую пару».

Все линии в подъезде должны быть проложены в металлорукавах, гофротрубе или по существующим кабельным каналам и отвечать требованиям РД 78.145 93. Прокладывать линии внутри квартиры следует с наименьшими нарушениями интерьера.

Для ввода линий в корпуса блоков домофона, размещенных вне квартир и закрытых холлов, должны быть использованы специальные муфты, обеспечивающие герметичность места ввода. Для исключения возможности выдергивания кабеля из блока металлорукав должен быть жестко закреплен на корпусе блока.

Гибкие переходы с двери на стену внутри квартиры и закрытых холлов рекомендуется делать с помощью специальных устройств соединительных типа УС 22 или УС 24 нужной длины — 200, 300, 400 мм.

Требования по защищенности от силовых воздействий

Внешний блок домофона, размещаемый снаружи квартиры или подъезда, должен иметь антивандальное исполнение и удовлетворять следующим требованиям:

• блок должен иметь металлическую врезную конструкцию и быть поставлен с необходимыми крепежными элементами
• внешняя панель должна быть выполнена из металлов высокого механического сопротивления, покрытых антикоррозийным составом, быть устойчивой к прямым и боковым ударам тяжелыми предметами (мо лоток, кирпич)
• перфорация микрофона и громкоговорителя не должна позволять вывести их из строя тонкими предметами (нож, шило, от вертка, спица и др. )
• видеокамера и дисплей должны быть защищены ударопрочным стеклом
• инфракрасная подсветка должна быть закамуфлирована (например под шильдик) или защищена
• клавиатура должна обеспечивать надежность и легкость набора номера квартиры или личного кода. Хорошо зарекомендовали себя оптомеханические клавиатуры и кнопки без механических переключателей
• считыватель идентификатора (индивидуального ключа) абонента не должен иметь открытых отверстий. Здесь следует отдавать предпочтение считывателям электронных ключей типа «Touchmemory» или радиокарточек

Металлический шкаф, в котором размещен монтажный блок, должен быть изготовлен из стали, иметь жесткую конструкцию и запираться на замок.

Электромагнитный замок должен иметь антивандальное исполнение и удовлетворять следующим требованиям:

• металлическая пластина и электромагнит должны быть прочно закреплены на дверном полотне и косяке двери
• при закрытой двери пластина и электромагнит должны плотно, без зазора, прилегать друг к другу всей поверхностью, в противном случае усилие удержания может значительно уменьшиться
• конструкция электромагнита должна исключать возможность повреждения об мотки.

*Примечание: Абонентские блоки находятся в личном пользовании абонента, по этому требования по защищенности от силовых воздействий к ним не предъявляют.

Требования к электропитанию домофонных систем

Электропитание домофона следует осуществлять через штатный источник питания от обычной сети переменного тока.

Вопрос о применении в подъездном домофоне резервного источника питания требует специального изучения. Это связано с тем, что при различных аварийных или чрезвычайных ситуациях в доме, входная дверь подъезда не должна служить препятствием для эвакуации людей и проведения аварийно-спасательных работ.

Резервные источники бесперебойного питания могут быть применены в индивидуальных и групповых домофонах. При этом необходимо обращать внимание на то, что бы переход с основного питания на резервное, а также подзарядка аккумулятора в таком источнике производились автоматически. Резервный источник питания должен обеспечивать бесперебойную работу системы в течение времени, необходимого для устранения аварийной ситуации в электросети или при других чрезвычайных обстоятельствах, и составлять не менее двух часов.

Советы по установке Aiphone — Intercom Australia

Пожалуйста, найдите время, чтобы прочитать документацию по установке , поставляемую с продуктом, поскольку она должна ответить на большинство ваших вопросов и фактически сэкономить ваше время.

Вопросы

Если вы не уверены, что делать с установкой , пожалуйста, свяжитесь с нами, и мы ответим на ваши вопросы, быстрый звонок перед началом может сэкономить вам много времени и денег, если вы сделаете ошибку. Используйте правильный кабель ниже.

Распространенные ошибки

Не работает. Внимательно проверьте электропроводку и убедитесь, что вы точно следовали инструкциям по установке электропроводки. Убедитесь, что вы используете источник питания с правильным напряжением и током, а также что он включен и подключен правильно. Домофоны питаются от постоянного тока и не работают при подключении с обратной полярностью. Теперь действительно проверьте свою проводку. Если вы по-прежнему не можете заставить систему работать, свяжитесь с нами, и мы поможем вам решить проблему. За десятилетия оказания технической поддержки Aiphone мы обнаружили, что проблема редко связана с оборудованием.

Распространенной ошибкой является установка вызывных панелей на неправильной высоте; видеодомофоны должны быть установлены на высоте 1500 мм над уровнем чистого пола. Дверные аудиодомофоны должны быть установлены на этой высоте, если это возможно. Исключением, конечно, является установка дверной станции на входе в транспортное средство или входе, которым пользуются люди с ограниченными возможностями в инвалидных креслах; в этом случае вызывную панель можно установить ниже.

Избегайте установки дверных видеопанелей там, где они будут обращены к солнцу; это может повлиять на качество изображения из-за задней подсветки.

Используйте правильный тип кабеля. Не существует кабеля, который выполнял бы все функции. Иногда можно использовать кабели Cat5e, Cat6 и защитный кабель, но это не идеальные кабели, особенно при наличии большого расстояния, и защитный кабель никогда не следует использовать при установке цветной видео или цифровой системы. Также особое внимание следует уделить прокладке кабеля под землей или в бетонной плите. В этих случаях всегда используйте подземный кабель, поскольку он не является гарантией защиты от влаги только потому, что он находится в кабелепроводе. Кабелепроводы имеют привычку наполняться водой, и если используется неправильный тип кабеля, вы вскоре столкнетесь с проблемами, и проблема, решение которой может быть очень дорогим. Поэтому убедитесь, что вы получили совет по правильному кабелю для работы, мы можем помочь, поэтому свяжитесь с нами для получения правильного совета по кабелю.

Подключение ноутбуков к системам GF, GH и AX

Большинство современных ноутбуков не имеют порта RS232, поэтому для них требуется преобразователь USB в RS232. Проблема с этими преобразователями заключается в том, что они не всегда совместимы со всеми устройствами RS232, поэтому вам, возможно, придется попробовать несколько разных типов, прежде чем вы получите совместимый. Любой установщик, который использовал один из этих преобразователей с системой контроля доступа или сигнализации, поймет, что я имею в виду.

Распространенные ошибки, приводящие к сбою соединения.

• Убедитесь, что кабель, поставляемый с GHNS и GNSA, надежно вставлен в разъем RS232 на модуле прокрутки имен. Иногда он может зацепиться за край экрана, поэтому плотно прижмите его и убедитесь, что он прижат полностью.
• Убедитесь, что при подключении к коммутатору AX084C или AX248C используется прямой кабель RS232. Не используйте перекрестный кабель. Вам также потребуется 9-контактный кабель «папа-папа» или используйте устройство смены пола, поскольку коммутаторы AX имеют разъем «мама».
• При программировании обмена AX убедитесь, что в программном обеспечении выбрана правильная модель обмена, прежде чем программировать.
• Проверьте настройки COM-порта на ПК. При использовании преобразователя USB в RS232 они иногда выбирают другой COM-порт, если они подключены к другому USB-порту, отличному от того, который был настроен во время установки их драйверов. Либо всегда используйте один и тот же порт USB для преобразователя USB в RS232, либо измените настройку COM-порта для этого устройства с помощью панели управления в Windows.
• Убедитесь, что для преобразователя USB в RS232 загружен правильный драйвер, поскольку для разных моделей требуются разные драйверы. См. документацию, прилагаемую к преобразователю USB в RS232.
• Конечно, вы бы проверили, чтобы устройство, которое вы пытаетесь запрограммировать, было запитано, включено и правильно подключено.
• GTNS имеет USB-порт, поэтому описанные выше проблемы не возникнут.

Электрические дверные защелки

При установке электрозащелки на любую модель Aiphone обязательно проверьте ток, потребляемый защелкой. Большинство моделей Aiphone рассчитаны на переключение защелки двери около 400 мА. Если ваша забастовка требует больше, чем это, вам нужно будет установить отдельное реле для управления забастовкой, иначе вы повредите контакты реле на домофоне. ВСЕГДА УСТАНАВЛИВАЙТЕ ДИОД ПОПЕРЕЧНИКА ЗАРЯДА ПОСТОЯННОГО ТОКА, ЧТОБЫ ПОДАВИТЬ НАБРОС ПРОТИВЭДС, КОТОРЫЙ МОЖЕТ ПОВРЕДИТЬ КОНТАКТЫ РЕЛЕ. НЕВЫПОЛНЕНИЕ ЭТОГО МОЖЕТ ТАКЖЕ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ СИСТЕМЫ ИНТЕРКОМА. Забастовки FSH и более новые модели Padde уже оснащены внутренними подавляющими диодами.

ЗАПИТКИ С ПИТАНИЕМ ПЕРЕМЕННОГО ТОКА НИКОГДА НЕ ДОЛЖНЫ УСТАНАВЛИВАТЬ ДИОД НА КЛЕММАХ.

Также, если устанавливается магнитный замок или электрическая защелка , в большинстве случаев необходимо установить отдельное реле, поскольку выход открывания двери на всех моделях Aiphone, кроме двух (RY3DL и GTDAL), является нормально открытым. контакт и эти устройства блокировки требуют нормально замкнутого контакта.

Все выходы открывания дверей являются беспотенциальными релейными контактами , поэтому для питания электрической защелки требуется дополнительный источник питания, за исключением моделей VCM, DA и DB, которые выдают напряжение для питания защелки. Обратите внимание, что выход DA и DB составляет 12 В переменного тока, поэтому забастовка, совместимая с переменным током, или, если должна использоваться забастовка постоянного тока, потребуется мостовой выпрямитель для преобразования переменного тока в постоянный.

Козырьки от дождя

Не используйте козырек от дождя любой формы на любой аудио- или видеодомофонной панели Aiphone, если только она не является аксессуаром, поставляемым Aiphone. Это частая причина акустической обратной связи, которая может вызвать свист в аудиосистеме дверной станции. Дверные станции Aiphone устойчивы к атмосферным воздействиям и предназначены для использования вне помещений. Единственная модель Aiphone, на которую можно установить кожух, — это домофоны для квартир GT.

Советы по безопасности

В модельном ряду Aiphone имеется ряд реле, предназначенных для переключения питания на внешнее освещение и т. д. Ни при каких обстоятельствах их нельзя использовать для прямого переключения 240 вольт. Всегда используйте для этой цели сетевое реле и используйте реле Aiphone для переключения этого реле. Любые работы, связанные с электропроводкой, должны всегда выполняться лицензированным электриком.

Как правильно установить домофон 2N IP Style

Существует два варианта монтажа 2N IP Style : его можно легко установить как на поверхность, так и заподлицо, в зависимости от места и материала стены, на котором будет расположено дверное переговорное устройство.

При покупке устройства 2N IP Style вам также потребуется заказать заднюю коробку для поверхностного монтажа (номер по каталогу 9157002 ) или заднюю коробку для скрытого монтажа (номер по каталогу 9157001 )

.

Накладной монтаж переговорного устройства IP Style является самым простым и быстрым способом установки (не требует вырезов в стене) и требует лишь половины тех же шагов, что и установка заподлицо.

Установка заподлицо

Для установки заподлицо вам понадобится коробка для скрытого монтажа (9157001) в дополнение к самому переговорному устройству. Основные пошаговые инструкции по установке находятся на крышках коробок с продуктами; однако рекомендуется открыть руководство по установке на странице «наша вики» 2N.

Шаги по установке 2N IP Style:

1. Проверьте, что находится внутри задней коробки для скрытого монтажа и упаковки IP Style.

2. Вырежьте в стене углубление для коробки для скрытого монтажа, используя прилагаемый шаблон/размер выреза.

3. Убедитесь, что задняя коробка скрытого монтажа ориентирована правильно, и отметьте положение крепежных отверстий.

4. Подготовьте дюбели и проделайте отверстие для кабеля там, где это необходимо.

5. Протяните кабель и закрепите коробку соответствующими крепежными винтами. Затяните прилагаемые винты.

6. Вставьте прилагаемые фиксаторы в заклепочные гайки и закрепите их винтами. Сделайте то же самое для нижнего фиксатора.

7. С помощью выравнивающего ключа проверьте высоту заделки фиксатора и убедитесь, что ключ совмещен с краем монтажной коробки и поверхностью фиксатора.

Если фиксатор кажется слишком глубоким, ослабьте винты, чтобы снять крепление палатки.

8. Вставьте выравнивающий ключ в пазы механизма выравнивания и поверните его, чтобы отрегулировать требуемый уровень. После выравнивания снова закрепите приспособление винтом и при необходимости проделайте то же самое с нижним фиксатором.

9. Поместите кронштейны слева и справа от нижней фиксирующей рукоятки и закрепите их с помощью винтов. (Установка монтажной коробки завершена).

10. Теперь отвинтите крышку разъема на задней панели устройства IP Style.

11. Проденьте все незаделанные кабели через втулку на внутренней стороне крышки разъема.

12. Установите необходимые клеммы/разъемы.

13. Установите профили устройства IP Style обратно на монтажный кронштейн и сдвиньте их вниз в максимально низкое положение, зафиксировав устройство, защелкнув его на месте.

14.

Подсоедините все кабели к переговорному устройству Style и снова закрутите крышку разъема.

15. Монтажный кронштейн обеспечивает достаточную опору для установки кабеля, поэтому нет необходимости каким-либо образом поддерживать устройство. Зафиксируйте лишние кабели зажимами.

16. Сложите устройство в сторону монтажной коробки для скрытого монтажа и нажмите вниз, чтобы загерметизировать установку.

17. Зафиксируйте положение, затянув два винта внутри устройства с помощью шестигранного ключа.

Читайте также:

• Подробный обзор интеллектуального дверного домофона 2N IP Style

• 2N IP Style теперь с контролем доступа по QR-коду

• 2N WaveKey революционизирует мобильный доступ

• Что такое бесконтактный путь?

• Методы бесконтактной аутентификации контроля доступа

• Как спроектировать систему контроля доступа
