Большая часть жилого фонда в РФ была построена еще при советской власти. Электросети в этих зданиях уже приходят в негодность, создавая большие проблемы для жильцов. Решить эти проблемы можно собственными силами, безопасно и без больших затрат.

Какие могут быть причины обрыва проводки?

При нормативной эксплуатации схема электросетей исправно работает много лет. При завышенной токовой перегрузке или при подключении электроприборов защитная система не включается, схема не действует, как положено.

Причинами этого являются следующие факторы:

• Перебои в скрытой проводке бывают при подключении сразу несколько единиц домашней техники, особенно в одну точку питания (например, с помощью переноски).
• Долгая эксплуатация. При достижении предельного срока провода начинают выходить из строя и разрушаться.
• Повреждение от механического действия. При ремонте могут повредить провод, и от этого может резко ускорится его разрушение.
• Некачественный провод и монтаж электросетей. В этом случае они быстро нагреваются и выходят из строя.

Поиск электропроводки в профилактических целях

Во избежание проблем с проводкой необходимо:

1. Работы по монтажу должны проводить только грамотные работники.
2. Для лучшей безопасности надо установить выключатель на автомате, который станет срабатывать при перегрузках.

Обычно поиск сети начинается, когда уже есть нарушения с электричеством. Но на самом деле лучше, когда схема проводки составлена заранее, это может пригодиться как в экстренных ситуациях, так и в различных бытовых:

• Когда задумали сделать в квартире перепланировку. Надо тогда обязательно знать, где находятся электросети.
• Перед тем как установить осветительные приборы, повесить что-либо на стену, нужно знать, где безопасно это можно сделать.
• Перед ремонтом.

Во всех этих случаях можно воспользоваться методами, которые помогут найти сеть, составить ее схему и при необходимости пользоваться ей.

Общая инструкция поиска обрыва проводки

Для этого потребуются следующие инструменты: отвертка-индикатор, бесконтактный индикатор, тестер, пассатижи, ножик, изолента.

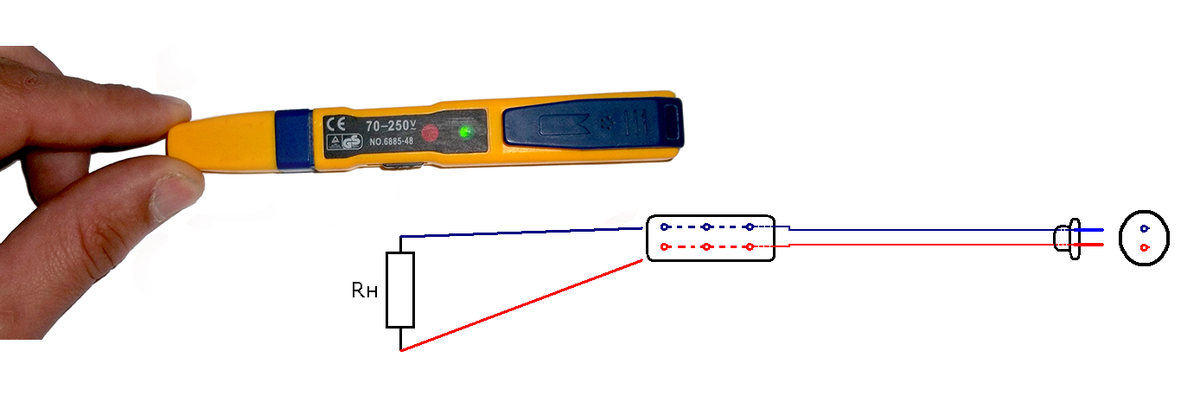

Для обнаружения повреждения используем индикаторную отвертку, проверяя ею розетку, в которой находится один контакт, в выключателе — второй. При наличии «фазы» оборван нулевой провод.

Провода отходят от коробки распределения определенным образом – только перпендикулярно или параллельно полу, повороты идут под углами 90°, так что найти их достаточно точно нетрудно. От начала разводки по стене перемещают индикатор, в точке дефекта он подает сигнал цветом или звуком, которые пропадают, как только устройство оказывается рядом с местом обрыва проводки.

Как обнаружить обрыв в открытой проводке

В этом случае не требуется вскрывать стены, поэтому найти проблему проще.

Алгоритм в этом случае следующий:

1. Проверяют розетки путем подключения нагрузок и проверки мультиметром.
2. Сначала определяют, в каком месте случился дефект. Делается это путем измерений мультиметром в контактах.
3. Точному розыску поможет индикатор — устройство, фиксирующее присутствие «фазы».
4. Определяют «фазу» после отключения электроэнергии. При ее отсутствии дефект находится в интервале от коробки до выключателя. Если она есть, проверяют ее на светильнике. Если ее нигде не определили, то дефект надо искать между коробкой и прибором освещения. Если она есть на светильнике, то «фаза» с «нулем» поменялись местами. Тогда надо найти, где это произошло, и соединить провода.
5. Автомат для «фазы» на розетке находим путем включения и выключения автоматов в щитке. Найденный кабель отключаем от щита.

Две рабочие розетки должны соединяться двужильными проводами. Когда они объединены лишь одножильным проводом, то, скорее всего, повреждение возникнет именно в нем.

Как обнаружить обрыв в кирпичной стене

Это делают трассоискателем состоящим из генератора и приемника. Генератор соединяется с кабелем так: провод со знаком плюс к испорченной жиле кабеля, а минусовой к его целой жиле.

Подключаем генератор. Трассоискателем перемещаем по стенке там, где предположительно идет кабель. Если он оказывается на пути скрытой проводки, он сигналит звуком. Возле обрыва проводки звук исчезает.

Как обнаружить обрыв в бетонной стене

Просто сделать это транзисторным датчиком. В зданиях из бетона электросеть идет исключительно горизонтально и вертикально с прямыми углами на поворотах, поэтому их расположение определить нетрудно.

Датчик перемещают по пути скрытой проводки, в это время датчик сигналит. В месте обнаружения повреждения сигнала не будет.

Старинные дедовские способы поиска проводов в стене методы

Помимо вышеуказанных, применять следующие проверенные временем методы:

• Визуальный метод — подходит многоквартирных домов, где прокладывают штробы. При снятии обоев по штробам возможно найти расположение сетей. Сети, расположенные под штукатуркой, таким методом не найдешь.
• С помощью радио и приемника. Это непрофессиональный метод, основан на возникновении треска рядом с местом повреждения.
• Аналогично действует обычный микрофон, присоединенный к проигрывателю или приемнику.

Поиск обрыва проводки в разных сетях с помощью тестера

Индикатор показывает место обрыва провода с максимальной точностью. Перемещая его по линии скрытой проводки, отмечают, где появляется максимальный свет или звук.

Как определить обрыв с помощью транзисторного приемника

Один из самых простых способов — транзисторный радиоприемник.

1. Подключить в сеть какой-либо электроинструмент.
2. Настроить приемное устройство на СВ.
3. Перемещать его по поверхности стены.
4. Место обрыва определяется по резкому треску и гулу в приемнике.

Поиск проводов компасом

Многие советуют пользоваться этим методом, так как при определенной нагрузке компас рядом с проводом реагирует на него, но с технической точки зрения такая нагрузка маловероятна, а при толстом слое штукатурки вообще невозможна.

Логический метод поиска

Чтобы отыскать их в стене, часто достаточно всего лишь подключить собственную логику, в 90% вариантах это помогает.

Использовать надо такие принципы:

• Провода располагаются параллельно и под прямым углом к полу.
• От розетки они идут только вверх. Поэтому проводить работы там воспрещается.
• Установку сети и устройств производят на 15 см от пола или потолка.
• Используя эти принципы, можно сделать план схемы сетей в квартире.

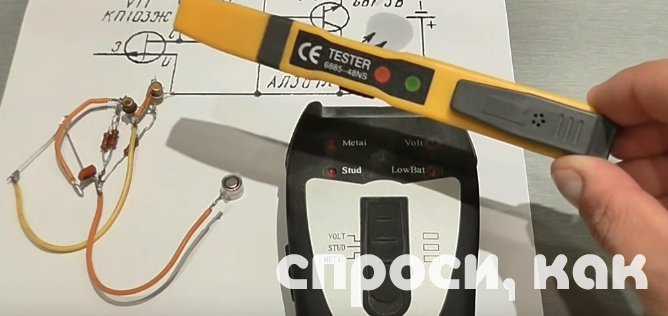

Проверка проводки самодельным устройством

Для создания подобного прибора нужен патрон, лампа, 2 одножильных провода, ножик, пассатижи и изолента.

1. К лампе с патроном подводятся провода с зачищенным на концах на 4-5 мм изоляционным слоем.
2. Включается электричество. Если лампа светится, значит, устройство работает. На участке, где есть неполадки, лампа устройства не светится. Участок с обрывом провода заменяется.

Подобное устройство не действуют, если сеть проходит на расстоянии более 5 см внутри стенки.

Поиск проводов в стене радиоприемником

Радиоприемник работает при настройке на частоту 100 кГц. В помещении должна быть абсолютная тишина. Прислонив устройство к стене, внутри которой проходит кабель под напряжением, можно услышать треск. Несмотря на популярность, особенной точностью данный метод не обладает.

Поиск с помощью профессионального оборудования

55555

Методы поиска повреждений с помощью профессионального оборудования – самые надежные и точные.

Специальные приборы бывают таких видов:

1. Электростатические – основаны на действии электромагнитного поля провода. Такие приборы точные и доступные по цене и потому наиболее распространенные.
2. Электромагнитные приборы действуют так же, но под нагрузкой проводов в 1 квт. Для этого надо к розетке подключить любое электроустройство.
3. Металлоискатели от других устройств отличаются тем, что они генерируют электромагнитное поле. Они фиксируют любые изменения в проводнике.

В реальной работе используются следующие приборы:

• «Поиск» базируется на электростатическом принципе. У него 4 режима различной чувствительности, с поддержкою каких возможно прозвонить сеть в стене до 7 см.
• Устройство «Дятел». Прозвонит стену до 8 см для обнаружения электросети.
• Тестер СЕМ может найти обесточенные кабели, а также отыскать сломанные и испорченные кабеля.
• Приборы Е-121 определяет состояние электросетей и место прорыва по особым сигналам.

Поиск проводки мультиметром

Поиск производится так:

1. Мультиметр подключают в режим омметра. Стрелка ставится на ноль. Одна клемма подсоединяется к контакту, а другая — к проводу.
2. Далее нужно следить за стрелкой устройства. При показаниях от 2 по 3 Ом кабель не поврежден. При 10 Ом и более – существует повреждение.

Обрыв фазового провода

Находим автомат, к которому подходит поврежденный кабель.

• Отключаем электричество.
• Отсоединяем все кабели.
• Переключаем автомат и одновременно индикатором проверяем наличие «фазы».
• Мультиметром тестируем, начиная со щитка, все соединения, идущие от поврежденного источника.

Повреждение обычно находится без проблем на одном из проводов. Иначе необходимо проверить клеммные коробки – если есть свободный доступ к ним, именно там часто находятся повреждения. Если их нет и там, исследуем неработающие провода, клеммники, скрутки, для этого используется индикатор.

Обрыв нулевого провода

Подобное повреждение приводит к перекосу напряжений фаз, что представляет большую опасность не только для бытовой техники, но и для человека.

Найти проблему с «нулем» можно аналогично «фазе», однако с некоторыми особенностями.

Разрыв нуля ищут с помощью индикатора – он светится на «фазе» и показывает «ноль». Мультиметр тут не подходит, так как показывает большой разброс значений.

При обнаружении проблем с «нулем» требуется проверить все элементы сети. При использовании кабеля с тремя жилами можно взять «землю» для передачи «ноля», но с большой осторожностью. Во-первых, тогда в розетке не будет «земли», а это опасно для бытовых приборов с большой мощностью, во-вторых, работа с «нулем» в принципе чревата опасностью из-за того что ударить током может даже после отключения электричества, если есть «фаза».

Вскрытие стены при найденном обрыве

• Отключаем электросеть.
• Перфоратором очищаем от штукатурного слоя 20 см от середины обрыва.
• Сверлим углубление для коробки и производят ремонтные работы.

Рекомендуется на этом этапе обращаться к профессионалам.

Видео о детекторах и методах поиска скрытой проводки

Есть много видеороликов с подробными инструкциями на тему поиска дефектов электросети в стене. Они наглядно и подробно показывают по шагам, как можно дома решать данные проблемы своими силами и без больших затрат. В роликах можно узнать, как делать приспособление для этого, искать кабель и какими способами это сделать.

Как устранить обрыв в проводке

После отключения электроэнергии и фазного провода удаляем штукатурку, как было сказано выше, разводим в разные стороны концы поврежденного провода и готовим углубление под ответвительную коробку. Это делается перфоратором со специальной коронкой. Помещаем коробку в отверстие, закрепляем ее гипсом или алебастром. Внутрь помещаем провода, объединяем по цветам, обматываем места скруток изолентой. Коробку закрываем крышкой, проверяем работоспособность, и если она в порядке, маскируем под штукатуркой.

Если обрыв найден у нулевого провода, то принцип устранения обрыва такой же, только в начале работы «ноль» отсоединяют от шины и подсоединяют к нему «фазу».

Решить проблемы с электросетью дома возможно и своими силами. Главное, знать принципы безопасности для таких работ и неуклонно их придерживаться.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

как узнать, где в стене проходит провод с помощью индикаторной отвертки, смартфона или мультиметра?

Автор: Инженерная компания «КАПРО»

Если у вас есть проблема с электрическим проводом, который идет в стене и вы не знаете, где именно произошел обрыв, то это может быть очень трудно определить. Обрыв провода может произойти из-за различных причин, таких как повреждения, коррозия или неправильная установка, и может привести к неправильной работе электрической системы или даже к возникновению пожара.

Если вы пытаетесь найти обрыв провода, первым шагом является отключение электрического питания в той зоне, где произошел обрыв, для предотвращения возможных опасностей. Далее следует провести визуальный осмотр стены, чтобы определить, есть ли какие-либо видимые признаки повреждения провода, такие как трещины в стене или повреждения изоляции провода.

Однако, если проблема не видна невооруженным глазом, то может потребоваться использование дополнительных инструментов и методов, чтобы определить точное местоположение обрыва провода.

• Причины обрыва проводки

  • Механическое повреждение

  • Коррозия

  • Старение

  • Плохое качество установки

  • Электрические сбои

• Как отыскать обрыв провода в стене

  • Использование тестера проводки

  • Визуальный осмотр стены

  • Использование магнита

  • Использование эндоскопа

  • Использование зондирующих устройств

• Проверка распределительного щита

• Поиск участка проводки с обрывом

  • Отключите питание

  • Используйте тестер проводки

  • Проверьте видимые повреждения

  • Используйте зондирующие устройства

  • Проверьте проводку поочередно

  • Используйте кабель-трассер

  • Используйте эндоскоп

• Поиск точного места обрыва

• Поиск с помощью специальных детекторов проводки

• Использование подручных или самодельных приборов

• Фото примеров поиска обрыва провода в стене

Причины обрыва проводки

Обрыв проводки может произойти по разным причинам, ниже перечислены некоторые из них:

Механическое повреждение

• Проводка может быть повреждена при проведении строительных работ, установке новой мебели или просто в результате повреждения стены.
• Крепление проводки может быть несостоятельным, из-за чего провода могут повреждаться под воздействием вибраций, например, от работающей стиральной машины.

Коррозия

• Влага может попасть в проводку, что приводит к коррозии проводов и, в конечном итоге, к обрыву.
• Коррозия может быть вызвана также контактом металлических проводов с воздухом, особенно во влажных условиях.

Старение

• Проводка со временем может стареть и изнашиваться, что может привести к обрыву проводов.
• Изоляция проводов также со временем может терять свои свойства, что увеличивает риск коррозии и обрыва.

Плохое качество установки

• Некоторые электрики могут использовать недостаточно качественный материал или выполнять работу некорректно, что в итоге может привести к обрыву проводов.

Электрические сбои

• Перенапряжение или короткое замыкание в сети может привести к обрыву проводки.
• Разряды молнии, как правило, не вызывают обрыва проводов, но могут повредить изоляцию проводов, что, в свою очередь, увеличит риск коррозии и обрыва.

Независимо от причины, если вы заметили проблемы с проводкой, следует немедленно обратиться к профессиональному электрику для ремонта.

Как отыскать обрыв провода в стене

Чтобы отыскать обрыв провода в стене, можно использовать следующие методы:

Использование тестера проводки

• Проверьте проводку с помощью тестера проводки, который поможет определить местоположение обрыва. Перед использованием тестера, убедитесь, что питание в отключено.

Визуальный осмотр стены

• Изучите стену в месте, где проводка проходит, на предмет трещин, сколов или других видимых повреждений. Если вы заметили такие повреждения, это может указывать на место обрыва провода.

Использование магнита

• Используйте магнит, чтобы найти местоположение провода в стене. Провода могут привлекать магнит, что поможет определить точное местоположение провода.

Использование эндоскопа

• Используйте эндоскоп для осмотра внутренней структуры стены. Эндоскоп позволит вам увидеть, что находится внутри стены, включая местоположение провода и места, где он может быть поврежден.

Использование зондирующих устройств

• Используйте зондирующее устройство, которое поможет определить местоположение провода в стене. Это устройство использует радиоволновые импульсы, чтобы определить расположение провода в стене.

Независимо от того, какой метод вы выберете, будьте осторожны, работая с проводкой в стене, и если вы не уверены в своих способностях, лучше обратитесь за помощью к профессиональному электрику.

Проверка распределительного щита

Проверка распределительного щита на обрыв провода может быть осуществлена следующим образом.

1. Отключите питание. Прежде чем начать проверку, убедитесь, что питание отключено. Это важно, чтобы избежать возможных опасностей и рисков.
2. Проверьте предохранители. Оцените состояние предохранителей в распределительном щите. Если предохранитель перегорел, это может указывать на обрыв провода. Замените перегоревший предохранитель на новый и проверьте, восстановлено ли электропитание.
3. Используйте тестер проводки. Проверьте проводку с помощью тестера проводки. Этот прибор позволяет определить наличие обрыва провода в распределительном щите.
4. Проверьте контакты. Проверьте контакты в распределительном щите. Если контакты неисправны, это может привести к обрыву провода. Убедитесь, что контакты надежно закреплены и не имеют признаков коррозии.
5. Проверьте заземление. Проверьте заземление в распределительном щите. Если заземление неисправно, это может привести к обрыву провода. Убедитесь, что заземление надежно закреплено и соответствует стандартам безопасности.

В любом случае, если вы не уверены в своих способностях, лучше обратиться за помощью к профессиональному электрику для проверки распределительного щита на обрыв провода и ремонта при необходимости.

Поиск участка проводки с обрывом

Вот несколько шагов, которые помогут вам определить участок проводки с обрывом:

Отключите питание

• Прежде чем начать поиск, убедитесь, что питание отключено. Это важно, чтобы избежать возможных опасностей и рисков.

Используйте тестер проводки

• Используйте тестер проводки для проверки провода на наличие обрыва. Если тестер показывает отсутствие проводимости, значит обрыв находится где-то между точками, где провод подключен к источнику питания.

Проверьте видимые повреждения

• Изучите зону, где проходит проводка, на предмет видимых повреждений, таких как трещины в стене, поврежденные кабели или изоляция. Если вы заметили повреждения, это может указывать на место обрыва провода.

Используйте зондирующие устройства

• Используйте зондирующие устройства, которые позволяют определить местоположение провода в стене. Это устройство использует радиоволновые импульсы, чтобы определить местоположение провода. Если устройство показывает отсутствие сигнала, значит обрыв находится где-то между точками, где провод проходит.

Проверьте проводку поочередно

• Если вы не можете найти местоположение обрыва провода с помощью зондирующих устройств, проверьте проводку поочередно. Для этого необходимо отключить проводку на обоих концах и проверять участки по очереди, пока не будет обнаружен участок с обрывом.

Используйте кабель-трассер

• Используйте кабель-трассер, который поможет вам определить местоположение провода в стене. Это устройство работает на принципе индуктивной связи и позволяет найти место обрыва провода.

Используйте эндоскоп

• Используйте эндоскоп для осмотра внутренней структуры стены. Эндоскоп позволит вам увидеть, что находится внутри стены, включая местоположение провода и места, где он может быть поврежден.

Независимо от того, какой метод вы выберете, будьте осторожны

Поиск точного места обрыва

Чтобы найти точное место обрыва провода, следуйте этим шагам:

1. Используйте тестер проводки. Используйте тестер проводки для проверки провода на наличие обрыва. Если тестер показывает наличие обрыва, значит обрыв находится где-то между точками, где провод подключен к источнику питания.
2. Разделите провод на секции. Разделите провод на несколько секций. Если вы знаете местоположение точки, где произошел обрыв, разделите провод на две секции на этом участке. Затем используйте тестер проводки для проверки проводов в каждой секции, чтобы определить, в какой секции произошел обрыв.
3. Продолжайте разделять провод на секции. Продолжайте разделять провод на секции, пока не найдете участок провода, где обрыв произошел. Это может потребовать проведения нескольких тестов.
4. Используйте мультиметр. Используйте мультиметр, чтобы измерить сопротивление провода в разных местах. Обрыв провода приведет к бесконечному сопротивлению, так что вы можете использовать мультиметр, чтобы определить, в каком месте сопротивление прекращается.
5. Используйте зондирующие устройства. Используйте зондирующие устройства, которые позволяют определить местоположение провода в стене. Это устройство использует радиоволновые импульсы, чтобы определить местоположение провода. Если устройство показывает отсутствие сигнала, значит обрыв находится где-то между точками, где провод проходит.
6. Используйте кабель-трассер. Используйте кабель-трассер, который поможет вам определить местоположение провода в стене. Это устройство работает на принципе индуктивной связи и позволяет найти место обрыва провода.
7. Используйте эндоскоп. Используйте эндоскоп для осмотра внутренней структуры стены. Эндоскоп позволит вам увидеть, что находится внутри стены, включая местоположение провода и места, где он может быть поврежден.

Поиск с помощью специальных детекторов проводки

Поиск с помощью специальных детекторов проводки может существенно упростить поиск участка проводки с обрывом. Это происходит за счет использования технологий, которые позволяют обнаружить присутствие провода в стене. Вот несколько способов поиска с помощью специальных детекторов проводки:

1. Тепловизор. Тепловизор может использоваться для поиска проводки в стене. Он позволяет обнаружить изменения температуры, вызванные течением электрического тока по проводу.
2. Импульсный индукционный детектор. Импульсный индукционный детектор может использоваться для поиска проводки в стене. Он позволяет обнаруживать присутствие провода в стене, идеально подходит для поиска скрытых проводов.
3. Детектор напряжения. Детектор напряжения может использоваться для поиска проводки в стене. Он позволяет обнаружить электрический ток, проходящий по проводу, который может помочь вам найти участок проводки с обрывом.
4. Радарный сканер. Радарный сканер может использоваться для поиска проводки в стене. Он работает на основе радарной технологии, которая позволяет обнаруживать материалы в стене, включая проводку.
5. Эндоскоп. Эндоскоп может использоваться для осмотра внутренней структуры стены. Он позволяет увидеть, что находится внутри стены, включая местоположение провода и места, где он может быть поврежден.

Если вы не знаете, как использовать эти детекторы, или если вы не уверены, что у вас есть нужные инструменты, лучше обратиться за помощью к профессиональному электрику, который сможет выполнить поиск участка проводки с обрывом.

Использование подручных или самодельных приборов

Использование подручных или самодельных приборов для поиска участка проводки с обрывом может быть опасным и не рекомендуется. Это может привести к повреждению проводки, возгоранию или поражению электрическим током. Кроме того, такие приборы не обеспечивают надежный результат и точность в поиске места обрыва провода.

Если вы не являетесь профессиональным электриком и не обладаете необходимыми знаниями и опытом, не рекомендуется использовать самодельные приборы для поиска участка проводки с обрывом.

Если у вас есть подозрения на обрыв провода, то лучше обратиться за помощью к квалифицированному электрику. Он сможет быстро и безопасно определить место обрыва провода, используя профессиональные инструменты и знания.

Кроме того, обращение к специалисту позволит избежать рисков, связанных с работой с электрической проводкой, и гарантировать качественный результат.

Фото примеров поиска обрыва провода в стене

Как найти обрыв провода

Провода являются основой любой электрической цепи, но со временем они могут изнашиваться, повреждаться и ломаться. Это делает схему бесполезной, а иногда и опасной. Стандартный мультиметр может функционировать как локатор обрыва провода, проводя проверку целостности электрической цепи.

При обращении с электрическими компонентами всегда проверяйте, чтобы устройства были выключены прежде всего. Никогда не работайте рядом с водой (также стоит носить защитную одежду, например, перчатки).

Подземные провода обычно прячут, чтобы защитить их от повреждения. Подземная проводка может быть повреждена при рытье нового забора, посадке дерева, садоводстве или даже просто в результате деятельности домашних и других животных.

Обнаружение места обрыва проводки не является точной наукой, но есть новые доступные инструменты, которые помогут вам сузить область поиска, прежде чем вы перекопаете огромные участки вашего двора.

Каковы причины обрыва проводов?

С течением времени провода могут подвергаться износу или другим проблемам, таким как сухая гниль, повреждение грызунами и ослабление точек соединения, что может привести к обрыву провода или короткому замыканию. Старые дома особенно уязвимы из-за износа от возраста и грызунов; новые дома, как правило, живут намного лучше в этом отношении из-за достижений в области технологий.

Иногда при проблемах с проводкой из нее также будет идти дым или искры. Искры могут возникать по нескольким причинам; во-первых, провода перегорели из-за неправильного выбора проводов и кабелей.

Признаки обрыва кабеля

В случае потери питания можно обнаружить проблему с электричеством, выполнив поиск отключения. Это может произойти, например, когда в розетках в одной области нет напряжения, а во всех других областях есть электричество. Другим признаком может быть то, что свет не работает в другой комнате, но свет в другом месте все еще работает правильно.

Иногда, когда возникают проблемы с проводкой, из проводов также может идти дым или искры. Причиной этого может быть обрезание кабеля или неправильный выбор проводов и кабелей.

Повреждения могут возникать на различных участках сети: подача питания может прерываться при подключении к точке соединения кабеля либо с розеткой, либо с выключателем. Также бывают случаи, когда повреждение может произойти в области между этими устройствами и коробкой или световым прибором.

Методы поиска обрыва провода:

1. Локатор подземных проводов

2. Мультиметр

Как найти обрыв провода с помощью подземного локатора: Noyafa NF-826

Есть много разных видов проволочных детекторов, но они делают одно и то же. NF-826 Подземный локатор проводов способен обнаруживать сигнал электрического провода под землей.

Основная функция 826 — найти место короткого замыкания/обрыва кабеля.

«1. Найдите точку короткого замыкания, красные/черные зажимы соответственно зажмут линию короткого замыкания, отрегулируйте чувствительность до соответствующего размера, приемник будет звонить до точки короткого замыкания, и приемник не будет звонить после точка короткого замыкания.

2. Найдите точку останова, закрепите целевую линию красным зажимом, соедините черный зажим со всеми оставшимися линиями, а затем подключите заземляющий стержень к земле (требуется хорошее заземление), приемник будет звучать до точки останова, и приемник не будет звучать после точки останова

Используйте это, чтобы найти точки короткого замыкания и обрыва в кабеле.

Проводка в точке короткого замыкания: подключите две закороченные целевые линии к двум измерительным проводам передатчика соответственно; Проводка точки разомкнутой цепи: подключите целевую линию разомкнутой цепи к красному щупу передатчика, а остальные оставшиеся кабели и черные щупы полностью подсоедините к земле. соединять.

После правильной проводки сначала установите мощность передатчика на третью передачу для передачи, установите приемник в автоматический режим и медленно двигайтесь по кабелю. При наличии сигнала он предварительно оценивается как место неисправности линии. В это время уменьшите уровень мощности передачи передатчика, установите ручной режим приемника и выберите соответствующую чувствительность приема, чтобы точно определить местонахождение части обнаружения.

Как определить обрыв провода с помощью мультиметра

Чтобы обнаружить оборванный провод, лучше всего протестировать все устройство. Для этого используйте цифровой мультиметр. Мультиметры — это портативные устройства, которые измеряют напряжение, силу тока, емкость и сопротивление.

Сначала отключите устройство от источника питания. В отличие от других тестеров цепей, мультиметр обеспечивает достаточное количество электроэнергии, необходимой для завершения теста. Затем включите мультиметр и выберите режим непрерывности. Держите один щуп измерителя между шнурами тестируемого устройства. Подсоедините один провод к пустому порту на одном конце слота, расположенного в верхней части электрической розетки (с любой стороны) тестируемого устройства; подключите другой провод к пустому порту на другом конце слота, расположенного в верхней части электрической розетки (с любой стороны) на электрической розетке (с любой стороны). Убедитесь, что датчики закреплены в открытых слотах — если они не закреплены, возможно, нет соединения и, следовательно, непрерывности. Если есть непрерывность, это означает, что вы нашли места, где провода были повреждены или оборваны.

Как проверить мультиметром на обрыв провода?

В этой статье обсуждается, как проверить, не оборван ли провод, с помощью мультиметра, и предоставляется полное руководство.

Один оборванный провод может отключить целый прибор, автомобиль или даже электрическую цепь вашего дома или офиса. Однако проверка на обрыв провода и выяснение проблемы может избавить вас от многих хлопот. К счастью, сегодня у нас есть мультиметры, которые очень помогают проверить, не оборван ли провод.

Использование мультиметра — это умение, и в этой статье вы узнаете, как использовать его для проверки оборванных проводов.  Убедитесь, что вы соблюдаете все детали в этой статье и не упустите ни одного пункта.

Как проверить мультиметром, не оборван ли провод?

Для проверки оборванных проводов одного мультиметра будет недостаточно. Вам понадобятся некоторые другие инструменты, в том числе фонарик, а также гаечный ключ. В целях безопасности рекомендуется надеть резиновые перчатки, так как при проверке проводов вы будете подвергаться воздействию электрического тока.

Кроме этих нескольких инструментов, вам больше ничего не понадобится, так что можете идти, если они у вас есть.

1. Изучите основы, прежде чем приступать к работе

Знание основ так же важно, как и все остальное при проверке проводов на наличие обрывов. Необходимы базовые знания об электричестве и обо всем, что с ним связано.  Электрические провода  работают и как проводники, и как резисторы для тех, кто не знает.

Сопротивление в проводе полностью зависит от длины и толщины провода , и может различаться у разных типов проводов. Сопротивление толстого провода может быть меньше, чем сопротивление тонкого провода , поскольку более тонкие провода тонкого провода несут меньше электронов для переноса электрического тока.

Как только вы освоите основы, вы можете перейти к тесту непрерывности. 2. Проверьте настройки мультиметра перед использованием.0085

Однако, прежде чем начать проверку непрерывности, вы можете проверить настройки мультиметра . Прежде всего, убедитесь, что мультиметр настроен на «Ом».  В большинстве мультиметров  шкала измерения OL (без обратной связи) , но иногда устройство может потребовать от вас использования кнопки проверки целостности каждый раз, когда вы выполняете проверку целостности цепи или проверяете наличие обрывов проводов.

Теперь, что касается проводов в мультиметре, то вообще у всех два провода красного и черного цвета соответственно;  эти провода также имеют конец шариковой ручки. Красный провод обычно относится к положительному проводу, а черный — к отрицательному.

Черный подключается к разъему COM , а красный — к разъему V.  Убедитесь, что оба провода надежно закреплены в соответствующих гнездах; в противном случае показания могут пойти не так.

3. Выполните проверку целостности цепи

Проверка целостности цепи может быть самой простой проверкой длинных проводов. Однако никогда не забывайте отключать источник питания провода перед выполнением теста , так как это может быть опасно для вас.

Теперь, когда вы выключили источник электроэнергии, возьмите мультиметр, потому что теперь начинается проверка. Для проверки непрерывности вам необходимо проверить сопротивление провода, мощность и напряжение во всем, включая переключатели, провода, электрические соединения, а также цепи.

Проверив сопротивление в проводах, вы сможете увидеть, поврежден ли он или ток может нормально проходить по нему.

4. Теперь проверьте провода на предмет обрыва

Для проверки на наличие оборванных проводов необходимо установить мультиметр на 200 Ом . Если вы проверите минимальное сопротивление , вы можете установить мультиметр на более низкий диапазон ; однако значение увеличивается только в том случае, если сопротивление, которое вам нужно проверить, составляет максимальное значение . Помните, что обнаружение сопротивления определяет непрерывность или повреждение какого-либо провода.

Теперь вам нужно подключить черный/минусовой провод мультиметра к одному концу провода, а красный/плюсовой – к другому концу . Если сопротивление больше нуля, провод в порядке ; однако провод оборван, если сопротивление равно нулю . Продолжайте тестировать провода, пока не найдете сломанный.

Как только вы нашли оборванный провод, почините его или почините, вот и все.

Что может быть причиной обрыва провода?

Как и любая другая вещь, провода со временем стареют и изнашиваются ; однако некоторые другие проблемы могут привести к их поломке или повреждению. Например, если у вас есть старый дом , провода более подвержены повреждениям и могут сгнить или разрушиться быстрее , чем провода в недавно построенном доме.

Другой причиной может быть грызунов или мышей, поедающих провода , что приводит к поломке. Наконец, если провода плохо или неплотно припаяны , велика вероятность их обрыва.

Как починить оборванный провод?

После того, как обрыв провода обнаружен, устранить проблему будет проще. Вам придется чаще всего заменяйте оборванный провод совершенно новым . Однако перед установкой нового провода проверьте его так же мультиметром . Иногда люди в конечном итоге заменяют сломанный провод другим поврежденным, что только увеличивает напряжение и общую нагрузку.

Если разрывы проводов незначительные, их можно зафиксировать с помощью соединений или сращиваний , или при необходимости можно использовать изоленту для покрытия или пайки . Помните, что существует несколько различных типов соединений проводов, и каждый из них используется в зависимости от типа провода, который необходимо закрепить.

Как предотвратить разрыв проводов?

С каждым электроприбором идут провода и кабели, но уберечь эти провода от разрыва может быть непростой задачей. Мы не можем остановить износ кабелей, но мы можем предотвратить их выход из строя  и прекращение работы всего устройства.

Постоянно менять провода непросто, это стоит больших денег и времени. Итак, вот несколько советов, которые могут помочь предотвратить поломку проводов и кабелей:

1. Старайтесь не сдавливать и не сгибать провода

Провода и кабели не должны быть плотно прижаты друг к другу, а места для них должно быть достаточно. Убедитесь, что они не сдавлены под чем-то или за чем-то , так как давление может привести к их износу или поломке.

Когда провода остаются в согнутом положении в течение длительного времени, они становятся более склонными к повреждению  , чем те, которые хранятся прямо на открытом пространстве. Оставьте небольшой зазор для проводов, чтобы они не порвались  и сэкономить ваши деньги.

2. Аккуратно обращайтесь с проводами

Иногда люди склонны безрассудно пользоваться кабелями и проводами, что равносильно разрыву проводов своими руками. Тянуть, толкать и оказывать ненужное давление на провода — это не то, как вы должны их использовать. Будьте немного внимательнее и начните обращаться с кабелями более осторожно.  Этот совет относится практически ко всем видам проводов, будь то зарядный кабель или электрический провод; с каждым из этих проводов следует обращаться осторожно. Помните, что даже самые прочные провода, такие как шнуры питания, могут сломаться, если вы неправильно их используете.

3. Предотвратите изнашивание с помощью пружины

Возможно, вы не знаете этого трюка, но  использование пружин для намотки проводов может предотвратить их изнашивание и поломку.  Все просто: возьмите любую металлическую пружину (предпочтительнее выдвижная пружина от ручки) и накрутите ее на концы любого кабеля или провода. Этот сохранит гибкость провода, но также предотвратит возможность его поломки или износа.

Небольшое напоминание, что этот трюк сработает для нескольких проводов; вы не можете получить пружины из сотен ручек, чтобы покрыть кучу длинных кабелей. Вы можете использовать коммерческие кабельные протекторы для нескольких проводов.  Эти протекторы стоят недорого и даже позволяют укрепить сразу несколько кабелей.

4. Используйте изоленту для покрытия кабелей и проводов

Изолента — лучший вариант, если вы хотите заранее принять профилактические меры или не допустить полного разрыва уже изношенного провода. Провода лучше обмотать изолентой сразу после начала их использования. Однако, если вы еще этого не сделали, то самое время это сделать .

Убедитесь, что вы обернули ленту два-три раза вокруг провода , чтобы полностью покрыть все это, не оставляя пятен. Еще одна вещь, которую следует помнить, это то, что изолента выглядит не очень красиво. Итак, если вы не хотите, чтобы новые провода и кабели выглядели странно, вы можете просто использовать изоленту, чтобы предотвратить дальнейшее повреждение!

Похожие материалы:

Как измерить и идентифицировать резистор с помощью мультиметра и цветовых кодов?

Как проверить правильность работы мультиметра? – 7 шагов

Как проверить, находится ли провод под напряжением или горячий без мультиметра?

Как определить линию и провод нагрузки? – 4 способа

Как определить нейтральный провод с помощью мультиметра?

Что произойдет, если поменять местами нейтральный и заземляющий провода?

Зачем использовать цифровой мультиметр?

D Цифровые мультиметры легче читаются и работают быстрее, чем аналоговые. Проведение измерений с помощью цифрового мультиметра более удобно, поскольку устройство отображает цифры на ЖК-экране или светодиодном экране, что упрощает чтение. Если  вы технический специалист, то это все, о чем вам нужно беспокоиться.

Источник

Однако, для лучшего понимания, позвольте мне объяснить немного больше. Цифровые мультиметры могут не только измерять, но и автоматически преобразовывать значения величины . В то время как в аналоговом мультиметре вам нужно будет читать шкалы и вручную вычислять окончательные значения, что может быть головной болью для большинства. Использование цифрового мультиметра позволит избежать возможных человеческих ошибок, а значит, результаты будут более точными.

Мало того, цифровой мультиметр способен измерять более высокие напряжения с большей точностью, поскольку его собственная точность обычно составляет от 1 до 10 М . вдобавок ко всему, функция автоматического выбора диапазона мультиметра чрезвычайно полезна, потому что иногда диапазон измерения неизвестен.
