Как увеличить теплоотдачу радиаторов отопления

Для того, чтобы холодными зимами Вам не приходилось задаваться вопросом, как увеличить теплоотдачу радиатора, нужно придерживаться пяти нижеописанных способов. Данные варианты совершенно просты и могут быть выполнены своими руками без помощи квалифицированных специалистов.

Первый вариант — увеличение площади поверхности радиаторов

Существует взаимосвязь между площадью поверхности радиаторов и величиной излучаемого ими тепла. Чем больше поверхность нагрева, тем больше тепла может уйти с этой поверхности. Добавление секций нами рассматриваться не будет, так как требует специальных знаний и инвентаря. Простейший способ увеличить площадь поверхности радиатора — использовать специально предназначенные декоративные экраны. Они могут быть изготовлены из разных материалов — металл, дерево, пластик, МДФ. Но для увеличения теплоотдачи радиатора отопления идеально подойдут алюминиевые или стальные экраны. Алюминий очень быстро нагревается и сразу же начинает отдавать тепло. Сталь же дольше аккумулирует тепло, но также дольше будет его отдавать. Если в доме возникают ситуации с отключением отопления, то будет лучше использовать именно стальной экран.

Второй вариант — покраска радиаторов в темный цвет

Этим методом можно увеличить теплоотдачу радиатора на целых 15 процентов! Всем известно, что окрашенные в темные цвета предметы, очень хорошо поглощают в себя тепловую энергию, а также прекрасно ее излучают. Поэтому выгоднее применять что-то наподобие цинковых белил. Также можно практиковать растворенную в бензине эмаль.

Третий вариант — поддержание чистоты

Даже самые микроскопические пылинки и частицы грязи оказываются препятствием к нормальной теплоотдаче радиаторов. Поэтому нужно следить за чистотой и ее поддержанием, не только на внешней стороне батарей, но и на внутренней стенке. В случаях пренебрежения чистотой внутренних частей возможен полный выход из строя. Здесь уже без сантехника не обойдется, вплоть до покупки новых батарей.

Четвертый вариант — использование фольги в качестве отражателя

На стену, которая находится за батареей, можно прикрепить фольгу. Таким образом теплоотдача радиатора увеличится за счет отражения уходящего в стену тепла обратно в помещение. Как вариант, можно применить подложенный под трубы экран теплоотражающего типа. Он продается в магазинах уже готовый, либо его можно изготовить своими руками. Для этого понадобится немного фольги или металлический лист. Он не только будет отражать тепло, но и, нагреваясь, дополнительно обогревать воздух вокруг себя.

Простые способы повышения теплоотдачи радиаторов отопления

Смотрите это видео на YouTube

Пятый вариант — за счет направленного вентилятора

Также, кроме всех вышеназванных способов, есть смысл направить вентилятор в сторону батареи, таким образом, чтоб потоком воздуха снимать с нее тепло. Можно применить несколько ненужных кулеров, если они вдруг остались от старых компьютеров. Для этого они монтируются под батареей и способствуют более быстрой циркуляции воздуха от пола к потолку.

увеличиваем эффективность ☛ Советы Строителей На DomoStr0y.ru

Содержание
  • Теплоотдача – ключевой показатель эффективности
  • Определение теплоотдачи
  • Расчет необходимой теплоотдачи
  • Теплоотдача радиаторов из разных материалов
  • Управление теплоотдачей радиатора
  • Зависимость теплоотдачи от подключения
  • Способы увеличения теплоотдачи

Вполне очевидно, что главной задачей радиатора отопления является максимально эффективный обогрев помещения. И основным параметром, который определяет, насколько отопительный прибор справляется с этой задачей, является теплоотдача радиатора отопления.

Данный показатель является индивидуальным для каждой модели радиаторов, кроме того, на теплоотдачу влияет тип подключения прибора, особенности его размещения и другие факторы. Как подобрать оптимальный с точки зрения теплоотдачи радиатор, как подключить его максимально эффективно, как увеличить теплоотдачу? Обо всем этом мы расскажем в данной статье!

Движение теплоносителя по радиатору

Реклама

Теплоотдача – ключевой показатель эффективности

Определение теплоотдачи

Теплоотдача представляет собой показатель, обозначающий количество тепла, переданное радиатором в помещение за определенное время. Синонимами теплоотдачи являются такие термины как мощность радиатора, тепловая мощность, тепловой поток и т.д. Измеряется теплоотдача отопительных приборов в Ваттах (Вт).

Схема тепловых потоков здания

Обратите внимание! В некоторых источниках тепловая мощность радиатора приводится в калориях в час. Эту величину можно перевести в Ватты (1 Вт=859,8 кал/ч).

Теплопередача от радиатора отопления осуществляется в результате трех процессов:

  • Теплообмена,
  • Конвекции,
  • Излучения (радиации).

Каждый радиатор отопления использует все три типа переноса тепла, однако их соотношение у разных типов отопительных устройств отличается.  По большому счету, радиаторами могут называться только те приборы, у которых не менее 25% тепловой энергии передается в результате прямого излучения, однако сегодня значение этого термина значительно расширилось. Потому очень часто под называнием «радиатор» можно встретить устройства конвекторного типа.

Читайте также об особенностях подбора радиаторов отопления.

Расчет необходимой теплоотдачи

Выбор радиаторов отопления для установки в дом или квартиру должен основываться на максимально точных расчетах необходимой мощности. С одной стороны, всем хочется сэкономить, потому покупать лишние батареи не следует, но с другой – если радиаторов будет недостаточно, то в квартире не получится поддерживать комфортную температуру.

Размещение радиаторов в доме

Способов расчета необходимой тепловой мощности отопительных приборов несколько.

Самый простой способ основывается на количестве наружных стен и окон в них. Расчет производится так:

  • Если в помещение одна наружная стена и одно окно, то на каждые 10 м2 площади помещения необходимо 1 кВт тепловой мощности батарей отопления.
  • Если в помещение две наружные стены, то на каждые 10 м2 площади помещения необходимо минимум 1,3 кВт тепловой мощности батарей отопления.

Второй способ более сложен, но он дает возможность получить максимально точное значение требуемой мощности. Расчет производится по формуле:

S x h x41, где:

  • S – площадь комнаты, для которой производится расчет.
  • h – высота помещения.
  • 41 – нормативный показатель минимальной мощности на 1 кубический метр объема помещения.

Полученная величина и будет необходимой мощностью отопительных приборов. Далее следует эту мощность поделить на номинальную теплоотдачу одной секции радиатора (как правило, эту информацию содержит инструкция к отопительному прибору). В результате мы получаем необходимое для эффективного отопления количество секций.

Совет! Если в результате деления у вас получилось дробное число – округляйте его в большую сторону, так как недостаток мощность отопления гораздо сильнее снижает уровень комфорта в помещении, чем его избыток.

Читайте также о характеристиках чугунных радиаторов отопления.

Теплоотдача радиаторов из разных материалов

Отопительные приборы из разных материалов отличаются по теплоотдаче. Поэтому, выбирая радиаторы для квартиры или дома, необходимо внимательно изучать характеристики каждой модели – очень часто даже близкие по форме и габаритам радиаторы имеют разную мощность.

  • Чугунные радиаторы – обладают относительно небольшой поверхностью теплоотдачи, отличаются низкой теплопроводностью материала. Теплоотдача происходит в основном за счет излучения, лишь около 20% приходится на долю конвекции.

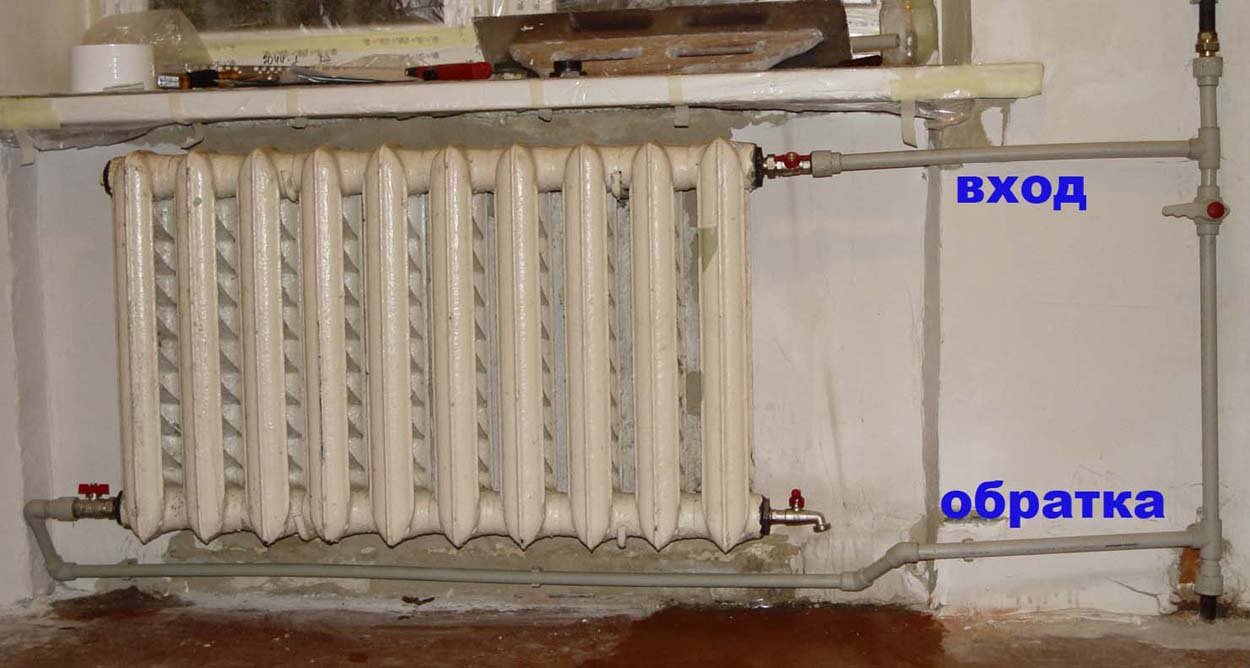

«Классический» чугунный радиатор

Номинальная мощность одной секции чугунного радиатора МС-140 при температуре теплоносителя в 900С составляет около 180 Вт, однако данные цифры справедливы лишь для лабораторных условий.

На самом деле в системах централизованного отопления температура теплоносителя редко поднимается выше 80 градусов, при этом некоторая часть тепла теряется по пути к самой батарее. В итоге температура поверхности такого радиатора составляет около 600С, а теплоотдача одной секции не превышает 50-60 Вт.

  • Стальные радиаторы сочетают в себе положительные качества секционных и конвекционных радиаторов. Как правило, стальной радиатор включает в себя одну или несколько панелей, внутри которых циркулирует теплоноситель. Для повышения тепловой мощности радиатора к панелям дополнительно привариваются стальные ребра, которые и работают как конвектор.

Теплоотдача стальных радиаторов не намного больше, чем у чугунных – потому к преимуществам таких отопительных приборов можно причислить разве что относительно небольшую массу и более привлекательный дизайн.

Обратите внимание! При снижении температуры теплоносителя теплоотдача стального радиатора снижается очень сильно. Поэтому, если в вашей системе отопления циркулирует вода с температурой 60-750, показатели теплоотдачи стального радиатора могут разительно отличаться от заявленных производителем.

  • Теплоотдача алюминиевых радиаторов существенно выше, чем у двух предыдущих разновидностей (одна секция – до 200 Вт), но существует фактор, который ограничивает применение алюминиевых отопительных приборов.

Алюминиевый радиатор

Этот фактор — качество воды: при использовании загрязненного теплоносителя внутренняя поверхность алюминиевого радиатора подвергается коррозии. Вот почему, несмотря на хорошие показатели по мощности, алюминиевые радиаторы стоит устанавливать только в частных домах с автономной системой отопления.

  • Биметаллические радиаторы по показателям теплоотдачи ничуть не уступают алюминиевым. К примеру, у модели Rifar Base 500 теплоотдача секции составляет 204 Вт. Да и к воде они не столь требовательны. Но за эффективность всегда приходится платить, а потому цена биметаллических радиаторов несколько выше, чему батарей из других материалов.

Биметаллический радиатор в помещении

Управление теплоотдачей радиатора

Зависимость теплоотдачи от подключения

Теплоотдача радиатора зависит не только от температуры теплоносителя и материала, из которого радиатор изготовлен, но и от способа подключения радиатора к системе отопления:

  • Прямое односторонне подключение считается самым выгодным с точки зрения теплоотдачи. Именно поэтому номинальная мощность радиатора рассчитывается именно при прямом подключении (схема приведена на фото).

Подключение прямого типа

  • Диагональное подключение применяется в том случае, если подключается радиатор с числом секций боле 12. Такое подключение максимально снижает теплопотери.

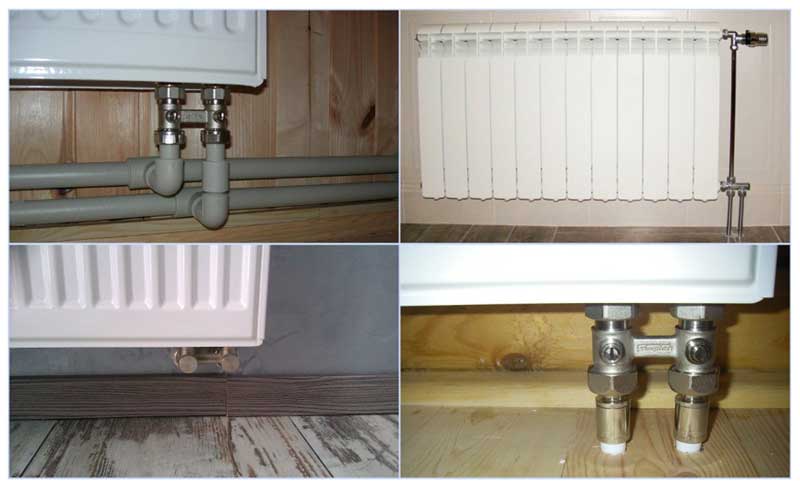

  • Нижнее подключение радиатора используется для присоединения батареи к скрытой в стяжке пола системе отопления. Потери теплоотдачи при таком подключении составляют до 10%.
  • Однотрубное подключение является наименее выгодным с точки зрения мощности. Потери теплоотдачи при таком подключении могут составлять от 25 до 45%.

Подключение однотрубного типа

Совет! Методы реализации подключения по разному типу вы можете изучить по видео материалам, размещенным на данном ресурсе.

Способы увеличения теплоотдачи

Каким бы мощным ни был ваш радиатор, часто хочется увеличить его теплоотдачу. Особенно актуальным это желание становится в зимний период, когда радиатор, даже работающий на полную мощность, не справляется с поддержанием температуры в помещении.

Краска для батарей отопления

Есть несколько способов увеличения теплоотдачи радиаторов:

  • Первый способ – это регулярная влажная уборка и очистка поверхности радиатора. Чем чище радиатор, тем выше уровень его теплоотдачи.
  • Также важно правильно окрашивать радиатор, особенно если вы используете чугунные секционные батареи. Толстый слой краски препятствует эффективному теплообмену, потому перед покраской батарей необходимо удалить с них слой старой краски. Также эффективно будет использование специальных красок для труб и радиаторов, имеющих низкое сопротивление теплопередаче.
  • Чтобы радиатор обеспечивал максимальную мощность, его нужно правильно смонтировать. Среди наиболее распространенных ошибок в монтаже радиаторов специалисты выделяют наклон батареи, установку слишком близко к полу или стене, перекрытие радиаторов неподходящими экранами или предметами интерьера.

Правильный и неправильный монтаж

  • Для повышения эффективности можно также провести ревизию внутренней полости радиатора. Часто при подключении батареи к системе остаются заусенцы, на которых со временем образуется засор, препятствующий движению теплоносителя.
  • Еще одним способом обеспечения максимально отдачи является монтаж на стену за радиатором теплоотражающего экрана из фольгированного материала. Особенно эффективен данный способ при усовершенствовании радиаторов, установленных на наружных стенах здания.

Существует еще несколько способов, позволяющих своими руками повысить теплоотдачу радиатора. Однако они могут и не понадобиться, если вы изначально выберете модель, обладающую мощностью, достаточной для поддержания тепла в вашем доме!

Читайте также о преимуществах стальных радиаторов отопления Прадо — качественных отопительных приборах отечественного производства.

Тепловые трубы в сборе | Бойд

Что такое тепловые трубки?

Тепловые трубы являются надежным пассивным двухфазным теплопроводом. Объедините их с другими тепловыми технологиями для долговечных, высокопроизводительных и эффективных решений для охлаждения.

Подробнее о тепловых трубках

Интеграция тепловых трубок с другими тепловыми технологиями

Быстрое отведение тепловой энергии от источников тепла для удаленного рассеивания тепла.

Технологии тепловых трубок

Обеспечьте долговечные и эффективные решения для управления температурным режимом с помощью правильной технологии тепловых трубок, соответствующей вашим требованиям.

Высокоточный контроль температуры

Отвод тепла из ограниченных или плотно расположенных зон

Гибкость экономичной конструкции

Маршрутизируемые экономичные тепловые трубки перемещают тепло там, где доступно охлаждение

90 002 Увеличенный срок службы продукта

До 20 лет стабильной пассивной теплопередачи без ухудшения тепловых характеристик

Эффективная теплопередача повышает тепловые характеристики

Увеличение теплопередачи в 10-200 раз по сравнению с твердой медью, алюминием или графитом.

View Transcript

7 наиболее распространенных мифов о тепловых трубках

Тепловые трубки: надежное и универсальное двухфазное охлаждение

Бойд является пионером в разработке технологии тепловых трубок и устанавливает стандарты для решений для двухфазного охлаждения более 50 лет. Наш обширный опыт в области материалов для тепловых труб, жидкостей, конструкций и других тепловых технологий делает Boyd лучшим разработчиком и производителем тепловых труб для самых требовательных и инновационных приложений.

Посмотрите наш калькулятор тепловых труб!

Запросить предложение

Тепловые трубки и испарительные камеры

Термосифоны и тепловые трубки Блог

Что такое тепловые трубки?

Тепловые трубы используют высокую теплоемкость фазового перехода жидкости в надежном формате, что делает их одной из самых эффективных и универсальных технологий управления температурой для надежной и быстрой передачи тепла.

Тепловые трубы состоят из трех основных компонентов: вакуумной герметичной оболочки или оболочки, рабочей жидкости и структуры фитиля. Оболочка обеспечивает герметичность рабочей жидкости тепловых трубок в течение десятилетий стабильной передачи тепла. Рабочая жидкость меняет фазу в диапазоне температур применения и должна быть совместима с материалами корпуса тепловой трубы и фитиля. Фитиль пассивно перемещает жидкость по тепловой трубке.

Как работают тепловые трубки?

Тепловая трубка представляет собой закрытую систему испаритель-конденсатор. Герметичная оболочка представляет собой полую трубку, футерованную капиллярной структурой или фитилем. Рабочая жидкость при заданном давлении пара насыщает капилляры фитиля в состоянии равновесия между жидкостью и паром.

Жидкость в фитиле испаряется, когда тепловая трубка начинает поглощать тепло. Пар заполняет полую область тепловой трубки, называемую паровым пространством, и равномерно рассеивает тепло по всей тепловой трубке. Распределение тепла по тепловой трубке происходит быстро и определяет высокую теплопроводность тепловой трубки.

Когда точка вдоль тепловой трубки падает ниже температуры испарения, пар контактирует с фитилем и оболочкой охладителя и отдает скрытое тепло в корпус. У пара больше нет достаточной энергии для поддержания газообразной формы, и он снова конденсируется в жидкость, а затем просачивается в структуру фитиля. Капиллярное действие внутри фитиля возвращает конденсат в область испарителя и завершает рабочий цикл.
