Скатная кровля — конструкция, устройство, виды скатных крыш

В этой статье будет разобрана скатная кровля, её виды и параметры. Будут изучены разновидности и характерные черты. А особое внимание будет уделено традиционным конструктивным особенностям, в которых будут рассказаны элементы каждого вида. Редакция постаралась разобрать информацию максимально понятно.

Скатная кровля

Какие бывают скатные крыши

На текущий момент все виды кровли условно разделяют на 2 вида: плоские и скатные. Главное различие между ними заключается в угле наклона. Для плоских крыш он должен быть ниже 5 градусов. Скатные крыши в этом плане не ограничены. К тому же, если плоские крыши могут состоять исключительно из одного ската, то второй вариант крыш может быть очень разнообразным, включать значительное количество компонентов.

Все скатные кровли условно делятся на 9 видов:

• Односкатные;
• Двускатные;
• Вальмовые;
• Полувальмовые;
• Шатровые;
• Мансардные;
• Сводчатая;
• Бубновая;
• Многошипцовые модели.

Стоит описать характерные черты всех этих вариантов.

Односкатная крыша

Простейший вариант скатной крыши, которая монтируется из одного ската. Может использоваться в практически любом помещении, но могут появиться проблемы с высоким давлением на часть площади. Состоит конструкция из следующего набора составляющих:

1. Системы из стропил.
2. Обрешетки, на которую кладется кровля.
3. Кровельный материал.

Односкатная кровля

Есть значительное количество вариантов формирования скатной крыши, в которых применяются различные элементы. Они существенно различаются между собой. А наиболее простой моделью считается в которой стропильные ноги монтируются на разных уровнях, что приводит к изменению уровня наклона.

Несколько сложнее возвести полноценную ферму, в форме треугольника которую монтируют в законченный вид ещё на земле, а затем при помощи современного оборудования, где устанавливается с определенным промежутком.

Эта конструкция будет несколько проще, чем остальные варианты, но и выглядеть достаточно примитивно.

Двускатная крыша

Второй вариант можно назвать традиционным – это двускатная крыша, состоящая из двух элементов, которые формируют конек. Их условно разделяют на симметричные и асимметричные. Различие, как видно по названию заключается в размере ската и угле, под которым они установлены. К тому же, конек будет несколько смещен в одном из направлений.

Этот вариант крыши является самым популярным, а симметричные двускатные конструкции являются и очень надежными и при правильном выборе материалов и изоляции стропил способны прослужить очень долго.

Двухскатная кровля

В плане наличия и количества конструктивных элементов, стоит их охарактеризовать и назвать:

1. Мауэрлат. Нижней часть каркаса являются бруски, расположенные по периметру перекрытия, к которым монтируются бруски. Именно в них упираются стропила. Они требуются для распределения нагрузки на несущие стены.
2. Стропила. Они установлены под наклоном и боковые части обрезаны под определенным углом. В некоторых случаях формируют висячие стропила. Они упираются верхними частями между собой, а наслонные в прогон конька.
3. Коньковый прогон представляет собой брус, установленный горизонтально, который формирует конек крыши. Именно он находится на максимальной высоте и монтируется последним. Он опирается в часть стойки, которые устанавливают под ним с равномерным шагом.
4. Опорные стойки – это обрезанные брусья, которые установлены между лежнем и прогоном. Важно учитывать нагрузку, которой будет подвергаться крыша. От неё зависит шаг установки.
5. Лежень представляет собой последний элемент. Это брус, который монтируют параллельно прогону конька. Он расположен по всей длине дома, либо его укладывают поверх несущей стены, делящей дом на 2 части. Последнее требует дополнительных расчетов при проектировании.
6. Промежуточные опоры. Если стропила слишком длинные, чтобы снять с них нагрузку, монтируется дополнительный ряд стоек, устанавливаемый на расстоянии в половину ската. А под них кладется ещё один лежень.
7. Промежуточный прогон. Для уменьшения числа вспомогательных опор в точках упора в стропила можно использовать перпендикулярно ещё один брус, а в него упереть несколько стоек.

В результате формируется прочная, но эстетичная крыша, которая закрывается фронтоном. Он может изготавливаться из досок, кирпича или ряда других материалов.

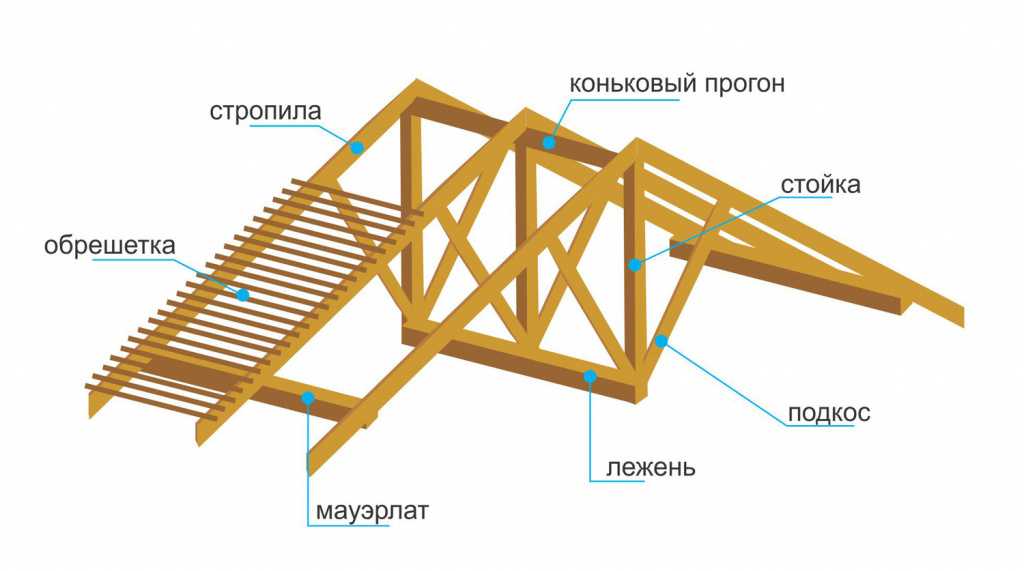

Стропильная система двухскатной кровли

Вальмовая крыша

Следующий вариант представляет собой популярный вариант в постройке частного дома за счет высокой эстетичности и надежности. Количество скатов достигает 4, причем они имеют разную форму: 2 трапеции и 2 равнобедренных треугольника. В плане конструкции есть несколько дополнительных элементов, к которым относят диагональные стропила.

Функцией их является соединение прилежащих частей между собой. К тому же они обеспечивают стабильность конструкции, за счет соединения углов с торцом конькового бруса. И на них нередко монтируют вспомогательные опоры, которые называются шпренгели.

Вальмовая крыша

Пример вальмовой крыши представлен на фото ниже:

В ней стропильная система включает как длинные, так и короткие ноги. Они имеют различные названия:

• Упирающиеся в брус – стропила;
• Упирающиеся в накосы – нарожники.

Количество последних зависит от угла наклона крыши и габаритов прогона конька. Причем, зависимость обратно пропорциональная, чем меньше угол наклона и длина конька, тем больше потребуется установить нарожников для высокой прочности.

Датская вальмовая крыша

Полувальмовая

Это подвид вальмовой кровли. В сравнении с предыдущим вариантом добавляется фронтон, начинающийся от конька или карниза. При этом изменяется форма с треугольной на трапециевидной. В некоторых случаях форма может не изменяться.

Полувальмовая крыша

Касательно первого варианта, эта конструкция является наименее сложной, поскольку в плане постройки она схода с симметричной двускатной моделью. Особенно, две крупнейшие части. Однако внизу скаты несколько увеличиваются, что делает крышу очень привлекательной издалека.

В плане сложности, постройка такой крыши мало отличается от традиционный вальмовой. Однако есть несколько стыков элементов, которые потребуют особого крепления, что несколько увеличивает бюджет.

Все фронтоны монтируются на боковые скаты, а, следовательно, потребуется провести усиление конструкции. Однако это зависит от размеров ската. При повышении площади, потребуется сформировать стык при помощи бруса толщиной от 10х10см. А если она минимальная, подойдет и небольшая доска.

Шатровая крыша

Этот вариант также представляет собой четырехскатную крышу, главным отличием которой является отсутствие конькового прогона, который замене узлом. Последний представляет собой стык между 4 стропилами, которые и формируют соединение скатов. В этом случае они выглядят как равнобедренные треугольники.

Шатровая крыша

На текущий момент шатровые крыши могут выполняться двумя способами:

1. Висячие. В такой конструкции стропила упираются в районе конька между собой.
2. Наслонные. Когда они подпираются в нижней части при помощи опорной балки, которая установлена вертикально. Подобный способ является применимым в том случае, если площадь дома достаточно значительная.

В результате формируется пирамидообразная конструкция. Но для частного дома она малоприменима, поскольку они редко получают форму квадрата. Наиболее часто используются в беседках, компактных постройках типа бани, а также многое другое.

Стропильная система шатровой крыши

Мансардная кровля

Этот подвид имеет высокую сложность производства. Главной её особенностью является наличие двух скатов, причем каждый из скатов включает 2 части, наклоненные под разными углами. При этом верхняя часть под несколько более крутым углом.

Мансардная кровля

Постройка подобной конструкции требует особого подхода. Причем, не зная её особенностей можно понизить уровень качества готовой крыши. В процессе очень важно соблюдать пропорции строения. В результате были разработаны 2 главные технологии строительства:

1. Последовательный. В таком случае крыша возводится над небольшим строением. То есть происходит установка стоек, на которые в дальнейшем возводится обвязка. А сами стойки монтируются на мауэрлат, а затем на лежни. Обвязка является местом прикрепления стропил второй части крыши. Они могут иметь как наслонный, так и висячий формат. В дальнейшем происходит монтаж стропильной системы, который упирается в обвязку.
2. Второй способ подразумевает установку кровли на большой дом. Произвести самостоятельную установку подобной конструкции крайне трудно, поэтому она строится из части ферм на земле, а затем их устанавливают на крыше.

Главным достоинством мансардной крыши является то, что она является полноценным жилым помещением. В ней можно разместить гостей, если сделать ремонт. Однако, чтобы полноценно её завершить понадобится провести планирование и проект. А главное обеспечить достаточную площадь, что может быть затруднительным.

Мансардные крыши имеют угол наклона ската от 30 до 60 градусов. И это одна из главных особенностей. Для неё потребуется несколько больше материалов, чем для других вариантов крыши, но использование подобной конструкции позволит получить ещё один уровень.

Многошипцовые крыши

Этот вариант представляет собой разновидность двускатной крыши. Причем, это не единственная их характерная особенность. В каждой из конструкций присутствует несколько фронтонов, а их количество может достигать даже более 4. Их название – шипцы.

Многошипцовые крыши

Но построить её самостоятельно почти невозможно. Для неё нужно выбирать, если специально проектировали квадратным. Кроме того, в неё входит элемент под названием ендова, который в процессе подвергается максимальным нагрузкам. Он располагается между щипцами и является между скатами. Она требует герметичности, которая формируется в зависимости от кровельного материала, который планируется укладывать.

Стропильная система многошипцовой крыши

Сводчатая крыша

Ещё один сложный вариант скатной крыши – сводчатая. Он редко применяется в частном строительстве по причине высокой проблематичности при возведении и значительном количестве отходов. Название конструкции было получено из-за скругленной формы стропил.

Сводчатая крыша

Купольная крыша

Бубновая крыша

Последней в этой статье становится крыша Судейкина. Это крайне трудная конструкция в плане постройки. Если целый алгоритм, по которому она собирается. Однако, это будет трудно описать, поэтому предлагаем к просмотру видео.

Бубновая крыша

Бубновая кровля

Выводы

В статье рассмотрены все виды скатной кровли, схожие и различные между собой. Часть из них различается очень сильно. Редакция постаралась сделать это максимально понятным, чтобы вам было проще выбрать для своего дома крышу.

виды и монтаж для разных форм скатных крыш

Хороший фундамент – еще не означает, что дом простоит «верой и правдой» на протяжении долгих лет. Еще одна крайне важная составляющая – надежная и качественная стропильная система для крыши. Давайте разберемся, как она устроена в случае скатной крыши, каких видов бывает и из каких элементов состоит.

Содержание материала:

[—ATOC—]

[—TAG:h3—]

Стропильные системы крыши

Содержание

1. Какими должны быть стропила для крыш
2. Главные конструкционные элементы стропил
3. Виды стропильных систем разных типов крыш
4. Висячие
5. Наслонные
6. Односкатные крыши
7. Двускатные
8. Вальмовые или четырехскатные
9. Ломанная крыша
10. Дополнительные элементы
11. Особенности установки стропильной системы и мауэрлатов двускатных крыш

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

• металлические сложно изменить, но этот материал долговечен;
• деревянные просты в использовании и изменении, но требуют дополнительной обработки;
• деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
• железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
• смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

• 1-3 сорта. Без сколов, сучков и трещин.
• Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
• Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
• Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

1. Мауэрлат. Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
2. Стропильная нога. Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
3. Затяжка. Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
4. Прогон. Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
5. Обрешетка. Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
6. Стойки/подкосы. «Добавляют» ногам еще больше стойкости.
7. Свес. Защищает основные конструкции здания от различных природных осадков.
8. Конек. Место, в котором закрепляются скаты.
9. Кобылки. Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций крыши

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Конструкция крыши висячего типа

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Важные дополнения:

• Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
• Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
• На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Наслонная стропильная система

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки.  В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности:

• Любая конструкционная часть такой системы не должна быть толще 5 см.
• Поверхности элементов должны быть максимально гладкими и обработанными.
• Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
• Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
• Симметрии нужно придерживаться и при монтаже подкосов со стойками.
• Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
• В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы

Вальмовые или четырехскатные

Правила устройства стропильной системы вальмовой крыши

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша

Монтаж стропил ломанной крыши

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Дополнительные элементы

Для создания максимально прочной крыши, каждая составная часть конструкции должна очень прочно соединяться с каркасом и остальными элементами. При этом крайне важно учитывать силу ветра и направление возможных механических нагрузок.

Более того, стоит обращать внимание еще и на древесину. Она может растрескаться из-за пересыхания. Поэтому важно создать такую конструкцию, в которой каждый элемент будет «работать» максимально слаженно.

Раньше все конструкционные элементы стропил закреплялись врубками. Но, это было не слишком «дешевое и экономичное удовольствие», так как необходимо брать деревянные элементы большого сечения.

Способы крепления стропил к мауэрлату и коньковому прогону

Так, сегодня для крепежа используются не врубки, а специальные болты и нагели:

Накладки из металла с атникоррозийным покрытием – еще один вариант крепежей. Они монтируются на элементы системы с помощью зубчатых пластин или гвоздей. Преимущества таких креплений следующие:

1. Небольшой расход на одну единицу древесины.
2. Простота монтажа.
3. Высокая скорость закрепления.

Перфорированные элементы крепления: углы, пластины, опора бруса

Особенности установки стропильной системы и мауэрлатов двускатных крыш

Схема установки стропильной системы в случае двускатной крыши

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши. При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

33 части крыши: схемы для понимания

Обновлено: 2 марта 2023 г. | Категория: Крыша
Автор: Омар Алонсо | Редактор: Омар Алонсо
Обзор и исследование: Джен Ворст и Крис Миллер

Когда дело доходит до строительства дома, мы знаем о важности прочного фундамента, так как он дает корпусу основу и силу, чтобы устоять. Еще одна важная система, которую мы должны упомянуть, — это части крыши, которые защищают здание.

Крыша — это внешний барьер между вашим интерьером и экстерьером. Он действует как защитный элемент для защиты вашего дома от погодных условий, таких как снег, град, ветер и т. д.

Что делать, если ваша существующая крыша не работает? Именно здесь понимание частей системы крыши может быть полезным, чтобы точно определить возможную проблему и найти решение. В этой статье мы поговорим о разных слоях крыши и их функциях. Без лишних слов давайте разберем каждый аспект кровельной системы.

Схема крыши

Прежде чем мы углубимся, давайте взглянем на схему конструкции крыши, чтобы мы могли визуально сопоставить названия частей крыши с физическими частями крыши. Как называются части крыши? Просто посмотрите ниже.

Эта диаграмма компонентов кровли поможет вам четко общаться с другими специалистами при обсуждении анатомии крыши.

33 Части крыши

Если вы думаете, что крыша состоит только из одного слоя защиты, то вы ошибаетесь. Многие компоненты объединяются для создания всей структуры, например. Вы найдете все из схемы конструкции крыши выше и ниже с объяснением их назначения.

Стропила

Стропила являются системой поддержки покрытия. Они сделаны в основном из древесного материала из-за его гибкости и прочности. В промышленных зданиях и высотках можно встретить стропила из металла.

Стропила устанавливаются от одного конца крыши до другого и служат опорной системой для всех остальных компонентов. Внешние стропила на крайних концах крыши называются «обычными стропилами», а те, что между ними, называются «стропилами крыши».

Ферма

Ферма крыши представляет собой несущую конструкцию из бревен, поддерживающих крышу. Это то, что держит распорки, стропила и столбы. Все типы конструкций ферм предназначены для поддержки обшивки, покрытия, подстилающего слоя, дымоходов и других частей кровли.

Ферма, представляющая собой комбинацию многих частей каркаса крыши, сделана из стали, дерева или их комбинации и предназначена для поддержки веса компонентов, которые проходят по ней. В него входят коньковая доска, ригели, стропила, подкосы, стойки и другие элементы, образующие несущую и формообразующую конструкцию.

Распорка

Распорка крыши представляет собой вертикальные куски пиломатериала, которые помогают переносить нагрузку от козырька, стропил и ригелей вниз на несущие стены. Эта роль настолько важна, что стойки усилены противоскользящими блоками, чтобы они никогда не смещались по горизонтали. Обычно они ориентированы вертикально, перпендикулярно стропилам или под углом не более 35°, чтобы лучше выполнять свою работу.

Опорная балка

Опорную балку удобно представлять себе как потолочную балку, только намного выше и короче к вершине. Иногда их называют «галстук-воротник». Они помогают распределить нагрузку между стропилами и обеспечивают устойчивость конструкции. Они образуют форму буквы А, которая является классической среди ферм. Их наличием часто пользуются при оформлении потолка на чердаке, чердаке или бонусной комнате.

Конек/вершина

Скорее всего, вы найдете коньки на скатной крыше. Скатные крыши являются основным продуктом на дачных участках и имеют V-образную форму. Конек – это прямая линия, соединяющая две плоскости крыши. Он находится на вершине и в самом обрамлении называется «вершина».

Эта горизонтальная линия представляет собой пересечение самой высокой точки крыши, отсюда и название «пик». Хребты также отмечены как разделительные линии для дождевой воды. При работе на крыше ни в коем случае нельзя наступать на них, чтобы не оказывать на них давления, которого они в противном случае не испытали бы.

Коньковая плитка

Горизонтальная линия, которая разделяет две стороны крыши, имеет небольшой зазор в конце. Чтобы закрыть зазор, используются коньковые плитки, чтобы закрепить конструкцию на месте. Такая плитка предназначена для защиты от дождя и других вредных элементов.

Коньковая плитка иногда отличается от всей крыши, или она может содержать похожую плитку, используемую для покрытия верха.

Покрытие / Настил

Этот слой крепится к стропилам для защиты от внешних элементов. Покрытия могут быть изготовлены из различных материалов, таких как фанера, шифер, плитка, железо и т. д. Структура покрытия относительно легкая, но прочная, устойчивая к грязи, мусору и атмосферным воздействиям.

Покрытия бывают разных вариантов, и для выбора, во-первых, необходимо обосновать тип вашего дома и возможные погодные изменения, которые могут произойти.

Навесы

На скатных крышах навесы — это самая нижняя точка, которая находится далеко от точки конька. В дождливую погоду вода стекает на карниз, что делает его подходящим местом для устройства желобов. Это также последняя точка, где укладывают черепицу, поэтому с точки зрения погодных опасностей одиночные плитки на краю, скорее всего, отслоятся.

Долина

Вряд ли вы увидите долину на каждой крыше, но она может быть в вашем доме. Это соединение, которое образует прямой угол между двумя скатными сторонами. Внешний вид напоминает V-образную форму, если смотреть снаружи.

Долины подобны переулкам на крыше, и в них может скапливаться мусор, поэтому большинство подрядчиков добавляют водосточные желоба, чтобы убрать отходы.

Фасция

Это часть крыши, параллельная земле и соединяющаяся с краем крыши. Фасция крепится к стропилам и удерживает желоб на месте. Фасция добавляет декоративности дому, поэтому многие домовладельцы предпочитают причудливый дизайн. Те, у кого ограниченный бюджет, могут добавить обычную древесину и покрасить ее, чтобы сделать панель.

Верхняя пластина

Можно утверждать, что верхняя пластина на самом деле является частью стены под крышей. Это горизонтальная каркасная доска, которая проходит по всей длине балок при одинаковой ширине. Это обеспечивает большую прочность потолочным балкам, на которые они опираются, а также позволяет прибивать больше древесного волокна. Для улучшения этой цели иногда используется «двойная пластина» или «самая верхняя пластина».

Софиты

Софиты – это то, что скрывает потолочные балки и стропила. Они размещаются между фасцией, карнизом и стенами. Использование софитов для изоляции жилья и предотвращения проникновения внешних элементов.

Потолочные балки

Потолочные балки представляют собой деревянные доски, которые служат структурным каркасом для стропил. Они крепятся поверх коньковой балки и будут поддерживать стропила крыши. Потолочные балки также используются в качестве замены ферм заводского изготовления.

Выносная опора

Выносная опора иногда называется «смотровой площадкой». Это куски дерева, установленные перпендикулярно стропилам, от общих стропил за одним стропилом крыши и закрепленные в следующем. Они служат для поддержки настила крыши, а также фасции, выступая за область софита под ними (или созданную ими).

Карниз

Карниз — это тип молдинга, который оборачивается вокруг нижней части крыши в том месте, где он встречается со стеной на фронтоне дома. Он выполняет как декоративную, так и функциональную функцию, помогая не допускать попадания воды на стены здания. Он может делать это в дополнение к желобам, но в большинстве жилых домов они отсутствуют и вместо них используются желоба.

Подложка

После установки подконструкции кровельщики кладут на нее подложку, чтобы защитить ее от неблагоприятных погодных условий. Подложка представляет собой водонепроницаемую синтетическую пленку, защищающую нижнюю конструкцию. Он также уложен таким образом, чтобы на него можно было положить черепицу, что делает конструкцию устойчивой к атмосферным воздействиям.

Войлочная подложка

Войлочная подложка используется для частей конструкции крыши под черепицей. Они являются частью основного подстилающего слоя, который помогает изолировать дом от внешних элементов. Войлочная подложка обеспечит столь необходимую изоляцию для всех частей кровельной системы. Изготовленные из войлока, их обычно кладут под синтетические материалы, чтобы избежать намокания.

Дымоходы и вентиляционные отверстия на крыше

Дымоходы и вентиляционные отверстия на крыше предназначены для выпуска горячего воздуха и дыма либо от огня внизу в большинстве типов каминов и печей, в которых сжигается сырье и газ, либо из чердачного помещения, где скапливается горячий воздух от солнца, бьющего в крышу, и от горячего воздуха, поднимающегося в доме.

Накладка

Этот металлический лист устанавливается между крышей и дымоходом, что предотвращает просачивание воды между секциями крыши. Такие накладки также кладут на другие поверхности крыши, чтобы изолировать тепло и предотвратить возгорание жилья. При установке перепрошивки пусть этим занимается профессионал; в противном случае есть вероятность возникновения пожара, если не сделать это правильно.

Этот оклад используется для всех вентиляционных отверстий и дымоходов, и даже между швами, где крыша не означает высоту следующей части общей конструкции крыши. Вы также будете использовать оклад в швах ендовы.

Черепица

Когда речь заходит о кровельных покрытиях, мы всегда думаем о черепице. Ты прав; это верхний экран, который защищает дом от непогоды и других элементов. Черепица представляет собой прочный перекрывающий материал, устойчивый к гниению.

Вы хотите, чтобы черепица была одновременно легкой и прочной. В некоторых домах можно увидеть деревянную черепицу, но она подвержена повреждениям.

Обрешетка

Эти части конструкции крыши представляют собой конструкции из деревянных или металлических полос, которые помогают удерживать гонты и черепицу на месте. Необходимо позаботиться о расстоянии внутри обрешетки, потому что это то, что позволяет черепице укладываться. Расстояние может варьироваться в зависимости от типа вашей крыши.

Световой люк

Не во всех домах есть мансардное окно, но те, кто любит роскошь, могут установить мансардное окно на крыше. Это окна, расположенные на крыше и позволяющие естественному свету проникать внутрь. Имейте в виду, что установка светового люка сложна и должна быть достаточно прочной, чтобы выдерживать любые погодные изменения.

Желоб

Куда уходит дождевая вода с крыши? Ну, дома оборудованы желобами для отвода воды с крыши на землю. Водосточные желоба, в основном изготовленные из оцинкованного металла, крепятся к карнизам, чтобы отводить всю лишнюю воду с крыши.

Водосточные желоба любой конструкции слишком часто засоряются, поэтому вы должны знать, как ухаживать за водосточными желобами. Обычно это означает подниматься по лестнице и выкапывать из них листья несколько раз в течение осени, если только у вас не установлена ​​какая-то «защита желоба» или вокруг вашего дома нет деревьев.

Водосточная труба

Это вертикальная облицовка, соединенная с водосточным желобом для отвода дождевой воды с крыши на землю. Водосточная труба в основном изготавливается из оцинкованного металла для большей прочности, но вы также можете найти пластиковые водосточные трубы по более низкой цене.

Вам придется часто следить за водосточной трубой, потому что если она выйдет из строя, то будет затруднен отток воды из желоба. Если у вас по-прежнему возникают проблемы с водосточными желобами, вы можете изучить альтернативы водосточным желобам, которые помогут решить все проблемы, с которыми обычно сталкиваются.

Брызговик

Перелив из желоба случается очень часто, и с ним нужно бороться; брызговики используются на крышах для сбора лишней воды. Утечки воды из желобов могут вызвать гниение, протечки крыши и другие проблемы, поэтому разумной идеей считается установка брызговиков.

Изоляция

Помимо изоляции стен, элементы крыши также должны быть надлежащим образом изолированы. Без соответствующих изоляционных плит или рулонов тепло будет уходить, и зимой в вашем доме, вероятно, будет холодно, независимо от того, какой тип обогревателей вы используете внутри. Кроме того, изоляционный материал виден при посещении чердака вашего дома.

Капельница

На краю крыши рядом с местом установки желоба вы найдете капельницу. Кромка капельницы представляет собой металлический отлив, который помогает воде стекать по фасции и карнизу в водосточные желоба. Он имеет секцию выступа, которая отходит от лицевой панели и защищает все части кровли под и внутри от воздействия воды. Вы также можете найти его на гребнях и бедрах.

Бедро

Бедро на крыше — это большая часть поверхности крыши, которая постепенно наклоняется от вершины по мере движения вниз. Это плоская плоскость, наклоненная под постоянным углом от пика вниз к желобам. Вальмовая крыша будет состоять из четырех вальм, которые сходятся на вершине, в отличие от двускатной крыши, у которой таких плоскостей всего две.

Вальмовая кромка

Вальмовая кромка или вальмовый конец — это место, где встречаются две плоскости вальмы, образующие собственный наклонный козырек, который проходит от самого верхнего выступа крыши до угла, где сходятся два желоба. Как и на любую другую вершину, на нее нельзя наступать при ходьбе и работе на крыше.

Слуховое окно

Слуховое окно представляет собой выступ из вальмы, который позволяет установить вертикальное окно. Передняя сторона, на которой находится окно, обычно включает декоративный и защитный сайдинг, как и на любой внешней стене. Верхняя часть будет представлять собой двускатную крышу меньшего размера, которая сливается с основной крышей ендовой. Обычно это включает в себя оплавление и смолу под черепицей, чтобы защитить эту щель.

Упор

Упор относится к месту, где нижняя часть крыши соприкасается со стеной (а не козырьком). Примером может служить солярий или крытая веранда, которая была пристроена к дому после постройки. У него будет собственная крыша, на более низкой высоте, чем у основной крыши, и он должен будет «слиться» со стеной, как показано на рисунке выше.

Фронтон

Фронтон на крыше — это плоский конец двускатной крыши. В то время как вальмовая крыша имеет четыре стороны, двускатная крыша имеет только две наклонные стороны, а затем две вертикальные стороны. Эти вертикальные стороны иногда могут включать в себя дополнительную кровельную конструкцию или просто две стены по обе стороны дома.

Конец фронтона / Рейка

Конец фронтона — это то же самое, что и фронтон, то есть край, на котором заканчивается фронтон. Две рейки встретятся на вершине, а затем сбегут вниз к гребню фронтона. Другой способ представить это так: скат — это край «открытой» стороны остроконечной крыши, где вы найдете карнизы и другие декоративные элементы.

Что за часть находится под крышей?

Под крышей находится верхний этаж, но во многих домах со скатными крышами можно разместить чердак. Это место, где хранятся изоляционные материалы, а также дополнительное пространство для струн.

В домах со скатной крышей чердак должен содержаться и вентилироваться, чтобы части кровли были хорошо защищены от влаги и избыточного тепла.

Вы также можете спросить о ферме, которая представляет собой конструкцию, которая несет нагрузку на крышу и придает ей форму.

Можно ли отремонтировать или заменить детали крыши по отдельности?

Общая система кровли довольно сложна, и потребуются опытные руки, чтобы очистить и отремонтировать любые дефекты в частях крыши. Да, возможна замена или выполнение ремонтных работ на отдельных деталях, таких как покрытия (плитка, шифер и т. д.), металлические панели или черепица.

Работа с отливами, водосточными желобами и подложками также может быть выполнена без проблем. В действительности, незначительные исправления возможны и могут быть рассмотрены индивидуально. Если проблема бесконечна, лучше проверить и отремонтировать всю крышу, если это возможно.

Имейте в виду, что одна часть соединяется с другой, чтобы построить всю крышу, поэтому, если вы обнаружите дефекты на каком-либо компоненте, немедленно обратитесь за профессиональной помощью.

Профессионалы не рекомендуют замену частей каркаса крыши, поскольку это может занять больше времени и во многих отношениях нарушить целостность конструкции. Когда все сделано в целом, структурный аспект, кажется, хорошо встает на свои места. Лучше всего позволить профессиональному подрядчику решить, что идеально подходит для вас.

Каждая часть крыши так же важна, как и следующая

Крыши подвержены повреждениям; поэтому знание того, какая область верха поражена, поможет вам в долгосрочной перспективе. Если вы знакомы с каждым компонентом на крыше и понимаете, что они предлагают, вы можете выявить проблему и найти решение быстрее, чем полный нуб, пытающийся определить, что не так.

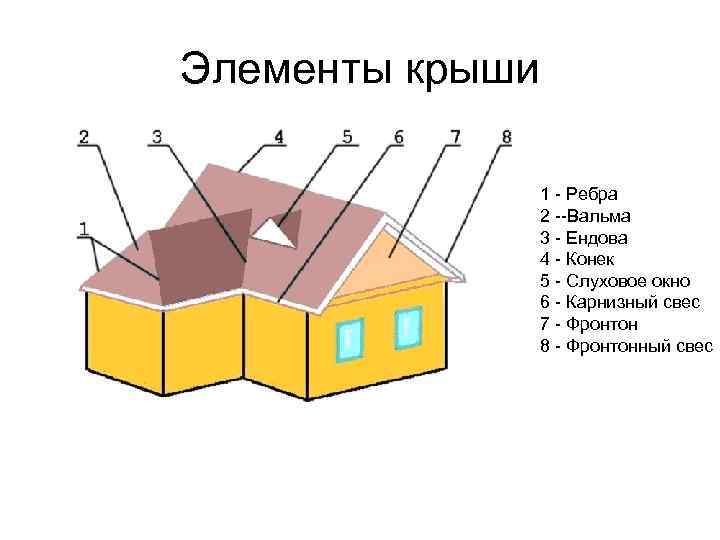

В этой статье и на схеме крыши есть все, что вам нужно для понимания деталей кровли, поэтому в следующий раз, когда вам понадобится ремонт, вы сможете поговорить с опытными мастерами и самостоятельно отслеживать ход работ.

Важно ли знать о частях крыши? Да, это. Крыша — это не только черепица, но и сложный монтаж различных частей. Знание каждого аспекта крыши поможет вам лучше понять структуру дома.

Вам также понравится:

• Фонарная крыша: чудо с множеством окон
• Мансардная крыша: элегантность расширения вверх
• 5 плюсов экранированной перголы и 5 советов по дизайну экрана
• Gambrel Roof: архитектурное чудо, которое до сих пор впечатляет
• Недостроенный гараж: почему и как завершить проект

Автор:

Омар Алонсо

Омар имеет более чем двадцатилетний опыт работы профессиональным разнорабочим и электриком, специализирующимся на ОВКВ, общем техническом обслуживании и ремонте, а также внутреннем и внешнем строительстве. Он делится с нами этими знаниями как писатель на эти темы. Он также ненасытный читатель. Омар является редактором нашей редакционной группы, автором и источником бесконечной информации для наших исследователей. Узнайте больше на странице автора Омара и все о Worst Room здесь.

Шесть важных частей крыши

Кит Шмидт

Когда вы думаете о «крыше», вы, вероятно, думаете о черепице. Крыша, обслуживание крыши и ремонт кровли — это больше, чем просто черепица. Давайте взглянем.

Защита настила крыши

Защита настила крыши чрезвычайно важна для долговечности вашей крыши. Этот слой кровельного материала скрыт черепицей, и, кроме как при первой установке, вы никогда его не увидите. Однако не пренебрегайте этим! Защита настила крыши обеспечивает дополнительный слой между вашей кровельной черепицей и настилом крыши, предотвращая повреждения от погодных условий, но при этом позволяя продукту дышать. Этот материал может быть изготовлен из натуральных или синтетических элементов и поможет создать более красивую и долговечную крышу. Помните, что основная цель защиты настила крыши — не допустить проникновения воды под черепицу.

Стартовая черепица

Стартовая черепица используется в качестве отправной точки в процессе кровли, и вы увидите ее вдоль самого нижнего края крыши. Эти черепицы немного отличаются от обычных черепиц; они сделаны со специальной полосой смолы на дне, которая помогает удерживать края крыши, предотвращая сдувание гонта. Без этих специальных гонтов стартовой полосы ваша крыша не будет иметь эффективного уплотнения, и вы рискуете повредить ее ветром.

Преграда от протечек

Преграда от протечек — это устройство, часто армированное стекловолокном, которое стратегически размещается на участках крыши, наиболее подверженных протечкам. Эти области включают карнизы, ендовы, грабли и периметры дымохода. Без барьеров от утечек, защищающих уязвимые места вашей крыши, вода может просочиться и нанести ущерб интерьеру вашего дома.

Ниже приведены инструкции по установке барьеров от утечек на крыше.

• Подготовьте палубу, удалите мусор и убедитесь, что палуба сухая (при перекрытии обязательно отремонтируйте все поврежденные листы).
• В теплую погоду положите защиту от утечек на сторону, обращенную к солнцу. В холодную погоду кладите на солнце белой стороной вниз.
• Разрежьте барьер от утечек на куски длиной 10–20 футов.
• Не забудьте установить отлив перед установкой барьера от протечек и расположите запасной край барьера от протечек по направлению к верхней стороне крыши.
• Расположите спасательный край барьера утечки внутрь настила крыши.
• Всегда проверяйте местные строительные нормы и правила для получения специальных инструкций по установке.
• Выровняйте барьер от протечек заподлицо с кромкой капельника – закрепите и разверните вдоль крыши.
• После установки сложите преграду для утечек. Снимите одну сторону пленки и сложите изделие на место, убедившись, что оно ровно с краем. Чтобы устранить пузыри, нажмите на барьер от утечек посередине и разгладьте все складки.
• Повторите те же действия для оставшейся половины барьера от утечек.
• Задний гвоздь 18″ по утилизированному краю.
• Листы, расположенные рядом с ограждением звеньев, должны быть установлены с торцевым нахлестом шириной 6 дюймов.
• Установите на расстоянии не менее 24 дюймов от теплой стены (завершенная стена внутри дома).
• Если требуется дополнительный ряд звеньев барьера, он должен перекрывать первый ряд не менее чем на три дюйма. Эта область должна быть прочно закручена вручную, чтобы обеспечить водонепроницаемое соединение.

Качественная черепица

Ах! Вот они! Черепица – самая заметная часть вашей крыши. Когда большинство людей говорят о кровельных материалах, черепица получает наибольшее (иногда единственное) внимание и внимание, потому что она вносит большой вклад в привлекательность экстерьера дома. Наряду с внешней привлекательностью черепица играет важную роль в функционировании крыши. Черепица поставляется в виде листов, и они устанавливаются внахлест друг на друга, чтобы не допустить попадания воды. Наиболее популярным выбором качественной кровельной черепицы является битум из-за его водонепроницаемых свойств. Битумная черепица изготавливается из стекловолокна с битумными и керамическими гранулами. В среднем черепица может прослужить от 20 до 30 лет, в зависимости от стиля, климата и погодных условий. Важно заменить черепицу в конце срока ее службы. Вы узнаете старую черепицу по загнутым краям и заметите, что асфальт или керамические гранулы начинают скапливаться в ваших карнизах. Оставленная без присмотра слишком долго, старая черепица может привести к обнажению шляпок гвоздей, гниению кровельных материалов и повреждению потолка и краски внутри дома влагой.

Вентиляция чердака

Система вентиляции чердака на пике крыши необходима для уменьшения ущерба от тепла и влаги, просачивающихся через потолки в жилых помещениях на чердак. Надлежащая вентиляция также помогает снизить нагрузку на блок переменного тока, повышая энергоэффективность в летнее время. Поддерживая чердак вентилируемым и сухим, вы снижаете риск образования наледи зимой. Если ваш чердак не вентилируется должным образом, избыточное тепло и конденсат могут нанести серьезный ущерб каркасу чердака, его изоляции, крыше и кровельным материалам.

4 совета по улучшению вентиляции чердака

1. Вентиляционные отверстия

Вентиляционные отверстия обычно устанавливаются на вершине крыши, где воздух чердака естественным образом поднимается вверх. Установка вентиляционных отверстий на чердаке обеспечит выпуск теплого влажного воздуха, что предотвратит накопление тепла и конденсацию. Вам нужно будет регулярно проверять вентиляционные отверстия на крыше, чтобы убедиться, что в них нет мусора.

2. Добавление софита Вентиляционные отверстия

Софит — это доски, которые соединяют нижнюю часть свеса крыши с внешними стенами вашего дома. Они скрывают балки крыши, однако при правильной вентиляции они могут играть важную роль в вентиляции вашего чердака.

С помощью потолочных вентиляционных отверстий вы можете создать отверстие для поступления наружного воздуха на чердак снизу. В сочетании с вентиляционными отверстиями они могут обеспечить гладкую систему, которая позволяет воздуху свободно проходить по всему чердаку.

Два варианта потолочных вентиляционных отверстий: прямоугольные и непрерывные. Прямоугольные вентиляционные отверстия обычно вырезаются из деревянных балок вашего дома, и в них помещается вентиляционное отверстие. Непрерывная вентиляция означает, что вы вентилируете софит по всему периметру чердака.

Подобно вентиляционным отверстиям на крыше, вентиляционные отверстия на потолке необходимо периодически проверять, чтобы убедиться в их чистоте.

3. Установка вентиляционных отверстий на фронтоне

На некоторых чердаках вентиляционные отверстия на крыше и потолке могут не обеспечивать достаточной установки. В этом случае вентиляционные отверстия на фронтоне могут обеспечить дополнительный приток воздуха. Эти вентиляционные отверстия, расположенные на фронтонах крыши, часто имеют регулируемые отверстия, предназначенные для вывода воздуха с чердака.

Если в вашем доме есть только вентиляционные отверстия на фронтоне, этого, вероятно, недостаточно, и в этом случае вам нужно будет добавить вентиляционные отверстия на потолке или на крыше, чтобы обеспечить надлежащую вентиляцию вашего дома.

4. Использование вентиляторов для улучшения воздушного потока

Если вы живете в жарком или влажном климате, вентиляторы могут обеспечить дополнительную вентиляцию для вытягивания воздуха с чердака.

Черепица Ridge-Cap

Черепица Ridge-Cap специально разработана для защиты вентиляционных зон чердака. Они также добавляют глубину, объем и текстуру линии крыши и рейкам. Это завершающий этап монтажа кровли. Может показаться заманчивым разрезать обычную черепицу на куски, чтобы покрыть конек. Однако обычная черепица не предназначена для этого, и она может треснуть или сломаться, что в конечном итоге приведет к протечкам и повреждению водой вашего дома.
