Правила установки радиаторов отопления — способы монтажа

Качество отопления зависит не только от мощности, но и от правильности установки. Благодаря грамотному монтажу можно значительно снизить затраты на обогрев помещения и создать благоприятный климат в доме.

Что такое «грамотный монтаж»?

При правильном подходе перед установкой отопительного оборудования разрабатывается проект, где учитываются все нюансы и особенности системы.

Выделяют несколько видов систем: одно- или двухтрубная, коллекторная. Их отличие состоит в разводке труб и выборе батарей. Но обо всем по порядку.

Однотрубная система

Базируется на одной магистральной трубе. Батареи подключаются так, чтобы жидкость приходила в магистраль. Недостаток однотрубной системы — температура воды снижается в последующем радиаторе.

Двухтрубная система

Радиатор подключается к 2 трубам, а подача воды осуществляется по нескольким магистралям. Это позволяет жидкости не снижать температуру и гарантирует отличную теплопередачу.

Коллекторная

По-другому ее называют — параллельная. Ее особенность в том, что от отопительного прибора идет 1 магистраль, а подключается она к коллектору. Там вода разделяется по трубам и поступает к «своему» радиатору.

Особенности выбора радиатора

Выбирать стоит радиаторы алюминиевые или стальные. Какие из них лучше, сказать сложно. Они одинаково хорошо проводят тепло, долговечны и вписываются в любой интерьер. Но однозначно выбор их должен быть обусловлен требуемыми характеристиками и критериями жилого помещения. Стальные батареи, например, больше подходят для частных домов, так как здесь не бывает перепадов давления и гидроударов. Их стоимость невысока в отличие от вариантов из алюминия. Срок службы — около 20 лет.

Алюминиевые радиаторы отопления — оптимальный вариант для многоквартирных домов. Стоимость их немалая, но они подходят под «квартирные» условия на все 100.

Место установки

Независимо от того, какая система задействована в доме, стоит определиться, где и как устанавливать батареи. Всего есть 3 варианта:

• Под окном
• В нише
• На стене

Установка радиатора в нише

Об этом способе монтажа можно говорить, как об малоэффективном. Безусловно, если иных вариантов нет, то придется довольствоваться этим.

Установка радиатора под окном

Поскольку здесь теряется тепло больше всего, то монтаж батареи под окном должен быть максимально правильным. Располагают радиатор посередине окна, чтобы пресекать поток холодного воздуха. При монтаже следует соблюдать рекомендуемую высоту батареи от пола. Составлять она должна не более 10 см. При меньшем промежутке будет проблематично заниматься уборкой, а при большей — образуется холодная прослойка воздух. От стены отступить нужно также сантиметров на 5, иначе обогреваться будет только стена.

На заметку! Если расстояние недостаточное, то проблему можно решить установкой низкого радиатора с многочисленными секциями.

Монтаж на стену

Этот способ используется в многоэтажках. Батареи устанавливаются на расстоянии от стены на 5 см, от пола — до 10. Обязательно перед монтажом стоит оценить прочность стены. Необходимо, чтобы она выдержала вес радиатора. И еще — при некачественном утеплении дома будет происходить большая потеря тепла.

Панорамные окна и радиаторы

Современные дома и квартиры зачастую оборудуют большими окнами, поэтому монтаж радиаторов в таких помещениях всегда вызывает сложности и вопросы. Эксперты рекомендуют ставить батареи непосредственно перед окном с расчетом, что один радиатор устанавливают на каждые 2 погонных метра окна.

Нет принципиального отличия, стоят пластиковые окна или деревянные. Для качественного обогрева помещения необходимо рассчитать количество секций. В этом случае подача тепла будет максимальной для создания благоприятных условий в доме, квартире.

Формула определения количества секций

Секция средней мощности обеспечивает теплом 2 м/кв (высота потолка — 2.7 м). Например, если площадь равна 50 метров, то для ее обогрева потребуется 25 секций. В случае, если выходит не целое число секций ( 24.5 и т.п.), то его стоит округлять.

Частный дом и монтаж радиаторов

В частном доме много наружных стен, а это большая потеря тепла. Чтобы этого избежать, в углу, где сходятся наружные стены, обязательно стоит установить батарею. Она может иметь немного секций (до 4), но так вы защитите помещение от потери тепла, а значит, и сэкономите средства на его обогреве.

Монтаж отопительной системы — задача не из простых. От ее качества будет зависеть погода в доме, поэтому по возможности лучше обращаться к специалистам, которые учтут все нюансы и выполнят работу на совесть.

правила установки радиаторов отопления |Спецсантехника

Мы работаем официально. Предоставляем документы для ДЕЗ, ЖЭК, ТСЖ и управляющих компаний.

Система отопления должна присутствовать в
каждом доме. При этом крайне важно, чтоб на каждом этапе ее установки
четко соблюдались все правила установки радиаторов отопления – нарушения
любого из них может повлечь серьезные нарушения в работе системы и даже
привести к повреждению оборудования.

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления,
крайне важно определить схему подключения. Существует несколько
вариантов, как это сделать, это указано и в снип. Каждый из них имеет
как определенные достоинства, так и недостатки. Методы подключения:

• боковое подключение. Данный способ
  является, пожалуй, наиболее распространенным, поскольку именно он
  позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа
  довольно прост – подводящая труба подключается к верхнему патрубку
  радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и
  отводящая трубы расположена на одном конце батареи.
• диагональное подключение. Данный метод
  используется преимущественно для длинных радиаторов, поскольку позволяет
  добиться максимального прогрева батареи по всей длине. В таком случае,
  подводящую трубу следует подключать к верхнему патрубку, а отводящую – к
  нижнему, который расположен на другой стороне батареи.
• нижнее подключение. Наименее
  эффективный метод подключения (по сравнению с боковым методом, КПД ниже
  на 5-15%), используемый преимущественно для отопительных систем,
  расположенных под полом

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели
радиаторы и даже определились, каким именно способом они будут
установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и
можно приступать к установке. На самом деле, все довольно просто.

Большинство производителей радиаторов, стараясь
максимально облегчить жизнь пользователей, к каждой батарее прилагают
детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет
установлен неправильно, в случае его поломки в ремонте по гарантии будет
отказано.

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений,
которые могут возникнуть во время монтажа, то в процессе установки
можете не снимать защитную пленку – это допускают правила установки
батарей отопления. Единственным наиболее важным требованием, которому
необходимо следовать неукоснительно, является четкое соблюдение
необходимых для нормальной циркуляции нагретого воздуха отступов. Вот
какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

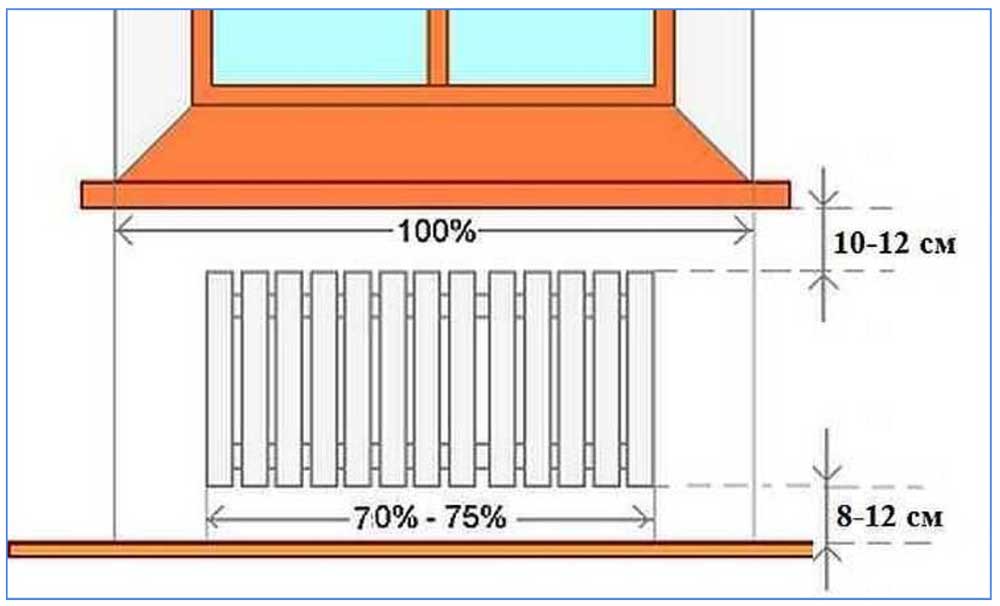

• согласно действующим нормам, расстояние от подоконника или
  нижней части ниши должно составлять минимум 10 см. При этом следует
  учитывать, что в случае если промежуток между радиатором и стеной будет
  менее ¾ глубины батареи, то поток теплого воздуха будет попадать в
  помещение значительно хуже.
• столь же строгие требования выдвигаются и к высоте установки
  радиаторов. Как правильно разместить батареи отопления? Так, если
  расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то
  отток теплого воздуха будет затруднен – а это отрицательно скажется на
  степени прогрева комнаты. Идеальным считается расстояние в 12 см между
  полом и радиатором. А если этот промежуток будет более 15 см, то тогда
  возникнет слишком большая разница температур между верхней и нижней
  частями помещения.
• если радиатор устанавливается не в нише под окном, а возле стены, то
  расстояние между поверхностями должно составлять минимум 20 см. Если
  оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того,
  на задней стенке радиатора будет скапливаться пыль.

 Наши работы

Замена радиаторов (батарей) отопления на газосварке.

Наши специалисты устанавливают радиаторы (батареи) отопления на
газосварке или резьбовом соединении. Оба способа разрешены СНиП и
являются надежными и долговечными. Выбор зависит от желания заказчика и
рекомендаций управляющей компании, которая обслуживает Ваш дом. Мы
применяем ремонто-сберегающие технологии, по-этому не стоит опасаться,
что при проведении работ пострадают обои или паркет.

Наши заказчики выбирают

7,000.00 р.

6,300.00 р.

В корзину

Купить за 1 клик

Мы обслуживаем

Районы Москвы:

Бескудниковский,Бибирево,Бирюлёво
Восточное,Бирюлёво Западное,Богородское,Братеево,

Бутово

Северное,БутовоЮжное,Бутырский,Вешняки,Внуково,Войковский,Восточный,Выхино-Жулебино,Гагаринский,Головинский,Гольяново,Даниловский,Дегунино

Восточное,Дегунино Западное,Дмитровский,Донской,Дорогомилово,Замоскворечье,Зюзино,Зябликово,Ивановское,

Измайлово Восточное,Измайлово,Измайлово

Северное,Капотня,Коньково,Коптево,Косино-Ухтомский,Котловка,Красносельский,Крылатское,Крюково,Кузьминки,Кунцево,Куркино.

Левобережный,Лефортово,Лианозово,Ломоносовский,Лосиноостровский,Люблино,Марфино,

Марьина роща,Марьино,Матушкино,Медведково
Северное,Медведково Южное,Метрогородок,

Мещанский,Митино,Можайский,Молжаниновский,Москворечье-Сабурово,Нагатино-Садовники,

Нагатинский затон,Нагорный,Некрасовка,Нижегородский,Ново-Переделкино,Новогиреево,

Новокосино,Обручевский,Орехово-Борисово
Северное,Орехово-Борисово Южное,Останкинский,

Отрадное,Очаково-Матвеевское,Перово,Печатники,Покровское-Стрешнево,Преображенское,

Пресненский,Проспект
Вернадского,Раменки,Ростокино,Рязанский,Савёлки,Савёловский,

Свиблово,Северный,Силино,Сокол,Соколиная
гора,Сокольники,Солнцево,Старое Крюково,

Строгино,Таганский,Тверской,Текстильщики,Тёплый
Стан,Тимирязевский,Тропарёво-Никулино,

Тушино Северное,Тушино Южное,Филёвский
парк,Фили-Давыдково,Хамовники,Ховрино,

Хорошёво-Мневники,Хорошёвский,Царицыно,Черёмушки,Чертаново

Северное,Чертаново Центральное,Чертаново Южное,Щукино,Южнопортовый,Якиманка,Ярославский,Ясенево.

Полное руководство: радиаторы горячей воды

• Дом
• Блог
• Полное руководство: радиаторы горячей воды

Системы HVAC отличаются разнообразием и могут быть спроектированы для решения любых задач. При сравнении этих систем друг с другом важно отметить, что ни один вариант не может считаться лучше, чем остальные в 100% случаев — лучший вариант — это тот, который соответствует вашим требованиям и бюджету ОВиК, при этом придерживаясь любых применимых стандартов и конструкции. коды.

Конечно, энергоэффективность является крайне желательной характеристикой любой установки HVAC. Автоматизация также очень полезна, поскольку упрощает управление системами HVAC и дополнительно повышает их энергоэффективность. В этой статье будет представлен обзор основных типов доступных систем HVAC, включая лучшие практики для каждого случая.

Радиаторы горячей воды

Функции: Только нагрев

Радиаторные системы отопления могут быть построены для использования как горячей воды, так и пара. Горячая вода в настоящее время является наиболее распространенным вариантом, особенно в новых зданиях, где она позволяет размещать котел на переборке возле крыши, чтобы минимизировать длину дымохода. Паровые системы более распространены там, где Consolidated Edison обеспечивает централизованное паровое обслуживание, или в очень старых зданиях, где стоимость перехода на горячую воду была бы непомерно высокой.

Это одна из старейших конфигураций отопления, использовавшихся в Нью-Йорке еще с довоенной эпохи. Однако это не означает, что радиаторное отопление неэффективно; с современным высокоэффективным котлом радиаторы могут соответствовать или даже превосходить эффективность более новых систем отопления. Радиаторы отличаются бесшумной работой, так как в них не используются воздуховоды и заслонки, что также сводит к минимуму распространение спор плесени и других загрязнителей воздуха. Только учтите, что радиаторы предназначены исключительно для отопления, поэтому для кондиционирования требуется отдельная установка. Моноблочные конечные кондиционеры (PTAC) являются обычным вариантом в старых зданиях, поскольку они автономны и не требуют гидравлических трубопроводов или линий хладагента.

Если вы имеете дело с существующей установкой и планируете модернизировать котел, может потребоваться дополнительная модернизация радиаторов, труб и дымохода:

Ремонт протекающих радиаторов Ремонт может быть очень сложным, если существующие радиаторы имеют секции с резьбовыми соединениями, и вам может потребоваться их полная замена. Однако в более поздних моделях используются вставные соединения, которые можно герметизировать.

Модернизация дымоходов: Старые дымоходы не всегда способны выдерживать дымовые газы современных котлов, и в этом случае их необходимо модернизировать с помощью вкладыша из нержавеющей стали. В противном случае внутри дымохода могут скопиться кислотные соединения, что в конечном итоге приведет к разрушению.

Модернизация и ремонт трубопроводов Некоторые старые здания страдают от утечек из-за многолетней коррозии, особенно в обратных линиях, несущих конденсат в паровых системах.

Котлы часто могут быть модернизированы и уменьшены: Отопительные системы в довоенное время, как правило, были завышенными, поскольку они рассчитывались на основе тепловой нагрузки здания с открытыми окнами. Уменьшение размеров обеспечивает дополнительную экономию энергии помимо той, которая достигается за счет более высокой эффективности устройства.

Паровые радиаторы могут быть привлекательным вариантом, если вы находитесь в районе, где Consolidated Edison предоставляет пар в качестве коммунальной услуги, поскольку вы можете избежать первоначальных инвестиций в бойлер. Зона обслуживания пара Con Edison охватывает территорию от 96-й улицы до южной оконечности Манхэттена. Имейте в виду, что паровые системы отопления бывают двух основных конфигураций:

• Двухтрубные системы имеют линию подачи пара и линию возврата конденсата.
• Однотрубные системы подают пар и отводят горячую воду по одной и той же трубе — это возможно, потому что пар поднимается вверх, а вода течет вниз.

Паровые радиаторы также могут быть модернизированы для использования горячей воды, но при этом существуют особые условия. В старых зданиях стоимость может быть очень высокой.

Трубопровод может потребовать значительных изменений: Переход на горячую воду может быть нецелесообразным для однотрубных систем, поскольку все радиаторы должны быть модифицированы, а обратный трубопровод должен быть проложен с нуля по всему объекту.

Необходимо добавить насос В отличие от пара, горячая вода не поднимается по трубопроводу сама по себе.
