вент зазор, пирог стены из газобетона с облицовкой кирпичом, оконных проемов

Содержание

1. Плюсы и минусы облицовки газобетона кирпичом
2. Конструкция стены из газобетона с облицовкой кирпичом
   1. Вариант 1 – с зазором, но без утеплителя
   2. Вариант 2 — пирог стены из газобетона с облицовкой кирпичом, утеплением и вент зазором
   3. Вариант 3 – утеплитель есть, но без вентиляции
   4. Вариант 4 – можно ли газоблок облицовывать кирпичом без вентзазора
3. Нужен ли утеплитель между газобетоном и кирпичом
4. Как правильно облицевать дом из газобетона кирпичом
   1. Если здание только строится
   2. Этапы облицовки по готовой стене
   3. Перевязка газобетона и кирпича
5. Заключение

Газобетон – материал особенный, благодаря пористой структуре, коэффициент его теплопроводности приближен по этому показателю к нарезанной поперёк волокон хвойной древесине. Это свойство повышает теплоэффективность ограждающих конструкций, но оно же является и ахиллесовой пятой, так как ячеистый материал неизбежно становится гигроскопичным и требует принятия соответствующих мер.

Идеальный вариант защиты — кирпич, который нередко используют для отделки фасадов. Обсудим особенности облицовки кирпичом дома из газобетона: расскажем о способах выполнения, их преимуществах и возможных недостатках.

Блочный газобетон – современный конструктивный материал, при невысокой себестоимости кубометра кладки обладающий прекрасными теплоизоляционными качествами и небольшой массой. Из-за открытых пор, образующихся вследствие реакции газообразователя с гидроксидом кальция, в толще затвердевшего камня может накапливаться влага. Она снижает уровень морозостойкости кладки и приносит множество других проблем, поэтому стены и нуждаются во внешней облицовке. Тем более что внешний вид неотделанной стены смотрится неэстетично, и многим не нравится.

Для отделки могут применяться любые материалы: от декоративного окрашивания — до монтажа длинномера типа сайдинга или вагонки. Можно и штукатурить, но большинство заказчиков сходятся во мнении, что лучший вариант отделки – это облицовка кирпичом дома из газобетона.

Вот в чём достоинства такого выбора:

1. Кирпич – материал самый долговечный, его срок службы исчисляется не десятками лет, а веками.
2. Обладает отменной механической прочностью и морозостойкостью.
3. Кирпичная кладка лучше всего защищает фасад от ветра, что особенно актуально при его утеплении минеральной ватой.
4. Облицовку можно производить как в процессе возведения стен, так и после — главное, чтобы это позволяла ширина фундамента.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Примечание: Кладка может свешиваться на ¼ ширины уложенного ложком вперёд кирпича (это 3 см), но нужно ещё учесть такое же расстояние для вент зазора.

Схема опирания кирпичной облицовки на фундамент

Одно из достоинств — эстетичный внешний вид кирпича. Для облицовки можно использовать варианты в цветном исполнении, с рельефом, глазировкой, торкретированной поверхностью, а также кирпичи, выполненные в нескольких оттенках для осуществления баварской кладки – вроде той, что показана на фото снизу.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

Такая облицовка улучшает эстетику газобетонного фасада, значительно увеличивает срок его службы. Насколько именно — зависит от соблюдения технологий, о которых и будет рассказано в этой публикации.

Всего существует четыре технологических варианта исполнения облицовки по газобетону. Два из них предусматривают вентиляционный зазор, а два обходятся без него. При этом утеплитель может присутствовать в пироге стены или теплоизоляция не предусматривается. Представим эти четыре схемы, и прокомментируем их с точки зрения теплоэффективности и экономичности стен.

Способ предполагает возведение стенки в полкирпича параллельно основной из газобетона, с закладкой в междурядное пространство армирующей сетки (когда кладка производится одновременно) или анкеров, если приходится облицовывать уже готовые стены.

Казалось бы, чего проще: воздух является хорошим теплоизолятором и не требует дополнительных расходов. По идее, вариант должен получиться выгодным – но так ли это?

Воздушный зазор имеется, а утеплителя нет

Вот основные недостатки такой облицовки:

• Чтобы теплозащита получилась качественной, толщину прослойки воздуха требуется рассчитывать, как и в случае с любым другим теплоизоляционным материалом. Чересчур активный воздухообмен тёплого воздуха с холодным вообще не даст никакого эффекта.
• В отсутствие в пироге теплоизоляционного материала, стены приходится проектировать более толстыми. Следовательно, опорная база для стен должна быть более широкой, что повлечёт увеличение расходов на фундамент и анкеровку кладки.
• Ничем не заполненные, образованные двумя стенками колодцы, заселяются насекомыми и грызунами, от которых даже установленные на продухи сетки не всегда спасают.

Это лучший вариант структурирования стены, при котором в её пироге присутствует и вентиляционный зазор, и утеплитель. Применяют этот способ при использовании любой разновидности минеральных ват, отличающихся высокой паропроницаемостью.

Структурирование стены с минераловатным утеплением

Если учесть, что повышенная паропроницаемость характерна и для газобетона, то эти два материала «нашли друг друга». Себестоимость стен при таком раскладе получается выше, но расчётная толщина меньше.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Примечание: Сегодня усиленно рекламируют такой утеплитель, как вспененный полистирол. Не станем оспаривать его достоинств, однако отметим, что для образования вентзазора нужна специальная опалубка. Вкупе с высокой ценой оборудования для заливки, себестоимость стен возрастёт почти вдвое.

Отсутствие воздушного промежутка под облицовкой утепляемой стены возможно только когда применяется листовой полимерный материал (пеноизол, ЭППС, ЭППУ) или пеностекло.

Вариант с утеплителем без вентиляции

При этом характеристики стен нисколько не ухудшаются, а их толщина ещё уменьшается, что даёт выгоду на устройстве фундамента.

Четвёртый вариант конструирования стены предполагает простую облицовку без утепления и устройства вентилируемого промежутка. Многие, кто строит дома самостоятельно, применяют этот способ, не понимая, что он не обеспечит стенам ни теплоизоляционные свойства, ни той самой долговечности, о которой говорилось выше. Почему?

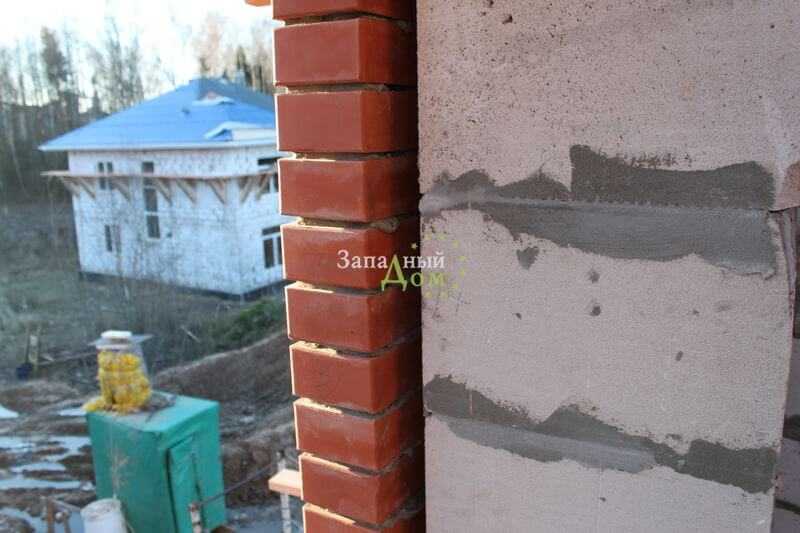

Укладка кирпича вплотную, без зазора

• В отапливаемом помещении всегда образуются пары, которые проникают в толщу стен. Если нет выхода, они накапливаются и конденсируются, и могут разрушить газобетонную кладку даже быстрее, чем если её оставить совсем без облицовки. Лучше всего этот способ отделки подходит для неотапливаемых помещений, которым требуется придать благородный вид.
• Тех, кто строит жилые дома, этот способ привлекает тем, что здесь меньше затрат на связи. Но чаще такой выбор связан с недостаточной толщиной фундамента уже эксплуатируемого дома, фасад которого решили обновить за счёт кирпичной облицовки.
• Нужно понимать, что коль для пара нет выхода, то и его вход в толщу ячеистобетонной стены должен быть ограничен. Это нивелируется не только применением пароизоляционных мембран, но и выбором непроницаемых для пара отделочных материалов.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Внимание: Увлажнённая конденсатом газобетонная кладка гораздо хуже сопротивляется теплопередаче. Думаем, это очевидный ответ на вопрос, можно ли газоблок облицовывать кирпичом без вент зазора.

Выше говорилось о способах устройства кирпично-газобетонных стен, в которых присутствуют и варианты с теплоизоляцией, и без неё. Так нужен ли утеплитель между газобетоном и кирпичом?

Вообще, стены толщиной от 300 мм с точки зрения тепловой эффективности — вполне нормальный вариант для многих регионов страны. Чтобы доутепление было целесообразным и не потянуло за собой ряд ненужных расходов, его необходимо подтвердить теплотехническим расчётом.

Однако многие строят свои дома самостоятельно, без какой-либо проектной документации. Нужно иметь в виду, утепление стены с применением материалов с низким коэффициентом паропроницаемости может спровоцировать увлажнение кладки под утеплителем. Чтобы этого не случилось, толщина утеплителя должна быть такой, чтобы она обеспечила минимум половину общего термосопротивления стены. Это можно определить только расчётом.

Чтобы не рисковать, лучше использовать для утепления минеральную вату, сквозь которую пары проходят ещё быстрее, чем через газобетон. Главное — не забыть про отверстия для воздухообмена в кирпичной кладке, а минвату можно взять любой толщины.

Пирог стены: газобетон, утеплитель и облицовочный кирпич

Ширина фундамента, на который всё это должно опираться, зависит от того, какая толщина стен из газобетона при облицовке кирпичом.

Если уж существует несколько вариантов структурирования стенового пирога, то и набор технологических операций в том или ином случае будет разным. Всё зависит от того, производится облицовка параллельно с кладкой блоков, или отделка осуществляется позже.

В процессе нового строительства обе кладки можно возводить одновременно, по всей толщине стены. При этом фундамент сразу заливается необходимой для этого ширины, верхний обрез цоколя обязательно гидроизолируется в два слоя. Обычно это наклеенный на битумную мастику рулонный материал.

Кто занимается такой работой впервые, неизбежно столкнётся с вопросом: «Надо ли всё делать одновременно, или следует первым выводить что-то одно: кладку из газосиликата или кирпича?». По форматам эти два материала несопоставимы. Кирпич мельче, в такой кладке больше швов на погонный метр высоту и они более толстые.

Бетонный блок по размерам более крупный, и чаще монтируется на клей, а не на раствор. Разницу усадок могут компенсировать только гибкие связи, они же позволяют реализовать все три перечисленных варианта.

Строительные нормативы на счёт порядка возведения особых указаний не дают, но существующая технологическая карта предусматривает сначала возведение основных стен, а потом уже их облицовку с утеплением и устройством воздушного промежутка шириной 30 мм. При этом необходимо выполнение таких технологических операций:

1. установки причального шнура с его последующей переустановкой;
2. раскладки вдоль стены кирпича;
3. изготовления или подачи готового раствора;
4. укладки связей для перевязки двух стенок;
5. укладки самих кирпичей;
6. расшивки кладочных швов;
7. контроля правильности кладки.

Для облицовки берут цельный кирпич, и кладут его с перевязкой швов на протяжённости ряда. Продухи для обеспечения вентиляции стен устраиваются в нижнем и верхнем (подкарнизном) рядах кладки. В каждом из них и на всех стенах должно быть минимум по 4 таких отверстия. Максимальное расстояние между ними – 4 м.

Нижние продухи можно сделать посредством укладки щелевого кирпича на ребро, так, чтобы воздух мог проникать в стеновое пространство сквозь щели. Некоторые мастера для устройства продухов оставляют незаполненными раствором вертикальные швы, что возможно благодаря ограничительной рейке.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

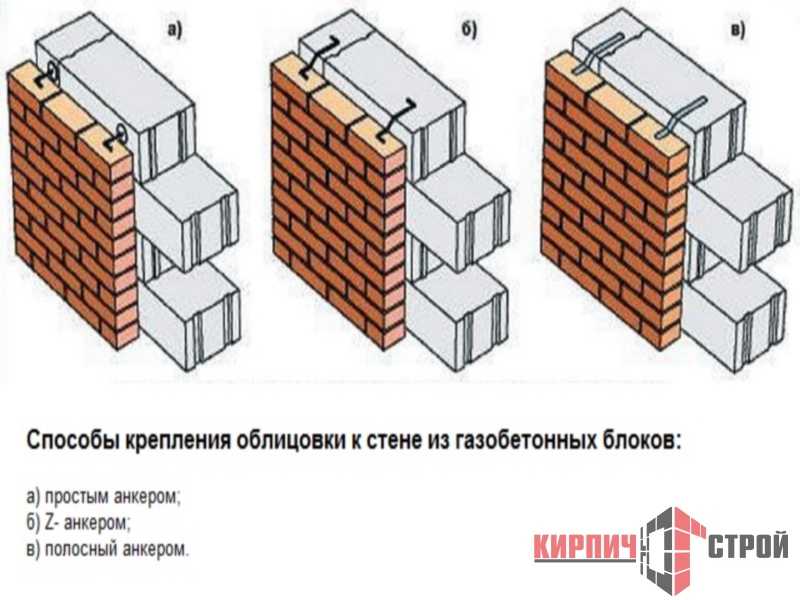

Разницу усадки двух материалов обеспечит применение гибких связей. Вот какие варианты могут использоваться в их качестве:

Материалы для связки стен	Комментарий
Скобы из нержавейки.	Это закладные элементы, изготавливаемые из арматуры диаметром 4-5мм. Они имеют отогнутые в разных плоскостях концы, которые закладывают в каждый третий ряд облицовки с шагом 0,75 м.
Анкеры из нержавеющей стальной полосы.	Имеют Т-образную форму, удобно закладывать в вертикальные ряды.
Сетка арматурная.	Для связки стенок может использоваться стальная сетка из проволоки диаметром 4-6 мм, с ячейкой не более 50*50 мм. Её устанавливают в каждом шестом ряду кирпичной кладки.
Арматура из базальтопластика и стеклопластика.	Закладывают в швы через каждые 60 см по высоте стенки, и через 70-100 см по длине ряда. Глубина закладки 70-80 мм, на 1 м² расходуется порядка 4-5 штук.
Turbo Fast – спиралевидные гвозди.	Один конец забивается в тело газобетона, а другой – закладывается между рядами кирпича. Их удобно использовать, когда облицовка дома из газобетона кирпичом производится после возведения стен.
Перфорированная стальная полоса.	Устанавливается в процессе кладки газобетона и имеет толщину не более 2 мм. Полосу прибивают к горизонтальной поверхности гвоздями, оставляя вторые концы свободными – их потом заводят в швы кирпичной кладки. Расходуется 4 шт/ м².
Гвозди нержавеющие.	Имеют длину от 120 мм, и забиваются в газобетон попарно, под углом друг к другу (45 градусов).

Если решено построить дом из газобетона, либо облицевать самостоятельно кирпичом уже эксплуатируемый, уделите особое внимание качеству заполнения швов раствором, вертикальности кладки, правильности положения в ней каждого кирпичика. Очень важно соблюдать толщину швов, которая по вертикали должна составлять 10 мм, а по горизонтали – 12.

Пример анкерования базальтопластиком

Те швы, в которые закладываются связи, могут быть чуть толще. В этом случае, их размер зависит от диаметра анкера или толщины полосы. Шов по толщине может превышать этот размет на 4 мм, но его максимальная толщина не должна быть более 16 мм. Только соблюдение этих требований даст нужный результат и позволит получить тёплый и эстетичный фасад.

Газоблок + кирпич – третий не лишний?

Повышение доступности жилья — один из двигателей прогресса в стройиндустрии. В условиях конкуренции застройщики стремятся удешевить стоимость строительства за счет использования современных материалов и технических решений. Например, в последние десятилетия в нашей стране приобрели большую популярность двуслойные стены из газобетона и кирпича. Облицовочный кирпич придает таким домам внешнюю респектабельность, а легкий и достаточно теплый газобетон отвечает, в том числе за комфорт. Двуслойные стены дешевле полностью кирпичных, а архитектурный образ здания мало отличается. Но обеспечат ли такие стены необходимый комфорт и долговечность дома? Разбираемся вместе с экспертом – техническим специалистом по коттеджному и малоэтажному строительству Корпорации ТЕХНОНИКОЛЬ Александром Плешкиным.

Прослужит ли дом нескольким поколениям?

Долговечность – один из важных критериев при выборе технологий для строительства дома. В «Инженерно-строительном журнале» №8 (2009 г) приведены результаты испытаний газобетонных стен с кирпичной облицовкой. Выводы ученых удивляют: срок службы такой стены составляет от 60 до 110 и более лет. Испытывались материалы одного качества в условиях одного и того же региона. Как выяснилось, столь заметная разница обусловлена технологией применения материалов: увеличить срок эксплуатации позволяет наличие вентиляционного зазора между слоями стены.

«Вообще отделка газобетона кирпичом без вентиляционного зазора допустима только для неотапливаемых помещений. В противном случае из-за разницы температур теплый и влажный воздух из помещения устремится наружу, пар начнет скапливаться между слоями стены, разрушая и кирпич, и газобетон, — комментирует Александр Плешкин. – Наличие вентилируемого зазора, обеспечивающего циркуляцию воздуха (его вход у основания и выход наверху здания) позволит беспрепятственно выводить водяной пар. Срок службы таких домов заметно выше при наличии слоя теплоизоляции, который выведет точку росы из газобетона и увеличит термическое сопротивление всей конструкции».

Погода в доме

В том, что погода в доме главней всего, мало кто сомневается. Считается, что для теплых регионов стена из газобетонных блоков толщиной 300–400 мм и облицовкой в половину лицевого кирпича укладывается в нормативные требования. Соответственно, в доме должно быть достаточно тепло и уютно. Но по факту зимой жители таких домов очень часто вынуждены использовать всевозможные системы отопления. Особенно в первые годы после постройки, когда дом «сохнет». Учитывая стоимость электроэнергии, для семейного бюджета такой способ согреться может быть накладным. Кроме того, из-за нарушения температурно-влажностного режима дома микроклимат в помещении становится хуже, образовывается сырость и плесень, особенно в углах и на стыках «пол-стена-потолок».

Результаты проводимых Службой Качества ТЕХНОНИКОЛЬ тепловизионных обследований объектов говорят о некоторых проблемах, связанных с эксплуатацией домов, построенных по технологии, которая не предусматривает вентиляционный зазор и слой утепления между газобетоном и кирпичом.

Например, в марте 2016 года проводилась тепловизионная съемка фасада жилого комплекса в Московской области.

Данные по объекту:

Тип объекта – таунхаус на стадии эксплуатации;

Дата сдачи объекта – 30 ноября 2015 г.;

Дата проведение осмотра – 1 марта 2016 г.;

Конструкция фасада – газобетонный блок (400 мм) + облицовочный кирпич (120 мм), утепление отсутствует.

«Влажные пятна на фасаде могут быть следствием двух причин, — комментирует Александр Плешкин. — Возможно, мокрые процессы внутренних отделочных работ производились в холодное время года. В данный период кладка еще не успела высохнуть. Также отсутствуют входные и выходные отверстия для создания движения воздуха в вентилируемой кладке. Паровоздушная смесь, которая проникла в кладку из внутренних помещений, встретилась с отрицательной температурой на улице, в результате чего выпала в виде конденсата — воды. Вторая возможная причина образования локальных пятен — наличие мощных теплопроводных включений, которые и выступили в качестве источника конденсата в большом количестве».

Почему расчеты расходятся с фактами?

При использовании тепловизионной съемки были выявлены тепловые потери в местах примыкания стены к кровле, цокольной части, и по контуру плит перекрытий по всему периметру фасада.

«Это связано с тем, что на стадии проектирования теплотехнический расчет фасада соответствует нормам по тепловой защите зданий. Нюанс в том, что расчеты проводятся по глади фасада, без учета мест сопряжений и примыканий плит перекрытий со стеной, окнами, устройства армапоясов и мауэрлатов и так далее. Также не стоит забывать про учет теплопотерь при укладке блоков – в швах в большинстве случаев используется классический цементно-песчаный раствор, реже — специальный тонклослойный клеевой, но вне зависимости от выбранного типа данный способ соединения блоков создает мосты холода, которые и могут спровоцировать конденсацию паров остаточной строительной влаги. Если еще учитывать теплопотери через неоднородности, то получаем уже критические значения», — объясняет эксперт.

Результаты расчетов с учетом всех теплопроводных включений будут приведены ниже, но то, что они будут отличаться от изначальных расчетов, подтверждается результатами тепловизионной съемки.

На фотографиях ниже наглядно демонстрируются теплопроводные включения (так называемые тепловые мосты) через плиты перекрытия, цоколь и сопряжения фасада с крышей, а также нарушения технологии строительства.

Ситуацию хорошо объясняют результаты испытаний тепловой однородности двуслойных стен, проведенных экспертами из Санкт-Петербурга А. С. Горшковым, П. П. Рымкевичем и Н. И. Ватиным. Они провели расчет приведенного сопротивления теплопередаче наружных стен типового многоквартирного жилого здания с конструктивной монолитно-каркасной схемой и двухслойными стенами из газобетона с наружным облицовочным слоем из кирпича в Санкт-Петербурге. Полученное значение 1,81 м2•°С/Вт не соответствуют не только требуемым 3,08 м2•°C/Вт, но и даже минимально допустимым нормативным требованиям 1,94 м2•°C/Вт. Различия в коэффициентах теплотехнической однородности исследователи объясняют различиями использованных в проекте конструктивных решений, количественного и качественного состава теплопроводных включений с учетом их геометрической формы. То есть учитываются все так называемые мостики холода, которые присутствуют в проекте: вид и материал крепежа, плиты перекрытия, стыки, обрамления и примыкания к стенам и окнам и так далее. Довольно распространен случай, когда теплотехническая неоднородность стеновой конструкции на реальном объекте еще ниже расчетной, потому что зависит от качества монтажа: наличие трещин, разломов, выбоин и иных дефектов изделий из газобетона может приводить к перерасходу строительного раствора, который выступает в качестве дополнительного теплопроводного включения, не учитываемого при расчете.

В итоге мы получаем, что фактический коэффициент теплотехнической однородности существенно меньше, чем расчетное значение. Разница может составлять до 47%. Приведенное сопротивление теплопередаче подобных конструкций может быть меньше нормативного значения до 70%, что требует либо увеличивать толщину газобетонных блоков в составе двухслойной стеновой конструкции, либо использовать промежуточный слой из теплоизоляционных материалов.

«Результаты испытаний говорят о том, что закладываемый при проектировании коэффициент теплотехнической однородности 0,9 для стен из газобетона и кирпича для многих случаев является завышенным. Кроме того, проектировщики пользуются необоснованными значениями теплопроводности газобетона, — комментирует Александр Плешкин. — По факту такая конструкция не обеспечивает необходимое термическое сопротивление стен. Создать комфортный микроклимат, сократить размеры коммунальных платежей и повысить долговечность стен из газобетона и кирпича можно, благодаря включению теплоизоляции между газобетонным и лицевым (облицовочным) слоями. При выборе теплоизоляционного материала для конструкций такого рода особое внимание необходимо уделять значению сопротивления паропроницанию. Оно должно быть, как минимум на порядок меньше сопротивления паропроницанию несущего слоя наружной стены. Утепление стены из газобетона экономически обосновано и выгодно по сравнению с увеличением толщины газобетонной стены, при увеличении которого дополнительно нагружается фундамент и уменьшается полезная площадь помещений».

Влажность – важно ли это?

Хотелось бы отдельно отметить темы теплопроводности и влажности изделий из газобетона, которые являются сильными абсорбентами влаги, то есть могут впитывать значительное количество воды.

«Их фактическая влажность в начальный период эксплуатации может значительно превышать расчетную, это связано не только с процессом производства, транспортировки и складирования материала, но и с мокрыми процессами, которые происходят в доме во время его стройки – заливка стяжки, выравнивание стен и так далее. В этой связи теплопроводность изделий из газобетона может оказываться выше по сравнению с принятыми в проекте расчетными значениями, т. к. теплопроводность материала зависит от содержания влаги. Сложно поддается прогнозу количество лет через которое дом «выйдет» на проектные показатели. Это будет зависеть от климата, условий эксплуатации помещения и конструктивного решения стены – наличие вентиляционного зазора и правильно подобранных изоляционных слоев с точки зрения паропроницаемости. При грамотно спроектированной и выполненной конструкции выход на рабочий режим такой конструкции не должен превышать одного – двух лет», — комментирует Александр Плешкин.

Следует обращать пристальное внимание на вопрос испытания коэффициентов теплопроводности газобетона, а именно на условия влажности, при которых проводятся испытания.

Показатель теплопроводности определяют по ГОСТ 7076-99 «МАТЕРИАЛЫ И ИЗДЕЛИЯ СТРОИТЕЛЬНЫЕ. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме». В данном документе расчеты проводятся для материала в сухом состоянии, не регламентируется при какой весовой влажности материала необходимо проводить испытания. Некоторые производители газобетона проводят испытания на теплопроводность материала ссылаясь на ГОСТ 31359-2007 «Бетоны ячеистые автоклавного твердения», в котором указаны значения весовой влажности, при которой производятся измерения: для условий «А» весовая влажность составляет 4%, для условий «Б» — 5%.

Согласно СП 23-101-2004 «Проектирование тепловой защиты зданий» Приложение Д (или СП 50.13330.2012 «Тепловая защита зданий», Приложение Т) весовая влажность газобетона значительно превышает значения ГОСТ 31359-2007: для газо- и пенобетона плотности 1200;1000;800 весовая влажность составляет: 15% для условий «А» и 22% для условий «Б».

Расчетный коэффициент теплопроводности газобетона значительно занижен по сравнению с фактическим. Данный факт связан не только с особенностями использования материала в условиях влажности, но и с самой методикой испытаний теплопроводности газобетона — влажность при испытаниях снижена в 3,75 — 4,4 раза.

Такая разница в значениях влажности говорит о том, что после возведения конструкции газобетон на протяжении определенного периода времени достигает нормируемых значений равновесной весовой влажности, которая значительно выше той, при которой проводятся испытания теплопроводности материала.

В результате фактическое значение сопротивления теплопередаче здания не совпадает с расчетным. Данный факт говорит о снижении энергоэффективности здания и увеличении эксплуатационных затрат на отопление и кондиционирование.

«Таким образом, с помощью газобетона и кирпича вполне можно создать респектабельный, теплый и долговечный дом, — резюмирует Александр Плешкин. — Но только при строгом соблюдении технологии проектирования тепловой оболочки здания с учетом всех теплопроводных включений, корректных показателей влажности газобетона, которую он приобретет в процессе эксплуатации, а также при обязательном наличии теплоизоляционного слоя и вентиляционного зазора».

AAC против ICF Construction: в чем разница, плюсы и минусы?

Стеновые системы из изолированной бетонной опалубки (ICF) и автоклавного ячеистого бетона (AAC) представляют собой современную альтернативу традиционным деревянным или бетонным кладочным элементам (CMU). ICF и AAC заявляют, что предлагают строителям более простой, быстрый и гибкий метод строительства, чем традиционные методы, экономя время и деньги. Кроме того, стеновые системы ICF и AAC предлагают экологически чистую, огнестойкую и звукоизоляционную конструкцию.

Однако ICF, как и блоки Fox, имеют несколько преимуществ по сравнению с AAC. В частности, ICF обеспечивает значительно большую энергоэффективность, устойчивость к стихийным бедствиям и долговечность, а также качество воздуха в помещении (IAQ), чем AAC.

Цементно-каменный сборный автоклавный газобетон заводского производства (AAC) сочетает в себе песок, цемент, известь, воду и расширительный агент (например, алюминиевый порошок) для формирования 8-дюймовых блоков, панелей или специальных форм, все формованные и разрезать точно на размерные единицы. Кроме того, газобетон содержит миллионы мельчайших воздушных ячеек (80 процентов от общего состава), что обеспечивает его изоляционную способность R-8 — лучше, чем у кирпича, бетона или других изделий из каменной кладки.

Стоимость блоков AAC

По состоянию на 2018 год базовый блок AAC размером 8 x 8 x 24 дюйма стоит от 2,20 до 2,50 долларов США за фут2; На 10-25 процентов больше, чем стандартные бетонные блоки. Тем не менее, легкий вес газобетона упрощает обращение с ним и его установку, что снижает трудозатраты по сравнению с CMU.

Формы и размеры газобетонных блоков

Блоки газобетонных блоков бывают в виде панелей, блоков и специальных форм. Блоки укладываются аналогично CMU, а панели устанавливаются вертикально, охватывая всю высоту здания.

• Панели простираются от пола до потолка до 20 футов, имеют ширину 24 дюйма и толщину 6, 8, 10 и 12 дюймов (толщина 4 дюйма для интерьеров). Как правило, рабочие размещают вертикальные ячейки по углам, по обе стороны от проемов, на расстоянии от 6 до 8 футов вдоль стены. Однако из-за большого веса панели вам понадобится кран для их установки.

• Блоки высотой 8 дюймов и длиной 24 дюйма бывают толщиной 4, 6, 8, 10 и 12 дюймов и весом около 33 фунтов. Рабочие укладывают первый ряд газобетонных блоков в традиционном глиняном слое, выравнивая по окончании. Последующие ряды укладывают зубчатым шпателем на наносимый тонкосхватывающийся раствор. К счастью, прецизионно вырезанные блоки позволяют легко держать стену ровной и вертикальной во время установки.

AAC предлагает несколько специальных форм:

• Перемычки или U-образные соединительные балки толщиной 8, 10 и 12 дюймов без раствора на вертикальных краях

• Полые блоки создают вертикальные армированные ячейки для цементного раствора

Преимущества автоклавного газобетона

Стены из газобетона имеют ряд преимуществ для строителей: простота монтажа, экологичность, огнестойкость и энергоэффективный.

Простота установки газобетонных блоков

Легкие газобетонные блоки сочетают в себе изоляционные и конструкционные возможности, предлагая каменщикам быстрый и простой способ установки стены по сравнению с тяжелыми бетонными кладочными блоками, экономя время, деньги и уменьшая травматизм на строительной площадке.

Кроме того, легкие/ячеистые свойства газобетона позволяют легко его резать, придавать форму и строгать, использовать винты и гвозди, а также прокладывать каналы для прокладки электрических кабелепроводов и водопроводных труб меньшего диаметра. Эти функции обеспечивают гибкость дизайна и конструкции AAC, облегчая настройку в полевых условиях.

Резка и формовка газобетонных блоков с помощью простых ручных и электрических инструментов снижает риск для здоровья, связанный с шумом и пылью, по сравнению с высокоскоростными алмазными пилами, используемыми для резки монолитных металлоконструкций.

Экологически чистые газобетонные блоки

Изготовленные из натуральных продуктов, перерабатываемые газобетонные блоки обеспечивают разумную теплоизоляцию. Однако на его производство уходит много энергии, но на 50 процентов меньше, чем на изделия из бетона.

Огнестойкий газобетон

Негорючий газобетон толщиной восемь дюймов выдерживает четыре часа; не горит и не выделяет ядовитых паров.

Высокое звукопоглощение для стен из газобетона

Легкий вес газобетонных блоков способствует значительному снижению шума как от наружного шума, так и от шума между помещениями.

Минусы автоклавного ячеистого бетона

Прежде чем выбрать стеновую систему из газобетона, домовладелец должен рассмотреть следующие проблемы: ограниченная доступность, более низкие показатели прочности и изоляции, а также водопоглощение.

• Ограниченная доступность AAC может затруднить поиск, хотя производители отправят продукт.

• При полной укладке AAC создает стены с монолитной прочностью и характеристиками. Однако по сравнению с большинством бетонных изделий или систем более низкая прочность газобетона требует армирования блоков или панелей газобетона в несущих конструкциях.

• AAC обеспечивает только минимальное значение R и требует применения дополнительной сплошной изоляции для соответствия требованиям энергетического кодекса.

• Влагопоглощающий и рассыпчатый газобетон требует покрытия наподобие штукатурки или другого защитного покрытия на его поверхности, такого как штукатурка и толстослойное покрытие, керамическая плитка и облицовка из цельного или тонкого кирпича для предотвращения разрушения при хранении на открытом воздухе элементы.

Строители используют ICF, такие как Fox Blocks, для стеновых систем выше и ниже уровня земли для всего, от одно- и многоквартирных жилых домов, школ, складов, офисных зданий, больниц, кинотеатров и многого другого. ICF производят высокопроизводительные, долговечные и энергоэффективные здания (R-22 CI), соответствующие требованиям ASHRAE 90. 1 и 2021 IECC, если не превосходящие их. Кроме того, быстрая и простая конструкция ICF обеспечивает безопасную рабочую среду, экономя время и деньги и ограничивая риск получения травм.

Стоимость строительства ICF

ICF, по своей сути, предлагают больше для сборки стены с непрерывной изоляцией, воздушным барьером и ингибитором пара. Эти дополнительные преимущества делают удельную стоимость за кв. больше, чем единица AAC. К счастью, затраты на рабочую силу для установки ICF дешевле, чем затраты на квалифицированную кладку для установки AAC, и ICF обеспечивают долгосрочные финансовые выгоды, компенсируя первоначальные затраты на строительство.

Формы МКФ

Многие производители предлагают изоляционные бетонные формы (ICF) в виде блоков и панелей:

• Блочные системы ICF состоят из полых панелей с открытыми концами (часто изготовленных из экструдированного пенополистирола или пенополистирола), разделенных шестью-восемью дюймов армированной арматуры. Перед заливкой бетона блокирующие элементы укладываются всухую, как при строительстве из кирпичей Lego. После затвердевания бетона внутренние и внешние полистироловые панели ICF создают постоянный внешний каркас. Эти панели позволяют устанавливать водопроводные и электрические кабели позже в процессе строительства.

• Панельные системы ICF, часто применяемые для подъемно-откидных конструкций, предусматривают горизонтальную заливку стен на плиту перекрытия конструкции на стройплощадке. Кран поднимает панели на место, где стальные скобы временно закрепляют панели, пока рабочие не смогут приварить постоянные крепежные детали к стыкам панелей, линии крыши и опорам.

6 Преимущества конструкции ICF

Прочная, гибкая и простая в установке конструкция ICF создает современные конструкции, которые обеспечивают энергоэффективность, долговечность, устойчивость к стихийным бедствиям и хороший IEQ. По этим причинам многие из сегодняшних архитекторов, подрядчиков и владельцев зданий и домов предпочитают строительство ICF другим методам возведения стен.

В недавнем отчете ожидается, что рынок ICF в Северной Америке вырастет более чем на 5 процентов в период с 2016 по 2026 год, что обусловлено потребностью в энергоэффективных и устойчивых к стихийным бедствиям зданиях, а также растущим спросом на высотное строительство. раз.

1. Быстрый и простой монтаж

МКФ, такие как блоки Fox, предоставляют строителям быстрый и простой метод возведения надземных и подземных стен, экономя время и деньги.

Стены Fox Blocks сочетают в себе пять этапов строительства: конструкция, воздушный барьер, конструкция, пароизоляция, непрерывная изоляция и крепление. Настенная система «все в одном» снижает потребность в управлении несколькими сделками, значительно ускоряя время доставки при достижении целей проекта.

Кроме того, прочность и гибкость конструкции ICF подходят для зданий большинства размеров, стилей и планов. Простота резки и формирования ICF позволяет создавать индивидуальные конструкции, такие как большие проемы, соборные потолки, изогнутые стены, длинные потолочные пролеты и нестандартные углы.

2. Экологически чистые ICF

Экологически чистые ICF, такие как Fox Blocks ICF, не содержат летучих органических соединений (ЛОС), которые могут ухудшить качество воздуха в помещении. Кроме того, блоки Fox способствуют устойчивости конструкции, поскольку они содержат не менее 40 процентов переработанного содержимого по весу.

Прочность и устойчивость ICF обеспечивают несколько важных компонентов, устойчивых к стихийным бедствиям, что снижает затраты и проблемы, связанные с ремонтом или даже восстановлением.

МКФ, как и блоки Fox, обеспечивают пассивную противопожарную защиту, которая ограничивает распространение пламени во время пожара. Стены ICF не горят, не гнутся и не размягчаются, как сталь.

Стеновые системы ICF из железобетона, армированного сталью, обеспечивают непрерывный путь нагрузки. Во время сильного ветра траектория удерживает стены, крышу, полы и фундамент вместе, перемещая силу от крыши, стен и других компонентов здания к фундаменту и, наконец, к земле.

Стены ICF также препятствуют проникновению переносимого по воздуху мусора в стенную систему во время сильных ветров.

Отвесные стены конструкций ICF проходят по всей высоте и со всех сторон здания, что делает их сейсмостойкими. Во время землетрясения стены ICF эффективно сопротивляются интенсивным боковым (латеральным) силам в плоскости, которые толкают верхнюю часть стены в одну сторону, в то время как нижняя часть остается неподвижной или толкается в противоположном направлении (раскалывая стену).

4. МКФ способствуют достижению высокого уровня IEQ

Конструкции МКФ создают здоровые и удобные конструкции и могут улучшить самочувствие и производительность жильцов.

• Влагостойкие стенки ICF сводят к минимуму, если не предотвращают, рост нездоровой плесени.

• Стеновые системы ICF ограничивают передачу звука снаружи внутрь конструкции.

5. Энергоэффективное строительство ICF

Тепловая масса и высокие R-значения ICF способствуют созданию плотных тепловых ограждающих конструкций зданий, создавая комфортные здания и дома с меньшими затратами на коммунальные услуги.

ICF создают прочные непрерывные монолитные бетонные стены (проницаемость 1,0) и управляют накоплением влаги в стеновой системе, предотвращая рост нездоровой и разрушающей структуру плесени и гниения.

Недостатки конструкции ICF

Структура ICF выглядит так же, как структура AAC, однако ICF производят более широкие стены (11+ дюймов), чем стены AAC (8 дюймов). Следовательно, здание со структурой ICF увеличит габаритные размеры и площадь здания.

Простые в установке, МКФ Fox Blocks представляют собой идеальный продукт для строительства экологически безопасных, устойчивых к стихийным бедствиям, прочных конструкций с превосходным качеством внутренней среды. Простая в установке конструкция AAC обеспечивает некоторые из этих функций, но им не хватает прочности, чтобы противостоять многим стихийным бедствиям, и влагостойкости, что приводит к дорогостоящему ремонту и вредной для здоровья и структурно разрушающей плесени.
Свяжитесь со специалистами Fox Blocks сегодня, чтобы помочь ответить на ваши вопросы о строительстве из газобетона и ICF.

Изолирующие полые стены| Журнал по бетонным конструкциям

• Главная >

• Как сделать >

• Изолирующие полые стены

Практическое руководство

Опубликовано:
000Z» itemprop=»dateCreated»> 01 января 2001 г.

Вопрос: В пустотелой стене, лучше ли укладывать изоляцию на внутреннюю сторону опоры блочной стены так, чтобы она была ближе к интерьеру здания и чтобы полость оставалась полностью открытой, или лучше укладывать изоляция в полости? Будет ли изоляция в полости способствовать образованию мостиков из раствора?

Ответ: Лучшее место для укладки изоляции в пустотелой стене – это полость. Вы можете поддерживать свободное дренирование полости с помощью надлежащей детализации и методов строительства. Я видел, как многие проектировщики используют жесткую изоляцию толщиной 2 дюйма с 4-дюймовой полостью. Это оставляет 2-дюймовое дренажное пространство между внешней поверхностью изоляции и внутренней поверхностью кирпича.

Ассоциация кирпичной промышленности в Технических примечаниях по строительству кирпича 21 утверждает, что «расстояние в свету от задней стороны кирпича до внешней стороны изоляции должно быть не менее 1 дюйма». В этой технической заметке далее говорится, что «выступы раствора не должны соприкасаться с изоляцией, так как это прямой путь для воды». Этот подход может быть очень эффективным при условии, что вы устанавливаете изоляцию в секциях высотой 16 дюймов или 2 фута по мере возведения стены. После возведения обеих перемычек на нужной высоте установите изоляцию так, чтобы доски помещались между рядами стеновых анкеров.

Необходимо соблюдать осторожность, чтобы капли раствора не скапливались на верхней поверхности ранее установленной изоляции. Этот верхний край вместе со стенными анкерами создает выступ, который заполняет большую часть полости. Это естественное место, где скапливается раствор. Перед установкой изоляции необходимо осмотреть полость и удалить капли раствора с верхней части ранее установленной изоляции. Когда оба стержня собраны вместе, важно разместить изоляцию на лицевой стороне резервного стержня. Изоляция должна быть либо приклеена к внешней поверхности опоры, либо закреплена на месте каким-либо другим способом.

Если перед укладкой облицовочного шпона устанавливаются опорная стенка и изоляция, между лицевой стороной облицовки и наружной поверхностью изоляции должен быть зазор шириной 2 дюйма, либо на лицевой стороне изоляции должен быть установлен дренажный мат. Если дренажный мат не используется, капли раствора могут легко перекрыть 1-дюймовую полость.

Когда резервная сетка и изоляция устанавливаются перед внешней стропой, стыки в изоляции можно заклеить лентой. Это создает барьер внутри стены, который обеспечивает лучшую устойчивость к проникновению воды и может улучшить тепловые характеристики стеновой системы.

Если изоляция расположена напротив внутренней поверхности опорной каменной стены, тепловые характеристики системы снижаются. Изоляция на линиях пола нарушается, создавая тепловой мост. Отсутствие изоляции создает более холодную область в верхней и нижней части наружных стен в зимние месяцы.

Кроме того, многие коды не позволяют использовать пенопластовую изоляцию внутри стеновой системы.
