Облицовочная кладка оконного проема: кирпичная кладка оконных проемов

Красивый прием, который выделяет оконную конструкцию – это кладка оконных проемов. Применима для кирпичных и бетонных сооружений. Несет не только декоративную функцию, но придает прочность, долговечность конструкции. При помощи кирпича устанавливаются перемычки. Для неопытного человека манипулировать этим продуктом сложно. Но всему можно научиться, стоит только захотеть. Статья ознакомит со всеми этапами строительной технологии.

 Облицовочная кладка оконного проема: основные функции

На сегодняшний день, строительство промышленных, бытовых объектов осуществляется по определенным стандартам. Оконные зоны бывают прямоугольными или квадратными. Размеры зависят от прочности конструкции здания. Собственник может их переделывать, декорировать, соблюдая монолитность, надежность несущих стен.

Современная кирпичная кладка оконных проемов несет такие функции:

• эстетичность. Прячет скучный вид откосов;
• уникальность. Придает оригинальность конструкции;
• теплоизоляция;
• дополнительная прочность.

Самое главное – соблюдение пропорций, симметричности. Иначе получится диссонанс всего здания. Посмотрите на фото и сами убедитесь. Лучше всего, оформление окон кирпичом отложить до того времени, как дом даст усадку.

Важно! До начала облицовочных манипуляций, убедитесь в симметричности оконных зон.

Увеличение отверстия для окна

Небольшие отклонения следует ликвидировать. Чтобы соблюсти симметричность окошек различной ширины, следует подрезать укладку по вертикали более узкого проема. Выполняется болгаркой с алмазной резкой. Перемычка окна закрывает проем с каждой стороны на 0,5 метра, если подрезать на 1/4 кирпича, то целостность конструкции не нарушится. Эту же четверть можно выложить вдоль простенка для уменьшения его ширины.

Как видим, чтобы удалить 1/4 простенка, никаких дополнительных опор для перемычки не требуется. Если предстоят глобальные изменения, будь то сильное расширение или объединение двух отверстий в одно, руководствуйтесь прилагаемыми инструкциями.

Такие работы требуется согласовать, т.к. это считается перепланировкой. Обычно разрешение берется в жилищной инспекции либо в архитектурном отделе.

Кирпичные сооружения делятся на два типа:

• с перемычками в виде арок;
• с перекрытиями из бетона.

Манипуляции по расширению первого типа сложные. По цене получаются дорогими. Увеличивать приходится “и вширь, и в высь”. Демонтируется вся надпроемная” замковая”, “клинчатая” части.

Чтобы расширить отверстие по второму типу, необходимо удалить старую, которая защищает основание от осыпания. Установить новую, длиннее прошлой. Изготавливается из сваренных металлических уголков.

Внимание! Если кладка старого образца некачественная, то удаляются ее объемные куски. По боковым сторонам нужно выложить новые откосы. При условии, что кладка хорошая, стенки просто подравнивают.

Впоследствии проводят действия по увеличению размеров окошка. Выдалбливать углубление под свежее перекрытие следует как с внутренней, так и с наружной стороны до центра стенки. Опорную часть углублений выправляют строительной смесью. По окончании схватывания в отверстия монтируют консоль, расклинивают, делают подставки.

Устанавливают новенькое окно. Необходимо соблюдать точность, чтобы окно не получилось кривым. Кладка над оконной зоной и поставленная балка заклиниваются. Можно разбирать прошлые откосы.

Для объединения двух окошек, монтаж перемычки происходит аналогичным способом. Дополнительно подпирается центральный простенок. Когда углубления под перекрытие готовы, простенок подрезают. Окончательно демонтируют после установки консоли перемычки. При толстой стене перекрытие состоит из трех консолей: две по наружной стороне, одна по центру, ее устанавливают снизу.

Затем все закрепляется поперечинами, осуществляется облицовочная кладка оконного проема сооружения.

Обрамление декоративными элементами

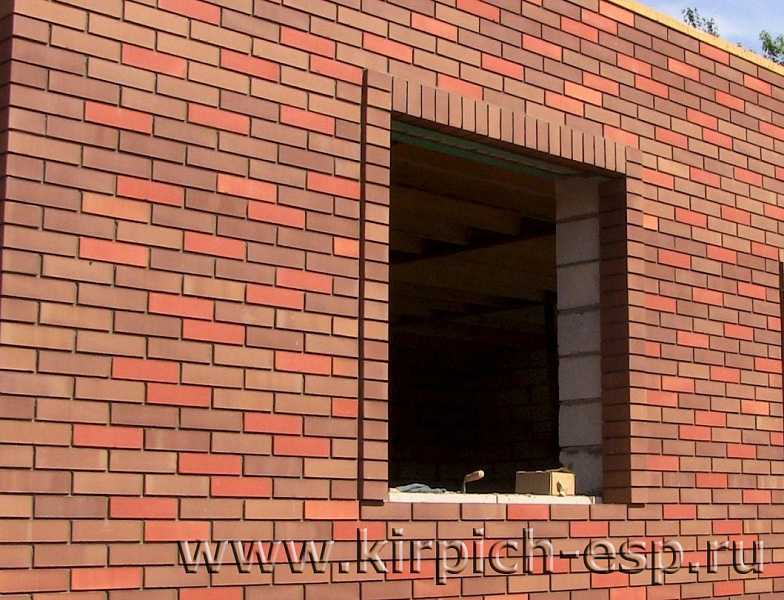

Классическая облицовка в 1/4 кирпича производится при выстраивании несущих устройств, замене окон. У прямоугольных окошек легче выполнить облицовывание по металлическому перекрытию, в форме уголка. Материал покрывается специальной антикоррозийной пропиткой.

Чтобы придать округлость окошку применяют трафареты из дерева. По ним выкладывают кирпичное изделие.

1/4 получается таким образом, кирпичину выносят за поверхность стены на 6 см. Этот архитектурный элемент закрывает неприглядность стыков. Появляется дополнительное место для уложения теплоизоляционных материалов.

Есть много вариантов облицовки. Изделие кладут не только на ребро, но и вертикально. Цветовая гамма, габариты могут меняться. Формируется узор, похожий на поле для шахмат, зубцы. Таким образом можно выложить части окон, фасад здания, включая дверной проем. Получится ультрамодный“ 3Д формат”.

Способы обкладки

Облицовывание окна или кирпичная кладка не доставит особых трудностей, если все спланировать правильно, использовать качественные материалы, инструменты. Соблюдать симметричность, пропорциональность.

Выделяют два метода облицовки надоконных частей:

• черновая;
• чистовая.

Первая делается, когда за работу берется непрофессионал. Получаются большие неровности, зазоры. Приходится скрывать под слоем декоративной штукатурки.

Вторая предполагает использование высокоточных материалов. Укладка осуществляется с точностью до миллиметра. Финишная отделка не требуется. Выбор способа отделки определяется разновидностью приобретенного кирпича, своими способностями.

Виды облицовочного материала

Современная кладка оконных проемов из облицовочного кирпича отличается многообразием форм, видами материала.

Наиболее распространенные разновидности кирпича:

• гиперпрессованный закругленный. По крепости находится между бетоном и натуральным камнем;
• фасонный пустотелый. Отличается многообразием форм, пустот. Грани скошены, что придает дополнительную красоту кладки;
• клинкерный рельефный. Имеет высокие теплоизоляционные свойства. Отличается дорогой стоимостью, т.к. производится из редких сортов глины;
• глазурованный. Глянцевая лицевая поверхность обладает защитными функциями от попадания влаги. Очень прочный. Имитирует дерево, камень, ткань. У него самая высокая стоимость;
• силикатный. Наиболее бюджетный. Отличается низкой прочностью. Внешне выглядит непривлекательно.

Как видите, ассортимент достаточно широкий. Можно выбрать подходящий вариант и сделать практичную, эффектную облицовку вокруг оконного проема, двери.

Необходимые инструменты

Оконную зону можно изменить после окончания строительства дома и во время поднятия несущих конструкций. Инструменты требуются различные. Обусловлено это тем, на каком этапе происходит расширение.

Если предполагается обустройство перемычки, то потребуются:

• перфоратор, болгарка;
• измерительные инструменты;
• ножницы;
• шпатель;
• молоток;
• плоскогубцы;
• ножовка по дереву;
• маркер.

Важно! При работе на высоте позаботьтесь о страховочных поясах. Приобретите строительную каску, защитные очки, перчатки, респиратор.

Как сделать обход проема и кирпичного перекрытия

Выкладывать начинают от 14-го ряда кладки. Короткая торцевая грань получается последней над оконной частью. Границы зоны соответствуют вертикальным швам. Когда простенки совпадают с высотой окна, а опорные углубления сделаны под перекрытия, их следует закрепить между собой стальным уголком. Он является базой, подстраховкой для выкладки.

Кирпичное перекрытие делится на несколько видов форм: рядовая, арочная, клинчатая, лучковая.

Для оформления рядового перекрытия применяют полнотелый одинарный кирпич. Укладывается по горизонтали согласно законам перевязки. Длина перемычки больше проема на 50 см с каждой стороны. Высота равняется 5-6 слоев кладки.

При выкладывании рядовой перемычки делается временная опалубка. Выкладывают нижний кирпичный слой на специальную смесь, в которой погружены 3 металлических пальца толщиной не более 6 мм. Окончания их выводят за очертания проема, которыми опоясывают последние кирпичные изделия. Если проем шире 1,5 метров, по середине опалубки устанавливают подпорку.

При уложении клинчатых перемычек применяют кирпичные изделия в форме клина. Отличается от обычного по габаритам. Длина составляет 230см, высота 114 см, верхнее основание 45 см, нижнее 65 см. По форме напоминает трапецию.

Укладывают по установленному трафарету. Он отвечает за нужную кривизну кладки. Работы ведутся от краев проема к середине. Чтобы сделать распор создается маленький наклон. Кирпич кладется на зауженный конец вертикально, поэтому толщина нижних и верхних швов различается.

До начала выкладки по трафарету делается разметка. Задача в том, чтобы правильно рассчитать число кирпичиков, учитывая размер швов. Нужно сделать так, чтобы получилось нечетное число пластов. Кирпичные изделия в клиновых, арочных перемычках кладутся вертикально, а слои укладки считаются горизонтально. Нечетный находится по середине перекрытия, именуется “ замковым”.

Кладка держит закругление. Все заполнено цементной смесью на 100%. Иначе, в дальнейшем, кирпичные ряды сдвинутся, это неизбежно повлечет разрушение перемычки.

Действительно, можно выполнить обрамление окон кирпичом для любого размера разных форм. Главное, чтобы окно соответствовало интерьеру, стилистике здания.

Читайте далее:

Понравилась статья? Расскажите друзьям:

Облицовка окон кирпичом — Кирпичи и строительные блоки

Кирпич
Автор: Administrator
·
24.05.2023
·

Красиво выделить окна на общем фоне стен помогает их отделка при помощи кирпича, однако в этой работе есть свои нюансы. Обрамление оконных проёмов нужно хорошо обдумать, чтоб такие конструкционные элементы гармонично вписывались в фасад здания. Следует заметить, что при облицовке окон кирпичом нужно тщательно заделывать швы, а также использовать различные варианты укладки рассматриваемого стенового материала.

Правила облицовки окон

Для достижения гармонии в фасадной части здания, необходимо соблюдать симметрию относительно расположения окон, а также их основные размеры и ширину простенков. Все указанные нюансы должны соблюдаться при монтаже стен здания, но кроме этого нужно придерживаться некоторых правил:

• несоответствие габаритов окна стандартным размерам допускается, но такие конструктивные элементы должны располагаться на фасаде пропорционально. При несоблюдении размеров и дальнейшей облицовке проёмов окон кирпичом, несоответствия в размерах будут ещё более видны. В связи с этим ещё до начала отделочных работ можно увеличить размер одного, например, центрального проёма и уменьшить ширину бокового окна;
• в случае реконструкции старого здания иногда возникает необходимость в заделке оконных проёмов, что позволяет увеличить теплоизоляцию помещений. Устройство кладки на месте старого окна может быть единственным верным решением, но здесь следует учитывать тот факт, что данный участок стены не должен портить вид всего фасада.

Технология облицовки оконных проемов кирпичом

Облицовка окна при помощи кирпича выполняется при возведении стены или в период ремонта, когда меняют старые окна. Внешний вид оконной конструкции зависит от перемычек над проёмами. Такие конструкционные элементы обычно выполняются из металлического уголка железобетона или кирпича. Отделку оконного проёма при помощи кирпича принято называть четвертью. Отделочный кирпич должен выкладываться тычковой стороной вперёд на четвёртую часть длины, выступая за плоскость стен, отсюда и пошло название.

Облицовка четвертями

Для отделки окон четвертями обычно используют половинки кирпича, которые получают путём разрезания целого изделия при помощи болгарки. Резка должна быть точной, однако допускается погрешность в ту или иную строну не более одного сантиметра. Как вы уже поняли, четверть кирпича при его габаритной длине в 25 сантиметров должна равняться 6,25 см. Если такого размера выступа не придерживаться, обрамление окна небольшой выступающей частью кирпича не имеет смысла. Следует заметить, что увеличение размера выступающих частей отделки приводит к расширению оконного проёма, да и длинные швы будет заделывать проблематично.

В случае выкладки четвертей, оконные проёмы рекомендовано перекрывать металлическим уголком с шириной полки 10 или 12 сантиметров. Перед монтажом этот элемент нужно покрасить для предотвращения возникновения коррозии. Металлическая перемычка монтируется таким образом, чтобы она не выступала из-за четвертей, а сами кирпичи нужно подрезать по толщине, чтобы кладка имела общую плоскость с основной стеной.

Облицовка отделочным кирпичом

При устройстве обрамления окна при помощи отделочного кирпича уделяйте особое внимание вертикальности швов и горизонтальном положении отдельных изделий, проверяя их при помощи строительного уровня. Оконную отделку рекомендовано связывать с несущей стеной при помощи специальной армирующей сетки 3-х миллиметровой толщины с ячейкой 5×5 сантиметров.

Похожие статьи

Кирпич
Автор: Administrator
·
24. 05.2023
·

Высота любого ряда кирпичной кладки состоит из размера изделия и толщины шва. В строительстве общепринятой нормой размерности шва читается 12 миллиметров. В связи с этим при возведении стен из рядового кирпича стандартной высотой в 65 миллиметров высота каждого ряда кладки… Читать дальше

Кирпич
Автор: Administrator
·
24.05.2023
·

Строительство дома это трепетный и достаточно сложный процесс. Одним из главных выборов который предстоит сделать, является выбор строительного материала, для постройки дома. На сегодняшний день рынок строительных материалов довольно широк, важно определиться из чего вы хотите, что был сделать ваш… Читать дальше

Кирпич
Автор: Administrator
·
24.05.2023
·

Кирпичная кладка представляет собой определённую последовательность размещения кирпичей в стене. Для надёжного скрепления строительных материалов используется тот или иной вид раствора необходимой прочности. В зависимости от функциональной принадлежности здания, можно использовать различные виды стеновых материалов, а также комбинировать различные методы. .. Читать дальше

Отделка, накладка, облицовка, кирпичная форма, монтаж заподлицо и гвоздевые ребра

Существует множество способов внешней отделки окна или двери, и полезно знать, какие у вас есть варианты отделки. Это может иметь огромное значение в том, насколько вы будете удовлетворены конечным результатом.

НАКЛАДКА

Рама, которая окружает только что установленное окно, часто называется накладкой, накладкой или кирпичной формой.

В этой записи блога рассматриваются некоторые термины по внешней отделке и приводятся некоторые визуальные сравнения, которые, как мы надеемся, помогут вам убедиться в том, что вы получаете ожидаемые результаты обрамления.

Заглушка

Заглушка относится к применению обрамляющего материала вдоль внешнего края окна, где окно соединяется со стенной рамой. Исторически сложилось так, что процесс каппинга был создан для покрытия существующей стареющей деревянной оконной рамы, тем самым освежая внешний вид окна в целом. Сегодня кеппинг (также известный как облицовка) — это процесс завершения установки или замены окон, и существует множество способов сделать это.

Узнайте у специалиста по окнам, какой вариант лучше всего подходит для вашей конкретной установки.

Brickmould

A Brickmould – это вариант отделки оконных наличников, при котором наличники прикрепляются к внешней стороне окна и предназначены для закрытия зазора между оконной рамой и внешней частью дома (виниловый сайдинг, кирпич, штукатурка). , древесина…). Доступны формы для кирпича различной ширины и стиля, подходящие для любого применения при установке. Кирпичные формы увеличат стоимость вашего окна, и, поскольку они больше, чем оконная рама, их необходимо устанавливать снаружи, а не изнутри, что усложняет установку, особенно для окон второго и третьего этажа.

Эти профили служат в течение всего срока службы окна, они закрывают неровности между оконной рамой и стеной и придают завершенному окну визуальный интерес.

Узнайте у специалиста по окнам, какой вариант лучше всего подходит для вашей конкретной установки.

Монтаж заподлицо

Окно с монтажом заподлицо часто используется в домах, где окна отделаны виниловым J-образным профилем (виниловый сайдинг) или где окна установлены внутри рамы из кирпича, камня или другого материала. Это вариант, предназначенный для того, чтобы вообще не применять отделку, однако он часто влечет за собой использование очень тонкой внешней рамы, закрепленной герметиком и закрывающей тонкий зазор между виниловым j-образным швеллером или кирпичом и краем окна.

Если вы решите установить заподлицо с J-образным каналом, помните, что для окончательной отделки и герметизации оконного зазора необходимо нанести герметик, а если ваше окно отличается по цвету от винила, то контраст между чеканка и ваше окно могут быть настолько аккуратно закончены, что вы ожидаете.

Узнайте у специалиста по продаже окон, какой вариант лучше всего подходит для вашей конкретной установки.

Пластины для гвоздей

Пластины для гвоздей представляют собой полугибкие полоски оконного материала, которые используются для крепления оконной рамы к отверстию стойки. Это оконное приложение обычно используется в новом строительстве и обеспечивает плотную водонепроницаемую посадку винилового или деревянного сайдинга.

Узнайте у своего подрядчика, какой вариант лучше всего подходит для вашей конкретной установки.

ОБЛИЦОВКА

Хотя с технической точки зрения облицовка и покрытие являются двумя отдельными терминами, непрофессионалы часто путают их. Обшивка обычно представляет собой материал, который накладывается поверх другого материала, чтобы укрепить, изменить свойства или украсить оконный продукт.

Есть несколько мест, где можно использовать облицовку окна. Возьмем, к примеру, обычное окно из ПВХ (винила). Многие компании усовершенствовали свои технологии, заменив виниловые подоконники деревянными, покрытыми винилом (виниловой облицовкой), поскольку дерево является очень хорошим теплоизолятором, а винил очень легко чистить и обслуживать. .

И вот здесь иногда возникает путаница. Окна также могут быть изготовлены в качестве варианта облицовки, виниловой облицовки (деревянные окна с внешней виниловой внешней оболочкой) и алюминиевой облицовки (деревянные окна с внешней алюминиевой внешней оболочкой). Оба варианта облицовки, как правило, предназначены для повышения прочности и долговечности окна, позволяя интерьеру придать очень желательный вид натурального дерева.

Всегда задавайте вопросы, никогда не предполагайте, и если вы все еще не уверены, спросите еще раз.

Типичные нестандартные формы окон

Обзор

Инфографика — что нужно знать об окнах

Обзор

Инфографика — что нужно знать о стилях окон

Обзор

Инфографика — окно установка — DIY vs Professional

Обзор

электронная книга — Почти все, что нужно знать об окнах

Подробнее

Схема — Анатомия окна (вид снаружи)

Подробнее

Кирпичная облицовка деревянных каркасных конструкций

Определение дифференциального движения и решение возникающих проблем с детализацией.

Энтони Дж. Никастро, ЧП, Роберт П. Антес, Р. Скотт Сильвестр, ЧП, и Никлас В. Вигенер, ЧП.

Возобновившаяся потребность в жилье средней плотности в городах Восточного побережья и вокруг них, а также экономическое давление после недавней рецессии привели к более широкому использованию экономичных конструкций с деревянным каркасом в больших многоэтажных жилых домах. Предпочтительная эстетика этих зданий в среднеатлантическом регионе включает фасады из кирпичной кладки. Технические аспекты кирпичной облицовки малоэтажных жилых домов с деревянным каркасом хорошо известны специалистам-практикам, но желательный внешний вид кирпичной кладки в сочетании с выгодным деревянным каркасом может быть проблематичным в многоэтажном строительстве.

Рис. 1- Фотография повреждения окна из-за дифференциального движения.

В многоэтажных зданиях с деревянным каркасом кирпичная кладка обычно поддерживается на уровне фундамента или на уровне бетонного подиума, а высота кирпичной кладки часто превышает ограничения, установленные нормами. И кирпичная кладка, и деревянный каркас претерпят объемные изменения (расширение кирпича и сжатие дерева), которые не только противоположны, но и необратимы. Значительные и аддитивные дифференциальные движения этих двух материалов пропорциональны высоте и, следовательно, более значимы для более высоких зданий. Без разгрузочных уголков или другой формы промежуточной опоры для кирпичной облицовки сборка стены не может включать горизонтальные компенсационные швы кирпичной кладки, обычно используемые в многоэтажном кирпичном строительстве. Строительные элементы, соединяющие деревянную конструкцию с кирпичной кладкой, такие как окна, вентиляционные отверстия и т. д., требуют специальной детализации, чтобы приспособиться к этому дифференциальному движению. Если система стен не рассчитана на такое смещение, могут возникнуть повреждения этих удерживающих элементов, выступающих в плоскость кирпичной кладки, но прикрепленных к каркасу здания. (Рисунок 1).

Требования Кодекса

Разделы с 1405. 6 по 1405.9 Международного строительного кодекса (IBC) признают потенциальные проблемы, возникающие из-за дифференциального смещения кирпичной кладки и несущих конструкций с деревянным каркасом, со ссылкой на Раздел 6.1 TMS 402/ACI 530/ASCE 5.

ACI 530 включает несколько требований к каменной облицовке с анкерным креплением, которые вытекают из основного требования, изложенного в Разделе 6.1.2 «Конструкция анкерной облицовки», в котором говорится:

Закрепленный шпон должен отвечать требованиям Раздела 6.1.6 и должен быть рационально спроектирован в соответствии с Разделом 6.2.1 или детализирован в соответствии с предписывающими требованиями Раздела 6.2.2.

Раздел 6.1.6 «Общие требования к конструкции» включает требование «Спроектировать и детализировать облицовку с учетом дифференциального смещения». Это всеобъемлющее требование возлагает на проектировщиков бремя определения величины ожидаемого дифференциального движения с помощью анализа и соответствующей детализации облицовки, независимо от того, был ли он разработан с помощью рационального анализа или с использованием предписывающего подхода.

Раздел 6.2.2 «Предписывающие требования к анкерному облицовочному кирпичу» ACI 530 включает требования к анкеровке кирпичного облицовочного покрытия и, что наиболее важно для предмета дифференциального смещения, Раздел 6.2.2.3 «Вертикальная поддержка закрепленного каменного облицовочного покрытия» требует, чтобы высота анкерного шпона с подкладкой из деревянного каркаса не превышает высоты над негорючим фундаментом либо 30 футов у плиты, либо 38 футов у фронтона. Этот предел устанавливает максимальную высоту, разрешенную с использованием предписывающей детализации без проведения рационального анализа. Предполагая высоту от пола до пола от 10 до 12 футов, код практически ограничивает вертикальную высоту кирпичной кладки только тремя этажами без дальнейшего анализа.

Рис. 2. Пример конструкции типа III-A.

Многие конструкции с деревянным каркасом относятся к типу III-A и возвышаются на четыре или пять этажей над фундаментом или подиумом. Для этих зданий требуется рациональная конструкция опоры кирпичной кладки в соответствии с требованиями раздела 6. 2.1 «Альтернативный расчет облицовки анкерной кладки». Эти большие высоты стен также требуют приспособления к пропорционально большему дифференциальному движению между закрепленным шпоном и опорой из деревянного каркаса. Рациональный анализ должен изучить потенциальную величину движения и включить детали наружных стен, которые могут справиться с ожидаемым движением. Остальные разделы этой статьи могут помочь дизайнерам при рациональном проектировании или детализации наружных стен с использованием предписывающих требований.

Методы количественной оценки дифференциального перемещения

Чтобы надлежащим образом детализировать участки стены, соединяющие кирпичную кладку с опорной конструкцией (например, анкеры облицовки каменной кладки, окна, механические проходы), чтобы приспособиться к перемещению, проектировщики должны сначала количественно определить предполагаемое дифференциальное движение.

Чтобы понять, какое перемещение может произойти между кирпичной кладкой и опорной конструкцией с деревянным каркасом, проектировщики должны изучить конструкцию конструкции, рассчитать расчетное укорочение древесины и добавить влияние роста кирпичной кладки к эффекту роста кирпичной кладки. предполагаемое укорачивание деревянного каркаса для определения общего дифференциального движения.

Суммарное дифференциальное перемещение между кирпичной кладкой и опорной конструкцией с деревянным каркасом можно оценить с помощью следующего простого уравнения:

(Δ _{влажность кирпича} + Δ _{температура кирпича} ) + (Δ _{усадка древесины при сушке} + Δ _{ползучесть древесины} ) =Δ _{дифференциал}

В этом уравнении левая скобка представляет вклад роста кирпича, а правая скобка представляет вклад укорочения древесины.

Общий расчетный рост кирпича включает Δ _{влажности кирпича} для необратимого роста кирпича с течением времени при увеличении содержания влаги и Δ _{темп кирпича} для роста кирпича с повышением температуры. Общее предполагаемое укорочение деревянного каркаса включает Δ _{усушку древесины при сушке} для укорочения древесины из-за высыхания от содержания влаги при установке до равновесного содержания влаги и Δ _{ползучести древесины} для укорочения деревянного каркаса из-за деформации, зависящей от времени. при постоянной длительной нагрузке. Диапазон температур, испытываемых кирпичной кладкой, представляет собой разницу между низкой и высокой средней температурой кирпичной кладки после строительства и основан на низких и высоких температурах наружного окружающего воздуха.

Другие факторы вносят вклад в дифференцированное движение, но их можно считать незначительными по сравнению с этими механизмами. Например, кирпич ползет под длительной нагрузкой, но степень укорочения из-за ползучести кирпича невелика. После того, как каркас достигает равновесной влажности, тепловое расширение влажной древесины (содержание влаги более 5 процентов) имеет тенденцию сводить на нет усадку при высыхании из-за дополнительной потери влаги. Каркас также укорачивается от урегулирования строительных зазоров. В статьях Альфреда Камминса и Доминика Маттери эта осадка деревянной каркасной конструкции оценивается в 1/8 дюйма на этаж. Однако это значение трудно предсказать, и некоторые зазоры могут исчезнуть, когда здание будет нагружено во время строительства и перед укладкой кирпича, что уменьшит его влияние на дифференциальное движение.

Наружная обшивка и внутренняя отделка, как правило, сдерживают и, следовательно, уменьшают степень укорачивания древесины, но это сдерживание зависит от типа и расположения этих компонентов, и на него нельзя полностью полагаться. Ниже приведены примерные расчетные значения роста кирпича и укорочения древесины для каркаса баллона и платформы без учета ограничений, связанных с обшивкой и отделкой. Обратите внимание, что, хотя расчеты предполагают расчетные значения как для роста кирпича, так и для усадки древесины на основе применимых рекомендаций, эти расчетные значения могут увеличиваться или уменьшаться в зависимости от фактических обстоятельств проекта.

Рост кирпича

В новом строительстве ожидается подвижка кирпичной кладки. Значения в Таблице 1-1 отражают подвижки кирпичной кладки без ограничений из-за изменений температуры и влажности в летние месяцы, когда расширение кирпича из-за изменения температуры наиболее велико.

Таблица 1-1 – Расширение кирпича

Примечание. В приведенных выше расчетах предполагается высота этажа 10 футов. ×10 ^-4 дюймов/дюйм. в соответствии с рекомендациями Технического примечания 18 Ассоциации кирпичной промышленности.

В приведенных выше расчетах также учитывается коэффициент теплового расширения 4×10 ^-6 дюймов/дюйм/°F, как рекомендовано ACI 530. Эти и другие ресурсы, такие как Руководство Masonry Designers’ Guide предоставляет проектировщикам альтернативные коэффициенты расширения на основе отраслевых рекомендаций.

Укорачивание древесины

Рис. 3 – Каркас платформы.

Для количественной оценки усушки древесины из-за изменения влажности, Δ _{Усадка древесины при сушке} , проектировщики могут обратиться к Справочнику по дереву, опубликованному Министерством сельского хозяйства США, в котором описывается усадка обычных пород древесины на основе изменения содержания влаги и коэффициентов изменения размеров в зависимости от породы и ориентации волокон. Жилые дома средней этажности и здания смешанного назначения обычно имеют деревянный каркас, ориентированный в виде баллона, аналогичный традиционному каркасу из баллонов. Малоэтажные жилые дома часто строятся с использованием платформенного каркаса (рис. 3).

Приблизительные значения укорочения на этаж из-за изменения содержания влаги и ползучести для типичных сборок приведены в таблице ниже. Деформация усадки для элементов, нагруженных поперек волокон древесины, таких как плиты и балки, значительно выше, чем у распорок, которые нагружены параллельно волокнам древесины. В расчетах баллонного каркаса предполагается наличие двух плит перекрытия и одной плиты порога на каждом этаже, в то время как расчеты каркаса платформы предполагают наличие двух плит перекрытия, одной плиты порога и 2×10 балок перекрытий на каждом этаже.

Таблица 1-2 Укорачивание древесины

Примечание. Расчеты, представленные в таблице, предполагают высоту этажа 10 футов. влажность 12 процентов. Разработчик должен использовать соответствующие значения и свойства условий окружающей среды для их местоположения. Значения в Таблице 1-2 выше не включают допуск на осадку строительных зазоров в деревянном каркасе.

В летние месяцы средняя температура кирпича будет самой высокой за год. Накопление влаги при расширении кирпича, усадке древесины при высыхании и ползучести древесины со временем увеличивается. Совокупное расширение кирпичной кладки и укорачивание деревянного каркаса с течением времени, учитываемое в течение лета, приводит к общему максимальному расчетному дифференциальному смещению между кирпичной и деревянной опорными системами, как указано ниже:

Таблица 1-3. Обрамление)

Примечание. Значения в приведенной выше таблице представляют собой теоретическое и, возможно, верхнее ожидаемое перемещение для конструкций с баллонным каркасом с использованием допущений, отмеченных выше для каменной кладки и дерева. Теоретические движения для каркаса платформы выше, чем эти. По нашему опыту, фактические перемещения будут меньше расчетных. Эта разница частично обусловлена ​​сдерживанием усушки и ползучести древесины нанесенной внутренней отделкой.

Влияние дифференциального движения на детализацию проникновения

Дифференциальное перемещение между облицовкой и опорой легко устраняется в глухих кирпичных стенах. Кирпичная облицовка должна крепиться с помощью проволочных анкеров для кирпичной облицовки, которые входят в зацепление с опорной плитой и допускают вертикальное перемещение анкера по отношению к опорной плите без ущерба для несущей способности анкера. Эти анкеры могут обеспечивать регулировку по вертикали на несколько дюймов, что в первую очередь предназначено для облегчения установки облицовочного кирпича, но, если анкеры преднамеренно установлены с соответствующим зазором, они могут позволить проволочному анкеру скользить вверх вместе с облицовочным кирпичом, оставаясь при этом в зацеплении. резервная пластина.

Окна и двери, балконы и механические проходы, такие как вентиляционные отверстия осушителей и рукава блока PTAC, которые перекроют опору и кирпичную облицовку, более сложны в работе, чем анкеровка стен без проходов. Стратегии, позволяющие приспособиться к движению, включают в себя возможность прогибания пенетрантов между конструкцией и кирпичной облицовкой или возможность скольжения кирпичной облицовки вокруг них. После определения необходимого зазора между пенетрантом и облицовочным кирпичом на основе ожидаемого общего кумулятивного дифференциального перемещения облицовочный кирпич должен быть установлен с этим зазором вокруг каждого прохода или оконного проема. Образующиеся зазоры должны быть закрыты для защиты уязвимой опорной конструкции, включая водостойкий барьер здания и оклады по периметру окон, а также для обеспечения эстетического вида, при этом компенсируя вертикальное движение. Потребность в большом перемещении не позволяет устанавливать герметизирующие швы разумного размера, поэтому зазоры должны быть заполнены перекрывающимися элементами оклада или отделки, которые могут скользить друг по другу и детализированы для защиты от скопления воды и насекомых. Следующие схемы охватывают некоторые типичные случаи. В этих примерах не рассматривается сопротивление этих деталей проникновению воды и воздуха — это важные соображения для всех деталей корпуса, но они выходят за рамки данной статьи.

Рис. 4 – Оконная головка.

Оконная перемычка: В оконных переплетах движение кирпичной облицовки вверх приводит к образованию зазора между нижней стороной стальной перемычки и оконной рамой. После того, как окно интегрировано в гидроизоляционный барьер стены, поверх оконной рамы можно установить отделку, изготовленную из прочного листового металла или синтетической древесной плиты, чтобы она соответствовала внешнему виду оконной рамы. По мере того, как стальная перемычка со временем поднимается вверх, обнажается все большая часть этой отделки.

Рис. 5- Оконный косяк.

Оконный косяк: Вдоль оконного косяка движение облицовочного кирпича вверх приводит к сдвигу между кирпичом и окном. Это движение можно контролировать с помощью L-образной металлической накладки, закрывающей полость, которая крепится к опоре вдоль косяка. Кирпичная кладка закончена до закрытия.

Подоконник: Требуемый зазор между подоконником и кирпичной кладкой приводит к образованию отверстия, обращенного к небу, которое должно быть закрыто металлической накладкой, препятствующей проникновению воды, и должно

Рис. 6- Подоконник.

интегрироваться с отделкой оконного косяка. Большая загнутая вниз ножка декоративного элемента представляет собой значительный эстетический компромисс по сравнению с каменными подоконниками или уключинами из кирпичной кладки, которые традиционно используются для этой детали.

Рис. 7 – Механическая проходка.

Механические проходки: Как правило, они выходят за пределы каменной кладки, а необходимые зазоры по периметру втулки для проходки могут быть закрыты гидроизоляционным воротником, который проходит над кирпичной кладкой.

Резюме

В последние годы увеличилось количество деревянных каркасных зданий, покрытых многоэтажной облицовкой из кирпича без промежуточных опор гравитационной нагрузки. Эта конфигурация может привести к значительному различному вертикальному перемещению между облицовкой и подложкой. Проектировщики должны рассчитывать ожидаемое дифференциальное движение для каждого проекта отдельно.
