Условные обозначения на чертежах

Сложность в работе над чертежами заключается в том, что каждая деталь строго регламентируется ГОСТами. С другой стороны, при правильном использовании они могут облегчить жизнь, поскольку если обозначения на чертежах были нанесены по стандартам, то любой специалист сможет их прочитать.

Какие бывают обозначения на чертежах?

Естественно, многое зависит от специальности и того, что именно вам необходимо изобразить, ведь, согласитесь, есть существенная разница между, например, планом дома и чертежом часового механизма. Тем не менее, говоря в общем, обозначения на чертежах включают в себя:

• Буквенные, которыми обозначают условные величины, название материалов, и многое другое.
• Цифровые, которыми указывают точные размеры, углы, диаметры и тому подобное.

Рисунок 1. Нанесение размеров

• Графические, которые могут обозначать что угодно, начиная от материала, из которого изготовлена деталь, и заканчивая условным обозначением каких-либо узлов или элементов.

Само собой разумеется, что все они наносятся согласно существующим и общепринятым стандартам, однако для облегчения чтения чертежа все нанесенные обозначения, вне зависимости от вида, должны быть расшифрованы либо на пустом поле, либо в приложении к чертежу. Зачастую это делают в виде таблицы, где в одном поле указывают точное обозначение, а в другом — его расшифровку. Благодаря этому, даже если вы впервые столкнулись с чертежом, вы без труда сможете в нем разобраться.

Зачем нужны обозначения на чертежах?

Пример 1

Конечно, если, например, для изображения какого-нибудь маленького элемента взять бумагу форматом А0, то все названия и размеры можно было бы указывать полностью. Однако такой подход привел бы к тому, что само изображение детали стало бы невозможно рассмотреть, по причине излишней перегруженности чертежа различными надписями и цифрами. Более того, если на чертеж необходимо нанести объект большого размера, к которому и так применяется масштаб уменьшения, то такой подход в принципе невозможен.

Для того, чтобы на чертеже главной оставалась все-таки схема, а не названия, и используются различные обозначения, которые позволяют при помощи всего нескольких букв, цифр или даже условного символа, передать всю необходимую информацию.

Графическое изображение – визуальный способ коммуникации проектировщика и исполнителя работ. Читаться графический документ должен однозначно, то есть двух или более вариантов прочтения в принципе быть не может. Концепция отражения элементов трехмерного пространства на плоскости листа формировалась на протяжении нескольких столетий. Выработалась целая система правил, направленная на упрощение чертежа без снижения его информативности.

Где найти список обозначений?

На этот вопрос существует несколько ответов.

Во-первых, конечно же справочники. К счастью, их выпускают для каждой специальности в отдельности, и в соответствующих таблицах вы всегда сможете найти, как правильно обозначить необходимый элемент именно в вашем случае.

Во-вторых, ГОСТы. Здесь ситуация выглядит более запутанно, поскольку вам предстоит самостоятельно найти необходимые обозначения.

В-третьих, различные методичные материалы. В каждом ВУЗе выпускают множество методических материалов, призванных облегчить жизнь даже самых ленивых студентов. В таких материалах собирают только самое необходимое.

В-четвертых, интернет. Однако именно этим источником мы крайне не рекомендуем вам пользоваться, причем сразу по нескольким причинам. Для начала у вас уйдет огромное количество времени для поиска перечня обозначений именно по вашей специальности, ну и, естественно, никто не даст гарантии, что представленные обозначения верны и безошибочны.

Разновидности чертежной документации

Для удовлетворения потребностей многочисленных видов деятельности разработаны определенные типы графической документации со своими условными обозначениями. Наиболее распространенные из них:

• Архитектурно-строительные чертежи. На них изображают здания или его части для того, чтобы дать полное представление об архитектурно-планировочных решениях, конструкциях, использованных для основных элементов материалах. На архитектурно-строительных чертежах могут изображаться фасады (виды строения спереди, сзади, слева или справа), планы (проекции разрезов горизонтальными плоскостями. Чаще всего разрез проходит по оконным или дверным проемам, или на высоте 1/3 вычерчиваемого этажа), разрезы (чаще всего расчленение производится вертикальной плоскостью).
• Машиностроительные. Предназначены для основного или вспомогательного производства в машиностроении. В зависимости от того, какие предметы на них изображены, разделяются на чертежи деталей, сборочные, общих видов, габаритные, монтажные.
• Топографические. Они служат для того, чтобы передать данные о местности. На них изображают населенные пункты, искусственные и природные объекты, жилые и промышленные здания, дороги (в том числе проектируемые), трубопроводы, линии электропередач. Выполняются в виде карт, планов и разрезов.

Определение 1

Топографическая карта – это уменьшенное изображение фрагмента земной поверхности.

Определение 2

Если карта выполнена в определенном масштабе, она называется планом.

• Инженерных коммуникаций. Обычно готовятся при строительстве или реконструкции объектов. Такие чертежи помогают быстро ввести в строй и в будущем обеспечивать бесперебойную работу оборудования. Для каждого вида сетей (электросети, тепловые сети и т.д.), наружных и внутренних коммуникаций готовятся отдельные документы.
• Генпланы. Особенностью является совмещение (наложение) на одном листе топографического, инженерно-топографического или фотографического плана местности и собственно чертежа проектируемого объекта.

Определение 3

Генеральный план – это проектный документ, в соответствии с которым ведется планировка, застройка, реконструкция и иное градостроительное освоение территории.

• Электрические схемы. На этих схемах обозначают связи между компонентами устройств, работу которых обеспечивает протекание электроэнергии. Схемы нужны для подключения установки и поиска неисправности в цепи.

Условные обозначения на общетехнических и машиностроительных чертежах

На общетехнических чертежах условно показывают:

• Радиусы (буква R).
• Диаметры (перечеркнутая окружность).
• Сферические поверхности.
• Отверстия. Для облегчения чтения чертежа отверстия изображают упрощенно.
• Толщину тонких объектов.
• Сложные линии пересечения контуров.
• Такие детали, как спицы (небольшой толщины), винты, заклепки, шпонки.

В машиностроении применяются свои условные обозначения на чертежах. Специальными знаками обозначаются типы соединений (сварка, пайка, клеевое), шероховатость поверхностей, резьбовые элементы.

Рисунок 2. Машиностроительный чертеж детали

Важная группа обозначений – допуски. Допуски расположения поверхности и формы помещаются в разделенных на части прямоугольных рамках. Первая часть – знак типа допуска, вторая – числовое значение допуска в миллиметрах, третья – обозначение поверхности, к которой относится допуск. Также отмечают допусти соосности.

Условные обозначения на строительных чертежах

Из всех строительных чертежей наименее жесткие требования стандартов к генпланам. Условные обозначения деревьев, цветников, кустарников рекомендуются ГОСТом 21.201-2011, но допускаются отклонения с вольным изображением ландшафтных элементов. Для планов озеленения или малых архитектурных форм акцент устанавливается на эффектности подачи визуального образа.

Совсем другое отношение к чертежам топографическим. На них каждый объект, от железнодорожного переезда до стоящей на берегу реки сосны, изображаются в точном соответствии с требованиями ГОСТ 21.204-93. Элементы проектируемых зданий изображают упрощенно, чтобы избежать избыточной детализации при слишком мелком масштабе. Отдельные фрагменты здания на чертеже заменяются на более простые, удобные для вычерчивания элементы.

Упрощения и условные обозначения на чертежах марок АР, АС и КЖ регламентируются ГОСТом 21.201-2011. В этом стандарте отражены правила вычерчивания:

• Стен (с проемами, перемычками, утолщениями, парапетами, а также перегородок из стеклоблоков).
• Опор и колонн (железобетонных, металлических).
• Ферм, плит, связей.
• Оконных проемов с различными типами открывания.
• Ворот, дверей различного типа.
• Отмосток, лестниц.
• Арматурных изделий, крепежных элементов.

Рисунок 3. Строительный чертеж (план этажа)

Специфически изображаются материалы в сечениях конструктивных элементов. Каждый материал имеет собственный упрощенный рисунок. Только условные обозначения используются для вычерчивания элементов инженерных систем, которые в реальности имеют сложную конфигурацию.

Условные обозначения на топографических схемах

Топографические знаки бывают двух типов:

• Обязательные к применению на всех топографических схемах.
• Используемые по дополнительным требованиям организаций, для которых готовятся чертежи. Преимущественно такие знаки применяют при специализированной топосъемке.

Рисунок 4. Топографическая схема

Важная часть топографических схем – имеющиеся на вычерчиваемой местности пункты государственной геодезической сети. По всей стране используется единая система координат. Каждый такой пункт обозначается путем отметки центра и поверхности земли.

Следующий значительный блок – обозначения зданий, строений и их частей. Для строений обозначают материал (графически или буквенно), этажность, назначение. Отдельные пометки предусмотрены для строящихся или разрушенных зданий.

Подлежат обозначению инженерные системы – например, линии электропередач, люки подземных коммуникаций, трубопроводы, линии связи. Множество условных обозначений предусмотрено для дорог.

На топографических картах рисуют и природные объекты – береговые линии, русла рек, сухие русла, отмели, леса и т.д.

Условные обозначения на электрических схемах

На электрических схемах используются обозначения двух типов:

• Графические.
• Буквенные.

Графические обозначения используют для таких компонентов схемы:

• Ответвительные, вводные и протяжные коробки.
• Щитки магистрального рабочего освещения.
• Щитки групповые рабочего и аварийного освещения.
• Шкафы, панели, пульты и щитки одностороннего обслуживания.
• Шкафы и панели двустороннего обслуживания.
• Щиты открытые.
• Питающие розетки и выключатели.
• Элементы освещения, светильники и лампы.
• Электродвигатели.
• Трансформаторы, дроссели.
• Электроизмерительные приборы.

Графически обозначают род тока и напряжения, форму импульса.

На проектах можно столкнуться с изображениями радиоэлементов (резисторов, диодов и т.д.).

Основные буквенные обозначения по ГОСТ 7624-55:

• Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
• КВ – конечный выключатель.
• КУ – кнопка управления.
• ДГ – главный двигатель.
• ПВ – путевой выключатель.
• КК – командо-контроллер.
• ДО – двигатель насоса охлаждения.
• ДШ – двигатель шпинделя.
• ДП – двигатель подач.
• ДБХ – двигатель быстрых ходов.

Рисунок 5. Буквенные обозначения на электрической схеме

Правила обозначения дверей на чертежах по ГОСТу. Расшифровка условных обозначений в листе замеров окон ПВХ

Согласование перепланировки помещения невозможно без участия документов БТИ. Документы БТИ представлены техническим паспортом, либо поэтажным планом и экспликацией, либо архивной копией. Для человека не каждый день сталкивающегося с данной документацией некоторые обозначения на планах БТИ могут быть не однозначно понятно. В статье ниже мы опишем информацию о основных документах БТИ и что значат данные обозначения.

В самом начале статьи мы покажем отдельно как обозначаются в документах БТИ различные элементы квартиры. В нижней части статьи будет описано подробно в каких документах они присутствуют.

Обозначения на планах БТИ (отдельно) различных элементов квартиры.

Обращаем внимание что данные элементы взяты из документов БТИ выдаваемых ГБУ МосгорБТИ. (Если же у вас документы БТИ например Ростехинвентаризации или региональных БТИ, то там могут быть иные обозначения)

Двухконфорочная газовая плита:

Газовая плита на 4 конфорки Электрическая плита

Ванная

Раковина

Туалет

Красной цифрой обозначен вход в помещение. Данная красная цифра не относится к мероприятиям по перепланировки. Иными словами красной цифрой всегда показывается вход в квартиру и в квартирах с перепланировкой и в квартирах без перепланировки.

Условное обозначение номера и площади помещения

Световые окна между ванной и туалетом и между туалетом и кухней.

Условное обозначение на БТИ мусоропровода

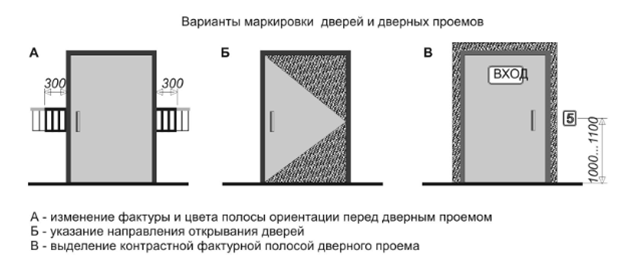

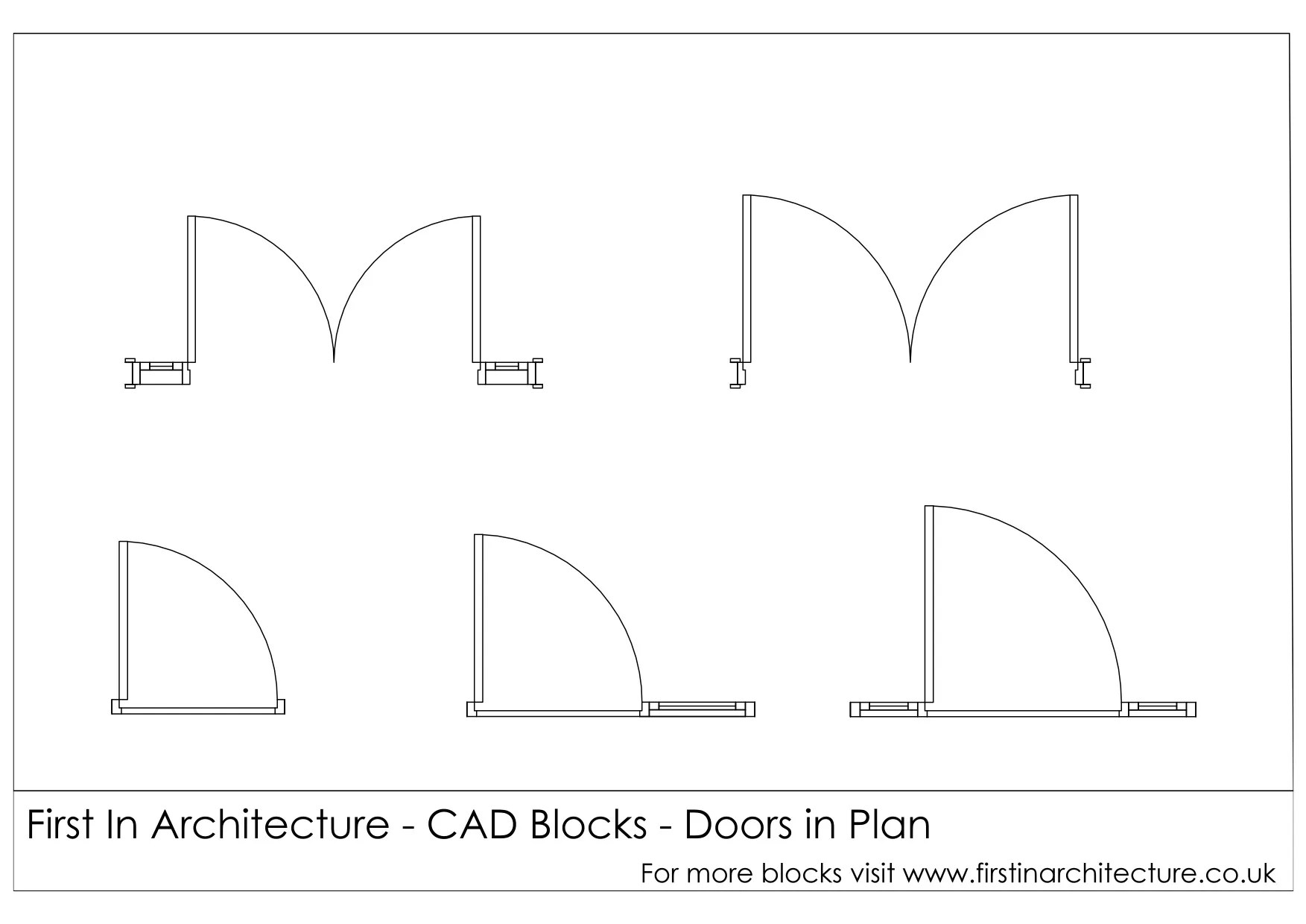

Дверь

Проем без двери

Проем без двери до потолка (без надпроемной перемычки)

Фотографии к условным обозначениям дверей и дверных проемов подробно описывающие разницу в обозначениях.

Душ

Сантехнический или вентиляционный короб

Окно на улицу

Балкон

Z-образная линия условного обозначения на БТИ остекления лоджии

Условное обозначение на БТИ встроенных шкафов

Условное обозначение ниш на плане БТИ, а также встроенных шкафов в нише

Обозначения лестниц на плане БТИ

Обозначение незаконно зашитой гипсокартоном ниши на плане БТИ

Обозначение незаконно заложенной ниши на БТИ (ниша заложена полностью).

Обозначение незаконно заложенной двери на БТИ

Обозначение незаконно заложенного проема на БТИ (ранее проем был без двери)

Обозначение лифта на плане БТИ.

Незаконно заложенные окна на фасаде. Обозначаются поперечными красными линиями на всю глубину окон.

Короб вентиляции. Обычно подобным «сетчатым» образом их показывают на старых документах БТИ, которые отчерчивались в «ручную». На документах БТИ в формате электронных чертежей данные короба могут показываться и так и иным образом в форме криволинейной черты внутри короба.

На данном примере показаны различные элементы квартиры в красных линиях. То есть если есть какие то отличия от плана БТИ, то они показываются красным цветом. (Исключая цифру входа в квартиру).

Обозначения лестничных клеток

Такими схемами пользуются в многоэтажных домах. Там лестницы построены строго по ГОСТу, и на каждом этажа должен иметься план конструкции с ее обозначениями. Обычно изображают лестничные сечения, марши (нижний, верхний, средний). Специальными стрелками указывается направление марша вверх. Линия начинается с небольшого кружка, а заканчивается острой стрелой. Лестничные клетки также представляются на схеме отдельными маршами и проемами.

Лестничные параметры

Обозначение конструкций на чертежах

При разработке проекта дома с лестницей, конструкция марша условно обозначается, как на рисунке. При этом кружочком отмечается низ изделия, а стрелкой – верх.

Обозначение на чертежах лестниц

Помимо формы, на чертеже условно изображается и материал изготовления.

Например:

• Дерево в поперечном разрезе штрихуется круговыми и радиальными линиями, которые имитируют годовые кольца древесины и радиальные трещины на ней. В продольном разрезе рисуются продольные линии, имитирующие текстуру. Если в линию разреза материал лестницы не попадает, он не штрихуется;
• Железобетонные лестницы на чертежах изображаются в сечении кружочками неправильной формы между диагональной штриховкой;
• Металлические конструктивные детали в разрезах штрихуются диагональными линиями под углом 45°. Если лестницы и их чертежи имеют очень мелкий масштаб, а толщина элемента менее 2 мм, они имеют сплошную заливку.

Что такое технический паспорт БТИ и обозначения на нем.

Технический паспорт и это основной документ который участвует в согласовании перепланировки. По действующему законодательству для согласования перепланировки необходимо предоставлять именно технический паспорт. Он содержит информацию как по конкретной квартире, так и по дому в целом, включая этажность здания и особенности данной серии дома.

Пример технического паспорта БТИ на квартиру (форма до 2018 года):

Форма технического паспорта после 2020 года

Виды

Пожарная безопасность объектов неразрывно связана с возможностью беспрепятственной и безопасной эвакуации посетителей, персонала при возникновении опасных ситуаций.
Хотя как такового нормативного понятия «пожарный выход» не существует, но довольно часто используется устойчивое словосочетание – пожарные пути и выходы, то есть это те направления движения людей, стремящихся быстро покинуть помещения зданий, при возникновении возгорания и задымления; по коридорам, вестибюлям, переходам, фойе, а также через двери, окна, люки.

Пожарный (эвакуационный) выход

Законодательно, нормативно существуют следующие виды (типы) таких путей, выходов из строительных объектов:

• эвакуационный;
• аварийный.

Аварийный

Такие выходы бывают нескольких типов как по функциональному назначению строительных объектов, где они могут согласно противопожарным нормам проектироваться и обустраиваться дополнительно к эвакуационным путям наружу, так и от вида транспортного средства: авиационный, автомобильный, железнодорожный, для которых они устанавливаются в целях обеспечения безопасности и экстренной эвакуации пассажиров при возникновении чрезвычайных, в том числе аварийных ситуаций:

• Из помещений квартиры в жилом доме. Например, в обычной панельной или кирпичной пятиэтажке, типовом девятиэтажном жилом доме – это аварийный выход на балкон (лоджию), если на них имеются простенки наружных стен: между оконными проемами – 1,6 м; между окном/дверью и торцевой стороной ограждения балкона (лоджии) – 1,2 м.
• А также выходы на переходы не меньше 0,6 м шириной в многоквартирном доме, по которым можно попасть в соседний пожарный отсек, блок-секцию.
• На чердак, кровлю жилого дома, оборудованного маршевыми, вертикальными типами пожарных лестниц, через люк, дверь, окно чердачного помещения, технического этажа здания.
• По балконам/лоджиям многоэтажных жилых домов, на которых имеются аварийные люки, металлические лестницы.
• Из цокольных, технических подпольев, подвалов глубиной до 4,5 м; первых, вторых этажей зданий с отметкой пола не выше 5 м; технических этажей строений, используемых для монтажа инженерных сетей водоснабжения, канализации, через двери, окна с минимальными размерами – 0,75 х 1,5 м; люки – 0,6 х 0,8 м.
• Из надстраиваемых мансардных этажей зданий многоквартирных домов не выше 28 м.
• Из многоуровневой квартиры жилого дома, если отметка пола верхнего этажа не превышает 18 м от уровня пожарного проезда.
• Аварийные выходы – сдвижные, съемные, легко сбрасываемые двери, люки, легко разбиваемые окна в самолетах, вертолетах; маршрутных, междугородных автобусах; пассажирских вагонах железнодорожных составов.

На эту тему ▼

Аварийные (запасные) пути и выходы

Назначение и требования к ним

К неординарным аварийным выходам можно отнести средства экстренной эвакуации, самоспасения – от веревочных лестниц до автоматических канатно-спусковых устройств, спасательных высотных комплексов; спиральных пожарных рукавов; спасательных трапов/желобов, камер/люлек для маленьких детей.

В целом аварийные выходы являются нестандартными вариантами для возможности спасения людей, прежде всего тех, кто постоянно работает или живет внутри строительных объектов, где возможен пожар; отлично знакомых с их поэтажной планировкой, расположением дверей, люков, окон; с кратчайшими путями по направлению движения к эвакуационным и аварийным выходам, в том числе с персоналом, прошедшим инструктаж по пожарной безопасности.

Эвакуационный

Это штатные направления движения людей к выходам из строительных объектов в ходе проведения эвакуации людей при возникновении опасных ситуаций, в том числе при обнаружении очага возгорания, зон задымления в помещениях здания.

Эвакуационные выходы и пути ведущие к ним, а также непосредственно наружу проектируются, обустраиваются так, чтобы они могли обеспечить максимальную быструю и безопасную эвакуации людей.

Эти требования достигаются в том числе и установкой внутри защищаемых строительных объектов систем противодымной защиты, СОУЭ, установок сигнализации, стационарных систем пожаротушения, пожарных лифтов и другими решениями.

Важно, что согласно требованиям строительных норм и правил, наличие полноценной проектной защиты любого объекта комплексом автоматических систем пожарной безопасности, функционирующих в штатном режиме, не является основанием для сокращения требуемого нормативными документами необходимого расчетного количества эвакуационных выходов и увеличения длины путей движения людей.

На эту тему ▼

Эвакуационные пути и выходы

Требования к их содержанию

В то же время противопожарные ворота, двери, люки заводского изготовления при наличии технической документации и сертификатов пожарной безопасности, установленные в проемах помещений выделенных противопожарными стенами, перекрытиями, перегородками, согласно нормам, не являются препятствиями для эвакуации людей из зданий.

Существуют как привычные пути и выходы для эвакуации, например, в подъезде, ведущий по внутренней лестнице из здания многоэтажного жилого дома, так и экстраординарные, используемые постоянным персоналом предприятий, организаций при отработке планов эвакуации и действий при пожаре – это покидание строений по наружным маршевым эвакуационным лестницам, оборудованных на каждом этаже площадками с защитным ограждением.

Такие виды эвакуационных выходов на наружные лестницы можно увидеть на многих объектах защиты – в торговых центрах, школе, детском саду, то есть там, где в строениях регулярно находится большое количество людей, для обеспечения безопасности которых при возникновении чрезвычайных ситуаций необходимо продублировать возможные направления путей движения наружу.

Что такое архивная копия плана БТИ и обозначения на нем

Архивная копия плана БТИ это документ который можно заказать для получения первоначальной планировки квартиры. То есть иначе говоря, мы в данном документе можем увидеть какая планировка квартиры была изначально при постройке здания.

Расшифровка обозначений на плане БТИ

Все обозначения, как мы уже отметили, могут быть несколько непонятны для собственников. Для лучшего понимания изображенных на планах значков собственник может обратиться за расшифровкой в бюро технической инвентаризации. Специалисты БТИ помогут понять то, что изображено на планах помещения, чтобы собственник имел ясное представление об планируемых изменениях в ходе ремонта. Или надеемся наша статья поможет вам в этом.

На планах БТИ могут также присутствовать обозначения в виде красных линий, которыми отмечается незаконная перепланировка. Для того, чтобы узаконить перепланировку и получить документы БТИ (без красных линий), владелец помещения обязан обратиться в проектную компанию за помощью в разработке технического заключения о допустимости и безопасности ранее выполненных работ.

Пример технического паспорта БТИ с красными линиями (подобные технические паспорта выдавались до 2020 года):

Требования

Требования предъявляются в соответствии со следующими законодательными актами, противопожарными нормами:

• 123-ФЗ, являющимся Техническим регламентом о требованиях ПБ.
• ППР-2012, так сокращенно называют Правила противопожарного режима в РФ.
• СНиП 21-01-97* – о пожарной безопасности строительных объектов.
• СП 1.13130.2009, устанавливающий требования к эвакуационным, аварийным путям, выходам.
• ГОСТ 31471-2011 – об устройствах блокировки/открытия эвакуационных, аварийных дверей.
• ГОСТ Р 12.2.143-2009 – о фотолюминесцентных знаках обеспечения эвакуации.
• ГОСТ 12.4.026-2015 – о знаках безопасности, цветах, видах сигнальной разметки.

К пожарным выходам строительными нормами и сводами правил предъявляются жесткие требования, обязательные как в ходе проектирования, так и при возведении зданий различного назначения сооружений, о чем подробно рассказано в статьях об эвакуационных, аварийных путях и выходах.

Хотя основные характеристики стоит упомянуть – это их количество, в том числе сколько должно быть на каждом этаже строения; минимальные размеры – ширина, высота, а также максимально допустимое расстояние до эвакуационных выходов наружу.

Не менее важны общие требования к содержанию пожарных выходов:

• Запасный, или как его называют в запасной выход – лестница и дверь должны всегда быть свободно открыты.
• Недопустимы загромождение, захламление любых типов пожарных – эвакуационных или аварийных выходов различным оборудованием, мебелью, другим имуществом и предметами.
• Запрещено проводить демонтаж аварийных пожарных лестниц между балконами/лоджиями многоквартирных жилых зданий, заваливать/заваривать имеющиеся в их перекрытиях люки.
• Необходимо постоянное содержание в чистоте приямков у проемов аварийных окон, люков в наружных стенах цокольных, подвальных этажей строений.
• Противопожарные ручки, замки противопожарного исполнения не должны блокироваться таким образом, чтобы их нельзя было открыть изнутри без ключа.

Зачастую при не соблюдении требований собственниками объектов прямо зависит здоровье и жизни людей.

Если на двери эвакуационного, аварийного выхода не смонтирован противопожарный замок, она не открывается в автоматическом режиме по командным импульсам от централизованных приборов управления систем автоматической противопожарной защиты объектов, то необходимо, чтобы ключ от пожарного выхода находился на видном, известном всем месте.

Как правило, на всех объектах защиты ящик (коробка) для ключей находится в помещения дежурного охранного поста или в помещении диспетчерской службы организации.

Проверка пожарных выходов – это обязанность дежурного персонала предприятий, заступающих на смену; сотрудников охранной организации, руководителей структурных подразделений, филиалов, а также должностных лиц, ответственных за пожарную безопасность.

Руководители предприятий и организаций должны обеспечивать сохранность проектных решений по планировке помещений на этажах зданий, не допускать отсечения и перекрытия эвакуационных, аварийных путей, выходов из помещений, а также контролировать наличие знаков пожарной безопасности обозначающих пути эвакуации.

Пример плана БТИ с пронумерованными на них обозначениями:

1 — площадь комнаты; 2 — балкон; 3 — дверь на балкон; 4 — дверной проем с дверью; 5 — оконный проем между кухней и туалетом; 6 — ширина комнаты; 7 — ванная; 8 — раковина; 9 — туалет; 10 — газовая плита; 11 — окно на фасаде здания; 12 — номер входа в квартиру; 12 — длинна комнаты.

Условные обозначения на проекте для согласования перепланировки

План 1 1 — газовая плита; 2 — ванна; 3 — унитаз; 4 — дверной проем с дверью; 5 — оконный проем на фасадной стене; 6 — несущая стена; 7 — входная дверь в квартиру; 8 — номер квартиры; 9 — ненесущая стена; 10 — условные обозначения типа стен; 11 — номер отдельно взятого помещения квартиры.

План 2 1 — входная дверь в квартиру; 2 — оконный проем в фасадной стене дома; 3 — номер отдельного помещения квартиры; 4 — умывальник/мойка/раковина; 5 — электрическая плита; 6 — мойка; 7 — сантех.кабина; 8 — унитаз; 9 — проем в стене без двери; 10 — проем с дверью.

Надеемся наша статья помогла вам разобраться как в плане БТИ квартиры обозначаются различные элементы. Если же у вас будет вопрос не освященный в данной статье и на который вы не нашли ответа, вы всегда можете позвонить по контактному номеру нашей организации, или в форме ниже.

Деревянные двери

Дверные полотна из древесины согласно ГОСТ можно разделить на внутренние и наружные. Они изготавливаются по ГОСТ-475-78, где описаны все общие требования, которые распространяются на любые деревянные дверные конструкции для жилых помещений и хозяйственных построек. Также там описаны и деревянные двери для общественных зданий.

Данный норматив включает в себя параметры, по которым можно классифицировать деревянные дверные конструкции, информацию по технической части, варианты комплектаций. Также в документе указаны все условия, по которым принимают готовое изделие, описаны способы контроля качества, способы перевозки и правила упаковки.

Основные требования к наружным дверям из древесины

По стандарту 475-75 допускается производство дверей с небольшими отклонениями. В тексте ГОСТа представлены допуски на различные размеры зазоров, на плоскостность и перпендикулярность.

Данный ГОСТ для производства деревянных дверей разрешает использовать тщательно просушенную и заранее подготовленную древесину. Также разрешается изготавливать двери из древесной плиты, фанеры и других материалов на основе древесины.

Для помещений повышенной влажности ГОСТ предписывает использовать хвойные породы для производства дверей. Они отличаются повышенным уровнем стойкости к влаге. Для внутренних дверей стандарт предлагает применить устойчивую к гниению, но обладающую высоким уровнем прочности на изгиб древесину лиственных пород.

Этот документ также предусматривает определенное количество различного брака и дефектов на поверхности полотна. Стандарт регламентирует число их размеры и количество.

Внутренние деревянные двери

При производстве дверей из древесины, которые предназначены для установки внутри различных типов помещений, используются другие нормативные документы. Внутренние двери регламентируются ГОСТ 6629-88. Требования документа не будут распространятся на изделия специального назначения. Также ГОСТ 6629-88 не действует по отношению к изделиям, изготавливаемым по индивидуальным заказам, а также на двери, которые изготовлены из ценных пород древесины.

Маркировка внутренних деревянных дверей по ГОСТу помогает разобраться в обозначениях.

• Г – дверь с глухой створкой;
• У – усиленное заполнение, которое позволяет использовать полотно в качестве входной двери на лестничных клетках в подъездах многоэтажных домов;
• О – полотно с остеклением;
• К – дверной блок с качающейся створкой.

Также по маркировке можно выяснить некоторые размеры и особенности конструкции дверей. В обозначении двери зашифрованы размеры дверного полотна и проема под него, вид изделия – только дверное полотно – П, либо дверной блок –Д. Различные особенности конструкции также указываются в обозначении – П – дверь с порожком, Н – с наплывом, Л или П – сторона открывания.

В маркировке обязательно доложен быть указан номер ГОСТа, которым необходимо пользоваться в процессе производства. Для двухстворчатой дверной конструкции, где ширина полотен различная, также указывают размеры створок.

Высота стандартной двери – 2000 и 2500 мм, при это ширина одностворчатой конструкции – от 600 мм до 1100 мм (если дверь глухая или усиленная), от 700 мм до 1100 мм для остекленных изделий. По стандарту двухстворчатая модель можно иметь ширину от 1202 мм до 1802 мм.

В качестве материала, из которого можно изготавливать межкомнатные внутренние двери, ГОСТ предлагает использовать все то, что описано в ГОСТ 475. В качестве сырья применяют хорошо просушенную сосну, березу, осину, липу, тополь – эти лиственные породы, которые не противоречат документу. Также есть требование к качеству материалов – древесина не должна иметь сучков, пустот и других дефектов. Стандарт допускает применение и других материалов из дерева.

Наружные деревянные двери

Производство наружных дверных блоков, которые предназначены для монтажа в жилых или же общественных помещениях, регламентируются ГОСТ 24698-81. В данном документе указываются размеры, типы и описана конструкция стандартной распашной двери. Уникальных конструкций в этом стандарте нет.

Этот ГОСТ определяет несколько типов наружных дверных решений – Н – входные и тамбурные двери, С – служебные, Л – двери в люки и лазы.

Кроме букв, которые обозначают тип конструкции, в маркировке также можно узнать габаритные размеры дверного проема, тип полотна. К примеру, Г – это глухое полотно, К – качающееся, П – поворотное, Т – трудносгорамемое, У – утепленное, Щ – щитовое, О – обшивное.

Условные обозначения дверных ручек Размеры и чертежи

Здания

>

Дверные ручки

Условные обозначения дверных ручек — это описания, используемые при описании дверной фурнитуры, такой как дверные доводчики и замки. Передача дверей основана на взгляде на дверь снаружи (со стороны безопасности/ключа) пространства и различается в зависимости от расположения петель и направления, в котором дверь открывается.

Расположение дверной фурнитуры

:

Досягаемость колеблется от максимум 54 дюймов (137 см) до нижней точки 15 дюймов (38 см) от пола.

Условные обозначения дверей — это описания, используемые при описании дверной фурнитуры, такой как дверные доводчики и замки. Передача дверей основана на взгляде на дверь снаружи (со стороны безопасности/ключа) пространства и различается в зависимости от расположения петель и направления, в котором дверь открывается.

Расположение дверной фурнитуры

:

Досягаемость колеблется от максимум 54 дюймов (137 см) до нижней точки 15 дюймов (38 см) от пола.

Обновление до ProRenew Pro

*В разработке*

Высота:

Ширина:

Глубина:

Длина:

Вес:

Левая рука (левая): Петля es слева, дверь открывается в комнату
Правая рука (RH ): Петли справа, дверь открывается в комнату
Левосторонний реверс (LHR): Петли слева, дверь открывается наружу
Правосторонний реверс (RHR): Петли справа, дверь открывается наружу

Материалы :

Дизайнер:

Свойства

Чертежи включают в себя:
Планы дверных ручек

Связанные коллекции

Связанные теги

Share

Text by

Bryan

Обновлено

29 марта 2023 г.

2D-загрузки

Для 2D-загрузки этого элемента, перейдите на членство в Dimensions Pro. Доступно в форматах DWG (CAD, Imperial и Metric), SVG, JPG

Для загрузки этого элемента в формате 2D продлите членство в Dimensions Pro. Доступно в форматах DWG (CAD, Imperial и Metric), SVG, JPG

Загрузка 3D

Для загрузки 3D этого элемента перейдите на членство в Dimensions Pro. Доступно в форматах 3DM (Rhino), OBJ (NURB), SKP (Sketchup)

Для загрузки этого элемента в формате 3D продлите членство в Dimensions Pro. Доступно в форматах 3DM (Rhino), OBJ (NURB), SKP (Sketchup)

Обновление до Dimensions ProRenew Dimensions Pro

Блокировщик рекламы

Нравятся бесплатные рисунки? Мы тоже!
Реклама помогает финансировать нашу работу.
Поддержите проект, отключив
или добавив блокировщик рекламы в белый список при просмотре Dimensions.Guide. Спасибо!

Дверные ручкиЗдания

Просмотреть всю коллекциюОбзор

Дверные ручки — это типы ручек, которые предназначены и используются для открытия или закрытия дверей. Дверные ручки можно найти на всех типах дверей, включая шкафы, автомобильные, внутренние и наружные двери, а также их можно найти во всех типах зданий, таких как жилые дома или коммерческие здания.

Сортировать по

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

—

—

—

—

—

—

—

Расположение дверной фурнитуры

— 9 0003

—

—

—

—

—

—

Дверь Условные обозначения рук

.79” | 20 мм

—

5,16” | 131 мм

—

2,64 дюйма | 67 мм

—

—

—

—

2022

—

Ручка двери

2.000

13.100

6.700

2022.00

200

https://p3d.in/ e/ylIlo

1,26” | 32 мм

—

5,12 дюйма | 130 мм

—

2,4 дюйма | 61 мм

—

—

—

—

2003

—

Ручка ветровой двери

3. 200

13.000

6.100

2003.00

150

https://p3d.in/e/ QwXC5

0,87 дюйма | 22 мм

—

5,31 дюйма | 135 мм

—

2,36 дюйма | 60 мм

—

—

—

—

2014

—

Поворотная дверная ручка

2.200

13.500

6.000

2014.00

60

https://p3d.in/ е/ААЗИВ

0,83 дюйма | 21 мм

—

5,47 дюйма | 139 мм

—

2,24 дюйма | 57 мм

—

—

—

—

2015

—

Ручка открывания двери

2.100 9 0003

13.900

5.700

2015.00

40

https://p3d.in/ e/jmXhu

0,91” | 23 мм

—

4,96 дюйма | 126 мм

—

2,09 дюйма | 53 мм

—

—

—

—

1998

—

Лазерная дверная ручка

2,300

12,600

5 .300

1998.00

40

https://p3d. in/e/OdNLG

1,18” | 30 мм

—

5,55” | 141 мм

—

1,77 дюйма | 45 мм

—

—

—

—

2010

—

Дуговая дверная ручка

3.000 9 0003

14.100

4.500

2010.00

30

https://p3d.in/e/rEMS0

1,77” | 45 мм

—

5,59” | 142 мм

—

1,93 дюйма | 49 мм

—

—

—

—

1991

—

Дверная ручка Polo

4.500

14.200

4.900

1991.00

20

https://p3d.in/ e/9elc7

0,98” | 25 мм

—

5,16 дюйма | 131 мм

—

2,48 дюйма | 63 мм

—

—

—

—

1999

—

Дверная ручка Club

2.500 9 0003

13.100

6.300

1999.00

20

https://p3d.in/ e/LbfBK

1,1” | 28 мм

—

6,18” | 157 мм

—

2,01 дюйма | 51 мм

—

—

—

—

2007

—

Всего дверных ручек

2. 800

15.700

5.100

2007.00

20

https://p3d.in/e/K oeWM

0,87” | 22 мм

—

5,63 дюйма | 143 мм

—

1,93 дюйма | 49 мм

—

—

—

—

2008

—

Плоская дверная ручка

2.200 9 0003

14.300

4.900

2008.00

10

https://p3d.in/ э/КМ3Ус

1,22 дюйма | 31 мм

—

5,24 дюйма | 133 мм

—

2,32 дюйма | 59 мм

—

—

—

—

1994

—

Дверная ручка Bond

3.100 9 0003

13.300

5.900

1994.00

10

https://p3d.in/ e/F9Fm3

0,98” | 25 мм

—

5,12 дюйма | 130 мм

—

2,01 дюйма | 51 мм

—

—

—

—

2006

—

Дверная ручка с логотипом

2,500

13,000

5 .100

2006.00

10

https://p3d. in/e/in8WB

.91” | 23 мм

—

5,12 дюйма | 130 мм

—

1,85” | 47 мм

—

—

—

—

2006

—

Дверная ручка

2.300 9 0003

13.000

4.700

2006.00

10

https://p3d.in/e/9kIbF

1,06” | 27 мм

—

5,24 дюйма | 133 мм

—

2,2 дюйма | 56 мм

—

—

—

—

2008

—

Ручка Sky Door

2.700 9 0003

13.300

5.600

2008.00

10

https://p3d.in/ e/2seIC

0,59 дюйма | 15 мм

—

4,92” | 125 мм

—

1,85” | 47 мм

—

—

—

—

2004

—

Time Q Дверная ручка

1.500

12.500

4.700

2004.00

10

https://p3d.in /e/lDGr2

.59” | 15 мм

—

4,92 дюйма | 125 мм

—

1,85” | 47 мм

—

—

—

—

2004

—

Ручка двери Time

1. 500

12.500

4.700

2004.00

10

900 04 https://p3d.in/e/KyMAe

.98” | 25 мм

—

4,96 дюйма | 126 мм

—

2,13 дюйма | 54 мм

—

—

—

—

1997

—

Дверная ручка Siena

2.500

12.600

5.400

1997.00

5

https://p3d.in/e/L90ao

.87” | 22 мм

—

5,63 дюйма | 143 мм

—

2,48 дюйма | 63 мм

—

—

—

—

2015

—

Дверная ручка

2.200

14.300

6.300

2015.00

5

https://p3d.in/ e/zFMQG

1,69” | 43 мм

—

5,35” | 136 мм

—

2,32 дюйма | 59мм

—

—

—

—

2019

—

Ручка двери Vola

4.300 900 03

13.600

5.900

2019.00

5

https://p3d.in/e /2aGn1

2,01 дюйма | 51 мм

—

5,47 дюйма | 139 мм

—

2,68 дюйма | 68 мм

—

—

—

—

2013

—

Дверная ручка Chelsea

5. 100

13.900

6.800

2013.00

5

https://p3d.in/e/wlqpC

. 98” | 25 мм

—

5,47” | 139 мм

—

2,09 дюйма | 53 мм

—

—

—

—

2009

—

Дверная ручка Denver

2.500

13.900

5.300

2009.00

5

https://p3d.in/ e/aD0ED

0,75” | 19мм

—

5,12” | 130 мм

—

2,32 дюйма | 59 мм

—

—

—

—

2009

—

Ребристая дверная ручка

1.900 9 0003

13.000

5.900

2009.00

5

https://p3d.in/ e/gVwVS

0,91” | 23 мм

—

5,2 дюйма | 132 мм

—

2,09 дюйма | 53 мм

—

—

—

—

2012

—

Дверная ручка Nina

2.300

13.200

5.300

2 012.00

5

https://p3d.in/e/LmCtn

. 87” | 22 мм

—

5,31 дюйма | 135 мм

—

2,28 дюйма | 58 мм

—

—

—

—

2009

—

Адамантовая дверная ручка

2.000

13.500

5.800

2009.00

https://p3d.in/e/pfwSN

1,02” | 26 мм

—

5,43 дюйма | 138 мм

—

2,24 дюйма | 57 мм

—

—

—

—

2009

—

Алюминиевая дверная ручка

2.600

13.800

5.700

2009.00

https://p3d.in/e/RygLp

0,79 дюйма | 20 мм

—

5,24 дюйма | 133 мм

—

2,13 дюйма | 54 мм

—

—

—

—

2019

—

Дверная ручка ABC

2.000

13.300

5.400

2019.00

https://p3d.in/e/N8dOM

0,94” | 24 мм

—

4,88 дюйма | 124 мм

—

2,48 дюйма | 63 мм

—

—

—

—

1965

—

Дверная ручка Agata

2. 400

12.400

6.300

1965.00

https://p3d.in/e/kBMB1

1,77” | 45 мм

—

3,86 дюйма | 98 мм

—

2,32 дюйма | 59 мм

—

—

—

—

1998

—

Смещенная дверная ручка Blindo

4,5 00

9.800

5.900

1998.00

https://p3d.in/e/ gK2Nh

1,73 дюйма | 44 мм

—

4,53 дюйма | 115 мм

—

1,85 дюйма | 47 мм

—

—

—

—

2014

—

Смещенная дверная ручка Conca

4,40 0

11.500

4.700

2014.00

https://p3d.in/e/ GT3VF

1,69” | 43 мм

—

3,23 дюйма | 82 мм

—

2,83 дюйма | 72 мм

—

—

—

—

1957

—

Дверная ручка Uovo

4.300

8.200

7.200

1957.00

https://p3d.in/e/K7ClI

. 75” | 19 мм

—

5,28 дюйма | 134 мм

—

2,13 дюйма | 54 мм

—

—

—

—

2016

—

Дверная ручка Atena

1.900

13.400

5.400

2016.00

https://p3d.in/e/blMEo

0,63 дюйма | 16 мм

—

6,38 дюйма | 162 мм

—

3,15 дюйма | 80 мм

—

—

—

—

1989

—

Дверная ручка Alexandra

1.600

16.200

8.000

1989.00

https://p3d.in/e/iK82A

0,87 дюйма | 22 мм

—

5,04 дюйма | 128 мм

—

2,09 дюйма | 53 мм

—

—

—

—

2002

—

Дверная ручка Aurelia

2.200

12.800

5.300

2002.00

https://p3d .in/e/zu6Wd

1,18” | 30 мм

—

4,65 дюйма | 118 мм

—

2,28 дюйма | 58 мм

—

—

—

—

1994

—

Дверная ручка Aurora

3. 000

11.800

5.800

1994.00

https://p3d.in/e/EWGRA

0,94 дюйма | 24 мм

—

4,88 дюйма | 124 мм

—

2,01 дюйма | 51 мм

—

—

—

—

1998

—

Ручка дверная Астра

2.400

12.400

5.100

1998.00

https://p3d.in/e/LufLq

0,79 дюйма | 20 мм

—

5,31 дюйма | 135 мм

—

2,01 дюйма | 51 мм

—

—

—

—

2008

—

Пекинская дверная ручка

2.000

13.500

5.100

90 004 2008.00

https://p3d.in/e/qn4oT

.94” | 24 мм

—

5,16” | 131 мм

—

1,77 дюйма | 45 мм

—

—

—

—

2010

—

Дверная ручка Beta

2.400

13.100

4.500

2010.00

https://p3d.in/e/XPvpr

.63” | 16 мм

—

5,63 дюйма | 143 мм

—

1,85 дюйма | 47 мм

—

—

—

—

2006

—

Дверная ручка Bios

1. 600

14.300

4.700

2006.00

https://p3d.in/e/uXIbi

0,94 дюйма | 24 мм

—

5,04 дюйма | 128 мм

—

2,01 дюйма | 51 мм

—

—

—

—

1972

—

Дверная ручка Boma NY

2.400

900 04 12.800

5.100

1972.00

https://p3d.in/e/Z57Fz

0,98” | 25 мм

—

5,39” | 137 мм

—

1,65” | 42 мм

—

—

—

—

2007

—

Дверная ручка «Диана»

2.500

13.700

4.200

2007.00

https://p3d.in/e/Se9cO

.91” | 23 мм

—

5,67 дюйма | 144 мм

—

2,32 дюйма | 59 мм

—

—

—

—

1975

—

Дверная ручка Chiara NY

2,30 0

14.400

5.900

1975.00

https://p3d.in/e/ xHCTp

0,91” | 23 мм

—

5,04 дюйма | 128 мм

—

2,24 дюйма | 57 мм

—

—

—

—

2022

—

Динамическая дверная ручка

2. 300 9 0003

12.800

5.700

2022.00

https://p3d.in/e/KpPtB

0,63 дюйма | 16 мм

—

5,31 дюйма | 135 мм

—

2,28 дюйма | 58 мм

—

—

—

—

1975

—

Дверная ручка Chiara

1.600

13.500

5.800

1975.00

https://p3d.in/e/nqGUe

.91” | 23 мм

—

4,8 дюйма | 122 мм

—

1,93 дюйма | 49 мм

—

—

—

—

1996

—

Дверная ручка Emilia

2.300

12.200

4.900

1996.00

https://p3d.in/e/UVnxt

0,83 дюйма | 21 мм

—

5,2 дюйма | 132 мм

—

2,01 дюйма | 51 мм

—

—

—

—

2014

—

Дверная ручка Dolce Vita

2,10 0

13.200

5.100

2014.00

https://p3d.in/e/ TIWKT

0,83” | 21 мм

—

4,96 дюйма | 126 мм

—

2,17 дюйма | 55 мм

—

—

—

—

2012

—

Дверная ручка Euclide Q

2. 100

12.600

5.500

2012.00

https://p3 d.in/e/OEwlz

.83” | 21 мм

—

4,96 дюйма | 126 мм

—

2,17 дюйма | 55 мм

—

—

—

—

2012

—

Дверная ручка Euclide

2,100

12.600

5.500

2012.00

https://p3d.in/e/M3TDH

0,87” | 22 мм

—

4,96 дюйма | 126 мм

—

2,05 дюйма | 52 мм

—

—

—

—

2001

—

Дверная ручка Comet

2.200

12.600

5.200

2001.00

https://p3d.in/e/YprI1

1,1 дюйма | 28 мм

—

5,2 дюйма | 132 мм

—

1,85 дюйма | 47 мм

—

—

—

—

2019

—

Дверная ручка Diva

2.800

13.200

4.700

9 0004 2019.00

https://p3d.in/e/Ggoa1

.91” | 23 мм

—

4,88 дюйма | 124 мм

—

2,09 дюйма | 53 мм

—

—

—

—

1997

—

Дверная ручка Futura

2. 300

12.400

5.300

1997.00

https://p3d.in/e/gLSjY

.87” | 22 мм

—

5,2 дюйма | 132 мм

—

1,93 дюйма | 49 мм

—

—

—

—

2018

—

Дверная ручка Icona

2.200

13.200

4.900

2018.00

https://p3d.in/e/n1SOw

0,98 дюйма | 25 мм

—

4,76 дюйма | 121 мм

—

2,05 дюйма | 52 мм

—

—

—

—

1994

—

Дверная ручка Golia

2.500

12.100

5.200

1994.00

https://p3d.in/e/Buc4d

0,91” | 23 мм

—

4,69 дюйма | 119 мм

—

2,09 дюйма | 53 мм

—

—

—

—

1951

—

Дверная ручка Garda

2.300

11,900

5.300

1951.00

https://p3d.in/e/XLzFU

.79” | 20 мм

—

5,08 дюйма | 129 мм

—

2,52 дюйма | 64 мм

—

—

—

—

1983

—

Дверная ручка Iseo NY

2,00 0

12. 900

6.400

1983.00

https://p3d.in/e/ I6jNX

0,94 дюйма | 24 мм

—

4,8 дюйма | 122 мм

—

1,97 дюйма | 50 мм

—

—

—

—

1994

—

Дверная ручка Flaminia

2.400

12.200

5.000

1994.00

https://p3d.in/e/Vfvj1

1,06 дюйма | 27 мм

—

5,39” | 137 мм

—

2,05 дюйма | 52 мм

—

—

—

—

2019

—

Ручка двери Lugano

2.700

13.700

5.200

2019.00

https://p3d.in/e/ubTBo

.94” | 24 мм

—

5,2 дюйма | 132 мм

—

1,93 дюйма | 49 мм

—

—

—

—

2019

—

Дверная ручка Milano

2.400

13.200

4.900

2019.00

https://p3d.in/e/tfdh2

1,02 дюйма | 26 мм

—

5,67 дюйма | 144 мм

—

2,44 дюйма | 62 мм

—

—

—

—

2016

—

Дверная ручка Marilyn

2. 600

14.400

6.200

2016.00

https://p3d.in/e/fQaMy

0,87 дюйма | 22 мм

—

5,16” | 131 мм

—

2,24 дюйма | 57 мм

—

—

—

—

2014

—

Дверная ручка Lotus

2.200

13.100

5.700

2014.00

https://p3d.in/e/b2 fwY

0,79” | 20 мм

—

5,71 дюйма | 145 мм

—

2,2 дюйма | 56 мм

—

—

—

—

2010

—

Ручка для гостиной

2.000 9 0003

14.500

5.600

2010.00

https://p3d.in/e/LeYNl

0,91” | 23 мм

—

5,31 дюйма | 135 мм

—

2,32 дюйма | 59 мм

—

—

—

—

2014

—

Дверная ручка Marbella

2.300

13.500

5.900

2014.00

https://p3d.in/e/gv2ri

0,83 дюйма | 21 мм

—

4,72 дюйма | 120 мм

—

2,01 дюйма | 51 мм

—

—

—

—

1956

—

Дверная ручка Lama

2,100

12,000

5,100

1956. 00

https://p3d.in/e/XWItV

.91” | 23 мм

—

5,08 дюйма | 129 мм

—

2,05 дюйма | 52 мм

—

—

—

—

2012

—

Дверная ручка Lucy

2.300

12.900

5.200

2012.00

https://p3d.in/e/1Ahlx

1,14” | 29 мм

—

4,92 дюйма | 125 мм

—

2,36 дюйма | 60 мм

—

—

—

—

1997

—

Дверная ручка Orvieto

2.900

12.500

6.000

1997.00

https://p3d.in/e/R7MCE

0,91 дюйма | 23 мм

—

5,51 дюйма | 140 мм

—

2,2 дюйма | 56 мм

—

—

—

—

2018

—

Ручка дверцы шлейфа

2,300

9000 4 14.000

5.600

2018.00

https://p3d.in/e/NN6Hy

. 91” | 23 мм

—

5,55” | 141 мм

—

2,13 дюйма | 54 мм

—

—

—

—

2006

—

Дверная ручка Minerva

2. 300

14.100

5.400

2006.00

https://p3d.in/e/w4COn

1,1” | 28 мм

—

6,18” | 157 мм

—

2,01 дюйма | 51 мм

—

—

—

—

2014

—

Радиальная дверная ручка

2.800

15.700

5.100

2014.00

https://p3d.in/e/Oou2x

0,91 дюйма | 23 мм

—

5,12 дюйма | 130 мм

—

2,05 дюйма | 52 мм

—

—

—

—

2022

—

Дверная ручка Okay

2.300

13.000

5.200

2022.00

https://p3d.in/e/pXNJk

1,54 дюйма | 39 мм

—

5,2 дюйма | 132 мм

—

2,4 дюйма | 61 мм

—

—

—

—

1998

—

Дверная ручка Onda

3.900

13.200

6.100

1998.00

https://p3d.in/e/dPf1Y

.83” | 21 мм

—

4,96 дюйма | 126 мм

—

1,73 дюйма | 44 мм

—

—

—

—

2005

—

Дверная ручка Planet Q

2. 100

12.600

4.400

2005.00

https://p3d.in/e/ NpMrx

1,26” | 32 мм

—

4,88 дюйма | 124 мм

—

2,28 дюйма | 58 мм

—

—

—

—

1996

—

Дверная ручка Novella

3.200

12.400

5.800

1996.00

https://p3d.in/e/IifX0

0,83 дюйма | 21 мм

—

4,96 дюйма | 126 мм

—

1,73 дюйма | 44 мм

—

—

—

—

2005

—

Дверная ручка Planet

2.100

12.600

4.400

2005.00

https://p3d.in /e/6Mh3C

.75” | 19 мм

—

4,96 дюйма | 126 мм

—

2,17 дюйма | 55 мм

—

—

—

—

1975

—

Дверная ручка Raffaella

1,90 0

12.600

5.500

1975.00

https://p3d.in/e/t0sc3

1,22 дюйма | 31 мм

—

5,24 дюйма | 133 мм

—

2,09 дюйма | 53 мм

—

—

—

—

2005

—

Дверная ручка Selene

3. 100

13.300

5.300

2005.00

https://p3d.in/e/cgowN

1,02 дюйма | 26 мм

—

5,43 дюйма | 138 мм

—

1,93 дюйма | 49 мм

—

—

—

—

2003

—

Дверная ручка Stilo

2,600

13,800

4,900

2003.00

https://p3d.in/e/4zxrM

.94” | 24 мм

—

5,04 дюйма | 128 мм

—

2,09 дюйма | 53 мм

—

—

—

—

2002

—

Секторная дверная ручка

2.400

12.800

5.300

2002.00

https://p3d.in/e/pRVPV

1,14” | 29 мм

—

5,55” | 141 мм

—

2,09 дюйма | 53 мм

—

—

—

—

2006

—

Дверная ручка Space Q

2.900

14.100

5.300

2006.00

https://p3d.in/e/ 9y0Ej

0,75” | 19 мм

—

5” | 127 мм

—

2,01 дюйма | 51 мм

—

—

—

—

2009

—

Дверная ручка Serenella

1. 900 9000 3

12.700

5.100

2009.00

https://p3d.in/e/oUZ9b

1,1 дюйма | 28 мм

—

5,63 дюйма | 143 мм

—

2,32 дюйма | 59 мм

—

—

—

—

1992

—

Дверная ручка Sibilla

2.800

14.300

5.900

1992.00

https://p3d.in/e/L7ofK

.98” | 25 мм

—

4,92 дюйма | 125 мм

—

2,28 дюйма | 58 мм

—

—

—

—

1999

—

Дверная ручка Tecno

2.500

12.500

5.800

1999.00

https://p3d.in/e/4FTfI

0,67 дюйма | 17 мм

—

5,39” | 137 мм

—

2,28 дюйма | 58 мм

—

—

—

—

2016

—

Дверная ручка Virgola

1,70 0

13.700

5.800

2016.00

https://p3d.in/e/b2ROv

0,75 дюйма | 19 мм

—

4,88 дюйма | 124 мм

—

2,2 дюйма | 56 мм

—

—

—

—

1962

—

Tizianella F Дверная ручка

1. 900

12.400

5.600

1962.00

https://p3d.in/e/BrVlW

.83” | 21 мм

—

5,2 дюйма | 132 мм

—

2,2 дюйма | 56 мм

—

—

—

—

2012

—

Дверная ручка Trend

2.100 9 0003

13.200

5.600

2012.00

https://p3d.in/e/ZSTMz

Еще Здания

Здания

Посмотреть категориюКатегория

Окна, ставни, двери и решетки безопасности

Главная > Нормативные и экономические ресурсы > Строительство и разрешения > Окна, ставни, двери и решетки безопасности

Поделиться:

Ниже приведены контрольные списки необходимых элементов, форм и стандартных деталей для окон, дверей, гаражных ворот, стоек и защитной решетки. Обратите внимание, что если вы подаете заявку в качестве владельца-застройщика, требуется дополнительная форма.

Для получения дополнительной информации ознакомьтесь с разделом «Как подать заявку на получение разрешения» и «Общие сведения о разрешении домовладельца».

Разрешения на жалюзи и штормовые панели для жилых помещений могут быть получены лицензированными подрядчиками с использованием системы электронных разрешений, где можно ознакомиться с рекомендациями.

• Следующие элементы необходимы для новых окон, стоек и стеклянных дверей. Требуются все четыре элемента; неполные и неразборчивые заявления и документы не принимаются.

  Примечание. Если вы подаете заявление в качестве владельца-застройщика, требуется дополнительная форма.

  • Заполненное заявление на получение разрешения на строительство (желтая форма):
    • Маркировка категории 82 и/или 83 (коммерческая и жилая)
    • Общая площадь (в квадратных футах) устанавливаемых окон или стеклянных дверей
    • Если субразрешение, укажите номер основного разрешения в заявке
    • Заполненный контактный лист.
  • Разрешительные планы/чертежи должны содержать следующую информацию:
    • Расположение окна, импоста и/или стеклянной двери
    • Размеры и номера сертификации каждого окна/двери
    • Размеры и номера разрешений для всех импостов (если применимо)
    • Требуемые значения положительного и отрицательного давления для каждого используемого окна/двери, как правило, указываются в документах об утверждении продукта в разделе «Номинальные параметры конструкции и давления» (psf).
  • Заявители должны указать в разрешительных планах или Уведомлении о приемке, какой тип/толщину стекла и какие варианты будут использоваться, включая размеры стоек и типы соединений, которые необходимо установить; обычно находится в ваших документах об утверждении продукта в разделе «Список стекла».

• Для замены окон, стоек и стеклянных дверей потребуются следующие предметы. Требуются все три элемента; неполные и неразборчивые заявления и документы не будут приняты.

  Примечание. Если вы подаете заявление в качестве владельца-застройщика, требуется дополнительная форма.

  • Заполненное заявление на получение разрешения на строительство (желтая форма):
    • Маркировка категории 82 и/или 83 (коммерческая и жилая)
    • Общая площадь (в квадратных футах) устанавливаемых окон или стеклянных дверей
    • Если субразрешение, укажите номер основного разрешения в заявке
    • Заполненный контактный лист
  • Предоставьте вид спереди (фасад) каждой наружной стены с замененными окнами, импостом и/или стеклянной дверью. Покажите все окна/стеклянные двери в их приблизительном местоположении и определите, какие окна заменяются, предоставив следующую информацию:
    • размеры окна (указать 2, если два окна в одном проеме)
    • Номера разрешений продукта от Комиссии по строительству округа Майами-Дейд или Флориды для каждого заменяемого окна
    • Если импосты будут использоваться между двойными окнами, укажите размер поперечного сечения импоста (например, 1×3, 2×4 и т. д.)
  • Текущее Уведомление о приемке (NOA) каждого использованного окна/стеклянной двери или импоста. Вы можете выполнить поиск в нашей базе данных утвержденных продуктов для получения номеров разрешений, продуктов, сертификатов и списков, которые были одобрены для использования в зданиях как в округе Майами-Дейд, так и по всей стране. Допустимы одобрения продукции Комиссией по строительству Флориды.

• Новый оконный/дверной проем
  Следующие предметы необходимы для получения разрешения на строительство нового оконного/дверного проема.

  Примечание. Если вы подаете заявление в качестве владельца-застройщика, требуется дополнительная форма.

  • Заполненное заявление на получение разрешения на строительство (желтая форма):
    • Когда/если объем работ касается исключительно нового проема(ов) для окон и стеклянных дверей , используйте категорию 02 (жилые) или категорию 01 (коммерческие) вместе с категориями 82 и/или 83
    • Когда/если объем работ касается исключительно нового проема(ов) для дверей (без стекла) , используйте категорию 02 (жилые) или категорию 01 (коммерческие)
    • Общая площадь (в квадратных футах) и стоимость устанавливаемых окон/дверей
    • Заполненный контактный лист
  • Выберите один из следующих вариантов подробностей для вашей заявки:
    • Стандарт:
      • Стандартная деталь для нового оконного проема: см. подробные рекомендации по новым оконным проемам в существующей каменной бетонной стене
      • Стандартная деталь для нового дверного проема: См. подробные инструкции по новому дверному проему в существующей кирпичной или бетонной стене.
    • Пользовательский: Предоставьте свои собственные чертежи новых оконных/дверных проемов. Чертежи должны быть подписаны и скреплены печатью профессионального дизайнера (архитектора или инженера).
  • Разрешительные планы/чертежи должны содержать следующую информацию:
    • Расположение новых оконных/дверных проемов
    • Размеры и номера разрешений для каждого окна/двери
    • Размеры и номера разрешений для всех импостов (если применимо)
    • Требуемые значения положительного и отрицательного давления для каждого используемого окна/двери, как правило, указаны в документах об утверждении продукта в разделе «Номинальное значение проектных и давлений» (psf)
    • Только для дверных проемов , предоставьте электрическую информацию ниже:
      • Наружное освещение и расположение выключателя на двери
      • Номер цепей для освещения, прерывателя, провода, размера кабелепровода, розеток GFCI для освещения (ов), а также если они существуют или должны быть установлены.
  • Текущее Уведомление о приемке (NOA) каждой использованной оконной/дверной панели . Вы можете выполнить поиск в базе данных утвержденных продуктов для получения номеров разрешений, продуктов, сертификатов и списков, которые были одобрены для использования в зданиях как в округе Майами-Дейд, так и по всей стране. Допустимы одобрения продукции Комиссией по строительству Флориды.


  Блокировка проема
  Следующие пункты необходимы для получения разрешения на строительство для «блокировки» оконных/дверных проемов.

  Примечание. Если вы подаете заявление в качестве владельца-застройщика, требуется дополнительная форма.

  • Заполненное заявление на получение разрешения на строительство (желтая форма):
    • Когда/если объем работ заключается исключительно в блокировании оконных/дверных проемов , используйте категорию 02 (жилые) или категорию 01 (коммерческие)
    • Общая площадь (в квадратных футах) и стоимость работ по запиранию окон/дверей
    • Заполненный контактный лист.
  • Выберите один из следующих вариантов подробностей для вашей заявки:
    • Стандартная деталь для блокировки проема: См. подробные инструкции по проему оконных или дверных блоков в каменной бетонной стене
    • Пользовательский: Предоставьте свой собственный чертеж(и) деталей блока проема(ов). Чертежи должны быть подписаны и скреплены печатью профессионального дизайнера (архитектора или инженера).
  • Разрешительные планы/чертежи должны содержать расположение блокируемых оконных/дверных проемов.

  Для получения дополнительной информации отправьте электронное письмо счетчику разрешений по адресу [email protected] или в группу помощи домовладельцам по адресу [email protected].

• Следующий контрольный список элементов необходим для защитных стержней, решеток, решеток или подобных устройств. Требуются все три элемента; неполные и неразборчивые заявления и документы не будут приняты.

  Примечание. Если вы подаете заявление в качестве владельца-застройщика, требуется дополнительная форма.

  • Заполненное заявление на получение разрешения на строительство (желтая форма):
    • Категория 35 с маркировкой
    • Заполненный контактный лист
  • Чертеж плана этажа с указанием места и помещения, где будут установлены защитные решетки, решетки и/или решетки
  • Выберите один из следующих вариантов сведений для отправки:
    • Стандартные детали защитных стержней, решеток и решеток: рекомендации по установке защитных стержней, решеток и решеток
    • Пользовательский : Предоставьте собственный чертеж нестандартных деталей защитных стержней, решеток и решеток, которые необходимо установить.

  Минимальная площадь проема
  Все аварийно-спасательные проемы должны иметь минимальную чистую площадь проема в чистоте 5,7 квадратных футов. Исключение: отверстия в полу должны иметь минимальную чистую площадь в чистоте 5 квадратных футов.

  • Минимальная высота проема : Минимальная чистая высота проема должна составлять 24 дюйма
  • Минимальная ширина проема : Минимальная чистая ширина проема в свету должна составлять 20 дюймов

  Требуется аварийный выход и спасение
  Подвалы с жилыми помещениями и каждая спальная комната должны иметь по крайней мере один открываемый аварийный выход и аварийно-спасательный выход. В тех случаях, когда в подвальных помещениях имеется одна или несколько спальных комнат, аварийные выходы и спасательные люки должны быть предусмотрены в каждой спальной комнате, но не потребуются в прилегающих помещениях подвала. Там, где предусмотрены аварийно-спасательные отверстия, они должны иметь высоту подоконника не более 44 дюймов над полом.

  Эксплуатационные ограничения
  Аварийно-спасательные люки должны открываться изнутри помещения без использования ключей или инструментов. Отверстия для аварийного выхода и спасения должны работать изнутри. Для открывания этих отверстий не должны требоваться ключи или специальные инструменты, а также сила, превышающая ту, которая требуется для нормальной работы аварийно-спасательного отверстия. Если бы ключи или инструменты были необходимы, они могли бы быть недоступны в чрезвычайной ситуации или ситуации паники, и человек не мог бы использовать их, поэтому открытие было бы непригодным для использования.

• Для отдельных разрешений (без мастера) на замену наружных дверей (дверей), таких как дерево, металл, сталь и другие материалы, не изготовленные из стекла, но могут содержать небольшие его части (менее 50 %). Требуются все три элемента; неполные и неразборчивые заявления и документы не будут приняты.

  Примечание. Если вы подаете заявление в качестве владельца-застройщика, требуется дополнительная форма.

  • Заполненное заявление на получение разрешения на строительство (желтая форма):
    • Категория 104 (коммерческая и жилая)
    • Общая площадь (в квадратных футах) заменяемых дверей
    • Заполненный контактный лист.
  • Предоставьте вид спереди (фасад) каждой наружной стены с замененной(ыми) дверью(ями). Покажите все двери в их приблизительном местоположении и определите, какие двери заменяются, предоставив следующее:
    • Размер двери(ей)
    • Номера разрешений каждой заменяемой двери от Комиссии по строительству округа Майами-Дейд или Флориды.
  • Текущее Уведомление о приемке (NOA) каждой двери использовалось . Вы можете выполнить поиск в нашей базе данных утвержденных продуктов для получения номеров разрешений, продуктов, сертификатов и списков, которые были одобрены для использования в зданиях как в округе Майами-Дейд, так и по всей стране. Допустимы одобрения продукции Комиссией по строительству Флориды.

• Следующий контрольный список элементов необходим для утверждения наружных дверей, стеклянных блоков или систем световых люков в рамках генерального разрешения. Требуются все три элемента; неполные и неразборчивые заявления и документы не будут приняты.

  • Заполненная заявка на чертеж в цеху (синяя форма):
    • Укажите номер и описание основного разрешения
    • Заполненный контактный лист
  • Чертеж с указанием размера, расположения, средней высоты крыши и номера разрешения на установку наружных дверей, стеклянных блоков или световых люков.
  • Уведомление о приемке (NOA) каждой наружной двери, стеклянного блока или используемой системы светового люка . Вы можете выполнить поиск в базе данных по одобрению продуктов для получения номеров разрешений, продуктов, сертификатов и списков, которые были одобрены для использования в зданиях как в округе Майами-Дейд, так и по всей стране. Допустимы одобрения продукции Комиссией по строительству Флориды.

• Следующий контрольный список элементов требуется для отдельных (без главного) разрешений на замену гаражных ворот. Требуются все три элемента; неполные и неразборчивые заявления и документы не будут приняты.

  Примечание. Если вы подаете заявление в качестве владельца-застройщика, требуется дополнительная форма.

  • Заполненное заявление на получение разрешения на строительство (желтая форма):
    • Категория 22
    • Общая площадь (в квадратных футах) устанавливаемых гаражных ворот
    • Заполненный контактный лист.
  • Предоставьте вид спереди (фасад) каждой наружной стены, на которой должны быть заменены гаражные ворота. Покажите все двери в их приблизительном местоположении и определите, какие двери заменяются, предоставив следующее:
    • Размеры гаражных ворот(ей)
    • Номера разрешений продукта от Комиссии по строительству округа Майами-Дейд или Флориды для каждой гаражной двери, подлежащей замене.
  • Текущее Уведомление о приемке (NOA) каждой гаражной двери использовало . Вы можете выполнить поиск в базе данных утвержденных продуктов для получения номеров разрешений, продуктов, сертификатов и списков, которые были одобрены для использования в зданиях как в округе Майами-Дейд, так и по всей стране.
